第二章 学用地图 第一节
认识地图
2024新教材 中图版（北京） 七年级（上）册
1973年，在我国长沙马王堆三号汉墓，出土了三幅绘于帛上的地图分别为地形图、驻军图和城邑图。据推测，这三幅地图绘制于2100多年前其中，地形图上绘有河流、山脉、居民点、道路等内容，体现出较高的绘制技术。
为什么要在地图上记录这些信息 这些信息有什么用呢
目录 CONTENTS
什么是地图
01
地图的三要素
02
一、什么是地图？
把地球表面某一地区的地理事物按一定比例缩小，用不同的符号和颜色绘制在平面上，并标注相关的文字和数字，就成为一幅地图。

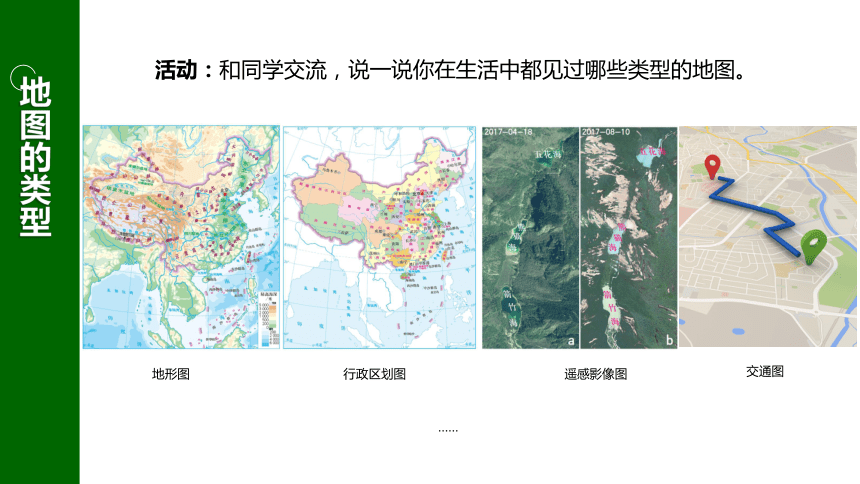

地图的类型
活动：和同学交流，说一说你在生活中都见过哪些类型的地图。
地形图
遥感影像图
交通图
行政区划图
……

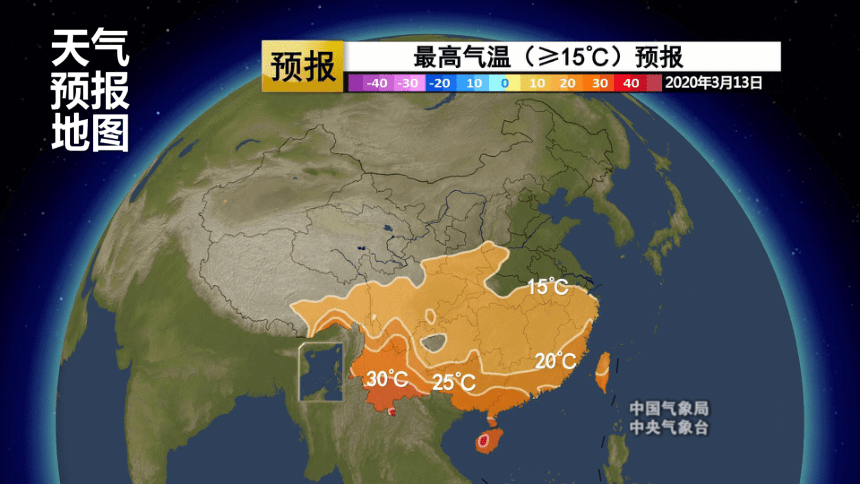

天气预报地图
交通导航
旅游出行
城市规划
航海航空

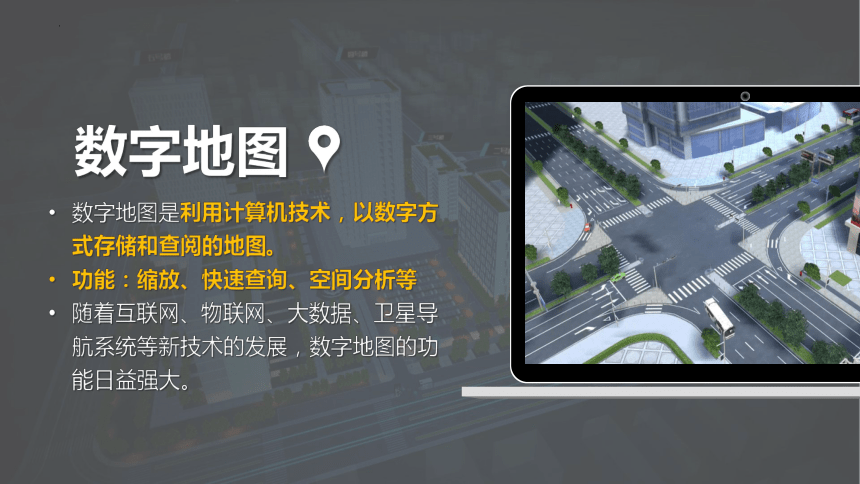

数字地图是利用计算机技术，以数字方式存储和查阅的地图 。
功能：缩放、快速查询、空间分析等
随着互联网、物联网、大数据、卫星导航系统等新技术的发展，数字地图的功能日益强大。
数字地图

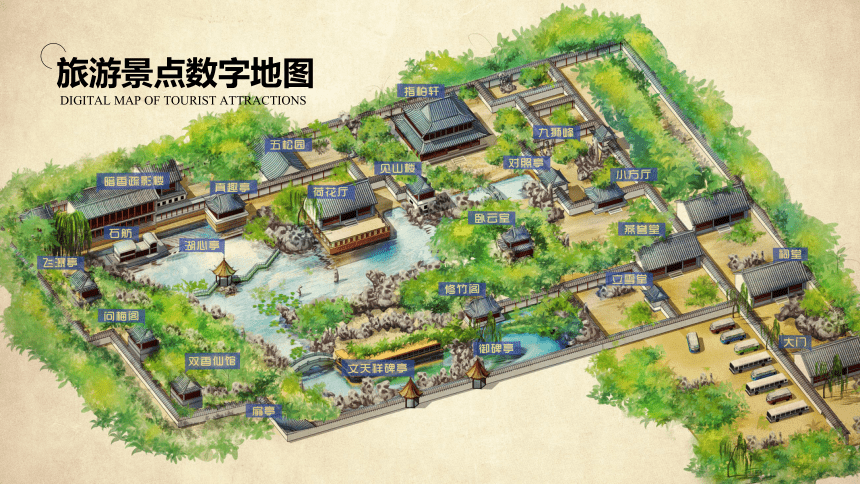

旅游景点数字地图
DIGITAL MAP OF TOURIST ATTRACTIONS
购物中心数字导购地图
SHOPPING CENTER DIGITAL MAP

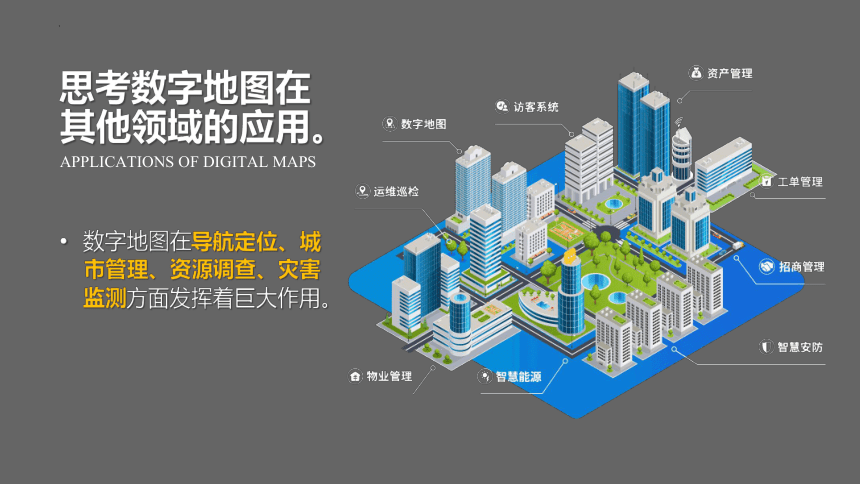

思考数字地图在
其他领域的应用。
APPLICATIONS OF DIGITAL MAPS
数字地图在导航定位、城市管理、资源调查、灾害监测方面发挥着巨大作用。

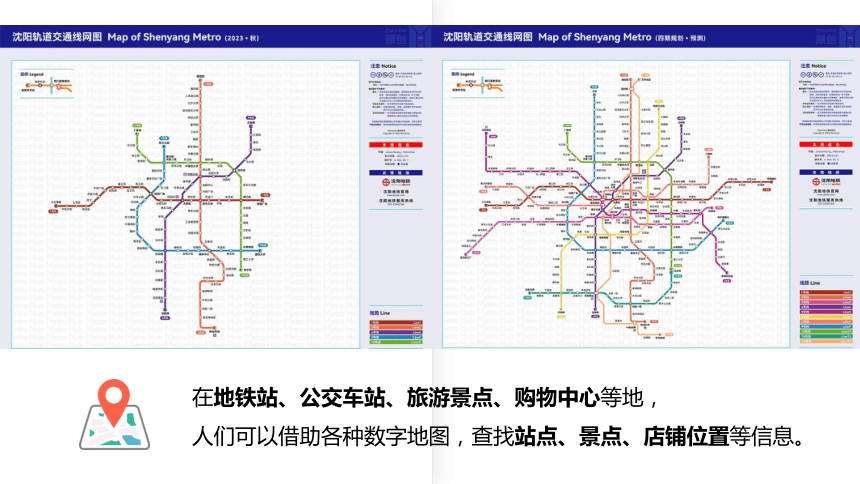

在地铁站、公交车站、旅游景点、购物中心等地，
人们可以借助各种数字地图，查找站点、景点、店铺位置等信息。
数字地图可以实时显示城市环境自动监测数据。
2024年08月18日16时发布
四川九寨沟县
漳扎镇周边
及景区地震前后卫星影像图
在日常生活中，你会阅读地图吗 你能根据需要选择和使用地图吗
二、地图的三要素
比例尺、方向和图例是地图的语言，阅读地图应当明确这些“语言”的含义。
方向
比例尺
图例
（1）方向
阅读地图，要学会在地图上辨认方向，
面对地图，通常是：
“上北下南，左西右东”
在这个基础上， 还可以再确定出东北、西北、东南和西南的方向。
一般地图采用
“上北下南，左西右东”确定方向
有指向标的地图
指向标的箭头通常指向北方
经纬网地图
经线指示南北方向，纬线指示东西方向
（2）比例尺
定义：表示图上距离与实地距离之比，表示地图上的长度比实际长度缩小的程度。
公式
比例尺=
图上距离
实际距离
比例尺的表示形式
数字式
1:22000000
文字式
图上距离1cm
表示实地距离220km
线段式
220km
依据比例尺公式判断
比例尺是一个分式，且分子是1，因此看比例尺的大小，就看分母的大小
分母越大，比例尺越小；反之，分母越小，比例尺越大
比例尺大小的判断
——Judgment of scale size
——Judgment of scale size
1
10000
A
02
1
10000000
比例尺的判读
同学们读右图并回答：
判断两幅图的比例尺大小；
判读两幅图表示范围差异；
两幅图表示的内容详略程度是否相同？
比例尺大
比例尺小
比例尺大小与地图内容的详略
图幅相同的地图
比例尺小的表示的实际范围大，内容简略，精确度越低
比例尺大的表示的实际范围小，内容详细，精确度越高
（3）图例
图例：地图上用来表示地理事物的符号；
注记：表示地理事物名称的文字及表示山高、水深的数字。
方向
一般地图：面向地图“上北下南，左西右东”
经纬网地图：经线指示南北方向，纬线指示东西方向
指向标地图：根据图中指向标定向，箭头一般指向北方
比例尺
公示=图上距离/实地距离
表现形式：
文字式/数字式/线段式
地图上表示地理事物的符号：图例
地图上说明地理事物名称的文字或数字：注记
图例和注记
地图三要素
活动-阅读和绘制地图
1.阅读颐和园平面图，说出新建宫门在南如意门的什么方向。
2.计算从新建宫门步行到南如意门大约需要的时间(按每分钟步行70米计算)，并说明你的方法。
该地图为指向标地图，指向标的箭头指向北方，因此新建宫门在南如意门的北方。
颐和园平面图
活动-经纬网地图方向的判读
在图中找到怀特霍斯、温哥华和尼皮贡。看看怀特霍斯大致在温哥华的什么方向，尼皮贡大致在温哥华的什么方向。
怀特霍斯在温哥华的西北方；
尼皮贡大致在温哥华的正东方。
活动-阅读和绘制地图
学会在地图上量算距离、辨认方向、识别图例，我们就能够阅读地图了。
确定地图的东、西、南、北方向。日照在济南的什么方向？
济南在潍坊的什么方向？
图上的经纬网互相垂直，因此也可以看成是“上北、下南、左西、右东”。
日照在济南的东南方向；
济南在潍坊的偏西方向。
活动-阅读和绘制地图
学会在地图上量算距离、辨认方向、识别图例，我们就能够阅读地图了。
根据图中的比例尺，量算济南到烟台的直线距离。
参考图1.25，将图例补充完整。
济南到烟台的图上距离大约6.8厘米，通过比例尺计算，两城市的实地距离大约408千米。
省界
铁路
山峰
河流
活动-阅读和绘制地图
参照图1.27和图1.28，绘制一幅你所在学校的平面图。
小 结
方向
比例尺
图例和注记 常见图例和注记的掌握
经纬网法：经线指示南北方向，纬线指示东西方向
指向标法：指向标一般指向北方
一般方法：上北下南，左西右东
比例尺的计算：比例尺=图上距离/实际距离
类型
应用
定义
把地球表面某一地区的地理事物按一定比例缩小，用不同的符号和颜色绘制在平面上，并标注相关的文字和数字，就成为一幅地图。
地图广泛应用于导航定位、城市管理、资源调查、灾害监测等领域。
地形图、行政区划图、交通图、旅游图、遥感影像图等。
