第二章 学用地图 第二节
地形图的判读
2024新教材 中图版（北京） 七年级（上）册
外出旅游时，我们常常会看见这样的景象：脚下的平原平坦开阔，远处的山峦绵延起伏。走近山峦，会看见高耸的山峰、陡峭的悬崖、幽深的峡谷……它们千姿百态，各有不同。
地图能把这些景象清晰地表达出来吗
如何将山体表示在平面地图上？
01 等高线地形图
02 分层设色地形图
目
录
01 等高线地形图
50米
(绝对高度)
200米（绝对高度）
150米
相对高度
海平面-0米
地面上某地点高出平均海平面的垂直距离称为海拔（绝对高度）。
地面上某一地点高出另一地点的垂直距离称为相对高度 。
1、绝对高度(海拔)与相对高度

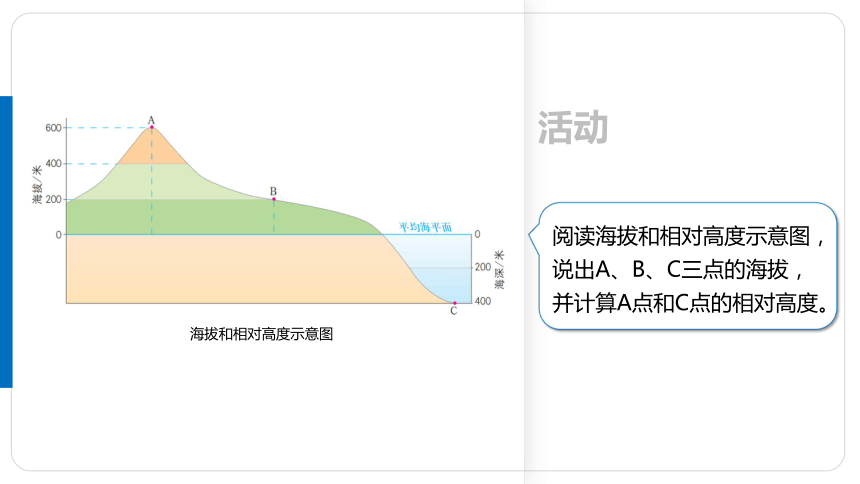

阅读海拔和相对高度示意图，说出A、B、C三点的海拔，并计算A点和C点的相对高度。
海拔和相对高度示意图
活动
“全国统一高程基准面”
自1956年，我国测绘部门把青岛验潮站多年平均海平面定为我国的海拔基准面，即“中华人民共和国水准零点”。

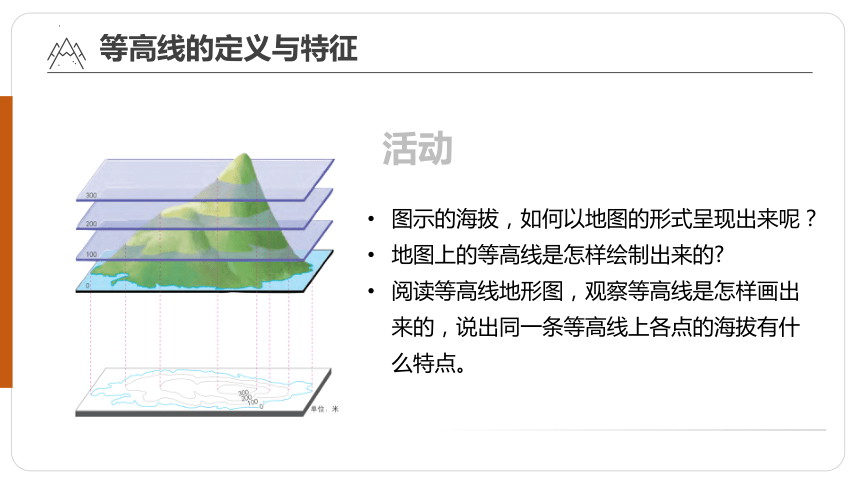

等高线的定义与特征
图示的海拔，如何以地图的形式呈现出来呢？
地图上的等高线是怎样绘制出来的
阅读等高线地形图，观察等高线是怎样画出来的，说出同一条等高线上各点的海拔有什么特点。
活动

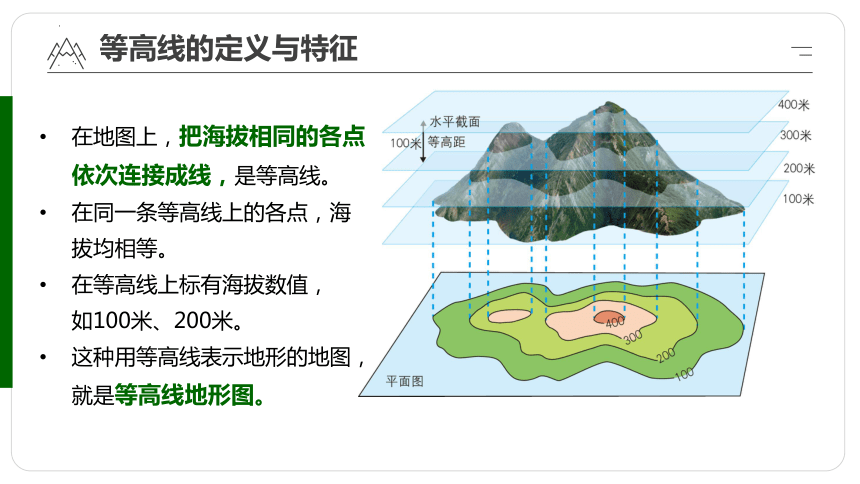

在地图上，把海拔相同的各点依次连接成线，是等高线。
在同一条等高线上的各点，海拔均相等。
在等高线上标有海拔数值，
如100米、200米。
这种用等高线表示地形的地图，就是等高线地形图。
等高线的定义与特征

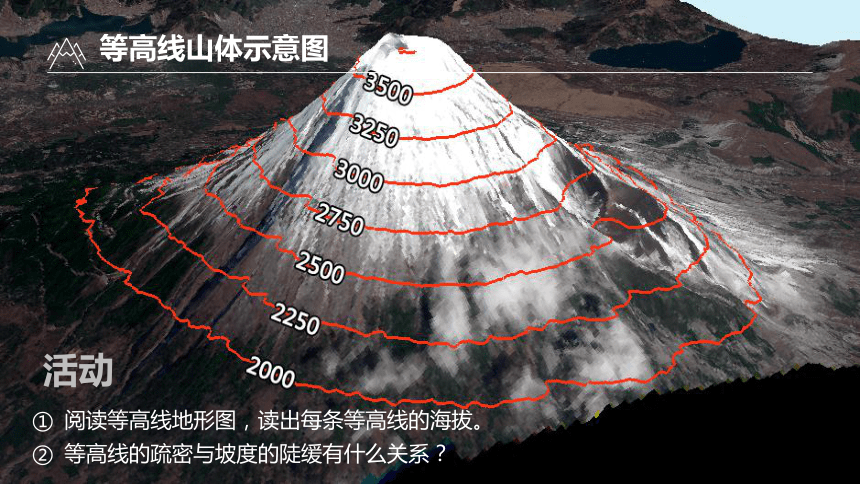

等高线山体示意图
阅读等高线地形图，读出每条等高线的海拔。
等高线的疏密与坡度的陡缓有什么关系？
活动
100米
120米
130米
110米
等高距
100
110
120
120
130

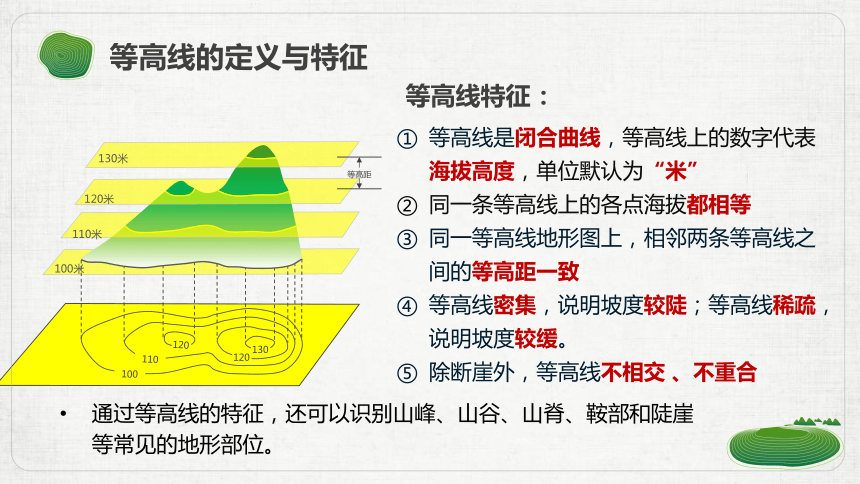

等高线特征：
平缓
等高线是闭合曲线，等高线上的数字代表海拔高度，单位默认为“米”
同一条等高线上的各点海拔都相等
同一等高线地形图上，相邻两条等高线之间的等高距一致
等高线密集，说明坡度较陡；等高线稀疏，说明坡度较缓。
除断崖外，等高线不相交 、不重合
等高线的定义与特征
通过等高线的特征，还可以识别山峰、山谷、山脊、鞍部和陡崖等常见的地形部位。
山谷
山脊
陡崖
山峰
鞍部
地形部位的判读
等高线闭合，
数值从中间向四周逐渐降低。
单位：米(m)
800
850
900
950
1000
山峰
等高线闭合，
数值从四周向中间逐渐降低。
单位：米(m)
550
540
530
520
510
盆地
“凸低为脊”
等高线的弯曲部分向低处凸出。
单位：米(m)
550
500
450
400
350
山脊通常是山的分水岭
山脊
山脊线
单位：米(m)
“凸高为谷”
等高线的弯曲部分向高处凸出。
550
500
450
400
350
山谷通常是集水的地方，
往往形成小溪或河流。
山谷
山谷线
单位：米(m)
等高线重叠。
500
400
300
200
100
陡崖
单位：米(m)
两组表示山峰的等高线之间的区域
鞍部
鞍部
501
502
503
504
505
504
505
阅读等高线地形图的基本方法
　　1．读出每条等高线的海拔(米)、等高距。
　　2．观察等高线的分布状况，判别地形部位和地形类型。例如，等高线密集的地方，坡度陡峻；等高线稀疏的地方，坡度平缓。
　　3．当等高线呈闭合状态时有两种情况：如果等高线值自中心向外围递减，表示该地区中间高、四周低；如果等高线值自中心向外围递增，表示该地区中间低、四周高。
　　4．等高线向高处凸出的地方是山谷，等高线向低处凸出的地方是山脊。
活动-在等高线地形图上判读地形部位
等高线的形态、疏密程度等是识别地形部位和描述地形特征的主要依据。
右图是某地等高线地形图，
在图中识别地形部位，
描述地形特征。
识别图中①-⑦表示的地形部位。
比较图中④和⑥的坡度差异。
①③-山(峰)顶，④⑥-山脊；
②-陡崖，⑤-山谷，⑦-鞍部；
⑥地等高线较④地密集，坡度陡。
实际应用：陡坡、缓坡选择，缓坡更省力/安全
在同一等高线地形图上，
等高线越稀疏，坡度越缓，
等高线越密集，坡度越陡。
缓坡
陡坡
密集
稀疏
500
700
600
河流/泥石流应发育在山谷里
100
200
300
400
500
山脊：等高线由高值凸向低值
山脊:分水岭
200
300
400
500
100
山谷：等高线由低值凸向高值
山谷：可能发育河流/泥石流/能判断流向
河流
200
300
400
500
100
判断山峰海拔；
C
A
D
E
F
100
200
300
400
500
600
山峰
山脊
山谷
陡崖
鞍部
A山峰海拔？
B
攀岩：陡崖处；铁路、公路选线：尽量沿等高线，选在缓坡，避开陡崖，原因: 减少施工难度，减少修路的工程量；道路平坦，利于车辆行驶。
等高线中间高，四周低（山顶高度为一个范围）
等高线凸向低值为山脊
等高线凸向高值为山谷（河流/泥石流可能发育）
等高线重合处
两座山顶之间的过渡部分
地形部位 等高线特点
山顶
山脊
山谷
鞍部
陡崖
02 分层设色地形图
认识分层设色地形图
分层设色地形图与等高线地形图有什么不同？
分层设色地形图上的颜色有什么含义？
为什么要用不同的颜色代表不同的海拔呢？
活动
1、分层设色地形图
在绘有等高线和等深线的地形图上，
把不同高度和深度的范围，
涂上不同的颜色，
这种地图叫分层设色地形图。
分层设色地形图上附有图例说明各种颜色表示的高度或深度范围。
2. 五大基本地形
山地
盆地
丘陵
高原
平原
陆地表面的地形类型有山地、丘陵、高原、平原和盆地五种。
在分层设色地形图上，可以比较容易地判读各种各样的地形，以及地表的起伏状况。
五大基本地形地貌特征
平原
平原
海拔：0-200m
特征：指与丘陵、高原和山地比较相对较低的低地，海拔多在200米以下，地势平坦开阔，起伏不大
五大基本地形地貌特征 Five basic topographical features
丘陵
海拔：200-500m
特征：海拔在500米以下，相对高度一般不超过200米的高地，地势起伏不大，坡度和缓
… …
… …
丘陵
五大基本地形地貌特征 Five basic topographical features
… …
… …
高原
高原
海拔：500m以上
特征：指海拔500米以上，顶部比较宽阔平缓的高地，边缘往往有陡峭的崖壁
五大基本地形地貌特征 Five basic topographical features
山地
海拔：500m以上
特征：一般指海拔在500米以上的高地，起伏很大，坡度陡峭，沟谷幽深，一般多呈脉状分布
… …
… …
山地
五大基本地形地貌特征 Five basic topographical features
盆地
海拔：四周高 中间低
特征：由高地和低地两部分组成，周围被山地、高原和丘陵环绕，地势相对较高，中部地势相对较低
… …
… …
盆地
高原：海拔在500米以上，面积较大，外围较陡、内部起伏较为和缓。
山地：海拔在500米以上，具有耸立的山峰、陡峭的山坡。
盆地：
四周高，
中间低。
丘陵：海拔在500米以下，地势起伏相对较大。
平原：海拔一般在200米以下，宽广平坦。
在分层设色地形图上识别五种地形类型。
活动—制作地形类型模型
以小组为单位，用橡皮泥、纸板、胶带、刻刀、彩笔等常用物品，制作简易等高线地形模型。制作完毕后，向同学们介绍自制模型所示的地形类型或地形部位，并说明制作过程。
要求：至少体现三种地形部位，并在模型上进行标注。
本课小结
地形图的判读
学用地图
地图工具
等高线地形图
分层设色地形图
地理知识
海拔和相对高度
识别地形部位
判断坡度陡缓
识别地形类型
