专项训练卷5：杠杆、滑轮作图专练
训练角度一　力和力臂作图
1.如图所示,拉杆式行李箱在拉力F的作用下静止在斜坡上,请画出行李箱受到的重力G的示意图以及拉力F的力臂L。
2.请在图中画出:①重物所受重力的示意图:②支点O;③拉力F的力臂L。
3.如图,举着哑铃的前臂骨骼可看成杠杆,画出阻力F2的力臂L2。
4.如图,这是一种活塞式抽水机的示意图。其中手柄AOB是一个杠杆,杠杆在动力F1的作用下绕O点匀速转动,请在图中画出杠杆在B点受到阻力F2的示意图和F1的力臂L1。
5.如图,这是一个杠杆式简易起吊机,它上面装了一个定滑轮可以改变拉绳的方向,杠杆OBA可绕O点转动。请在图上画出杠杆OBA的动力臂L1、阻力F2及物体M所受重力的示意图。
训练角度二　作最小动力的示意图
6.轻质杠杆OABC能够绕O点转动,已知OA=BC=20 cm,AB=30 cm,在B点用细线悬挂物体G,为了使杠杆在如图所示的位置平衡,请在杠杆上作出所施加最小动力F1的示意图。
7.如图,O为轻质杠杆的支点,左端挂一重物,杠杆在图示位置平衡,请作出最小动力F1的示意图和阻力F2及阻力臂L2。
8.如图所示,有一个杠杆AOB,可绕O点自由转动,A端吊着一个物体。请画出使杠杆在图示位置静止时最小力F的示意图及其力臂L1。
9.如图所示,在C点用力把桌腿A抬离地面时,桌腿B始终没有移动,请在C点画出最小作用力的示意图及其力臂。
10.图甲是生活中常用的一款指甲刀,其中AOB部分可视为杠杆,其简化示意图如图乙所示,使用时,指甲作用在A点的力视为阻力。请你在乙图中画出:
(1)作用在A点的阻力F2的示意图。
(2)在B点施加的最小动力F1及动力臂L1。
11.图甲是汽车上的手动刹车装置,为防止车移动需要把刹车杆拉起。刹车杆相当于一个绕O点转动的杠杆,其简化示意图如图乙所示,F2是杠杆受到的阻力。请在图乙中画出杠杆平衡时的阻力臂L2、作用在A点的最小动力F1及其动力臂L1。

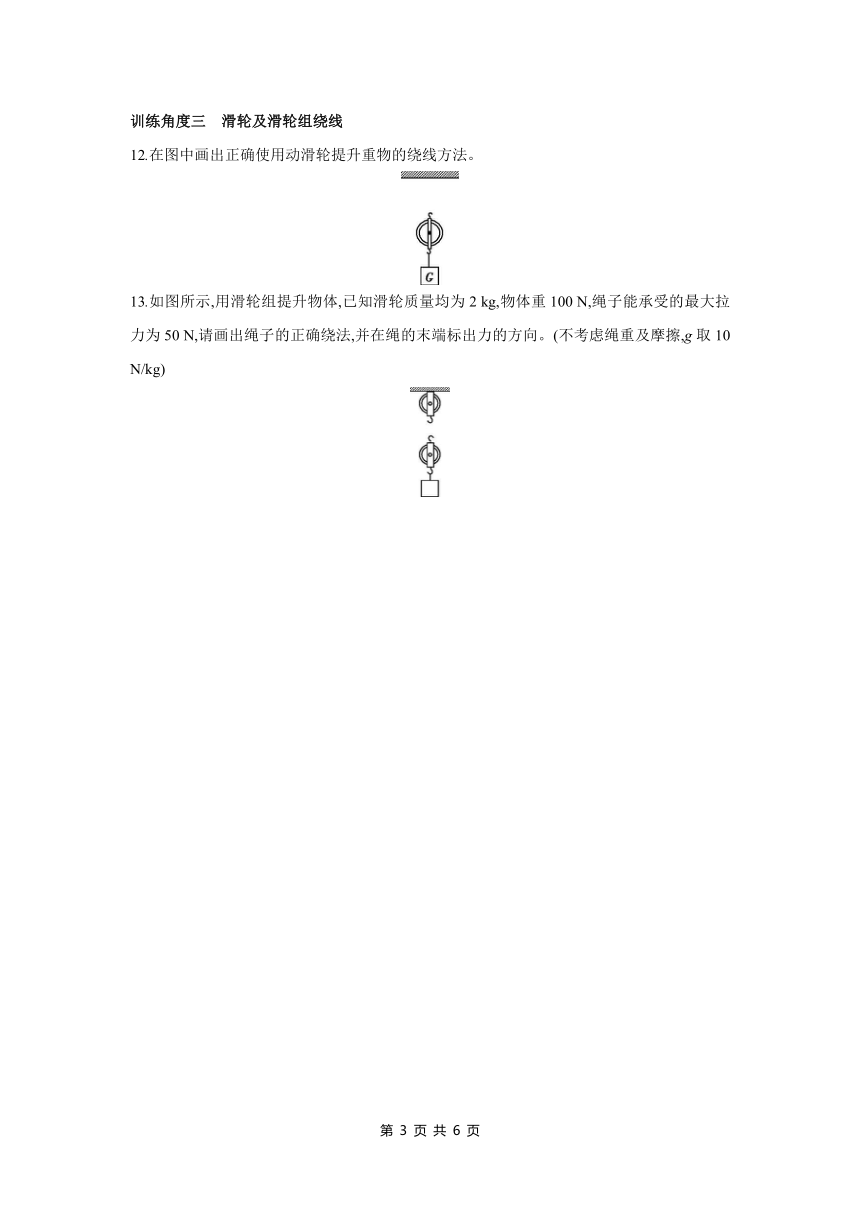

训练角度三　滑轮及滑轮组绕线
12.在图中画出正确使用动滑轮提升重物的绕线方法。
13.如图所示,用滑轮组提升物体,已知滑轮质量均为2 kg,物体重100 N,绳子能承受的最大拉力为50 N,请画出绳子的正确绕法,并在绳的末端标出力的方向。(不考虑绳重及摩擦,g取10 N/kg)
参考答案
1.如图所示。
2.如图所示。
3.如图所示。
4.如图所示。
5.如图所示。
6.如图所示。
方法技巧　最小动力的画法。
第一步,在杠杆上确定支点和动力作用点的位置,使两点间的距离最远;第二步,连接支点和动力作用点,所得线段即最长动力臂;第三步,根据由力臂作对应力的方法,作出最小动力的示意图,注意力的方向的选择。
注意:动力、阻力方向不一定相反,但它们使杠杆转动的方向相反。当支点在杠杆中间时,二力同向;当支点在杠杆一端时,二力反向。巧记:中同端反。
7.如图所示。
8.如图所示。
9.如图所示。
10.如图所示。
11.如图所示。
12.如图所示。
13.如图所示。
组装方法　①根据题意或公式n=确定绳子的段数;②根据“奇动偶定”的原则,先确定绳子固定端的起始位置,再按照“由内向外”的方式绕线,组装滑轮。
