第二章 电路及其应用
第 2 节 实验：练习使用多用电表
教学目标

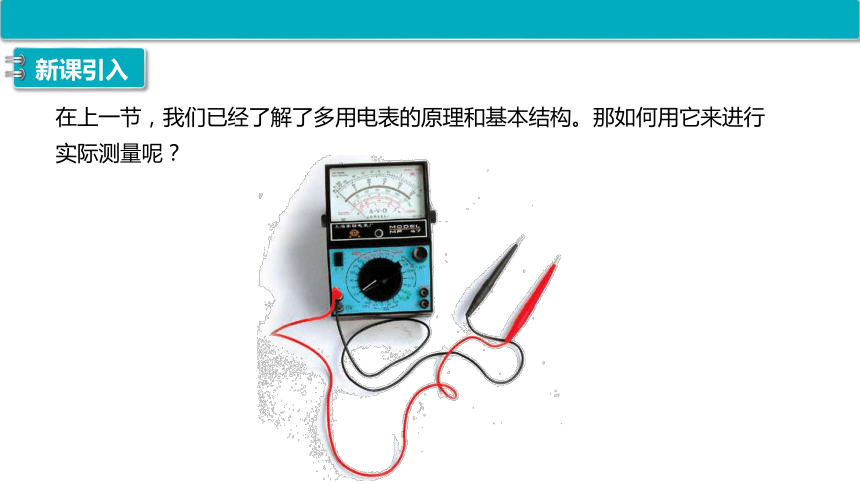

在上一节，我们已经了解了多用电表的原理和基本结构。那如何用它来进行实际测量呢？
新课引入
一、认识和调整指针式多用电表

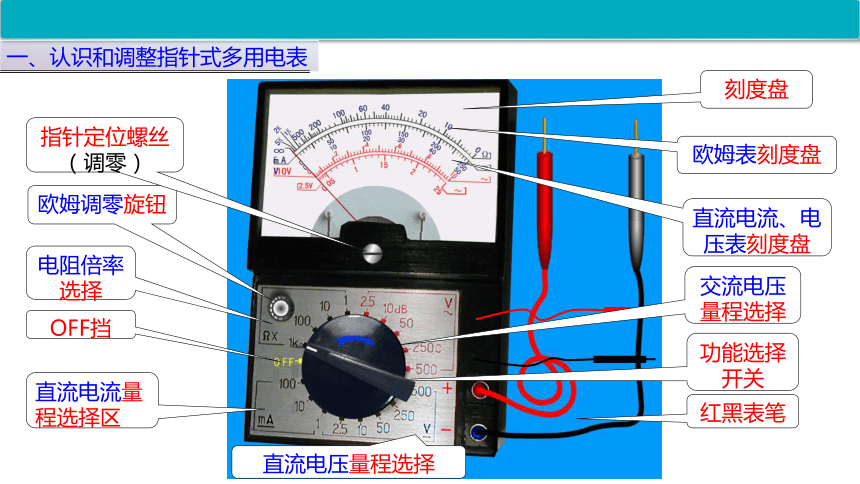

1.找到中心位置的选择开关，看看它的周围分哪几个区域，各有哪几个量程？
2.观察多用电表上方的表盘，包括指针和刻度，看它有几条刻度线，分别对应着哪些测量区域。要注意指针是否指零，如果有偏差，可以用螺丝刀旋转“指针定位旋钮”（位于指针的转轴处），将指针旋至左边零位置。
3.把选择开关旋到电阻挡某一量程处，将两支表笔直接接触，观察指针指在何处，再调节“电阻调零旋钮”使指针指到电阻的零刻度线。
刻度盘
欧姆调零旋钮
红黑表笔
功能选择开关
指针定位螺丝（调零）
直流电流量程选择区
电阻倍率选择
交流电压量程选择
直流电压量程选择
OFF挡
欧姆表刻度盘
直流电流、电压表刻度盘
一、认识和调整指针式多用电表
（3）测量时被测电阻要跟电源以及其他元件断开，且不要用手接触表笔的金属杆，读数时要乘以倍率。
（2）欧姆调零：两表笔短接，调整“欧姆调零旋钮”，使指针指到“0 Ω”处。
（1）选择挡位：根据估测的电阻值选择合适的挡位，使测量时指针在中间位置，如果不能估计未知阻值的大小，可以先用中等倍率的某个欧姆挡试测，然后根据读数的大小选择合适的挡位再次测量。
（5）测量完成后将开关拨离欧姆挡，一般旋至交流电压最高挡或“OFF”位置上。
Rx

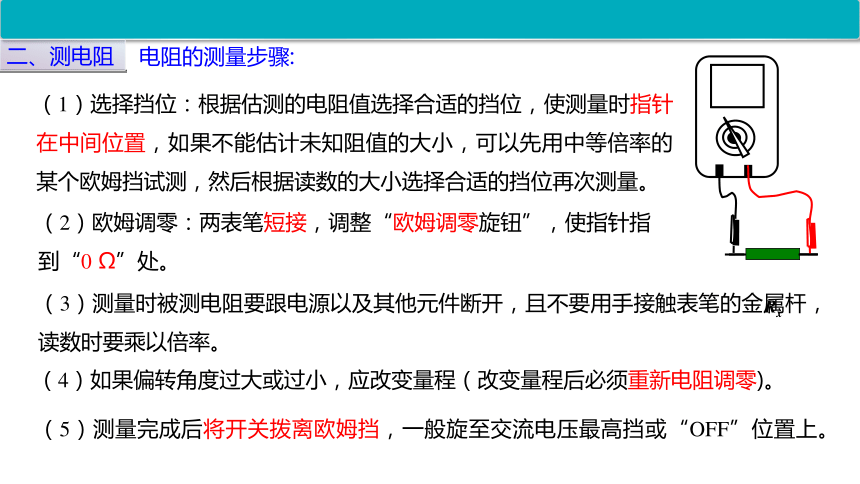

电阻的测量步骤:
二、测电阻
（4）如果偏转角度过大或过小，应改变量程（改变量程后必须重新电阻调零)。

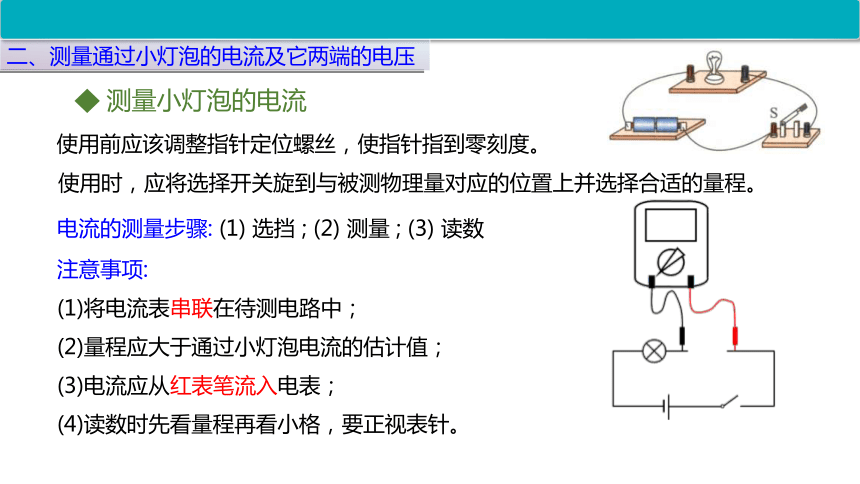

测量小灯泡的电流
电流的测量步骤: (1) 选挡 ; (2) 测量 ; (3) 读数
注意事项:
(1)将电流表串联在待测电路中；
(2)量程应大于通过小灯泡电流的估计值；
(3)电流应从红表笔流入电表；
(4)读数时先看量程再看小格，要正视表针。
二、测量通过小灯泡的电流及它两端的电压
使用前应该调整指针定位螺丝，使指针指到零刻度。
使用时，应将选择开关旋到与被测物理量对应的位置上并选择合适的量程。
使用前应该调整指针定位螺丝，使指针指到零刻度。
二、测量通过小灯泡的电流及它两端的电压
使用时，应将选择开关旋到与被测物理量对应的位置上并选择合适的量程。
测量小灯泡的电压
电压的测量步骤: (1) 选挡 ; (2) 测量 ; (3) 读数
注意事项:
(1)将电压表并联在待测电路两端；
(2)量程应大于小灯泡两端电压的估计值；
(3)红表笔接高电势,黑表笔接低电势；
(4)读数时先看量程再看精度,要正视表针。

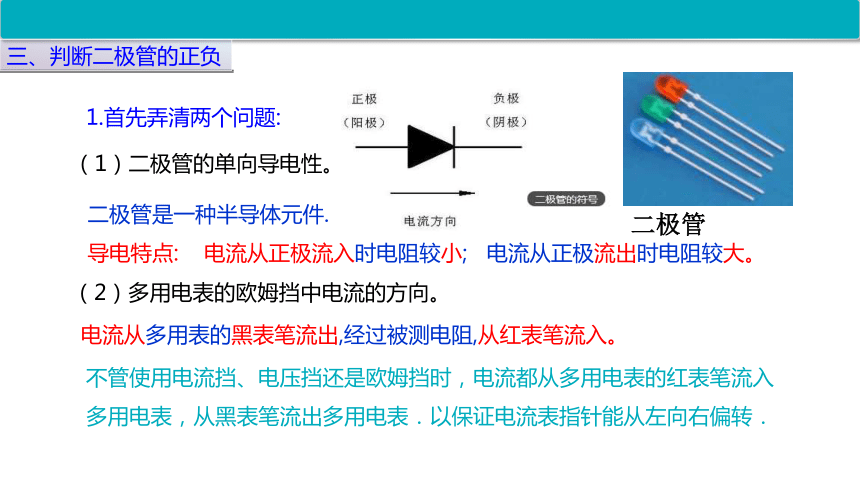

（1）二极管的单向导电性。
（2）多用电表的欧姆挡中电流的方向。
1.首先弄清两个问题:
二极管是一种半导体元件.
导电特点: 电流从正极流入时电阻较小; 电流从正极流出时电阻较大。
电流从多用表的黑表笔流出,经过被测电阻,从红表笔流入。
不管使用电流挡、电压挡还是欧姆挡时，电流都从多用电表的红表笔流入多用电表，从黑表笔流出多用电表．以保证电流表指针能从左向右偏转．
二极管
三、判断二极管的正负
2.测量二极管的正向电阻
(1)机械调零：
(2)选择合适倍率:将选择开关旋至低倍率的欧姆挡(例如“×10Ω挡)。
(3)欧姆调零：
(5) 用后旋离:将选择开关调至 off 挡。
(4)测量读数:将黑表笔接触二极管正极, 红表笔接触二极管负极,将指针示数乘以倍率得测量值。
3.测量二极管的反向电阻
(1)机械调零：
(2)选择合适倍率:将选择开关旋至高倍率的欧姆挡(例如“×1kΩ挡)。
(3)欧姆调零：
(5) 用后旋离:将选择开关调至 off 挡。
(4)测量读数:将黑表笔接触二极管负极, 红表笔接触二极管正极,将指针示数乘以倍率得测量值。
不管测量二极管的正向电阻还是反向电阻，电流都从黑表笔经二极管流向红表笔。再根据二极管单向导电性迅速判断出二极管的正、负极。
正向导通时,电阻约为几百欧姆;
反向截止时,电阻约为几百千欧.
正向电阻越小越好(不能为零);
反向电阻越大越好(不能无限大).
二极管
4.判断二极管质量的好坏
【例1】下列说法中正确的是（ ）
A.多用电表的欧姆挡的每一量程的测量范围是0～∞
B.若选择开关扳在欧姆挡上的“×1”挡上，准确调零后，测量电阻，指针恰指在刻度30和50的正中央，则待测电阻的阻值正好为40Ω
C.若多用电表内没有安装电池，就不能直接用来测电阻
D.只有在测量电阻时，才需要进行机械调零
AC
典例分析
【例2】调整欧姆零点后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，那么正确的判断和做法是（ ）
A.这个电阻值很小
B.这个电阻值很大
C.为了把电阻值测得更准确些，应换用“×1”挡，重新调整欧姆零点后测量
D.为了把电阻值测得更准确些，应换用“×100”挡，重新调整欧姆零点后测量
BD
A．测电压时，应按图甲连接方式测量
B．测电流时，应按图乙连接方式测量
C．测电阻时，应按图丙连接方式测量
D．测二极管的正向电阻时，应按图丁连接方式测量
【例3】关于多用电表的使用，下列操作正确的是（ ）
BD
本课小结
一、认识和调整指针式多用电表
二、测电阻
三、测电流和电压
四、判断二极管的正负
1．关于多用电表及其使用，下列说法正确的是（ ）
A．电流、电压及电阻挡的刻度都是均匀的
B．测电压时，其红表笔接高电势处
C．测电路中某个电阻的阻值时，一定要将该电阻与其它元件断开
D．测电阻时要选择适当的挡位，使电表的指针接近满偏
BC
跟踪练习
2. 用多用电表欧姆挡测电阻,有许多注意事项,下列说法中哪些是错误的 （ ）
A. 测量前必须调定位螺丝 , 待指针指零 , 而且每测一次电阻都要重新调零
B. 每次换挡后必须重新进行电阻调零
C. 待测电阻如果是连接在某电路中，应把它先与其他元件断开，再进行测量
D. 两个表笔要与待测电阻接触良好才能测得较准确，为此,应当用两只手分别将两个表笔与电阻两端紧紧捏在一起
E. 使用完毕应当拔出表笔，并把选择开关旋到交流电压最高挡
AD
3.图中B为电源，R1、R2为电阻.K为电键。现用多用电表测量流过电阻R2的电流。将多用电表的选择开关调至直流电流挡（内阻很小）以后，正确的接法是（　）
A.保持K闭合, 将红表笔接在a处, 黑表笔接在b处
B.保持K闭合, 将红表笔接在b处, 黑表笔接在a处
C.将K断开, 红表笔接在a处, 黑表笔接在b处
D.将K断开, 红表笔接在b处, 黑表笔接在a处
C
R1
B
R2
K
b
a
4.一多用电表的电阻挡有三个倍率，分别是×1、×10、×100。用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小。为了较准确地进行测量，应换到挡 挡。如果换挡后立即将表笔连接待测电阻进行读数,那么缺少的步骤是 。若补上该步骤后测量,表盘的示数如图。
则该电阻的阻值是 Ω。
200100 50 20 15 10 5 0
∞
1k
500
0 50 100 150 200 250
0 10 20 30 40 50
0 2 4 6 8 10
0 1 1.5 2 2.5
0.05
V
Ω
×100
重新调零
2.2k
⑴如果是用×10Ω挡测量电阻，则读数为 Ω.
⑵如果是用直流10 mA挡测量电流，则读数为 mA．
⑶如果是用直流5V挡测量电压，则读数为 V.
5.右图为一正在测量中的多用电表表盘.
15
5
10
A-V-Ω
60
7.18
3.59
解： 欧姆挡在最上面的一排数据读取，读数为
15
5
10
A-V-Ω
6×10Ω=60Ω；
电流挡测量读取中间的三排数据的最底下一排数据，读数为
7.18mA；
同样直流电压挡测量读取中间的三排数据的中间一排数据较好，读数为
35.9×0.1V=3.59V。
