(共22张PPT)
梁宁 内蒙古师范大学
第1节：磁场 磁感线
人教版(2019年)高中物理必修三
第十三章 磁场
物理也疯狂
目录
磁现象
磁场
磁感线
01.
02.
03.
安培定则
分子环流假说
04.
05.

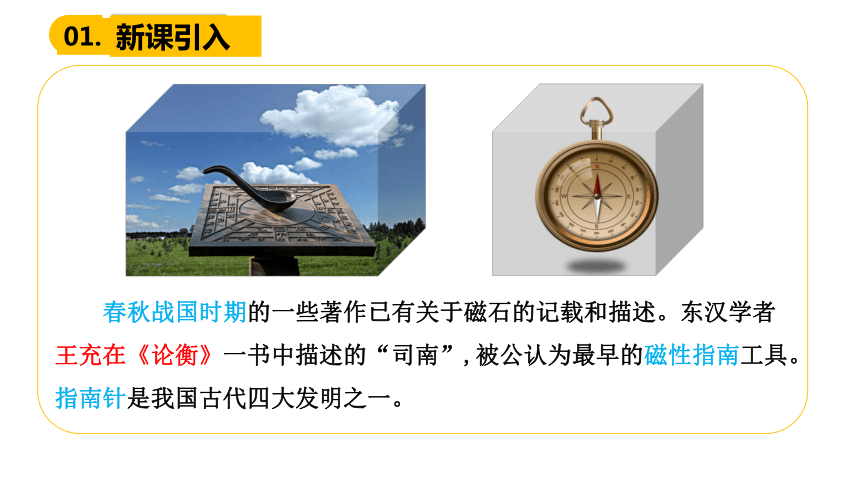

春秋战国时期的一些著作已有关于磁石的记载和描述。东汉学者王充在《论衡》一书中描述的“司南”,被公认为最早的磁性指南工具。指南针是我国古代四大发明之一。
新课引入
01.
磁现象
01.
自然界中的磁体总存在着两个磁极，
同名磁极相互排斥，
异名磁极相互吸引。
现象1：磁体与磁体间的相互作用
奥斯特是第一个发现了电和磁有联系的人。它的这个发现震动了整个科学界，推动了电磁学的研究。
实验说明：
电流对磁体会产生力的作用，
电流具有磁效应。

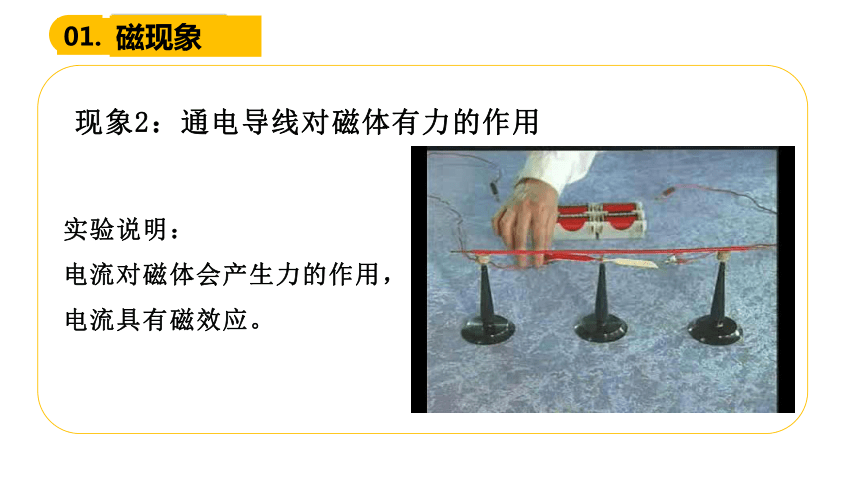

现象2：通电导线对磁体有力的作用
磁现象
01.
磁现象
01.

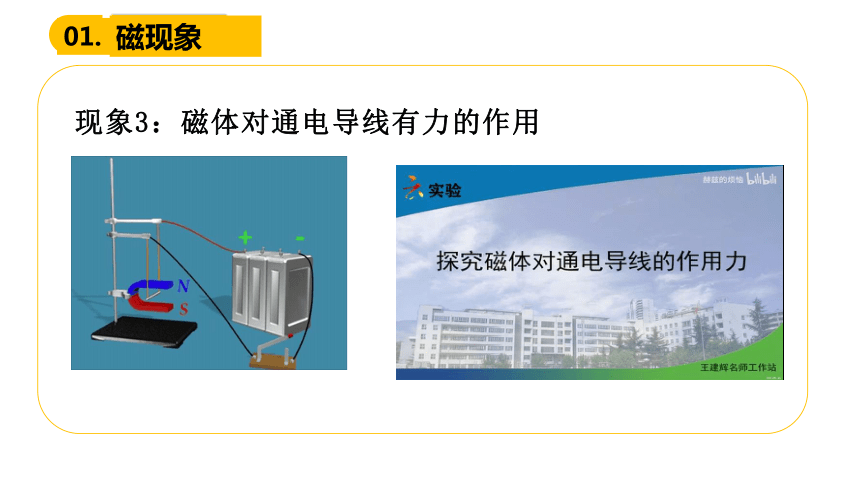

现象3：磁体对通电导线有力的作用
磁现象
01.
现象4：通电导线之间有力的作用
同名磁极相互排斥，
异名磁极相互吸引。
磁现象
01.

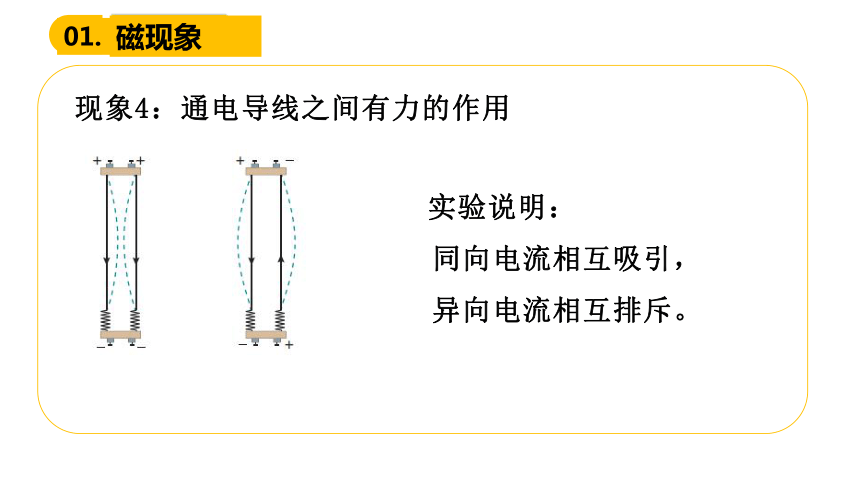

现象4：通电导线之间有力的作用
实验说明：
同向电流相互吸引，
异向电流相互排斥。
磁场
02.

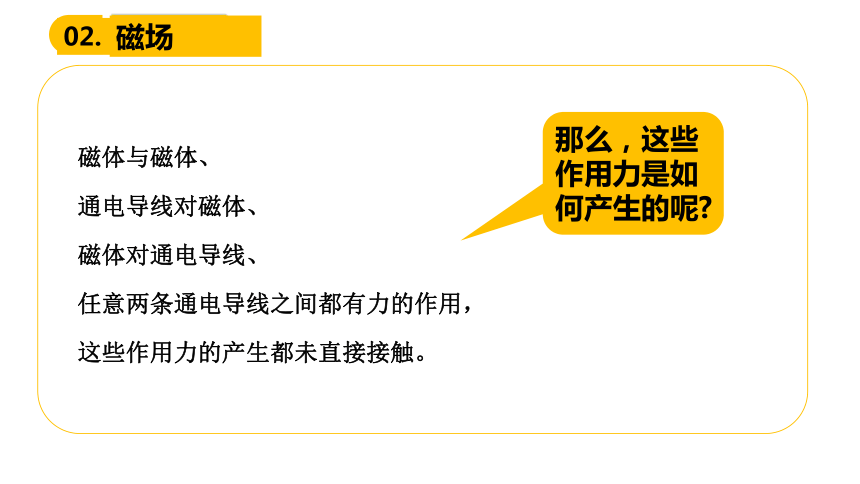

磁体与磁体、
通电导线对磁体、
磁体对通电导线、
任意两条通电导线之间都有力的作用，这些作用力的产生都未直接接触。
那么，这些作用力是如何产生的呢
磁场
02.
1.磁场：磁体或电流周围周围空间存在的一种特殊物质。
2.基本性质：对放入其中的磁体或电流会产生力的作用。
3.磁场的方向：小磁针静止时N极的指向。
如何生动形象的描述磁场呢？
磁感线
03.
根据小磁针静止时的状态在磁场中画出一些假想曲线，使曲线上每一点切线方向都跟该点磁场方向一致，这些曲线就叫作磁感线。
磁感线
03.
蹄形磁铁磁感线
条形磁铁磁感线
磁感线
03.
磁感线的特点
1.磁感线的疏密表示磁场的强弱；
2.磁感线某点切线方向表示该点的磁场的方向。
3.不存在、不相交或不相切、不是轨迹
4.磁感线是闭合的曲线，磁体外部
由N极到S极，内部由S极到N极；
磁感线
03.
地球是一个巨大的磁体。
2.地磁场的特点
（1）地磁场N极在地理南极，
地磁场S极在地理北极，
并不完全重合（磁偏角）
（2）地磁场的方向在南半球斜向上，
在北半球斜向下，与地表面并不平行。
（3）在赤道平面上，地磁场方向水平。
地磁场
安培定则——右手螺旋定则
04.
安培定则：右手握住导线，大拇指所指的方向与电流方向一致，弯曲的四指所指的方向就是磁感线环绕的方向。
直线电流
安培定则——右手螺旋定则
04.
直线电流
I
表示磁感线垂直纸面向里
表示磁感线垂直纸面向外
表示电流垂直纸面向里
表示电流垂直纸面向外
安培定则——右手螺旋定则
04.
环形电流
弯曲的四指与环形电流的方向一致，大拇指所指的方向就是环形导线轴线上磁场的方向。
补充——安培分子电流假说
05.
未被磁化的铁棒
磁化后的铁棒
B
检测例题
东汉时期思想家王充在《论衡》书中有关于“司南之杓，投之于地，其柢（即勺柄）指南”的记载。如图所示，司南呈勺形，静止在一个刻着方位的光滑盘上。下列说法正确的是（ ）
A．司南可以由铜制材料制作
B．司南可以看做条形磁体，“柢”相当于磁体的N极
C．司南的“柢”在南、北半球指示的方向正好相反
D．司南能“指南”是因为地球存在地磁场，地磁北极在地理南极附近
【参考答案】D
例题1
检测例题
例题2
安培对物质具有磁性的解释可以用如图所示的情景来表示，那么（　　）
A．甲图代表了被磁化的铁棒的内部情况
B．乙图代表了被磁化的铁棒的内部情况
C．磁体在常温环境与高温环境下磁性强弱相同
D．磁体在高温环境下磁性会加强
【参考答案】B
检测例题
【参考答案】AC
（多选）下列各图中符合安培定则的是（　　）
A B C D
例题3
本节内容到此结束!
