(共20张PPT)
梁宁 内蒙古师范大学
第1节：电磁感应现象
人教版(2019年)高中物理选择性必修第二册
第二章 电磁感应
物理也疯狂

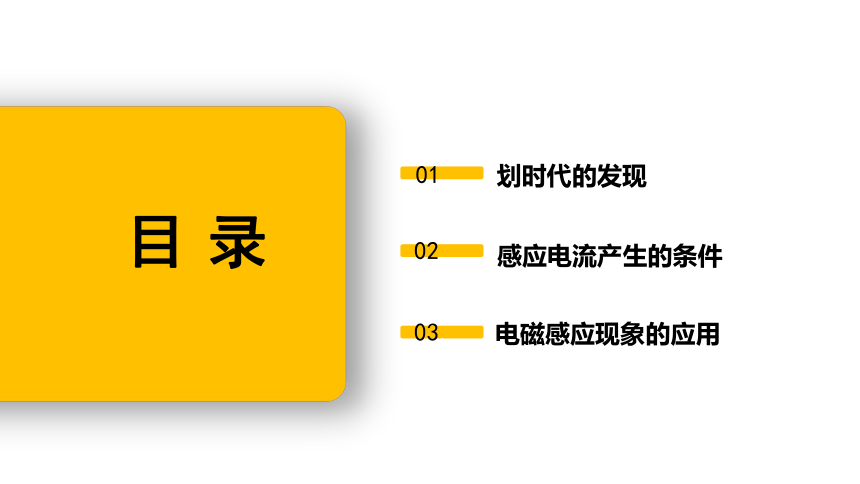

目录
划时代的发现
感应电流产生的条件
电磁感应现象的应用
01.
02.
03.
新课引入
实验表明：闭合电路的一部分导体在磁场中做切割磁感线的运动时，导体中会产生感应电流。
问题：切割磁感线是产生感应电流的唯一方法吗 还有其他方法吗 这些方法的本质相同吗
新课引入
划时代的发现
01.

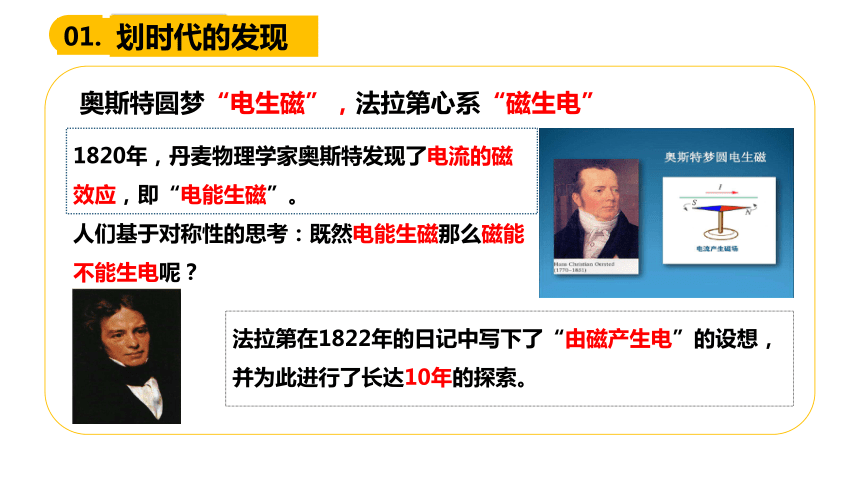

1820年，丹麦物理学家奥斯特发现了电流的磁效应，即“电能生磁”。
人们基于对称性的思考：既然电能生磁那么磁能不能生电呢？
奥斯特圆梦“电生磁”，法拉第心系“磁生电”
法拉第在1822年的日记中写下了“由磁产生电”的设想，并为此进行了长达10年的探索。
划时代的发现
01.
G
_
+

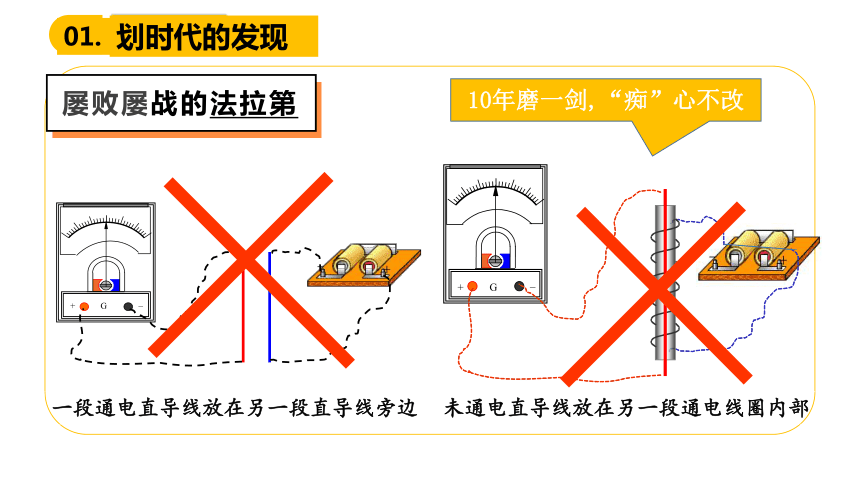

一段通电直导线放在另一段直导线旁边
未通电直导线放在另一段通电线圈内部
G
_
+
10年磨一剑,“痴”心不改
屡败屡战的法拉第
划时代的发现
01.

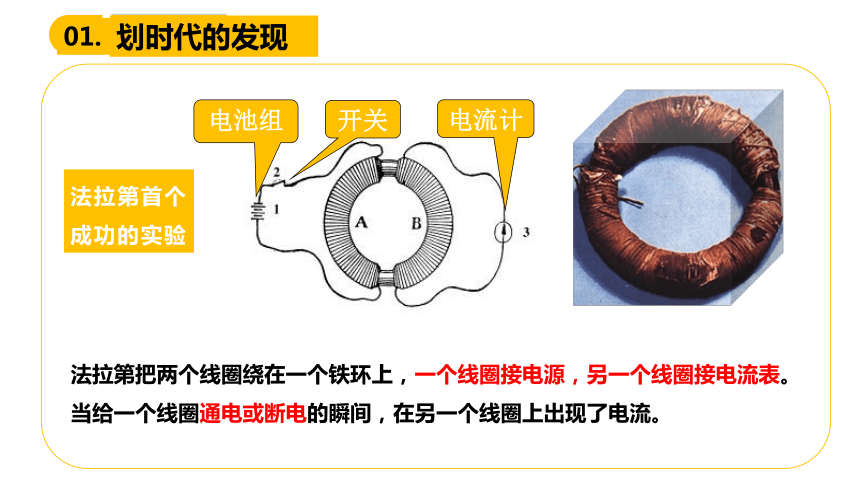

法拉第首个成功的实验
开关
电池组
电流计
法拉第把两个线圈绕在一个铁环上，一个线圈接电源，另一个线圈接电流表。当给一个线圈通电或断电的瞬间，在另一个线圈上出现了电流。
划时代的发现
01.

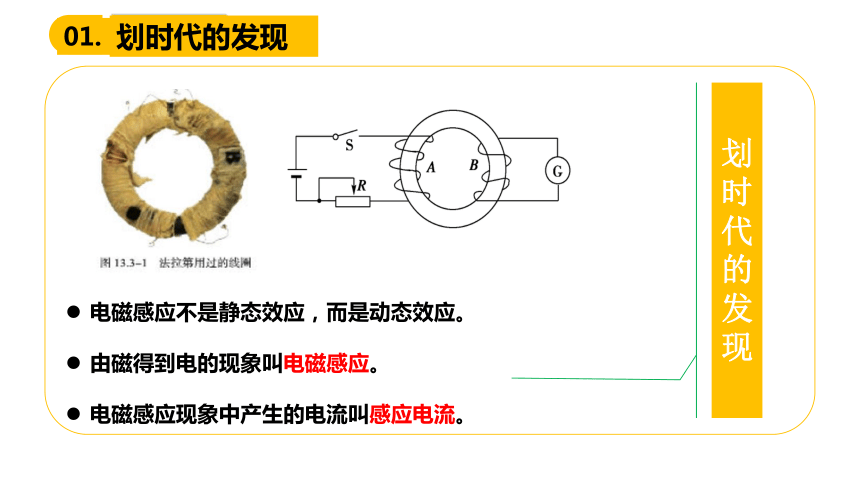

由磁得到电的现象叫电磁感应。
电磁感应现象中产生的电流叫感应电流。
电磁感应不是静态效应，而是动态效应。
划时代的发现
感应电流产生的条件
02.

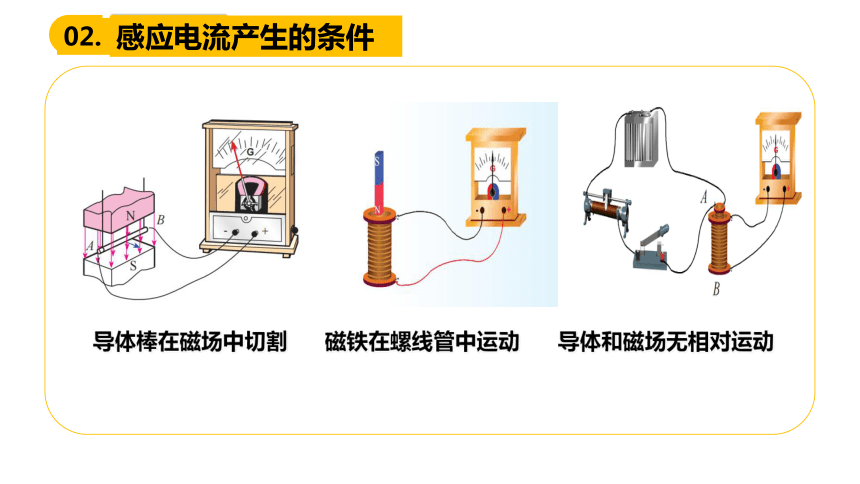

导体棒在磁场中切割
磁铁在螺线管中运动
导体和磁场无相对运动
感应电流产生的条件
02.
实验一：导体棒在磁场中切割磁感线产生该应电流
AB静止，无电流
AB沿磁感线运动，无电流
AB切割磁感线，有电流
感应电流产生的条件
02.
导体棒切割磁感线时，磁场没有变化，变化的只有电路的面积。
本质：穿过电路的磁通量发生了变化。感应电流的产生是否与磁通量的变化有关呢
感应电流产生的条件
02.
实验二：探究磁铁在螺线管中运动是否产生感应电流
G
－
＋
+
S
N
S
N
感应电流产生的条件
02.
实验二：探究磁铁在螺线管中运动是否产生感应电流
G
－
＋
+
S
N
S
N
磁铁的运动 实验现象 （有无电流） 分析论证
插入 线圈 有 线圈中的磁场 变化时，线圈中有感应电流；
线圈中的磁场 不变化时，线圈中无感应电流
静止不动 无 从线圈中抽出 有
感应电流产生的条件
02.
实验三：探究导体和磁场无相对运动是否有电流产生
感应电流产生的条件
02.
实验三：探究导体和磁场无相对运动是否有电流产生
实验操作 实验现象 （线圈B中有无电流） 分析论证
开关闭合瞬间 有 线圈B中磁场变化时，线圈B中有感应电流；
磁场不发生变化 时，线圈B中无感应电流
开关断开瞬间 有 开关保持闭合，滑动变阻器滑片不动 无 开关保持闭合，迅速移动滑动变阻器的滑片 有
感应电流产生的条件
02.
B不变，S变
S不变，B变
切割类
变化类
结论：只要穿过闭合导体回路的磁通量发生变化，闭合导体回路中就有感应电流。
感应电流产生的条件
02.
结论：只要穿过闭合回路的磁通量发生变化，闭合导体回路中就有感应电流。
1.闭合回路
2.磁通量变化
正对面积S改变
磁场B的大小改变
磁场B的方向改变
Φ=BS
电磁感应现象的应用
02.
电磁感应现象的应用
02.
电磁感应现象的应用
02.
