(共25张PPT)
梁宁 内蒙古师范大学
第1节：楞次定律
人教版(2019年)高中物理选择性必修第二册
第二章 电磁感应现象
物理也疯狂

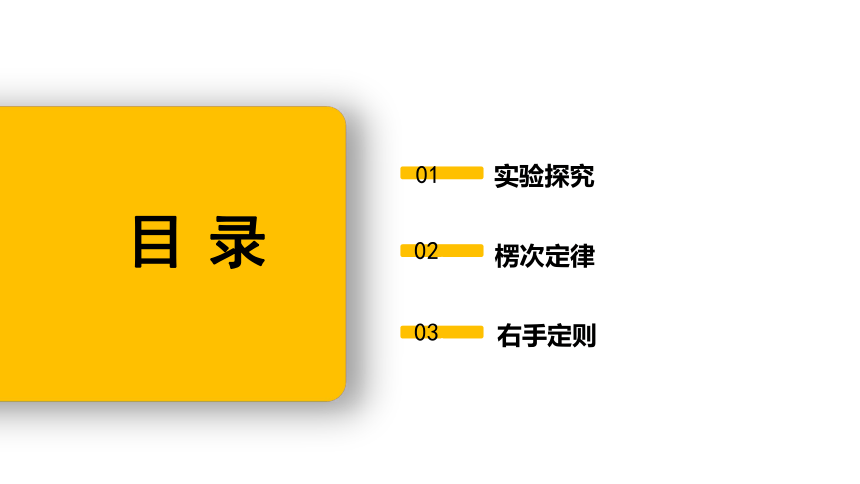

目录
实验探究
楞次定律
右手定则
01.
02.
03.

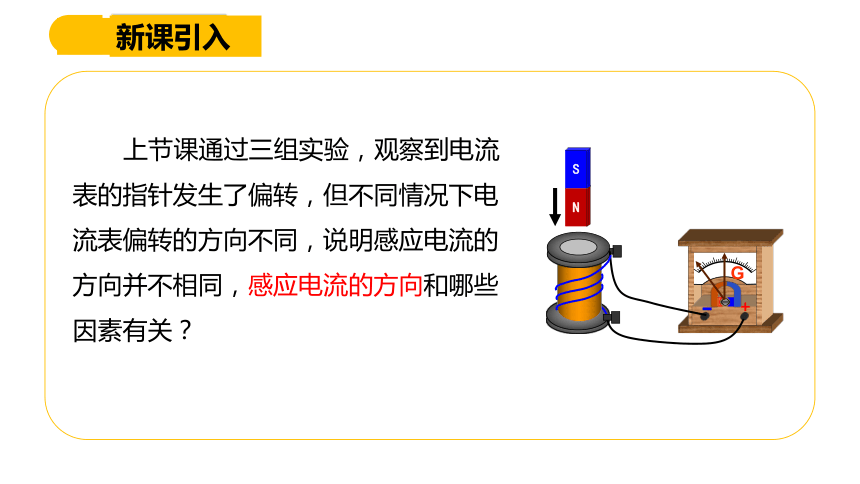

新课引入
上节课通过三组实验，观察到电流表的指针发生了偏转，但不同情况下电流表偏转的方向不同，说明感应电流的方向并不相同，感应电流的方向和哪些因素有关？
G
N
S
+
探究感应电流的方向
01.

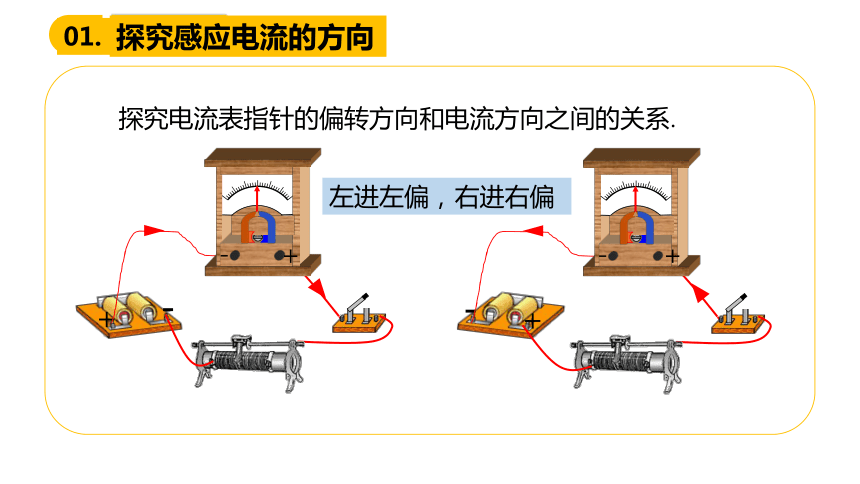

探究电流表指针的偏转方向和电流方向之间的关系.
左进左偏，右进右偏
+
-
+
-
+
+

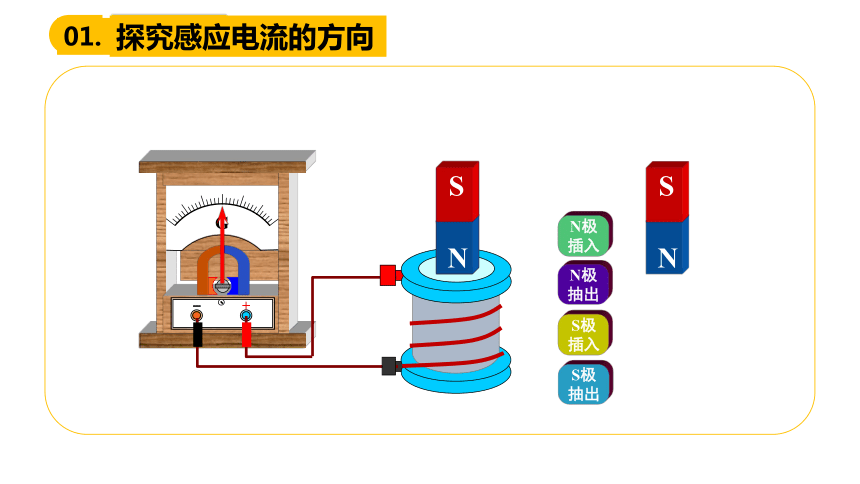

探究感应电流的方向
01.
G
－
＋
+
N极插入
N极抽出
S极
插入
S极
抽出
S
N
S
N
S
N

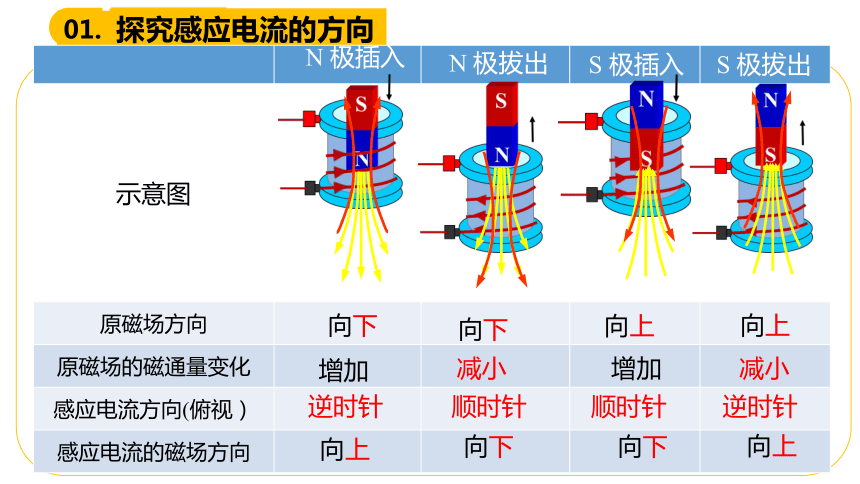

探究感应电流的方向
01.
示意图
原磁场方向
原磁场的磁通量变化
感应电流方向(俯视）
感应电流的磁场方向
N 极插入
S 极插入
S 极拔出
向下
向上
增加
向下
向下
减小
向上
向下
增加
向上
向上
减小
N 极拔出
逆时针
顺时针
顺时针
逆时针
探究感应电流的方向
01.

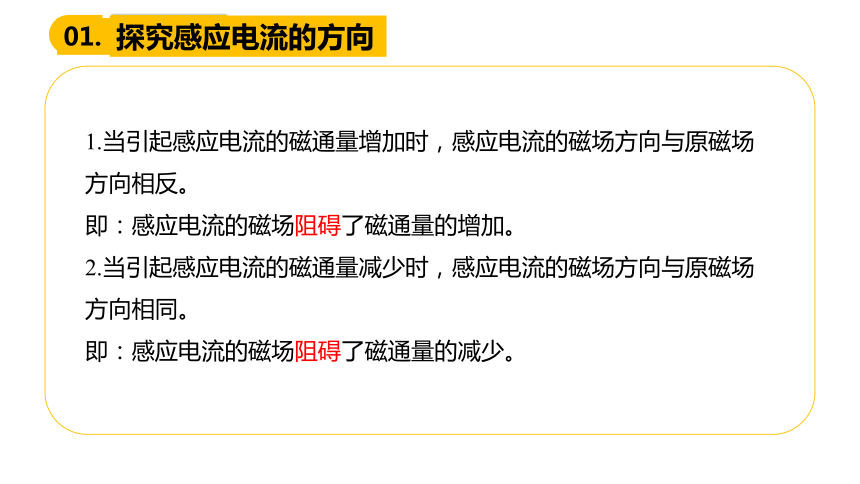

1.当引起感应电流的磁通量增加时，感应电流的磁场方向与原磁场方向相反。
即：感应电流的磁场阻碍了磁通量的增加。
2.当引起感应电流的磁通量减少时，感应电流的磁场方向与原磁场方向相同。
即：感应电流的磁场阻碍了磁通量的减少。
楞次定律
02.

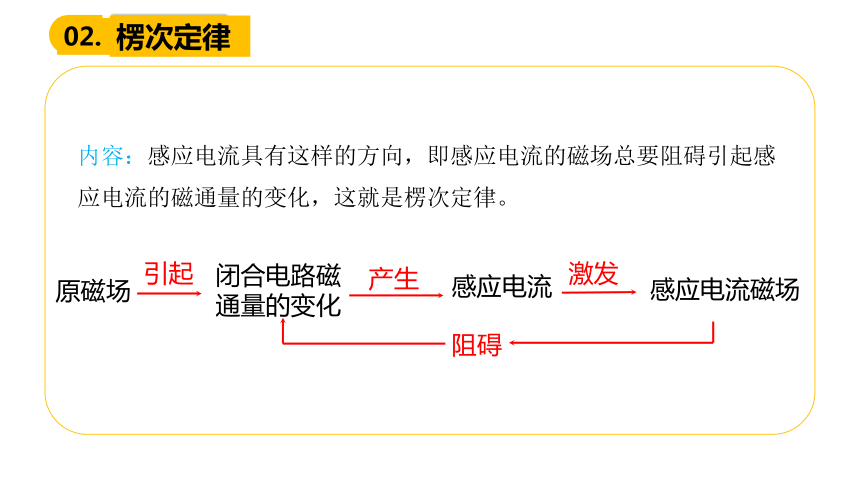

内容：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化，这就是楞次定律。
闭合电路磁通量的变化
原磁场
感应电流
产生
阻碍
激发
引起
感应电流磁场
楞次定律
02.
如何理解楞次定律中“阻碍”的含义？
1.谁阻碍—— .
2.阻碍谁—— .
3.如何阻碍——当原磁通量 时，感应电流的磁场方向与原磁场方向 ；当原磁通量 时，感应电流的磁场方向与原磁场方向 .
4.阻碍效果——阻碍并不是 ，只能减缓原磁场的磁通量的变化。
感应电流产生的磁场
阻碍引起感应电流的磁通量的变化
增加
相反
减少
相同
阻止
楞次定律
02.
本质：能量守恒定律在电磁感应现象中的反映。
例如：把磁极插入线圈或从线圈内抽出时，推力或拉力都必须做机械功，做功过程中消耗的机械能转化成感应电流的电能。
G
N
S
+
楞次定律
02.
楞次定律
02.
【典例1】法拉第最初发现电磁感应现象的实验如图所示，软铁环上绕有M、N两个线圈，当M线圈电路中的开关断开的瞬间，线圈N中的感应电流沿什么方向
M
N
B原
B感
楞次定律
02.
【典例2】如图所示，在通有电流I 的长直导线附近有一个矩形线圈 ABCD，线圈与导线始终在同一个平面内。线圈在导线的一侧，垂直于导线左右平移时，其中产生了A→B→C→D→A方向的电流。已知距离载流直导线较近的位置磁场较强。请判断：线圈在向哪个方向移动？
楞次定律
02.
楞次定律的一般解题步骤：
1.原磁场的方向；
2.磁通量如何变化；
3.判断感应电流磁场的方向；
右手定则
03.
如图所示，假定导体棒CD向右运动.
1.我们研究的是哪个闭合电路？
2.当导体棒CD向右运动时，穿过这个闭合电路的磁通量是增大还是减小？
3.感应电流的磁场应该是沿哪个方向？
4.导体棒CD中的感应电流沿哪个方向？
右手定则
03.
内容：伸开右手,使拇指与其余四指垂直,并且都与手掌在同一平面内; 让磁感线从掌心进入, 拇指指向导体运动的方向, 指所指的方向就是感应电流的方向.
右手定则
03.
楞次定律 右手定则
区别 研究对象
适用范围
联系 整个闭合回路
做切割磁感线运动的导体
各种电磁感应现象
只适用于一段导体在磁场中做切割磁感线运动的情况
右手定则是楞次定律的特例
右手定则
03.
项目 右手定则 左手定则
作用 判断感应电流方向 判断通电导体所受磁场力的方向
图例
因果关系 运动 电流 电流 运动
应用实例 发电机 电动机
右手定则
03.
右手螺旋定则
左手定则
右手定则
习题
04.
【参考答案】A
关于楞次定律，下列说法正确的是
A.感应电流的磁场总是要阻碍引起感应电流的磁通量的变化
B.感应电流的磁场总是阻止磁通量的变化
C.原磁场穿过闭合回路的磁通量增加时，感应电流的磁场与原磁场同向
D.感应电流的磁场总是与原磁场反向，阻碍原磁场的变化
增反减同
习题
04.
【参考答案】B
来拒去留
如图所示，圆形铜盘放置在绝缘水平桌面上，一块圆柱形强磁铁用细线竖直悬挂静止在铜盘的上方，用剪刀剪断细线，则在强磁铁下落过程中，下列说法中正确的是（　　）
A．强磁铁将做自由落体运动
B．铜盘中将产生感应电流
C．铜盘对桌面的压力比剪断细线前的压力小
D．铜盘与强磁铁之间相互吸引
习题
04.
【参考答案】BD
(多选)如图所示，通电导线旁边同一竖直平面内有矩形线圈abcd，则
A.若线圈向右平动，其中感应电流方向是a→b→c→d
B.若线圈竖直向下平动，无感应电流产生
C.当线圈以ab边为轴转动时(小于90°)，其中感应电流
方向是a→b→c→d
D.当线圈向导线靠近时，其中感应电流方向是a→b→c→d
习题
04.
如图所示,平行光滑金属导轨A、B上放置两根铜棒a、b.当磁铁N极（或S极）从上向下插入（或拔出）铜棒a 、b中时，铜棒a、b是否会运动 如果运动将怎样运动？
a
b
A
B
N
Ｓ
插入：铜棒ab靠近
拔出：铜棒ab远离
增缩减扩
习题
04.
1.“增反减同”、 “来拒去留”、 “增缩减扩”,这些现象的共同本质是什么？
阻碍原磁场磁通量的变化
楞次定律是能量守恒定律在电磁感应现象中的反映.
2. 这些现象的背后原因是什么
本节内容到此结束!
