章末复习
R·九年级全一册

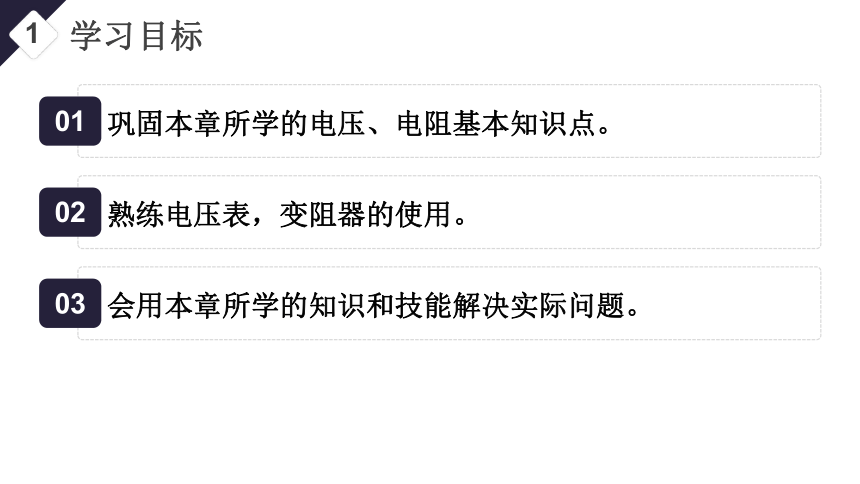

学习目标
1
巩固本章所学的电压、电阻基本知识点。
01
熟练电压表，变阻器的使用。
02
会用本章所学的知识和技能解决实际问题。
03
知识点梳理
2

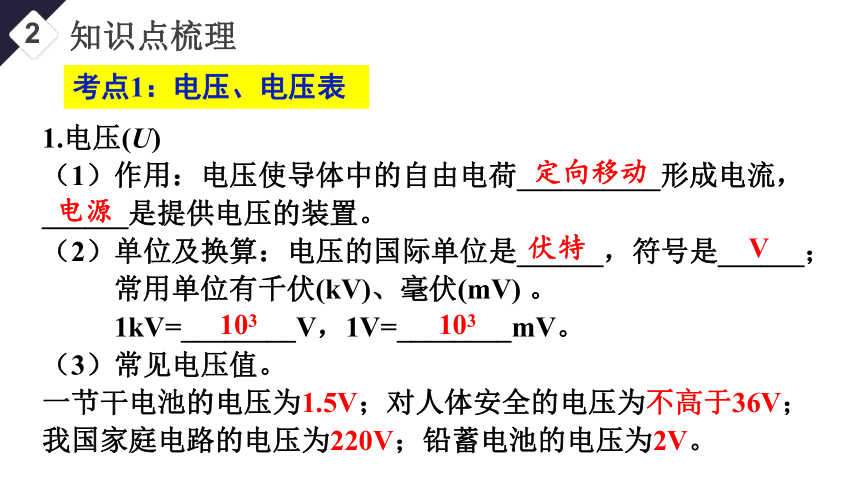

1.电压(U)
（1）作用：电压使导体中的自由电荷__________形成电流， ______是提供电压的装置。
（2）单位及换算：电压的国际单位是______，符号是______；
常用单位有千伏(kV)、毫伏(mV) 。
1kV=________V，1V=________mV。
（3）常见电压值。
一节干电池的电压为1.5V；对人体安全的电压为不高于36V；
我国家庭电路的电压为220V；铅蓄电池的电压为2V。
定向移动
电源
伏特
V
103
103
考点1：电压、电压表

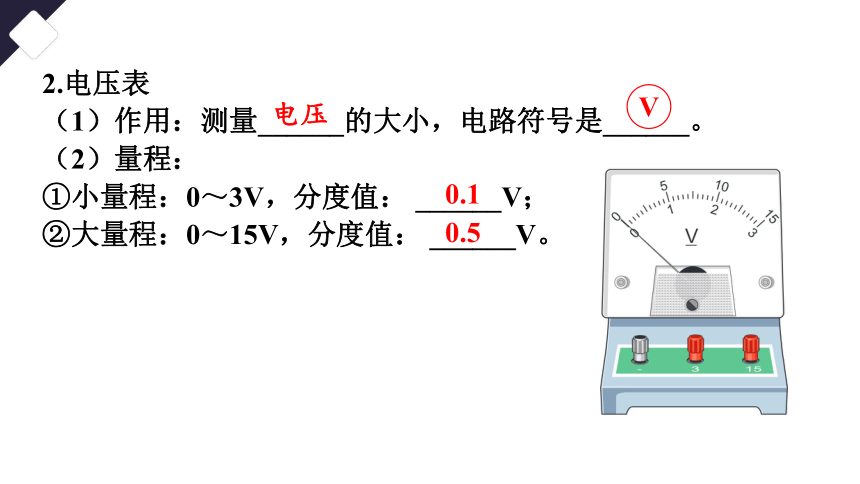

2.电压表
（1）作用：测量______的大小，电路符号是______。
（2）量程：
①小量程：0～3V，分度值： ______V；
②大量程：0～15V，分度值： ______V。
电压
V
0.1
0.5

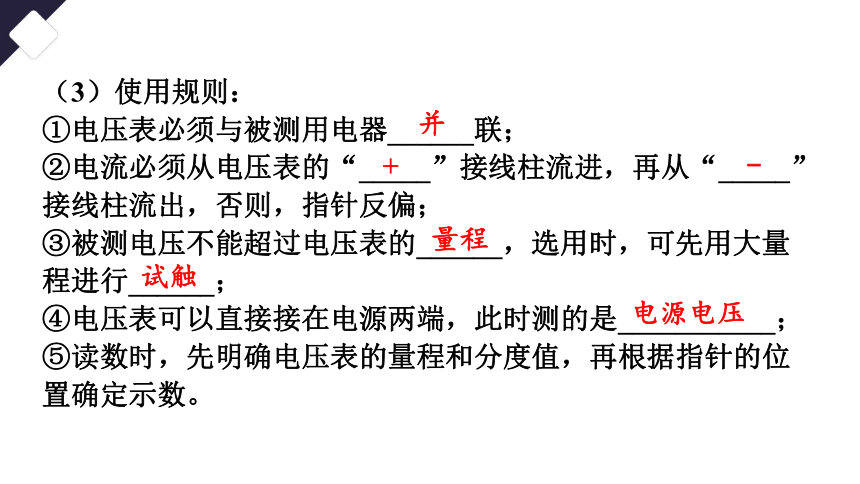

（3）使用规则：
①电压表必须与被测用电器______联；
②电流必须从电压表的“_____”接线柱流进，再从“_____”接线柱流出，否则，指针反偏；
③被测电压不能超过电压表的______，选用时，可先用大量程进行______；
④电压表可以直接接在电源两端，此时测的是___________；
⑤读数时，先明确电压表的量程和分度值，再根据指针的位置确定示数。
并
+
-
量程
试触
电源电压
电流表和电压表的区别
电压表 电流表
不 同 点 连接方式 与被测电路并连 与被测电路串联
与电源相 连接 能直接连在电源两极 绝对不允许不经过用电器直接连在电源两极
对电路 影响 相当于断路 相当于导线

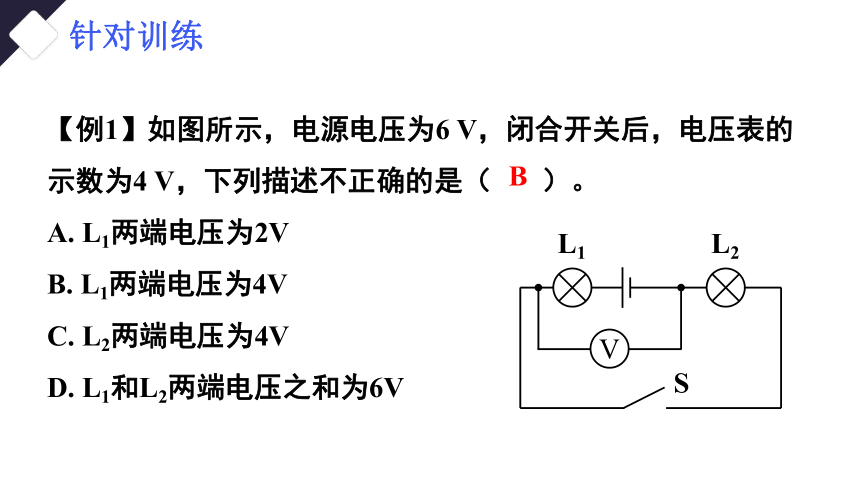

相同点 ①使用前都要调零； ②使用时都要选择合适的量程，并弄清分度值； ③都要使电流从正接线柱流入，从负接线柱流出 【例1】如图所示，电源电压为6 V，闭合开关后，电压表的示数为4 V，下列描述不正确的是（ ）。
A. L1两端电压为2V
B. L1两端电压为4V
C. L2两端电压为4V
D. L1和L2两端电压之和为6V
B
V
L1
L2
S
针对训练

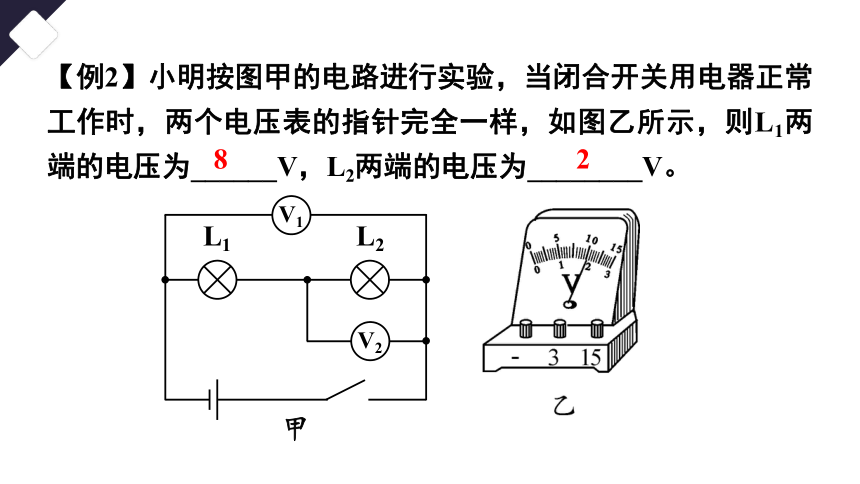

【例2】小明按图甲的电路进行实验，当闭合开关用电器正常工作时，两个电压表的指针完全一样，如图乙所示，则L1两端的电压为______V，L2两端的电压为________V。
8
2
L1
L2
V2
V1
甲

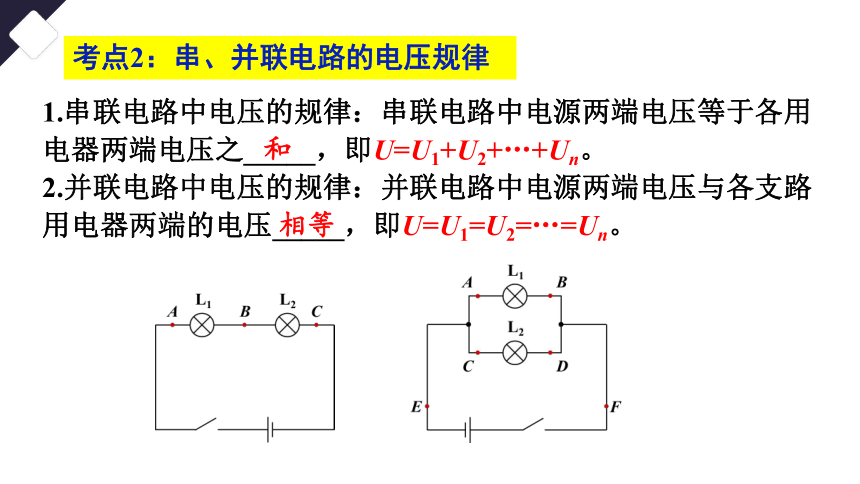

考点2：串、并联电路的电压规律
1.串联电路中电压的规律：串联电路中电源两端电压等于各用电器两端电压之_____，即U=U1+U2+…+Un。
2.并联电路中电压的规律：并联电路中电源两端电压与各支路用电器两端的电压_____，即U=U1=U2=…=Un。
和
相等

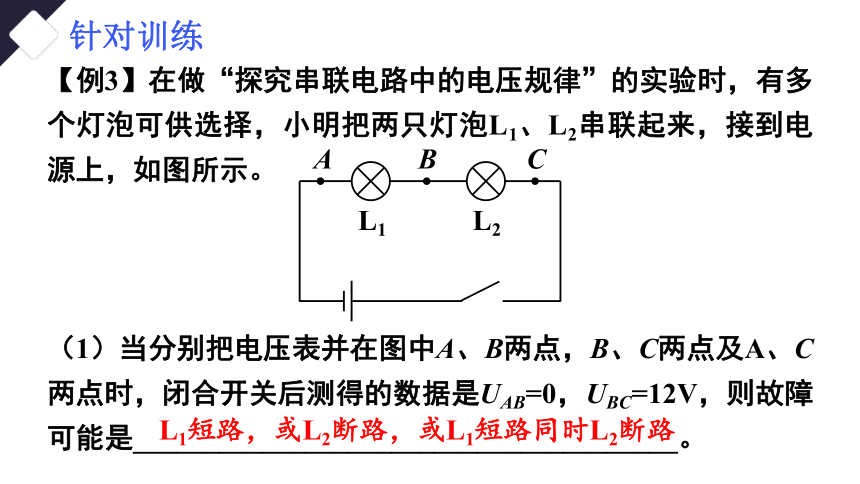

【例3】在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡L1、L2串联起来，接到电源上，如图所示。
（1）当分别把电压表并在图中A、B两点，B、C两点及A、C两点时，闭合开关后测得的数据是UAB=0，UBC=12V，则故障可能是______________________________________。
L1短路，或L2断路，或L1短路同时L2断路
L1
L2
A
B
C
针对训练

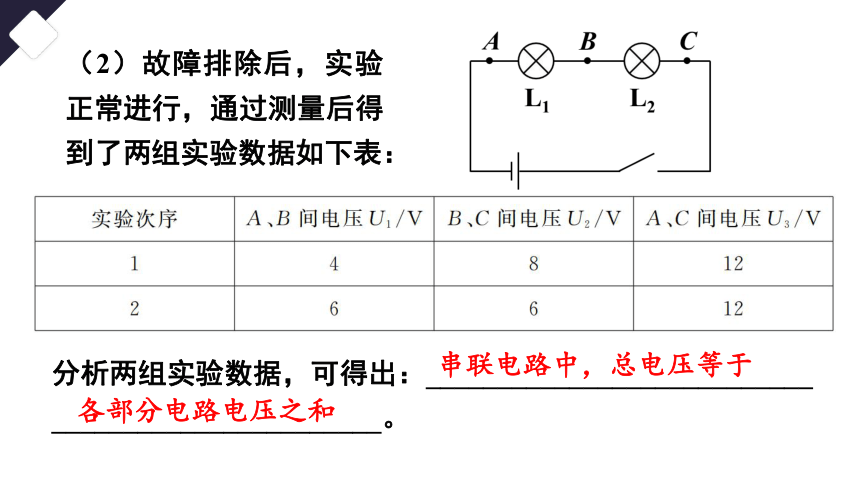

（2）故障排除后，实验正常进行，通过测量后得到了两组实验数据如下表：
分析两组实验数据，可得出：___________________________
_______________________。
串联电路中，总电压等于
各部分电路电压之和

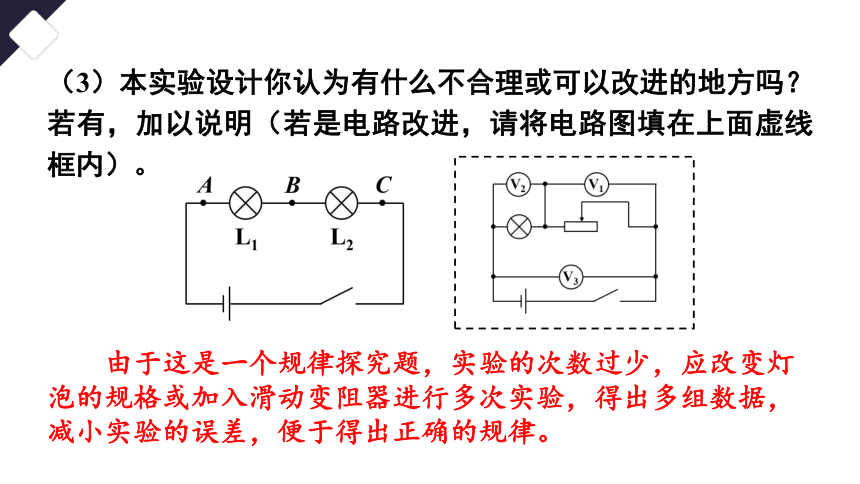

（3）本实验设计你认为有什么不合理或可以改进的地方吗？若有，加以说明（若是电路改进，请将电路图填在上面虚线框内）。
由于这是一个规律探究题，实验的次数过少，应改变灯泡的规格或加入滑动变阻器进行多次实验，得出多组数据，减小实验的误差，便于得出正确的规律。
考点3：电阻
1.电阻
（1）定义：电阻表示导体对__________作用的大小，符号是______。
（2）单位：国际单位是______，符号是______。其他常用单位：千欧（kΩ）、兆欧（MΩ）。
换算关系：1kΩ=______Ω，1MΩ=______Ω。
电流阻碍
R
欧姆
Ω
103
106
2.影响电阻大小的因素
（1）导体的电阻是导体本身的一种性质，它的大小与导体的______、长度和_________等因素有关，也与______有关。
（2）同种材料、横截面积相同的导体，长度越长，电阻越______。
（3）同种材料、长度相同的导体，横截面积越大，电阻越______。
（4）不同材料导体的电阻不相同。
材料
横截面积
温度
大
小
3.半导体和超导体
（1）半导体：导电性能介于导体和绝缘体之间。例如：锗、硅等。
（2）超导体：一些物质当温度下降到某一温度时，电阻会变为零，这种现象叫做超导现象。能够发生超导现象的物质，叫做超导体。
【例4】下列有关电阻的说法中正确的是（ ）。
A.导体的电阻越大，表明导体的导电能力越强
B.导体的电阻与导体两端的电压成正比
C.导体中的电流为零时电阻也为零
D.导体的电阻是本身的一种性质，与导体的材料、长度和横截面积有关
D
针对训练
考点4：变阻器
1.变阻器
用来改变接入电路中电阻大小的元件叫做变阻器。
2.滑动变阻器
（1）原理：通过改变接入电路中的电阻丝的_______来改变接入电路中的电阻。
（2）电路符号：________
（3）铭牌：某滑动变阻器的铭牌上标有“200Ω 5A”，表示该滑动变阻器能够接入电路的________________，允许通过的________________。
长度
最大阻值是200Ω
最大电流是5A
（4）滑动变阻器的使用规则：按照“__________”的接线方式与被控制的用电器_____联；闭合开关前，滑动变阻器的滑片应移至___________。
（5）作用：一是改变电路中的________和部分电路两端的__________，二是__________。
一上一下
串
阻值最大处
电流
电压
保护电路
【例5】如图甲是研究导电液体的电阻与横截面积关系的实验装置，有机玻璃容器（该容器是绝缘体）内壁的两端安装了铜片M、N，容器内注入了适量的导电液体。电源电压保持12V不变。
（1）请将图甲中电流表（量程0.6A）连入电路。闭合开关前，滑片P应置于滑动变阻器的________（选填“最左端”“最右端”或“正中间”）。
（甲）
最左端
针对训练
（2）测出导电液体的横截面积S，闭合开关，调节滑动变阻器，记录电表示数。断开开关，继续向容器注入导电液体，改变导电液体的横截面积，重复上述实验，得到下表实验数据，则电流表的读数为_____A，电压表的读数为_____V。
（乙）
0.2
4
实验次数 1 2 3 4
横截面积S/cm2 10 20 30 40
电阻R/Ω 10 5 3.3 2.5
（3）分析表中数据可知，导电液体的横截面积越大，电阻越______；若导电液体横截面积变为前一次的2倍，则其电阻大小变为前一次的________。
实验次数 1 2 3 4
横截面积S/cm2 10 20 30 40
电阻R/Ω 10 5 3.3 2.5
小
一半
（4）李明改用一段可拉伸的乳胶管（是绝缘体）来研究，将乳胶管灌满导电液体，两端用金属塞堵住管口。若均匀拉伸乳胶管，使其横截面积变为原来的一半，则此时导电液体的电阻________（选填“等于”或“不等于”）原来的2倍，这是由于李明在实验时没有控制导电液体的________不变。
不等于
长度
【例6】如图所示的电路中，闭合开关S，灯L发光后突然熄灭，电流表示数几乎为零，电压表示数接近电源电压。关于故障的判断正确的是（ ）。
A.灯L短路
B.灯L断路
C.滑动变阻器R短路
D.滑动变阻器R断路
B
S
L
A
V
R
P
复习与提高
3
1.如图是某台电饭锅的工作原理示意图。电饭锅的加热板内有电阻为R0的电阻器，闭合开关后电饭锅处于加热状态，断开开关后电饭锅处于保温状态。在加热和保温两种状态下，电阻为R0的电阻器两端的电压有何不同？
解：在加热状态下，电阻为R的电阻器被短路，电阻为R0的电阻器两端的电压等于电源电压，为220V；在保温状态下，两电阻器串联，电阻为R0的电阻器两端的电压小于电源电压，即小于220V。
【教材P89-91】
2.在如图所示的电路中，电源电压为3 V，闭合开关后电压表的示数为1.2 V，小灯泡L1两端的电压是多少？断开开关后电压表的示数是多少？请根据实物电路画出电路图。
解：闭合开关，小灯泡L1与L2串联，电压表测小灯泡L2两端电压，小灯泡L1两端的电压U1=U-U2=3V-1.2V=1.8V；断开开关，电路断路，电压表的示数是0。电路图如图所示。
3.根据图甲所示的电路图，请在图乙的实物图上用笔画线表示导线，把电路连接完整。闭合开关后电压表V2的示数如图丙所示，小灯泡L2两端的电压是多少？
甲
丙
乙
甲
丙
乙
解：如图所示。闭合开关后，小灯泡L2两端的电压是2.5V。
4.用如图所示的电路比较两个小灯泡L1、L2电阻的大小。请在虚线框中画出电表符号，并说明怎样比较小灯泡L1、L2的电阻大小。
解：如图所示。闭合干路开关，每次都闭合一个支路开关、断开另一个支路开关，比较两次电流表的示数，示数越大，表明接入电路的小灯泡的电阻越小。
A
5.在按如图所示的电路做实验时，闭合开关后发现两个小灯泡均不亮，电流表无示数。如果是小灯泡L1、L2中的一个出现故障，怎样利用电压表找出这个小灯泡？
解：若小灯泡L1、L2中的一个出现故障，闭合开关后，两灯泡均不亮，电流表无示数，则L1、L2中的一个断路。可以将电压表分别并联在L1、L2两端，闭合开关后若电压表有示数，电流表无示数，则与之并联的小灯泡断路。
6.某同学连接了如图所示的电路。闭合开关S、断开开关S1，电流表测量的是通过哪个小灯泡的电流？再闭合S1，电流表和电压表的示数是否有变化？如果有，怎样变化？
解：闭合开关S、断开开关S1，电流表测通过小灯泡L2的电流；再闭合S1，小灯泡L1、L2并联，电流表测干路中的电流，电压表仍测电源电压。因此电流表的示数变大，电压表的示数不变。
7.课堂上老师先后演示了两个实验。
（1）如图甲所示，闭合开关后小灯泡不亮。用酒精灯灼烧玻璃，随着玻璃温度升高，小灯泡逐渐亮起来。由此可以初步得出的结论是什么？
甲
解：玻璃在常温下是绝缘体，在温度足够高时是导体；玻璃的电阻随温度的升高而减小。
（2）如图乙所示，将灯丝接入电路，闭合开关后小灯泡发光。给灯丝加热，小灯泡立刻变暗。由此可以初步得出的结论是什么？
乙
解：灯丝的电阻随温度的升高而增大。
8.有些材料的电阻随温度的升高而增大，有些则随温度的升高而减小。在如图所示的电路中，如果想让电流表的示数增大表示温度升高，电流表的示数减小表示温度降低，应该选用电阻随温度怎样变化的材料？为什么？
解：应该选用电阻随温度的升高而减小的材料。因为温度升高时，要让电流表的示数增大，则材料的电阻应减小；温度降低时，要让电流表的示数减小，则材料的电阻应增大，故应该选用电阻随温度的升高而减小的材料。
9.在通过实验研究影响导体电阻大小的因素时，在电路中可以接入任意长度的金属丝。现有三根金属丝和一把1m长的刻度尺，金属丝的材料、规格都记录在下表中。
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 1.0 0.4
B 锰铜合金 0.8 0.4
C 铜 0.5 0.4
（1）要研究导体材料对导体电阻的影响，应该怎样操作？
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 1.0 0.4
B 锰铜合金 0.8 0.4
C 铜 0.5 0.4
解：要研究导体材料对导体电阻的影响，应该控制导体长度、横截面积相同，改变导体的材料，故应将金属丝A、B、C分别接入电路0.5m进行比较。
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 1.0 0.4
B 锰铜合金 0.8 0.4
C 铜 0.5 0.4
（2）要研究导体长度对导体电阻的影响，应该怎样操作？
解：要研究导体长度对导体电阻的影响，应该控制导体材料、横截面积相同，改变导体的长度，故应将同一根金属丝的不同长度分别接入电路进行比较。
课堂小结
4
电压的作用：使电路中形成电流
电压的单位：伏特（V）
测量（电压表）：电压表的符号、量程、读数、使用
电压
串、并联电路电压关系
串联：U=U1+U2
并联：U=U1=U2
电阻
电阻的概念：导体对电流的阻碍作用
电阻的单位：欧姆（Ω）
影响电阻大小的因素：材料、长度、横截面积、温度
滑动变阻器：结构、原理、使用
电压和电阻
电流
阻碍
形成
5
课后作业
1.从教材习题中选取；
2.完成练习册本课时的习题。
