(共22张PPT)
第十一章 机械与功
11.5 改变世界的机械

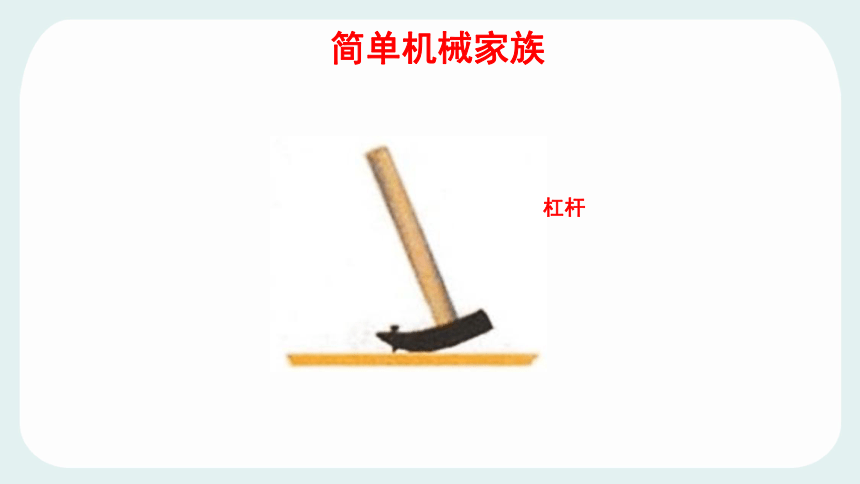

杠杆
简单机械家族

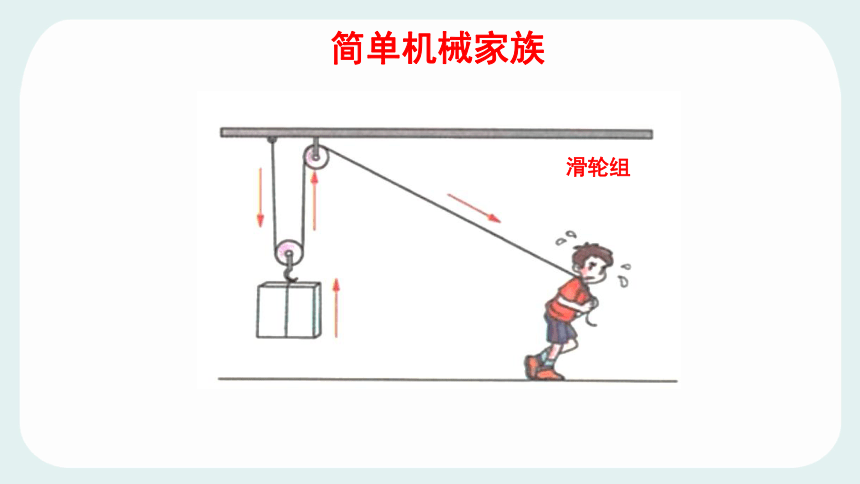

滑轮组
简单机械家族
简单机械家族

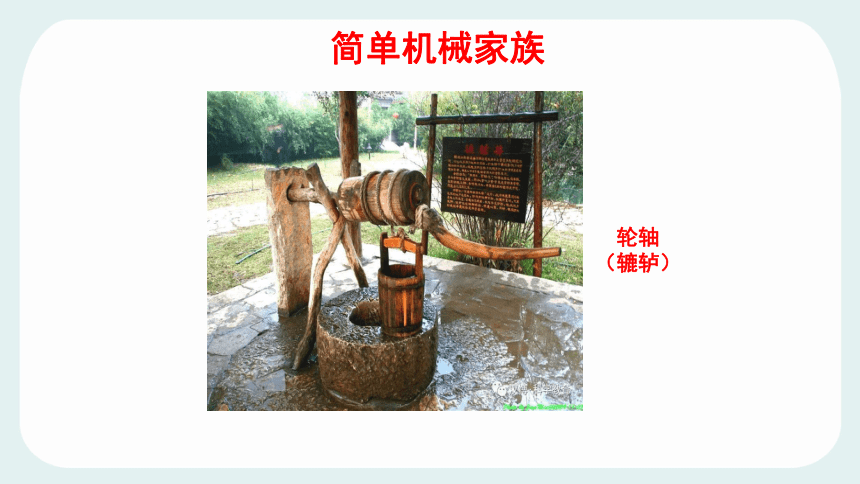

轮轴
（辘轳）

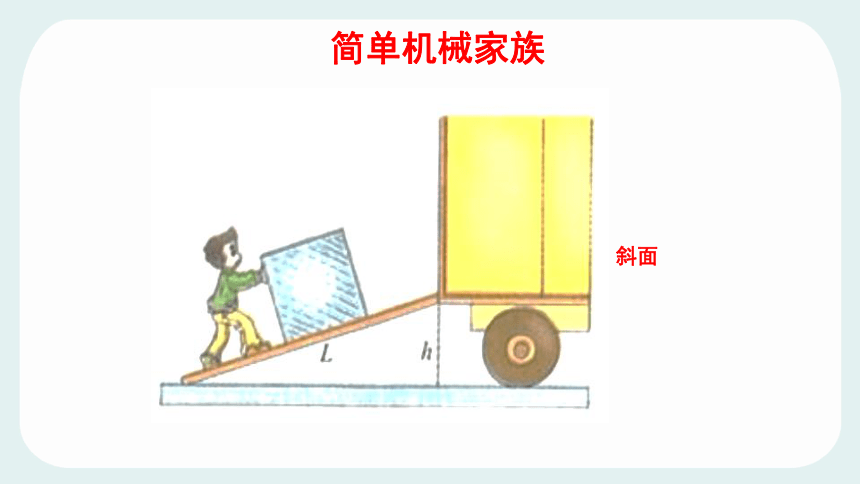

斜面
简单机械家族
一
新知
轮轴

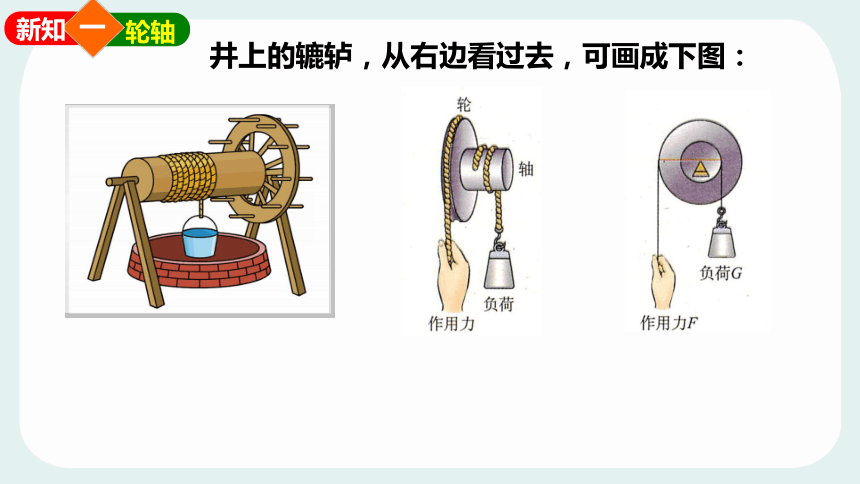

井上的辘轳，从右边看过去，可画成下图：
一
新知
轮轴

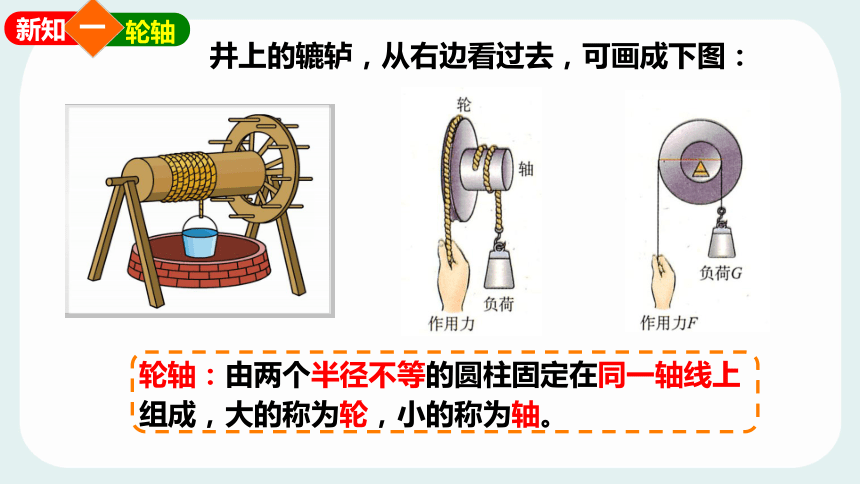

井上的辘轳，从右边看过去，可画成下图：
轮轴：由两个半径不等的圆柱固定在同一轴线上组成，大的称为轮，小的称为轴。
一
新知
轮轴

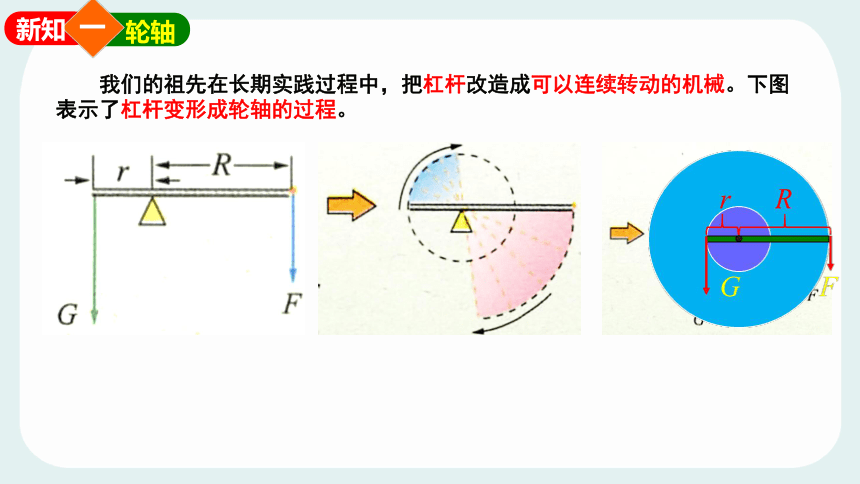

我们的祖先在长期实践过程中，把杠杆改造成可以连续转动的机械。下图表示了杠杆变形成轮轴的过程。
一
新知
轮轴
我们的祖先在长期实践过程中，把杠杆改造成可以连续转动的机械。下图表示了杠杆变形成轮轴的过程。
Gr=FR；R>r——省力杠杆
轮轴的两个主要功能：
一是改变用力大小，
二是改变物体的运动速度。
一
新知
轮轴
更多的轮轴实例
船舵
单车的踏板
螺丝刀
门的把手
一
新知
轮轴
更多的轮轴实例
二
新知
斜面
斜面：斜面是一个与水平面成一定夹角的倾斜平面。
如图所示，通过斜面将一个大箱子推进车厢，通常要比把箱子直接从地面搬到车厢省劲多了。
二
新知
斜面
h
l
f
F
G
N
W有用=G·h
W总=F·l
W额外=f·l
不做功
假设斜面很光滑，无摩擦
根据功的原理：
W有用 = W总，即
F·l=G·h
二
新知
斜面
h
l
f
F
G
N
W有用=G·h
W总=F·l
W额外=f·l
不做功
假设斜面很光滑，无摩擦
根据功的原理：
W有用 = W总，即
F·l=G·h
结论：斜面可以省力，但费距离。
二
新知
斜面
h
l
f
F
G
N
W有用=G·h
W总=F·l
W额外=f·l
不做功
二
新知
斜面
h
l
f
F
G
N
W有用=G·h
W总=F·l
W额外=f·l
不做功
二
新知
斜面
影响斜面机械效率的因素有两点
斜面的倾斜程度：
斜面越陡峭，越费力，机械效率越高。
斜面的光滑程度：
斜面越光滑，越省力，机械效率越高。
牛刀小试
4.如图所示，某人用F＝40N的推力匀速将一个重200 N的物体推上高h＝1m、长s＝8m的斜面，则此人对物体做的总功为________J，额外功为________J，摩擦力为________N，斜面的机械效率为________。
320
120
15
62.5%
斜面在生产、生活中的应用
二
新知
斜面
三
新知
螺旋
螺旋：可以看做是绕在圆柱上的斜面。
饮料瓶瓶盖、木螺丝、螺杆、螺母、螺旋式汽车千斤顶等都是应用螺旋的装置。
三
新知
螺旋
螺旋的工作特点
斜面变形成为螺旋的过程
螺旋和斜面一样，能省力，但要费距离；
螺旋还可以将旋转运动与沿轴向的运动进行相互转化。
下 课
