资源简介

(共24张PPT)
第九章 压强
9.3 跨学科实践：船闸
一根水管如此神奇？
1
知识点
连通器

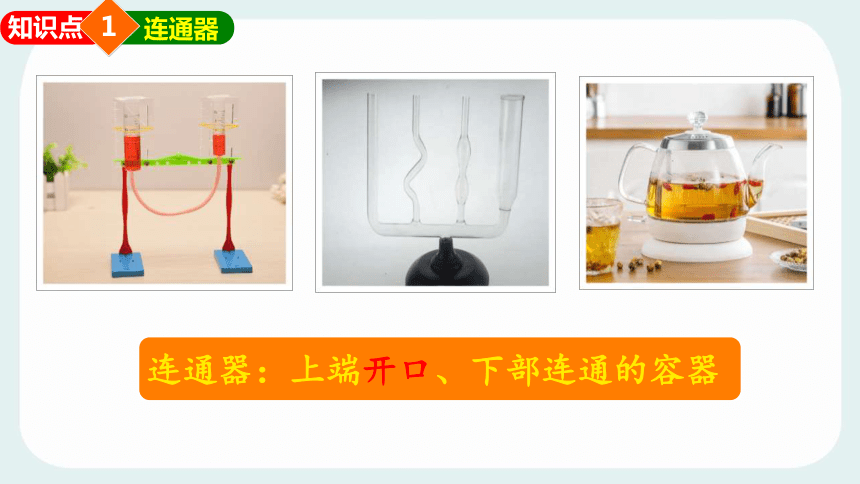

连通器：上端开口、下部连通的容器
1
知识点
连通器

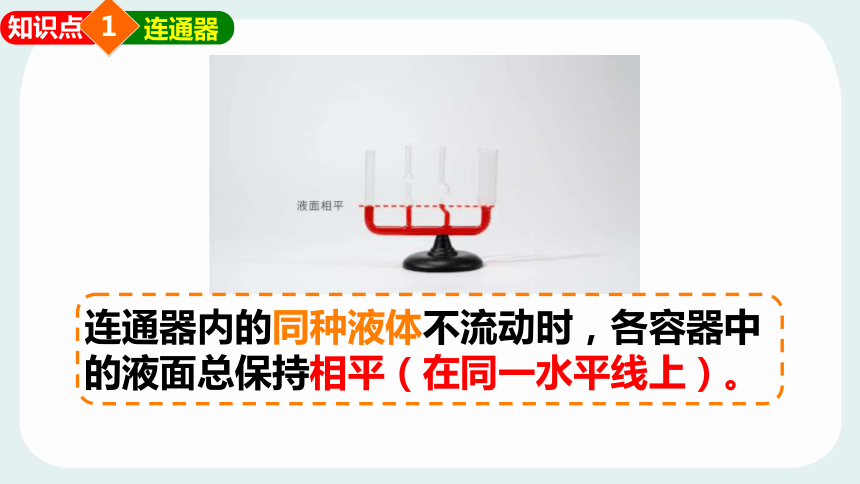

连通器内的同种液体不流动时，各容器中的液面总保持相平（在同一水平线上）。
1
知识点
连通器
连通器内的同种液体不流动时，各容器中的液面总保持相平（在同一水平线上）。
1
知识点
连通器

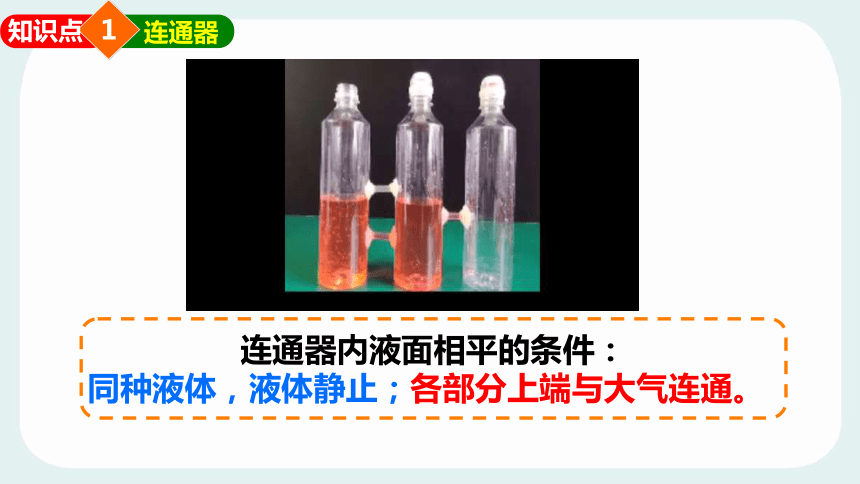

连通器内液面相平的条件：
同种液体，液体静止；各部分上端与大气连通。
1
知识点
连通器

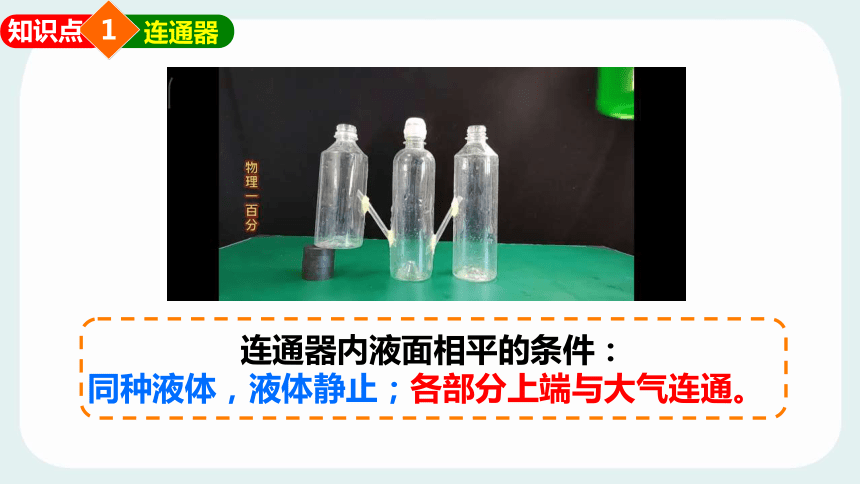

连通器内液面相平的条件：
同种液体，液体静止；各部分上端与大气连通。
1
知识点
连通器

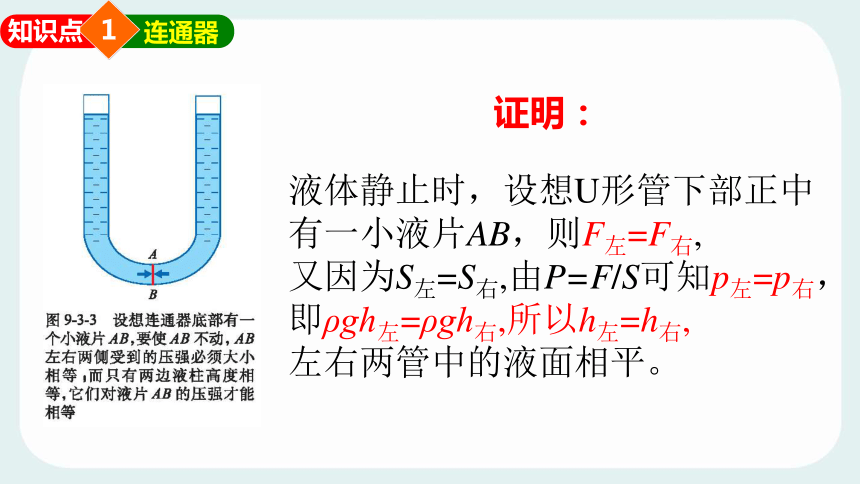

证明：
液体静止时，设想U形管下部正中有一小液片AB，则F左=F右,
又因为S左=S右,由P=F/S可知p左=p右，
即ρgh左=ρgh右,所以h左=h右,
左右两管中的液面相平。
2
知识点

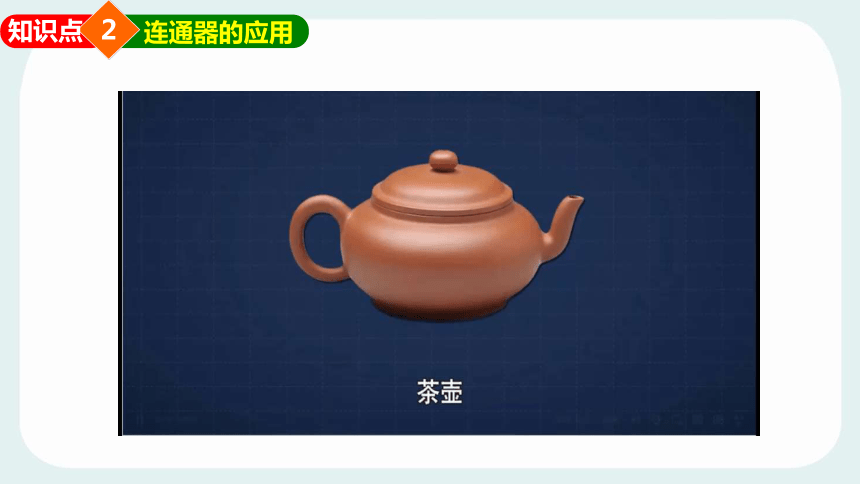

连通器的应用
2
知识点
连通器的应用
船闸
2
知识点
连通器的应用
中华民族的智慧
2
知识点
连通器的应用
提梁倒注壶
明
九龙公道杯
宋
两心壶
宋
2
知识点
连通器的应用
两心壶
2
知识点
连通器的应用
提梁倒注壶
2
知识点
连通器的应用
九龙公道杯
2
知识点
连通器的应用
牛刀小试
1.连通器在日常生活和生产中应用广泛，如图所示事例中不是利用连通器原理工作的是(　　)
A
牛刀小试
2. 如图是某水渠跨路面两侧的截面示意图，两侧水渠和中间的涵洞可以看作是一个________。当水不流动时，水对A点的压强______（选填“大于”、“等于”或“小于”）水对B点的压强。
连通器
小于
牛刀小试
3.如图所示，在容器左边装的是清水，容器右边装的是油，此时左右液面相平，且处于静止状态，如果将阀门K打开，下列说法正确的是（　　）
A．右边油向左边流动
B．左边清水向右流动
C．左右两边的液体保持静止
D．无法判断
B
牛刀小试
4. 如图，A、B为两容器，用一带阀门的管子相连，装有同一种液体，液面相平，则a、b两处的压强pa______pb(填“＞”“＜”或“＝”)。当打开阀门时，液体__________(填“流动”或“不流动”)。
＜
不流动
牛刀小试
D
5. 图中是船通过船闸从上游驶往下游的过程示意图，其正确的顺序应为（　　）
A．甲乙丙丁 B．甲丙乙丁
C．甲丁丙乙 D．甲丙丁乙
下 课
Thanks!
