第七章 力
7.3 弹力 弹簧测力计

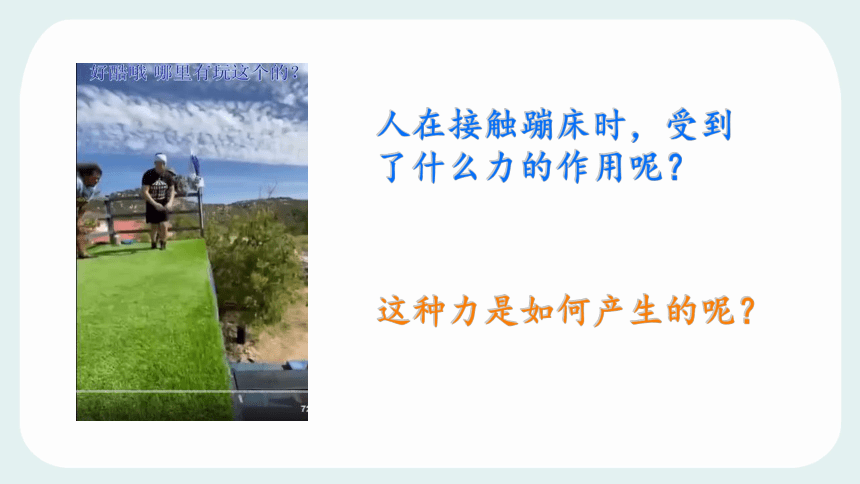

人在接触蹦床时，受到了什么力的作用呢？
这种力是如何产生的呢？

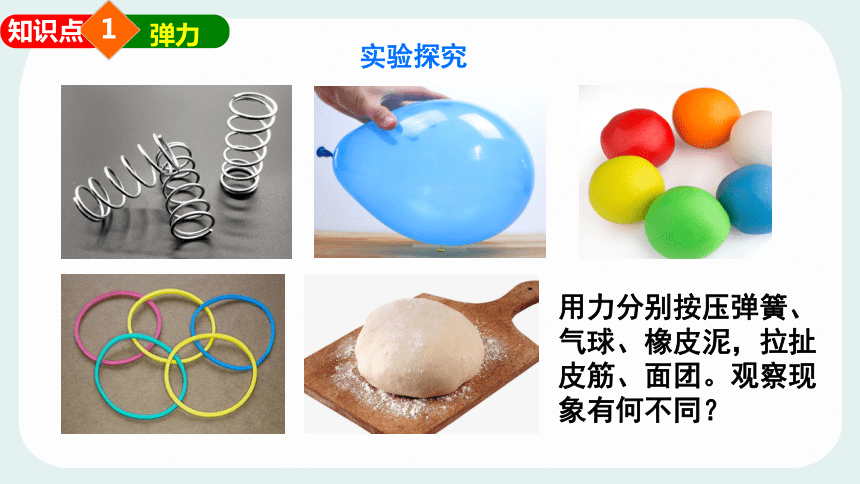

用力分别按压弹簧、气球、橡皮泥，拉扯皮筋、面团。观察现象有何不同？
1
知识点
弹力
实验探究
弹性
1
知识点
弹力

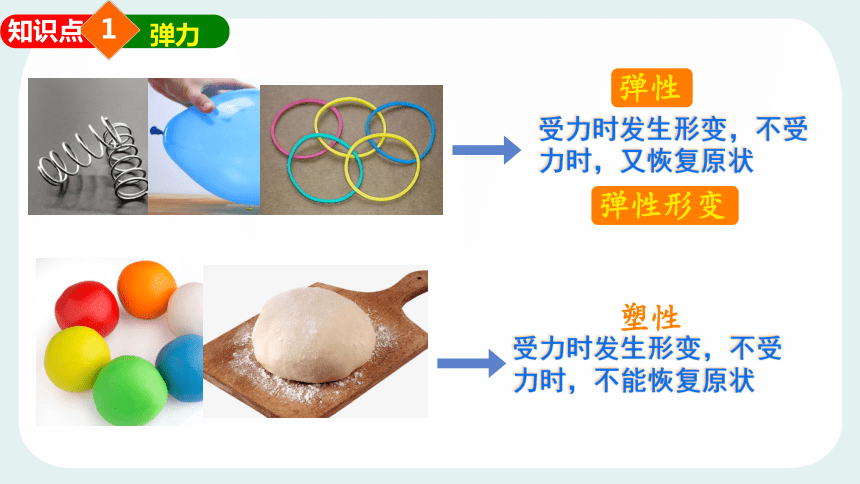

受力时发生形变，不受力时，又恢复原状
塑性
受力时发生形变，不受力时，不能恢复原状

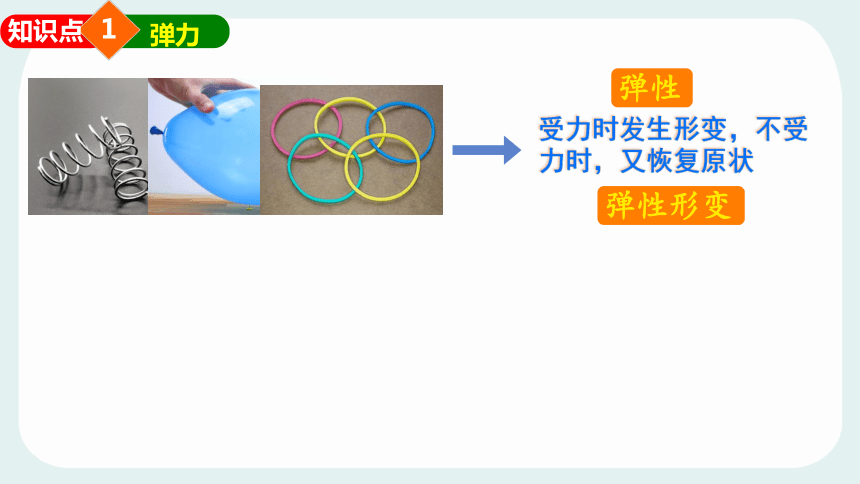

弹性形变
弹性
受力时发生形变，不受力时，又恢复原状
1
知识点
弹力
弹性形变
弹性
受力时发生形变，不受力时，又恢复原状
1
知识点
弹力
弹性形变

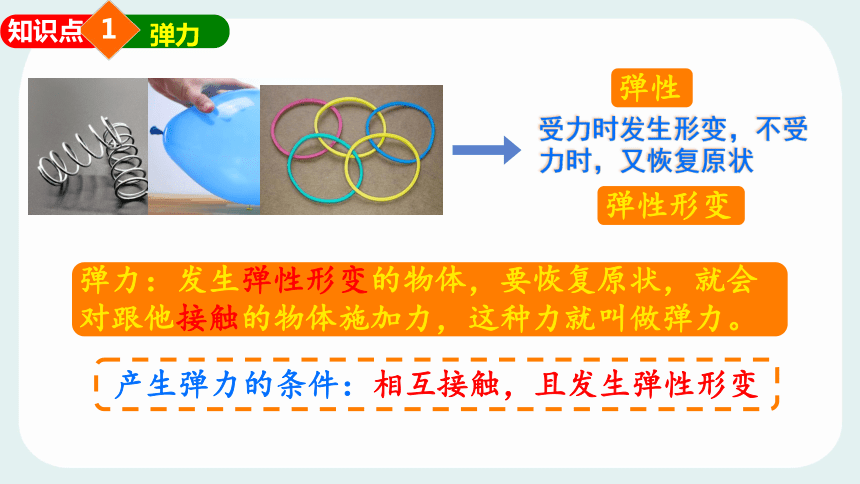

弹力：发生弹性形变的物体，要恢复原状，就会对跟他接触的物体施加力，这种力就叫做弹力。
产生弹力的条件：相互接触，且发生弹性形变
1
知识点
弹力
弹力的方向与其发生形变的方向相反

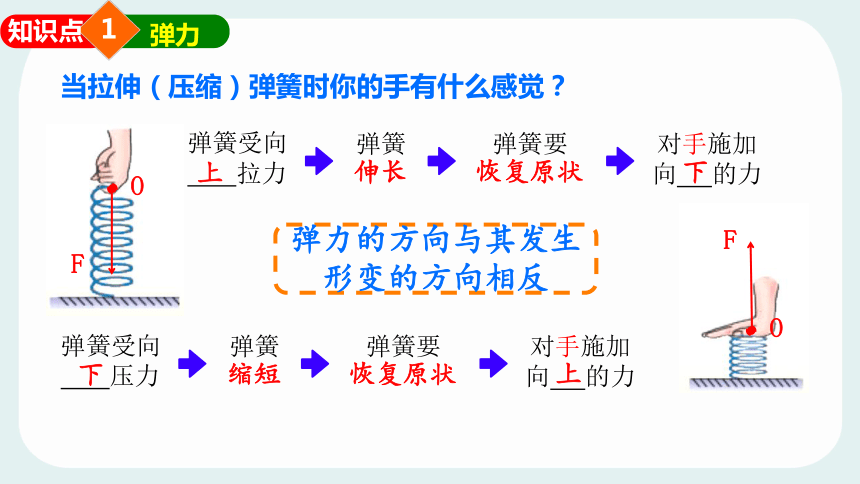

当拉伸（压缩）弹簧时你的手有什么感觉？
O
F
弹簧受向
拉力
弹簧
弹簧要
对手施加
向 的力
上
伸长
恢复原状
下
弹簧受向
压力
弹簧
弹簧要
对手施加
向 的力
缩短
恢复原状
上
下
O
F
1
知识点
弹力

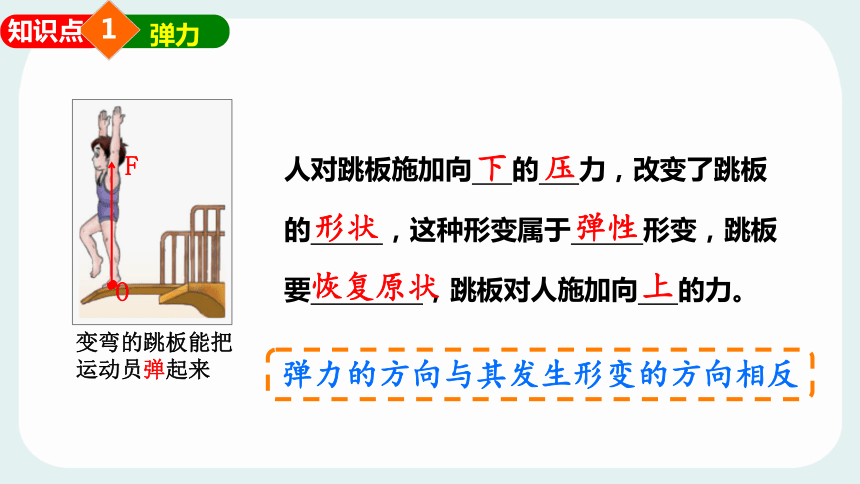

变弯的跳板能把运动员弹起来
人对跳板施加向 的 力，改变了跳板的 ，这种形变属于 形变，跳板要 ，跳板对人施加向 的力。
下
压
形状
弹性
恢复原状
上
O
F
弹力的方向与其发生形变的方向相反
1
知识点
弹力

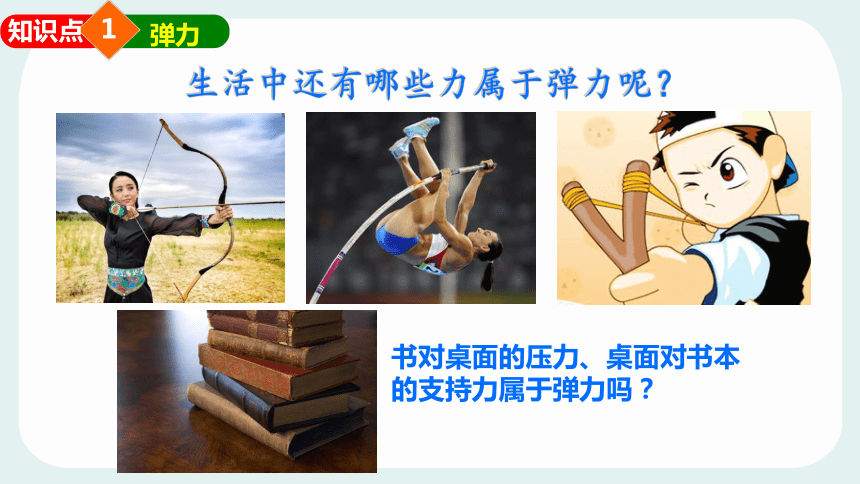

生活中还有哪些力属于弹力呢？
书对桌面的压力、桌面对书本的支持力属于弹力吗？
1
知识点
弹力
1
知识点
弹力
书对桌面的压力、桌面对书本的支持力属于弹力吗？
书和桌面发生了弹性形变吗？
书发生了形变，要恢复原状，要向下恢复，所以产生向下的弹力 ----压力
桌子发生了形变，要恢复原状，要向上恢复，所以产生向上的弹力 ----支持力
压力、支持力、拉力、推力等都是弹力
2
知识点
弹簧测力计
弹簧的弹力和他的伸长量有什么关系呢？
2
知识点
弹簧测力计
在一定范围内,弹簧受到的拉力越大,弹簧伸长就越长。
在弹性限度内，弹簧的弹力和伸长量成正比。
2
知识点
弹簧测力计
弹簧测力计
原理：在弹性限度内，弹簧的弹力和伸长量成正比。
弹簧
刻度盘
指针
挂钩
2
知识点
弹簧测力计
2
知识点
弹簧测力计
弹簧测力计的使用
一看：看清弹簧测力计的量程和分度值。
不要超过弹簧测力计的量程。二调：使用前要将指针调零。
三测：弹簧伸长的方向应与受力方向一致。
四读：视线必须与刻度盘垂直并且与指针平齐。
右侧弹簧测力计的
量 程： ；
分度值： ；
0~1N
0.02N
牛刀小试
1.在物理实验室中常用_____________测量力的大小,它是利用__________________________________的原理制成的，加在它两边的力不能超过它的_______。
弹簧测力计
量 程
弹簧的伸长量和受到的拉力成正比
牛刀小试
2.如图展示了几位同学使用弹簧测力计的情景，其中测量方法错误的是(　 　)
D
牛刀小试
3.使用弹簧测力计测量力的过程，有如下操作：
①轻轻来回拉动两次挂钩.
②把待测力加在挂钩上.
③观察弹簧测力计的量程，弄清其刻度值即每一小格表示多少牛.
④调整弹簧测力计指针位置.
⑤待指针稳定后读数.
上述操作，正确的顺序是( )
A.①②③④⑤ B.②③④①⑤
C.④①②③⑤ D.③④①②⑤
D
3
知识点
相互作用力
3
知识点
相互作用力
拔河比赛中两边的拉力相等吗？
F1
F2
F4
F3
F1与F2、F3与F4各是一对相互作用力
F1=F3吗？
相互作用力
大小相等、方向相反；作用点不同
绳/弹簧两端的力始终沿绳/弹簧伸缩的方向，大小相等
牛刀小试
1．如图所示，一根弹簧，A端固定在墙上，在弹性限度内用手匀速向右水平拉动弹簧B端，使弹簧伸长，下列有关弹簧弹力的描述正确的是（　　）
A．B端受到的拉力大于弹簧弹力
B．墙面A端不受弹簧弹力的作用
C．手受到的弹簧弹力方向水平向左
D．墙面A端受到的弹簧弹力方向水平向左
C
牛刀小试
2．如图所示，某人用12N的力沿水平方向向右拉一根轻质弹簧，弹簧对手的拉力为　 N，左侧墙壁对弹簧的拉力为　 N。
12
12
牛刀小试
3.如图甲所示，用水平拉力F1＝10N拉弹簧，弹簧伸长了2cm。现在两端同时用F2的力沿水平方向拉弹簧，如图乙所示，要使弹簧伸长2cm，则每个力F2为（　　）
A．5N B．10N C．20N D．40N
B
牛刀小试
4.如图所示，将弹簧测力计A、B的挂钩挂在一起，然后用手水平左右拉弹簧测力计的圆环，使其保持静止状态，当弹簧测力计A的示数为5N时，则弹簧测力计B的示数及右手对弹簧测力计B的拉力大小分别是（　　）
A．10N、5N B．5N、10N C．0N、10N D．5N、5N
D
下 课
Thanks!
