专项素养巩固训练卷(三)识图分析
类型一 示意图
1.如图是绿色植物光合作用过程示意图，①②③④表示相应的物质。下列叙述错误的是( )
A.光合作用必须在光下才能进行
B.图中①代表氧气，②代表二氧化碳
C.绿色植物叶肉细胞中的叶绿体是进行光合作用的场所
D.③和④所代表的物质分别通过叶脉的导管和筛管运输
2.如图①~④是女性生殖系统的不同器官。有关人的生殖，叙述正确的是 ( )
A.胎儿正常生活的场所是①
B.②与维持第二性征有关
C.③是女性的主要生殖器官
D.卵细胞在④与精子结合
3.如图是人体血管示意图，箭头为血流方向。请据图判断，下列图示中一定为动脉的是( )
4.如图是人体部分生理活动示意图，图中数字表示心脏的四个腔，字母表示血管，甲表示物质，据图分析正确的是 （）
A. a、b分别表示肺动 外界═肺泡═肺泡周围毛细血管
脉和肺静脉
B.③、④分别表示左心室和右心室
C. c中血液的含氧量高于d中血液的含氧量
D.参与甲形成的消化腺有胃腺、肠腺和胰腺

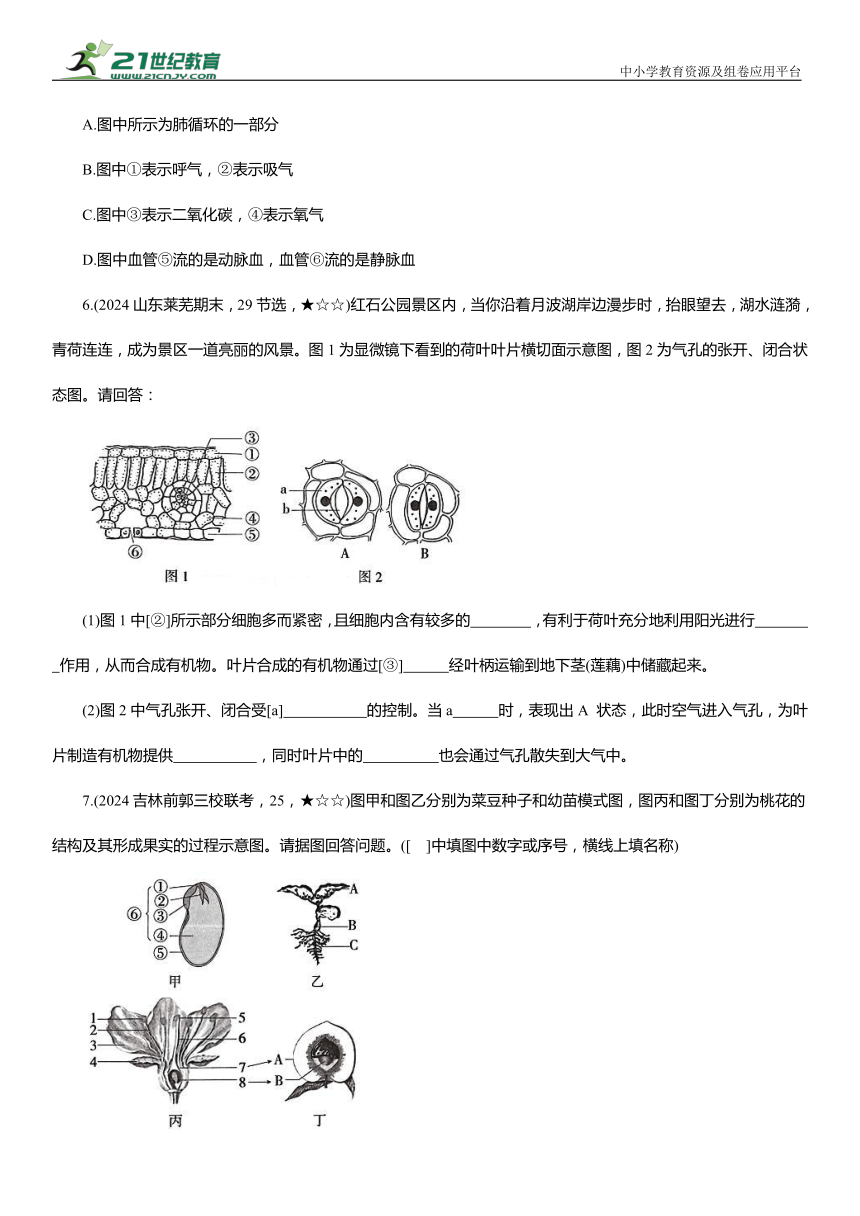

5.如图是人体呼吸以及肺泡与血液的气体交换过程示意图。下列叙述正确的是 ( )
A.图中所示为肺循环的一部分
B.图中①表示呼气，②表示吸气
C.图中③表示二氧化碳，④表示氧气
D.图中血管⑤流的是动脉血，血管⑥流的是静脉血
6.(2024山东莱芜期末，29节选，★☆☆)红石公园景区内，当你沿着月波湖岸边漫步时，抬眼望去，湖水涟漪，青荷连连，成为景区一道亮丽的风景。图1为显微镜下看到的荷叶叶片横切面示意图，图2为气孔的张开、闭合状态图。请回答：
(1)图1中[②]所示部分细胞多而紧密，且细胞内含有较多的 ，有利于荷叶充分地利用阳光进行 作用，从而合成有机物。叶片合成的有机物通过[③] 经叶柄运输到地下茎(莲藕)中储藏起来。
(2)图2中气孔张开、闭合受[a] 的控制。当a 时，表现出A 状态，此时空气进入气孔，为叶片制造有机物提供 ，同时叶片中的 也会通过气孔散失到大气中。

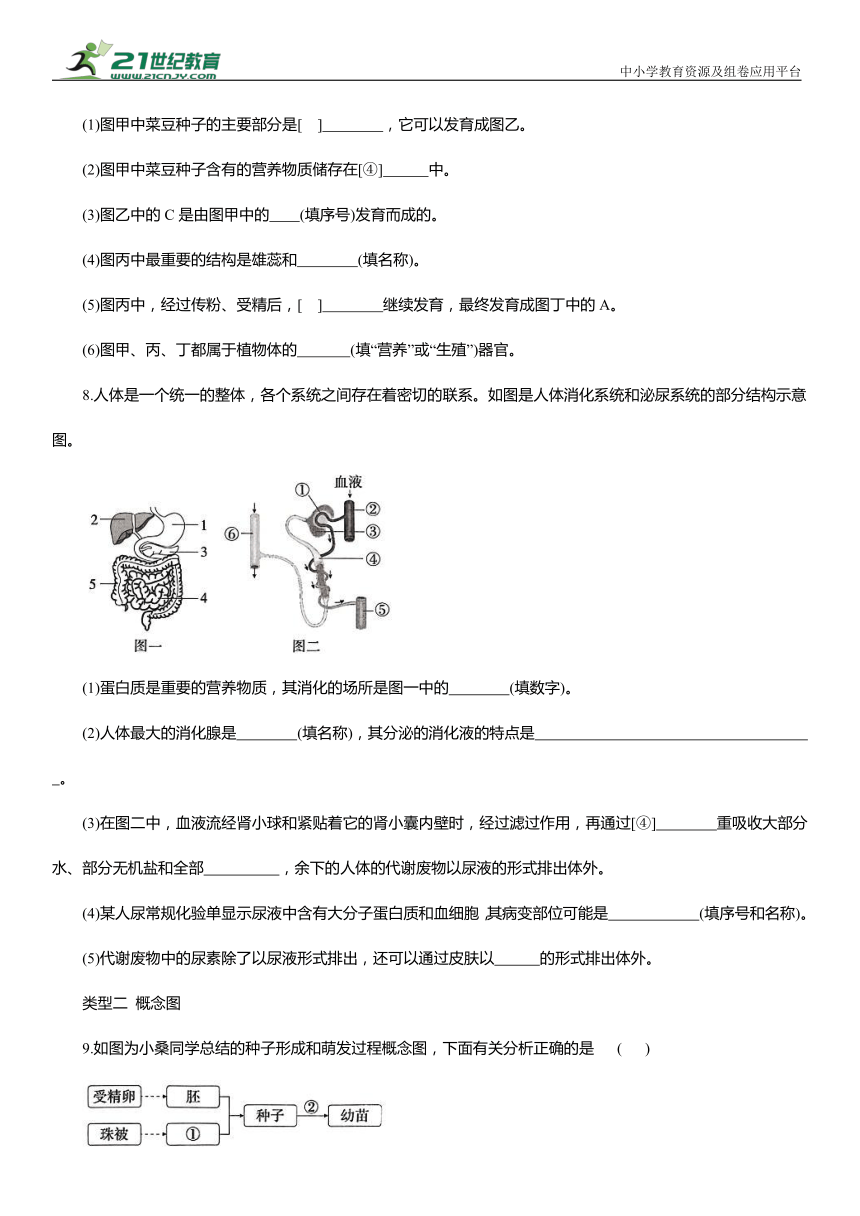

7.(2024吉林前郭三校联考，25，★☆☆)图甲和图乙分别为菜豆种子和幼苗模式图，图丙和图丁分别为桃花的结构及其形成果实的过程示意图。请据图回答问题。([ ]中填图中数字或序号，横线上填名称)
(1)图甲中菜豆种子的主要部分是[ ] ，它可以发育成图乙。
(2)图甲中菜豆种子含有的营养物质储存在[④] 中。
(3)图乙中的C是由图甲中的 (填序号)发育而成的。
(4)图丙中最重要的结构是雄蕊和 (填名称)。
(5)图丙中，经过传粉、受精后，[ ] 继续发育，最终发育成图丁中的A。
(6)图甲、丙、丁都属于植物体的 (填“营养”或“生殖”)器官。
8.人体是一个统一的整体，各个系统之间存在着密切的联系。如图是人体消化系统和泌尿系统的部分结构示意图。
(1)蛋白质是重要的营养物质，其消化的场所是图一中的 (填数字)。
(2)人体最大的消化腺是 (填名称)，其分泌的消化液的特点是 。
(3)在图二中，血液流经肾小球和紧贴着它的肾小囊内壁时，经过滤过作用，再通过[④] 重吸收大部分水、部分无机盐和全部 ，余下的人体的代谢废物以尿液的形式排出体外。
(4)某人尿常规化验单显示尿液中含有大分子蛋白质和血细胞，其病变部位可能是 (填序号和名称)。
(5)代谢废物中的尿素除了以尿液形式排出，还可以通过皮肤以 的形式排出体外。
类型二 概念图

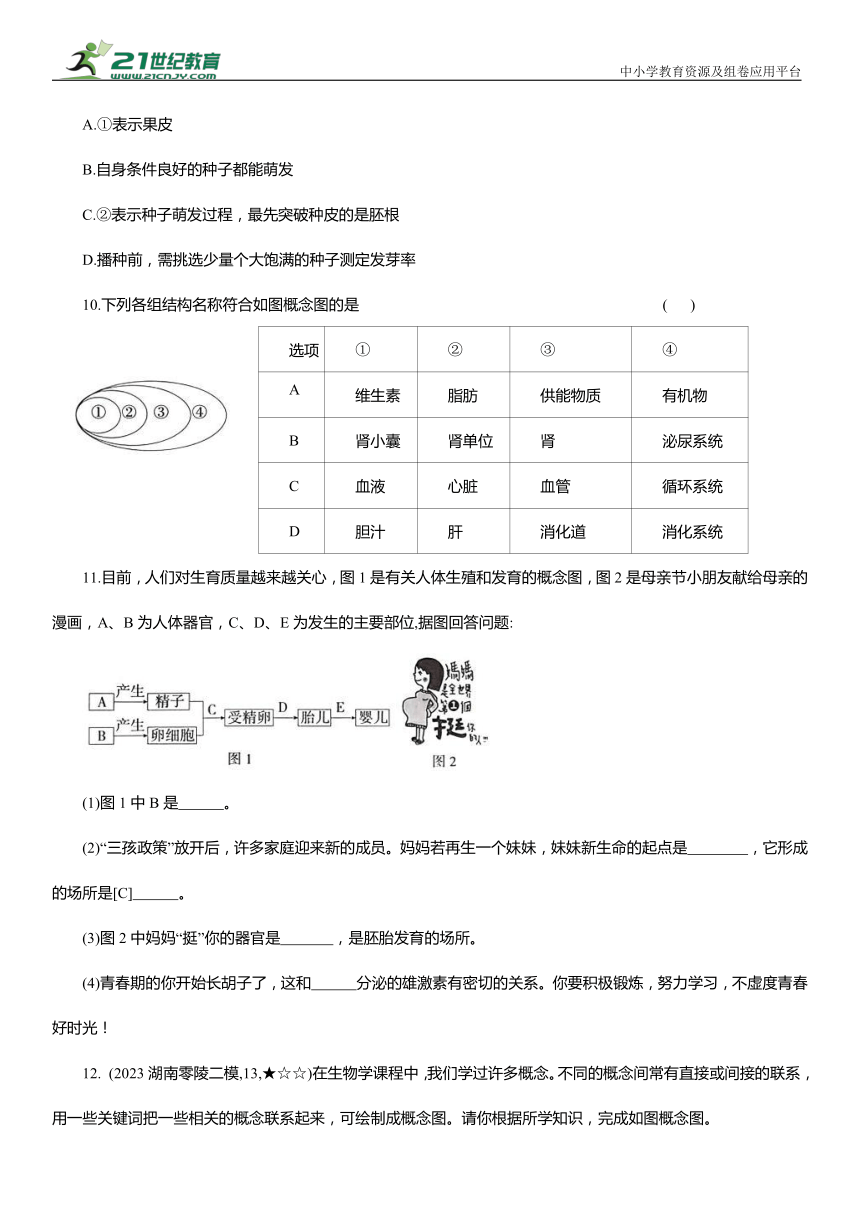

9.如图为小桑同学总结的种子形成和萌发过程概念图，下面有关分析正确的是 ( )
A.①表示果皮
B.自身条件良好的种子都能萌发
C.②表示种子萌发过程，最先突破种皮的是胚根
D.播种前，需挑选少量个大饱满的种子测定发芽率
10.下列各组结构名称符合如图概念图的是 ( )
选项 ① ② ③ ④
A 维生素 脂肪 供能物质 有机物
B 肾小囊 肾单位 肾 泌尿系统
C 血液 心脏 血管 循环系统
D 胆汁 肝 消化道 消化系统
11.目前，人们对生育质量越来越关心，图1是有关人体生殖和发育的概念图，图2是母亲节小朋友献给母亲的漫画，A、B为人体器官，C、D、E为发生的主要部位,据图回答问题:
(1)图1中B是 。
(2)“三孩政策”放开后，许多家庭迎来新的成员。妈妈若再生一个妹妹，妹妹新生命的起点是 ，它形成的场所是[C] 。
(3)图2中妈妈“挺”你的器官是 ，是胚胎发育的场所。
(4)青春期的你开始长胡子了，这和 分泌的雄激素有密切的关系。你要积极锻炼，努力学习，不虚度青春好时光！

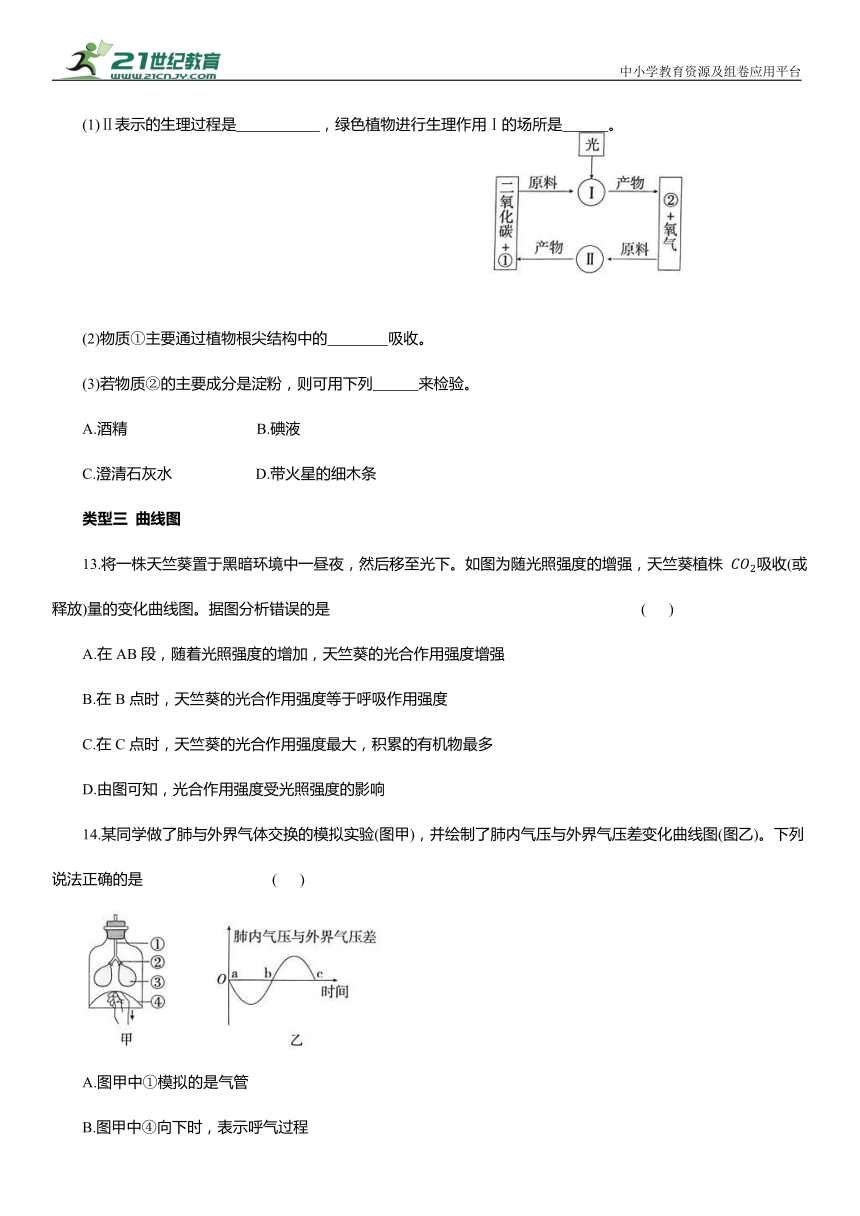

12. (2023湖南零陵二模,13,★☆☆)在生物学课程中，我们学过许多概念。不同的概念间常有直接或间接的联系，用一些关键词把一些相关的概念联系起来，可绘制成概念图。请你根据所学知识，完成如图概念图。
(1)Ⅱ表示的生理过程是 ，绿色植物进行生理作用Ⅰ的场所是 。
(2)物质①主要通过植物根尖结构中的 吸收。
(3)若物质②的主要成分是淀粉，则可用下列 来检验。
A.酒精 B.碘液
C.澄清石灰水 D.带火星的细木条
类型三 曲线图
13.将一株天竺葵置于黑暗环境中一昼夜，然后移至光下。如图为随光照强度的增强，天竺葵植株 吸收(或释放)量的变化曲线图。据图分析错误的是 ( )
A.在AB段，随着光照强度的增加，天竺葵的光合作用强度增强
B.在B点时，天竺葵的光合作用强度等于呼吸作用强度
C.在C点时，天竺葵的光合作用强度最大，积累的有机物最多
D.由图可知，光合作用强度受光照强度的影响
14.某同学做了肺与外界气体交换的模拟实验(图甲)，并绘制了肺内气压与外界气压差变化曲线图(图乙)。下列说法正确的是 ( )
A.图甲中①模拟的是气管
B.图甲中④向下时，表示呼气过程
C.图乙 ab段，膈肌处于舒张状态
D.图乙 bc段，膈肌处于收缩状态
15.如图为人体生长发育水平曲线图，由图能得出的正确信息是 ( )
A.男性进入青春期比女性早
B.生殖系统到青春期时迅速发育
C.神经系统到青春期才开始发育
D.神经系统、生殖系统的发育速度与身体总发育速度完全一致
16.学习了绿色开花植物的知识后，小明对家中种植了多年的文竹进行了详细的观察和记录，部分记录如图。请据图回答问题：
(1)种植过程中小明时常给文竹浇水、施肥，目的是 。
(2)小明在显微镜下观察叶状枝的细胞，记录在图1。若要将圆圈中的细胞移至视野中央，应该向 方向移动装片。图1中的a是细胞中的 (填结构名称)，据此推测叶状枝可以进行光合作用。图4是夏季晴朗的一天中文竹光合作用和呼吸作用强度随时间变化的曲线图，在 点，文竹体内积累的有机物最多。
(3)图2中文竹的雌蕊由 (填序号)构成。图3中果实内一般会有1~3粒种子，这是由于子房内至少含有1~3个 。文竹是被子植物，除用果实中的 繁殖外，还可通过将植株分成多株的方式进行繁殖。
1. B 光合作用的条件是光，必须在光下才能进行，A正确；题图是绿色植物光合作用过程示意图，则图中①是二氧化碳，②是氧气，B错误；叶绿体是光合作用的场所，C正确；③和④所代表的物质分别是水和有机物，二者分别通过叶脉的导管和筛管运输，D正确。
2. B 胎儿生活在母体的③子宫中，A错误；②卵巢分泌的雌激素与维持第二性征有关，B正确；②卵巢能够产生卵细胞和分泌雌激素，是女性主要的生殖器官，C错误；卵细胞在①输卵管内与精子结合形成受精卵，D错误。
3. D A血管内红细胞单行通过，是毛细血管；B血管内的血液从分支流向主干，是静脉；C血管管腔较大，不是毛细血管，但无法判断是动脉还是静脉；D血管内的血液从主干流向分支，是动脉。
4. A 肺循环的路线为③右心室→a肺动脉→肺部毛细血管网→b肺静脉→②左心房，A正确；根据图示可知，③、④分别表示右心室和左心室，B错误；c上、下腔静脉中血液的含氧量低于d 主动脉中血液的含氧量，C错误；淀粉的消化开始于口腔，在口腔中一小部分淀粉被唾液初步消化，进入小肠后被肠液和胰液彻底分解成葡萄糖，所以参与甲葡萄糖形成的消化腺有唾液腺、肠腺和胰腺，D错误。
5. A 肺循环的路线是右心室→⑤肺动脉→肺部毛细血管网→⑥肺静脉→左心房，A正确；根据图示箭头方向，①表示吸气，②表示呼气，B错误；当血液流经肺泡周围的毛细血管网时，血液中的二氧化碳进入肺泡，肺泡中的氧气进入血液，血液由静脉血变为动脉血，图示中③表示氧气，④表示二氧化碳，血管⑤流的是静脉血，血管⑥流的是动脉血，C、D错误。
6.答案：(1)叶绿体 光合 叶脉
(2)保卫细胞 吸水 二氧化碳 水、氧气
解析：(1)图1中②所示部分细胞多而紧密，且细胞内含有较多的叶绿体，有利于荷叶充分地利用阳光进行光合作用，合成有机物。叶片合成的有机物通过③叶脉中的筛管经叶柄运输到地下茎(莲藕)中储藏起来。(2)图2中气孔张开、闭合受a保卫细胞的控制。保卫细胞吸水时，气孔张开；反之，气孔关闭。当气孔张开时，空气进入气孔，为叶片制造有机物提供二氧化碳，同时水和叶片进行光合作用产生的氧气也会通过气孔散失到大气中。
7.答案:(1)⑥ 胚
(2)子叶
(3)③
(4)雌蕊
(5)7 子房
(6)生殖
解析：(1)图甲中，菜豆种子的主要部分是⑥胚。胚是新植物的幼体，可发育成图乙。(2)图甲中菜豆种子含有的营养物质储存在④子叶中。(3)图乙中的C根是由图甲中的③胚根发育而成的。(4)图丙中最重要的结构是雄蕊和雌蕊。(5)花经过传粉、受精后，7子房继续发育，最终发育成图丁中的A果实。(6)图甲是种子，图丙是花，图丁是果实，都与繁殖有关，属于生殖器官。
8.答案:(1)1和4(或1、4)
(2)肝 胆汁不含消化酶，但可以将脂肪乳化为脂肪微粒(意思正确即可)
(3)肾小管 葡萄糖
(4)①肾小球
(5)汗液
解析：(1)能够消化蛋白质的是1胃和4小肠。(2)人体最大的消化腺是肝，其分泌的胆汁不含消化酶，但是能将脂肪乳化为脂肪微粒，有利于脂肪的消化。(3)当血液流经肾小球时，除血细胞和大分子的蛋白质外，血浆中的一部分水、无机盐、葡萄糖和尿素等物质，都可以滤过到肾小囊腔内，形成原尿。当原尿流经肾小管时，全部葡萄糖、大部分水和部分无机盐被肾小管重新吸收，剩下的水、无机盐和尿素等形成尿液。(4)尿液中出现血细胞和大分子蛋白质，说明肾小球可能出现病变。(5)人体的排泄途径主要有三条：通过呼吸系统排出二氧化碳和少量的水；皮肤产生汗液，排出一部分水、无机盐和尿素；大部分水、无机盐和尿素通过泌尿系统排出体外。
9. C 珠被发育成①种皮，A错误；自身条件良好的种子还要具备种子萌发的环境条件才能萌发，B错误；②表示种子萌发过程，最先突破种皮的是胚根，C正确；播种前，需随机抽取部分种子测定发芽率，D错误。
10. B 维生素和脂肪都属于有机物，且维生素是非供能物质，A不符合题意；泌尿系统的主要器官是肾，肾结构和功能的基本单位是肾单位，肾单位由肾小球、肾小囊和肾小管等组成，B符合题意；循环系统由血液、心脏、血管组成，血液、心脏、血管三者是并列关系，C不符合题意；消化系统是由消化道和消化腺组成的，消化道包括口腔、咽、食管、胃、小肠、大肠、肛门等，消化腺有胃腺、肠腺、胰腺、肝等，D不符合题意。
11.答案:(1)卵巢
(2)受精卵 输卵管
(3)子宫
(4)睾丸
解析：(1)图1中的B是卵巢，能够产生卵细胞，分泌雌激素。(2)新生命的起点是受精卵。精子与卵细胞在C输卵管中结合形成受精卵。(3)子宫是胚胎发育的场所。(4)男性在睾丸分泌的雄激素的作用下，出现了声调低沉、喉结突出、长胡须等第二性征。
12.答案：(1)呼吸作用 叶绿体
(2)成熟区(或根毛)
(3)B
解析：(1)结合题图可知，Ⅱ表示的生理过程不需要光，是呼吸作用；绿色植物进行生理作用Ⅰ(光合作用)的场所是叶绿体。(2)物质①是水，主要通过植物根尖的成熟区(或根毛)吸收。(3)淀粉有遇碘变蓝的特性，我们经常用碘液来检验是否有淀粉存在。
13. C 由曲线可知，在AB段，二氧化碳释放量逐渐减少，说明随着光照强度的增加，天竺葵的光合作用强度增强，A正确；在B点时，天竺葵既不吸收二氧化碳也不释放二氧化碳，说明此时天竺葵的光合作用强度等于呼吸作用强度，B正确；在C点时，二氧化碳的吸收量最大，说明天竺葵的光合作用强度最大，BD段(B点除外)光合作用强度大于呼吸作用强度，有机物积累，因此题图中D点积累的有机物最多，C错误；分析题图可知，在一定光照强度范围内，随着光照强度的增加，二氧化碳吸收量逐渐增加，说明光合作用强度受光照强度的影响，D正确。
14. A 分析图甲可知，图甲中①模拟的是气管，A正确；图甲中④膈肌向下时，表示吸气过程，B错误；图乙 ab段(a、b点除外)肺内气压低于外界气压，表示吸气过程，膈肌处于收缩状态，C错误；图乙 bc段(b、c点除外)肺内气压高于外界气压，表示呼气过程，膈肌处于舒张状态，D错误。
15. B 由题图不能得出男性进入青春期比女性早的信息，A错误；由图可知，10岁之前生殖系统生长发育缓慢，进入青春期后生殖系统迅速发育，B正确；由题图可知，人从一出生神经系统就迅速发育，C错误；由题图可知，神经系统、身体总发育和生殖系统三者的发育速度并不一样，D错误。
16.答案：(1)为植物生长提供水和无机盐
(2)左下 叶绿体 f
(3)3、4、5 胚珠 种子
解析：(1)种植过程中小明时常给文竹浇水、施肥，目的是为植物生长提供水和无机盐。(2)显微镜观察到的物像是倒像，玻片的移动方向与物像的移动方向相反。若要将圆圈中的细胞移至视野中央，应该向左下方移动装片。文竹的叶状枝为绿色，说明含有大量a叶绿体，可以进行光合作用。由图4可知，曲线 bf段(b、f点除外)光合作用强度大于呼吸作用强度，有机物得以积累；在f点时，光合作用强度等于呼吸作用强度，因而在f点时，文竹体内积累的有机物最多。(3)由图2可知，文竹的雌蕊由3柱头、4花柱、5子房构成。图3中果实内一般会有1~3粒种子，是由于子房内至少含有1~3个胚珠。文竹除用果实中的种子繁殖外，还可通过将植株分成多株的方式进行繁殖。
