(共22张PPT)
液体压强
9.2
第九章 压强
人教版（2024）初/中/物/理——八年级下册 —————————————————————
第2课时

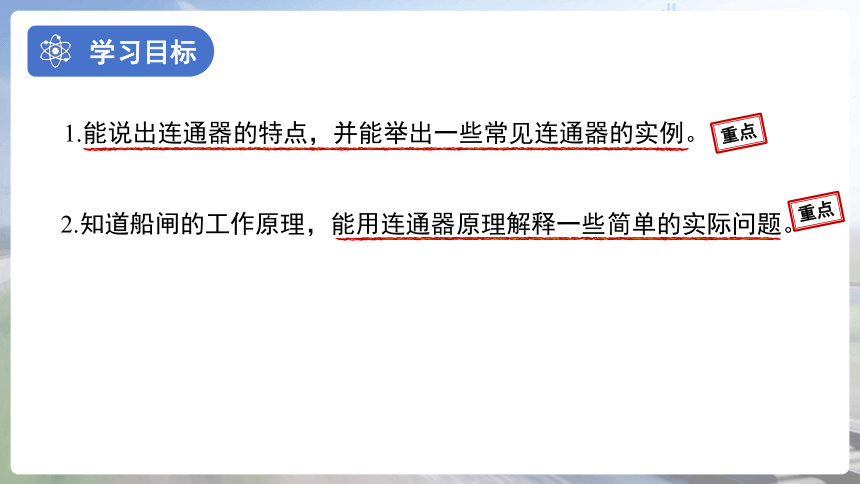

学习目标
1.能说出连通器的特点，并能举出一些常见连通器的实例。
2.知道船闸的工作原理，能用连通器原理解释一些简单的实际问题。
重点
重点
新课引入

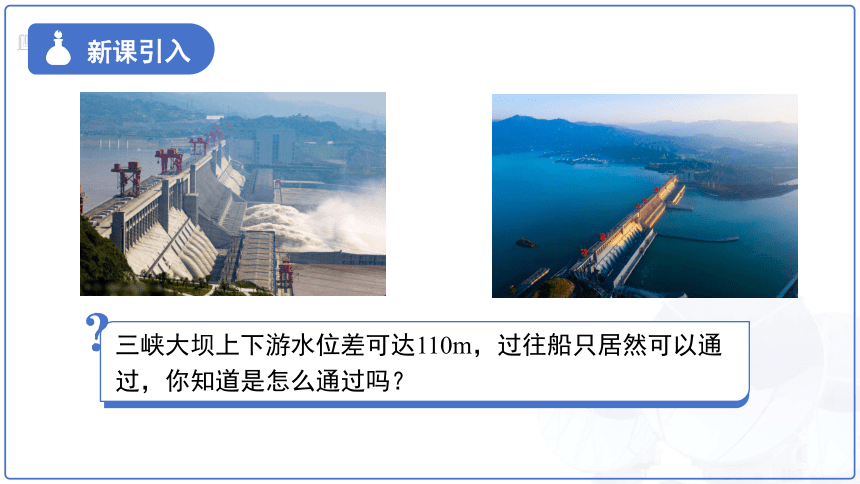

三峡大坝上下游水位差可达110m，过往船只居然可以通过，你知道是怎么通过吗？
知识构建

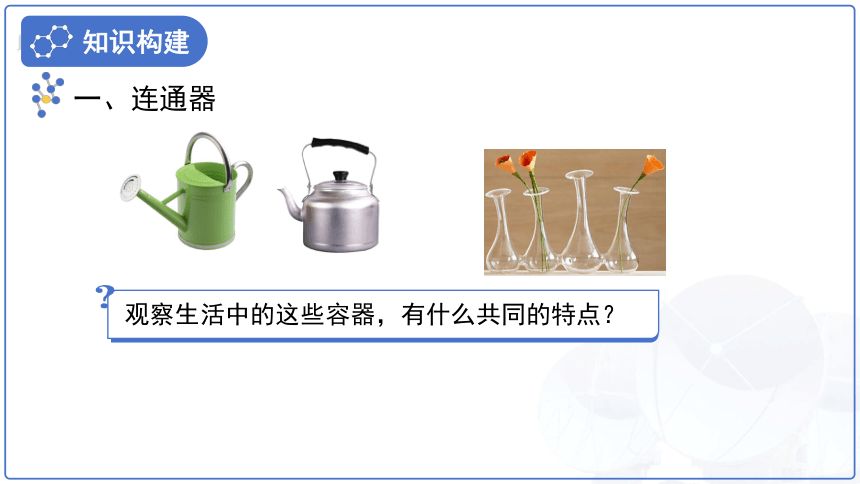

观察生活中的这些容器，有什么共同的特点？
一、连通器

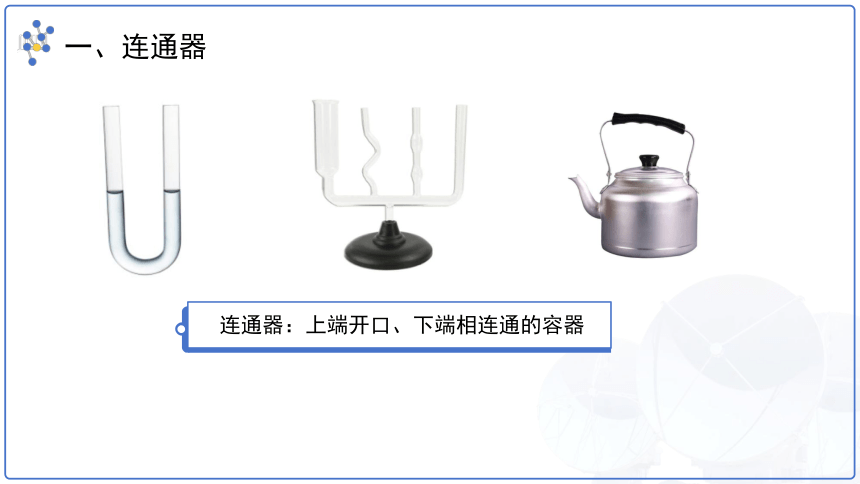

连通器：上端开口、下端相连通的容器
一、连通器
同种液体
不同种液体

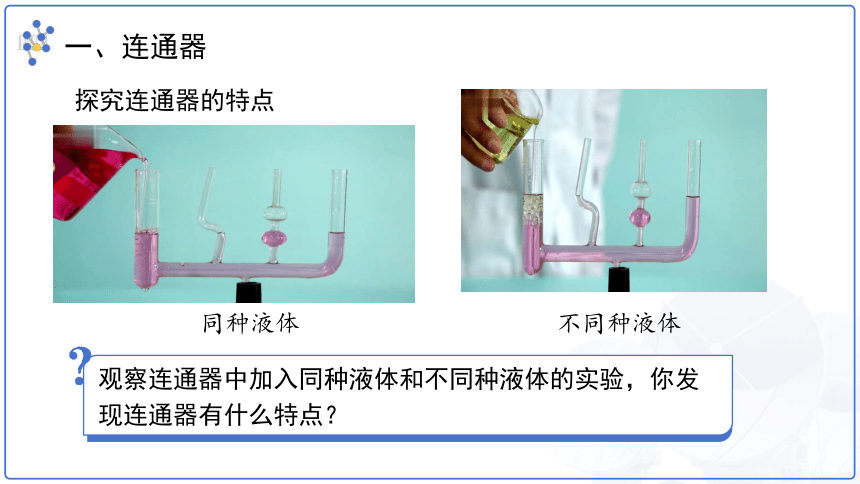

探究连通器的特点
观察连通器中加入同种液体和不同种液体的实验，你发现连通器有什么特点？
一、连通器

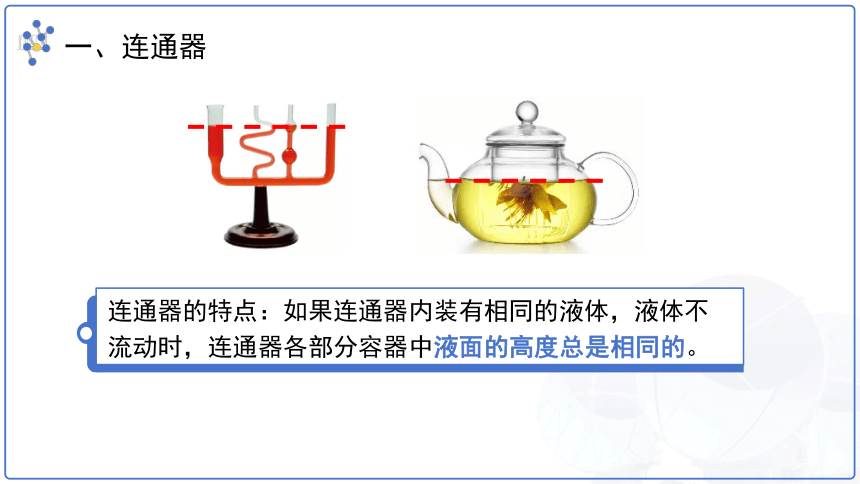

连通器的特点：如果连通器内装有相同的液体，液体不流动时，连通器各部分容器中液面的高度总是相同的。
一、连通器
一、连通器
A
F1
F2
F1 = F2
p1S = p2S
p1 = p2
ρgh1 = ρgh2
h1 = h2
h2
h1

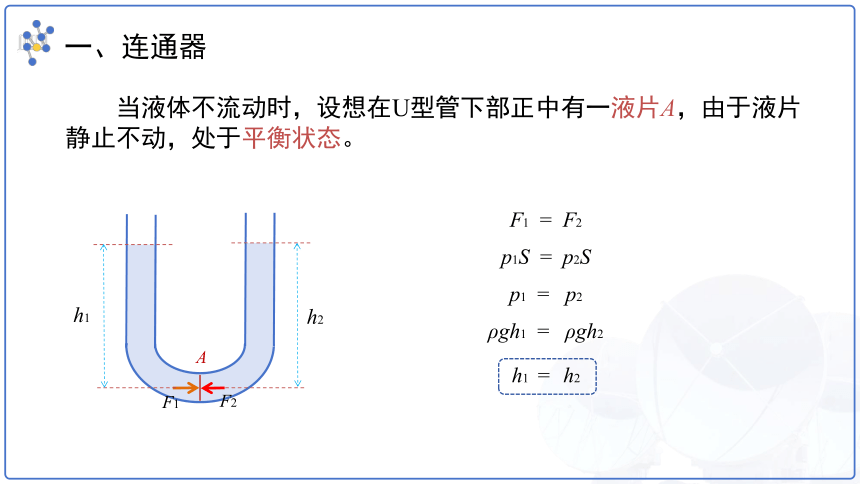

当液体不流动时，设想在U型管下部正中有一液片A，由于液片静止不动，处于平衡状态。
二、连通器的应用

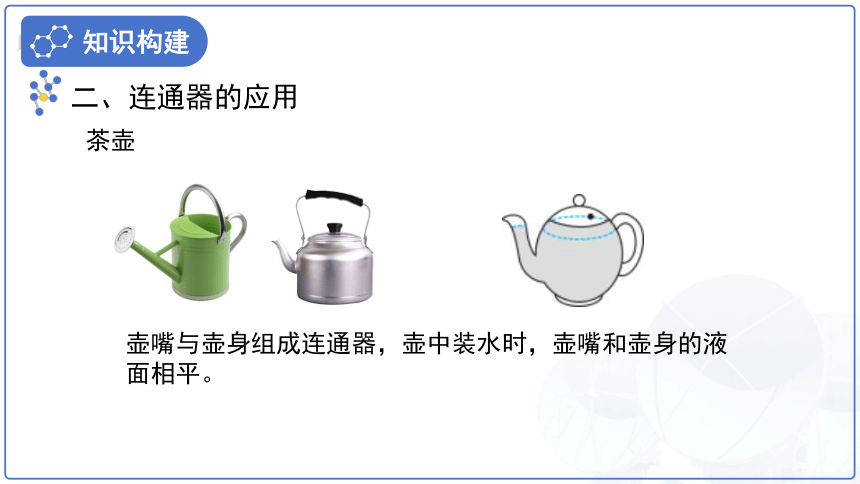

茶壶
壶嘴与壶身组成连通器，壶中装水时，壶嘴和壶身的液面相平。
知识构建
二、连通器的应用
排水管的U形存水弯
存水弯
下水管道、地漏的存水弯，是连通器。正常使用时应充满水，阻碍下水道内的臭味从下水管进入洗手间内。
地漏的存水杯
牲畜自动饮水机
储水槽与饮水槽构成连通器，水位不相平时水就能流动，使水槽内始终有水。
牲畜自动饮水机
二、连通器的应用
锅炉水位计
锅炉水位计
锅炉与外面的水位计构成连通器，使工人能够直接观察到锅炉中水位的高度。
二、连通器的应用
在房屋装修时，工人师傅常拿一根装有水的长透明塑料软管，贴着墙面在软管两端的水面处作出标记，将标记连成直线，即得到一条水平线。
房屋装修时的应用
二、连通器的应用
供水系统
水塔的供水系统利用连通器原理向各家供水
二、连通器的应用
三峡船闸——世界上最大的人造连通器
二、连通器的应用
三峡船闸——世界上最大的人造连通器
二、连通器的应用
1.关闭下游阀门B，打开上游阀门A，闸室和上游水道构成了一个连通器
2.闸室水面上升到和上游水面相平后， 打开上游闸门C， 船驶入闸室。
3.闸室水面下降到跟下游水面相平后，打开下游闸门D，船驶向下游。
4.关闭上游闸门C和阀门A，打开下游阀门B，闸室和下游水道构成了一 个连通器。
二、连通器的应用
1.关于连通器，下列说法正确的是（ ）
A. 底部互相连通的容器叫连通器
B. 连通器里的液体不流动时液面总是相平的
C. 连通器中至少有两个开口
D. 连通器中，液面高低与容器的形状有关
C
知识迁移
上端开口、下端连通的容器叫做连通器，A选项错误；连通器里的同种液体不流动时，各容器中的液面高度总是相同的，B选项错误；连通器中，液面高低与容器的形状无关，D选项错误
下列示例中不是利用连通器原理工作的是（　　）
A．锅炉水位 B．U形“反水弯”
C．拦河坝 D．三峡船闸
C
知识迁移
拦河坝做成上窄下宽是因为液体压强随深度的增加而增大
加在密闭液体上的压强，能够大小不变地被液体向各个方向传递。
两个活塞，与同一容器的液体相接触。施加于小活塞的压强被液体大小不变地传递给大活塞，大活塞便可以产生一个与其表面面积成正比的力。
应用
帕斯卡定律
液压机
F1
F2
S1
S2
=
F1
F2
S1
S2
知识拓展
知识小结
连通器
知识点1相交线
连通器：上端开口、下端相连通的容器
液体的压强
连通器特点：连通器里装的是相同的液体，当液体不流动时，连通器各部分中的液面高度总是相同的。
连通器的应用
水壶、存水弯、牲畜自动饮水机、锅炉水位计、装修时水管找平、存水系统、船闸
