绝密★考试结束前
高三技术 试题
本试卷分两部分，第一部分信息技术，第二部分通用技术。满分100分，考试时间90分钟。
第二部分 通用技术（共50分）
一、选择题（本大题共12小题，每小题2分，共24分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）
1. 如图所示为一款“机器狗挑山工”产品及其评价图。根据评价图，下列分析中不合理的（ ）
A. 该评价图是对最终产品的评价 B. 经济性较低
C. 续航时间较长 D. 较好的解决了人工搬运问题
【答案】B
2. 如图所示的鱼形带盖刮鱼鳞器，方便去鱼鳞。下列关于该产品设计的分析评价中，不恰当的是（ ）
A. 方案采用了仿生法构思
B. 把柄长度，考虑了人的静态尺寸
C. 鱼鳞仓带盖设计，方便收集鱼鳞，实现了人机关系的高效目标
D. 挂孔设计，可悬挂不占用空间，主要从物的角度考虑
【答案】D

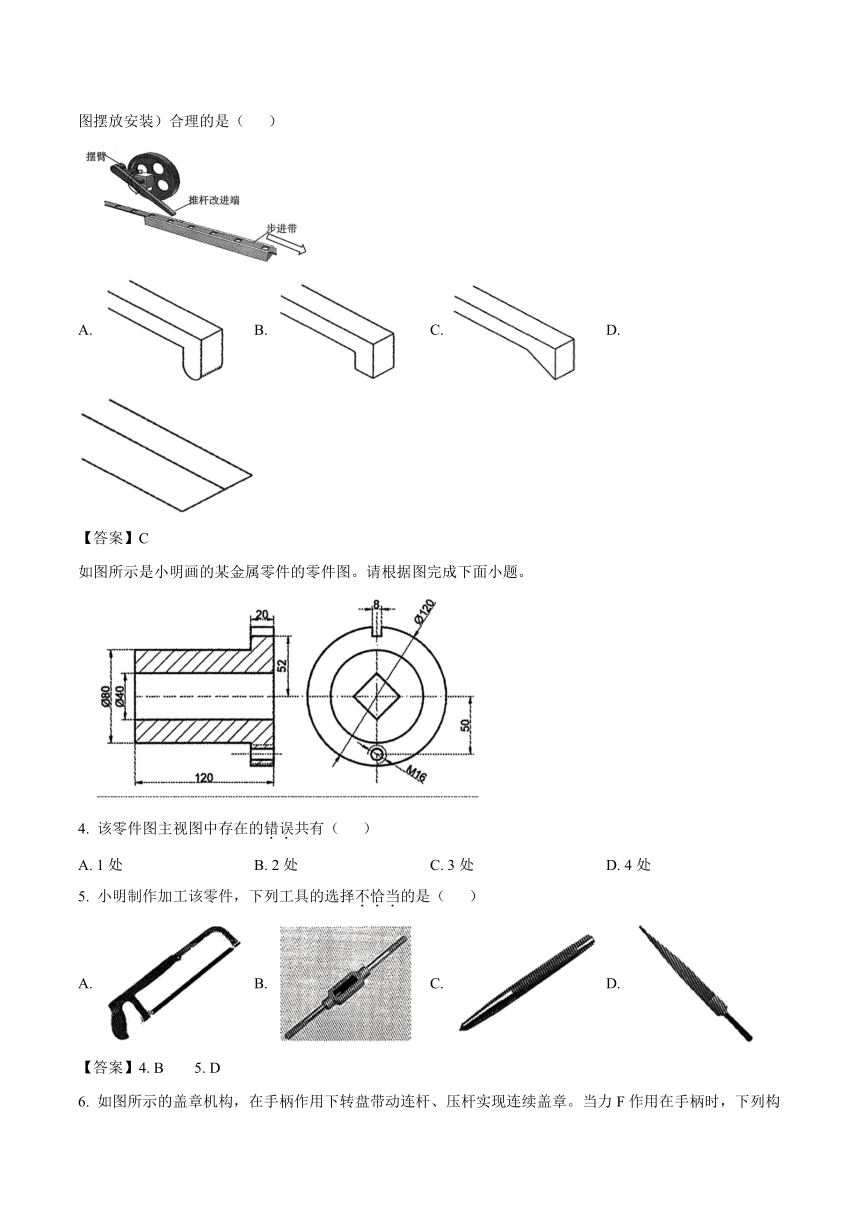

3. 如图所示的步进机构，连续旋转的摆臂与推杆连接处可转动，推杆一端作用在步进带方孔上，实现步进带持续间断移动的功能。已知摆臂旋转和步进带移动方向如图，推杆一端结构需要改进，下列改进方案（如图摆放安装）合理的是（ ）
A. B. C. D.
【答案】C
如图所示是小明画的某金属零件的零件图。请根据图完成下面小题。
4. 该零件图主视图中存在的错误共有（ ）
A. 1处 B. 2处 C. 3处 D. 4处
5. 小明制作加工该零件，下列工具的选择不恰当的是（ ）
A. B. C. D.
【答案】4. B 5. D

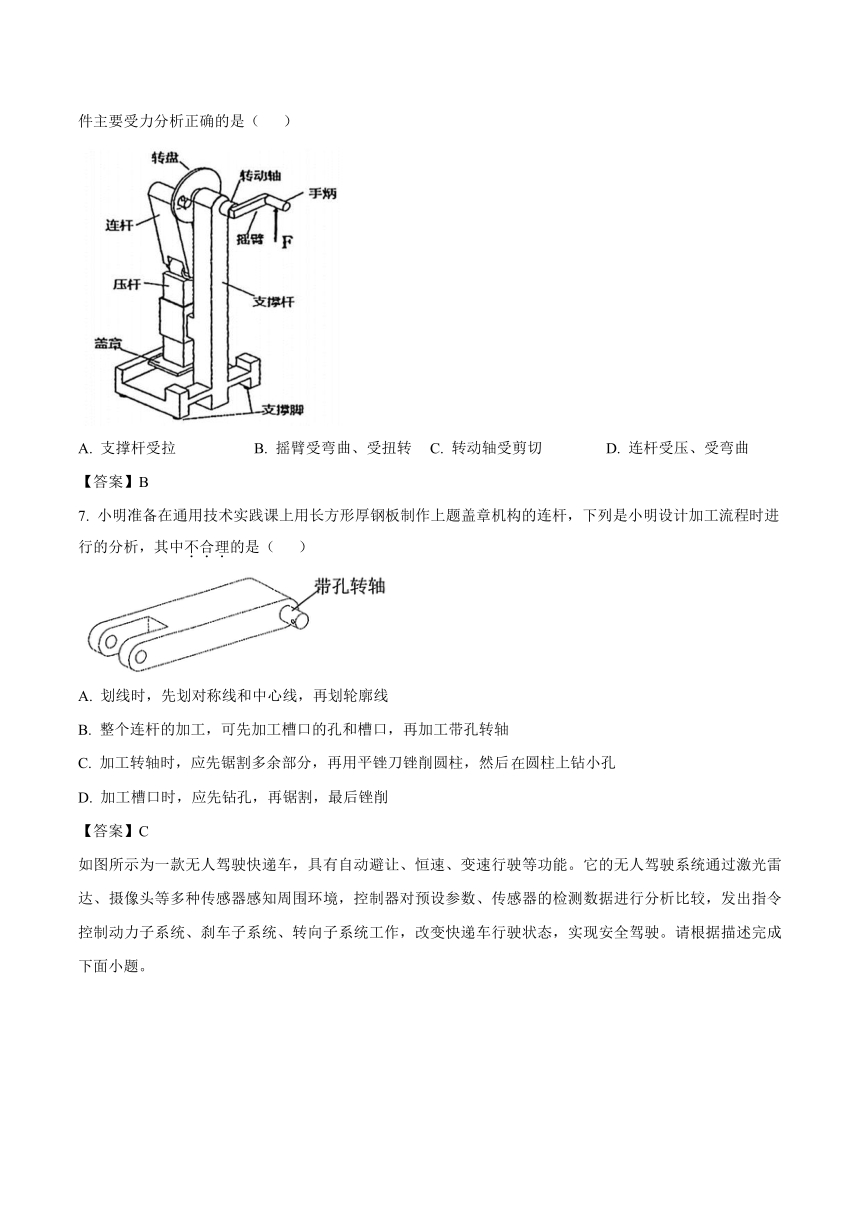

6. 如图所示的盖章机构，在手柄作用下转盘带动连杆、压杆实现连续盖章。当力F作用在手柄时，下列构件主要受力分析正确的是（ ）
A. 支撑杆受拉 B. 摇臂受弯曲、受扭转 C. 转动轴受剪切 D. 连杆受压、受弯曲
【答案】B
7. 小明准备在通用技术实践课上用长方形厚钢板制作上题盖章机构的连杆，下列是小明设计加工流程时进行的分析，其中不合理的是（ ）
A. 划线时，先划对称线和中心线，再划轮廓线
B. 整个连杆的加工，可先加工槽口的孔和槽口，再加工带孔转轴
C. 加工转轴时，应先锯割多余部分，再用平锉刀锉削圆柱，然后圆柱上钻小孔
D. 加工槽口时，应先钻孔，再锯割，最后锉削
【答案】C

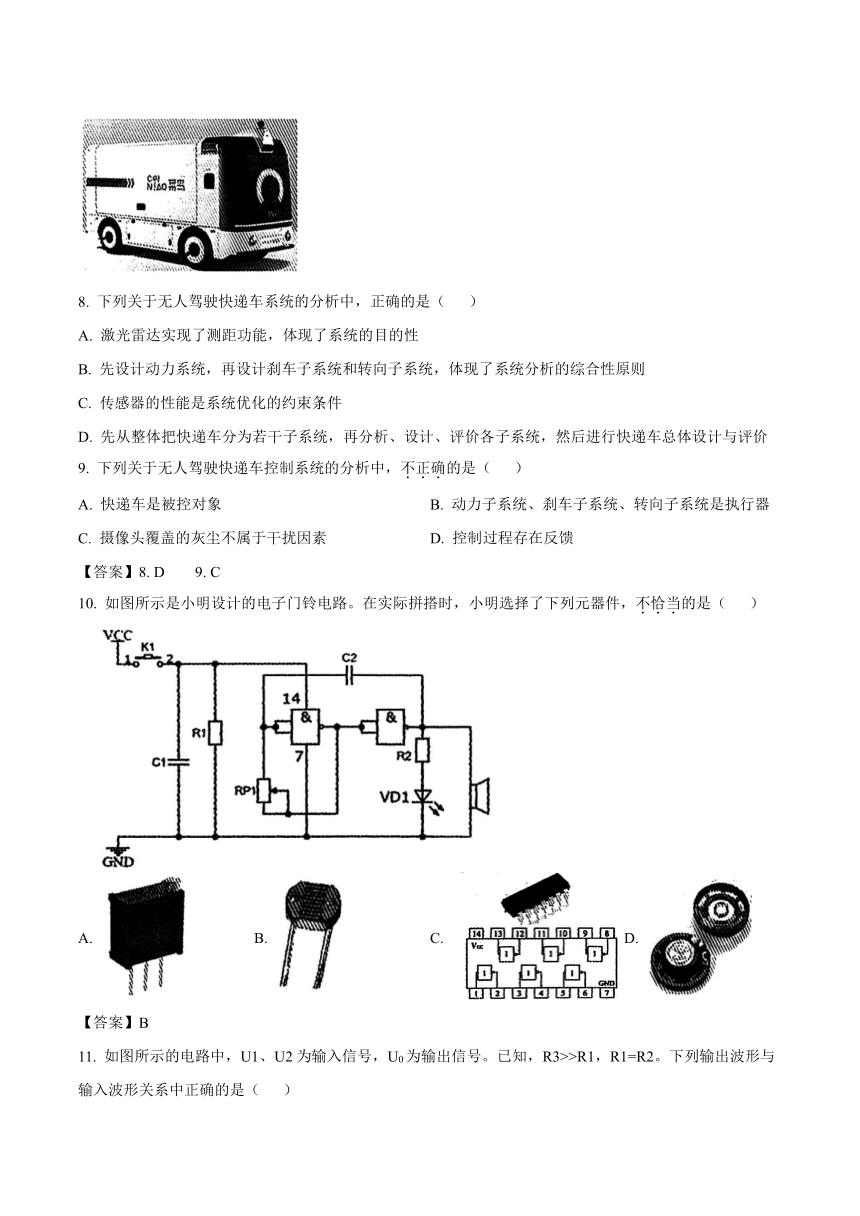

如图所示为一款无人驾驶快递车，具有自动避让、恒速、变速行驶等功能。它的无人驾驶系统通过激光雷达、摄像头等多种传感器感知周围环境，控制器对预设参数、传感器的检测数据进行分析比较，发出指令控制动力子系统、刹车子系统、转向子系统工作，改变快递车行驶状态，实现安全驾驶。请根据描述完成下面小题。
8. 下列关于无人驾驶快递车系统的分析中，正确的是（ ）
A. 激光雷达实现了测距功能，体现了系统的目的性
B. 先设计动力系统，再设计刹车子系统和转向子系统，体现了系统分析的综合性原则
C. 传感器的性能是系统优化的约束条件
D. 先从整体把快递车分为若干子系统，再分析、设计、评价各子系统，然后进行快递车总体设计与评价
9. 下列关于无人驾驶快递车控制系统的分析中，不正确的是（ ）
A. 快递车是被控对象 B. 动力子系统、刹车子系统、转向子系统是执行器
C. 摄像头覆盖的灰尘不属于干扰因素 D. 控制过程存在反馈
【答案】8. D 9. C
10. 如图所示是小明设计的电子门铃电路。在实际拼搭时，小明选择了下列元器件，不恰当的是（ ）
A. B. C. D.
【答案】B
11. 如图所示的电路中，U1、U2为输入信号，U0为输出信号。已知，R3>>R1，R1=R2。下列输出波形与输入波形关系中正确的是（ ）
A. B. C. D.
【答案】A
12. 小明设计了如图所示的LED灯声控电路，有声音开灯，并且一直亮灯；按一下开关SW关灯。已知，所有三极管型号相同，VT4导通时，VT5工作在放大状态。下列分析中不正确的是（ ）
A. VT1可工作在放大和截止区间 B. RP1调小，VD1变亮
C. R4增大，不影响VD1亮度 D. 有无声音VD1都不亮，可能是VT3虚焊
【答案】C
二、非选择题（本大题共3小题，其中第28小题8分，第29小题10分，第30小题8分，共26分）
13. 小明在学校乒乓球训练馆发现乒乓球台面有破损、鼓包、变形、不稳等现象。如图a（由室内搬放到室外的破损球桌）所示。图b为乒乓球桌框架结构与功能展示，小明收集了相关的技术资料准备对乒乓球桌进行改进。请完成以下任务：
（1）小明发现问题的途径是（单选）______；
A. 观察日常生活 B. 收集和分析信息 C. 技术研究与技术试验
（2）小明仔细观察了球桌出现的多种现象，以下属于结构稳定性问题的是（单选）______；
A. 台板是刨花板，刨花颗粒松散，长期潮湿易膨胀
B. 多个支脚支撑，桌面容易出现晃动
C. 橡胶脚垫老化，失去防滑、缓冲作用
（3）小明提出了改进结构的措施，使球桌适合室内使用，其中不合理的是（单选）______；
A. 脚垫可调节高度 B. 选用高密度纤维板，质地均匀，更防潮 C. 简化结构，去掉拉杆
（4）小明准备进行技术试验，测试改进后乒乓球桌是否满足设计要求，以下环节中合理的是（多选）______。
A. 用计算机模拟乒乓球在台板上的弹跳高度，记录计算结果
B. 模拟人可能坐在台面的情况，在实物模型上逐渐增大荷载，记录台面变形情况
C. 采用强化试验法，在台面上喷洒水雾，静置2-3天，记录台面平整情况
D. 测量球桌长、宽、高、台面厚度是否符合技术规范标准
【答案】（1）A （2）B （3）C （4）BCD
14. 如图所示为乒乓球陪打机器人，固定在横杆2中间位置，机械臂转动击打回球。已知横杆1已固定，横杆1、横杆2端面尺寸为5cm×5cm。小明发现陪打机器人不能实现前后移动，回球效率差，他打算以横杆1为导轨，使陪打机器人可以沿横杆1移动。请你帮助小明设计该装置机械部分，设计要求如下：
（a）装置能驱动横杆2在导轨上来回移动，能实现可靠地固定在某一位置；
（b）横杆2不能相对于导轨发生转动；
（c）可横杆2上设计导轨表面形状、截面形状不限，如表面带齿或带槽、截面方形或圆形等均可；
（d）采用电机驱动，通过电机正反转或往复运动机构实现横杆2的来回移动。
请完成以下任务：
（1）设计该装置时，需要考虑的是（单选）______；
A. 横杆1的尺寸 B. 横杆2的强度 C. 摆臂尺寸 D. 打球人的水平
（2）请在头脑中构思符合设计要求的多个方案，并画出其中最优方案的设计草图（导轨可用线条表达，电机可用方框表示，对称装置只需绘制一侧），简要说明方案的工作过程；
（3）在草图上标注主要尺寸。
【答案】（1）A （2）支架1固定在支架2齿轮下侧，转轴1与转轴2下侧刚连接。
评分标准：
（1）装置连接合理：整体固定连接合理、构件之间连接合理。
（2）实现沿横杆1移动。
（3）自锁。
（4）结构稳固，运行平稳
（3）横杆端面尺寸5cm×5cm；横杆2长度1.4m。
15. 如图1所示是小明设计的乒乓球训练馆温度控制电路，训练馆温度超过35℃时，降温装置开始降温，降温至26℃停止。请完成以下任务：
（1）以下分析不正确的是（单选）______；
A. RT是PTC电阻 B. J1继电器触点负荷可选5A 250VDC
（2）小明准备调低上限温度，有效的措施是（单选）______；
A. Rp1触点下移 B. RP2触点上移 C. 减小R2的阻值
（3）小明想改进简化电路，请帮助小明利用555集成电路，在图2虚线框内连线实现原控制功能。
（4）小明想继续改进电路，实现训练馆内有人时，且馆内温度超过35℃时，开始降温，在达到26℃时继续降温一段时间后停止。已知传感器检测到人输出低电平，反之输出高电平。请帮助小明在图3虚线框内连线，实现该功能。
【答案】（1）B （2）A
（3） （4）
