4.3无线电波的发射和接收
1
2
3
无线电波的发射
无线电波的接收
电视广播发射接收

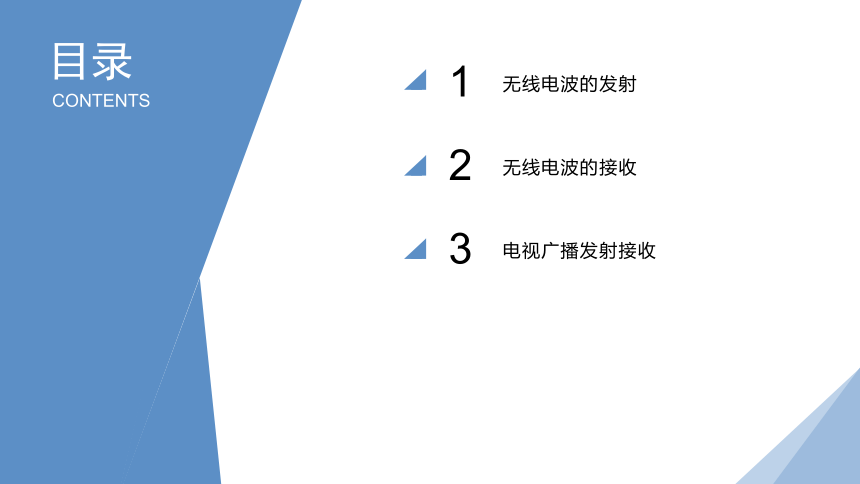

目录
CONTENTS
新课引入

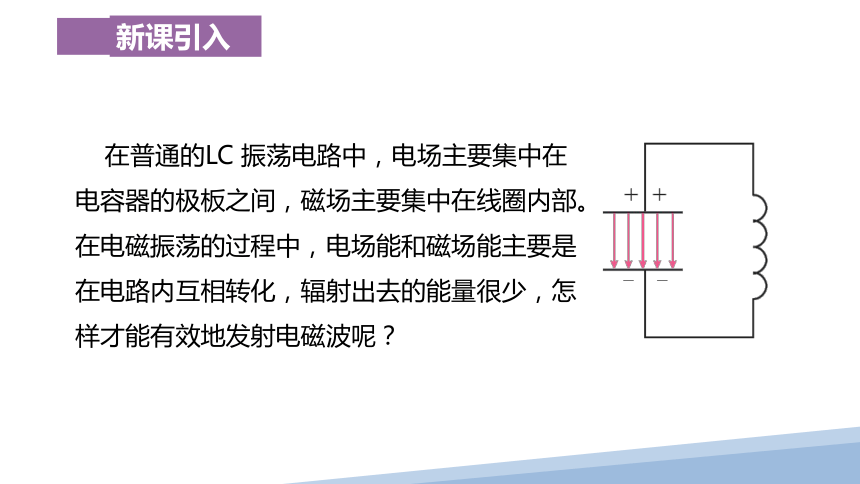

在普通的LC 振荡电路中，电场主要集中在电容器的极板之间，磁场主要集中在线圈内部。在电磁振荡的过程中，电场能和磁场能主要是在电路内互相转化，辐射出去的能量很少，怎样才能有效地发射电磁波呢？
无线电波的发射
01.

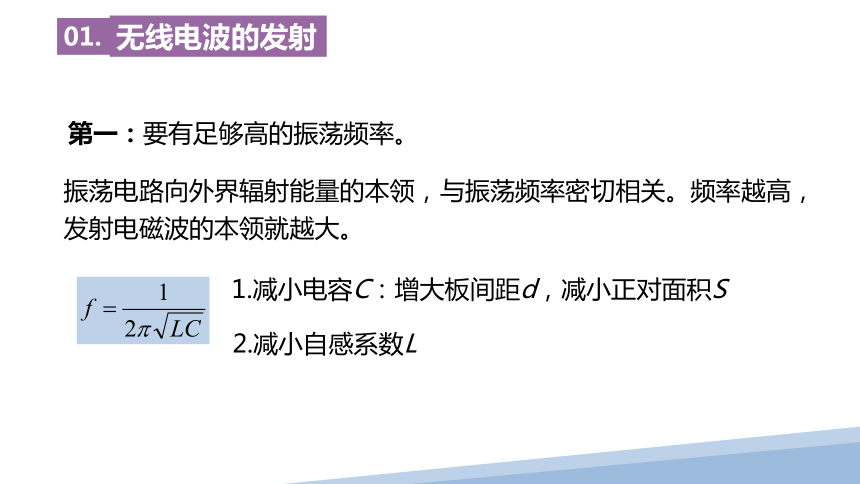

第一：要有足够高的振荡频率。
振荡电路向外界辐射能量的本领，与振荡频率密切相关。频率越高，发射电磁波的本领就越大。
1.减小电容C：增大板间距d，减小正对面积S
2.减小自感系数L
无线电波的发射
01.

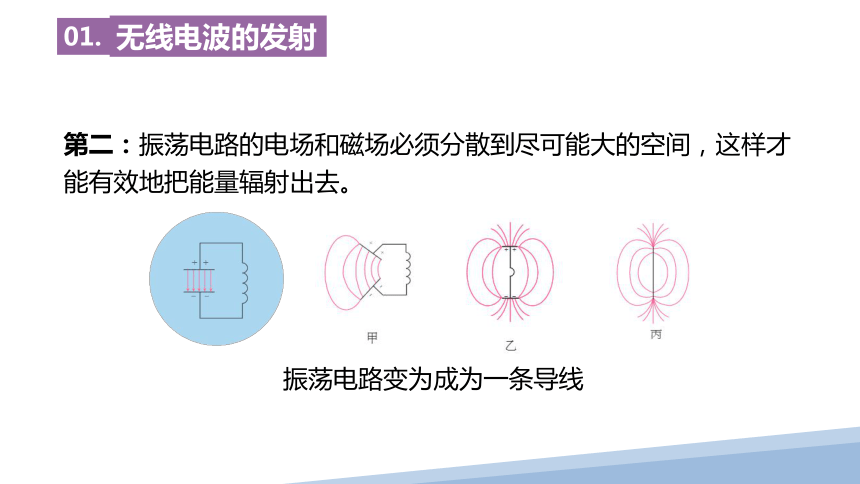

第二：振荡电路的电场和磁场必须分散到尽可能大的空间，这样才能有效地把能量辐射出去。
振荡电路变为成为一条导线
无线电波的发射
01.
天线
地线

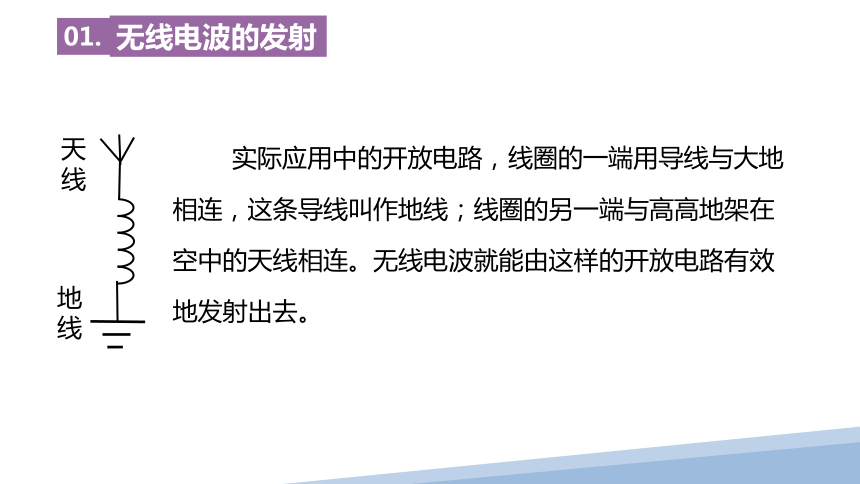

实际应用中的开放电路，线圈的一端用导线与大地相连，这条导线叫作地线；线圈的另一端与高高地架在空中的天线相连。无线电波就能由这样的开放电路有效地发射出去。
无线电波的发射
01.

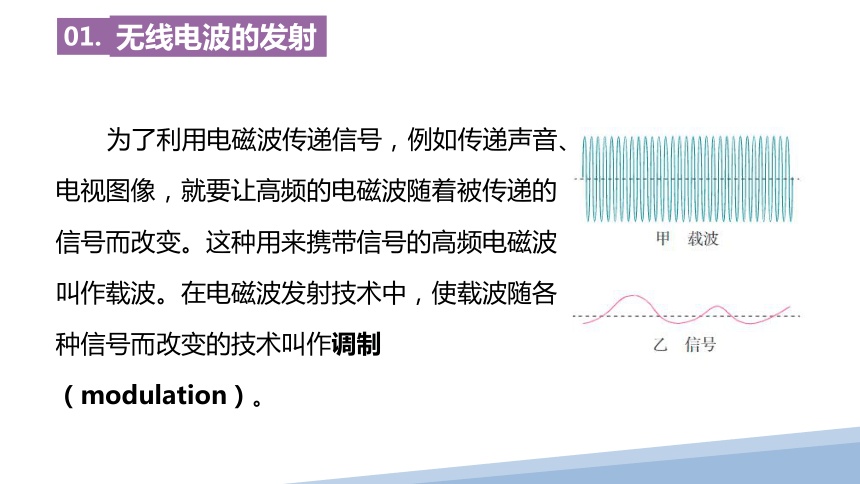

为了利用电磁波传递信号，例如传递声音、电视图像，就要让高频的电磁波随着被传递的信号而改变。这种用来携带信号的高频电磁波叫作载波。在电磁波发射技术中，使载波随各种信号而改变的技术叫作调制（modulation）。
无线电波的发射
01.

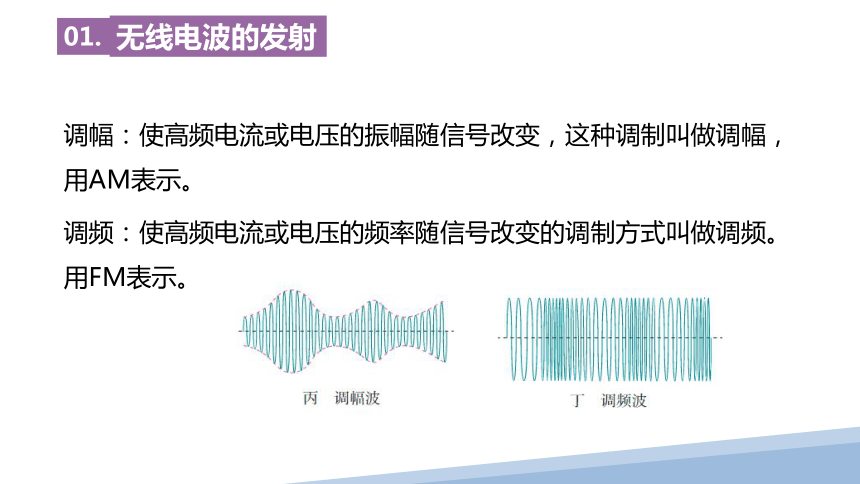

调幅：使高频电流或电压的振幅随信号改变，这种调制叫做调幅，用AM表示。
调频：使高频电流或电压的频率随信号改变的调制方式叫做调频。用FM表示。
无线电波的接收
02.
接收设备：接收天线
接收原理:电磁感应现象
，导体遇到电磁波会产生感应电流。
鱼骨天线
卫星接收天线
各种信号
无线电波的接收
02.
接收电磁波后首先要从诸多的信号中筛选出自己想要的，这就要设法使我们所需的电磁波在接收天线中激起的感应电流最强。
当接收电路的固有频率跟收到的电磁波的频率相同时，接收电路中产生的振荡电流最强，这种现象叫做电谐振。
调谐：使接收电路发生电谐振的过程。
无线电波的接收
02.
无线电波的接收
02.
解调处理过程
接收端首先将接收到的微弱信号进行放大，确保信号强度足以进行后续处理。
信号放大
01
通过混频器将信号的频率转换到中频，便于滤波和放大，这是解调前的重要步骤。
频率转换
02
滤波器用于去除信号中的噪声和不需要的频率成分，保证信号质量。
滤波处理
03
解调器将调制的信号还原为原始的视频和音频信号，是接收端的核心处理过程。
解调
04
解调：从高频振荡电流中把音频信号还原出来的过程，是调制的逆过程，也叫检波。
无线电波的接收
02.
发射
接收
调制
信号
发射
地线
天线
解调
调谐
电视广播的发射接收
03.
光信号
图像电信号
声信号
声音电信号
调制
调制
发射机
电视广播的发射接收
03.
1.无线电传输
2.有线网络传输
3.卫星传输
：电缆、光缆
信号不受外界干扰
收视质量更好
（有线电视）
电视广播的发射接收
03.
调谐
接收天线
解调
图像电信号
声音电信号
显示图像
放大器
发出声音
有线传输
光信号
图像电信号
声信号
声音电信号
配套习题
04.
【参考答案】B
手机A的号码为12345670001，手机B的号码为12345670002，手机A拨打手机B时，手机B发出响声并且显示屏上显示A的手机号码12345670001，设手机A、B的功能和设置相同，若将手机A置于一透明真空罩中，用手机B拨打A，则发现手机A（　　）
A．发出响声，并显示B的号码12345670002
B．不发出响声，但显示B的号码12345670002
C．不发出响声，但显示A的号码12345670001
D．既不发出响声，也不显示号码
配套习题
04.
【参考答案】AC
（多选）第四代移动通信技术（4G）采用1 880 MHz~2 635 MHz频段的无线电波；现在我国正在全面推行第五代移动通信技术（5G），采用3 300 MHz~5 000 MHz频段的无线电波。未来5G网络的传输速率是4G网络的50~100倍。下列说法正确的是（　　）
A．5G信号和4G信号都是电磁波
B．在真空中5G信号比4G信号传播速度大
C．在真空中5G信号比4G信号的波长小
D．5G信号和4G信号在空间产生的磁场的磁感应强度随时间是均匀变化的
配套习题
04.
雷达是现代战争重要的军事装备。如图所示，若雷达向飞机发出的电磁波从发射到反射回来的时间为52μs（1μs=10-6s），电磁波的传播速度等于光速，此时飞机与雷达的距离为 m。（光的速度是3×108m/s）
【答案】7800
配套习题
04.

本节内容到此结束!
