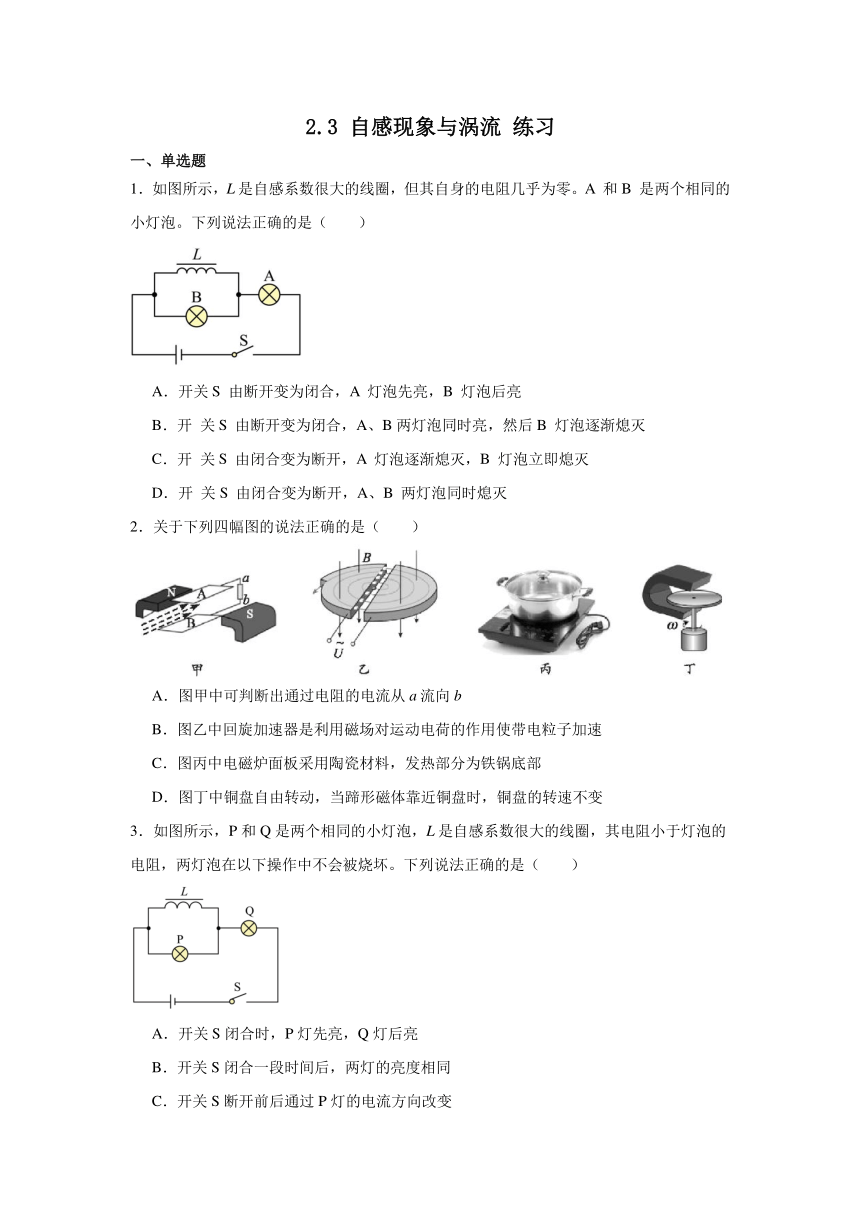

2.3 自感现象与涡流 练习
一、单选题
1．如图所示，L是自感系数很大的线圈，但其自身的电阻几乎为零。A 和B 是两个相同的小灯泡。下列说法正确的是（　　）
A．开关S 由断开变为闭合，A 灯泡先亮，B 灯泡后亮
B．开 关S 由断开变为闭合，A、B两灯泡同时亮，然后B 灯泡逐渐熄灭
C．开 关S 由闭合变为断开，A 灯泡逐渐熄灭，B 灯泡立即熄灭
D．开 关S 由闭合变为断开，A、B 两灯泡同时熄灭
2．关于下列四幅图的说法正确的是（　　）
A．图甲中可判断出通过电阻的电流从a流向b
B．图乙中回旋加速器是利用磁场对运动电荷的作用使带电粒子加速
C．图丙中电磁炉面板采用陶瓷材料，发热部分为铁锅底部
D．图丁中铜盘自由转动，当蹄形磁体靠近铜盘时，铜盘的转速不变
3．如图所示，P和Q是两个相同的小灯泡，L是自感系数很大的线圈，其电阻小于灯泡的电阻，两灯泡在以下操作中不会被烧坏。下列说法正确的是（　　）
A．开关S闭合时，P灯先亮，Q灯后亮
B．开关S闭合一段时间后，两灯的亮度相同
C．开关S断开前后通过P灯的电流方向改变
D．开关S由闭合变为断开时，Q灯闪亮后熄灭

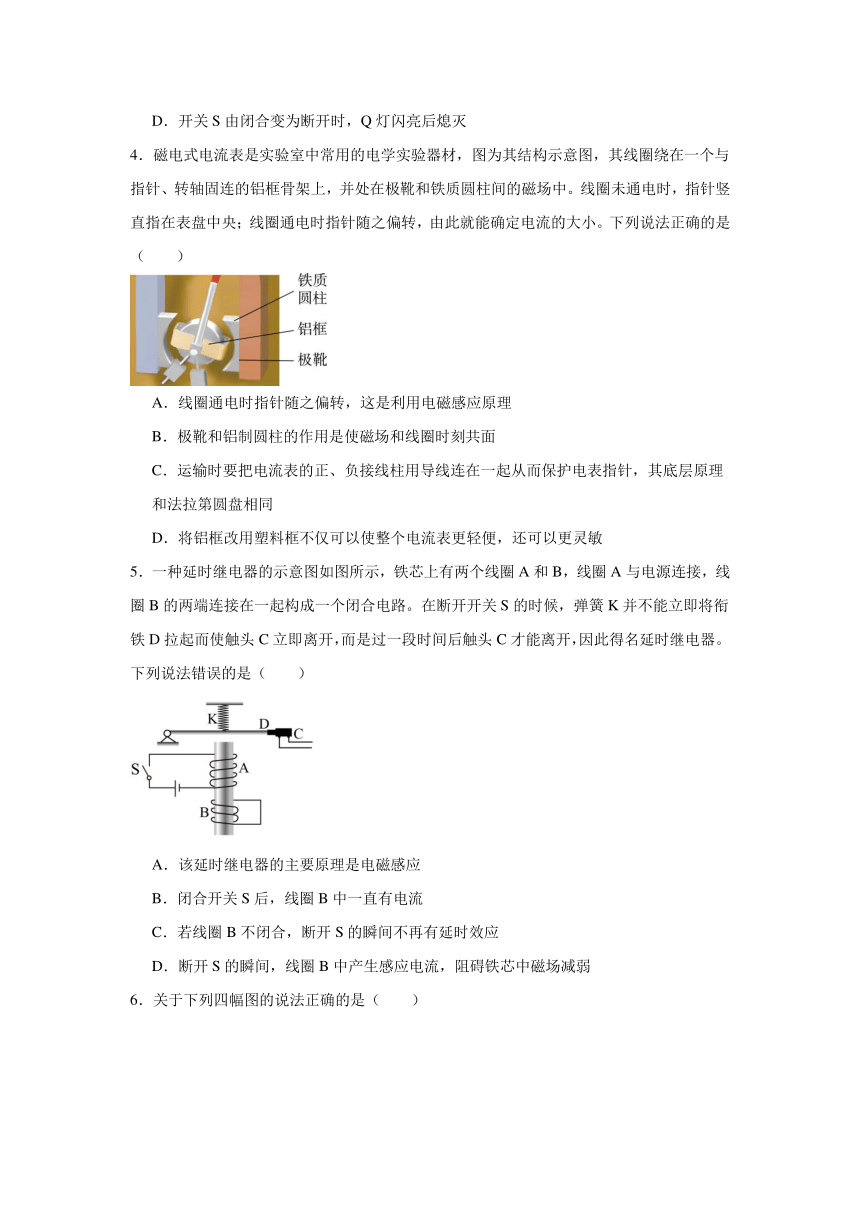

4．磁电式电流表是实验室中常用的电学实验器材，图为其结构示意图，其线圈绕在一个与指针、转轴固连的铝框骨架上，并处在极靴和铁质圆柱间的磁场中。线圈未通电时，指针竖直指在表盘中央；线圈通电时指针随之偏转，由此就能确定电流的大小。下列说法正确的是（　　）
A．线圈通电时指针随之偏转，这是利用电磁感应原理
B．极靴和铝制圆柱的作用是使磁场和线圈时刻共面
C．运输时要把电流表的正、负接线柱用导线连在一起从而保护电表指针，其底层原理和法拉第圆盘相同
D．将铝框改用塑料框不仅可以使整个电流表更轻便，还可以更灵敏
5．一种延时继电器的示意图如图所示，铁芯上有两个线圈A和B，线圈A与电源连接，线圈B的两端连接在一起构成一个闭合电路。在断开开关S的时候，弹簧K并不能立即将衔铁D拉起而使触头C立即离开，而是过一段时间后触头C才能离开，因此得名延时继电器。下列说法错误的是（　　）
A．该延时继电器的主要原理是电磁感应
B．闭合开关S后，线圈B中一直有电流
C．若线圈B不闭合，断开S的瞬间不再有延时效应
D．断开S的瞬间，线圈B中产生感应电流，阻碍铁芯中磁场减弱

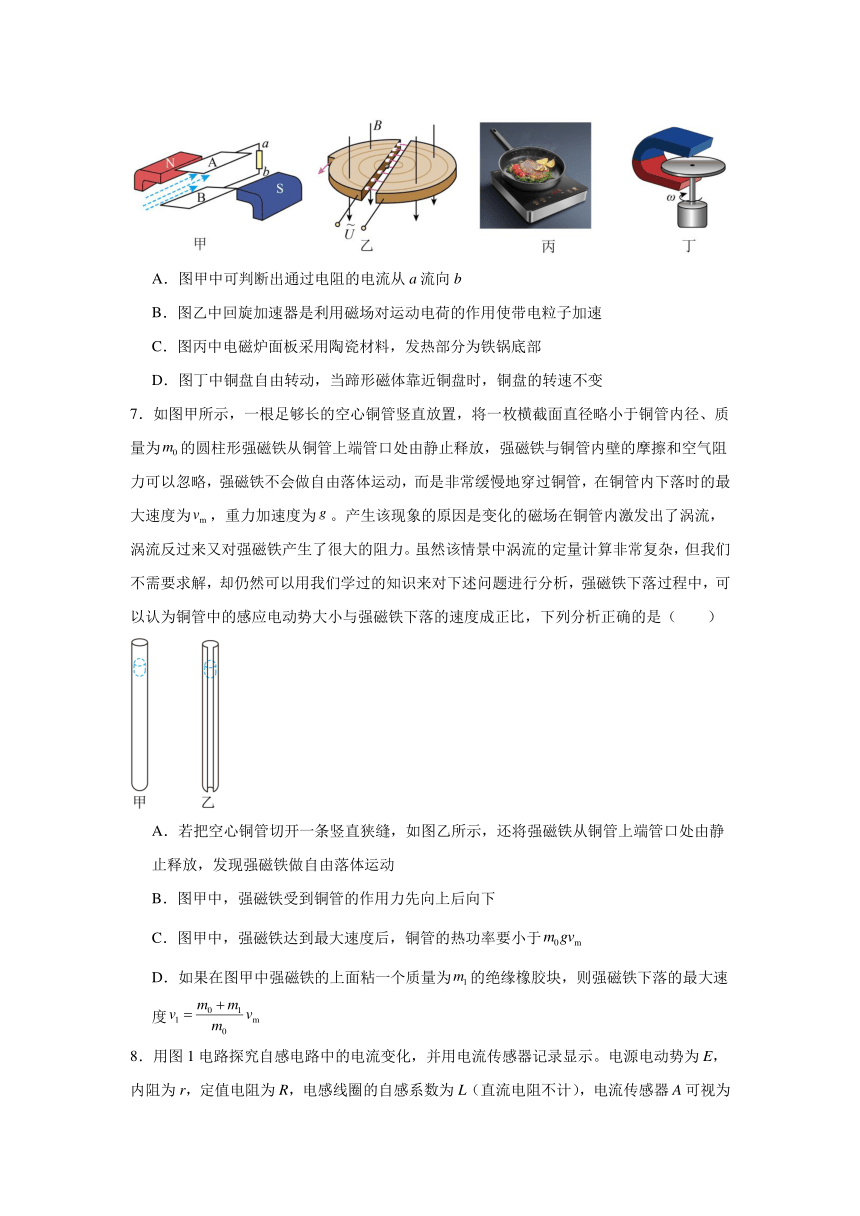

6．关于下列四幅图的说法正确的是（　　）
A．图甲中可判断出通过电阻的电流从a流向b
B．图乙中回旋加速器是利用磁场对运动电荷的作用使带电粒子加速
C．图丙中电磁炉面板采用陶瓷材料，发热部分为铁锅底部
D．图丁中铜盘自由转动，当蹄形磁体靠近铜盘时，铜盘的转速不变
7．如图甲所示，一根足够长的空心铜管竖直放置，将一枚横截面直径略小于铜管内径、质量为的圆柱形强磁铁从铜管上端管口处由静止释放，强磁铁与铜管内壁的摩擦和空气阻力可以忽略，强磁铁不会做自由落体运动，而是非常缓慢地穿过铜管，在铜管内下落时的最大速度为，重力加速度为。产生该现象的原因是变化的磁场在铜管内激发出了涡流，涡流反过来又对强磁铁产生了很大的阻力。虽然该情景中涡流的定量计算非常复杂，但我们不需要求解，却仍然可以用我们学过的知识来对下述问题进行分析，强磁铁下落过程中，可以认为铜管中的感应电动势大小与强磁铁下落的速度成正比，下列分析正确的是（　　）
A．若把空心铜管切开一条竖直狭缝，如图乙所示，还将强磁铁从铜管上端管口处由静止释放，发现强磁铁做自由落体运动
B．图甲中，强磁铁受到铜管的作用力先向上后向下
C．图甲中，强磁铁达到最大速度后，铜管的热功率要小于
D．如果在图甲中强磁铁的上面粘一个质量为的绝缘橡胶块，则强磁铁下落的最大速度

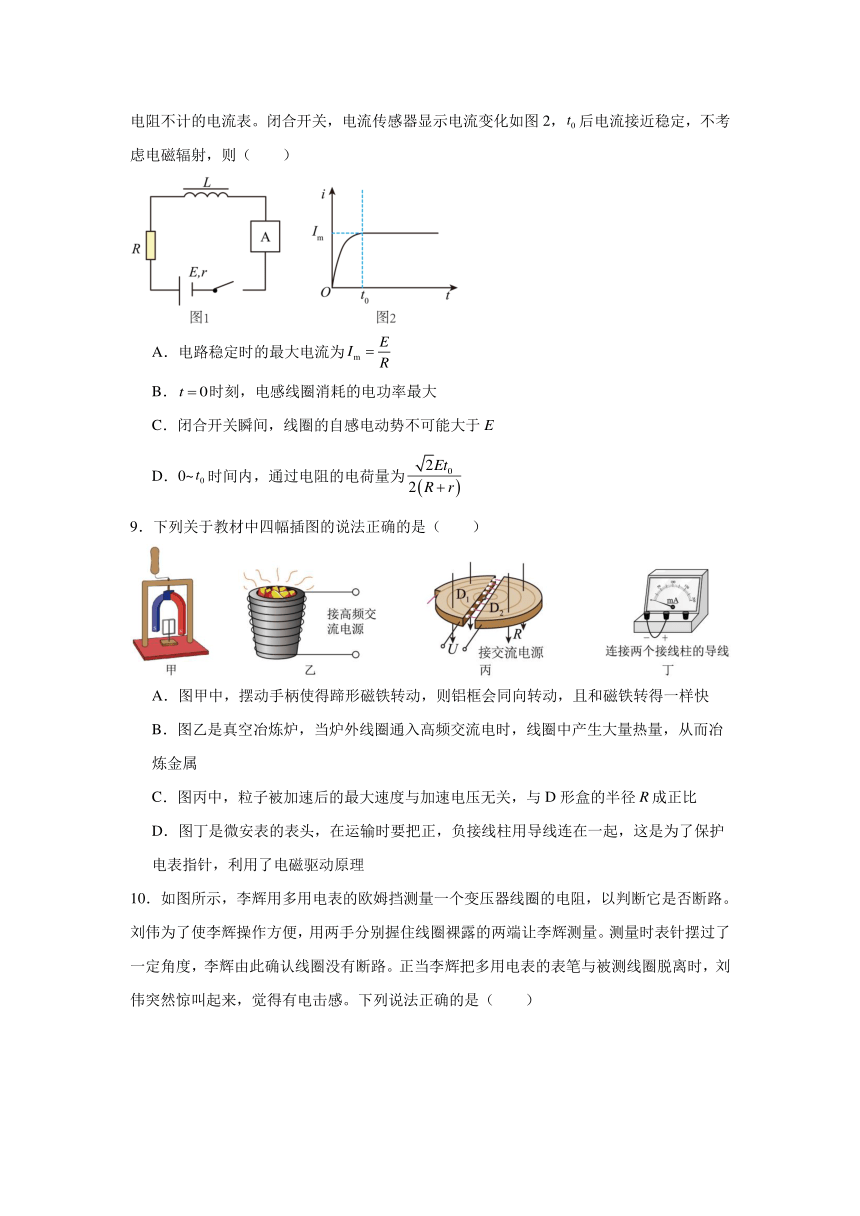

8．用图1电路探究自感电路中的电流变化，并用电流传感器记录显示。电源电动势为E，内阻为r，定值电阻为R，电感线圈的自感系数为L（直流电阻不计），电流传感器A可视为电阻不计的电流表。闭合开关，电流传感器显示电流变化如图2，后电流接近稳定，不考虑电磁辐射，则（　　）
A．电路稳定时的最大电流为
B．时刻，电感线圈消耗的电功率最大
C．闭合开关瞬间，线圈的自感电动势不可能大于E
D．0~时间内，通过电阻的电荷量为
9．下列关于教材中四幅插图的说法正确的是（　　）
A．图甲中，摆动手柄使得蹄形磁铁转动，则铝框会同向转动，且和磁铁转得一样快
B．图乙是真空冶炼炉，当炉外线圈通入高频交流电时，线圈中产生大量热量，从而冶炼金属
C．图丙中，粒子被加速后的最大速度与加速电压无关，与D形盒的半径R成正比
D．图丁是微安表的表头，在运输时要把正，负接线柱用导线连在一起，这是为了保护电表指针，利用了电磁驱动原理

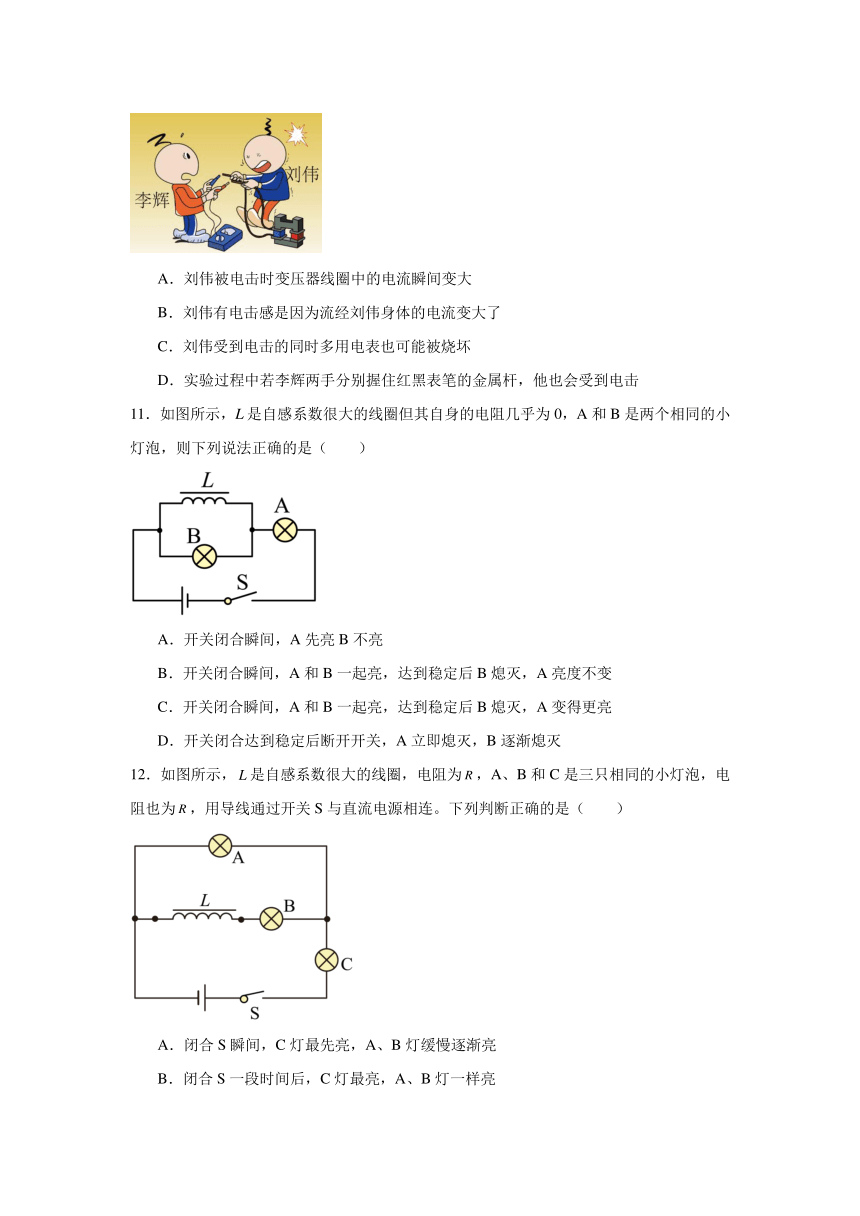

10．如图所示，李辉用多用电表的欧姆挡测量一个变压器线圈的电阻，以判断它是否断路。刘伟为了使李辉操作方便，用两手分别握住线圈裸露的两端让李辉测量。测量时表针摆过了一定角度，李辉由此确认线圈没有断路。正当李辉把多用电表的表笔与被测线圈脱离时，刘伟突然惊叫起来，觉得有电击感。下列说法正确的是（　　）
A．刘伟被电击时变压器线圈中的电流瞬间变大
B．刘伟有电击感是因为流经刘伟身体的电流变大了
C．刘伟受到电击的同时多用电表也可能被烧坏
D．实验过程中若李辉两手分别握住红黑表笔的金属杆，他也会受到电击
11．如图所示，L是自感系数很大的线圈但其自身的电阻几乎为0，A和B是两个相同的小灯泡，则下列说法正确的是（　　）
A．开关闭合瞬间，A先亮B不亮
B．开关闭合瞬间，A和B一起亮，达到稳定后B熄灭，A亮度不变
C．开关闭合瞬间，A和B一起亮，达到稳定后B熄灭，A变得更亮
D．开关闭合达到稳定后断开开关，A立即熄灭，B逐渐熄灭
12．如图所示，是自感系数很大的线圈，电阻为，A、B和C是三只相同的小灯泡，电阻也为，用导线通过开关S与直流电源相连。下列判断正确的是（　　）
A．闭合S瞬间，C灯最先亮，A、B灯缓慢逐渐亮
B．闭合S一段时间后，C灯最亮，A、B灯一样亮
C．断开S瞬间，A灯闪亮一下后再熄灭
D．断开S瞬间前后，流过A灯的电流方向相反
二、多选题
13．某同学搬运如图所示的磁电式电流表时，发现表针晃动剧烈且不易停止。按照老师建议，该同学在两接柱间接一根导线后再次搬运，发现表针晃动明显减弱且能很快停止。下列说法正确是（　　）
A．未接导线时，表针晃动过程中表内线圈产生感应电动势
B．未接导线时，表针晃动剧烈是因为表内线圈受到安培力的作用
C．接上导线后，表针晃动过程中表内线圈不产生感应电动势
D．接上导线后，表针晃动减弱是因为表内线圈受到安培力的作用
14．如图所示，电源的电动势恒定不变，L是一个自感系数较大的线圈，其直流电阻不可忽略，A、B两灯泡的阻值相等，闭合开关，电路稳定后A、B均恰好正常发光。下列说法正确的是（　　）
A．闭合开关时，A、B同时亮起来
B．断开开关，流过A的电流方向与原来相反
C．断开开关，流过B的电流方向与原来相同
D．断开开关，A会闪亮一下，然后逐渐熄灭
15．下列说法中正确的是（　　）
A．磁电式电表的线圈常常用铝框做骨架，把线圈绕在铝框上，是为了防止电磁感应
B．电磁炉中线圈通交变电流时，在金属锅上产生涡流，使锅体发热而加热食物
C．精密线绕电阻常采用双线绕法，可以增强线绕电阻通电时产生的磁场
D．车站的安检门可以探测人身携带的金属物品，其是利用了电磁感应原理
16．如图所示的电路中有L1和L2两个完全相同的灯泡，线圈L的电阻忽略不计，下列说法中正确的是（ ）
A．闭合S时，L2先亮，L1后亮，最后一样亮
B．断开S时，L2立刻熄灭，L1过一会熄灭
C．闭合、断开S过程中L1中的电流始终从b到a
D．断开S过程中L2中的电流从d到c
三、实验题
17．如图甲所示是某同学研究自感现象的实验电路图，并用电流传感器显示出在时断开开关前后一段时间内各时刻通过线圈的电流（如图乙）。已知电源电动势，内阻不计，灯泡的阻值为，电阻的阻值为。
(1)当开关S闭合时，灯泡中的电流 A，线圈的直流电阻为 。
(2)开关断开时，该同学观察到的现象为（ ）
A．小灯泡慢慢熄灭 B．灯泡闪亮一下再熄灭 C．小灯泡亮度稳定
18．某物理兴趣小组采用如图所示的电路来观察相同的两盏灯的亮度变化情况，线圈L的自感系数较大，其直流电阻与定值电阻R的阻值相等。当开关闭合时，他们观察到的现象是与两灯 （选填“同时”或“不同时”）亮；电路稳定后断开开关时，他们观察到的现象是与两灯 （选填“过一会儿”或“立即”）熄灭；若在线圈L中再插入铁芯，所观察到的现象 更加明显（选填“会”或“不会”）。
19．在探究电磁感应有关现象及规律的实验中，某同学选择的灵敏电流计G，在没有电流通过的情况下，指针恰好指在刻度盘中央。请根据该同学的实验操作，回答问题：
（1）首先，将灵敏电流计G连接在图甲所示电路中，电流计的指针如图甲中所示。
（2）然后，将灵敏电流计G与一螺线管串联，当条形磁铁运动时，灵敏电流计G指针偏转情况如图乙所示。则条形磁铁的运动情况是 。（选填“向上拔出”或“向下插入”）
（3）接着，将灵敏电流计G接入图丙所示的电路。闭合开关后，灵敏电流计的指针向右偏了一下。请问：灵敏电流计指针向右偏与螺线管B中导线的绕向 （选填“有”或“没有”）关系：若要使灵敏电流计的指针向左偏转，可采取的操作是 （填序号）。
A．断开开关
B．在A线圈中插入铁芯
C．变阻器的滑片向右滑动
D．变阻器的滑片向左滑动
（4）最后，该同学用电流传感器研究自感现象，电路如图丁所示。电源内阻不可忽略，线圈的自感系数较大，其直流电阻小于电阻R的阻值。
①在时刻，闭合开关S，电路稳定后，在时刻断开S，电流传感器连接计算机描绘了整个过程线圈中的电流随时间t变化的图像。图丁中的A、B图像，可能正确的是 。（选填“A”或“B”）
②在“闭合开关—稳定一小段时间—断开开关”这个过程中，通过电流传感器得到图像如图戊所示。比较与的大小关系，有 。（选填“>”“<”或“=”）
20．如图甲，某实验小组用电压传感器研究电感线圈特性，图甲中三个灯泡相同，灯泡电阻不变。t=0时，闭合开关S，当电路达到稳定状态后再断开开关，与传感器相连的电脑记录的电感线圈L两端电压u随时间t变化的u-t图像如图乙所示。不计电源内阻，电感线圈L的自感系数很大且不计直流电阻。
(1)开关S闭合瞬间，流经灯 L 的电流I （选填“大于”“小于”或“等于”）流经灯L 的电流I ，灯L 亮度变化情况是 （选填“逐渐变亮”或“突然变亮”）。
(2)开关S断开瞬间，灯 L （选填“会”或“不会”）闪亮。
(3)图乙中电压 U 与 U 的比值为 。
参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 B C C C B C D C C B
题号 11 12 13 14 15 16
答案 C D AD BC BD AC
1．B
【详解】AD．刚闭合S时，电源的电压同时加到两灯泡上，A、B 两灯泡同时亮，由于线圈自感作用，线圈中的电流由0逐渐增大到稳定值，稳定后，线圈相当于一根导线，发生短路，此时B灯熄灭，故B灯亮后逐渐熄灭 ，发生短路后，外电路的总电阻减小，则总电流增大，A 灯泡更亮，故A错误，B正确；
CD．B灯泡与线圈构成闭合回路，所以稳定后再断开开关S，由于线圈自感作用，B灯泡由不亮变亮再逐渐熄灭，A灯泡立即熄灭，故CD错误。
故选B。
2．C
【详解】A．图甲为磁流体发电机，由左手定则可知，正离子打到B板，其做为电源正极，负离子打到A板，其做为电源负极，则通过电阻的电流从b流向a，故A错误；
B．图乙是回旋加速器，其利用交变电场对运动电荷的作用使带电粒子加速，磁场只是改变带电粒子速度方向，不能改变速度大小，故B错误；
C．图丙是电磁炉，面板采用陶瓷材料，耐高温；迅速变化的磁场，能使靠近的铁锅底部产生涡流，利用涡流的热效应使铁锅发热，故C正确；
D．在图丁中，当蹄形磁体靠近自由转动铜盘时，发生电磁阻尼现象，铜盘会快速停下来，故D错误。
故选C。
3．C
【详解】A．开关S闭合时，由于线圈的自感作用，线圈相当于断路，则P灯、Q灯同时亮，故A错误；
B．线圈的电阻小于灯泡，则线圈与灯泡P并联的电阻小于灯泡Q的电阻，则开关闭合一段时间后，线圈与灯泡P并联的电压小于灯泡Q的电压，所以灯泡Q比灯泡P亮，故B错误；
C．开关断开，通过灯泡P的电流从左向右，开关断开后瞬间，由于线圈自感作用产生感应电流阻碍其电流减小，与灯泡P组成闭合回路，流过灯泡P的电流从右向左，即开关S断开前后通过P灯的电流方向改变，故C正确；
D．开关S由闭合变为断开时，灯泡Q立即熄灭，故D错误。
故选C。
4．C
【详解】A．磁电式电流表的工作原理是安培力作用使通电线圈转动，故A错误；
B．极靴和铁心（图中铁质圆柱）的主要作用是使磁场分布近似辐向，保证线圈转到各位置时受力矩与电流呈正比，并非为了让“磁场与线圈时刻共面”，B错误；
C．运输时用导线短接表头，可以在指针（线圈）因外界振动而运动时产生感生电流并对运动产生阻尼，保护指针不被强烈撞击，所依据的正是和法拉第圆盘同源的电磁感应原理，故 C 正确；
D．用金属铝做线圈框架，主要原因有：铝不导磁，用铝做框架可以减小对磁场的影响，保证仪表的准确性更高；铝材料较轻，电阻率较小，能更好地利用电磁阻尼现象，使指针迅速停下来，所以不能用塑料框，D错误。
故选C。
5．B
【详解】AD．闭合S的瞬间，线圈A产生磁场，吸引衔铁，使使触头C闭合；断开开关S的瞬间，穿过线圈B的磁通量发生变化，此时B线圈中产生感应电流，阻碍铁芯中磁场减弱并继续吸引衔铁，以致过一段时间后触头C才能离开，起到延时断电效应，因此该延时继电器的主要原理是电磁感应，故AD正确；
B．闭合S的瞬间，穿过线圈B的磁通量发生变化，此时B线圈中有感应电流；但是开关闭合稳定后，穿过线圈B的磁通量不发生变化，此时B线圈中无感应电流，故B错误；
C．若线圈B不闭合，断开S的瞬间B线圈中无感应电流产生，则无延时效应，故C正确；
本题选错误的，故选B。
6．C
【详解】A．图甲中根据左手定则可知，带正电离子受到向下的洛伦兹力，带负电离子受到向上的洛伦兹力，则B板带正电，A板带负电，通过电阻的电流从b流向a，故A错误；
B．图乙中回旋加速器是利用电场对运动电荷的作用使带电粒子加速，故B错误；
C．图丙中为了让面板不发热，电磁炉面板采用陶瓷材料；铁锅产生涡流，发热部分为铁锅底部，故C正确；
D．铜盘在转动过程中，当手持蹄形磁体靠近铜盘时，铜盘中产生涡流，铜盘受到电磁阻尼作用，铜盘的转速变小，故D错误。
故选C。
7．D
【详解】AB．图甲中，涡流的磁场对强磁铁有阻碍作用，即强磁铁始终受到向上的磁场力作用；若把空心铜管切开一条竖直狭缝，如图乙所示，此时铜管内仍然会形成涡流，所以将强磁铁从铜管上端管口处由静止释放，强磁铁做的不是自由落体运动，故AB错；
C．图甲中，强磁铁达到最大速度后，做匀速运动，在匀速下落的过程中，可以认为减少的重力势能全部转化为热量，则
可得，铜管的热功率为
故C错误；
D．由于强磁铁下落过程中铜管中的感应电动势大小E与强磁铁下落的速度v成正比，且强磁铁周围铜管的有效电阻R是恒定的。可知任一时刻的热功率为
则
强磁铁在匀速下落时，有
可得
所以，强磁铁下落的最大速度为
故D正确。
故选D。
8．C
【详解】A．当通电一段时间后，电流不在变化，线圈自感现象消失，此时电流达到最大值，故根据闭合回路的欧姆定律得
故A答案错误；
B．根据
得t=0时，电感线圈中的自感电动势为最大，但是电流为0，故电功率为0
故B答案错误；
C．闭合开关瞬间，由于电流要增大，电感线圈会产生自感电动势阻碍电流增大。根据楞次定律，自感电动势的方向与电源电动势方向相反，但是自感电动势的大小是由电流的变化率和自感系数决定的。在开关闭合瞬间，电流变化率很大，但是自感电动势不可能大于电源电动势E。因为如果自感电动势大于E，那么电路中的电流就不会增大了，这与实际情况不符。故C答案正确。
D．根据，在I - t图像中，q等于I - t图像与坐标轴围成的面积。由于I - t图像不是正弦函数图像（从题目所给信息可知，电流是从0开始逐渐增大到稳定值的，不是正弦变化），不能用正弦交流电的有效值公式去计算电荷量。所以不能得出0 -t0时间内通过电阻的电荷量为，故D答案错误；
故选C。
9．C
【详解】A．根据电磁驱动原理，摆动手柄使得蹄形磁铁转动，则铝框会同向转动，线圈比磁铁转得慢，故A错误；
B．图乙是真空冶炼炉，当炉外线圈通入高频交流电时，炉内金属产生涡流从而产生大量热量熔化，故B错误；
C．粒子在磁场中做匀速圆周运动，洛伦兹力提供向心力，有
可知粒子离开D形盒时，速度为，故C正确；
D．图丁是微安表的表头，在运输时要把正，负接线柱用导线连在一起，这是为了保护电表指针，利用了电磁阻尼原理，故D错误。
故选C。
10．B
【详解】AB．当回路断开时电流要立即减小到零但由于线圈的自感现象会产生感应电动势，该自感电动势较大，所以刘伟被“电”到，即刘伟有电击感是因为两手之间瞬间有高电压，即流经刘伟身体的电流变大了，故A错误，B正确；
C．因多用表的表笔已经与被测线圈脱离，则多用电表不可能被烧坏，故C错误；
D．实验过程中若李辉两手分别握住红黑表笔的金属杆，当与线圈脱离后，在电表回路不会产生感应电动势，则他不会受到电击，故D错误。
故选B。
11．C
【详解】ABC．开关闭合瞬间，由于线圈自感作用，线圈中的电流由0逐渐增大到稳定值，则开始A、B灯泡同时亮，稳定后，线圈相当于一根导线，发生短路，此时B灯熄灭，由于总电阻减小，通过电路的电流增大，则A灯变的更亮，故A、B灯同时亮，然后B灯逐渐熄灭，A灯变得更亮，故AB错误，C正确；
D．开关闭合达到稳定后B灯是熄灭的，开关闭合达到稳定后断开开关，线圈由于自感作用，线圈相当于一个电源，在线圈与B灯构成的新的回路中，B灯先亮一下再熄灭，而A灯立即熄灭，故D错误。
故选C。
12．D
【详解】A．闭合开关S的瞬间，A、C灯同时亮，由于线圈产生自感电动势阻碍通过线圈电流的增大，所以B灯缓慢亮，故A错误；
B．闭合开关S一段时间后，由于线圈的直流电阻为R，可知B灯支路电阻大于A灯支路电阻，则A灯电流大于B灯电流，C灯电流等于AB灯电流之和，故C灯最亮，A灯比B灯亮，故B错误；
C．断开开关S的瞬间，由于线圈产生自感电动势阻碍通过线圈电流的减小，且与A、B灯构成回路，由于断开开关前通过线圈的电流小于A灯的电流，所以A灯不会闪亮一下熄灭，故C错误；
D．断开S瞬间前，A灯电流方向从右向左；断开瞬间，线圈产生自感电动势，自感电流从右向左通过B灯，即通过A灯电流方向从左向右，所以流过A灯的电流方向相反，故D正确。
故选D。
13．AD
【详解】A．未接导线时，表针晃动过程中导线切割磁感线，表内线圈会产生感应电动势，故A正确；
B．未接导线时，未连成闭合回路，没有感应电流，所以不受安培力，故B错误；
CD．接上导线后，表针晃动过程中表内线圈产生感应电动势，根据楞次定律可知，表针晃动减弱是因为表内线圈受到安培力的作用，故C错误，D正确。
故选AD。
14．BC
【详解】A．闭合开关瞬间，电感线圈会产生感应电动势，由于L的自感系数较大，所以产生的感应电动势也较大，阻碍B灯电流的增大，所以A灯先亮，B灯逐渐变亮，故 A错误；
BC．断开开关前，通过A、B的电流都向右；断开开关瞬间，电感线圈也会产生较大的感应电动势，阻碍B灯电流的减小，即产生一个向右的感应电流通过B，因线圈中产生与原A、B灯和线圈构成小回路，所以此时有向左通过A的感应电流，即A的电流方向与原来相反 ，B的电流方向与原来相同，故BC正确；
D．断开开关前，正常发光时，由于线圈的直流电阻不可忽略，A、B是两个完全相同的灯泡，所以此时通过A的电流大于通过B的电流；断开开关瞬间，电感线圈也会产生较大的感应电动势，阻碍B灯电流的减小，产生一个向右的感应电流，且从B原来的电流大小开始不断减小，所以A灯不会闪亮，A、B灯都逐渐熄灭，故D错误。
故选BC。
15．BD
【详解】A．磁电式电表的线圈常常用铝框做骨架，起到电磁阻尼作用，是为了利用电磁感应，故A错误；
B．电磁炉中的线圈通高频电流时，线圈中产生自感现象，在铁磁性金属锅上产生涡流，使锅体发热从而加热食物，故B正确；
C．精密线绕电阻常采用双线绕法，通入电流后，双线产生的磁场方向是相反的，所以会减弱通电时产生的磁场，这样，就能减小电流改变时引起的自感现象，达到维持电阻稳定的目的，故C错误；
D．车站的安检门探测人携带的金属物品的工作原理是由交流电通过线圈产生迅速变化的磁场，磁场在金属物体内部能感生涡电流；涡电流又会产生磁场，反过来影响原来的磁场，引发探测器发出鸣声，故D正确。
故选BD。
16．AC
【详解】A．闭合开关S的瞬间，先亮，由于电感线圈阻碍原电流的增大，则其电流只能逐渐增大，所以灯泡逐渐亮起来，线圈的电阻忽略不计，则最后两灯泡一样亮，故A正确；
B．断开S瞬间，线圈和两个灯泡组成新的回路，线圈产生与原电流方向相同的自感电流阻碍原电流的减小，因两灯泡的电阻相等，正常发光时两灯泡的电流相等，则两灯都逐渐熄灭，故B错误；
CD．由图可知，闭合开关S，中的电流从b到a，中的电流从d到c；断开S瞬间，线圈和两个灯泡组成新的回路，线圈产生与原电流方向相同的自感电流阻碍原电流的减小，则中的电流从b到a，中的电流从c到d，故C正确，D错误。
故选AC。
17．(1) 1 2
(2)B
【详解】（1）[1][2]当开关S闭合时，灯泡中的电流为
线圈的直流电阻为
（2）开关断开时，线圈产生感应电动势，相当于电源与、组成闭合回路，通过灯泡的电流等于开关断开前通过线圈的电流，即，所以通过灯泡的电流瞬间变大，然后再缓慢变小。
故选B。
18． 不同时 过一会儿 会
【详解】[1]开关闭合时，由于电感线圈L的自感作用阻碍电流增大，相当于断路，则立即亮，慢慢变亮，即与不同时亮；
[2]电路稳定后断开开关时，电感线圈L阻碍电流减小，相当于新电源，继续提供电流流过两灯泡，则与两灯过一会儿熄灭；
[3]若在线圈中插入铁芯，线圈的自感系数增大，自感现象会更加明显。
19． 向下插入 有 AC/CA A
【详解】（2）[1]由图甲可知，电流从灵敏电流计的左接线柱流入，指针往左偏；由图乙可知，螺线管中的电流方向为逆时针方向（从下往上看），根据安培定则，螺线管中感应电流的磁场方向竖直向下；条形磁铁在螺线管中的磁场方向（原磁场方向）竖直向上，可见感应电流的磁场方向与原磁场方向相反，根据楞次定律可知穿过线圈的原磁通量增加，所以条形磁铁向下插入线圈。
（3）[2]由右手螺旋定则可知，用右手握住螺线管，四指的方向和电流方向相同，大拇指指的方向为N极方向，螺线管B中导线的绕向不同，则灵敏电流计中电流方向不同，故灵敏电流计中电流方向与螺线管B中导线的绕向有关。
[3]A．合上开关后，灵敏电流计的指针向右偏了，说明B线圈中磁通量增加时，电流计指针右偏：现在要使灵敏电流计的指针向左偏转，因此穿过B线圈的磁通量应该减小；断开开关，则穿过B线圈的磁通量减小，根据楞次定律可知，线圈B中产生的感应电流方向与开关合上瞬间，B线圈中的感应电流方向相反，灵敏电流计左偏，故A项正确；
B．在A线圈中插入铁芯，穿过B线圈的磁通量增大，根据楞次定律可知，线圈中产生的电流方向与开关合上瞬间，B线圈中的电流方向相同，灵敏电流计指针右偏，故B项错误；
C．由图丙可知，变阻器的滑片向右滑动，电路中的电流减小，线圈A的磁感应强度减小，穿过B线圈的磁通量减小，根据楞次定律，线圈B中产生的感应电流方向与开关合上瞬间，B线圈中的感应电流方向相反，灵敏电流计左偏，故C项正确；
D．由图丙可知，变阻器的滑片向左滑动，电路中的电流增大，线圈A的磁感应强度增大，穿过B线圈的磁通量增大，根据楞次定律，线圈B中产生的感应电流方向与开关合上瞬间，B线圈中的感应电流方向相同，灵敏电流计右偏，故D项错误。
故选AC。
（4）[4]当时刻闭合开关S的瞬间，电路中的电流突然增大，在线圈L中要产生自感电动势阻碍电流的增加，所以线圈L中的电流会逐渐增加到稳定值，当时刻断开开关S时，线圈L中由于自感电动势阻碍电流的减小，所以磁电流会在线圈L和电阻R中形成回路，然后逐渐减到零。所以其A图像符合题意。
[5]刚闭合开关时，由于线圈L中自感电动势很大，所以线圈L所在支路相当于断路，由闭合电路欧姆定律有
当电路稳定时，由闭合电路欧姆定律有
由于
所以有
20．(1) 等于 逐渐变亮
(2)不会
(3)3∶4
【详解】（1）（1）[1][2]开关闭合瞬间，由于电感线圈的自感系数很大，所以灯L 没有电流通过，灯L 和L 串联，流经灯L 和L 的电流 由于与线圈串联，线圈阻碍逐渐减小，则L 逐渐变亮。
（2）电路稳定时L 和L 电流相等，则开关断开的瞬间，线圈充当电源作用，由于电流有惯性，经过灯L2的电流与电路稳定时电流相同，所以灯L2不会闪亮，而是逐渐熄灭。
（3）开关闭合瞬间，L 和L 串联，电压传感器测量 L 两端电压，则
稳定后，通过L 的电流为
开关断开瞬间，自感电流与原电流等大，则
得
