(共41张PPT)
大气热力环流
第三章第三节
1.大气热力环流的形成过程
2.自然界的大气热力环流及对我们生产生活的影响
概念
大气热力环流
大气热力环流：由于地面冷热不均而形成的空气环流，称为大气热力环流
大气热力环流成因：地面冷热不均
思考：为什么暖气片安装在下，空调安装在上呢？
为什么煮沸的水蒸汽往上跑，冰块的雾气往下走呢？
基础
概念
空气受热膨胀上升、遇冷收缩下沉
基础
概念
近地面气压>高空气压
气压：气压是作用在单位面积上的大气压力（单位：百帕）
A
B

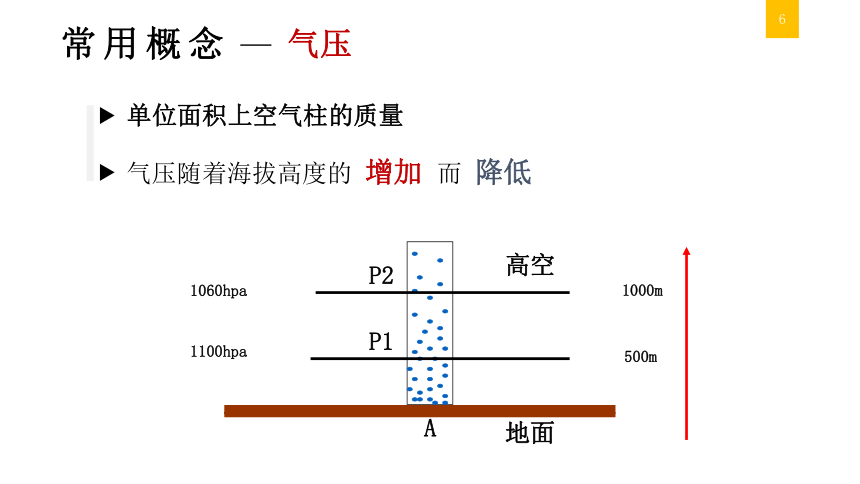

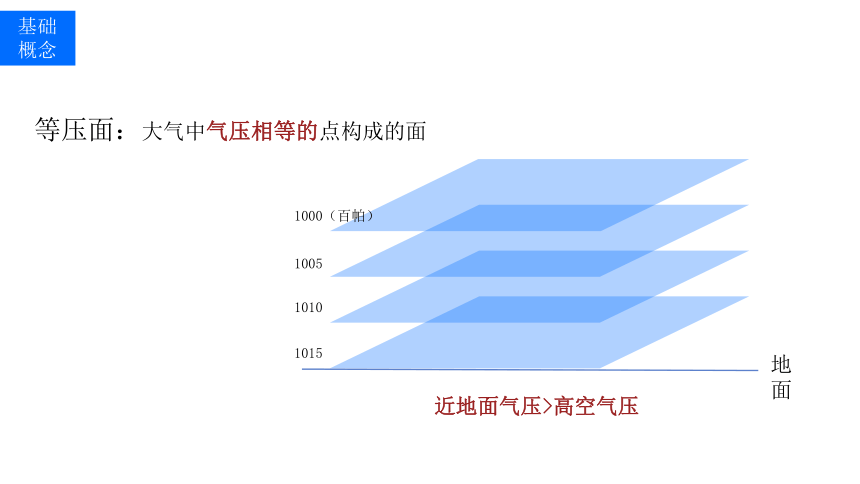

气压常用概念单位面积上空气柱的质量气压随着海拔高度的增加而降低A地面高空1100hpa1060hpa500m1000mP1P2等压面：大气中气压相等的点构成的面
1015
1010
1005
1000（百帕）
地 面
基础
概念
近地面气压>高空气压

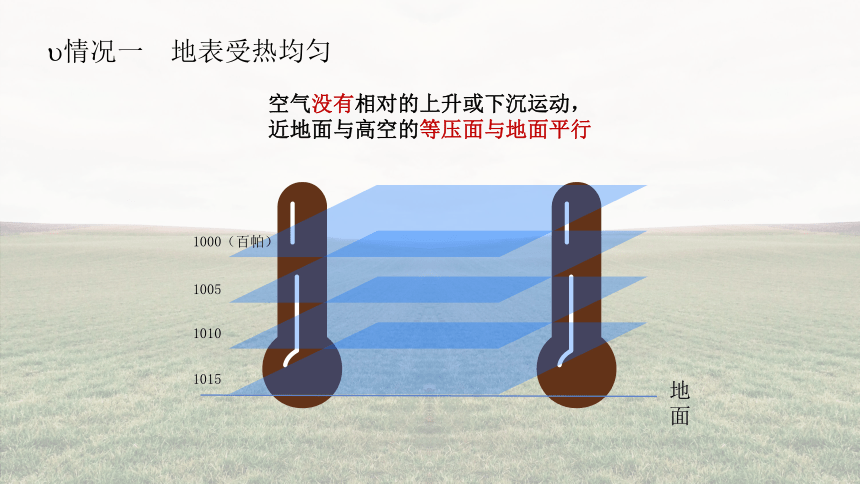

空气没有相对的上升或下沉运动，
近地面与高空的等压面与地面平行
1015
1010
1005
1000（百帕）
地 面
情况一 地表受热均匀
地表冷热不均
热
冷
情况二 地表冷热不均
地面
高空

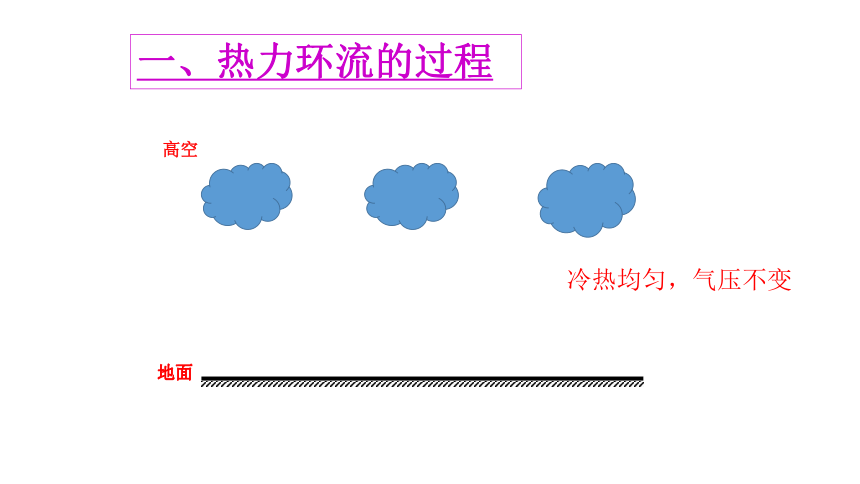

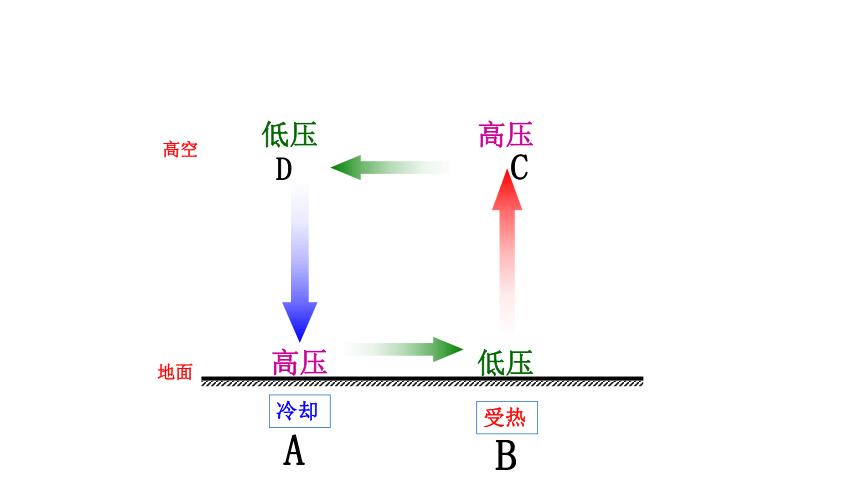

一、热力环流的过程
地面
冷热均匀，气压不变
高空
地面
受热
冷却
高压
低压
高压
低压
A
B
C
D
A
B
C

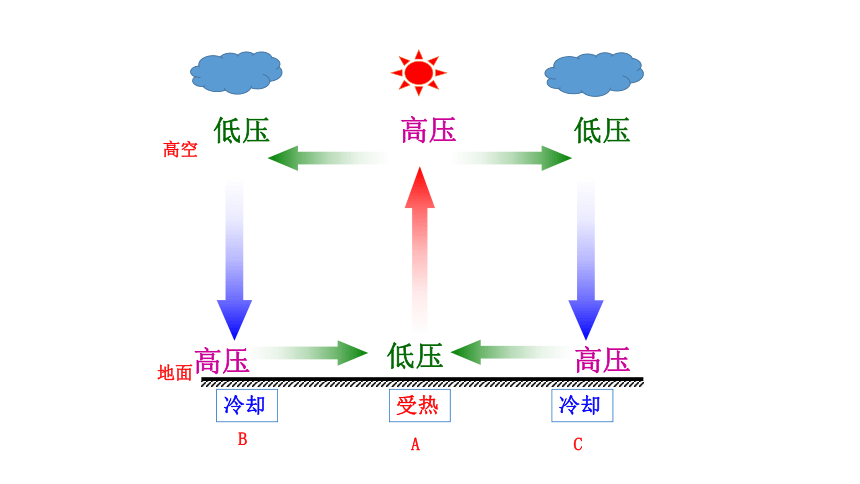

地面
高空
受热
冷却
冷却
高压
低压
低压
高压
高压
低压
A
B
C
地面
高空
1100hpa
1060hpa
1020hpa
受热
冷却
冷却
低压
高压
高压
低压
思考：等压面此时还平直吗？
等压面弯曲规律：
高压上凸、低压下凹。
近地面热低压冷高压。
高压
低压
情况一: 地面受热均匀
甲
乙
1015
1010
百帕
1005
A
B
D
C
PA=PB
PC=PD
>
地面
情况二: 地面受热不均
甲
乙
A
B
D
C
热
冷
地面
1012
1018
地面受热不均
空气垂直运动
同一水平面出现高低气压差
空气的水平运动（风）
1008
1002
PB>PA
PD>PC
>
1015
百帕
1005
重点
高压
低压
低压
高压
归纳总结:热力环流的形成过程
1.“一个关键”:确定近地面两点的冷热。
热容量大的地球表面，如同纬度的海洋，白天气温较低，夜晚气温较高；热容量小的地球表面，如同纬度的陆地，白天气温较高，夜晚气温较低。
2.“四个步骤”
冷热不均
空气
垂直运动
→
→
同一水平面上的气压差异
空气水平运动
（风）
→
归纳总结：根据等压线判断气压值
1.“凸高为低，凸低为高”，等压线凸向高值处为低压，凸向低值处为高压
2.近地面的气压：“热低压、冷高压”
【温馨提示】
同一垂直方向上，近地面和高空的气压类型相反。
近地面为高压，其高空为低压；近地面为低压，其高空为高压。
近地面等压线
高空等压线
热
冷
低压
低压
高压
高压
甲
乙
A
B
D
C
自然界的大气热力环流
Atmospheric thermal circulation in nature
02
常见形式
山谷风
城市风
海陆风
合作探究1
Valley wind
陆地
海洋
热
冷
陆地
海洋
热
冷
（1）在图中分别画出白天、夜晚陆地和海洋之间的大气运动方向，使之构成一个环流圈，并说明理由。
海洋比热容大，升温降温速度慢，白天为冷源，夜晚为热源。
2
海陆风
海风
陆风
陆地比热容小，升温降温速度快，白天为热源，夜晚为冷源；
陆地
海洋
热
冷
陆地
海洋
热
冷
（2）海陆风带来的的影响
使滨海地区气温日较差减小；降水增多；夏季气温凉爽，空气湿润
2
海陆风
海风
陆风
合作探究2
Valley wind
（1）在图中分别画出山峰和山谷之间的大气运动方向，使之构成一个环流圈，并说明理由。
白天山坡受热，空气增温快，空气密度小；山谷上方同高度的空气增温较慢，密度仍较大；空气自山谷沿山坡上升，形成谷风。
热
热
冷
冷
热
冷
3
山谷风
夜间山坡辐射冷却比山谷上方同高度的空气要快，因而气温下降、空气密度增大，使空气沿山坡流向山谷，形成山风。
谷风
山风
（2）何当共剪西窗烛，却话巴山夜雨时。巴山为什么多夜雨？
夜晚谷地中盛行上升气流，气流上升过程中降温，水汽凝结形成降水。
3
山谷风
（3）山谷地区如果有工业生产产生大量大气污染物的情况下，污染现象往往持续时间更长，更严重，这是为什么？
谷地地形封闭，污染物不易扩散；夜晚冷空气沿山坡下沉，堆积在谷地，形成逆温，大气较稳定，不利于污染物扩散。
3
山谷风
3
山谷风
谷风的风速与山风相等么？
不相等。白天山坡受热所造成的温差，比夜间辐射冷却所造成的温差要大，因此谷风的风速大于山风。
合作探究3
Urban style
城市市区由于人口密集， 经济活动集中，生产生活中释放大量人为热， 导致市区气温高于郊区
空气在市区上升 ，在郊区下沉 ，近地面风由郊区吹向市区，形成城市热岛环流 。
城市风
3
大气热力环流
对空气有污染的工厂应建设在A、B、C中的 地。
C
布局在城市郊外热力环流之外。避免这些工厂排出的污染物从近地面流向城区。
【注意】
城市风不随昼夜而变化
角色扮演
Cosplay
假如你是城市规划人员，又该怎么布局大气污染严重的工业企业呢？
气压：空气分子运动所产生的压力。
知识补充
近地面气压必大于高空。
等压面：空间气压值相等各点组成的面．
假设：地面受热均匀，则形成的等压面如下：
等压面越高空气压值越低
1010百帕
960百帕
910百帕
860百帕
气压值的比较
高空
地面
受热
冷却
高压
低压
高压
低压
A
B
C
D
1.同一等压面气压相等。
2.近地面气压>高空。
3.先比地面后高空。
比较方法：
气压值的比较
高空
地面
A
B
C
D
高压上凸、低压下凹
注意：
等压面
风的知识
风：大气的水平运动
水平方向上风总是从高压吹向低压。
风向会受地转偏向力的影响，北半球向右偏，南半球向左偏。（45度）
风向：指风的来向。如：来自东南的风就称为东南风。
风的知识
判断风向方法：
1.画一条垂直于等压线的直线，高压指向低压。
2.判断南北半球，南左北右。
3.判断东西南北（十字架）。
4.风向：风的来向。
等压线越密集，气压值越大，风力越强。
风的知识
判断风向方法：
1.画一条垂直于等压线的直线，高压指向低压。
2.判断南北半球，南左北右。
3.判断东西南北。
4.风向：风的来向。
等压线越密集，气压值越大，风力越强。
大气热力环流定理
等压线高压上凸低压下凹
海拔越高，气压越低（近地面气压>高空气压）
热——膨胀上升——近地面形成“低压”——降水 冷——收缩下沉——近地面形成“高压”——晴天
（ “近地面：热低压，冷高压”）
同一水平面，气流总是有高压流向低压
先有垂直运动热上冷下（地面冷热不均引起），后有水平运动高压指低压（气压差引起）
高空等压面与近地面等压面的凸出方向相反。
随堂巩固
读某地近地面和高空四点气压图(单位：hPa)，完成2～3题。
1．若近地面和高空四点构成热力环流，则流动方向为(　　)
A．O→M→N→P→O
B．M→N→O→P→M
C．M→N→P→O→M
D．N→M→O→P→N
2．下面图中正确表示N地在垂直方向上等温面与等压面配置的是(　　)
海拔
地面
N
M
O
P
随堂巩固
甲、乙两图示意两种常见的热力环流，读国完成4～5题。
3．甲图所示的热力环流(　　)
A．出现在白天 B．出现在夜间
C．此时陆地近地面为低压 D．此时海洋高空为低压
4．乙图中(　　)
A．市区气温低于郊区 B．市区气压高于郊区
C．在①地建设绿化带比在②地更合理 D．在①地布局水泥厂比在②地更合理
随堂巩固
海子写过一首诗《面朝大海，春暖花开》，现在影视剧中往往让女主角面朝大海，在海风吹拂下让头发向后飘逸以反映女主角的快乐心情。甲、乙两图分别是“北半球某滨海地区海陆环流图”和“气温变化特征图”。读图完成6～7题。
5．甲图中①、②、③、④四处气温最高的是 (　　)
A．①处 B．②处 C．③处 D．④处
随堂巩固
海子写过一首诗《面朝大海，春暖花开》，现在影视剧中往往让女主角面朝大海，在海风吹拂下让头发向后飘逸以反映女主角的快乐心情。甲、乙两图分别是“北半球某滨海地区海陆环流图”和“气温变化特征图”。读图完成6～7题。
6．为了完成女主角头发向后飘逸的场景，如果你是导演，你会选择什么时间段完成拍摄 (　　)
A．16时至次日8时 B．8时至16时 C．18时至次日6时 D．6时至18时
