浙江省温州市环大罗山联盟2024-2025学年高二下学期期中考试通用技术
一、未知
2024年10月,SpaceX星舰捕获装置在多次飞行试验失败后,终于首次成功使用机械臂抓住了从天而降的几百吨重的一级火箭(如图所示),这是人类首次用这种方式回收火箭,网友形象地称之为“筷子夹火箭”。请根据描述完成以下小题。
1.下列关于该装置的分析中不恰当的是( )
A.机械臂的设计应用到数学、物理、工程等多个学科知识,体现了技术的综合性
B.SpaceX星舰吸取了多次飞行试验失败的经验,最终成功地研发了火箭回收技术,体现了技术的实践性
C.基于陆地机械臂回收火箭的设计方案,相关回收技术应运而生,体现了设计是技术发展的重要驱动力
D.SpaceX星舰捕获装置进行了多次飞行试验是科学活动
2.小明受到回收火箭技术的启发,利用木筷和橡皮筋制作了可以悬挂重物的悬臂梁结构,综合承重能力和稳定性,下列方案中最合理的是( )
A. B.
C. D.
3.如图所示是一款可折叠的野外露营车,整体车身采用钢架结构和可拆卸布套,车底安装防滑耐磨的飞机轮。下列分析中不恰当的是( )
A.拉手处可上下调节,考虑了人的动态尺寸
B.箱体使用可拆卸布套,方便清洗,体现了设计的实用原则
C.使用防滑耐磨的飞机轮,可适应多种道路,考虑了“环境”的因素
D.拉杆可通过按钮一键伸缩,实现了人机关系的高效目标
4.如图所示是某形体的主视图和俯视图,其对应的左视图是( )
A.B.C. D.
5.下列哪种工艺最适合铝板间的不可拆卸连接( )
A.铆接 B.铸造 C.锡焊 D.螺栓和螺母
6.小明准备制作一个角码,以加固壁挂音响与墙壁的连接,使用金属膨胀螺栓与扳手安装到墙上,从结构的强度及安装方便角度考虑,下列四种角码的方案中最合理的是( )
A.B. C. D.
7.如图所示为某零件的三视图和尺寸标注,下列说法合理的是( )
A.该图样中没有漏标的尺寸
B.该模型整体是轴对称结构
C.该模型中圆孔没有螺纹,且直径是12厘米
D.主视方向上,模型右前侧棱与圆孔的右侧边缘投影重合
8.在下列操作过程中,相应物体主要受力形式既有受压,又有受扭转的是( )
A. B.
C. D.
9.如图所示断线钳,当进行钳断钢丝作业时,需在手柄处施加一定的力。此时各个构件主要受力形式分析中,正确的是( )
A.手柄受压 B.销轴受扭转 C.连杆受拉 D.钳刀片受剪切
10.如图为未覆膜一次性纸杯加工流程经过优化后成为覆膜纸杯的加工流程,下列分析合理的是( )
A.在优化该流程时,首先应考虑覆膜纸杯的制纸工艺
B.该流程中每个完成的过程可看作流程的时序
C.无菌水与PLA颗粒为并行工序
D.增加淋膜设备是淋膜优化的条件
如图所示为智能机柜系统的实物图和系统框图模型。利用内置的传感器接收配电机柜的温湿度情况,使用加热外设、冷凝片、风扇外设,将温度、湿度控制在设定的范围内。同时设备还具有通讯功能,可以利用智能设备查看配电柜的实时温湿度情况,当配电机柜温度异常时,通过报警模块将信息推送至手机或者电脑,进行主动预警。请根据题图和描述完成以下小题。

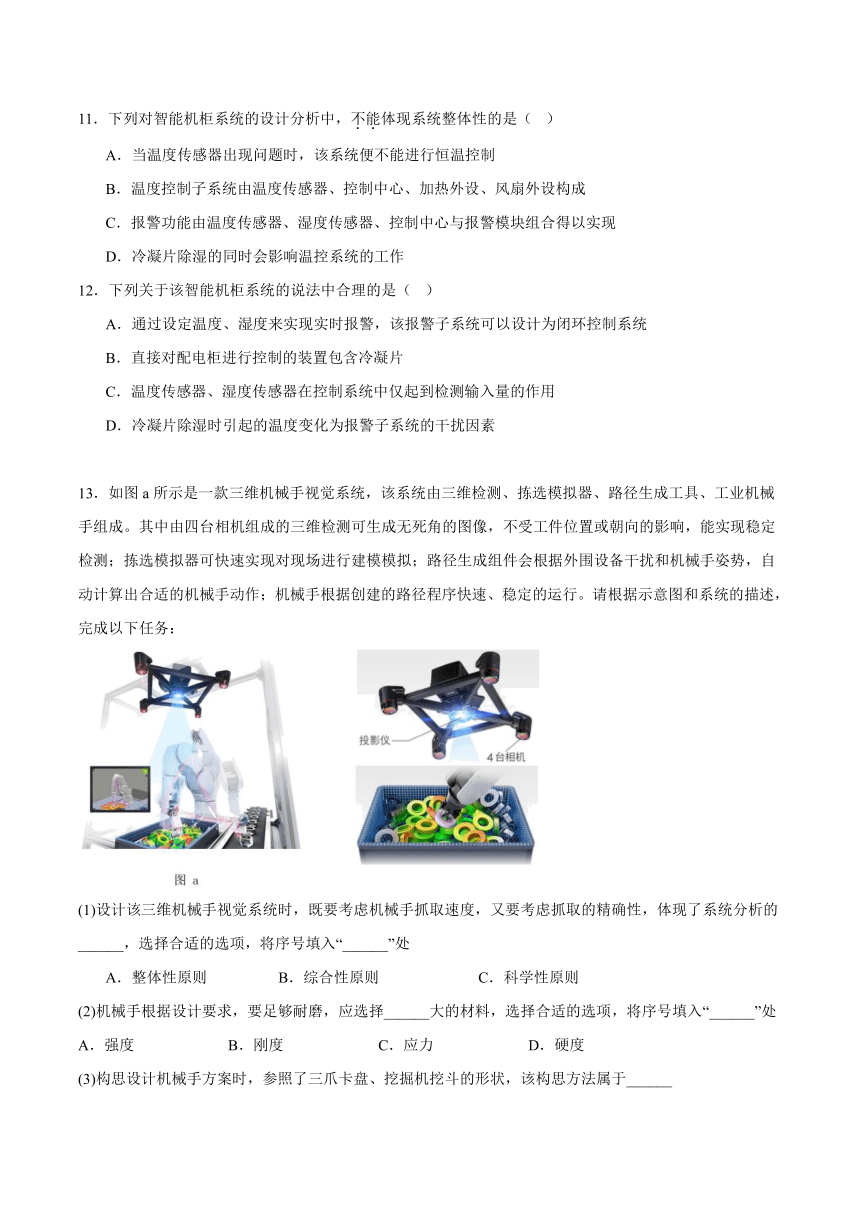

11.下列对智能机柜系统的设计分析中,不能体现系统整体性的是( )
A.当温度传感器出现问题时,该系统便不能进行恒温控制
B.温度控制子系统由温度传感器、控制中心、加热外设、风扇外设构成
C.报警功能由温度传感器、湿度传感器、控制中心与报警模块组合得以实现
D.冷凝片除湿的同时会影响温控系统的工作
12.下列关于该智能机柜系统的说法中合理的是( )
A.通过设定温度、湿度来实现实时报警,该报警子系统可以设计为闭环控制系统
B.直接对配电柜进行控制的装置包含冷凝片
C.温度传感器、湿度传感器在控制系统中仅起到检测输入量的作用
D.冷凝片除湿时引起的温度变化为报警子系统的干扰因素
13.如图a所示是一款三维机械手视觉系统,该系统由三维检测、拣选模拟器、路径生成工具、工业机械手组成。其中由四台相机组成的三维检测可生成无死角的图像,不受工件位置或朝向的影响,能实现稳定检测;拣选模拟器可快速实现对现场进行建模模拟;路径生成组件会根据外围设备干扰和机械手姿势,自动计算出合适的机械手动作;机械手根据创建的路径程序快速、稳定的运行。请根据示意图和系统的描述,完成以下任务:
(1)设计该三维机械手视觉系统时,既要考虑机械手抓取速度,又要考虑抓取的精确性,体现了系统分析的______,选择合适的选项,将序号填入“______”处
A.整体性原则 B.综合性原则 C.科学性原则
(2)机械手根据设计要求,要足够耐磨,应选择______大的材料,选择合适的选项,将序号填入“______”处
A.强度 B.刚度 C.应力 D.硬度
(3)构思设计机械手方案时,参照了三爪卡盘、挖掘机挖斗的形状,该构思方法属于______
A.形态分析法 B.仿生法 C.联想法 D.设问法
(4)该款三维机械手视觉系统设计时,在计算机中建立装置的仿真模型,模拟实际工作状态,让模型连续反复运行,观察设计能否满足要求。这里采用的试验方法属于______,选择合适的选项,将序号填入“______”处
A.强化试验法 B.模拟试验法 C.移植试验法 D.虚拟试验法
14.如图所示为一款桌面打印机支架,同时增加了置物功能,可以放置打印纸、盆栽、书籍等。请根据图片及其描述完成以下任务:
(1)从设计分析的角度,下列说法中,主要体现“物”的因素的是______
A.支架两侧增加了圆槽,方便拿取
B.支架适用于大部分尺寸的打印机
C.支架采用榫卯结构进行连接
(2)如图所示为该打印机支架的侧板,根据木板的纹理,下面对材料的划线中最适合的为______
A. B. C.
(3)制作该侧板的榫眼时,下列工具用不到的是______。
A.B. C.
(4)若想要进行大批量低成本加工该打印机支架,应选用什么材料______
A.塑料 B.实木板 C.铜
15.小明看了SpaceX星舰捕获装置(图1)新闻后,想要用所学的技术知识将捕获装置的功能简化复刻,已知所需夹紧的物体直径为30mm,高度为200mm。小明已经完成塔台模型的设计(图2),塔台的高度为500mm,立柱直径为10mm,请你帮助小明完成捕获装置模型的设计,设计要求如下:
(a)捕获装置能带动夹持手展开和夹紧,夹紧时能有效夹住物体,防止物体落到地面;
(b)捕获装置安装在塔台外侧,固定在两个塔台立柱上,不对立柱进行加工;
(c)捕获装置采用一个电机驱动(电机可以正反转);
(d)材料自选。
(1)在头脑中构思符合设计要求的多个方案,画出其中最优方案的设计草图(电机可用方框表示),简要说明方案的工作过程
(2)在草图上标注主要尺寸
(3)设计该装置时,不需要考虑的是(单选)______
A.塔台立柱的尺寸 B.塔台立柱的强度
C.塔台立柱的重心高低 D.被夹物体的质量大小
《浙江省温州市环大罗山联盟2024-2025学年高二下学期期中考试技术试题-高中通用技术》参考答案
1.D 2.C
3.A
4.C
5.A
6.C
7.D
8.C
9.C
10.D
11.D 12.B
13.(1)B
(2)D
(3)C
(4)D
14.(1)C
(2)A
(3)B
(4)A
15.(1)草图:合理的一个电机驱动结构,若夹持手之间有高度差,在传动结构中应表示出来;实现夹紧、展开功能;夹持手与塔台的连接.
(2)尺寸:①塔台立柱的直径φ10mm;②所夹物体直径30mm;③夹持手离地高度>100mm.
(3)C
