浙江省钱塘联盟2024-2025学年高二下学期4月期中联考通用技术
一、选择题
1．如图所示是我国自行设计、建造的极地科考破冰船，破冰等级达到了PC6级。搭载国产无人机、无人船以及水下自主机器人等装备，依托北斗卫星系统，形成了空-天-海-冰-潜一体化的科考能力，可同步完成大气、海冰、水体、地球物理在内的多学科科考任务。下列关于技术的价值和性质的理解不恰当的是（ ）
A．搭载国产无人机、无人船以及水下自主机器人等装备，在更大范围、更大深度进行科考，体现了技术具有解放人的作用
B．可完成大气、海冰、水体、地球在内的多科考任务，体现了技术的综合性
C．能实现“空-天-海-冰-潜”一体化科考，体现了技术的目的性
D．冬季可航行于黄海、渤海海域，进行冰区海洋环境监视、海冰测量，夏季可进行极地和深远海考察，体现了技术的复杂性
2．如图所示是一款新型沙发，下列关于该沙发的分析中不恰当的是（ ）
A．多场景多功能变换灵动自由，体现了设计的创新原则
B．扶手可以外旋变成可躺卧的榻，体现了设计的实用原则
C．沙发符合人体工程学原理，主要考虑了人的因素
D．双侧扶手下折变成无界沙发，操作方便，主要考虑了环境的因素

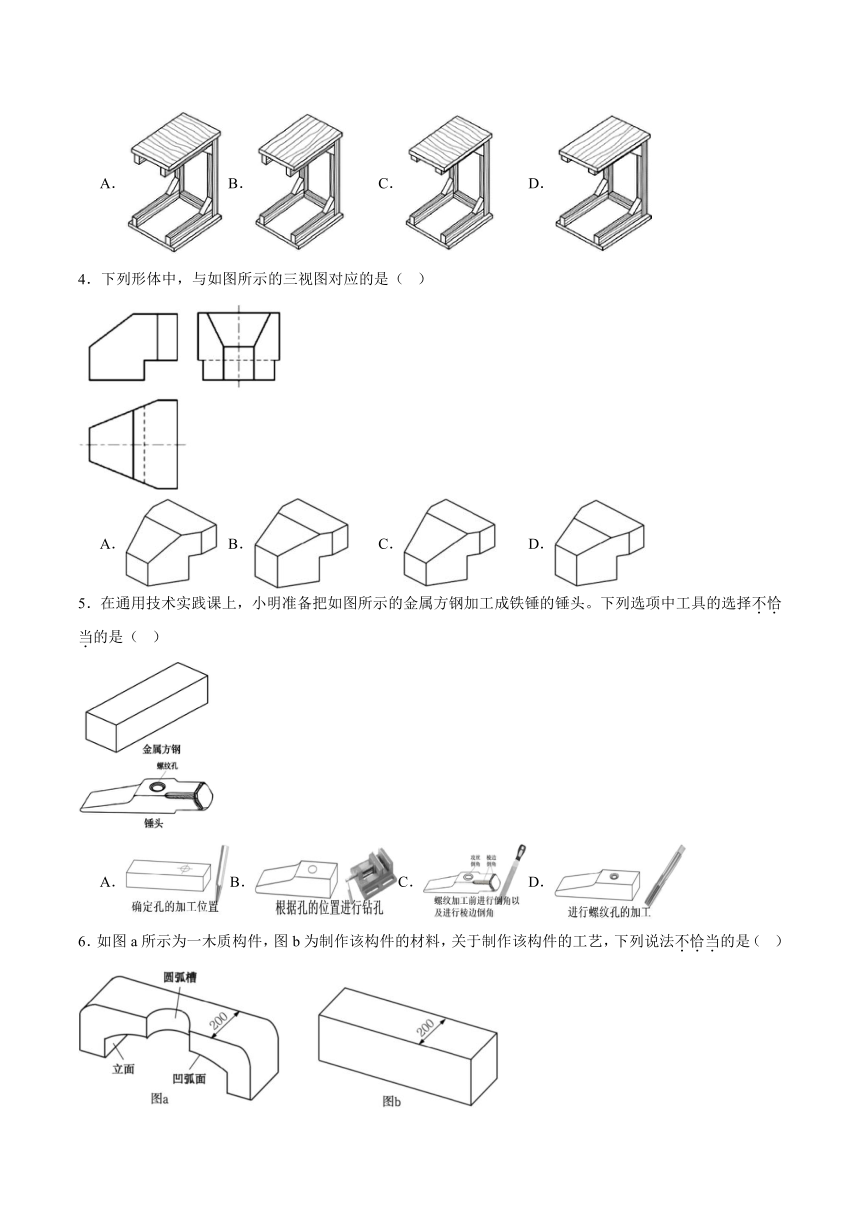

3．如图所示木质茶几的构思方案中，从稳固的角度分析，最合理的是（ ）
A． B． C． D．
4．下列形体中，与如图所示的三视图对应的是（ ）
A． B． C． D．
5．在通用技术实践课上，小明准备把如图所示的金属方钢加工成铁锤的锤头。下列选项中工具的选择不恰当的是（ ）
A．B．C． D．

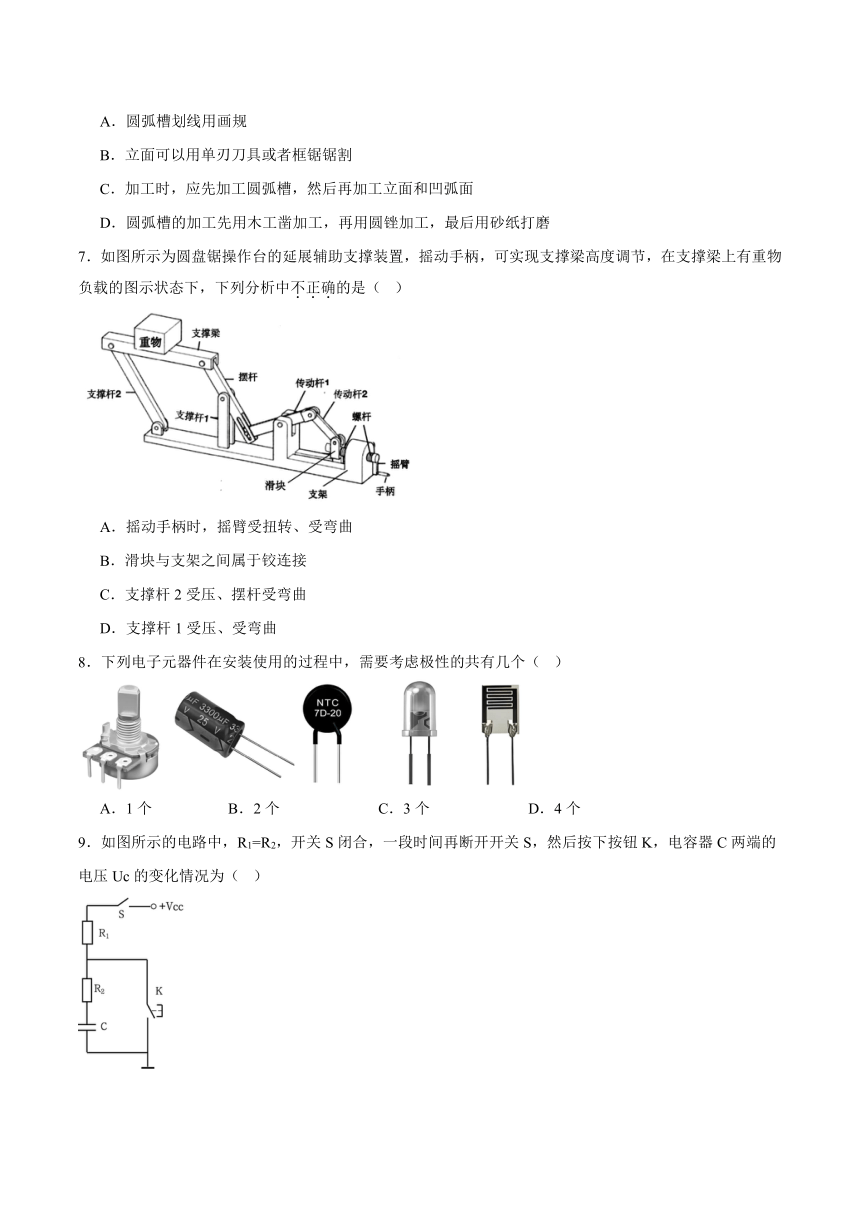

6．如图a所示为一木质构件，图b为制作该构件的材料，关于制作该构件的工艺，下列说法不恰当的是（ ）
A．圆弧槽划线用画规
B．立面可以用单刃刀具或者框锯锯割
C．加工时，应先加工圆弧槽，然后再加工立面和凹弧面
D．圆弧槽的加工先用木工凿加工，再用圆锉加工，最后用砂纸打磨
7．如图所示为圆盘锯操作台的延展辅助支撑装置，摇动手柄，可实现支撑梁高度调节，在支撑梁上有重物负载的图示状态下，下列分析中不正确的是（ ）
A．摇动手柄时，摇臂受扭转、受弯曲
B．滑块与支架之间属于铰连接
C．支撑杆2受压、摆杆受弯曲
D．支撑杆1受压、受弯曲
8．下列电子元器件在安装使用的过程中，需要考虑极性的共有几个（ ）
A．1个 B．2个 C．3个 D．4个

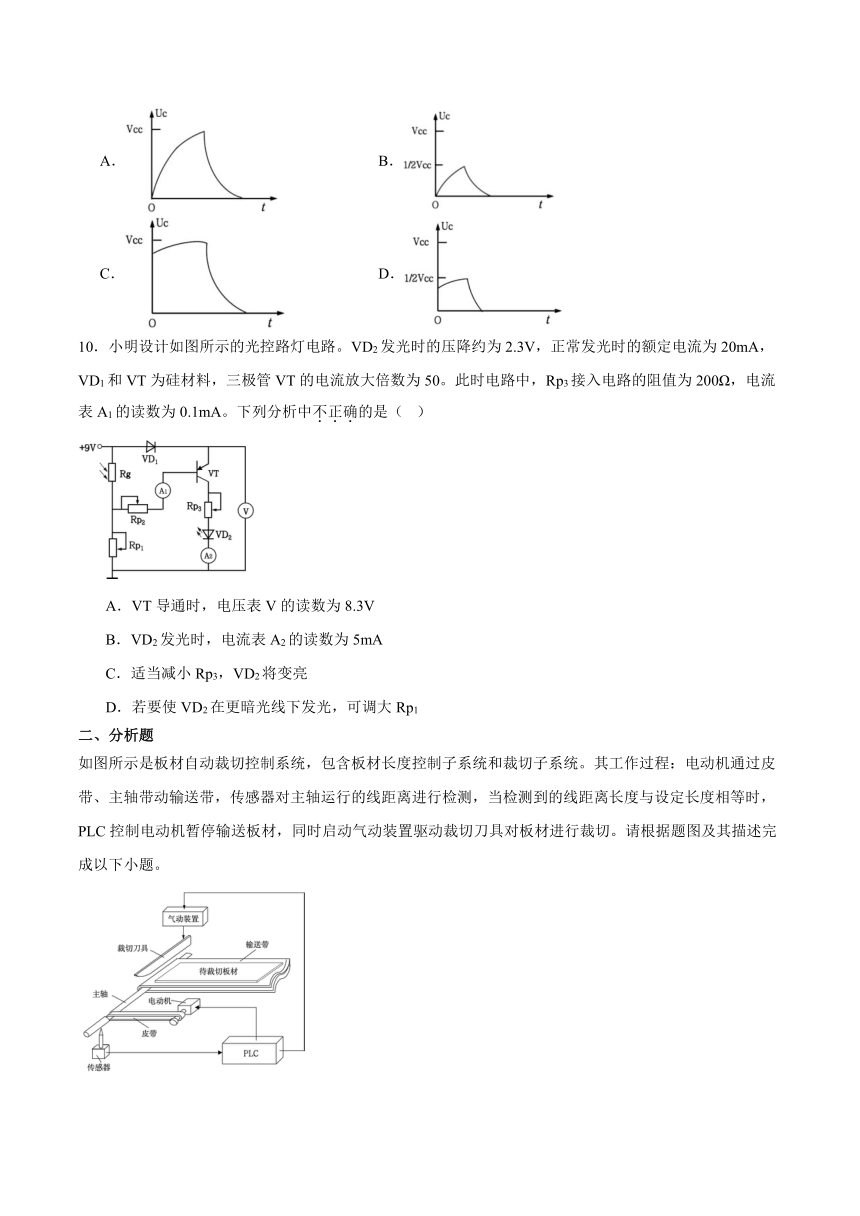

9．如图所示的电路中，R1=R2，开关S闭合，一段时间再断开开关S，然后按下按钮K，电容器C两端的电压Uc的变化情况为（ ）
A． B．
C． D．
10．小明设计如图所示的光控路灯电路。VD2发光时的压降约为2.3V，正常发光时的额定电流为20mA，VD1和VT为硅材料，三极管VT的电流放大倍数为50。此时电路中，Rp3接入电路的阻值为200Ω，电流表A1的读数为0.1mA。下列分析中不正确的是（ ）
A．VT导通时，电压表V的读数为8.3V
B．VD2发光时，电流表A2的读数为5mA
C．适当减小Rp3，VD2将变亮
D．若要使VD2在更暗光线下发光，可调大Rp1
二、分析题
如图所示是板材自动裁切控制系统，包含板材长度控制子系统和裁切子系统。其工作过程：电动机通过皮带、主轴带动输送带，传感器对主轴运行的线距离进行检测，当检测到的线距离长度与设定长度相等时，PLC控制电动机暂停输送板材，同时启动气动装置驱动裁切刀具对板材进行裁切。请根据题图及其描述完成以下小题。

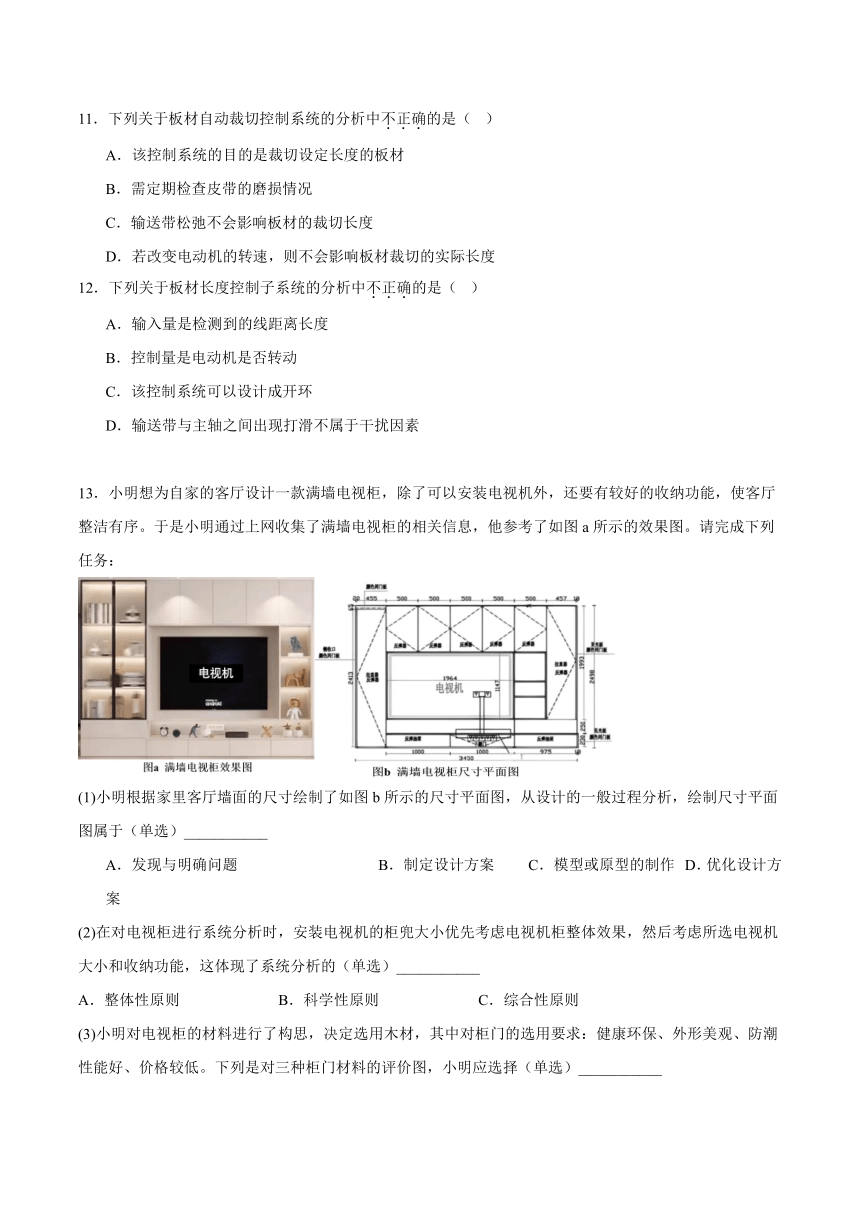

11．下列关于板材自动裁切控制系统的分析中不正确的是（ ）
A．该控制系统的目的是裁切设定长度的板材
B．需定期检查皮带的磨损情况
C．输送带松弛不会影响板材的裁切长度
D．若改变电动机的转速，则不会影响板材裁切的实际长度
12．下列关于板材长度控制子系统的分析中不正确的是（ ）
A．输入量是检测到的线距离长度
B．控制量是电动机是否转动
C．该控制系统可以设计成开环
D．输送带与主轴之间出现打滑不属于干扰因素
13．小明想为自家的客厅设计一款满墙电视柜，除了可以安装电视机外，还要有较好的收纳功能，使客厅整洁有序。于是小明通过上网收集了满墙电视柜的相关信息，他参考了如图a所示的效果图。请完成下列任务：
(1)小明根据家里客厅墙面的尺寸绘制了如图b所示的尺寸平面图，从设计的一般过程分析，绘制尺寸平面图属于（单选）___________
A．发现与明确问题 B．制定设计方案 C．模型或原型的制作 D．优化设计方案
(2)在对电视柜进行系统分析时，安装电视机的柜兜大小优先考虑电视机柜整体效果，然后考虑所选电视机大小和收纳功能，这体现了系统分析的（单选）___________
A．整体性原则 B．科学性原则 C．综合性原则
(3)小明对电视柜的材料进行了构思，决定选用木材，其中对柜门的选用要求：健康环保、外形美观、防潮性能好、价格较低。下列是对三种柜门材料的评价图，小明应选择（单选）___________
A． B． C．
(4)小明在选用柜门和柜体侧板连接配件（图c）提出了以下要求：①柜门与柜体侧板间的距离可调节；②关闭柜门时，柜门缓慢靠近柜体；③不能对柜门和柜体侧板进行加工。以下符合要求的连接配件是（单选）___________。
A． B． C．
三、综合题
14．小明发现书房的墙壁上有个置物架用于放置照片和摆件，该支架无法折叠，不能满足灵活利用墙面空间的需求，于是决定自己设计一种可向下90°折叠的壁装支架，连接置物板（600mm×260mm×30mm）和墙面。小明收集相关信息并进行分析后，提出了以下设计要求：
A．不用时可向下90°折叠，折叠过程要方便快捷；B．支架与墙壁连接牢固，展平时能可靠固定；
C．支架与置物板连接牢固、折叠后支架不外露；D．结构简单，要容易安装；
E．主材选择3mm厚的不锈钢板，其他辅助材料自选。
(1)根据设计要求，小明在构思可折叠底座与墙壁连接时决定采用塑料膨胀螺栓，并设计了以下连接孔方案，其中最合理的是______；
A． B． C．
(2)在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图；
(3)在草图上标注主要尺寸。
15．如图a所示是小明设计的简易高温报警电路。请完成以下任务：
(1)下列关于该电路的说法中错误的是（多选）___________
A．电路中的三极管VT1是NPN型三极管
B．Rt是正温度系数热敏电阻
C．二极管VD发光的时候，三极管VT1一定处于饱和导通状态
D．将电路中的或非门改为与非门，其余元件不变，电路功能会发生变化
(2)小明在完成电路设计后，准备在面包板上搭建该试验电路，至少需要用到（单选）___________块四2输入或非门集成电路
A．1 B．2 C．3
(3)以下调节方式可以实现调更高报警温度的是（多选）___________
A．调大Rp1 B．调小Rp1 C．调大Rp2 D．调小Rp2
(4)小明调试电路时希望用三极管驱动电路实现小灯泡发光，请你帮助他完成图b电路虚线框中的连线，其中三极管采用共发射极接法。
题号 1 2 3 4 5 6 7 8 9 10
答案 B D C D C C B B A A
11．C 12．D
13．(1)B
(2)C
(3)B
(4)C
【详解】（1）1从设计的一般过程来看，绘制尺寸平面图属于制定设计方案，故选B。
（2）考虑整体效果，又考虑电视机大小和收纳功能，体现了系统分析的综合性原则。故选C。
（3）根据设计评价图，小明应选择三聚氰胺板，故选B。
（4）要实现要求，符合条件的连接件是带有缓冲功能的配件，选项C符合要求，故选C。
14．(1)A
(2)
(3)①支架长度不超过260mm；②其他尺寸合理即可。
15．(1)BC
(2)A
(3)AD
(4)
【详解】（1）1.Rt是负温度系数热敏电阻，说法错误，当二极管VD发光的时候，三极管VT1处于饱和导通状态，说法错误，故选BC。
（2）搭建试验电路，至少需要1块四2输入或非门集成电路。故选A。
（3）调大RP1，调小RP2都可以调高报警温度，故选AD。
（4）用三极管来驱动电路让小灯泡发光，如图接法
