(共38张PPT)
第一单元 第三节

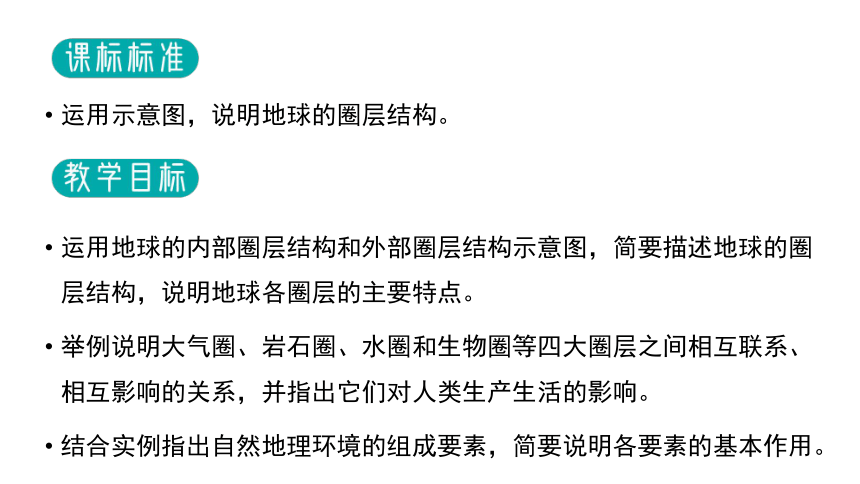

运用示意图,说明地球的圈层结构。
运用地球的内部圈层结构和外部圈层结构示意图,简要描述地球的圈层结构,说明地球各圈层的主要特点。
举例说明大气圈、岩石圈、水圈和生物圈等四大圈层之间相互联系、相互影响的关系,并指出它们对人类生产生活的影响。
结合实例指出自然地理环境的组成要素,简要说明各要素的基本作用。

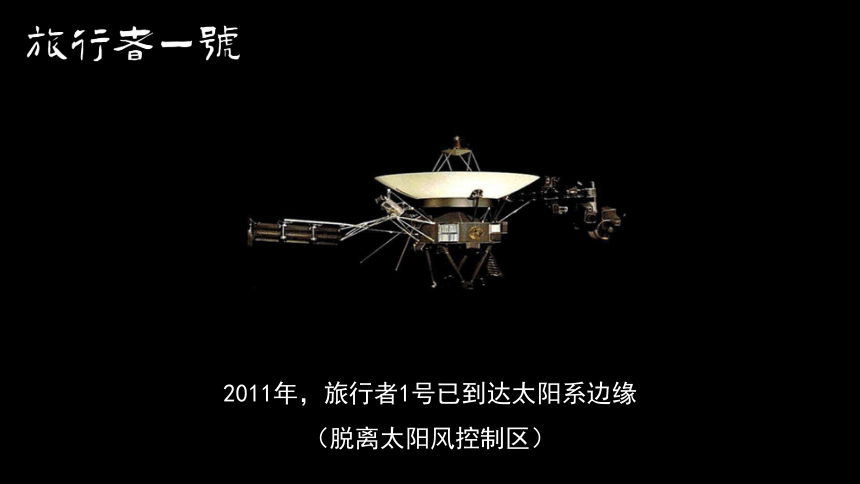

2011年,旅行者1号已到达太阳系边缘
(脱离太阳风控制区)

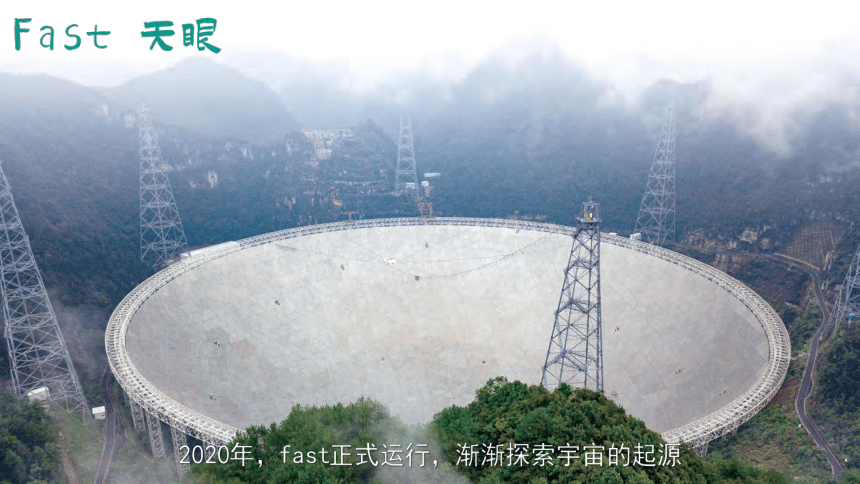

2020年,fast正式运行,渐渐探索宇宙的起源

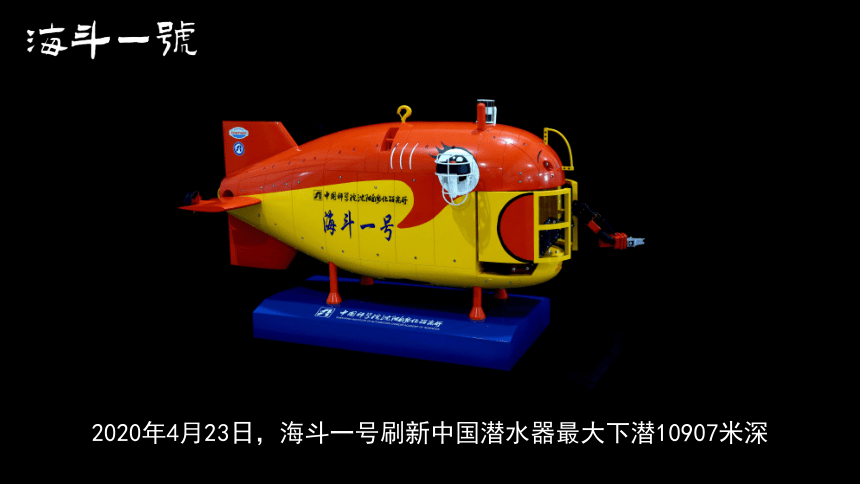

2020年4月23日,海斗一号刷新中国潜水器最大下潜10907米深
2020年7月31日,北斗三号全球卫星导航系统正式开通
在科拉半岛
人类曾经挖过最深的洞

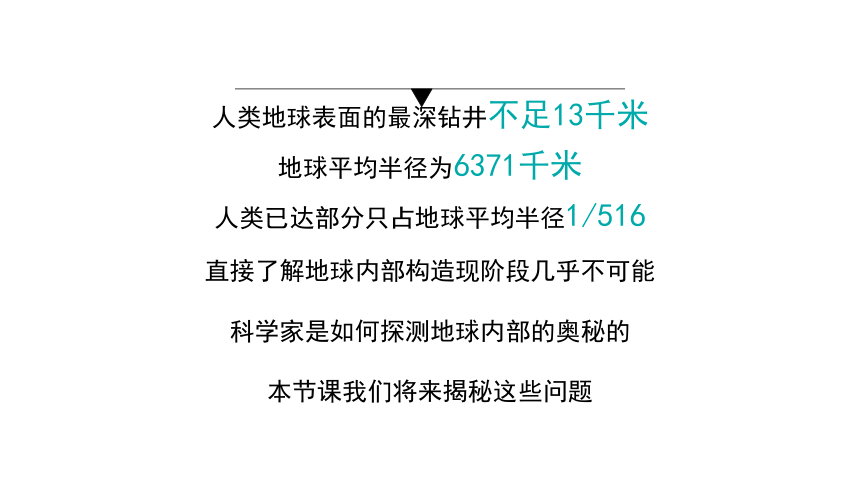

人类地球表面的最深钻井不足13千米
地球平均半径为6371千米
人类已达部分只占地球平均半径1/516
直接了解地球内部构造现阶段几乎不可能
科学家是如何探测地球内部的奥秘的
本节课我们将来揭秘这些问题

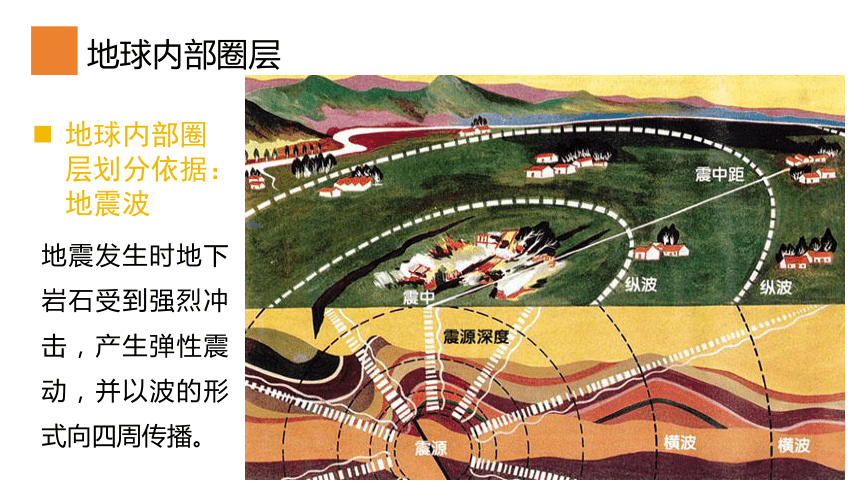

地球内部圈层划分依据:地震波
地球内部圈层
地震发生时地下岩石受到强烈冲击,产生弹性震动,并以波的形式向四周传播。

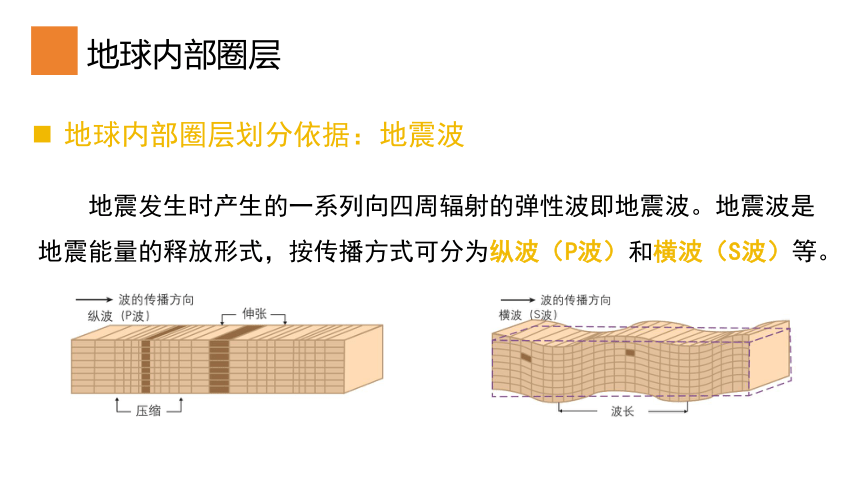

地球内部圈层划分依据:地震波
地震发生时产生的一系列向四周辐射的弹性波即地震波。地震波是地震能量的释放形式,按传播方式可分为纵波(P波)和横波(S波)等。
地球内部圈层

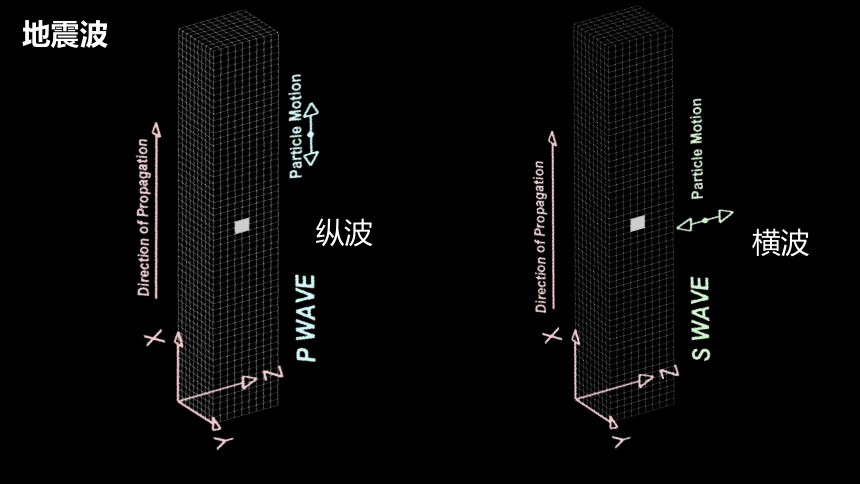

地震波
纵波
横波
地球内部圈层

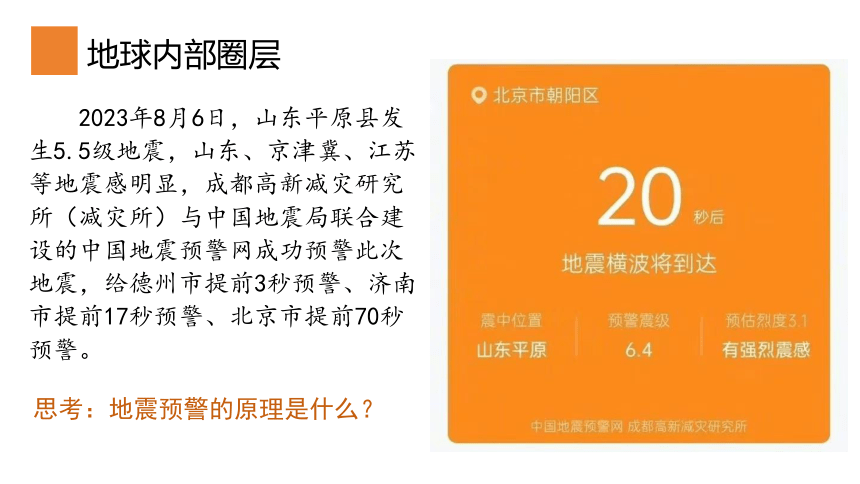

2023年8月6日,山东平原县发生5.5级地震,山东、京津冀、江苏等地震感明显,成都高新减灾研究所(减灾所)与中国地震局联合建设的中国地震预警网成功预警此次地震,给德州市提前3秒预警、济南市提前17秒预警、北京市提前70秒预警。
思考:地震预警的原理是什么?
地球内部圈层
思考:地震预警的原理是什么?
地震预警系统通过检测地震发生时发射出的无破坏性的地震纵波(P 波),在破坏性的横波(S波)到达前发出警报。
地球内部圈层
思考:横波和纵波各有什么特点?
地震预警系统通过检测地震发生时发射出的无破坏性的地震纵波(P 波),在破坏性的横波(S波)到达前发出警报。
地球内部圈层
思考:横波和纵波各有什么特点?
传播速度 破坏性
横波
纵波




地球内部圈层
思考:为什么陆地上的人和海上航行的人,感触的震感不同?
在地震时,陆地上的人和海上航行的人,感触的震感不同。陆地上的人先感到上下颠簸,后感到左右摇晃。而海上航行的人感觉不到左右摇晃,只能感觉到上下颠簸。
地球内部圈层
思考:为什么陆地上的人和海上航行的人,感触的震感不同?
纵波可以在固体和液体中传播,导致上下颠簸;而横波只能在固体中传播,导致水平方向的摇晃。因此,在陆地上的人们会感受到上下和水平方向的摇晃,而在海洋上的人们只能感受到上下颠簸。
地球内部圈层
能够通过的物质 共同点
横波
纵波 固体
固体、液体、气体
速度随所通过物质的性质而改变
地球内部圈层
0
3
6
9
12
15
速度/km S-1
1000
2000
3000
4000
5000
6000
深度/km
6371
(1)图中曲线分别表示什么波?
33
2900
横波
纵波
(2)地震波传播速度发生了几次较大 的变化?分别发生在哪个深度?如何变化?
(3)地震波波速的变化表示什么?
地球内部圈层
地核
地幔
横波
纵波
0
3
6
9
12
15
速度/km S-1
1000
2000
3000
4000
5000
6000
深度/km
莫霍面
古登堡面
6371
33
2900
地壳
内核
外核
上地幔
下地幔
地球内部圈层
密度极大的固体金属球。
内核:
外核:
熔融状态的金属物质。
地球内部圈层
地球内部圈层
地球内部圈层 划分 厚度 物质状态
地壳 大陆地壳 大洋地壳 大陆地壳:平均33km 大洋地壳:约5-8km 海陆平均:17km 温度最低
固态
地幔 上地幔 下地幔 上地幔:地壳至地下900km 下地幔:地下900km-2900km 温度较高,固态
地核 内核 外核 外核:地下2900km-5100km 内核:5100km以下 温度最高
外核:接近液态
内核:固态
课堂检测
1.在《流浪地球》中,人类居住在地下五千米深度左右的地下城中。下列关于地下城所在圈层叙述正确的是( )
A.横波无法传播,纵波能够传播
B.纵波无法传播,横波能够传播
C.主要是由固态岩石组成
D.主要是由熔融态岩浆组成
C
课堂检测
2.读我国青岛—拉萨地形起伏与相应地壳厚度变化对比剖面图,图中M界面为(  )
A.地表
B.莫霍面
C.软流层
D.古登堡面
B
课堂检测
3.图为地震波典型时距曲线(表示地震时纵波和横波到达不同地震台站所需的时间)图。下列关于图中地震波的叙述正确的是(  )
A.W1和W2两者皆无法通过地幔
B.W1造成的破坏最大
C.W1和W2可以在任何物质中传播
D.能通过地核外核的是W1
B
地球外部圈层
大气圈:指环绕地球外部的气体圈层。近地面的大气密度大。随着高度的增加,大气的密度迅速减小。
地球外部圈层
水圈:是由地球表层各种水体组成的连续但不规则的圈层。
思考:为什么水圈是连续但不规则的圈层?
地球外部圈层
小组讨论:为什么水圈是连续但不规则的圈层?
①水圈由各种水体组成,并通过水的固、液、气三态的变化,使各种水体可以相互转化,构成一个连续的圈层。
②各种水体在数量上和空间分布上存在着很大差异,同时,水是流体,没有规则的形态,因此,水圈又是一个不规则的圈层。
③由于水的三态变化,地球上各种水体可以相互转化,通过水循环构成一个动态的圈层。
地球外部圈层
生物圈:广义的生物圈是地球表层生物及其生存环境的总称。狭义的生物圈是地球表层生物的总和。
地球外部圈层
生物圈不单独占有任何空间,分别渗透于大气圈的底部、水圈的全部和岩石圈的上部。
思考:生物圈的空间范围有何特点?
地球外部圈层
图1-3-5 青藏高原羊卓雍错
活动探究
右图是一张地表环境的图片。请说出图片中各个圈层的代表性地物,并依据图片信息举例说明圈层间的相互联系。
地球外部圈层
活动探究
请说出图片中各个圈层的代表性地物,并依据图片信息举例说明圈层间的相互联系。
图片中包含大气圈、水圈、岩石圈和生物圈。
大气圈的代表地物有空气、蓝天、白云等;
水圈的代表性地物有湖泊、地下水等;
岩石圈代表性的地物有岩石等;
生物圈中有青草和牛羊等;
放牧牛羊的人也属于生物圈。
对于人类而言,这四大圈层构成了人类赖以生存的地表环境。
地球外部圈层
外部圈层 概念 组成 其他
大气圈 由气体和悬浮物组成的包围地球的复杂系统 气体和悬浮物质,主要成分是和氧 是地球自然环境的重要组成部分
水圈 地球表层水体构成的连续但不规则的圈层 地表水、地下水、大气水、生物水等 水圈里的水处于不间断的循环运动之中
生物圈 地球表层生物及其生存环境的总称 生物及其生存环境 生物圈与大气圈、水圈和岩石圈相互渗透、相互影响
课堂检测
4.构成该景观的主体要素属于的圈层是( )
A.生物圈
B.水圈
C.岩石圈
D.大气圈
B
课堂检测
5.当火山喷发后,火山灰物质漂浮、沉降、沉积,在地球圈层中迁移的正确顺序是( )
A.大气圈——水圈、生物圈——岩石圈
B.大气圈——岩石圈——水圈、生物圈
C.水圈、生物圈——大气圈——岩石圈
D.水圈、生物圈——岩石圈——大气圈
A
课堂总结
地球的圈层结构
内部圈层结构
外部圈层结构
地壳、地幔、地核
大气圈、水圈、生物圈
地球圈层之间相互作用
课后作业
请同学们根据所学知识并查阅相关资料,绘制地球圈层结构示意图。
