专题7 作图题
一、光学作图
类型1 光的反射作图(30考)
1.(2024南充)2023年9月17日,我国墨子巡天望远镜正式启用,它是北半球巡天能力最强的光学时域望远镜,如图甲所示.一束星光入射到望远镜,经主镜反射后到达成像装置,如图乙所示,OB 是反射光线,请画出其入射光线AO并标出入射角大小(保留作图痕迹).
2.(2023 枣庄)自行车尾灯可有效避免夜间交通事故的发生,它由多组“直角反射器”组成,其中一组“直角反射器”如图所示,一束光射向平面镜 请在图中画出经过 两个平面镜反射后的光路图.
类型2 光的折射作图(35考)
3.(2024 湖南省卷)请画出图中入射光线AO 从空气斜射入湖水中大致方向的折射光线.
4.(2024扬州)如图,向碗中加水至图示位置,请画出人眼刚好看到硬币上P点的光路图.
5.(2024菏泽)2024年4月26日,神舟十八号载人飞船成功对接中国空间站,装有4条斑马鱼的特制透明容器顺利转移到问天实验舱,如图甲所示,请你在图乙中画出航天员看到斑马鱼的光路图(S表示斑马鱼的实际位置,S'表示航天员看到的斑马鱼像的位置,不考虑容器壁对光线的影响).
类型3 光的反射、折射综合作图(26考)

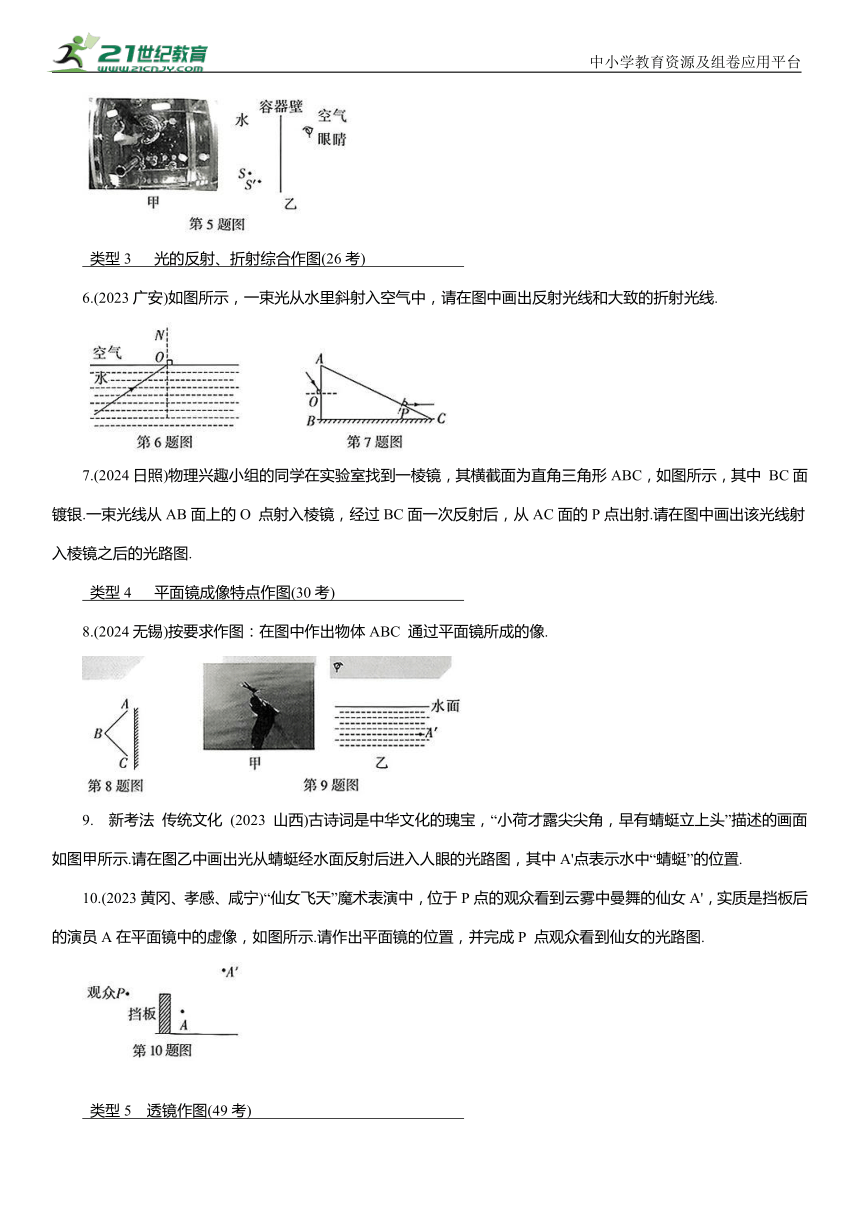

6.(2023广安)如图所示,一束光从水里斜射入空气中,请在图中画出反射光线和大致的折射光线.
7.(2024日照)物理兴趣小组的同学在实验室找到一棱镜,其横截面为直角三角形ABC,如图所示,其中 BC面镀银.一束光线从AB面上的O 点射入棱镜,经过BC面一次反射后,从AC面的P点出射.请在图中画出该光线射入棱镜之后的光路图.
类型4 平面镜成像特点作图(30考)
8.(2024无锡)按要求作图:在图中作出物体ABC 通过平面镜所成的像.
9. 新考法 传统文化 (2023 山西)古诗词是中华文化的瑰宝,“小荷才露尖尖角,早有蜻蜓立上头”描述的画面如图甲所示.请在图乙中画出光从蜻蜓经水面反射后进入人眼的光路图,其中A'点表示水中“蜻蜓”的位置.
10.(2023黄冈、孝感、咸宁)“仙女飞天”魔术表演中,位于P点的观众看到云雾中曼舞的仙女A',实质是挡板后的演员A在平面镜中的虚像,如图所示.请作出平面镜的位置,并完成P 点观众看到仙女的光路图.
类型5 透镜作图(49考)

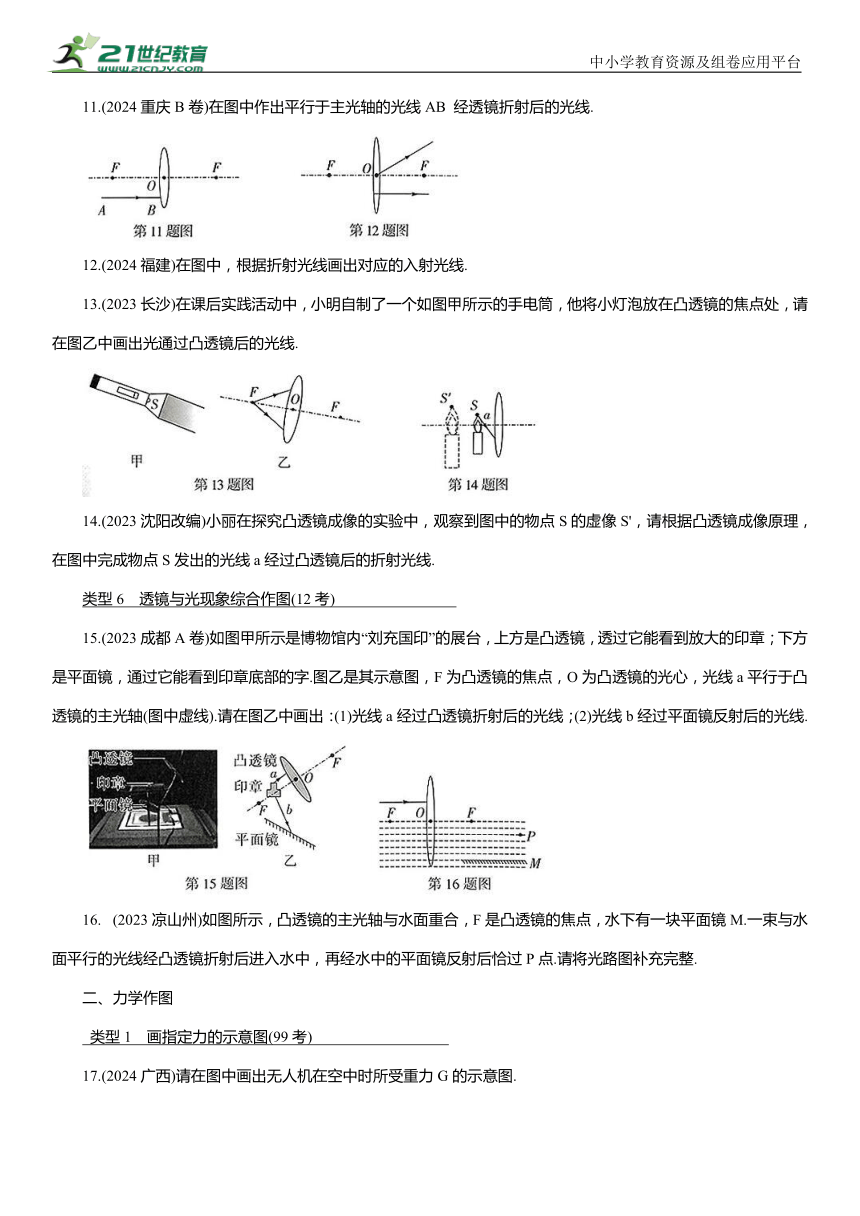

11.(2024重庆B卷)在图中作出平行于主光轴的光线AB 经透镜折射后的光线.
12.(2024福建)在图中,根据折射光线画出对应的入射光线.
13.(2023长沙)在课后实践活动中,小明自制了一个如图甲所示的手电筒,他将小灯泡放在凸透镜的焦点处,请在图乙中画出光通过凸透镜后的光线.
14.(2023沈阳改编)小丽在探究凸透镜成像的实验中,观察到图中的物点S的虚像S',请根据凸透镜成像原理,在图中完成物点S发出的光线a经过凸透镜后的折射光线.
类型6 透镜与光现象综合作图(12考)
15.(2023成都A卷)如图甲所示是博物馆内“刘充国印”的展台,上方是凸透镜,透过它能看到放大的印章;下方是平面镜,通过它能看到印章底部的字.图乙是其示意图,F为凸透镜的焦点,O为凸透镜的光心,光线a平行于凸透镜的主光轴(图中虚线).请在图乙中画出:(1)光线a经过凸透镜折射后的光线;(2)光线b经过平面镜反射后的光线.
(2023凉山州)如图所示,凸透镜的主光轴与水面重合,F是凸透镜的焦点,水下有一块平面镜M.一束与水面平行的光线经凸透镜折射后进入水中,再经水中的平面镜反射后恰过P点.请将光路图补充完整.
二、力学作图
类型1 画指定力的示意图(99考)
17.(2024广西)请在图中画出无人机在空中时所受重力G的示意图.

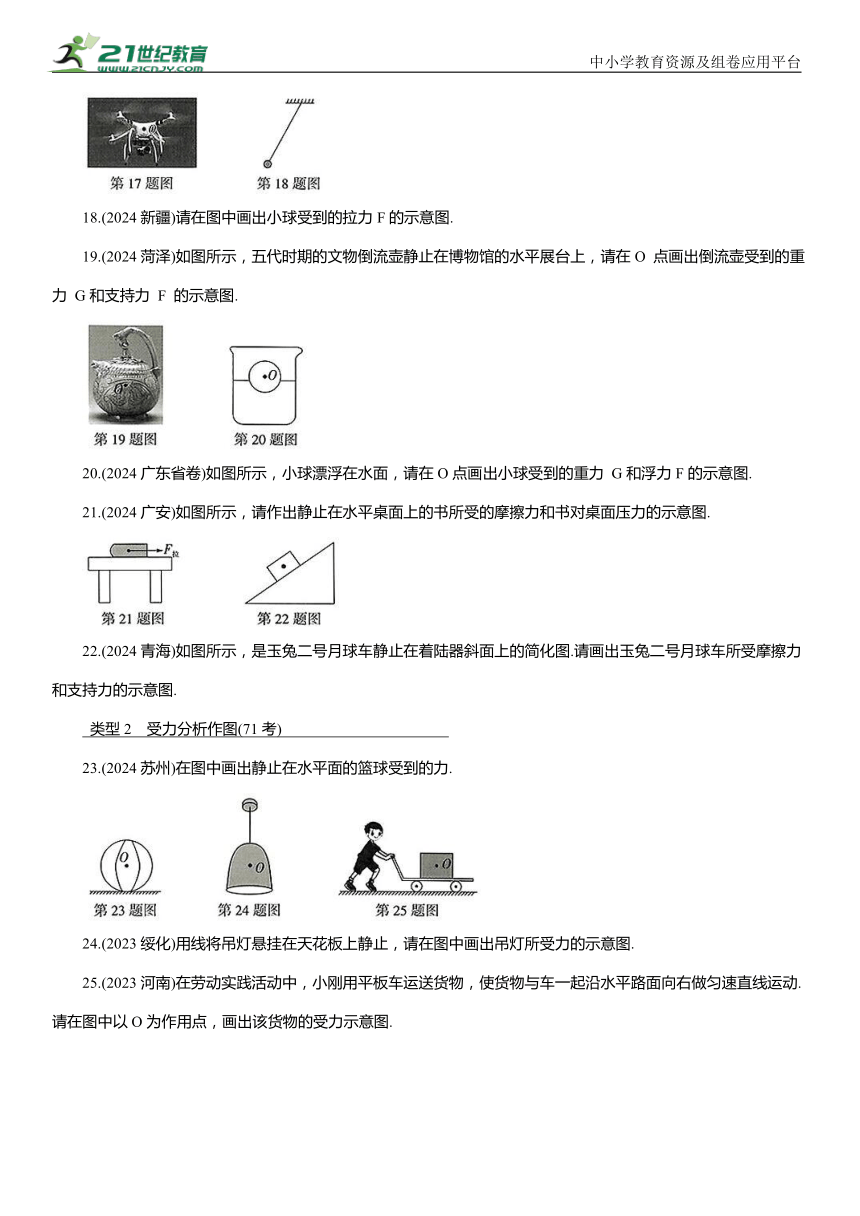

18.(2024新疆)请在图中画出小球受到的拉力F的示意图.
19.(2024菏泽)如图所示,五代时期的文物倒流壶静止在博物馆的水平展台上,请在O 点画出倒流壶受到的重力 G和支持力 F 的示意图.
20.(2024广东省卷)如图所示,小球漂浮在水面,请在O点画出小球受到的重力 G和浮力F的示意图.
21.(2024广安)如图所示,请作出静止在水平桌面上的书所受的摩擦力和书对桌面压力的示意图.
22.(2024青海)如图所示,是玉兔二号月球车静止在着陆器斜面上的简化图.请画出玉兔二号月球车所受摩擦力和支持力的示意图.
类型2 受力分析作图(71考)
23.(2024苏州)在图中画出静止在水平面的篮球受到的力.
24.(2023绥化)用线将吊灯悬挂在天花板上静止,请在图中画出吊灯所受力的示意图.
25.(2023河南)在劳动实践活动中,小刚用平板车运送货物,使货物与车一起沿水平路面向右做匀速直线运动.请在图中以O为作用点,画出该货物的受力示意图.

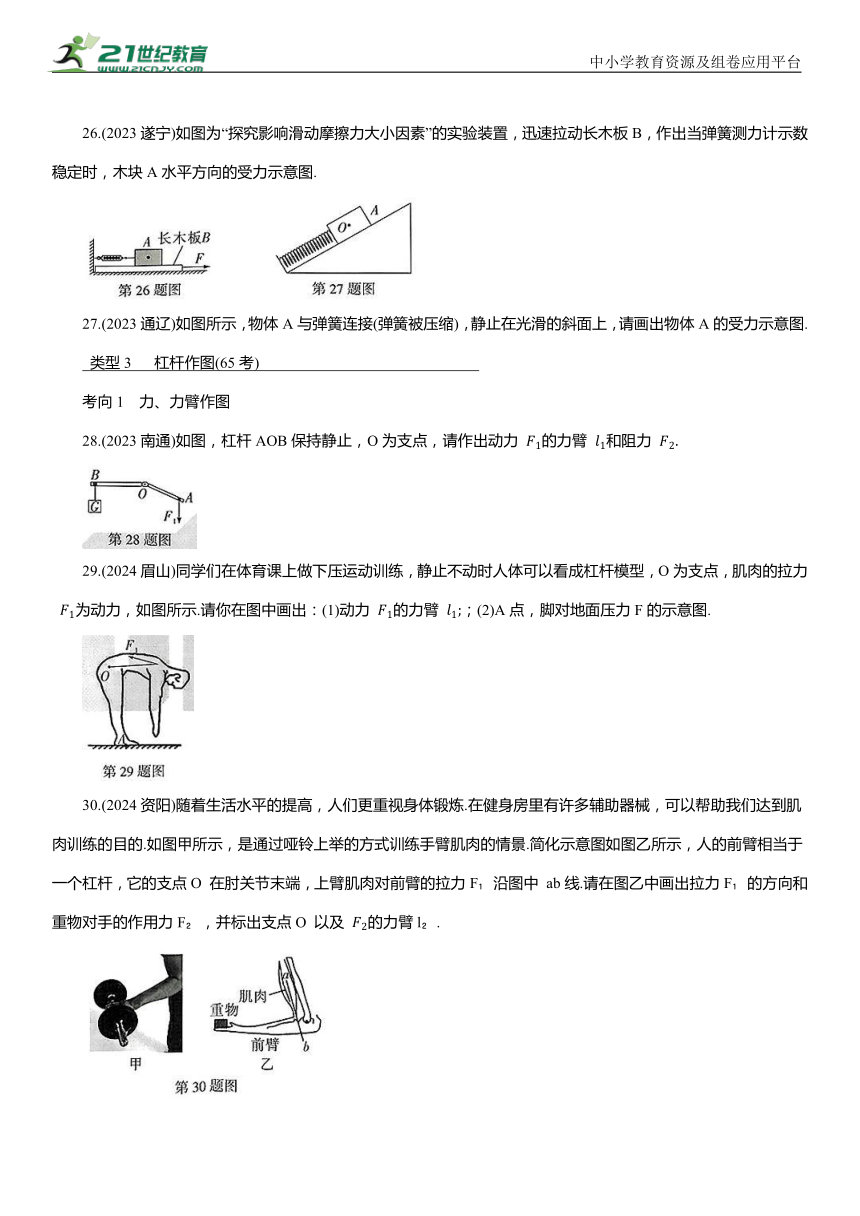

26.(2023遂宁)如图为“探究影响滑动摩擦力大小因素”的实验装置,迅速拉动长木板B,作出当弹簧测力计示数稳定时,木块A水平方向的受力示意图.
27.(2023通辽)如图所示,物体A与弹簧连接(弹簧被压缩),静止在光滑的斜面上,请画出物体A的受力示意图.
类型3 杠杆作图(65考)
考向1 力、力臂作图
28.(2023南通)如图,杠杆AOB保持静止,O为支点,请作出动力 的力臂 和阻力
29.(2024眉山)同学们在体育课上做下压运动训练,静止不动时人体可以看成杠杆模型,O为支点,肌肉的拉力 为动力,如图所示.请你在图中画出:(1)动力 的力臂 ;(2)A点,脚对地面压力F的示意图.
30.(2024资阳)随着生活水平的提高,人们更重视身体锻炼.在健身房里有许多辅助器械,可以帮助我们达到肌肉训练的目的.如图甲所示,是通过哑铃上举的方式训练手臂肌肉的情景.简化示意图如图乙所示,人的前臂相当于一个杠杆,它的支点O 在肘关节末端,上臂肌肉对前臂的拉力F 沿图中 ab线.请在图乙中画出拉力F 的方向和重物对手的作用力F ,并标出支点O 以及 的力臂l .
考向2 最小力作图
31.(2023郴州)如图所示,O为支点,杠杆AB平衡时,画出施加在杠杆上最小动力 的示意图.
32.(2023锦州)如图所示是中医用切刀切药材的示意图,请你在图中画出施加在手柄上A点的最小力 F及其力臂l.
33. 新考法 劳动教育 (2023成都A卷)植树节当天,学校初二年级开展植树活动.同学们分工合作,如图甲,小高正在用铁锹铲土.将铁锹视为杠杆,O为支点,请在图乙中画出:(1)手在A 处施加的最小动力F的示意图;(2)F的力臂l.
三、电(磁)作图
类型1 补连实物图(15考)
34.(2024滨州)某兴趣小组进行“探究电流与电压的关系”实验.请用笔画线代替导线将如图所示电路连接完整,要求闭合开关后滑动变阻器滑片向左移动时,电流表示数变大.
35.(2024龙东)用如图所示电路“测量小灯泡额定电功率”.请你用笔画线代替导线,在图中把电路连接完整(要求闭合开关后,滑片向右移动,灯泡变亮).
中小学教育资源及组卷应用平台
类型2 电路图与实物图互画(7考)
36.(2023苏州)小明利用合金丝a和其他器材测量一个未知电阻 的阻值,电路如图甲所示.请在图乙中用笔画线代替导线帮他完成电路连接.
37.(2024达州)小明在老师的指导下对“电流与电阻的关系”进行探究.小明同学设计了如图甲所示的实验电路图,请根据电路图帮助他将图乙中的实物图连接完整.
38.(2023兰州)请根据如图所示的实物图画出开关 断开状态下的电路图.
类型3 实物图改错(13考)
39.(2022自贡)如图是测量小灯泡电阻阻值的实物电路图,其中有一根导线连接错误,请你在错误的导线上画“×”,并用笔画线代替导线画出正确的连接方式.
类型4 电路设计作图(14考)
40.(2024广东黑白卷)很多学校都安装了如图甲所示的门禁系统,通过刷脸识别(开关 可开启闸口,通过手动按钮(开关 也可开启闸口,闸口由电动机控制,请将图乙的电路图补充完整.
类型5 家庭电路连接(41考)
41.(2024常州)请在图中虚线框内画出开关S和电灯L的符号,并用笔画线代替导线将三孔插座接入电路.
42.(2024兰州)小明在使用插线板时发现:插线板上的开关断开时,指示灯不发光,插孔断电;开关闭合时指示灯发光,插孔通电;如果指示灯损坏,开关闭合时插孔照样可以通电.下图中,虚线框内为插线板内部电路简化示意图,请按上述要求用笔画线代替导线将插线板内部电路中的缺失部分补画完整.
类型6 简单磁现象作图(8考)
43.(2022云南)如图所示,请根据两条形磁体磁感线分布情况,在括号中标出磁体的N极和S极.
44.(2023海南)请在图中用箭头标出蹄形磁体a点处的磁感线方向.
类型7 通电螺线管作图(71考)
45.(2024新疆)请在图中标出通电螺线管的N极.
46.(2024无锡)请在图中的括号内标出通电螺线管左端的磁极,并在P 点标出磁感线的方向.
47.(2024内江)如图,小磁针静止在通电螺线管右侧,请根据图中磁感线的方向,在螺线管左端和小磁针右端的括号内标出极性(“N”或“S”),在电源左边的括号内标出极性(“+”或“-”).
类型8 电磁综合作图(5考)
48.(2023营口)某温度自动报警器的原理图如图所示.电磁铁上端为N极,在水银温度计中封入一段金属丝,当温度低于设定温度时,安全指示灯常亮;当温度达到设定温度时,安全指示灯熄灭,电铃发出报警信号.请在括号中标出电源的极性(用“+”或“-”表示),并在虚线框内填入电铃()和指示灯的电路元件符号.
49.(2022广州)一般采用电磁继电器控制 的通断电,利用实验器材模拟汽车启动,简易电路如图所示,A与B接触时M通电,请用笔画线完成电路的连接.
专题7 作图题
一、光学作图
1.如答图所示 2.如答图所示
3.如答图所示 4.如答图所示
5.如答图所示 6.如答图所示
7.如答图所示 8.如答图所示
9.如答图所示 10.如答图所示
11.如答图所示 12.如答图所示
13.如答图所示 14.如答图所示
15.如答图所示
16.如答图所示
二、力学作图
17.如答图所示
18.如答图所示 19.如答图所示
20.如答图所示 21.如答图所示
22.如答图所示 23.如答图所示
24.如答图所示 25.如答图所示
26.如答图所示
27.如答图所示
28.如答图所示
29.如答图所示
30.如答图所示
31.如答图所示
32.如答图所示
33.如答图所示
三、电(磁)作图
34.如答图所示 35.如答图所示
36.如答图所示
39.如答图所示
40.如答图所示
41.如答图所示
42.如答图所示
43.如答图所示 44.如答图所示
45.如答图所示 46.如答图所示
47.如答图所示
48.如答图所示
49.如答图所示
