第 17 节 电与磁

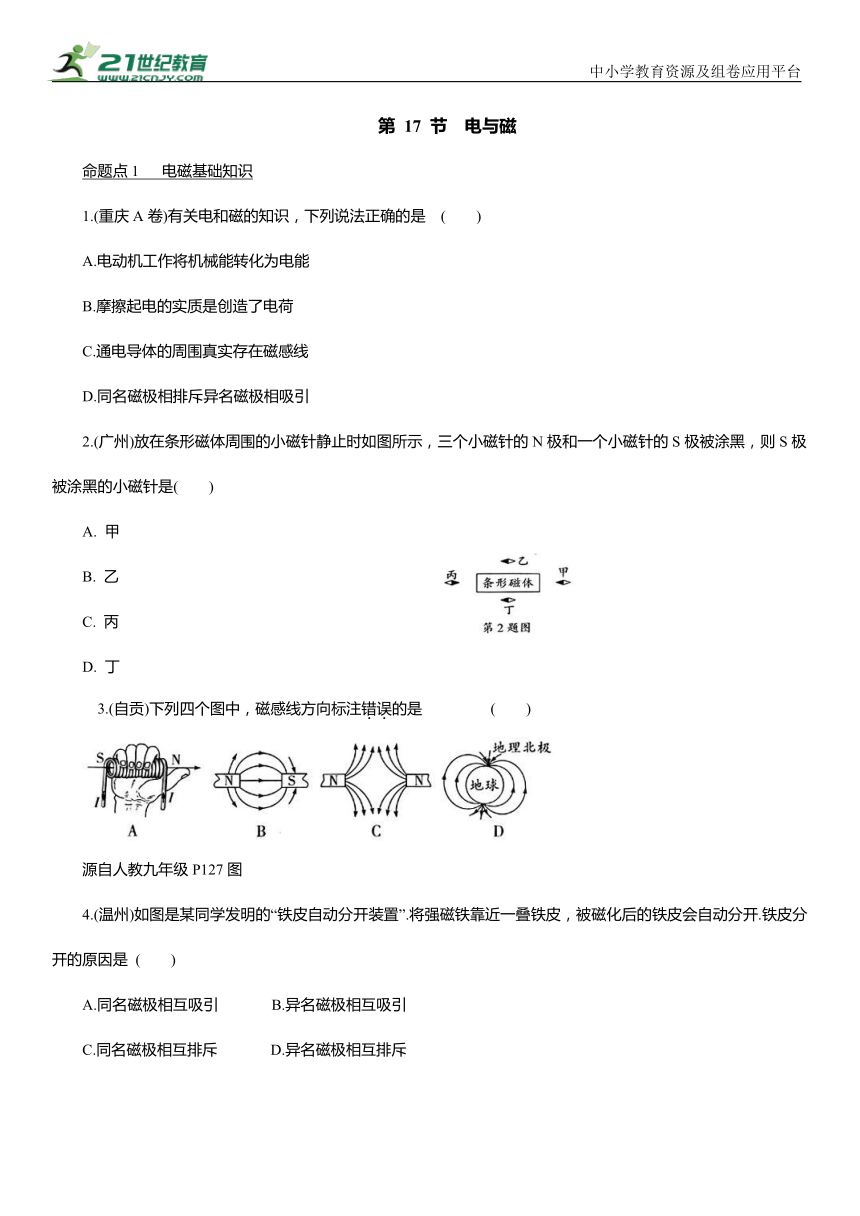

命题点1 电磁基础知识
1.(重庆A卷)有关电和磁的知识，下列说法正确的是 ( )
A.电动机工作将机械能转化为电能
B.摩擦起电的实质是创造了电荷
C.通电导体的周围真实存在磁感线
D.同名磁极相排斥异名磁极相吸引
2.(广州)放在条形磁体周围的小磁针静止时如图所示，三个小磁针的N极和一个小磁针的S极被涂黑，则S极被涂黑的小磁针是( )
A. 甲
B. 乙
C. 丙
D. 丁
3.(自贡)下列四个图中，磁感线方向标注错误的是 ( )
源自人教九年级P127图

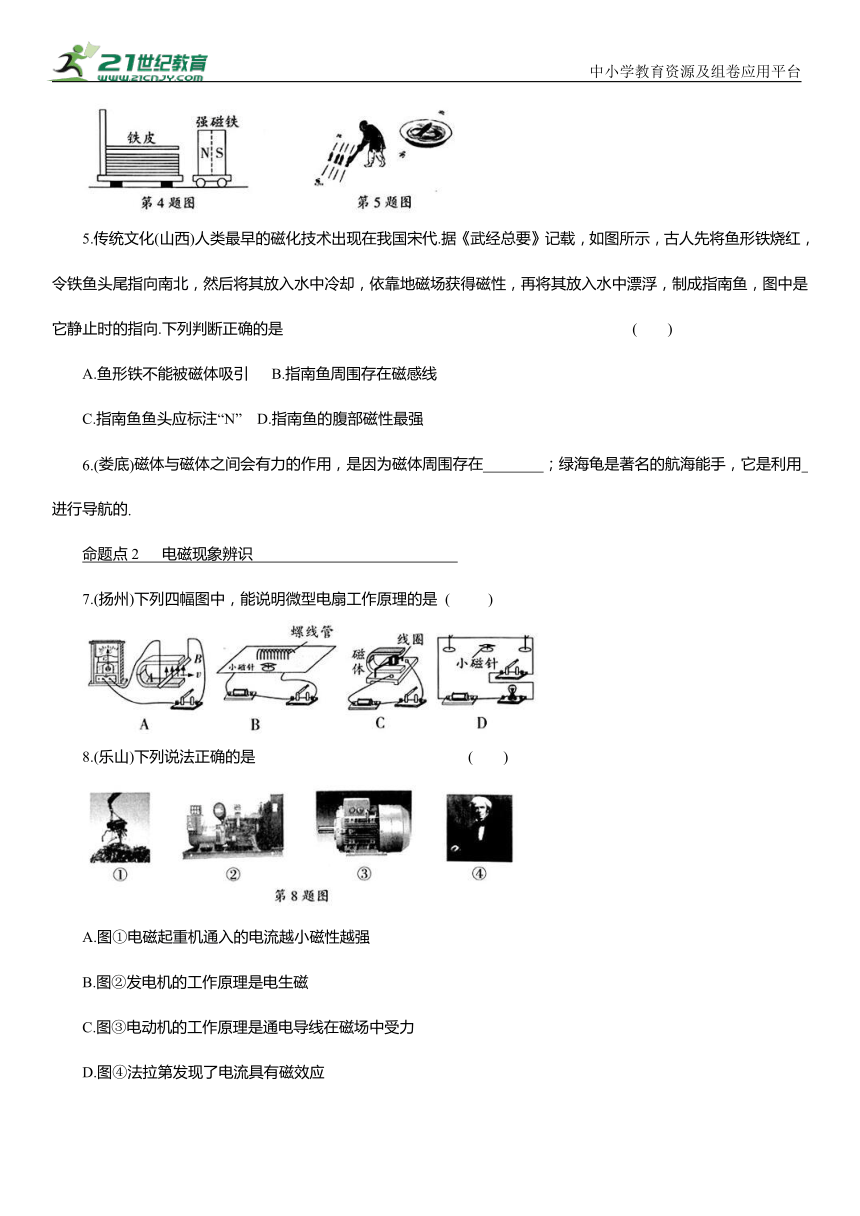

4.(温州)如图是某同学发明的“铁皮自动分开装置”.将强磁铁靠近一叠铁皮，被磁化后的铁皮会自动分开.铁皮分开的原因是 ( )
A.同名磁极相互吸引 B.异名磁极相互吸引
C.同名磁极相互排斥 D.异名磁极相互排斥
5.传统文化(山西)人类最早的磁化技术出现在我国宋代.据《武经总要》记载，如图所示，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠地磁场获得磁性，再将其放入水中漂浮，制成指南鱼，图中是它静止时的指向.下列判断正确的是 ( )
A.鱼形铁不能被磁体吸引 B.指南鱼周围存在磁感线
C.指南鱼鱼头应标注“N” D.指南鱼的腹部磁性最强
6.(娄底)磁体与磁体之间会有力的作用，是因为磁体周围存在 ；绿海龟是著名的航海能手，它是利用 进行导航的.
命题点2 电磁现象辨识
7.(扬州)下列四幅图中，能说明微型电扇工作原理的是 ( )
8.(乐山)下列说法正确的是 ( )
A.图①电磁起重机通入的电流越小磁性越强
B.图②发电机的工作原理是电生磁
C.图③电动机的工作原理是通电导线在磁场中受力
D.图④法拉第发现了电流具有磁效应

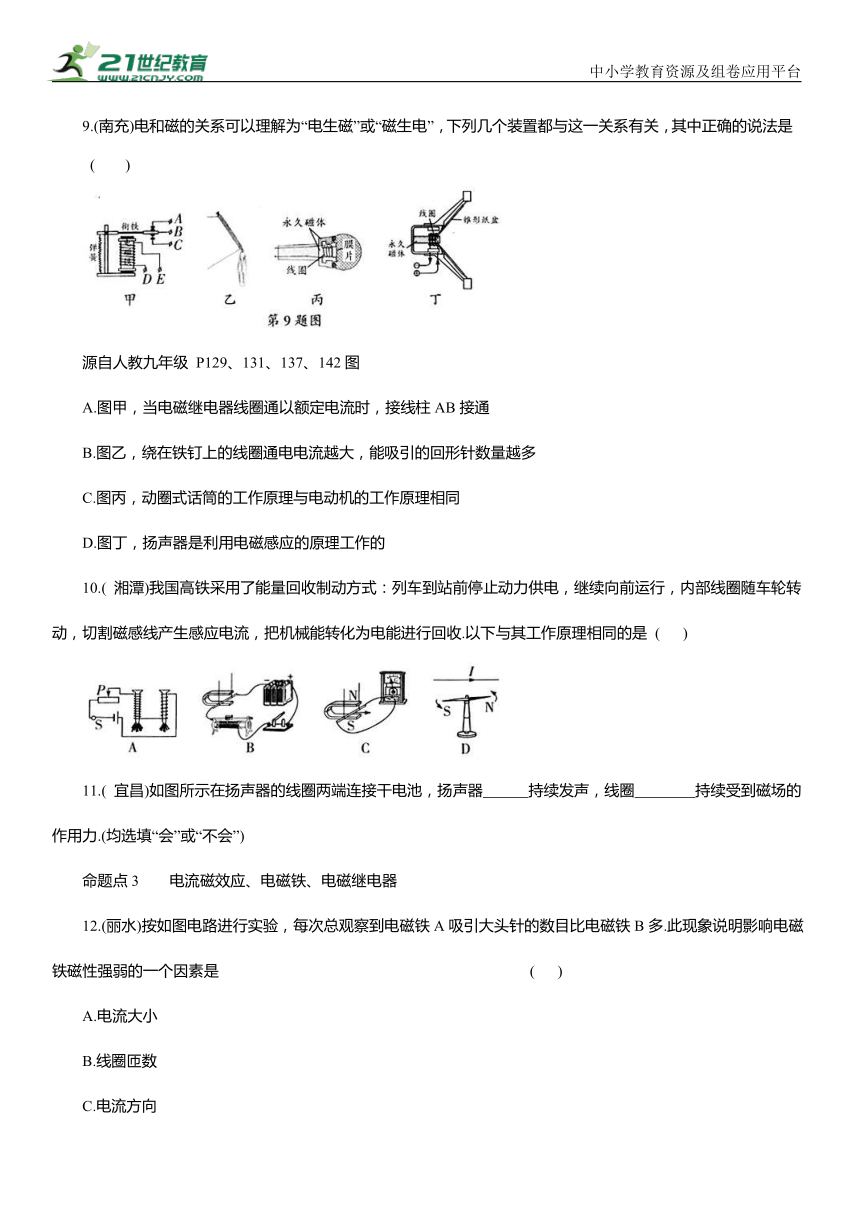

9.(南充)电和磁的关系可以理解为“电生磁”或“磁生电”，下列几个装置都与这一关系有关，其中正确的说法是 ( )
源自人教九年级 P129、131、137、142图
A.图甲，当电磁继电器线圈通以额定电流时，接线柱AB接通
B.图乙，绕在铁钉上的线圈通电电流越大，能吸引的回形针数量越多
C.图丙，动圈式话筒的工作原理与电动机的工作原理相同
D.图丁，扬声器是利用电磁感应的原理工作的
10.( 湘潭)我国高铁采用了能量回收制动方式：列车到站前停止动力供电，继续向前运行，内部线圈随车轮转动，切割磁感线产生感应电流，把机械能转化为电能进行回收.以下与其工作原理相同的是 ( )
11.( 宜昌)如图所示在扬声器的线圈两端连接干电池，扬声器 持续发声，线圈 持续受到磁场的作用力.(均选填“会”或“不会”)
命题点3 电流磁效应、电磁铁、电磁继电器
12.(丽水)按如图电路进行实验，每次总观察到电磁铁A吸引大头针的数目比电磁铁B多.此现象说明影响电磁铁磁性强弱的一个因素是 ( )
A.电流大小
B.线圈匝数
C.电流方向
D.电磁铁极性

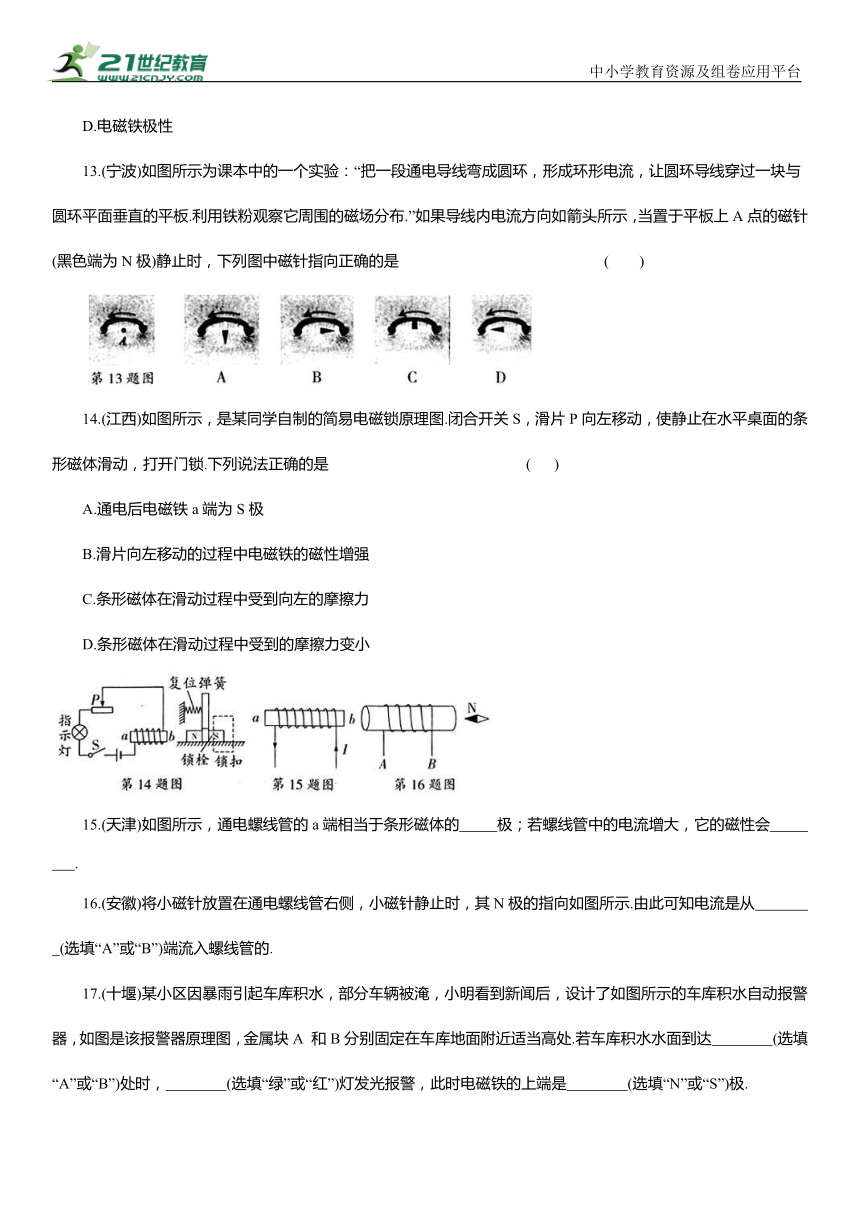

13.(宁波)如图所示为课本中的一个实验：“把一段通电导线弯成圆环，形成环形电流，让圆环导线穿过一块与圆环平面垂直的平板.利用铁粉观察它周围的磁场分布.”如果导线内电流方向如箭头所示，当置于平板上A点的磁针(黑色端为N极)静止时，下列图中磁针指向正确的是 ( )
14.(江西)如图所示，是某同学自制的简易电磁锁原理图.闭合开关S，滑片P向左移动，使静止在水平桌面的条形磁体滑动，打开门锁.下列说法正确的是 ( )
A.通电后电磁铁a端为S极
B.滑片向左移动的过程中电磁铁的磁性增强
C.条形磁体在滑动过程中受到向左的摩擦力
D.条形磁体在滑动过程中受到的摩擦力变小
15.(天津)如图所示，通电螺线管的a端相当于条形磁体的 极；若螺线管中的电流增大，它的磁性会 .
16.(安徽)将小磁针放置在通电螺线管右侧，小磁针静止时，其N极的指向如图所示.由此可知电流是从 (选填“A”或“B”)端流入螺线管的.

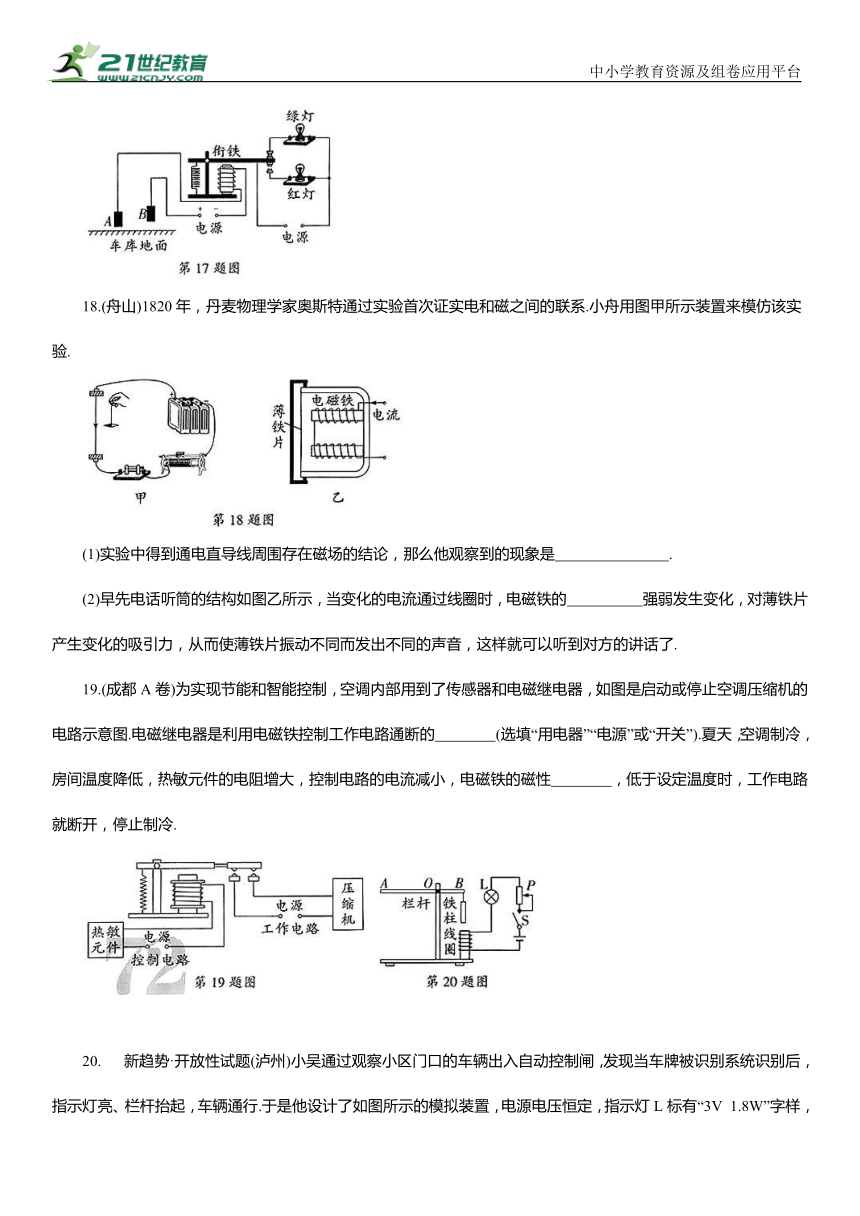

17.(十堰)某小区因暴雨引起车库积水，部分车辆被淹，小明看到新闻后，设计了如图所示的车库积水自动报警器，如图是该报警器原理图，金属块A 和B分别固定在车库地面附近适当高处.若车库积水水面到达 (选填“A”或“B”)处时， (选填“绿”或“红”)灯发光报警，此时电磁铁的上端是 (选填“N”或“S”)极.
18.(舟山)1820年，丹麦物理学家奥斯特通过实验首次证实电和磁之间的联系.小舟用图甲所示装置来模仿该实验.
(1)实验中得到通电直导线周围存在磁场的结论，那么他观察到的现象是 .
(2)早先电话听筒的结构如图乙所示，当变化的电流通过线圈时，电磁铁的 强弱发生变化，对薄铁片产生变化的吸引力，从而使薄铁片振动不同而发出不同的声音，这样就可以听到对方的讲话了.
19.(成都A卷)为实现节能和智能控制，空调内部用到了传感器和电磁继电器，如图是启动或停止空调压缩机的电路示意图.电磁继电器是利用电磁铁控制工作电路通断的 (选填“用电器”“电源”或“开关”).夏天，空调制冷，房间温度降低，热敏元件的电阻增大，控制电路的电流减小，电磁铁的磁性 ，低于设定温度时，工作电路就断开，停止制冷.
20. 新趋势·开放性试题(泸州)小吴通过观察小区门口的车辆出入自动控制闸，发现当车牌被识别系统识别后，指示灯亮、栏杆抬起，车辆通行.于是他设计了如图所示的模拟装置，电源电压恒定，指示灯L标有“3V 1.8W”字样，电磁铁的线圈阻值不计.当车牌识别成功，相当于将图中开关S闭合，当滑动变阻器接入电阻为10Ω时，指示灯L刚好正常发光，铁柱被电磁铁向下吸引抬起栏杆.此时电磁铁的上端为 (选填“N”或“S”)极，电源电压为 V；若电源电压降低，闭合开关，电磁铁磁性减弱，栏杆不能自动抬起，除了更换电源外，请你再写出一种能使栏杆自动抬起的方法： .
命题点4 发电机与电动机
21.(成都A卷)闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流.利用此原理，人们制造了( )
A.电磁铁 B.电热器 C.电动机 D.发电机
22.(安徽)用图示装置探究导体在磁场中运动时产生感应电流的条件，实验时蹄形磁体保持静止，导体棒 ab处在竖直向下的磁场中.下列操作中能使灵敏电流计的指针发生偏转的是 ( )
A.导体棒 ab保持静止
B.导体棒 ab向左运动
C.导体棒 ab竖直向下运动
D.导体棒 ab竖直向上运动
23.(北京)如图所示的实验中能说明发电机工作原理的是
24.(烟台)目前，新能源电动汽车被越来越多的家庭所喜欢，其核心部件是电动机.如图所示能说明电动机工作原理的是( )
25.(无锡)如图所示的实验中，闭合开关，观察到铝棒向左运动，实验现象说明磁场对 有力的作用，利用这一原理可以制成 机；断开开关，对调电源正、负两极，重新接入电路，再次闭合开关，观察到铝棒向 运动.
26.(江西)如图所示，是某同学在科技节上展示的作品结构图.该作品的工作原理是通电线圈在 中受力转动，它就是一个自制的 机模型图.
27.(黄冈)有些小朋友玩的旱冰鞋，其内部虽然没有电池，但旱冰鞋的轮子滚动时，嵌在轮子中的LED灯会发光.这是因为轮子在滚动的过程中，发生了电磁感应现象，产生了 ，LED灯相当于 (选填“电源”或“用电器”). (选填“发电机”或“电动机”)就是根据电磁感应的原理制成的.
28.课标新增情境素材 ( 宜宾)如图所示，甲、乙两个相同的装置分别由U形磁铁、导体棒和支架构成，导体棒 ab和 cd由导线连接.闭合开关并向右移动 ab，cd也会随之向右移动，其中甲装置相当于 ，乙装置相当于 .(选填“电动机”或“发电机”)
29.(雅安)如图甲所示，静止在通电螺线管周围的小磁针，指向错误的是 (选填“①”“②”或“③”).如图乙所示，闭合开关S，发现导体AB 向左运动，把磁体两极对调放置，闭合开关S，发现导体AB向右运动，这个现象说明通电导体在磁场中受力方向与 方向有关，改变导体运动方向的另一个方法是只改变 方向.
30.(济宁)如图所示是小明按时间顺序梳理的电与磁相关知识结构图，请你补充完整.
31.(广州)某个LED发光的颜色与通过其电流方向的关系如图甲所示：
(1)该LED在两次实验中发光情况如图乙所示，两次实验线圈均在转动，线圈1顺时针转动，由此可知线圈2 转动(选填“顺时针”或“逆时针”).
(2)如图丙所示，导体棒a与该LED相连；在某磁场中，使a垂直于纸面左右往复运动(虚线为运动轨迹)，LED交替发出红、黄光，则该过程a中电流方向 (选填“不变”或“变化”)，该磁场可能的分布包括图丁中哪些选项 .
32.(绍兴)如图是手机无线充电的原理简化图.当充电器线圈接通电源之后，该线圈就会产生一个磁场，当手机放在充电器上的时候，手机中的线圈就会产生感应电流，实现无线充电.
(1)手机线圈中产生电流是利用 现象.
(2)当充电器线圈中某一时刻的电流方向如图所示，则图中B 点的磁场方向是 (选填“向上”或“向下”).
(3)与传统方式相比，请你对这种充电方式进行评价： .
命题点5 电磁作图
考向1 简单磁现象作图
33.(云南省卷)如图所示，请根据两条形磁体磁感线分布情况，
在括号中标出磁体的N极和S极.
考向2 通电螺线管作图
34.(扬州)如图所示，请标出通电螺线管的 N极和图中磁感线的方向.
35.(重庆B卷)如图所示，S闭合后，螺线管的磁感线分布如带箭头的虚线所示.请在图中虚线框内标出电源的“+”或“-”极.
36.(广元)在图中相应的括号中，标出永磁体的“N”或“S”极和电源的“+”或“-”极.
37.(大庆)当金属温度降低到某一值时，会产生神奇的现象.在一个浅平的锡盘中，放入一个体积很小但磁性很强的永久磁体，然后将温度降低至-270℃，使锡盘出现超导性.此时锡盘表面出现超导电流.可以看见小磁体竟然离开锡盘，飘然升起，与锡盘保持一定距离后，便悬空并保持高度不变.请用箭头标出锡盘的磁感线方向及锡盘中超导电流的方向.
38.(陕西)如图所示，用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名称(要求：闭合开关，移动滑片 P时，螺线管磁性强弱改变).
39.(随州)如图所示，一个通电螺线管，绕线未画出，电源“+、-”极未标出，为了防止短路，绕线具有一定的电阻.已知一个可自由转动的小磁针放在螺线管的一端最终静止时状态如图所示，图中的“N”是小磁针的极性.要求：
(1)画出绕线(三匝即可)，使它和电源形成闭合回路.
(2)标出电源“+、-”极.若有多种情况满足“(1)、(2)”的要求,考生只画一种情况.
(3)画一条螺线管周围的磁感线.
命题点6 探究感应电流产生的条件
40.(河北)如图甲是小明做“探究什么情况下磁可以生电”的实验装置.
(1)实验时，小明通过观察 来判断电路中是否产生感应电流.
(2)小明进行了如图乙所示的5次操作，其中能产生感应电流的是 (选填所有符合要求的操作序号).
(3) 新趋势·开放性试题完成实验后，小明认为实验现象不太明显，请你提出一条改进措施： .
(4)利用“磁生电”工作的装置有 (选填“电铃”“扬声器”“动圈式话筒”或“电磁起重机”).
命题点7 探究通电螺线管外部磁场的方向
41.(河南)在探究通电螺线管外部磁场方向的实验中：
(1)在装有螺线管的硬纸板上均匀撒满铁屑，通电后铁屑分布无明显变化，这时需 纸板，观察到铁屑排列成如图所示的形状.可见，通电螺线管外部磁场与 磁体的磁场相似.
(2) 新趋势·开放性试题用小磁针探究磁场方向时，发现小磁针没有标N、S极，请写出一种判断小磁针N、S极的做法：
(3)对调螺线管所接电源正、负极，周围小磁针的指向也随之对调，说明通电螺线管的极性与螺线管中电流的 有关.
1. D 【解析】电动机工作时将电能转化为机械能，A错误；摩擦起电的实质是电荷(电子)的转移，B错误；磁感线是为了描述磁场而引入的一种理想化模型，不是真实存在的，C错误；磁极间的相互作用规律是同名磁极相互排斥，异名磁极相互吸引，D正确.故选 D.
2. A 【解析】四个小磁针中只有一个小磁针的S极被涂黑，条形磁体外部磁感线从N 极出发，回到条形磁体的S极，由图和磁极间的相互作用可知，乙、丁两个小磁针被涂黑的应均为N极，条形磁体的右端为 N极，左端为S极，则甲小磁针的左端为S极.故选 A.
3. A 【解析】用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是通电螺线管的N极(通电螺线管中的磁感线是闭合曲线，外部是从N极出发回到S极)，A错误；磁体外部磁感线都是从N极出发回到S极，根据磁极间的相互作用，磁感线也表现出吸引和排斥，B、C正确；地磁南极在地理北极附近，地磁北极在地理南极附近，地球外部磁感线从地磁北极出发回到地磁南极，D正确.故选A.
4. C 【解析】当强磁铁靠近铁皮时，铁皮会被磁化，每层铁皮会变成一个单独的磁体，因为被磁化后的铁皮同一位置磁极相同，且同名磁极相互排斥，所以铁皮分开.故选 C.
5. C【解析】磁体能吸引铁、钴、镍等物质，所以也能吸引鱼形铁，A错误；磁感线是为了方便研究磁场而引入的一种理想化模型，不是真实存在的，B错误；由图可知指南鱼的头指向地理的北方，则指南鱼的鱼头应标注“N”，C正确；指南鱼的磁场分布与条形磁体相似，鱼头和鱼尾磁性最强，腹部磁性最弱，D错误.故选C.
6.磁场 地磁场 【解析】磁体周围存在磁场，磁体间通过磁场产生力的作用；地球周围存在磁场，绿海龟是通过地磁场导航的.
7. C 【解析】微型电扇的工作原理是通电线圈在磁场中受力转动，与电动机的工作原理相同. A为电磁感应现象，不符合题意；B为电流的磁效应，不符合题意；C为电动机的工作原理图，符合题意；D为奥斯特实验，说明了通电导体周围存在磁场，不符合题意.故选 C.
8. C 【解析】图①电磁起重机通入的电流越小磁性越弱，A错误；图②发电机的工作原理是磁生电，B错误；图③电动机的工作原理是通电导线在磁场中受力的作用，C正确；图④法拉第发现了电磁感应现象，D错误.故选 C.
9. B 【解析】图甲中，当电磁继电器线圈通以额定电流时，电磁铁有了磁性，吸引衔铁向下运动，与上触点断开，与下触点接通，即接线柱BC接通，AB 断开，A错误；图乙中，线圈匝数一定时，通过的电流越大，电磁铁的磁性越强，能吸引的回形针数量越多，B正确；图丙中，动圈式话筒的工作原理与发电机的工作原理相同，C错误；图丁中，扬声器是利用通电线圈在磁场中受力运动的原理工作的，D错误.故选 B.
10. C 【解析】线圈随车轮转动并在磁场中切割磁感线产生感应电流，将机械能转化为电能，这是电磁感应现象；图A中装置是探究影响电磁铁磁性大小因素的实验；图B中的装置将电能转化为机械能，是电动机的原理；图C中导体在磁场中做切割磁感线运动产生感应电流，是电磁感应现象；图D中的实验为奥斯特实验，是研究电流的磁效应.故选 C.
11.不会 会 【解析】图中扬声器连接干电池后，线圈中有电流通过，所以线圈会持续受到磁场力的作用；但由于干电池提供给线圈的是直流电，线圈在磁场中受力方向不会发生变化，所以线圈不能来回振动，因此扬声器不会持续发声.
12. B 【解析】由图可知，电磁铁A、B线圈串联，所以通过A、B的电流相等，A的线圈匝数明显比B的线圈匝数多，每次实验总观察到电磁铁A吸引大头针的数目比B多，所以此实验说明电磁铁的磁性强弱与线圈匝数有关.故选B.
13. A
14. B 【解析】由此电磁锁原理图可知，当开关S闭合时，电流从线圈的b端流入，根据安培定则，电磁铁的a端为N极，A错误；指示灯与滑动变阻器、电磁铁串联，当滑动变阻器的滑片 P 向左滑动时，滑动变阻器连入电路中的电阻减小，电路总电阻减小，由 可得，电路中电流增大，电磁铁的磁性增强，B正确；由于电磁铁的a端为N极，则b端为S极，根据磁极间的相互作用规律，条形磁体受到向左的吸引力，会向左运动，则滑动过程中会受到向右的摩擦力，滑动过程中由于其接触面的粗糙程度和压力大小不变，所以其所受摩擦力大小不变，C、D错误.故选B.
15. N(北) 增强 【解析】根据安培定则，a端相当于条形磁体的N(北)极；通电螺线管的磁性强弱与电流大小有关，电流越大，磁性越强.
16. B 【解析】图中小磁针静止时左端为N极，根据异名磁极之间相互吸引可知，通电螺线管右端为S极；利用安培定则，右手握住通电螺线管，四指指向电流方向，大拇指所指方向为通电螺线管的N极判断，电流是从B端流入螺线管的.
17. B 红 N 【解析】由图可知，当水位达到A时，电磁铁没有磁性，只有绿灯亮；当水位到达B时，电路接通，电磁铁有磁性，衔铁就会在电磁铁吸引的作用下与红灯接通，红灯亮，表示水位过高而报警；由图知，电源左侧为正极，根据图中电流的方向，由安培定则可判断电磁铁的上端为N极.
18.(1)小磁针发生偏转 (2)磁性 【解析】(1)由奥斯特实验可知，通电直导线周围存在磁场，磁场的性质是对放入其中的磁体产生力的作用，所以放在通电直导线周围的小磁针会发生偏转；(2)由图乙可知，电话听筒里有电磁铁，当变化的电流通过时，电磁铁的磁性强弱会发生变化，因此能够对薄铁片产生大小不同的吸引力，使薄铁片振动起来，发出不同声音.
19.开关 减弱 【解析】电磁继电器是利用电磁铁控制工作电路通断的开关；控制电路的电流减小，通过电磁铁线圈的电流减小，电磁铁的磁性减弱.
20. N 9 将滑动变阻器接入电路的阻值调小些
【解析】由图可知，电流从电磁铁的上端流入，下端流出，由安培定则可知，电磁铁上端为N极，下端为S极；由于小灯泡正常发光，电路中的电流 滑动变阻器两端的电压 0.6A×10Ω=6V,电源电压 9 V；若电源电压下降，根据 可知，在电阻不变时，电路的电流变小，电磁铁的磁性减弱，吸引力变小，不能吸引铁柱使栏杆抬起，此时可以将滑动变阻器的阻值调小些来增大电路中的电流，使电磁铁的磁性增强，吸引铁柱使栏杆正常抬起
21. D 【解析】人们利用电磁感应原理制成了发电机，故选D.
22. B 【解析】要想使灵敏电流计指针发生偏转，导体棒 ab应该在磁场中做切割磁感线运动，磁场方向竖直向下，所以导体棒 ab 沿水平方向运动，电路中会产生感应电流. B符合题意，故选B.
23. D 【解析】发电机的工作原理是电磁感应现象.选项A中所示实验是磁极间有相互作用，即用条形磁体N极靠近小磁针N极时，小磁针会发生偏转；选项B中所示实验为奥斯特实验，该实验表明通电直导线周围存在磁场；选项C中所示实验为探究磁场对通电导线的作用，该实验说明通电导线在磁场中受到力的作用，是电动机的工作原理；选项D中所示实验为探究电磁感应现象.故选 D.
24. C 【解析】电动机的工作原理是通电导体在磁场中受到力的作用. A图是探究电磁感应原理的实验装置；B图是探究通电导体周围是否存在磁场的实验装置；C图是探究通电导体在磁场中受到力作用的实验装置，是电动机的工作原理；D图是探究电磁铁的磁性强弱与哪些因素有关的实验装置.故选 C.
25.通电导体 电动 右 【解析】闭合开关，给直导线通电，观察到铝棒向左运动，说明磁场对通电导体有力的作用，利用这一原理可制成电动机；通电导体的运动方向与电流方向和磁场方向有关，将电源两极对调，只改变了导体中电流的方向，因此闭合开关，导体运动方向变得相反，即铝棒向右运动.
26.磁场 电动 【解析】由题图可知，给磁场中的线圈通电时，线圈能转动起来，其原理是通电线圈在磁场中受力而转动；它是一个自制的电动机模型图.
27.感应电流 用电器 发电机 【解析】会发光的旱冰鞋中有磁铁和线圈，旱冰鞋的轮子滚动时，线圈切割磁感线，产生感应电流，为LED 提供电能使其发光；所以线圈和磁铁相当于电源，LED灯相当于用电器；发电机是根据电磁感应原理制成的.
28.发电机 电动机 【解析】闭合开关，导体 ab 和 cd组成一个闭合电路，闭合电路的一部分导体 ab在磁场中做切割磁感线运动，电路中有了感应电流，这种现象是电磁感应现象，所以甲装置相当于发电机；导体 cd中有电流通过，进而在磁场中受力运动，所以乙装置相当于电动机.
29.③ 磁场 电流 【解析】根据安培定则可知，螺线管的左端为N极，右端为S极，根据异名磁极相互吸引可知，小磁针③的指向是错误的；接通电源，发现导体AB 向左运动，把磁体两极对调放置，发现导体AB向右运动，这个事实说明通电导体在磁场中的受力方向与磁场方向有关；通电导体在磁场中的受力方向与磁场方向和电流方向有关，改变导体运动方向的另一个方法是只改变通过导体的电流方向.
30.奥斯特 电磁感应 【解析】丹麦物理学家奥斯特在多次失败后，在1820年，终于在课堂上做实验时发现：当导线中通过电流时，它下方的小磁针发生了偏转；英国物理学家法拉第在10年中做了多次探索，1831年终于取得突破，发现了利用磁场产生电流的条件和规律：闭合电路中的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种由于导体在磁场中运动而产生电流的现象叫做电磁感应现象.
31. (1)顺时针 (2)变化 ①③④ 【解析】(1)由图甲可知，电流方向不同，LED发光情况不同.题图乙中两个LED发光情况不同，说明电路中的电流方向相反，由于两个电动机中的磁场方向也相反，所以其线圈转动方向相同，都是顺时针；(2)因为LED发光情况不断变化，说明电路中的电流方向不断变化；当导体做切割磁感线运动时就会有感应电流产生，所以磁场的分布可能为①③④；在②中导体运动方向与磁感线方向平行，没有做切割磁感线运动，所以不产生感应电流.
32.(1)电磁感应 (2)向上 (3)优点:使用方便,兼容性强，可以一对多充电，解决了接口不匹配问题等缺点：充电效率较低，电磁辐射较大，价格高等
【解析】(1)手机内的受电线圈感应到电磁信号，产生感应电流给手机电池充电，这是利用电磁感应现象；(2)根据安培定则，当右手四指弯向电流的方向，拇指指向磁场方向，由此判断出磁场方向向上；(3)与传统方式相比，这种充电方式的优点是：使用方便，兼容性强，可以一对多充电，解决了接口不匹配问题等；缺点是：充电效率较低，电磁辐射较大，价格高等.
33.如答图所示
【解析】磁体外部的磁感线是从 N极出发回到S极，故左边条形磁体的磁极是 N极，右边条形磁体的磁极是S极，如答图所示.
34.如答图所示
35.如答图所示
【解析】磁体外部的磁感线是从 N极出发回到S极，内部的磁感线是从S极出发到N极，由图可知，通电螺线管的右端为N极，左端为S极，由安培定则可知，电流是从螺线管的右端流入，左端流出，所以电源的右端为正极，左端为负极，如答图所示.
36.如答图所示
【解析】磁体外部的磁感线都是从 N 极出发回到S极，因此永磁体的右端为 N 极；螺线管的左端为S极，根据安培定则判断螺线管中电流从左端流入，进而判断电源左端为正极，如答图所示.
37.如答图所示
【解析】由图可知，磁体的上端为S极，下端为N极，根据磁体间的相互作用规律可知，超导电流产生的磁场上面为N极，根据安培定则可判断，电流为逆时针方向，具体如答图所示.
38.如答图所示
【解析】滑动变阻器按“一上一下”的接线原则串联在电路中，所以把从螺线管右侧导线和滑动变阻器任一上接线柱相连即可.闭合开关，由安培定则可得通电螺线管的左端是N极、右端是S极，根据同名磁极相互排斥可得，小磁针左端是 N极、右端是S极，如答图所示.
39.如答图所示
【解析】由图可知，小磁针静止时，上端为N极，下端为S极，由于异名磁极相互吸引，所以通电螺线管的上端为N极；根据安培定则判断，电流从螺线管下端流入、上端流出，电源下端为正极，上端为负极(或电流从螺线管上端流入、下端流出，电源上端为正极、下端为负极)；在螺线管外部，磁感线是从 N极出发回到S极.具体如答图所示.
40. (1)灵敏电流计的指针是否偏转 (2)①③④ (3)换用磁性更强的蹄形磁体 (4)动圈式话筒
【解析】(1)感应电流的有无是通过灵敏电流计的指针是否偏转来体现的，若灵敏电流计的指针发生偏转，就说明产生了感应电流；(2)产生感应电流的条件是闭合电路的部分导体在磁场中做切割磁感线运动.图中磁场的方向是竖直向下的，①导体AB 水平向右运动可以切割磁感线，会产生感应电流；②导体AB竖直向上运动，运动方向与磁场方向平行，没有切割磁感线，不会产生感应电流；③导体AB 斜向上运动可以切割磁感线，会产生感应电流；④磁体水平向左运动可以切割磁感线，会产生感应电流；⑤磁体竖直向上运动，相当于导体竖直向下运动，导体没有切割磁感线，不会产生感应电流.所以能产生感应电流的是①③④；(3)实验现象不太明显，说明电路中感应电流太小，需要换磁性更强的蹄形磁体；(4)“磁生电”的工作原理是电磁感应，能量转化情况是导体运动的机械能转化为电能.“电铃”利用了电流的磁效应，“扬声器”的原理是通电导体在磁场中受到力的作用，“动圈式话筒”是利用电磁感应现象，“电磁起重机”利用电流的磁效应，所以利用“磁生电”工作的装置是动圈式话筒.
41.(1)轻敲 条形 (2)将小磁针放在桌面上，静止时指南的一端为S极，另一端为N极(或用条形磁铁的N极靠近小磁针的一端，相吸的为S极，相斥的为N极) (3)方向
【解析】(1)实验中，在硬纸板上均匀撒满铁屑，轻轻敲击硬纸板，观察铁屑的排列情况；由实验现象可知，通电螺线管外部的磁场和条形磁体的磁场相似；
(2)断开螺线管电源开关，观察小磁针静止时的指向，指向地理南方的一端，即是小磁针的S极；(3)若对调电源的正负极，即改变了螺线管中的电流方向，小磁针N极指向发生改变，说明通电螺线管的极性与电流方向有关.
