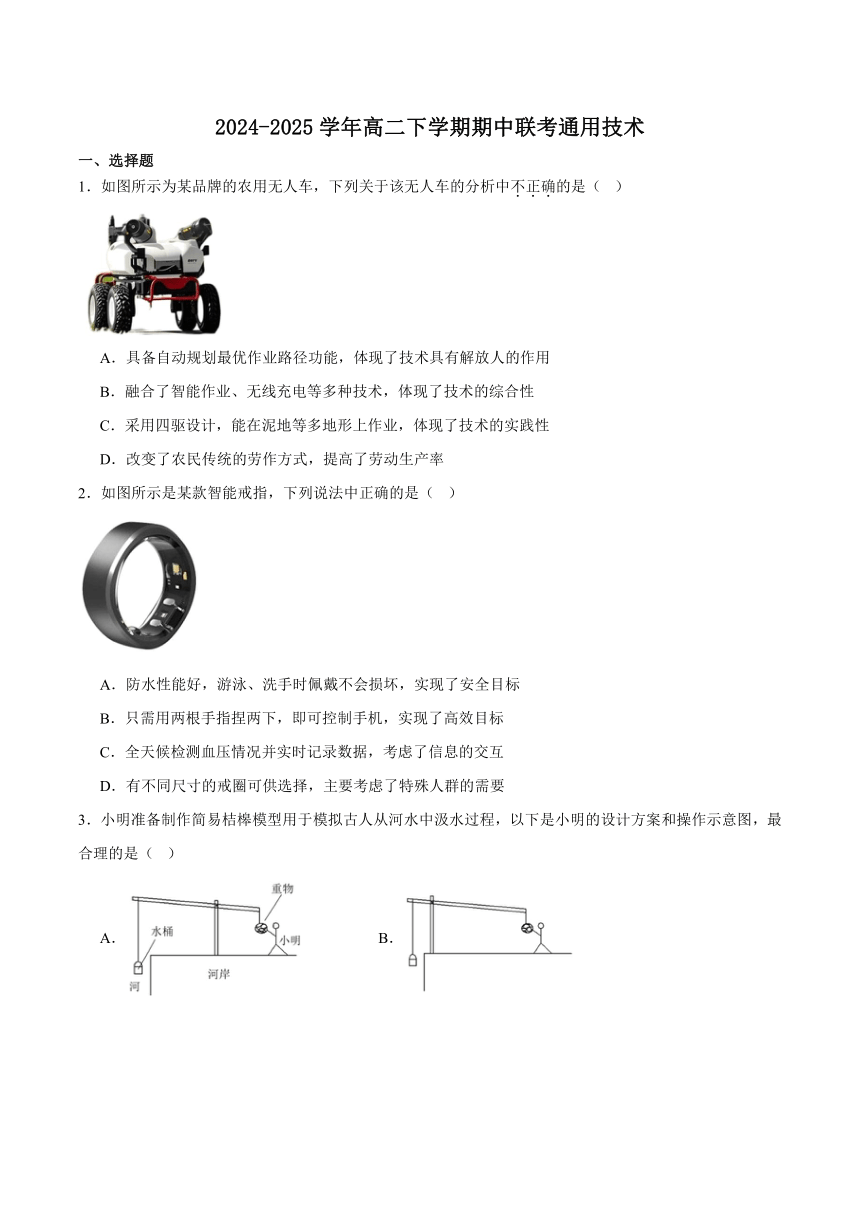

2024-2025学年高二下学期期中联考通用技术
一、选择题
1．如图所示为某品牌的农用无人车，下列关于该无人车的分析中不正确的是（ ）
A．具备自动规划最优作业路径功能，体现了技术具有解放人的作用
B．融合了智能作业、无线充电等多种技术，体现了技术的综合性
C．采用四驱设计，能在泥地等多地形上作业，体现了技术的实践性
D．改变了农民传统的劳作方式，提高了劳动生产率
2．如图所示是某款智能戒指，下列说法中正确的是（ ）
A．防水性能好，游泳、洗手时佩戴不会损坏，实现了安全目标
B．只需用两根手指捏两下，即可控制手机，实现了高效目标
C．全天候检测血压情况并实时记录数据，考虑了信息的交互
D．有不同尺寸的戒圈可供选择，主要考虑了特殊人群的需要
3．小明准备制作简易桔槔模型用于模拟古人从河水中汲水过程，以下是小明的设计方案和操作示意图，最合理的是（ ）
A． B．
C． D．

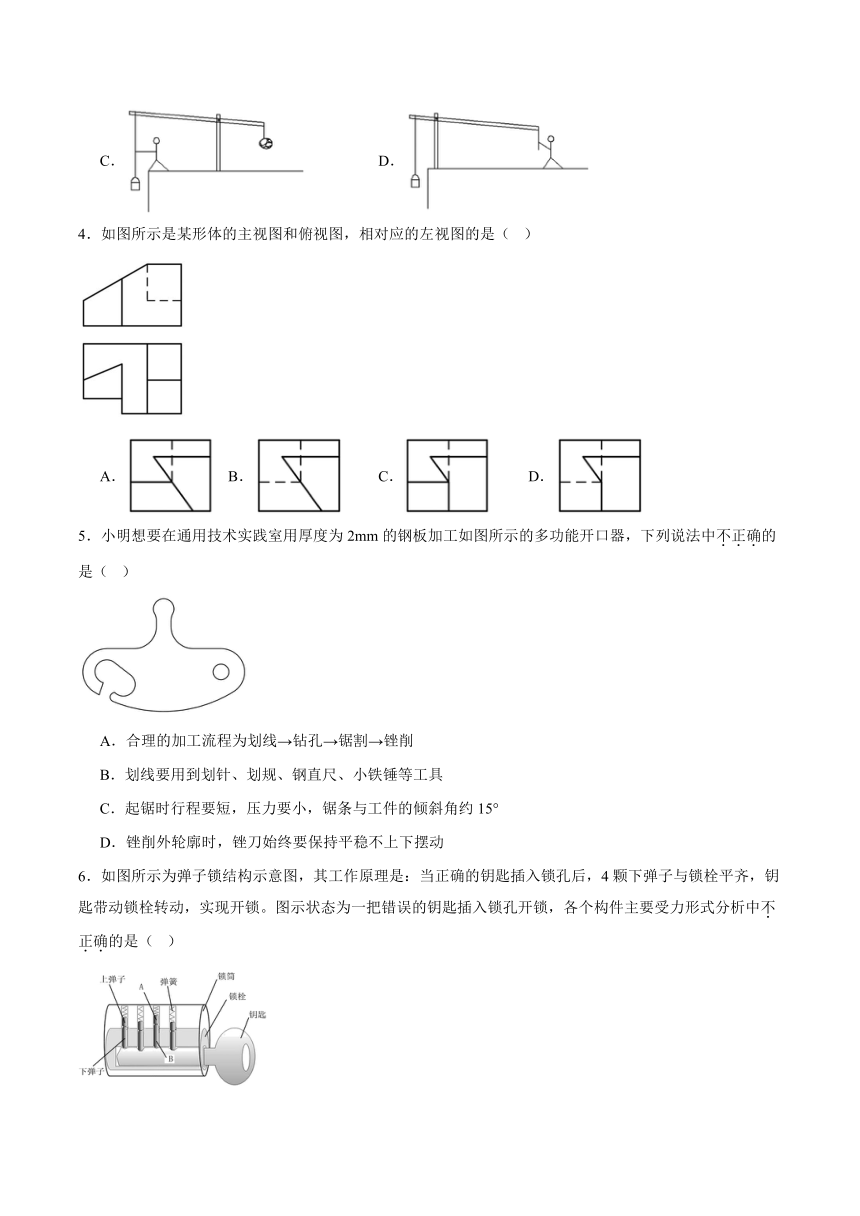

4．如图所示是某形体的主视图和俯视图，相对应的左视图的是（ ）
A． B． C． D．
5．小明想要在通用技术实践室用厚度为2mm的钢板加工如图所示的多功能开口器，下列说法中不正确的是（ ）
A．合理的加工流程为划线→钻孔→锯割→锉削
B．划线要用到划针、划规、钢直尺、小铁锤等工具
C．起锯时行程要短，压力要小，锯条与工件的倾斜角约15°
D．锉削外轮廓时，锉刀始终要保持平稳不上下摆动
6．如图所示为弹子锁结构示意图，其工作原理是：当正确的钥匙插入锁孔后，4颗下弹子与锁栓平齐，钥匙带动锁栓转动，实现开锁。图示状态为一把错误的钥匙插入锁孔开锁，各个构件主要受力形式分析中不正确的是（ ）
A．钥匙受扭转 B．弹簧受压 C．上弹子A受压 D．下弹子B受弯曲

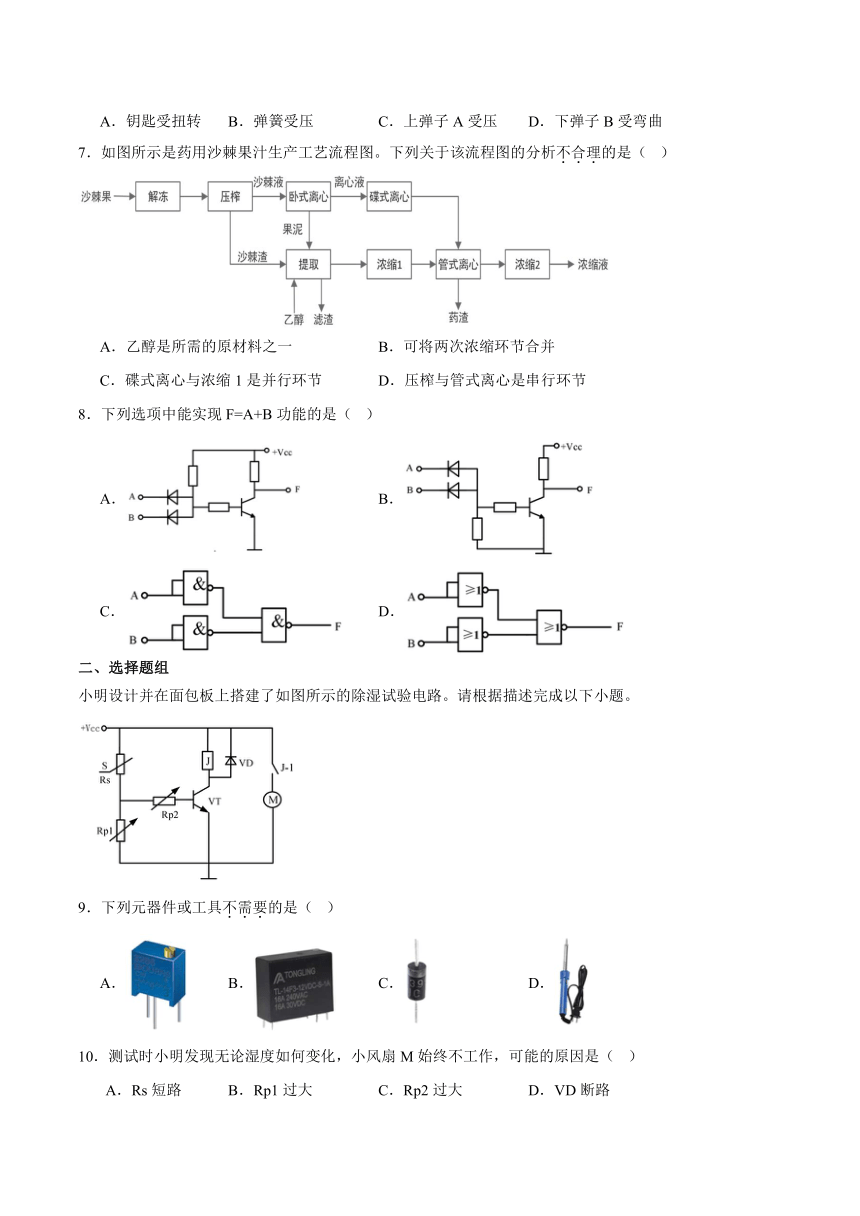

7．如图所示是药用沙棘果汁生产工艺流程图。下列关于该流程图的分析不合理的是（ ）
A．乙醇是所需的原材料之一 B．可将两次浓缩环节合并
C．碟式离心与浓缩1是并行环节 D．压榨与管式离心是串行环节
8．下列选项中能实现F=A+B功能的是（ ）
A． B．
C． D．
二、选择题组
小明设计并在面包板上搭建了如图所示的除湿试验电路。请根据描述完成以下小题。
9．下列元器件或工具不需要的是（ ）
A． B． C． D．
10．测试时小明发现无论湿度如何变化，小风扇M始终不工作，可能的原因是（ ）
A．Rs短路 B．Rp1过大 C．Rp2过大 D．VD断路
三、分析题

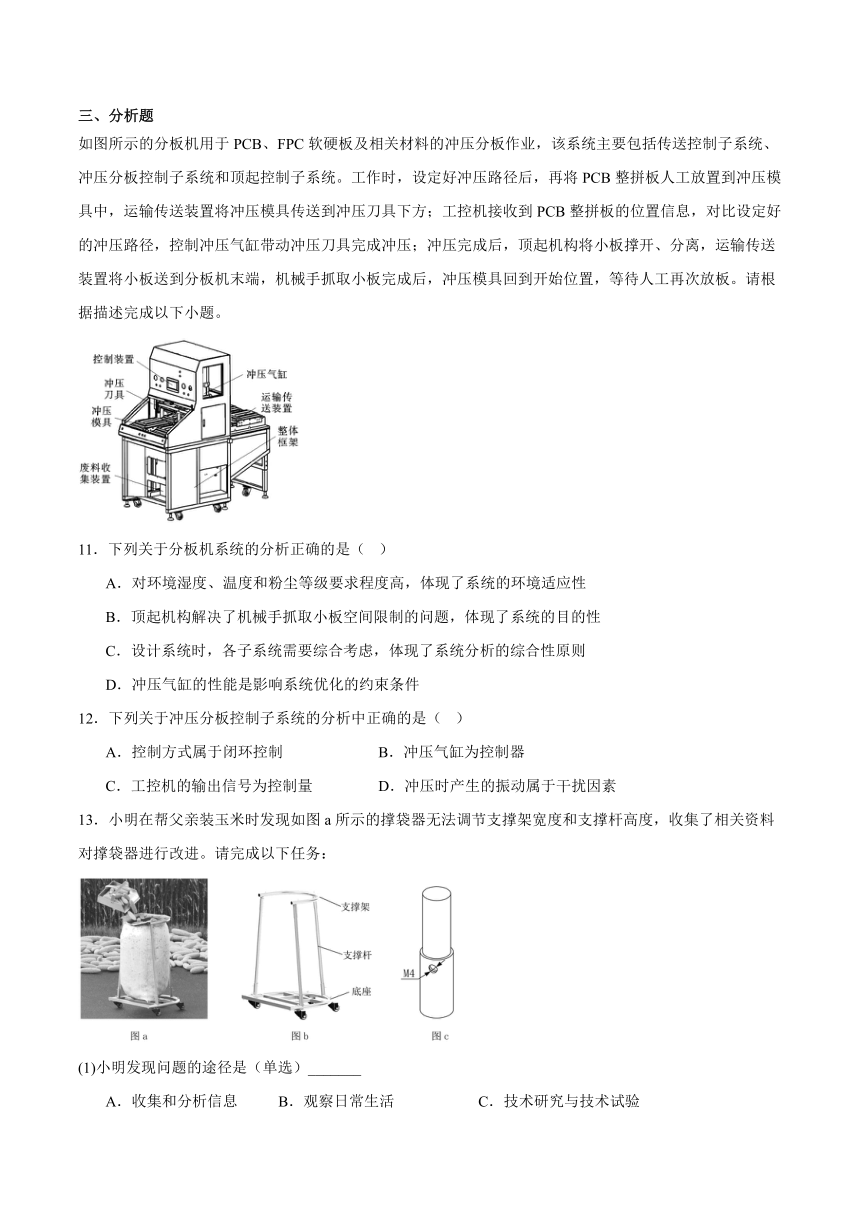

如图所示的分板机用于PCB、FPC软硬板及相关材料的冲压分板作业，该系统主要包括传送控制子系统、冲压分板控制子系统和顶起控制子系统。工作时，设定好冲压路径后，再将PCB整拼板人工放置到冲压模具中，运输传送装置将冲压模具传送到冲压刀具下方；工控机接收到PCB整拼板的位置信息，对比设定好的冲压路径，控制冲压气缸带动冲压刀具完成冲压；冲压完成后，顶起机构将小板撑开、分离，运输传送装置将小板送到分板机末端，机械手抓取小板完成后，冲压模具回到开始位置，等待人工再次放板。请根据描述完成以下小题。
11．下列关于分板机系统的分析正确的是（ ）
A．对环境湿度、温度和粉尘等级要求程度高，体现了系统的环境适应性
B．顶起机构解决了机械手抓取小板空间限制的问题，体现了系统的目的性
C．设计系统时，各子系统需要综合考虑，体现了系统分析的综合性原则
D．冲压气缸的性能是影响系统优化的约束条件
12．下列关于冲压分板控制子系统的分析中正确的是（ ）
A．控制方式属于闭环控制 B．冲压气缸为控制器
C．工控机的输出信号为控制量 D．冲压时产生的振动属于干扰因素
13．小明在帮父亲装玉米时发现如图a所示的撑袋器无法调节支撑架宽度和支撑杆高度，收集了相关资料对撑袋器进行改进。请完成以下任务：
(1)小明发现问题的途径是（单选）_______
A．收集和分析信息 B．观察日常生活 C．技术研究与技术试验
(2)小明上网搜索市面上是否已有能调整支撑架宽度和支撑杆高度的撑袋器，从设计的一般过程进行分析，小明处于_______阶段（单选）
A．发现与明确问题 B．制订设计方案 C．制作原型或模型
(3)小明准备对撑袋器进行重新设计（如图b），提出了以下设计要求，其中从“人”的角度考虑是（多选）_______
A．成本尽可能低
B．采用不锈钢材料，强度大
C．支撑架宽度可调以适应不同尺寸的袋子
D．支撑杆高度可调，提高装袋效率
E．增加称重功能，实时显示重量信息
(4)小明设计了如图c所示高度可调的支撑杆，下列选项中最合适的紧固件是（单选）_______
A． B． C． D．
四、综合题
14．如图所示是某竹席厂竹片钻孔示意图，每次只能钻一个孔。小明想对钻孔装置进行重新设计，变为同时钻两个孔。已知竹片长度为40mm，竹片上两孔的间距为20mm，底座安装孔直径4mm。请你设计改进后的机械装置，设计要求如下：
（a）能带动两个钻孔电机同步移动将竹片钻穿；
（b）连接可靠，两钻孔电机同时工作时不会发生左右偏移；
（c）不考虑竹片的固定问题；
（d）采用一个减速电机驱动，其他材料自选。
请完成以下任务：
(1)小明的改进措施可以实现流程的（单选）_______
A．功能优化 B．工艺优化 C．成本优化 D．工期优化
(2)在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图（无需考虑竹片的固定问题，电机可用方框表示），简要说明工作过程
(3)在草图上标注主要尺寸
15．通用技术实践课中，小明设计了如图a所示的低温报警电路，并在面包板上插装了相关元器件（如图b所示）。请完成以下任务：
(1)该电路的热敏电阻特性是（单选）_______
A．正特性热敏电阻 B．负特性热敏电阻
(2)试验后发现无法实现该功能，下列元器件选择或插装不正确的是（单选）_______
A．Rp B．VD C．Rt D．VT
(3)小明想要调高报警温度，以下措施中合理的是（多选）_______
A．调小Rp B．调大Rp C．调大R1 D．调小R1
(4)调试过程中小明将NPN三极管损坏，现想用PNP三极管实现上述功能。请在下图的虚线框中将电路补充完整，要求采用共发射极接法。
题号 1 2 3 4 5 6 7 8 9 10
答案 C B C A D D B A D C
11．A 12．D
【详解】1.A项对环境要求高体现了系统的环境适应性，说法正确，B项解决了空间限制的问题，并不能体现出系统的目的性，C项综合考虑子系统并非体现综合性原则，D项气缸性能并不能成为影响优化的约束条件。故选A。
2.本系统的干扰是冲压时产生的振动，D项说法正确，A项属于开环，错误，B、C项说法都是错误的，故选D。
13．(1)B
(2)A
(3)DE
(4)B
14．(1)D
(2)①实现两个钻孔电机同步运动；②钻孔电机的设计有轨道或者不会发生左右偏移；③钻孔电机安装牢固；④驱动电机固定可靠。
(3)移动行程40mm，安装尺寸孔径4mm或间距20mm。
【详解】1.小明主要改进的是工期，实现了工期优化，故选D。
2.①实现两个钻孔电机同步运动；②钻孔电机的设计有轨道或者不会发生左右偏移；③钻孔电机安装牢固；④驱动电机固定可靠。
3.移动行程40mm，安装尺寸孔径4mm或间距20mm。
15．(1)B
(2)C
(3)AD
(4)
