广西钦州市第四中学2024-2025学年度下学期高二期中考试通用技术试卷
一、单选题（共25小题，共50分。每小题2分，在每小题给出的四个选项里，只有一个符合题目要求）
1．下列电子元器件在电路中，不可以当开关使用的是（ ）
A． B． C． D．
2．如图所示为小明设计的暖手宝温度控制电路，当暖手宝温度低于下限，电热丝加热升温，当温度达到上限停止加热。已知Rtl和Rt2为负温度系数热敏电阻，IC比较器的功能：当V+>V-时输出高电平，当V+A．Rp1 B．Rp2 C．R1
3．小明父母种植了十亩地的西瓜，可是年年收成不高。学了通用技术的小明查阅了许多资料后发现，西瓜种植后，不同时期对温度和湿度均有不同的要求，于是设计了如图所示的电路(热敏电阻和湿敏电阻均为负系数且Rs1、Rs2分别控制湿度上、下限)，希望能够实现：当温度和湿度均在设定值范围内时，绿灯(V4)亮；当温度或湿度不在设定值范围内时，红灯(V3)亮。请根据题中描述和电路图以及555芯片特性表完成以下任务：西瓜到了成熟期，需要高一点的温度，为了调高温度的上下限值，以下操作可以实现的是（ ）
A增大Rp1，RP2阻值B．减小Rp1阻值、增大Rp2阻值C．减小RP1，RP2阻值D．增大Rp1阻值、减小Rp2阻值

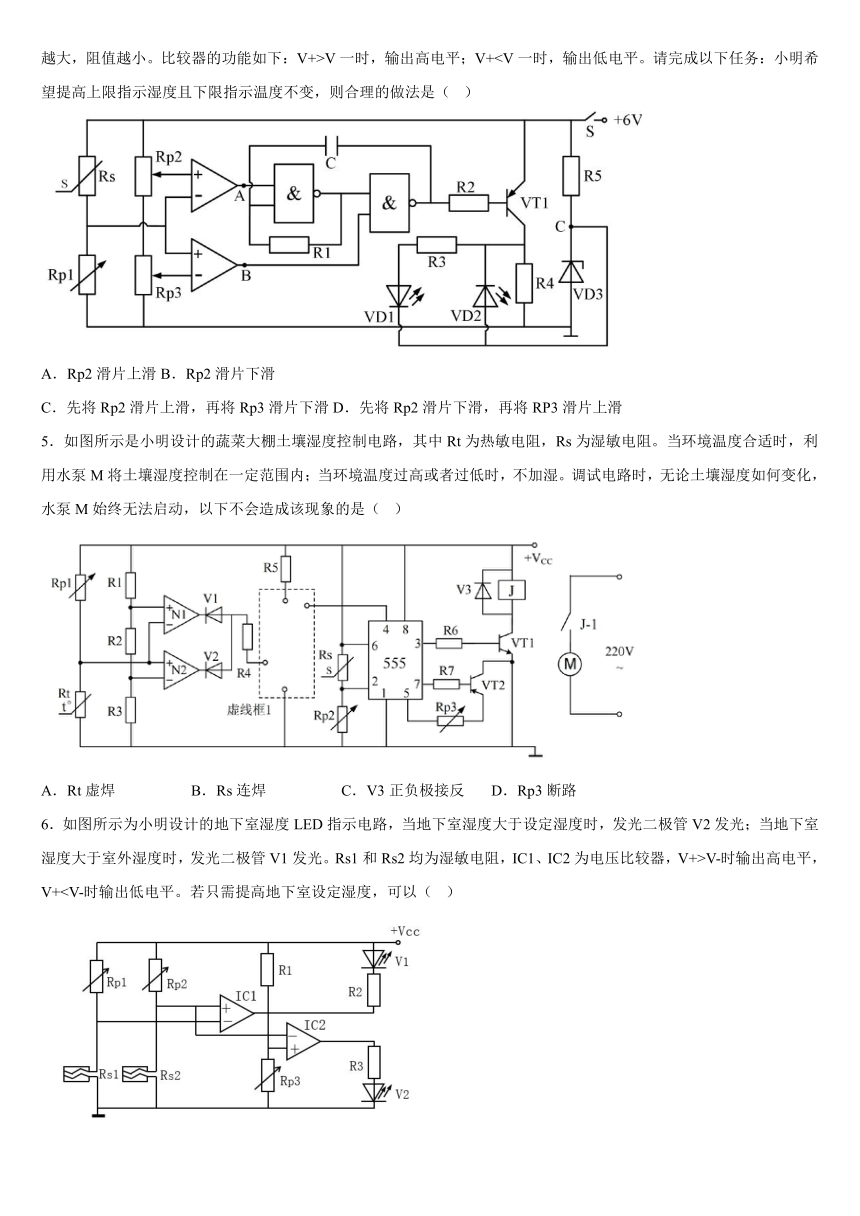

4．小明发现家里的盆栽经常因为土壤湿度控制不当，导致无法正常生长，于是他设计了图示的土壤湿度指示电路。稳压二极管VD3工作在反向击穿状态，确保该电路工作时，C点电位为3V，VT1工作在开关状态。Rs的特性为：湿度越大，阻值越小。比较器的功能如下：V+>V一时，输出高电平；V+A．Rp2滑片上滑B．Rp2滑片下滑
C．先将Rp2滑片上滑，再将Rp3滑片下滑D．先将Rp2滑片下滑，再将RP3滑片上滑
5．如图所示是小明设计的蔬菜大棚土壤湿度控制电路，其中Rt为热敏电阻，Rs为湿敏电阻。当环境温度合适时，利用水泵M将土壤湿度控制在一定范围内；当环境温度过高或者过低时，不加湿。调试电路时，无论土壤湿度如何变化，水泵M始终无法启动，以下不会造成该现象的是（ ）
A．Rt虚焊 B．Rs连焊 C．V3正负极接反 D．Rp3断路
6．如图所示为小明设计的地下室湿度LED指示电路，当地下室湿度大于设定湿度时，发光二极管V2发光；当地下室湿度大于室外湿度时，发光二极管V1发光。Rs1和Rs2均为湿敏电阻，IC1、IC2为电压比较器，V+>V-时输出高电平，V+A．调小RP1 B．调小RP2 C．调小RP3 D．增大RP3

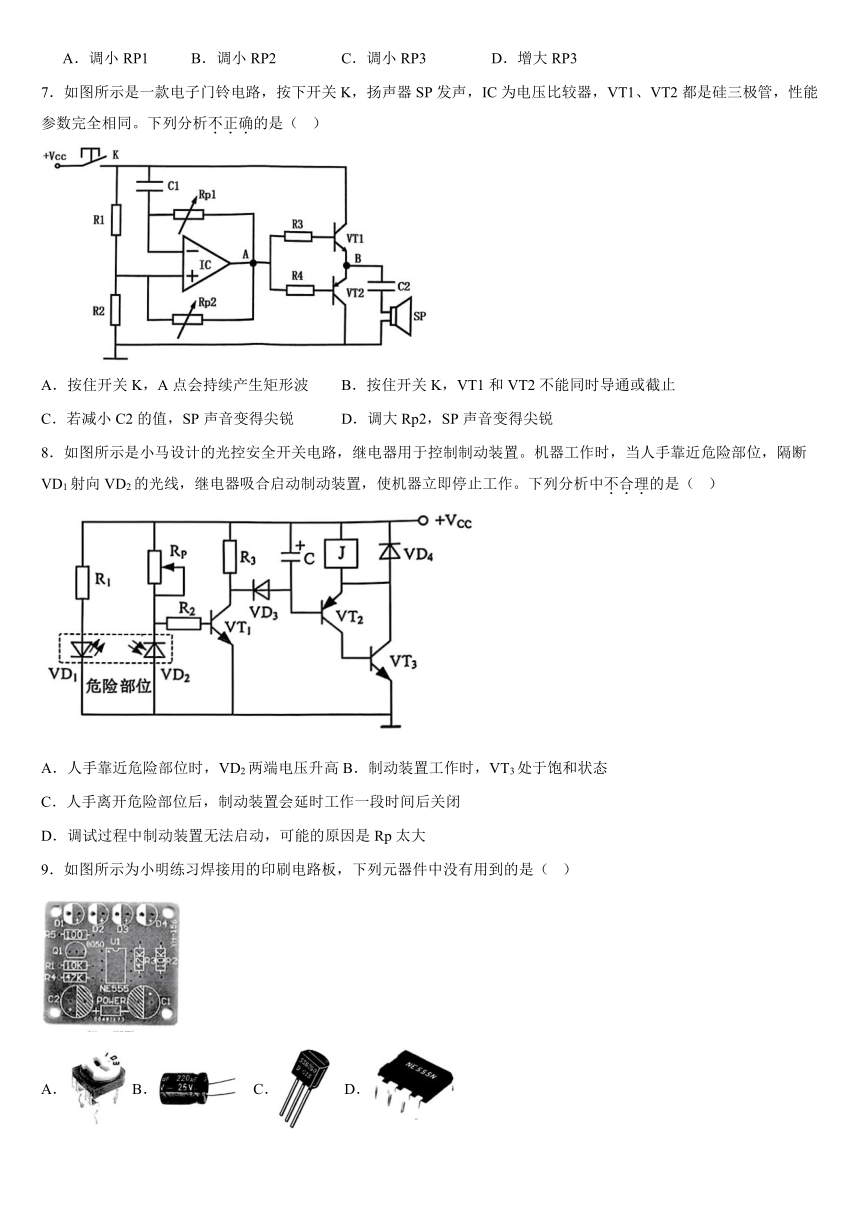

7．如图所示是一款电子门铃电路，按下开关K，扬声器SP发声，IC为电压比较器，VT1、VT2都是硅三极管，性能参数完全相同。下列分析不正确的是（ ）
A．按住开关K，A点会持续产生矩形波 B．按住开关K，VT1和VT2不能同时导通或截止
C．若减小C2的值，SP声音变得尖锐 D．调大Rp2，SP声音变得尖锐
8．如图所示是小马设计的光控安全开关电路，继电器用于控制制动装置。机器工作时，当人手靠近危险部位，隔断VD1射向VD2的光线，继电器吸合启动制动装置，使机器立即停止工作。下列分析中不合理的是（ ）
A．人手靠近危险部位时，VD2两端电压升高B．制动装置工作时，VT3处于饱和状态
C．人手离开危险部位后，制动装置会延时工作一段时间后关闭
D．调试过程中制动装置无法启动，可能的原因是Rp太大
9．如图所示为小明练习焊接用的印刷电路板，下列元器件中没有用到的是（ ）
A． B． C． D．

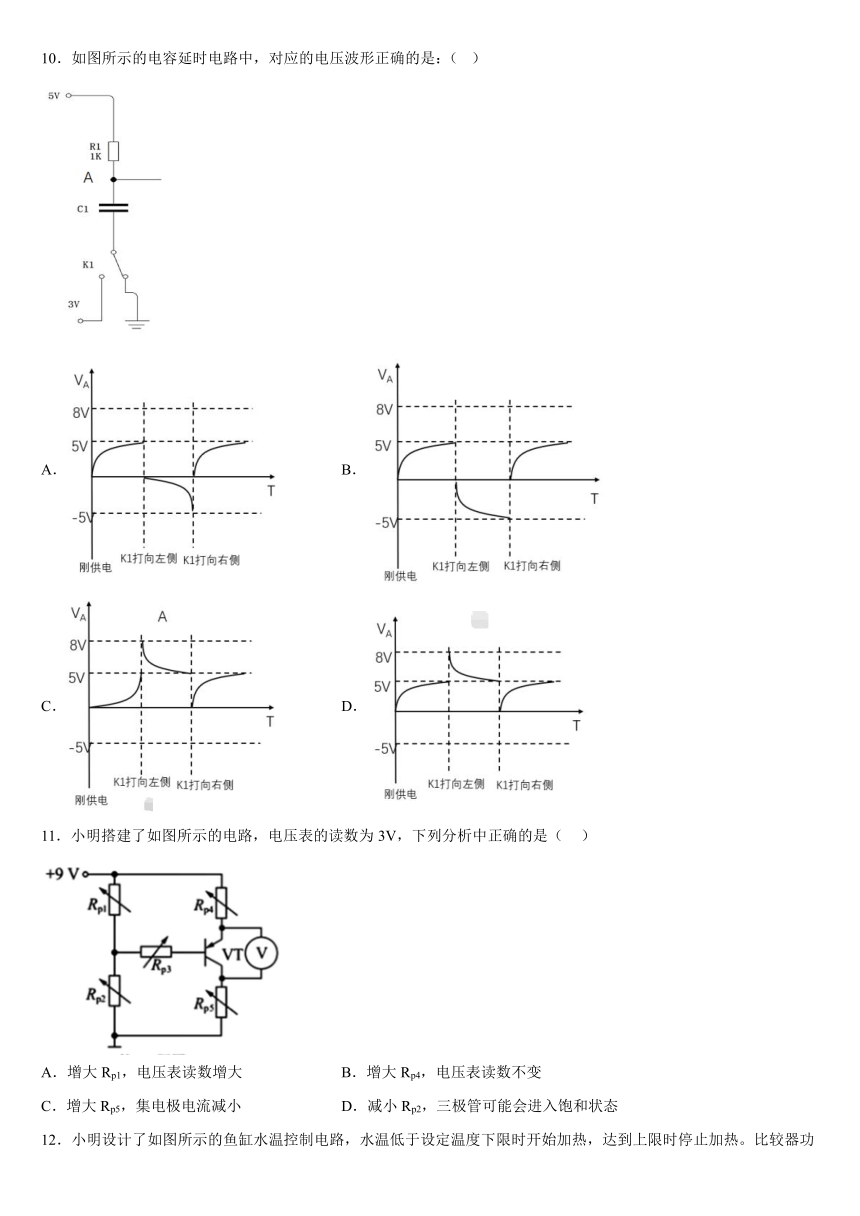

10．如图所示的电容延时电路中，对应的电压波形正确的是：（ ）
A． B．
C． D．
11．小明搭建了如图所示的电路，电压表的读数为3V，下列分析中正确的是（ ）
A．增大Rp1，电压表读数增大 B．增大Rp4，电压表读数不变
C．增大Rp5，集电极电流减小 D．减小Rp2，三极管可能会进入饱和状态

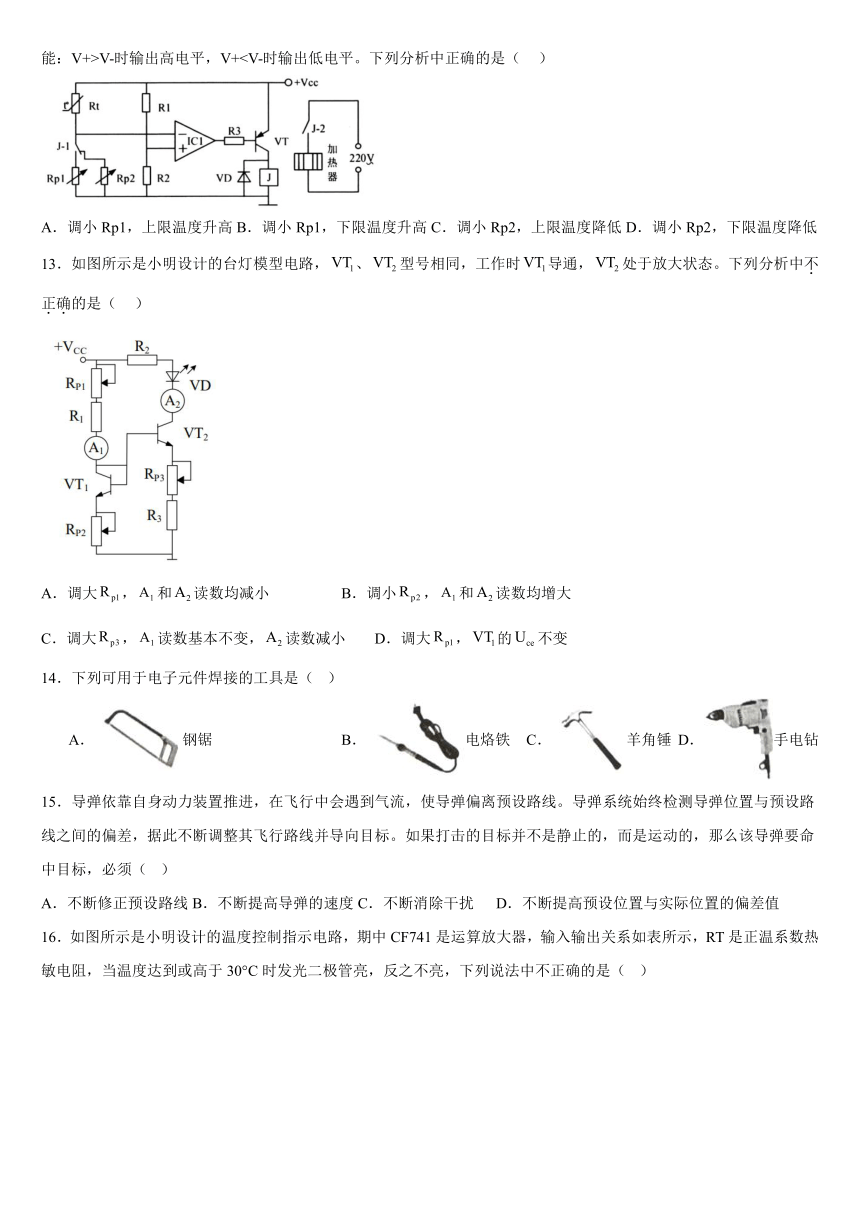

12．小明设计了如图所示的鱼缸水温控制电路，水温低于设定温度下限时开始加热，达到上限时停止加热。比较器功能：V+>V-时输出高电平，V+A．调小Rp1，上限温度升高B．调小Rp1，下限温度升高C．调小Rp2，上限温度降低D．调小Rp2，下限温度降低
13．如图所示是小明设计的台灯模型电路，、型号相同，工作时导通，处于放大状态。下列分析中不正确的是（ ）
A．调大，和读数均减小 B．调小，和读数均增大
C．调大，读数基本不变，读数减小 D．调大，的不变
14．下列可用于电子元件焊接的工具是（ ）
A． 钢锯 B． 电烙铁 C． 羊角锤 D． 手电钻
15．导弹依靠自身动力装置推进，在飞行中会遇到气流，使导弹偏离预设路线。导弹系统始终检测导弹位置与预设路线之间的偏差，据此不断调整其飞行路线并导向目标。如果打击的目标并不是静止的，而是运动的，那么该导弹要命中目标，必须（ ）
A．不断修正预设路线B．不断提高导弹的速度C．不断消除干扰 D．不断提高预设位置与实际位置的偏差值
16．如图所示是小明设计的温度控制指示电路，期中CF741是运算放大器，输入输出关系如表所示，RT是正温系数热敏电阻，当温度达到或高于30°C时发光二极管亮，反之不亮，下列说法中不正确的是（ ）
A．VT是PNP型B．温度升高时，RT阻值增大
C．实际温度低于30°C时，6脚为高电平D．R3向上调节，可调低设置的报警温度
17．小明想给家中的铁门设计一个自动关门锁。当关上门时，锁轴撞击锁片后开启，又在重力作用下落入槽内而自锁，此时门只能从门内打开。以下四种方案中最合理的是（ ）
A． B． C． D．
18．小明设计了如图所示的温度控制电路，当温度超过上限时，散热风扇工作，直到温度低于下限时才停止工作。下列分析中不正确的是（ ）
A．将Rp3触点上移，温度上限升高 B．将Rp4触点左移，温度下限降低
C．将Rp2触点下移，温度上、下限都降低 D．二极管VD的正负极接反时，还能实现温度的区间控制
19．图为一款智能浇水装置的示意图，其控制系统方框图如下。该智能浇水装置的控制手段和方式分别是（ ）
A．手动控制 开环控制B．手动控制 闭环控制 C．自动控制 开环控制 D．自动控制 闭环控制
20．小明设计了如图所示的温度控制实验电路。温度低于下限时VD1发光，表示开始加热；温度高于上限时VD1熄灭，表示停止加热。下列分析中正确的是（　　）
A．RT为负温度系数热敏电阻B．调大Rp1，温度上限、下限设定值均降低
C．调大Rp2，温度上限设定值升高、下限设定值不变
D．若VT1的集电极和发射极短路，温度上限与下限的设定区间变大
21．如图所示为水塔的水位自动控制电路，当水塔水位低于下限时，继电器J吸合，控制水泵M往水箱里抽水，当水位上升至上限水位时，J释放，水泵M停止抽水。下列对该电路分析正确的是（ ）
A．当水位处于上下限之间时，接通S，无法确定水泵是否抽水B．水泵抽水时，VT3一定处于截止状态
C．水位高于下限时，VT1一定处于截止状态D．如果R4断路，会导致水泵一直抽水
22．如图所示为光控灯电路，在这个电路中连接错误的元器件是（ ）
A．整流二极管 B．稳压二极管 C．光敏二级管 D．可调电位器
23．在通用技术实践课中，小明打算在面包板上进行三极管试验电路的搭建，以探究三极管工作时的电流和电压情况，下列器材中不需要的是（ ）
A．B．C． D．
24．如图所示为电子起跑器，踏板上安装了传感器，当运动员听到起跑信号启动的瞬间，传感器检测到人的启动信号，经控制器计算出起跑反应时间。若起跑反应时间小于0.1秒，就判罚犯规。该电子起跑器的传感器应采用（　　）
A．压力传感器 B．温度传感器 C．速度传感器 D．湿度传感器
25．在通用技术实践室，小马使用指针式多用电表的电阻挡位测量电解电容。下列说法中不正确的是（ ）
A．测量前，将电容的两根引脚短路放掉残余电荷B．将多用电表的红表笔接负极，黑表笔接正极
C．指针迅速向右偏转后逐渐归位，表示电容器性能良好D．指针向右偏转角度越大，表示电容器的电容量越小
二、综合题（共5小题，每小题10分，共50分。）
26．小明设计的某地下车库的车位管理系统，每个车位上方都有传感器检测是否有车停进来。当车位上无车时，车位上方的显示灯为绿色；当车位上有车时，车位上方的显示灯为红色。这样不仅方便驾驶人员找到空车位，还方便后台及时汇总车库的车位信息，统计空车位数量。请根据描述完成以下任务：
(1)车位显示灯的控制方式属于
A．开环控制 B．闭环控制
(2)车位上方的传感器应选择
A．压力传感器 B．湿度传感器 C．超声波传感器
(3)引导屏显示该区域空车位数量这一控制系统中，输入量应选择 （A．传感器检测到的有无车辆信息；B．显示灯的亮或灭；C．空车位数量信息），控制器应选择 （A．节点控制器；B．集中控制器；C．引导屏；D．车位探测器）。
(4)小明发现系统功能还可以优化，以下优化方案合理的是（多选）
A．车牌自动识别，增加诱导寻车功能 B．配备高清摄像头，实现实时全监控
C．为降低成本，室内硬件无需防尘防水，防护等级IP00
D．系统通信稳定，支持远程控制，方便进行系统维护和升级
27．如图a所示是小马设计的苹果自动分拣装置方案，用于把苹果分拣为大小两种规格。工作过程为：摄像头把获取的苹果大小信息输入控制器，经控制器分析处理后输出控制信号，控制电磁铁的状态。若控制器输出信号为“大苹果”，则电磁铁通电将衔铁吸合，使分拣传送带与大果传送带连接，将大苹果送出；若控制器输出信号为“小苹果”，则电磁铁断电将衔铁释放，分拣传送带在弹簧作用下与小果传送带连接，将小苹果送出。请根据题图及其描述完成以下任务：
图a
（1）小马受单刀双掷开关结构（如图b所示）的启发，构思了分拣传送带位置转换的结构。该构思方法属于（单选） ；
图b
A．仿生法 B．形态分析法 C．联想法 D．设问法
（2）为实现分拣传送带位置的转换，需要选择一款弹簧安装在如图a所示位置。下列弹簧中合适的是（单选） ；
A．拉伸弹簧B．压缩弹簧C．扭转弹簧
（3）图a所示分拣装置由摄像头获取苹果大小的信息，下列也能用于检测苹果大小信息的传感器是（单选） ；
A．压力传感器B．光敏传感器C．湿敏传感器
（4）请补全分拣传送带位置转换控制系统的工作过程方框图。① 、②
28．识图绘图题
如图所示为一款智能鱼缸及其控制系统示意图。智能鱼缸控制系统分为水温调节、液位调节、自动投食、供氧等子系统。其中，水温调节子系统的工作过程为：由 DS18B20数字温度传感器检测到当前鱼缸的实际温度，将温度信号转换为数字信号，然后进行识别和检测当前温度在不在所设定的最高温度到最低温度的范围内，当温度低于所设定的最低温度时，主控模块启动加热器进行加热；当温度到达所设定的最高温度时，加热器停止加热，以此来保持鱼缸内实际温度在所设的温度区间值内。
该控制系统的控制框图如下，请补全所缺的部分
29．如图1所示为小明设计的保温箱温度控制电路，想将保温箱内的温度控制在37℃—40℃之间，电路中所用的芯片为555芯片，根据描述和电路图，完成以下任务：
（1）图1中的热敏电阻选用的是 （在“A．正温度系数热敏电阻；B．负温度系数热敏电阻”中选择合适的选项，将序号填入“ ”处）；
（2）小明在调试电路时发现电路有问题，在下限温度37℃时调试好RP1的阻值使电热丝开始加热，当温度上升至40℃时，加热丝并没有停止加热。小明重新设计并搭建了如图2所示的电路，Rt1、Rt2特性一样，并调试好保温箱37℃-40℃的温度区间控制。现小明想将保温箱的温度设置成36℃—41℃之间，调节上限、下限的措施分别是 、 （在“A．调大Rp1； B． 调小Rp1；C．调大Rp2；D．调小Rp2”中选择合适的选项，将序号填入“ ”处）；
（3）小明使用保温箱一段时间后，发现加热器出现了无法加热的情况。下列原因中可能造成该现象的是 （在“A．555集成电路3脚接地； B．二极管V2虚焊；C．电阻Rp1、Rp2同时被短路”中选择合适的选项，将序号填入“ ”处）；
（4）小明认为还能用手头的四2输入与非门电路的集成芯片对555芯片进行替换，请你帮助小明在图3虚线框1中用数量最少的与非门完成电路的设计，要求Rt1、Rt2检测上下限温度的功能不变，实现电路原功能。
30．如图所示为小明设计的热水器防干烧、水温控制电路。探头a、b用于检测热水器的水位，负温度系数热敏电阻Rt1和Rt2用于检测热水器内水的温度。当水位超过a点且温度低于40℃时，加热器开始加热，直至水温达到55℃时停止加热。当水位低于a点时，都不加热。比较器和555集成电路特性如表所示。请完成以下任务：
（1）分析电路图，当热水器实际水位高于a，水温高于40℃且低于55℃时，比较器输出端Vo为 ，555输出端3脚为 （A．高电平；B．低电平；C．无法确定）；
（2）若要将热水器的下限水温40℃改设成45℃，以下调节措施可行的是 （A．调大Rp1；B．调小Rp1；C．调大Rp2；D．调小Rp2）；
（3）小明完成搭建电路后，测试发现水位高于a点，加热器始终不加热。下列选项中不可能造成该现象的是 （A．比较器输入端V+与V-接反；B．R5虚焊；C．继电器的触点类型选择错误）；
（4）使用一段时间后发现三极管损坏，请在虚线框中用所给的PNP型三极管和电阻重新设计，实现电路原功能 。要求三极管采用共发射极接法。
参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 B B C A D C C C A D
题号 11 12 13 14 15 16 17 18 19 20
答案 D D B B A D A A C D
题号 21 22 23 24 25
答案 B C D A D
26．(1)A(2)C(3) C B(4)ABD
27．C B A 驱动器或电磁铁或驱动器和电磁铁 分拣传送带的位置或衔铁的位置
28．
29． A C B C
30． A C B C
