浙江省台州市十校联盟2024-2025学年高二下学期期中联考通用技术
一、选择题
1．2025年蛇年春晚的舞台上，《秧BOT》节目开场，一群穿着花棉袄的机器人在现场扭起了秧歌，机器人们还会变换队形、舞动身体，多角度转手绢、飞手绢等诸多动作，让观众惊呼不已。该机器人是浙江宇树科技2023年8月推出的Unitree H1。下列关于Unitree H1的说法中正确的是（ ）
A．由手绢抛掷、隐藏与释放、足底减震降噪等功能构成，体现了技术的综合性
B．研发投入了大量的时间和成本，售价高达65万元，不符合设计的经济原则
C．Unitree H1的肢体骨骼与关节、机械臂等部件需要多种高性能材料作为支撑，说明设计依赖技术得以实现
D．为保障多种技术同时实现，在研发过程中使得电池续航技术得到突破，体现了技术的复杂性
2．小明发现教室的课桌较小，使用空间不足，于是设计了一款如图所示的可拆卸的桌边挂钩，并通过测试对其进行评价，绘制出它的评价雷达图。根据评价雷达图，下列说法正确的是（ ）
A．采用钢板和铁块作为加工材料，材料成本较高
B．挂钩易划伤过往行人，安全性较差，忽略了人机关系的健康目标
C．利用学校的手工设备就能精确加工，加工难度较低
D．该评价雷达图属于对设计成果的评价

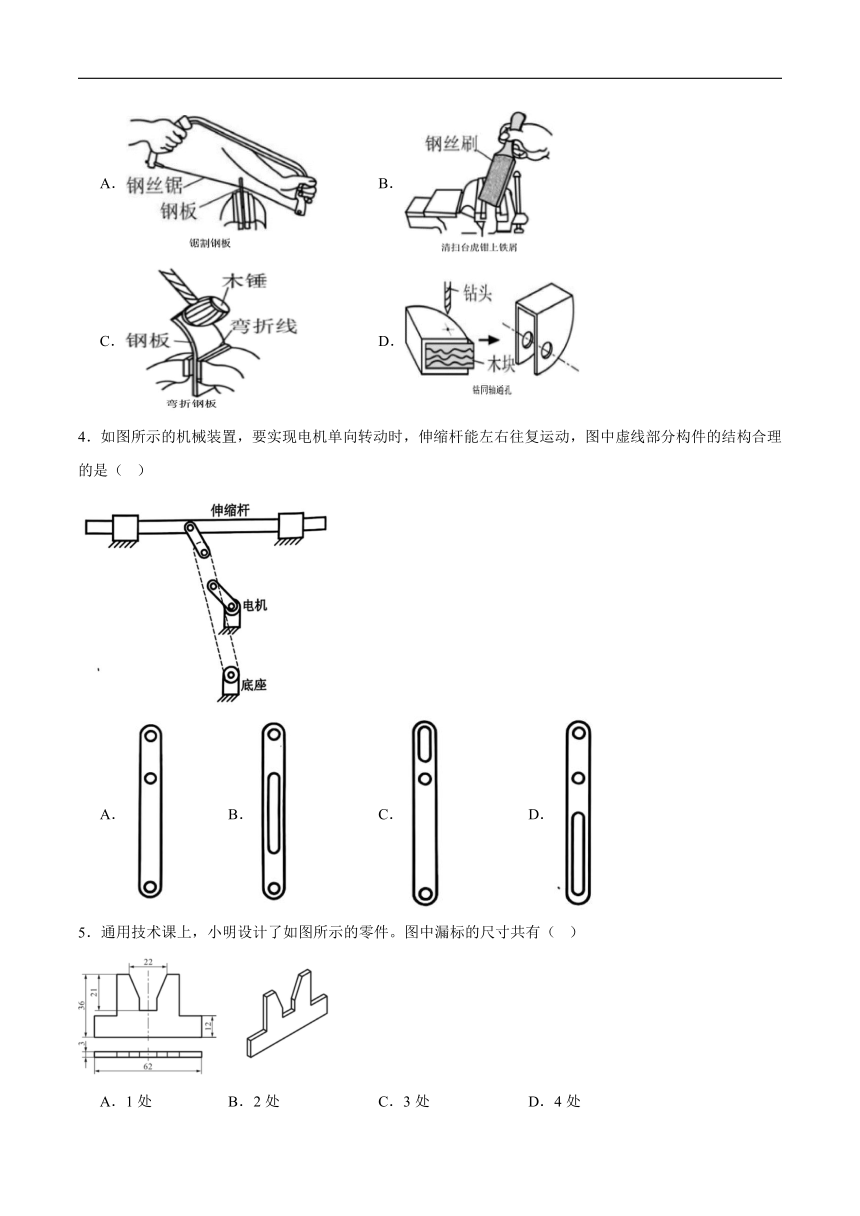

3．下列金工操作中符合操作要领的是（ ）
A． B．
C． D．
4．如图所示的机械装置，要实现电机单向转动时，伸缩杆能左右往复运动，图中虚线部分构件的结构合理的是（ ）
A． B． C． D．
5．通用技术课上，小明设计了如图所示的零件。图中漏标的尺寸共有（ ）
A．1处 B．2处 C．3处 D．4处

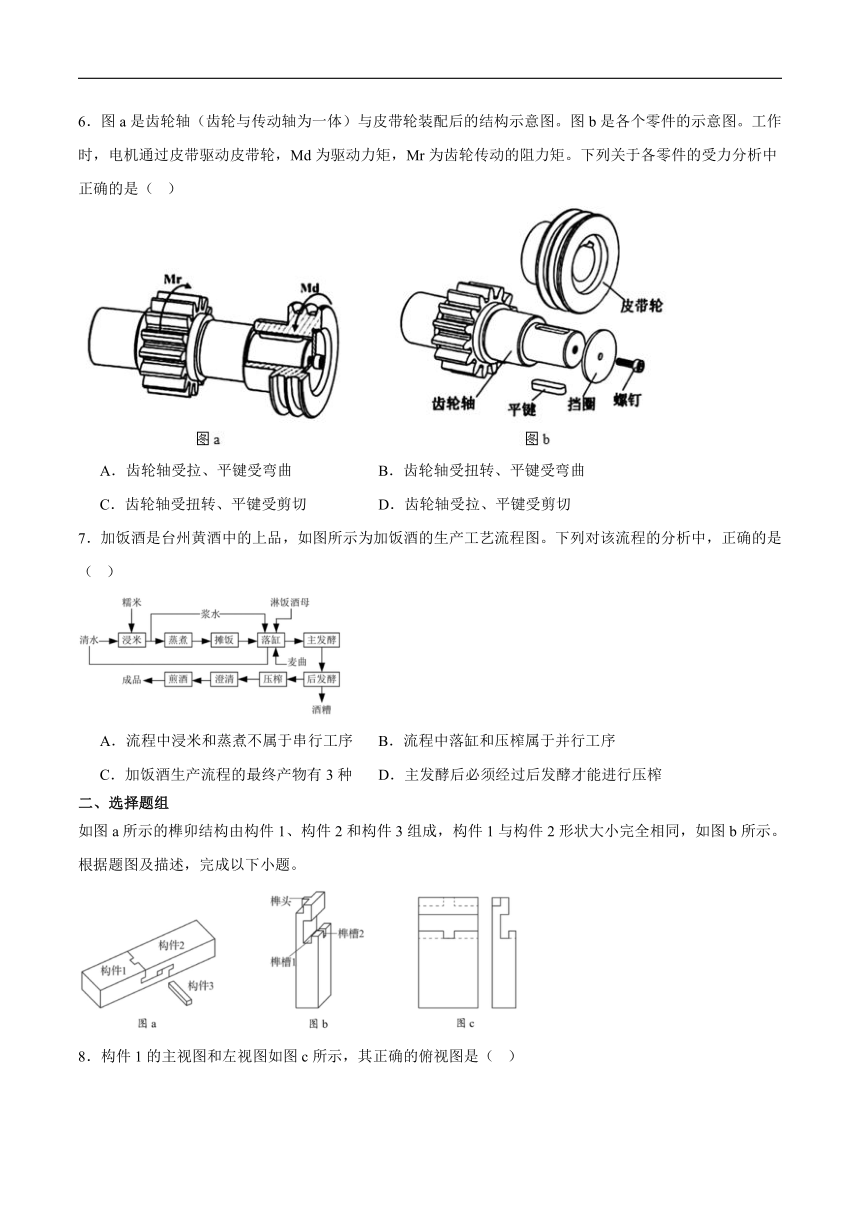

6．图a是齿轮轴（齿轮与传动轴为一体）与皮带轮装配后的结构示意图。图b是各个零件的示意图。工作时，电机通过皮带驱动皮带轮，Md为驱动力矩，Mr为齿轮传动的阻力矩。下列关于各零件的受力分析中正确的是（ ）
A．齿轮轴受拉、平键受弯曲 B．齿轮轴受扭转、平键受弯曲
C．齿轮轴受扭转、平键受剪切 D．齿轮轴受拉、平键受剪切
7．加饭酒是台州黄酒中的上品，如图所示为加饭酒的生产工艺流程图。下列对该流程的分析中，正确的是（ ）
A．流程中浸米和蒸煮不属于串行工序 B．流程中落缸和压榨属于并行工序
C．加饭酒生产流程的最终产物有3种 D．主发酵后必须经过后发酵才能进行压榨
二、选择题组
如图a所示的榫卯结构由构件1、构件2和构件3组成，构件1与构件2形状大小完全相同，如图b所示。根据题图及描述，完成以下小题。

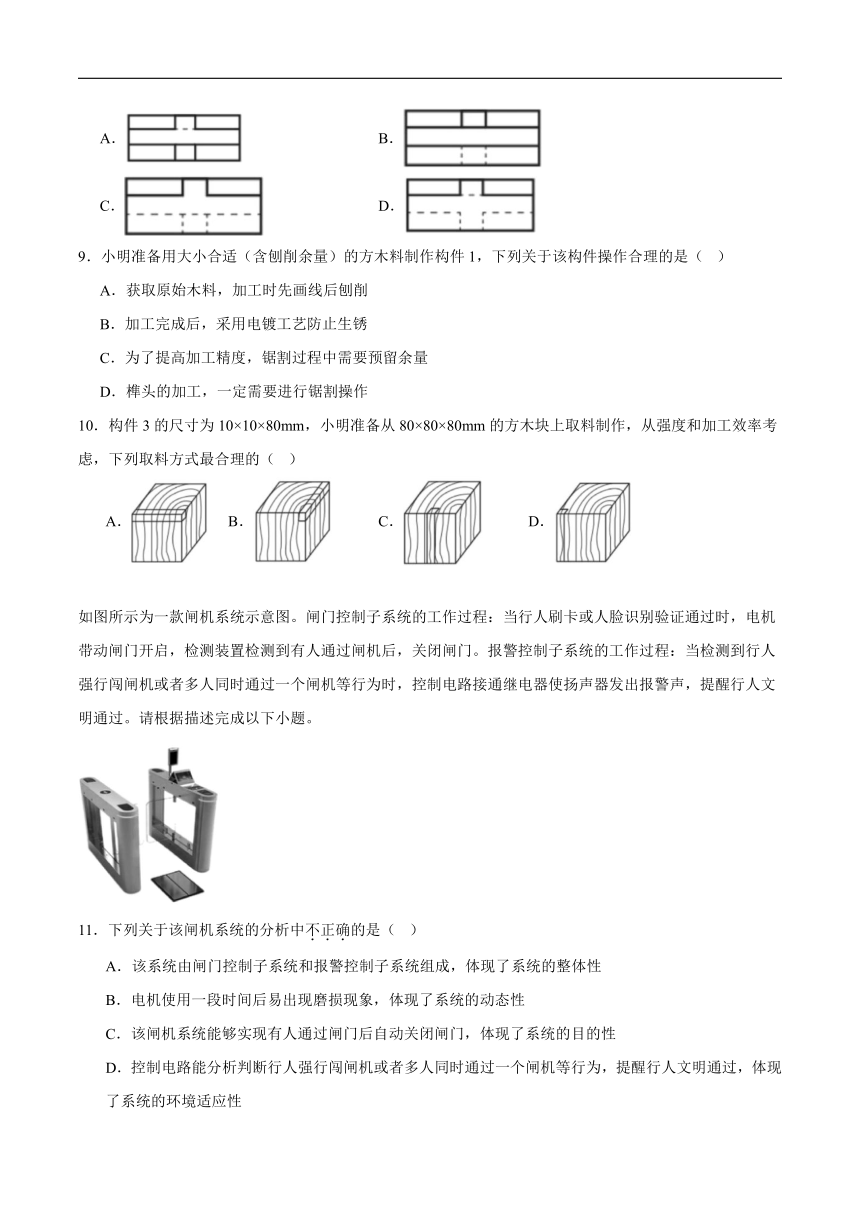

8．构件1的主视图和左视图如图c所示，其正确的俯视图是（ ）
A． B．
C． D．
9．小明准备用大小合适（含刨削余量）的方木料制作构件1，下列关于该构件操作合理的是（ ）
A．获取原始木料，加工时先画线后刨削
B．加工完成后，采用电镀工艺防止生锈
C．为了提高加工精度，锯割过程中需要预留余量
D．榫头的加工，一定需要进行锯割操作
10．构件3的尺寸为10×10×80mm，小明准备从80×80×80mm的方木块上取料制作，从强度和加工效率考虑，下列取料方式最合理的（ ）
A． B． C． D．
如图所示为一款闸机系统示意图。闸门控制子系统的工作过程：当行人刷卡或人脸识别验证通过时，电机带动闸门开启，检测装置检测到有人通过闸机后，关闭闸门。报警控制子系统的工作过程：当检测到行人强行闯闸机或者多人同时通过一个闸机等行为时，控制电路接通继电器使扬声器发出报警声，提醒行人文明通过。请根据描述完成以下小题。
11．下列关于该闸机系统的分析中不正确的是（ ）
A．该系统由闸门控制子系统和报警控制子系统组成，体现了系统的整体性
B．电机使用一段时间后易出现磨损现象，体现了系统的动态性
C．该闸机系统能够实现有人通过闸门后自动关闭闸门，体现了系统的目的性
D．控制电路能分析判断行人强行闯闸机或者多人同时通过一个闸机等行为，提醒行人文明通过，体现了系统的环境适应性

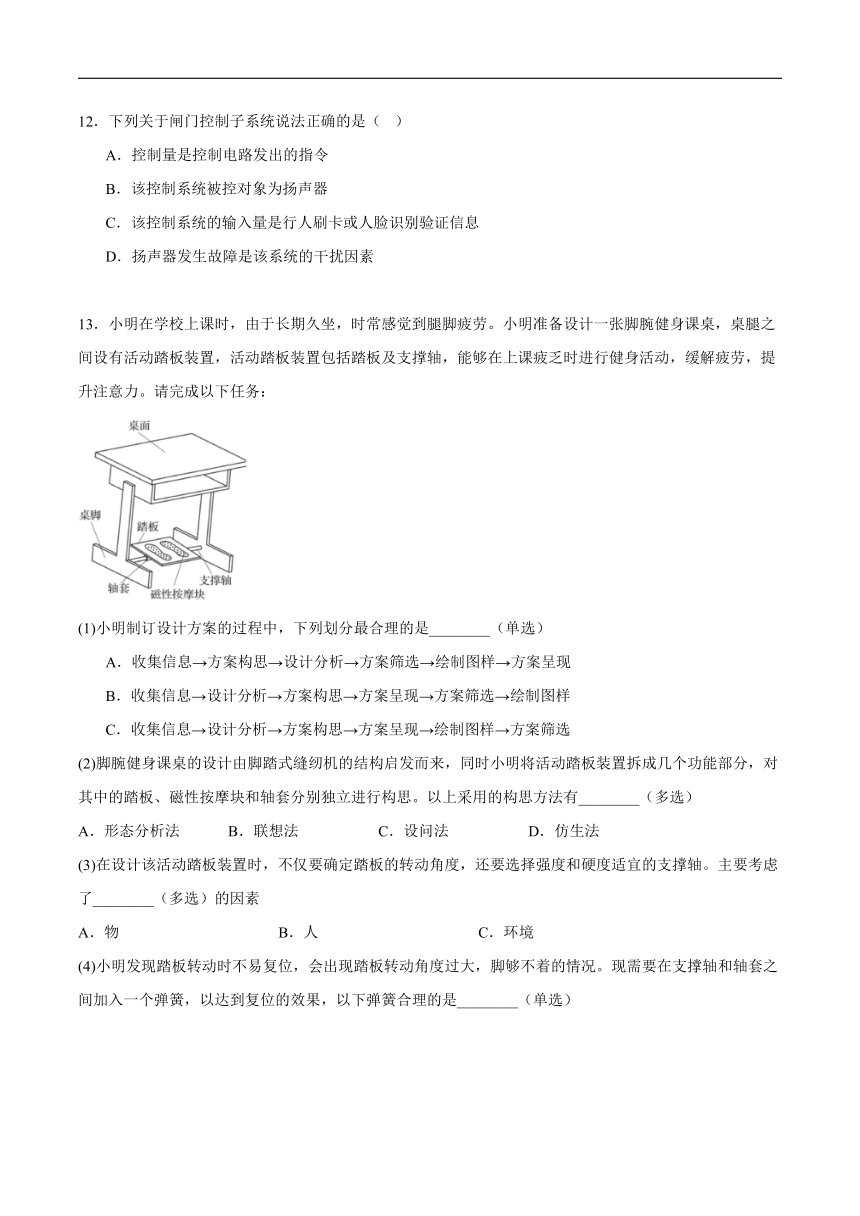

12．下列关于闸门控制子系统说法正确的是（ ）
A．控制量是控制电路发出的指令
B．该控制系统被控对象为扬声器
C．该控制系统的输入量是行人刷卡或人脸识别验证信息
D．扬声器发生故障是该系统的干扰因素
13．小明在学校上课时，由于长期久坐，时常感觉到腿脚疲劳。小明准备设计一张脚腕健身课桌，桌腿之间设有活动踏板装置，活动踏板装置包括踏板及支撑轴，能够在上课疲乏时进行健身活动，缓解疲劳，提升注意力。请完成以下任务：
(1)小明制订设计方案的过程中，下列划分最合理的是________（单选）
A．收集信息→方案构思→设计分析→方案筛选→绘制图样→方案呈现
B．收集信息→设计分析→方案构思→方案呈现→方案筛选→绘制图样
C．收集信息→设计分析→方案构思→方案呈现→绘制图样→方案筛选
(2)脚腕健身课桌的设计由脚踏式缝纫机的结构启发而来，同时小明将活动踏板装置拆成几个功能部分，对其中的踏板、磁性按摩块和轴套分别独立进行构思。以上采用的构思方法有________（多选）
A．形态分析法 B．联想法 C．设问法 D．仿生法
(3)在设计该活动踏板装置时，不仅要确定踏板的转动角度，还要选择强度和硬度适宜的支撑轴。主要考虑了________（多选）的因素
A．物 B．人 C．环境
(4)小明发现踏板转动时不易复位，会出现踏板转动角度过大，脚够不着的情况。现需要在支撑轴和轴套之间加入一个弹簧，以达到复位的效果，以下弹簧合理的是________（单选）
A． B． C． D．
三、分析题
14．豆芽具有丰富的营养，是人们日常生活所食用的主要蔬菜之一。小明查阅资料了解到，只要控制合适的温度、湿度，自己在家也可以栽培豆芽。于是，他利用所学的知识设计了一个家用芽菜机，其工作原理如图所示。该芽菜机的工作过程：定时器每隔一个半小时就接通水泵，将水洒向豆子；温控仪通过电阻式传感器感知芽菜箱内的温度，若低于20℃，则温控仪接通电热丝开始加热：当到达30℃时，断开电源，电热丝停止加热。请完成以下任务：
(1)洒水控制子系统的控制手段是 ，控制方式是
A．人工控制 B．自动控制 C． 开环控制 D．闭环控制
(2)设计温度控制子系统时，既要实现芽菜箱内温度的保持功能，又要考虑后期维护使用成本，体现了系统分析的________
A．整体性原则 B．科学性原则 C．综合性原则
(3)在设计洒水控制子系统时小明设计了如图所示的滴灌头调节结构，通过旋转芯部来调节滴水速度。小明设计了芯部不同形状的孔或槽，其中不能实现上述功能的是________
A． B． C．
(4)请根据题图及其描述填写芽菜机的温度控制子系统方框图 、 、 、 （填写文字）。
四、综合题
15．小明家浴室中放置花洒的喷头架使用不便，决定利用通用技术所学知识，重新设计和制作一个喷头架。已知：安装孔直径为8mm，上下间距为40mm，喷头握把直径为25mm。请你帮助小明完成喷头架的设计，设计要求如下：
（a）喷头与喷头架连接后，喷头的高度可调，调节范围在0~15cm；
（b）喷头与喷头架连接后，喷头的角度可调，调节范围在0~90°；
（c）喷头架一端要和安装孔相匹配，另一端要与现有的喷头握把相匹配；
（d）结构牢固可靠，材料自选。
请完成以下任务：
(1)小明发现问题的途径是________（单选）
A．观察日常生活 B．技术研究与技术试验 C．收集分析信息
(2)以下因素中，不属于设计的限制因素是________（单选）
A．喷头握把的直径 B．水流的压力值 C．动手制作的能力 D．安装孔的间距
(3)在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图
(4)在草图上标注主要尺寸
题号 1 2 3 4 5 6 7 8 9 10
答案 C D D B C C D A C D
题号 11 12
答案 D C
13．(1)B
(2)AB
(3)AB
(4)C
【详解】1.设计方案的过程为：收集信息、设计分析、方案构思、方案呈现、方案筛选、绘制图样，故选B。
2.小明将活动踏板装置拆成几个功能部分，采用了形态分析法，而通过脚踏式缝纫机的结构启发属于联想法，故选AB。
3.设计时不仅考虑从物的方面考虑，还从人的方面考虑，故选AB。
4.能达到复位效果的弹簧只有扭簧，故选C。
14．(1) B C
(2)C
(3)A
(4) 温控仪 电热丝 芽菜箱 电阻式传感器
【详解】1.晒水控制子系统的控制手段是自动控制，不属于人工控制，控制方式是开环控制，无反馈，故选BC。
2.设计温度控制子系统时，既要考虑温度的保持功能，又要考虑后期维护使用成本，属于综合性原则，故选C。
3.通过观察如图所示结构，以及结合芯部不同形状的孔和槽分析，A图不能实现功能，故选A。
4.控制器是温控仪，执行器是电热丝，被控对象是芽莱箱，而反馈是电阻式传感器。
15．(1)A
(2)B
(3)评分细则：①喷头架与安装孔相匹配②喷头架与喷头握把相匹配③实现高度调节④实现角度调节
(4)尺寸标注正确，0~15cm、0~90°、Φ8mm、40mm、Φ25mm
【详解】1.小明是从观察日常生活发现问题，故选A。
2.小明在进行喷头架的设计时，A、C、D项都属于设计中的限制因素，能直接约束设计可行性，而B项水流的压力值不属于此设计因素，因为水流的压力值不影响喷头架的结构设计，故选B。
3.
4.在上图标上0~15cm、0~90°、Φ8mm、40mm、Φ25mm。
