浙江省杭州市北斗联盟2024-2025学年高二下学期期中联考通用技术
一、选择题
1．如图所示是一款针对老年人的防摔马甲，依据人机工程学设计，能较好地贴合身体的各个部位，在穿戴者倒地的瞬间马甲内部气囊会弹开；可接入互联网实时定位，发生意外时能进行远程报警。关于该马甲的设计，以下说法正确的是（ ）
A．要处理好数据采集及处理、高精度控制、远程通信等技术问题，体现了技术的复杂性
B．集摔倒保护、定位、远程报警等功能为一体，体现了技术的综合性
C．依据人机工程学设计，体现了技术的目的性
D．可实现对老年人的摔倒保护，体现了技术的实践性
2．小明发现杯子放在课桌上占地方，放地上容易被脚踢翻。于是他想设计一个可折叠杯架，固定在椅子座板边缘，如图所示。明确设计要求后，小明进行以下的分析，其中不合理的是（ ）
A．杯架能适合不同大小与形状的杯子，主要考虑了技术的目的性
B．杯架结构稳定，强度可靠，承受一定重量不变形，主要考虑了物的因素
C．杯架设计成可折叠式，减少对在过道活动的同学的影响，考虑了人的因素
D．采用标准件，客观上能降低零件的费用，同时也方便调换与采购

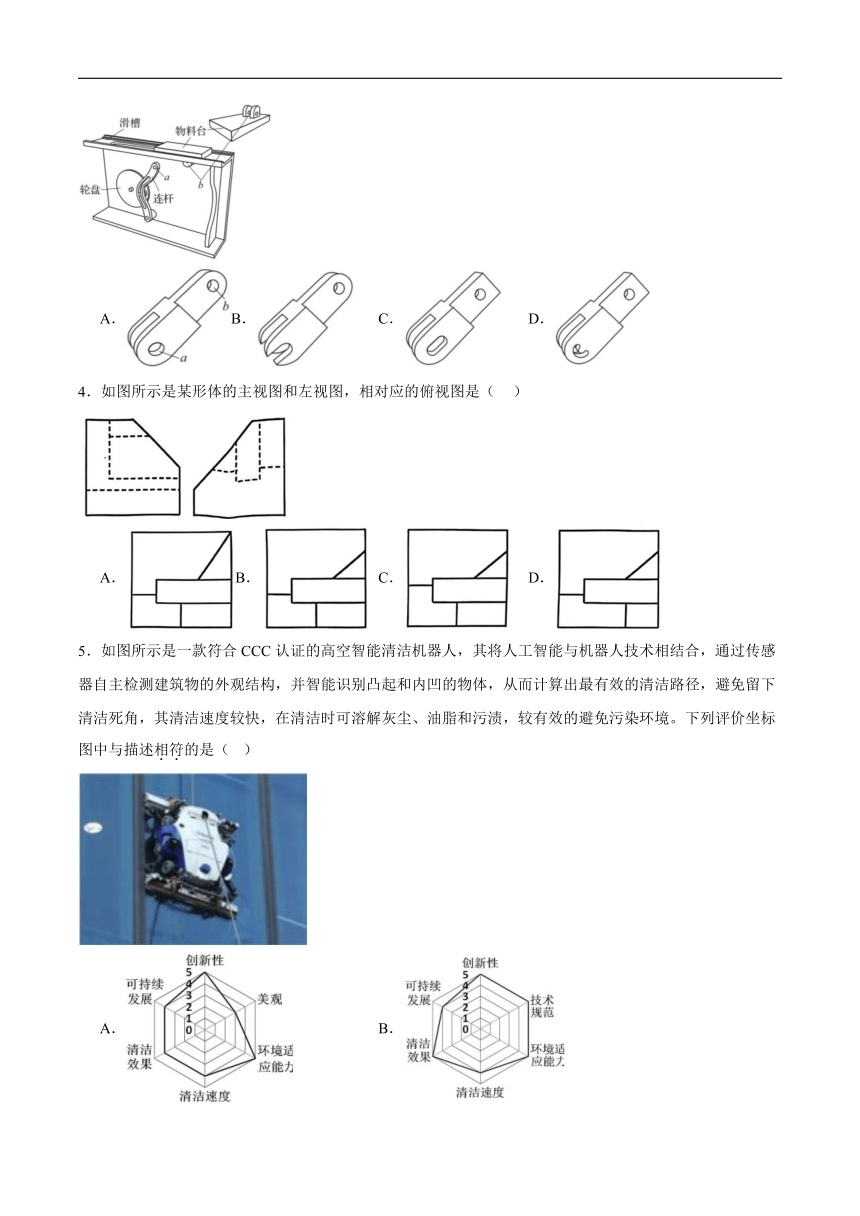

3．如图所示的物料运送装置，轮盘顺时针转动一周，物料台沿滑槽左右移动。现缺少连杆与物料台之间的连接件，下列方案中最合理的是（ ）
A．B． C． D．
4．如图所示是某形体的主视图和左视图，相对应的俯视图是（ ）
A．B． C． D．
5．如图所示是一款符合CCC认证的高空智能清洁机器人，其将人工智能与机器人技术相结合，通过传感器自主检测建筑物的外观结构，并智能识别凸起和内凹的物体，从而计算出最有效的清洁路径，避免留下清洁死角，其清洁速度较快，在清洁时可溶解灰尘、油脂和污渍，较有效的避免污染环境。下列评价坐标图中与描述相符的是（ ）
A． B．
C． D．

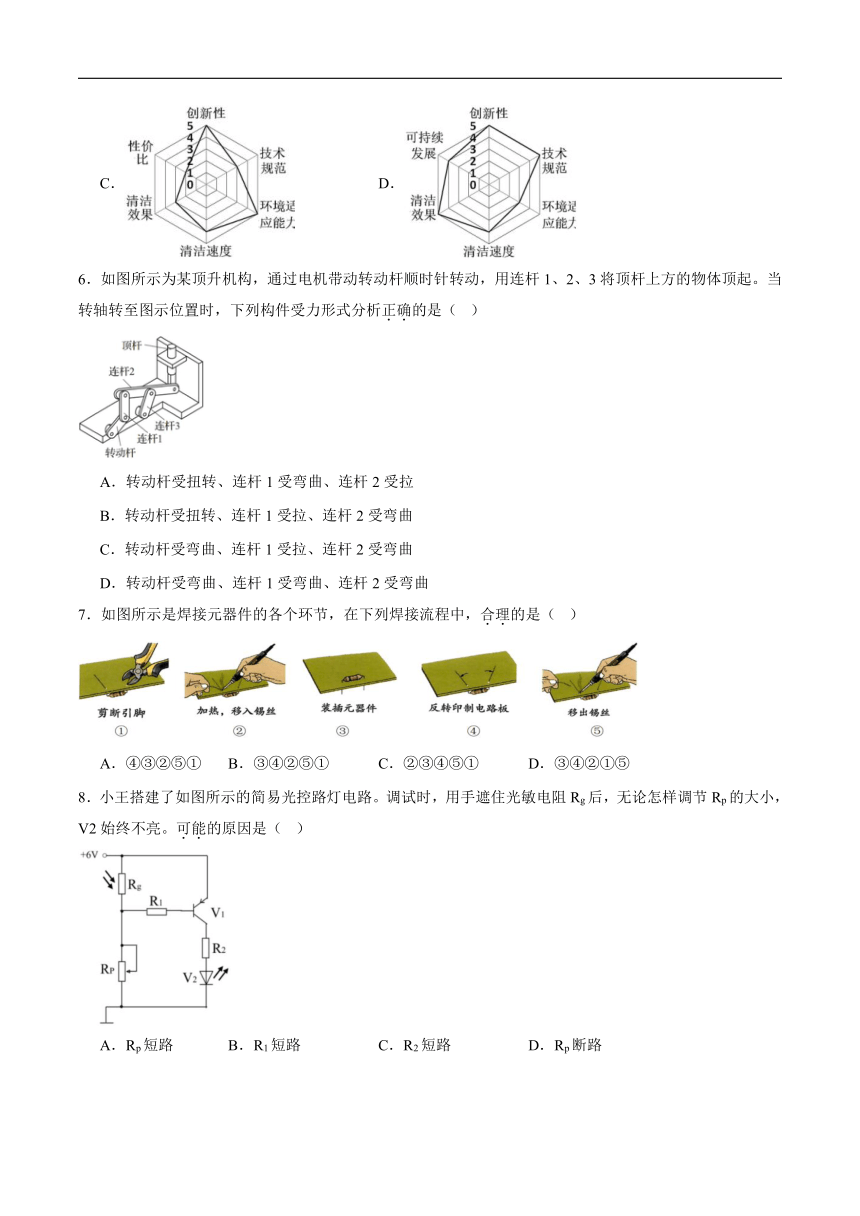

6．如图所示为某顶升机构，通过电机带动转动杆顺时针转动，用连杆1、2、3将顶杆上方的物体顶起。当转轴转至图示位置时，下列构件受力形式分析正确的是（ ）
A．转动杆受扭转、连杆1受弯曲、连杆2受拉
B．转动杆受扭转、连杆1受拉、连杆2受弯曲
C．转动杆受弯曲、连杆1受拉、连杆2受弯曲
D．转动杆受弯曲、连杆1受弯曲、连杆2受弯曲
7．如图所示是焊接元器件的各个环节，在下列焊接流程中，合理的是（ ）
A．④③②⑤① B．③④②⑤① C．②③④⑤① D．③④②①⑤
8．小王搭建了如图所示的简易光控路灯电路。调试时，用手遮住光敏电阻Rg后，无论怎样调节Rp的大小，V2始终不亮。可能的原因是（ ）
A．Rp短路 B．R1短路 C．R2短路 D．Rp断路
二、选择题组

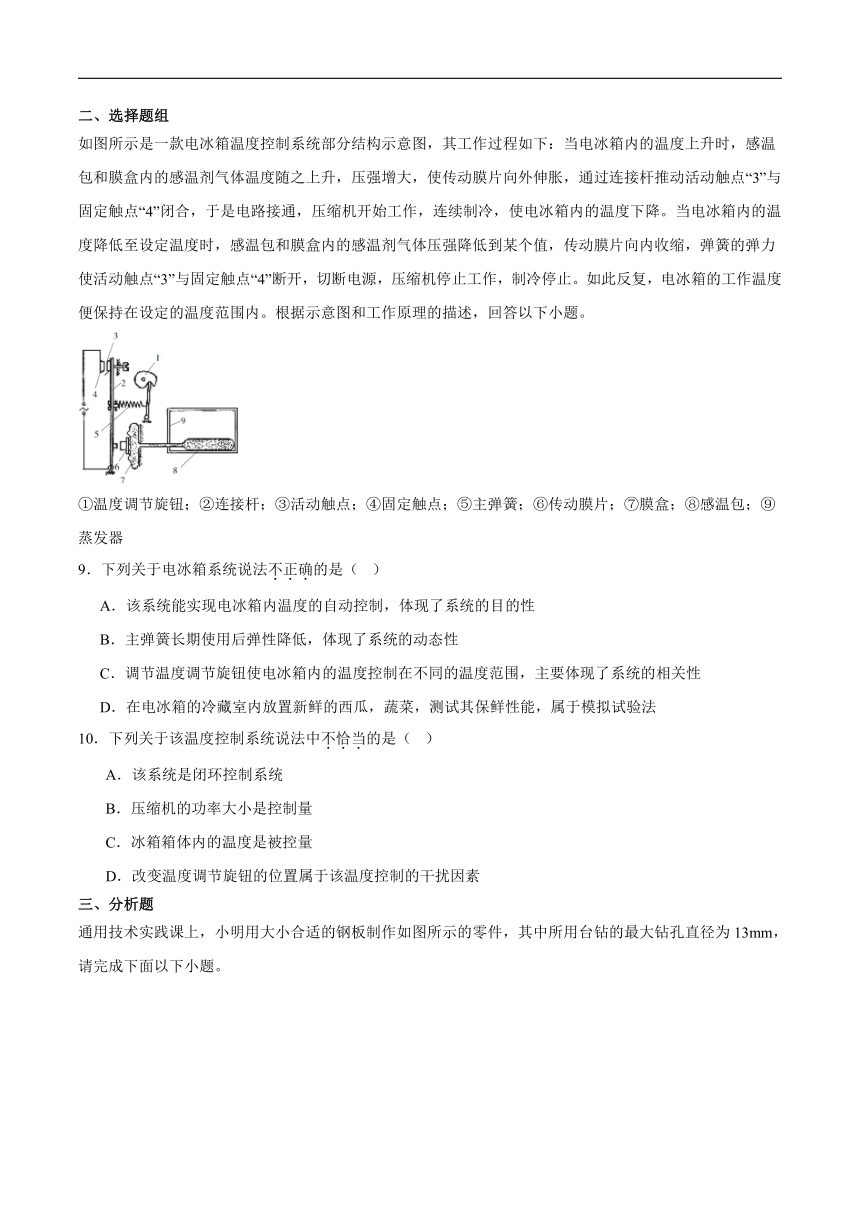

如图所示是一款电冰箱温度控制系统部分结构示意图，其工作过程如下：当电冰箱内的温度上升时，感温包和膜盒内的感温剂气体温度随之上升，压强增大，使传动膜片向外伸胀，通过连接杆推动活动触点“3”与固定触点“4”闭合，于是电路接通，压缩机开始工作，连续制冷，使电冰箱内的温度下降。当电冰箱内的温度降低至设定温度时，感温包和膜盒内的感温剂气体压强降低到某个值，传动膜片向内收缩，弹簧的弹力使活动触点“3”与固定触点“4”断开，切断电源，压缩机停止工作，制冷停止。如此反复，电冰箱的工作温度便保持在设定的温度范围内。根据示意图和工作原理的描述，回答以下小题。
①温度调节旋钮；②连接杆；③活动触点；④固定触点；⑤主弹簧；⑥传动膜片；⑦膜盒；⑧感温包；⑨蒸发器
9．下列关于电冰箱系统说法不正确的是（ ）
A．该系统能实现电冰箱内温度的自动控制，体现了系统的目的性
B．主弹簧长期使用后弹性降低，体现了系统的动态性
C．调节温度调节旋钮使电冰箱内的温度控制在不同的温度范围，主要体现了系统的相关性
D．在电冰箱的冷藏室内放置新鲜的西瓜，蔬菜，测试其保鲜性能，属于模拟试验法
10．下列关于该温度控制系统说法中不恰当的是（ ）
A．该系统是闭环控制系统
B．压缩机的功率大小是控制量
C．冰箱箱体内的温度是被控量
D．改变温度调节旋钮的位置属于该温度控制的干扰因素
三、分析题

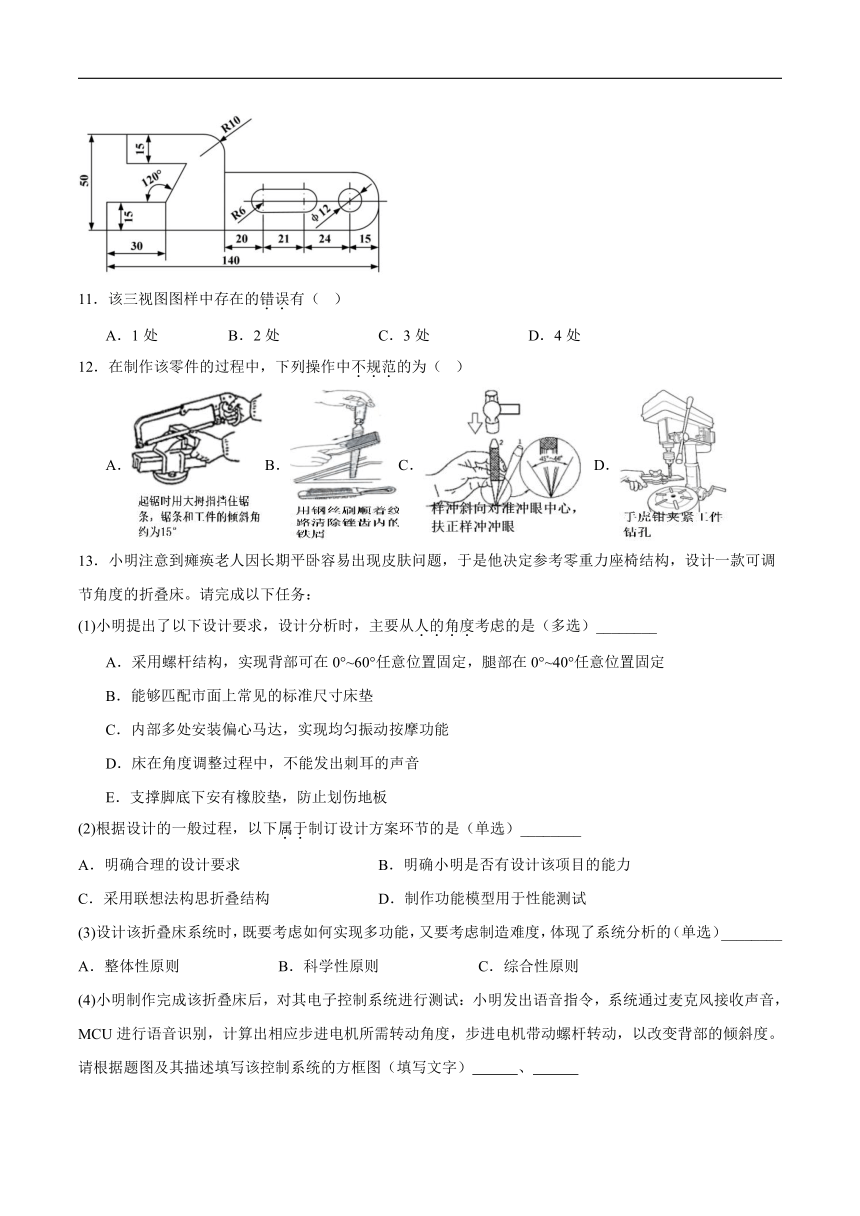

通用技术实践课上，小明用大小合适的钢板制作如图所示的零件，其中所用台钻的最大钻孔直径为13mm，请完成下面以下小题。
11．该三视图图样中存在的错误有（ ）
A．1处 B．2处 C．3处 D．4处
12．在制作该零件的过程中，下列操作中不规范的为（ ）
A．B．C． D．
13．小明注意到瘫痪老人因长期平卧容易出现皮肤问题，于是他决定参考零重力座椅结构，设计一款可调节角度的折叠床。请完成以下任务：
(1)小明提出了以下设计要求，设计分析时，主要从人的角度考虑的是（多选）________
A．采用螺杆结构，实现背部可在0°~60°任意位置固定，腿部在0°~40°任意位置固定
B．能够匹配市面上常见的标准尺寸床垫
C．内部多处安装偏心马达，实现均匀振动按摩功能
D．床在角度调整过程中，不能发出刺耳的声音
E．支撑脚底下安有橡胶垫，防止划伤地板
(2)根据设计的一般过程，以下属于制订设计方案环节的是（单选）________
A．明确合理的设计要求 B．明确小明是否有设计该项目的能力
C．采用联想法构思折叠结构 D．制作功能模型用于性能测试
(3)设计该折叠床系统时，既要考虑如何实现多功能，又要考虑制造难度，体现了系统分析的（单选）________
A．整体性原则 B．科学性原则 C．综合性原则
(4)小明制作完成该折叠床后，对其电子控制系统进行测试：小明发出语音指令，系统通过麦克风接收声音，MCU进行语音识别，计算出相应步进电机所需转动角度，步进电机带动螺杆转动，以改变背部的倾斜度。请根据题图及其描述填写该控制系统的方框图（填写文字） 、
四、综合题
14．如图所示为小明家中厨房放置厨余垃圾的脚踏式垃圾桶，小明发现放置在地面上的垃圾桶在倾倒厨余垃圾时，不仅需要低身弯腰，而且容易把垃圾倒出桶外，于是想设计一个电动装置，通过感应能自动将垃圾桶抬升到合适高度并打开桶盖。
请你帮助小明设计该装置，设计要求如下：
A．通过电机正反转升降垃圾桶高范围为40cm；
B．在高度抬升的同时能自动打开桶盖；
C．垃圾桶能保持在所调节高度；
D．采用一个减速电机驱动；
E.整个装置结构简单，具有一定的强度和稳定性；
F.其余材料自选。
(1)画出该装置机械部分的设计草图（电机可用方框表示，垃圾桶可用简单线条表示，必要时可用文字说明）
(2)在设计草图上标注主要尺寸
(3)小明将制作好的装置安装完成后，进行了以下技术试验，其中不合理的是（多选）________
A．启动电机，待装置升到最高点，观察垃圾桶能否保持在指定高度
B．启动电机，观察电机在运行过程中是否平稳
C．启动电机，待装置升到最高点，观察垃圾桶能否自动打开
D．用虚拟试验法测试升降装置的耐用性，以便修改，节省成本
15．如图所示是小明为冷链车厢设计的高温报警电路，当厢体内温度高于设定值时，发光二极管VD发光报警。请完成下列各题：
(1)电路中热敏电阻Rt应选用（单选）________
A．正温度系数 B．负温度系数
(2)如图所示，小明在用多用电表对二极管进行极性检测得到的现象，下列分析中合理的是（单选）________
A．A为二极管的正极，B为二极管的负极
B．多用电表转换开关应置于直流电流最高量程挡
C．图a是正向导通，图b为反向截止
D．正向电阻小，反向电阻大，说明二极管正向击穿，反向断路
(3)现需要调高设定温度，下列措施中合理的是（多选）________
A．调大Rp1 B．调小Rp1 C．调大Rp2 D．调小Rp3
(4)小明在使用中发现该电路存在明显不足，只要车厢内的温度恢复正常，发光二极管就会熄灭，无法判断在冷链车运输过程中是否出现过短时高温情况。于是对电路进行改进，一旦厢体内温度高于设定值时，发光二极管VD亮起，并一直保持发光报警（即使温度降下来低于设定值，也不停止报警），在下图虚线框中选择一个合适的三极管和一个固定电阻进行连线实现该功能。
题号 1 2 3 4 5 6 7 8 9 10
答案 A C A B B C B D C D
11．D 12．D
13．(1)ACD
(2)C
(3)C
(4) 步进电机 倾斜度（或背部的倾斜度）
【详解】1.设计分析时，A、C、D都是从人的角度来考虑的，B是从环境角度考虑的，故选ACD。
2.AB属于明确问题阶段，D属于制作模型或原型阶段，C属于制定设计方案阶段，故选C。
3.既考虑实现多功能又要考虑制造难度，体现了系统分析的综合性原则，故选C。
4.根据描述，执行器是步进电机，输出量是倾斜度（或背部的倾斜度）。
14．(1)评分标准：用电机驱动，能实现升降；垃圾桶能保持在最高位置，具有一定的强度和稳定性；在高度抬升的同时能自动打开桶盖
(2)升降高度尺寸400mm；其他合理尺寸
(3)BD
【详解】1.设计草图可采用“电机＋减速器＋丝杠（或齿条）＋导轨＋连杆”思路：在底座上用方框表示所选减速电机，通过丝杠带动安装着垃圾桶的托架沿导轨上下移动，实现40 cm的升降；用一根连杆连接垃圾桶与桶盖，当桶随托架升起时，连杆带动桶盖自动打开； 整个装置的支撑框架用简单线条表示，确保结构稳定、强度够用。
(2) 在草图中标注主要尺寸：例如托架升降行程40 cm； 垃圾桶底座离地面的最低高度与最高高度； 电机、导轨及连杆的相对位置与大致尺寸。
3. 不合理的试验项目是B、D。B项启动电机，观察电机在运行过程中是否平稳，与“装置具有一定稳定性”的设计要求并不吻合，测试方法不够合理；D项在装置实体已制作并安装完毕后再用“虚拟试验法”测试耐用性，不符合通常的设计流程和测试逻辑，因而也不合理。
15．(1)A
(2)C
(3)ACD
(4)
【详解】1.正温度系数热敏电阻(NTC)随温度升高电阻减小，能在温度升高时使触发端电位上升，继而点亮发光管。故选A。
2.多用电表测二极管时，正向导通电阻小，反向电阻大；图 a 读数小对应正向导通、图 b 读数大对应反向截止。故选C。
3.提高“报警温度阈值”就是让电路在更高温度时才导通。调大 Rp 、调大RP2、减小 Rp3都可减小在同一温度下送往比较(或放大)级的电压，使得必须在更高温度(热敏电阻更小)时才能满足导通条件。故选ACD。
4.为使报警灯“一亮到底”，常用办法是加一只 PNP三极管和电阻构成自锁；温度一旦超限触发导通后，通过正反馈回路保持晶体管和 LED 始终导通，除非断电或另行复位。
