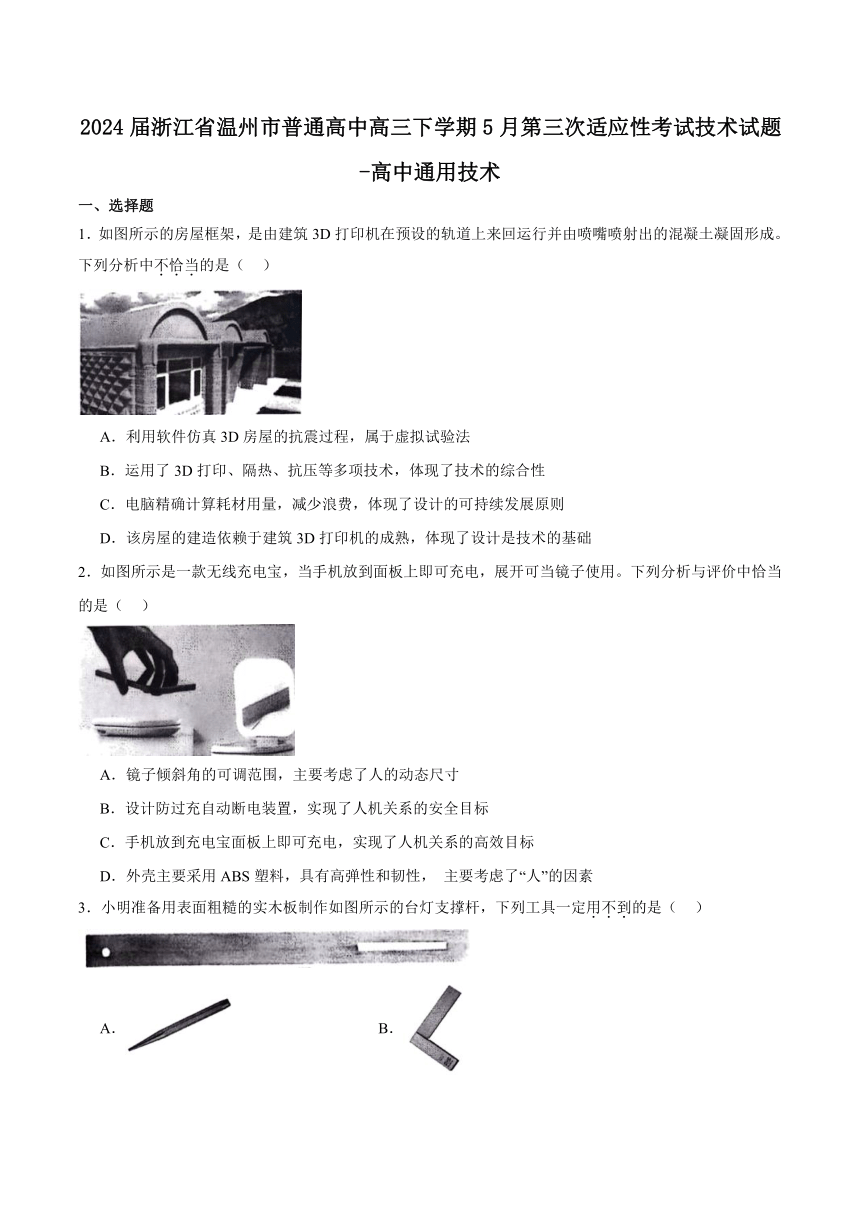

2024届浙江省温州市普通高中高三下学期5月第三次适应性考试技术试题-高中通用技术
一、选择题
1．如图所示的房屋框架，是由建筑3D打印机在预设的轨道上来回运行并由喷嘴喷射出的混凝土凝固形成。下列分析中不恰当的是（ ）
A．利用软件仿真3D房屋的抗震过程，属于虚拟试验法
B．运用了3D打印、隔热、抗压等多项技术，体现了技术的综合性
C．电脑精确计算耗材用量，减少浪费，体现了设计的可持续发展原则
D．该房屋的建造依赖于建筑3D打印机的成熟，体现了设计是技术的基础
2．如图所示是一款无线充电宝，当手机放到面板上即可充电，展开可当镜子使用。下列分析与评价中恰当的是（ ）
A．镜子倾斜角的可调范围，主要考虑了人的动态尺寸
B．设计防过充自动断电装置，实现了人机关系的安全目标
C．手机放到充电宝面板上即可充电，实现了人机关系的高效目标
D．外壳主要采用ABS塑料，具有高弹性和韧性， 主要考虑了“人”的因素
3．小明准备用表面粗糙的实木板制作如图所示的台灯支撑杆，下列工具一定用不到的是（ ）
A． B．
C． D．

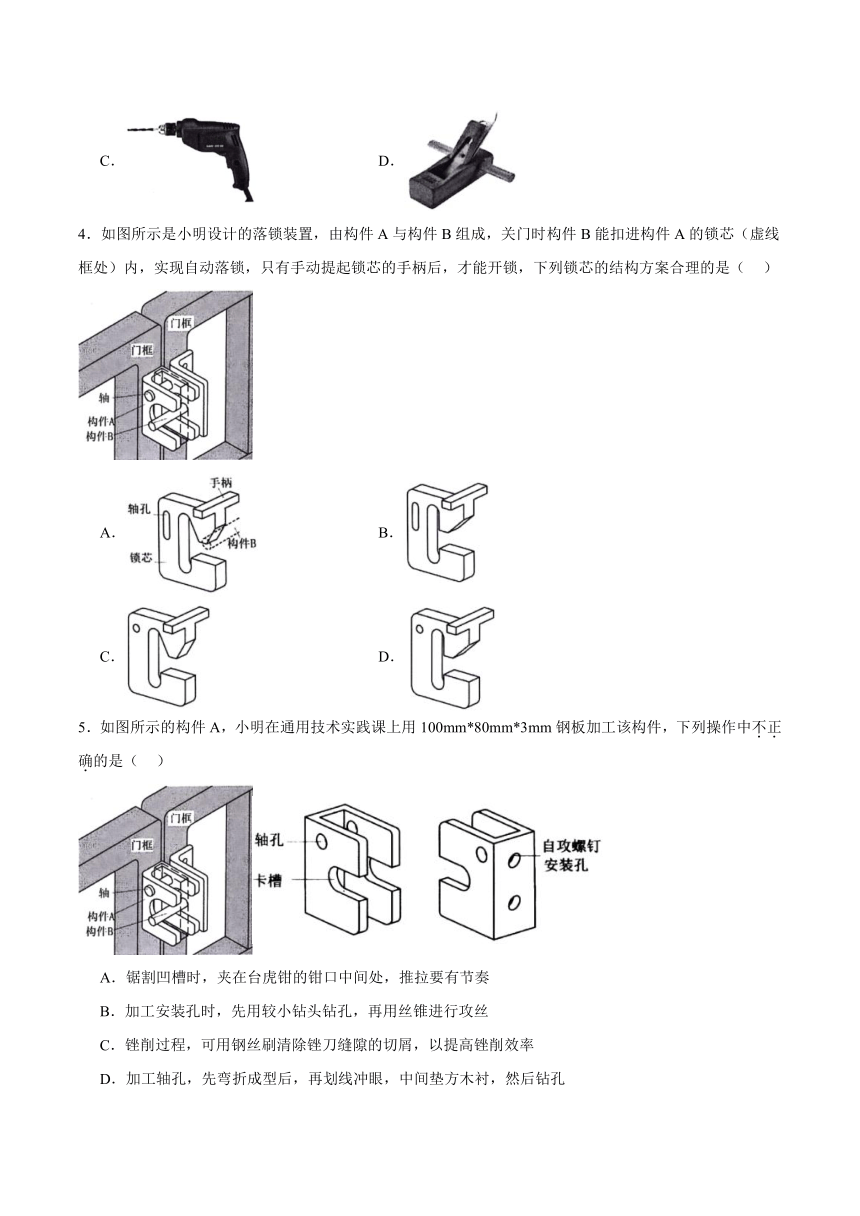

4．如图所示是小明设计的落锁装置，由构件A与构件B组成，关门时构件B能扣进构件A的锁芯（虚线框处）内，实现自动落锁，只有手动提起锁芯的手柄后，才能开锁，下列锁芯的结构方案合理的是（ ）
A． B．
C． D．
5．如图所示的构件A，小明在通用技术实践课上用100mm*80mm*3mm钢板加工该构件，下列操作中不正确的是（ ）
A．锯割凹槽时，夹在台虎钳的钳口中间处，推拉要有节奏
B．加工安装孔时，先用较小钻头钻孔，再用丝锥进行攻丝
C．锉削过程，可用钢丝刷清除锉刀缝隙的切屑，以提高锉削效率
D．加工轴孔，先弯折成型后，再划线冲眼，中间垫方木衬，然后钻孔

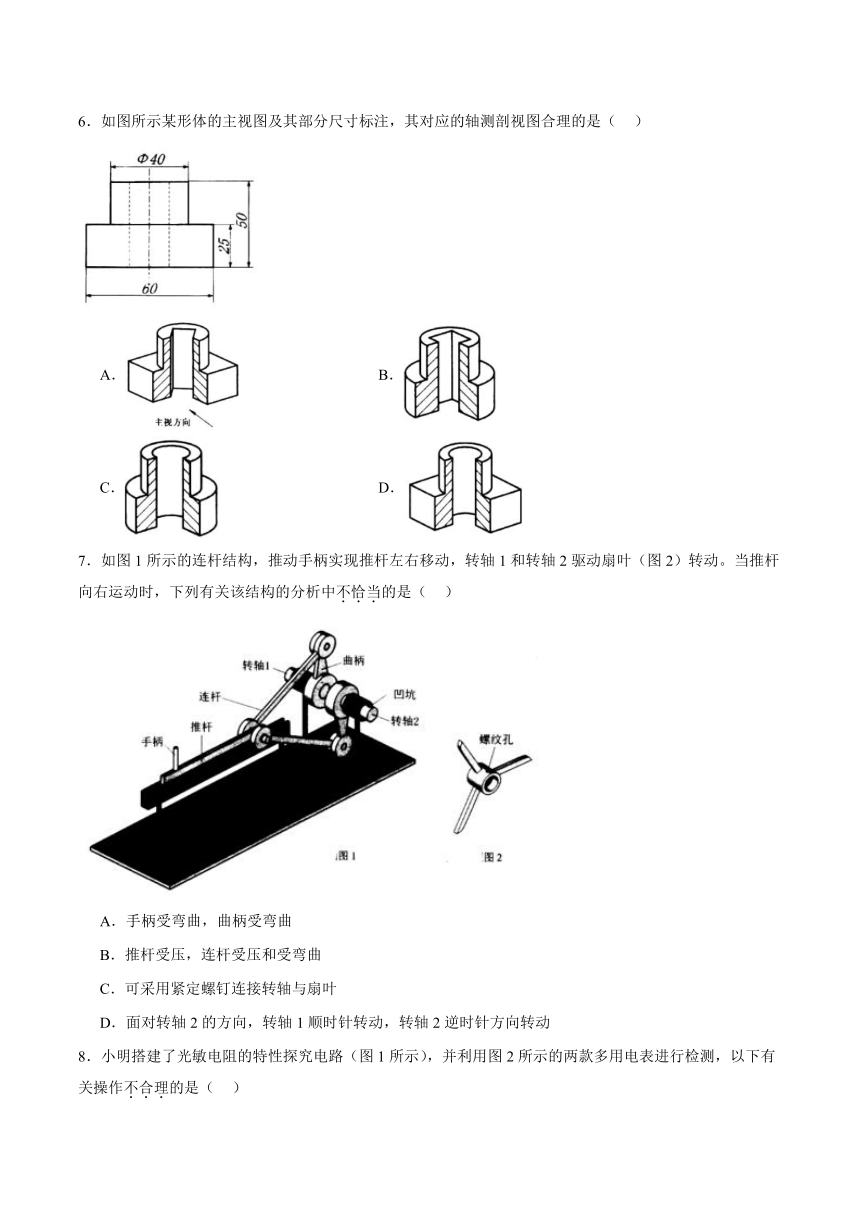

6．如图所示某形体的主视图及其部分尺寸标注，其对应的轴测剖视图合理的是（ ）
A． B．
C． D．
7．如图1所示的连杆结构，推动手柄实现推杆左右移动，转轴1和转轴2驱动扇叶（图2）转动。当推杆向右运动时，下列有关该结构的分析中不恰当的是（ ）
A．手柄受弯曲，曲柄受弯曲
B．推杆受压，连杆受压和受弯曲
C．可采用紧定螺钉连接转轴与扇叶
D．面对转轴2的方向，转轴1顺时针转动，转轴2逆时针方向转动

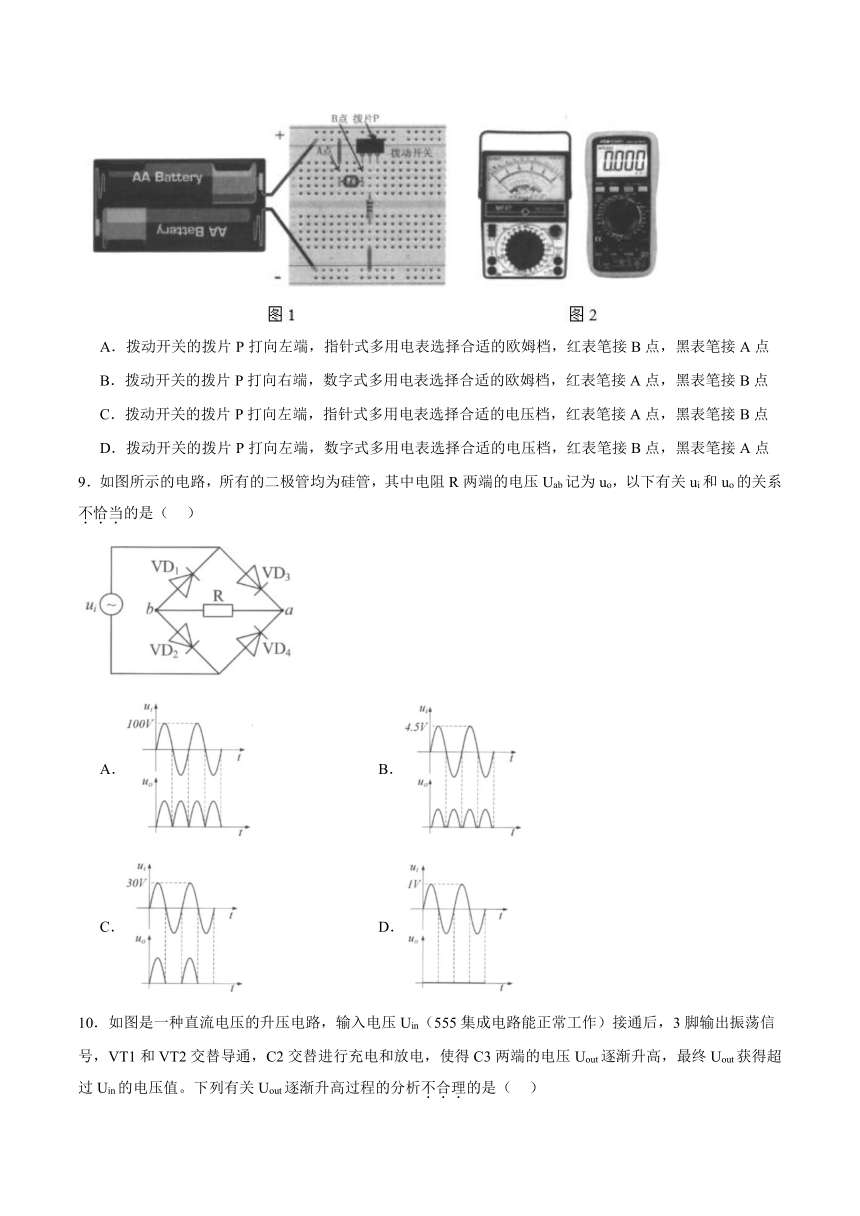

8．小明搭建了光敏电阻的特性探究电路（图1所示），并利用图2所示的两款多用电表进行检测，以下有关操作不合理的是（ ）
A．拨动开关的拨片P打向左端，指针式多用电表选择合适的欧姆档，红表笔接B点，黑表笔接A点
B．拨动开关的拨片P打向右端，数字式多用电表选择合适的欧姆档，红表笔接A点，黑表笔接B点
C．拨动开关的拨片P打向左端，指针式多用电表选择合适的电压档，红表笔接A点，黑表笔接B点
D．拨动开关的拨片P打向左端，数字式多用电表选择合适的电压档，红表笔接B点，黑表笔接A点
9．如图所示的电路，所有的二极管均为硅管，其中电阻R两端的电压Uab记为uo，以下有关ui和uo的关系不恰当的是（ ）
A． B．
C． D．

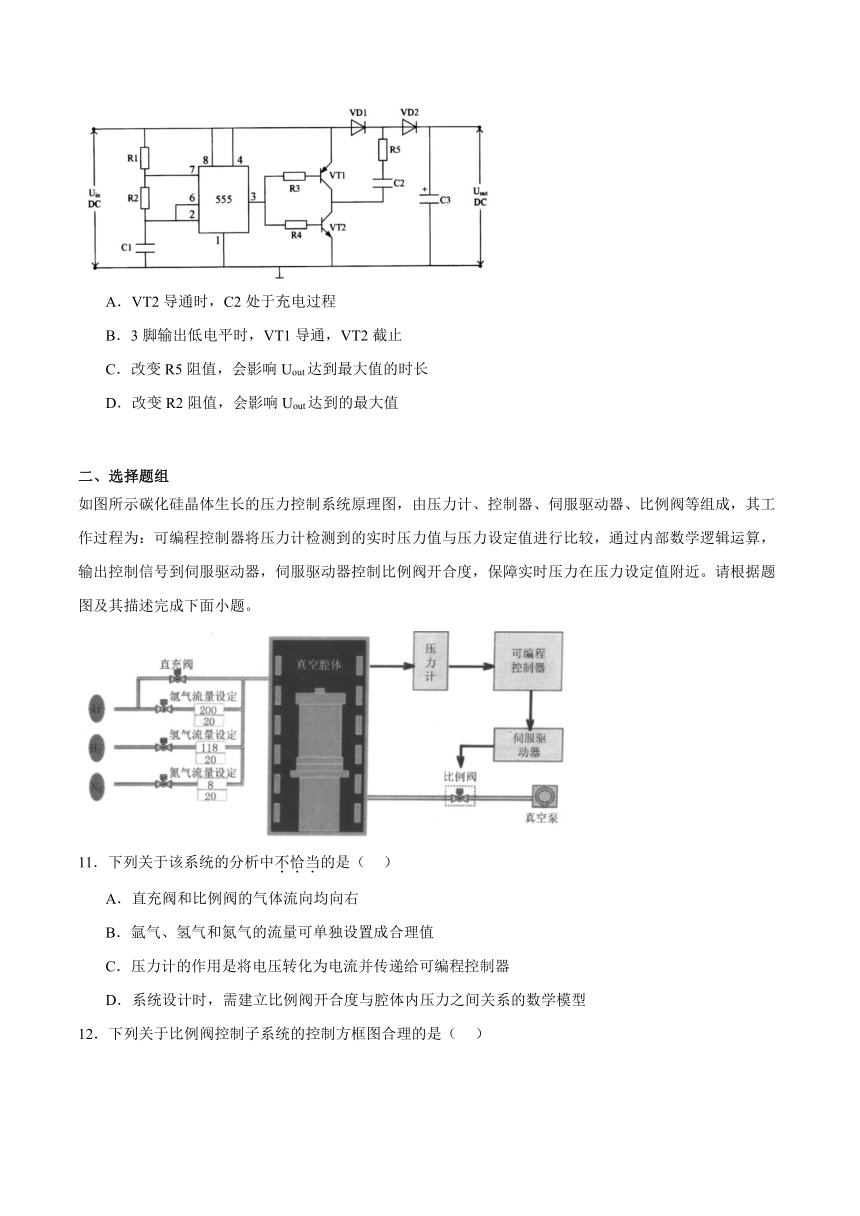

10．如图是一种直流电压的升压电路，输入电压Uin（555集成电路能正常工作）接通后，3脚输出振荡信号，VT1和VT2交替导通，C2交替进行充电和放电，使得C3两端的电压Uout逐渐升高，最终Uout获得超过Uin的电压值。下列有关Uout逐渐升高过程的分析不合理的是（ ）
A．VT2导通时，C2处于充电过程
B．3脚输出低电平时，VT1导通，VT2截止
C．改变R5阻值，会影响Uout达到最大值的时长
D．改变R2阻值，会影响Uout达到的最大值
二、选择题组
如图所示碳化硅晶体生长的压力控制系统原理图，由压力计、控制器、伺服驱动器、比例阀等组成，其工作过程为：可编程控制器将压力计检测到的实时压力值与压力设定值进行比较，通过内部数学逻辑运算，输出控制信号到伺服驱动器，伺服驱动器控制比例阀开合度，保障实时压力在压力设定值附近。请根据题图及其描述完成下面小题。
11．下列关于该系统的分析中不恰当的是（ ）
A．直充阀和比例阀的气体流向均向右
B．氩气、氢气和氮气的流量可单独设置成合理值
C．压力计的作用是将电压转化为电流并传递给可编程控制器
D．系统设计时，需建立比例阀开合度与腔体内压力之间关系的数学模型
12．下列关于比例阀控制子系统的控制方框图合理的是（ ）
A．
B．
C．
D．
三、分析题
13．如图所示是一种减速器的结构示意图。球轴承1、2安装在轴B两侧并固定在箱体的孔中，轴B在球轴承1、2内转动。齿轮B通过平键固定在轴B上，并用套筒、调整垫片、轴承端盖和六角螺栓锁紧。减速器装配需要以下环节：
A．安装球轴承1、2到轴B； B．安装套筒； C．安装轴承端盖；
D．安装平键； E.安装调整垫片； F.安装挡油环；
G.安装六角螺栓； H.安装齿轮B到轴B； I.安装并紧固箱盖；
请分析该结构示意图和装配工艺，回答以下问题：
(1)合理的装配流程为： →H→ → →A→E→ →G→I：
(2)该减速装置，通过齿轮A驱动齿轮B实现减速功能，主要体现了系统的（多选） ；
A．相关性 B．目的性 C．动态性 D．环境适应性
(3)小明对减速装置进行了以下分析，其中不恰当的是（多选） ；
A．平键的安装遗漏，不影响减速器的正常工作 B．需要定期给齿轮组添加润滑油
C．通过加强筋提高了箱体的强度 D．挡油环的使用可以防止六角螺栓松动
四、综合题
14．如图1所示是三视图投影体系演示装置，小明发现演示投影三视图时，需要书本垫高并翻转演示装置，让同学们看到相应视图，现在他想设计一个支撑装置，投影三视图时，演示装置能发生转动，任一投影面均能正对同学视线（视线与平行光线方向相同），方便观察相应视图，请你设计该支撑装置，投影体系下方已经预留直径为5mm的安装孔，相关尺寸如图2所示，设计要求如下：
A．三视图投影体系能产生转动，每次投影时该视图都正对着学生；
B．投影体系转动后能保持所在位置；
C．采用减速电机驱动（数量不超过2个）；
D．整个装置结构简单，具有一定的强度和稳定性；
E.装置与投影体系连接牢固，整体结构稳定可靠；
F.其余材料自选；
请完成以下任务：
(1)该三视图的俯视图正确的是 ；
A． B． C． D．
(2)在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图（电机用方框表示），简要说明方案的工作过程；
(3)在草图上标注主要尺寸。
15．每逢喜庆的节日，路边的树上都会挂上色彩缤纷的灯，小明用所学的电路知识设计了图1所示的LED灯闪烁电路，实现夜间VD2闪烁发光，白天则熄灭的功能。电路接通后，IC1输出振荡信号（A点），虚线框1内缺少一个逻辑门。请完成以下任务：
(1)为实现电路的功能，虚线框1内需要补充的逻辑门是（单选） ；
A．与门 B．或门 C．与非门 D．或非门
(2)为实现“IC1输出低电平的时间变长，输出高电平的时间不变”，以下调节方式可行的是（单选） ；
A．仅调大Rp1 B．仅调大Rp2
C．先调小Rp4，再调大Rp1 D．先调小Rp3，再调大Rp2
(3)电路调试时发现光线变化时，VD2始终处于熄灭状态，可能的原因（多选） ；
A．VT2集电极虚焊 B．Rg连焊
C．IC2“+”端的电位设置成0.9Vcc D．电容C被击穿
(4)小明发现电路接通后，继电器的触点存在频繁跳动的现象，有一定的安全隐患且影响寿命，于是他对振荡电路进行重新设计，如图2所示，实现IC：输出周期可调的振荡信号，请你完成虚线框2内的电路设计并选择合适的端点完成实物连线。
图2
参考答案
1．D
2．C
3．A
4．B
5．B
6．D
7．B
8．A
9．C
10．D
11．C 12．C
13．(1) D B F C
(2)AB
(3)AD
14．(1)A
(2)①有底座或支架，能稳定支撑作用；②装置与投影系有连接装置设计；③能水平方向转动，转动后能保持所在位置；④能竖直方向转动，转动后能保持所在位置；
(3)
15．(1)D
(2)B
(3)AB
(4)
