1.在探究凸透镜成像规律实验中，小明在实验室选用了光具座、焦距为15 cm的凸透镜、光屏、蜡烛、火柴等器材进行实验，把凸透镜安放在光具座50 cm刻度线处．
(1)将蜡烛放在25 cm刻度线处，则在光屏上成倒立________(选填“放大”“等大”或“缩小”)的实像；
(2)如果在实验时不小心把点燃的蜡烛碰到图示位置，在光屏上的像将向________(选填“x轴正方向”“x轴负方向”“y轴正方向”或“y轴负方向”)移动；
(3)把点燃的蜡烛放在光具座40 cm刻度线处，眼睛在________(选填“透镜左侧”或“透镜右侧”)可观察到蜡烛的像.
2.小伟用如图甲所示的实验装置探究“凸透镜成像的规律”，所用凸透镜的焦距为10 cm.
(1)小伟在组装器材时，将蜡烛、凸透镜和光屏依次放在光具座上，并调节烛焰、凸透镜、光屏的中心在同一水平直线上，这样做的目的是：______________________．
(2)实验过程中，凸透镜始终固定在光具座50 cm刻度线处．当蜡烛距离凸透镜15 cm时，移动光屏，可在光屏上得到一个倒立、 ________的实像(选填“放大”“等大”或“缩小”)．
(3)接下来小伟将蜡烛向远离凸透镜方向移动一段距离，为了能在光屏上再次看到烛焰清晰的像，他应将光屏向__________透镜方向移动(选填“靠近”或“远离”)，此时的像与步骤(2)中的像相比，大小将变________．
(4)如图乙所示，小伟将蜡烛固定在光具座10 cm刻度线处，移动光屏，再次得到烛焰清晰的像，利用该成像规律制成的光学仪器是________(选填“放大镜”“投影仪”或“照相机”)．小伟发现，随着蜡烛燃烧变短，烛焰在光屏上的像会向________移动.

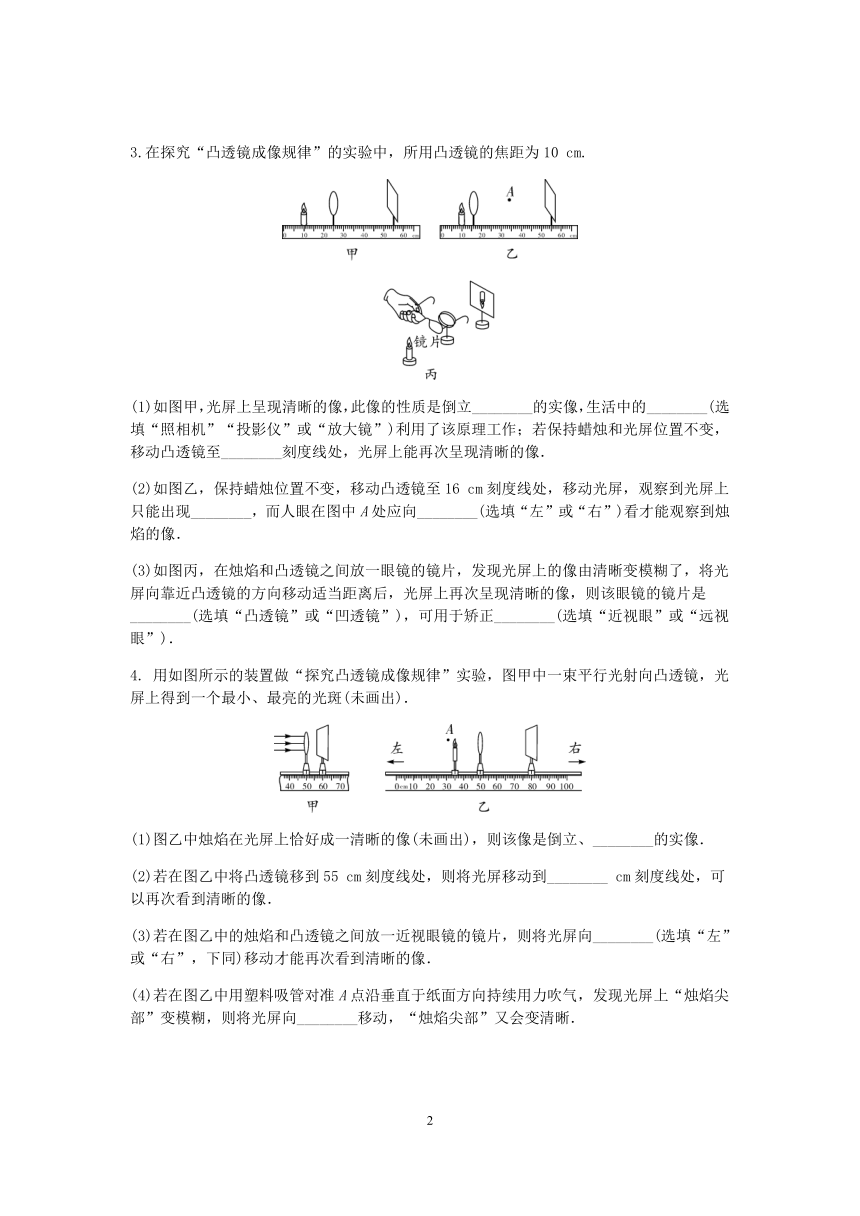

3.在探究“凸透镜成像规律”的实验中，所用凸透镜的焦距为10 cm.
(1)如图甲，光屏上呈现清晰的像，此像的性质是倒立________的实像，生活中的________(选填“照相机”“投影仪”或“放大镜”)利用了该原理工作；若保持蜡烛和光屏位置不变，移动凸透镜至________刻度线处，光屏上能再次呈现清晰的像．
(2)如图乙，保持蜡烛位置不变，移动凸透镜至16 cm刻度线处，移动光屏，观察到光屏上只能出现________，而人眼在图中A处应向________(选填“左”或“右”)看才能观察到烛焰的像．
(3)如图丙，在烛焰和凸透镜之间放一眼镜的镜片，发现光屏上的像由清晰变模糊了，将光屏向靠近凸透镜的方向移动适当距离后，光屏上再次呈现清晰的像，则该眼镜的镜片是________(选填“凸透镜”或“凹透镜”)，可用于矫正________(选填“近视眼”或“远视眼”)．
4. 用如图所示的装置做“探究凸透镜成像规律”实验，图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑(未画出)．
(1)图乙中烛焰在光屏上恰好成一清晰的像(未画出)，则该像是倒立、________的实像．
(2)若在图乙中将凸透镜移到55 cm刻度线处，则将光屏移动到________ cm刻度线处，可以再次看到清晰的像．
(3)若在图乙中的烛焰和凸透镜之间放一近视眼镜的镜片，则将光屏向________(选填“左”或“右”，下同)移动才能再次看到清晰的像．
(4)若在图乙中用塑料吸管对准A点沿垂直于纸面方向持续用力吹气，发现光屏上“烛焰尖部”变模糊，则将光屏向________移动，“烛焰尖部”又会变清晰．

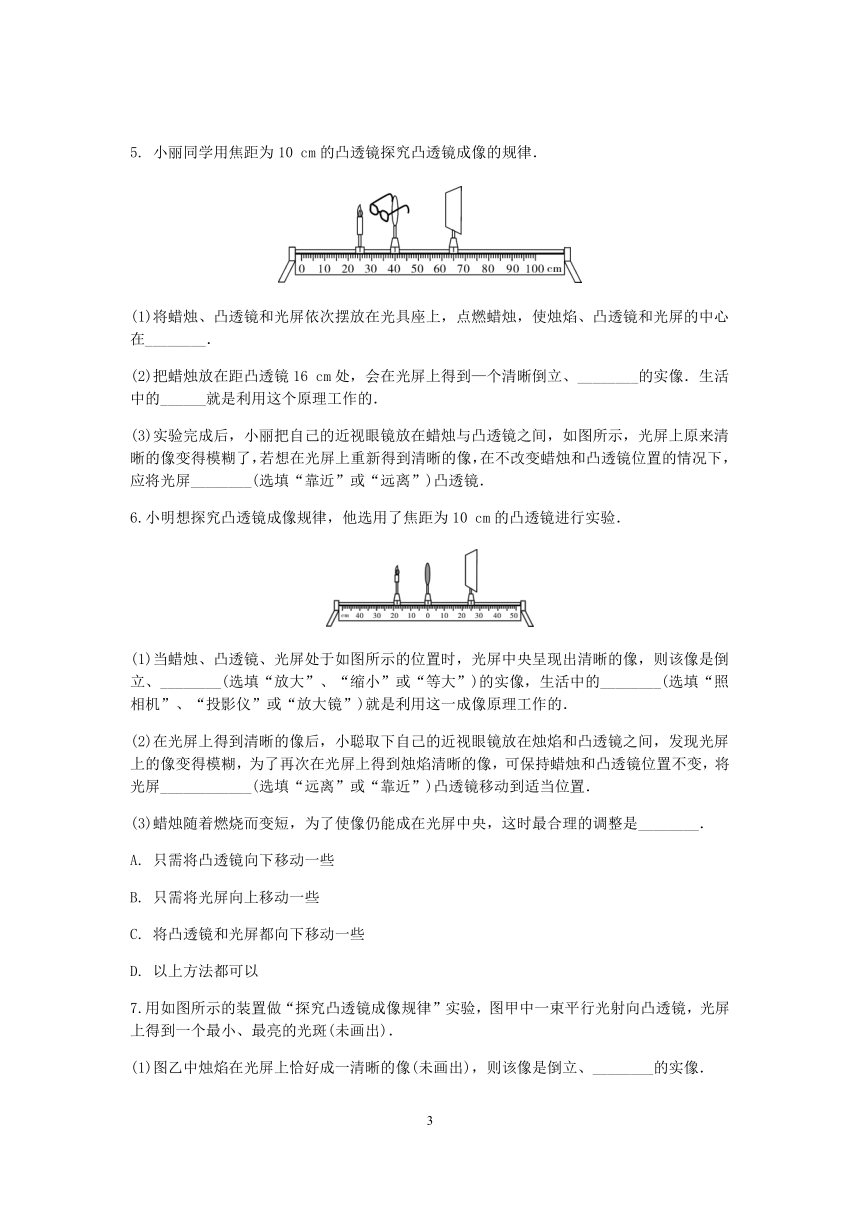

5. 小丽同学用焦距为10 cm的凸透镜探究凸透镜成像的规律．
(1)将蜡烛、凸透镜和光屏依次摆放在光具座上，点燃蜡烛，使烛焰、凸透镜和光屏的中心在________．
(2)把蜡烛放在距凸透镜16 cm处，会在光屏上得到—个清晰倒立、________的实像．生活中的______就是利用这个原理工作的．
(3)实验完成后，小丽把自己的近视眼镜放在蜡烛与凸透镜之间，如图所示，光屏上原来清晰的像变得模糊了，若想在光屏上重新得到清晰的像，在不改变蜡烛和凸透镜位置的情况下，应将光屏________(选填“靠近”或“远离”)凸透镜．
6.小明想探究凸透镜成像规律，他选用了焦距为10 cm的凸透镜进行实验．
(1)当蜡烛、凸透镜、光屏处于如图所示的位置时，光屏中央呈现出清晰的像，则该像是倒立、________(选填“放大”、“缩小”或“等大”)的实像，生活中的________(选填“照相机”、“投影仪”或“放大镜”)就是利用这一成像原理工作的．
(2)在光屏上得到清晰的像后，小聪取下自己的近视眼镜放在烛焰和凸透镜之间，发现光屏上的像变得模糊，为了再次在光屏上得到烛焰清晰的像，可保持蜡烛和凸透镜位置不变，将光屏____________(选填“远离”或“靠近”)凸透镜移动到适当位置．
(3)蜡烛随着燃烧而变短，为了使像仍能成在光屏中央，这时最合理的调整是________．
A. 只需将凸透镜向下移动一些
B. 只需将光屏向上移动一些
C. 将凸透镜和光屏都向下移动一些
D. 以上方法都可以
7.用如图所示的装置做“探究凸透镜成像规律”实验，图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑(未画出)．
(1)图乙中烛焰在光屏上恰好成一清晰的像(未画出)，则该像是倒立、________的实像．
(2)若在图乙中将凸透镜移到55 cm刻度线处，则将光屏移动到________ cm刻度线处，可以再次看到清晰的像．
(3)若在图乙中烛焰和凸透镜之间放一近视眼镜的镜片，则将光屏向________(选填“左”或“右”，下同)移动才能再次看到清晰的像．
(4)若在图乙中用塑料吸管对准A点沿垂直于纸面方向持续用力吹气，发现光屏上“烛焰尖部”变模糊，则将光屏向________移动，“烛焰尖部”又会变清晰．
8.如图所示为“探究凸透镜成像规律”的实验装置图，已知凸透镜的焦距为10 cm.
(1)为了便于观察实验现象，实验环境应该________(选填“较亮”或“较暗”)一些．
(2)组装并调整实验器材，使烛焰和光屏的中心位于凸透镜的________上．
(3)如图所示，当蜡烛距离凸透镜40 cm时，移动光屏，可在光屏上找到一个清晰的倒立、________(选填“放大”“等大”或“缩小”)的实像．日常生活中______(选填“照相机”“投影仪”或“放大镜”)就是利用这一原理工作的．
(4)将图中的凸透镜换成焦距为30 cm的凸透镜，保持蜡烛和凸透镜的位置不变，在光具座上移动光屏，________(选填“能”或“不能”)找到某一位置，使像清晰地呈现在光屏上，理由是________________________________________________________________________
________________________________________________________________________.
9.小明想探究凸透镜成像规律，他选用了焦距为10 cm的凸透镜进行实验．
(1)当蜡烛、凸透镜、光屏处于如图所示的位置时，光屏中央呈现出清晰的像，则该像是倒立、________(选填“放大”“缩小”或“等大”)的实像，生活中的______(选填“照相机”“投影仪”或“放大镜”)就是利用这一成像原理工作的．
(2)若用遮光板遮住凸透镜的一部分，光屏上的像相比原来的像会________(选填“变暗”“缩小”或“不完整”)．
(3)在光屏上得到清晰的像后，小明取下自己的近视眼镜放在烛焰和凸透镜之间，发现光屏上的像变得模糊，为了再次在光屏上得到烛焰清晰的像，可保持蜡烛和凸透镜位置不变，将光屏____________(选填“远离”或“靠近”)凸透镜并移动到适当位置．
(4)蜡烛随着燃烧而变短，为了使像仍能成在光屏中央，这时最合理的调整是________．
A. 只需将凸透镜向下移动一些
B. 只需将光屏向上移动一些
C. 将凸透镜和光屏都向下移动一些
D. 以上方法都可以
10.小明探究眼睛的成像原理，与老师一起研制了如图所示的实验装置，用水透镜模拟眼睛，光屏模拟视网膜，通过对水透镜注水或抽水可改变水透镜的厚薄．蜡烛、光屏和水透镜在光具座上的位置如图所示．
(1)实验时，首先要使烛焰、水透镜、光屏三者的中心在________上，目的是使像成在光屏中心．
(2)三者摆放位置如图甲所示，在光屏上成了一个清晰的像，该像为倒立、________的实像．此时水透镜的焦距f的范围为____________．
(3)用水透镜模拟正常眼睛，将图甲中的蜡烛移到光具座上40 cm处，光屏不动，此时应对水透镜______(选填“注水”或“抽水”)，使其焦距变________(选填“长”或“短”)，才能在光屏上重新得到一个清晰的像．
(4)用水透镜模拟爷爷的老花眼，如图乙所示，若爷爷不戴老花镜时恰好能够看得清图中位置上的蜡烛，在图中的虚线框内安装上适当度数的老花镜的镜片，则爷爷将能看到蜡烛位置________(选填“左侧”或“右侧”)的物体．小明因为长期不注意用眼卫生，变成了近视眼，应该佩戴________透镜(选填“凸”或“凹”)矫正．
参考答案
1. (1)放大　(2)x轴正方向　(3)透镜右侧
2. (1)使像成在光屏中央　(2)放大　(3)靠近　小
(4)照相机　上
3. (1)放大　投影仪　40 cm　(2)光圈　左　(3)凸透镜远视眼
4. (1)放大　(2)75　(3)右　(4)左
5. (1)同一高度　(2)放大　投影仪(其他合理答案均可得分)　(3)远离
6. (1)放大　投影仪　 (2)远离　 (3)C
【解析】(1)物距u＝18 cm，像距v＝25 cm，u＜v，成倒立、放大的实像，生活中的投影仪就是利用这一成像原理工作的；(2)近视眼镜放在烛焰和凸透镜之间且靠近凸透镜的地方，由于近视眼镜是凹透镜，凹透镜对光线有发散作用，使原来会聚成像的光线向后会聚，所以光屏要远离凸透镜才能再次得到清晰的像；(3)实验一段时间后，蜡烛变短，像会向光屏的上方移动，要使像成在光屏的中央位置，并且为了下面的实验更方便操作，最合理的方法是把蜡烛向上升高或使凸透镜和光屏一起向下移动一些．故选C.
7. (1)放大　(2)75　(3)右　(4)左
【解析】(1)在光屏上能够成像，所以像为实像，根据凸透镜成实像规律可知，当像距大于物距，光屏上成倒立放大的像；(2)由甲图可知，凸透镜的焦距为10 cm，图乙中凸透镜移到55 cm处时，此时u＝20 cm＝2 f，v＝20 cm，因此光屏要移到75 cm处；(3)近视眼镜片是凹透镜，凹透镜发散光线，使像远离凸透镜，因此光屏应该向右移动；(4)用吸管对A点垂直纸面吹气，流速大的地方压强小，所以烛焰尖部左偏，凸透镜成实像时，物距越大，像距越小，因此要看到清晰的“烛焰尖部”的像，光屏应向左移动．
8. (1)较暗　(2)主光轴　(3)缩小　照相机　(4)不能　f＝30 cm，f2f，即像距大于60 cm，成倒立放大的实像，而光具座上光屏可移动距离为50 cm，故光屏上找不到像
【解析】(1)为了便于观察实验现象，实验环境应该较暗；(2)组装并调整实验器材，使烛焰和光屏的中心位于凸透镜的主光轴上；(3)由图可知，此时u>2f、2f>v>f，成倒立缩小的实像，与照相机的成像原理相同；(4)将凸透镜换成焦距为30 cm的凸透镜，保持物距不变，则f2f，成倒立放大的实像，而光具座上光屏可移动距离为50 cm，因此移动光屏，找不到清晰的像．
9. (1)放大　投影仪　(2)变暗　(3)远离　 (4)C
【解析】(1)物距u＝18 cm，像距v＝25 cm，u＜v，成倒立、放大的实像，生活中的投影仪就是利用这一成像原理工作的；(2)用遮光板遮住凸透镜的一部分，凸透镜其余部分仍可以折射光，从而光屏上仍能成完整的像，由于光线变少，所以像变暗；(3)近视眼镜放在烛焰和凸透镜之间，由于近视眼镜是凹透镜，凹透镜对光有发散作用，使原来会聚成像的光线向后会聚，所以光屏要远离凸透镜才能再次得到清晰的像；(4)实验一段时间后，蜡烛燃烧变短，像会向光屏的上方移动，要使像成在光屏的中央位置，并且为了下面的实验更方便操作，最合理的方法是把蜡烛向上升高或使凸透镜和光屏一起向下移动一些．故选C.
10. (1)同一高度　(2)缩小　10 cm【解析】(1)实验时应先调节烛焰、凸透镜、光屏三者的中心在光具座同一高度，即应使烛焰和光屏的中心位于凸透镜的主光轴上，像才能成在光屏的中央位置；(2)由图可知，蜡烛距离凸透镜70 cm－20 cm＝50 cm时，在透镜的另一侧90 cm－70 cm＝20 cm处光屏上得到一个清晰的像，物距大于像距，成倒立缩小的实像；此时像的位置在一倍焦距和二倍焦距之间，物距在二倍焦距以外，即2f＞20 cm＞f，50 cm＞2f；所以10 cm2025年中考物理二轮复习临门一脚专题训练
----凸透镜成像
