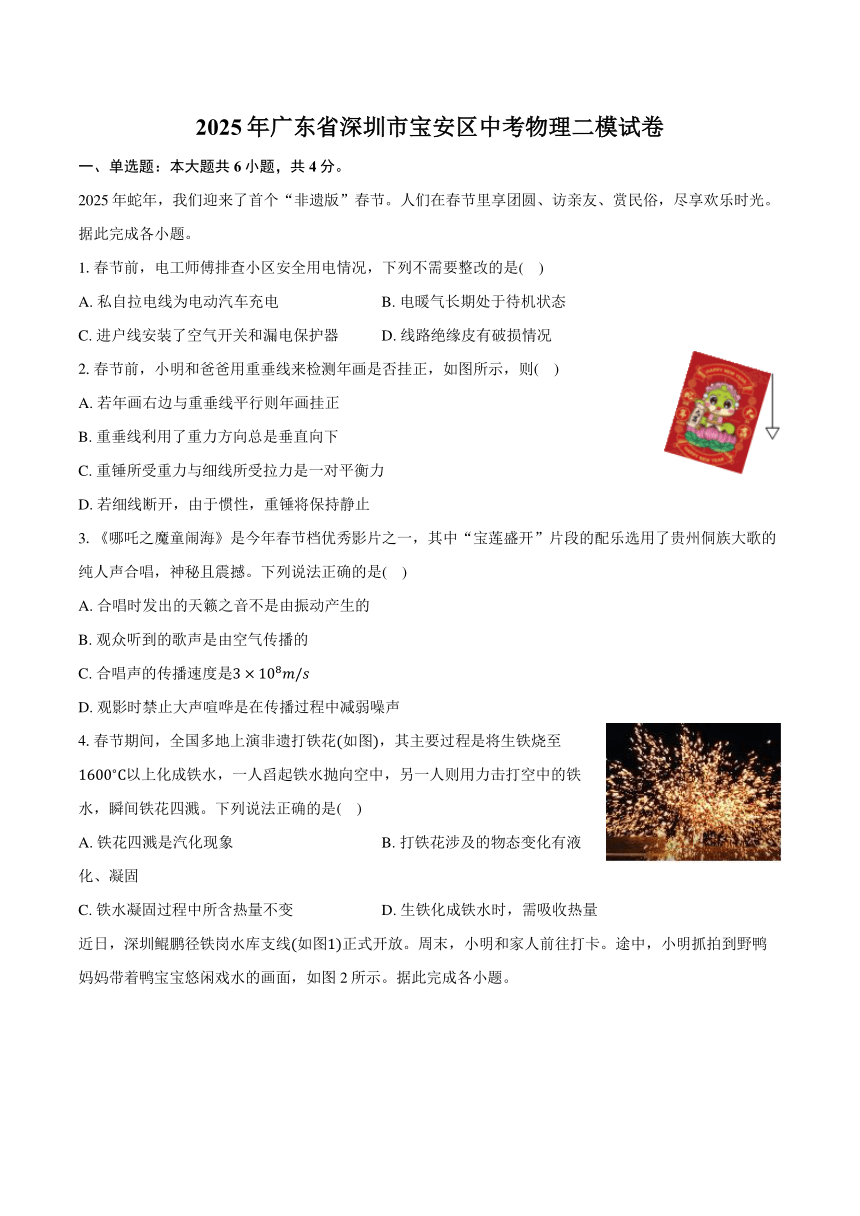

2025年广东省深圳市宝安区中考物理二模试卷
一、单选题：本大题共6小题，共4分。
2025年蛇年，我们迎来了首个“非遗版”春节。人们在春节里享团圆、访亲友、赏民俗，尽享欢乐时光。据此完成各小题。
1.春节前，电工师傅排查小区安全用电情况，下列不需要整改的是( )
A. 私自拉电线为电动汽车充电 B. 电暖气长期处于待机状态
C. 进户线安装了空气开关和漏电保护器 D. 线路绝缘皮有破损情况
2.春节前，小明和爸爸用重垂线来检测年画是否挂正，如图所示，则( )
A. 若年画右边与重垂线平行则年画挂正
B. 重垂线利用了重力方向总是垂直向下
C. 重锤所受重力与细线所受拉力是一对平衡力
D. 若细线断开，由于惯性，重锤将保持静止
3.《哪吒之魔童闹海》是今年春节档优秀影片之一，其中“宝莲盛开”片段的配乐选用了贵州侗族大歌的纯人声合唱，神秘且震撼。下列说法正确的是( )
A. 合唱时发出的天籁之音不是由振动产生的
B. 观众听到的歌声是由空气传播的
C. 合唱声的传播速度是
D. 观影时禁止大声喧哗是在传播过程中减弱噪声
4.春节期间，全国多地上演非遗打铁花如图，其主要过程是将生铁烧至以上化成铁水，一人舀起铁水抛向空中，另一人则用力击打空中的铁水，瞬间铁花四溅。下列说法正确的是( )
A. 铁花四溅是汽化现象 B. 打铁花涉及的物态变化有液化、凝固
C. 铁水凝固过程中所含热量不变 D. 生铁化成铁水时，需吸收热量

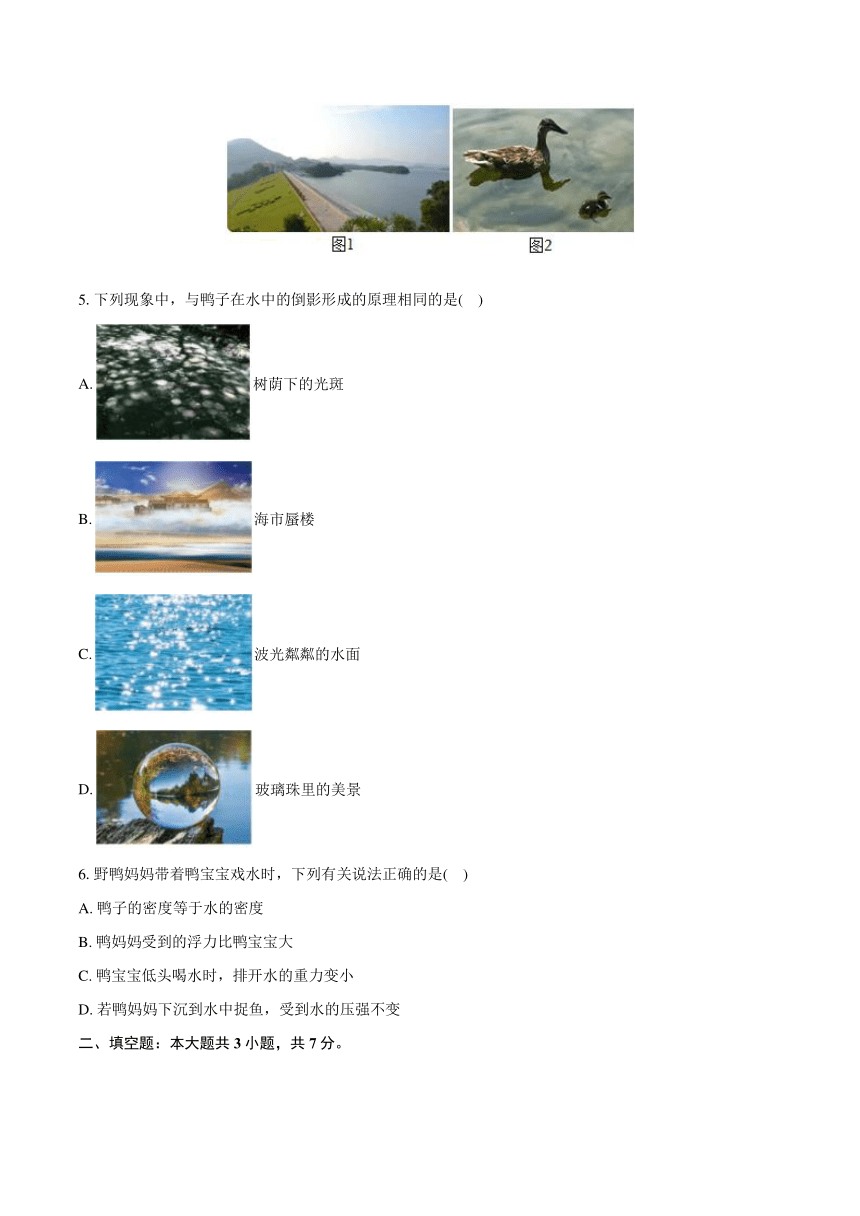

近日，深圳鲲鹏径铁岗水库支线如图正式开放。周末，小明和家人前往打卡。途中，小明抓拍到野鸭妈妈带着鸭宝宝悠闲戏水的画面，如图2所示。据此完成各小题。
5.下列现象中，与鸭子在水中的倒影形成的原理相同的是( )
A. 树荫下的光斑
B. 海市蜃楼
C. 波光粼粼的水面
D. 玻璃珠里的美景
6.野鸭妈妈带着鸭宝宝戏水时，下列有关说法正确的是( )
A. 鸭子的密度等于水的密度
B. 鸭妈妈受到的浮力比鸭宝宝大
C. 鸭宝宝低头喝水时，排开水的重力变小
D. 若鸭妈妈下沉到水中捉鱼，受到水的压强不变
二、填空题：本大题共3小题，共7分。

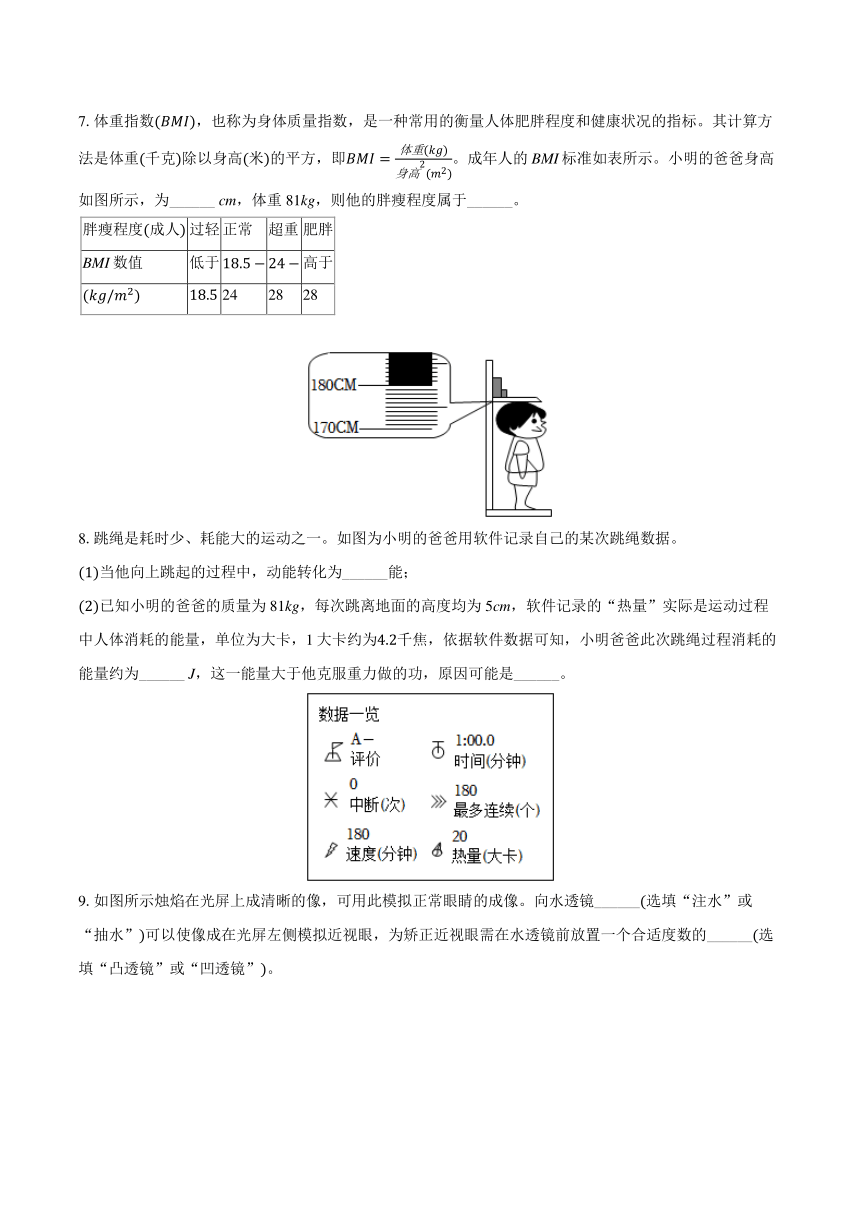

7.体重指数，也称为身体质量指数，是一种常用的衡量人体肥胖程度和健康状况的指标。其计算方法是体重千克除以身高米的平方，即。成年人的BMI标准如表所示。小明的爸爸身高如图所示，为______ cm，体重81kg，则他的胖瘦程度属于______。
胖瘦程度成人 过轻 正常 超重 肥胖
BMI数值 低于 高于
24 28 28
8.跳绳是耗时少、耗能大的运动之一。如图为小明的爸爸用软件记录自己的某次跳绳数据。
当他向上跳起的过程中，动能转化为______能；
已知小明的爸爸的质量为81kg，每次跳离地面的高度均为5cm，软件记录的“热量”实际是运动过程中人体消耗的能量，单位为大卡，1大卡约为千焦，依据软件数据可知，小明爸爸此次跳绳过程消耗的能量约为______ J，这一能量大于他克服重力做的功，原因可能是______。

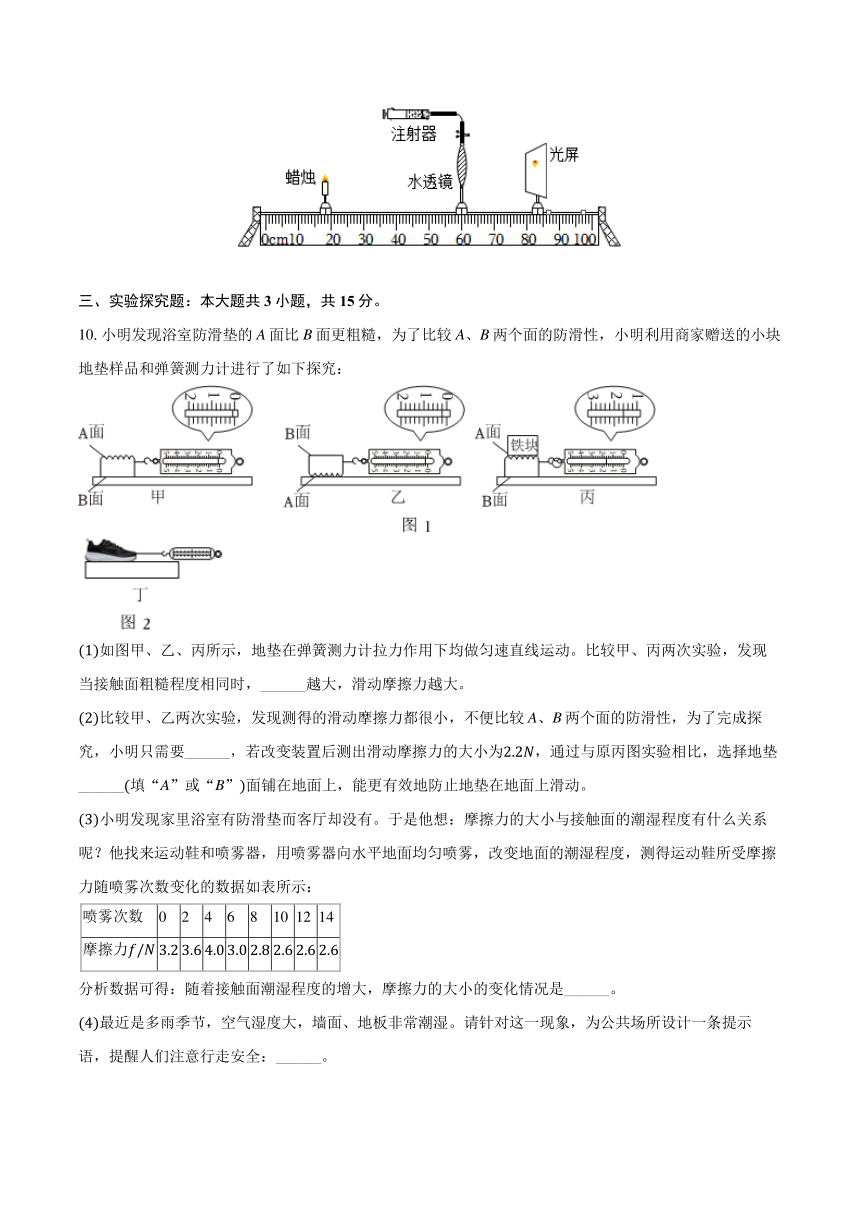

9.如图所示烛焰在光屏上成清晰的像，可用此模拟正常眼睛的成像。向水透镜______选填“注水”或“抽水”可以使像成在光屏左侧模拟近视眼，为矫正近视眼需在水透镜前放置一个合适度数的______选填“凸透镜”或“凹透镜”。
三、实验探究题：本大题共3小题，共15分。
10.小明发现浴室防滑垫的A面比B面更粗糙，为了比较A、B两个面的防滑性，小明利用商家赠送的小块地垫样品和弹簧测力计进行了如下探究：
如图甲、乙、丙所示，地垫在弹簧测力计拉力作用下均做匀速直线运动。比较甲、丙两次实验，发现当接触面粗糙程度相同时，______越大，滑动摩擦力越大。
比较甲、乙两次实验，发现测得的滑动摩擦力都很小，不便比较A、B两个面的防滑性，为了完成探究，小明只需要______，若改变装置后测出滑动摩擦力的大小为，通过与原丙图实验相比，选择地垫______填“A”或“B”面铺在地面上，能更有效地防止地垫在地面上滑动。
小明发现家里浴室有防滑垫而客厅却没有。于是他想：摩擦力的大小与接触面的潮湿程度有什么关系呢？他找来运动鞋和喷雾器，用喷雾器向水平地面均匀喷雾，改变地面的潮湿程度，测得运动鞋所受摩擦力随喷雾次数变化的数据如表所示：
喷雾次数 0 2 4 6 8 10 12 14
摩擦力
分析数据可得：随着接触面潮湿程度的增大，摩擦力的大小的变化情况是______。
最近是多雨季节，空气湿度大，墙面、地板非常潮湿。请针对这一现象，为公共场所设计一条提示语，提醒人们注意行走安全：______。

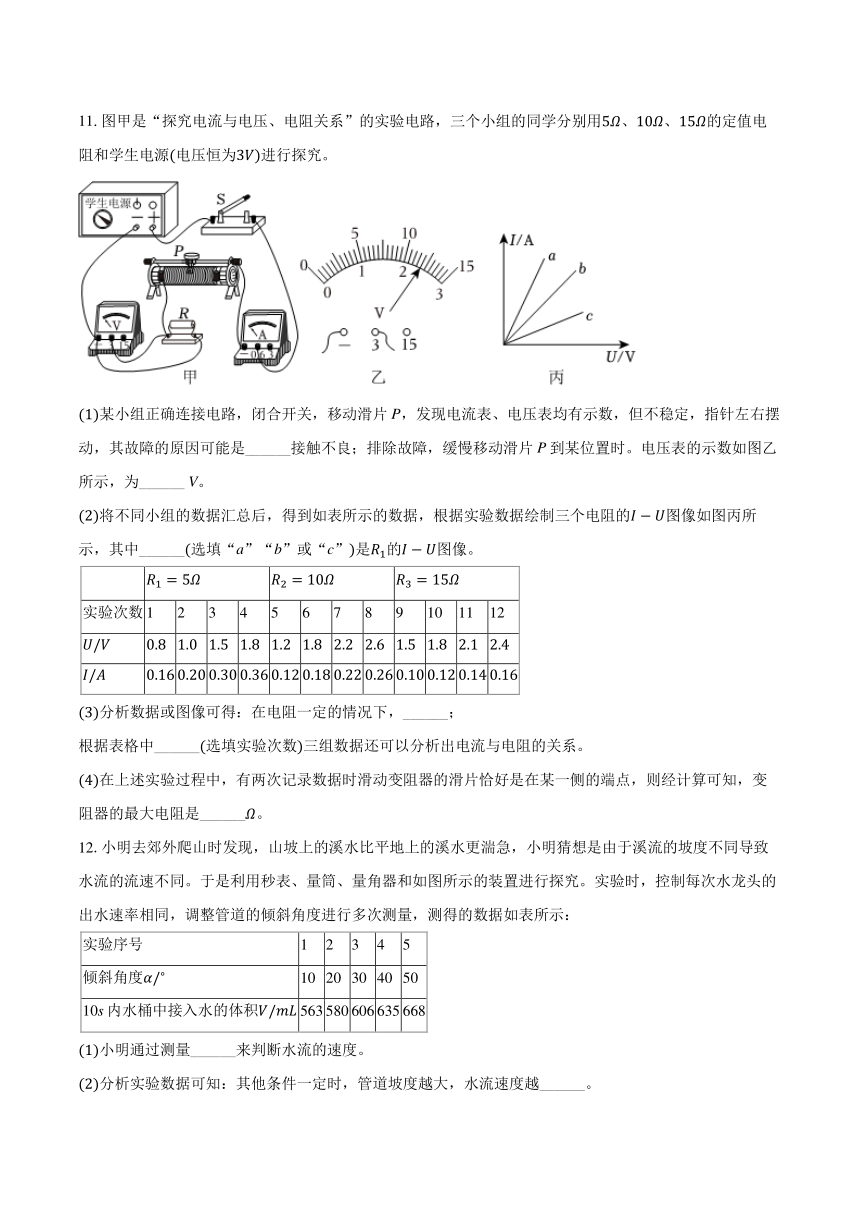

11.图甲是“探究电流与电压、电阻关系”的实验电路，三个小组的同学分别用、、的定值电阻和学生电源电压恒为进行探究。
某小组正确连接电路，闭合开关，移动滑片P，发现电流表、电压表均有示数，但不稳定，指针左右摆动，其故障的原因可能是______接触不良；排除故障，缓慢移动滑片 P到某位置时。电压表的示数如图乙所示，为______ V。
将不同小组的数据汇总后，得到如表所示的数据，根据实验数据绘制三个电阻的图像如图丙所示，其中______选填“a”“b”或“c”是的图像。
实验次数 1 2 3 4 5 6 7 8 9 10 11 12
分析数据或图像可得：在电阻一定的情况下，______；
根据表格中______选填实验次数三组数据还可以分析出电流与电阻的关系。
在上述实验过程中，有两次记录数据时滑动变阻器的滑片恰好是在某一侧的端点，则经计算可知，变阻器的最大电阻是______。
12.小明去郊外爬山时发现，山坡上的溪水比平地上的溪水更湍急，小明猜想是由于溪流的坡度不同导致水流的流速不同。于是利用秒表、量筒、量角器和如图所示的装置进行探究。实验时，控制每次水龙头的出水速率相同，调整管道的倾斜角度进行多次测量，测得的数据如表所示：
实验序号 1 2 3 4 5
倾斜角度 10 20 30 40 50
10s内水桶中接入水的体积 563 580 606 635 668
小明通过测量______来判断水流的速度。
分析实验数据可知：其他条件一定时，管道坡度越大，水流速度越______。
小明认为在测量桶内水的体积时，由于倒入量筒后桶内会有残留的水，导致体积测量值偏______。请设计一种能够减小误差的实验方案：______。
四、计算题：本大题共3小题，共18分。
13.自2024年开始，国家卫健委联合15个部门发起了“体重管理年”行动。今年两会期间，体重管理话题被全民广泛关注。居家运动健身已成为当今生活的新常态。
如图甲所示，小明妈妈利用弹力带健身，可以通过观察弹力带的______来评估拉力的大小。
用手提起弹力带，桡骨在肱二头肌的牵引下绕着肘关节运动如图乙，请在图丙中画出此时作用在A点的阻力以及动力的力臂。
小明用一个滑轮和一瓶水自制了一个健身器，如图丁所示，当向下摆动脚腕使细绳拉着水瓶缓慢匀速提升时，该滑轮的作用是______。
14.如图甲所示为某款“垃圾分类机器人”。该机器人可通过机械手上的探针检测样品的电阻来识别、分拣垃圾。其检测电路如图乙所示，电压表量程为，各类垃圾样品的电阻参考值如图丙。若机器人从某块垃圾上取样检测时，检测电路电压表读数为1V，检测时间为。则：
此时检测电路中的电流为多大？
该次检测电阻过程中，检测电路消耗了多少电能？
请通过计算说明该垃圾会被放入图丙中哪个垃圾桶？
15.如图所示是某款正方形“擦窗机器人”，边长约为20cm，质量为。它既可以自动移动擦窗，又可以通过“腹部”吸盘的真空泵向外排出空气，牢牢吸附在竖直玻璃上。正常工作时，“擦窗机器人”对玻璃的压力为14N，内外气压差最大可达7000Pa，实际消耗的功率为90W，求：取
擦窗机器人所受的重力；
擦窗机器人与玻璃的接触面积至少为多少？
已知“擦窗机器人”在竖直向上擦窗过程中，消耗电能的用于克服重力做功。若某落地窗高3m，擦窗机器人从底部开始持续竖直向上擦窗，能否到达落地窗的顶部？
五、综合题：本大题共1小题，共11分。
16.小明想为自行车安装一个绿色环保的“自发电照明电路”，于是进行了如下项目研究：
【项目目的】设计并制作自行车自发电照明系统。
【项目分解】
一选择节能环保灯具；
二制作利用简易发电机为照明灯供电的电路并测试；
三设计不同供能方式，制作为照明灯稳定供电的电路。
【项目实施】
一选择节能环保灯具；
小明查阅资料发现，生活中常用的照明灯有白炽灯、荧光灯和LED灯。正常工作时，5W的LED灯和40W的白炽灯亮度相当。
灯的核心元件是发光二极管，其主要材料______选填“导体”“半导体”“超导体”或“绝缘体”。
正常工作相同时间，与40W的白炽灯相比，选用5W的LED灯可以节约______的电能。
二制作利用简易发电机为照明灯供电的电路并测试；
如图甲，小明在自行车车轮轮轴和前叉杆处安装了由简易发电机和LED灯组成的照明电路。
为了控制LED灯只在夜间工作，需在电路中安装控制电路通断的______填电学元件。
在测试中小明发现，LED灯的亮度不稳定，原因可能是______。
三设计不同供能方式，制作为照明灯稳定供电的电路。
为了给LED灯提供充足、稳定的电能，小明在供电系统中增加了蓄电池和太阳能电池板，设计了如图乙所示的电路，自行车骑行时或有阳光照射时给蓄电池充电，夜间，蓄电池为LED灯供电。
太阳能电池板发电时，将太阳能转化为______能。
小明安装的太阳能电池板面积为，光电转换效率为。当太阳每秒钟辐射到每方米电池板上的能量为时，1h内，太阳能电池板可以提供的电能为______ J，这些电能可以供5W的LED灯正常工作______ h。
【项目迭代】
为了使照明灯更加智能化，小明将原电路改进为如图丙所示的自动控制电路，其中控制电路电源电压为3V，定值电阻阻值为，电磁铁线圈电阻不计。白天，太阳能电池板和发电机产生的电能，贮存于蓄电池中。傍晚，当光照强度减弱，电磁铁中电流时，控制电路会自动接通LED灯电路，蓄电池给LED灯供电。
由题意可推断，光敏电阻R的阻值随光照强度的减弱而______选填“增大”“减小”或“不变”。LED灯刚亮起时，光敏电阻R的阻值为______。
若想在光照更暗时才使灯接通工作，可采取的做法有______写出一种即可。
【项目评价】
小明根据上述方案完成了自行车自发电照明系统的设计和制作，请根据以下评价量表选择一个维度对该设计进行评价______。
评价维度 合格 不合格
照明情况 亮度稳定 亮度不稳定
供电方式 两种供电方式 一种供电方式
智能化 能自动控制 需手动控制
答案和解析
1~4.【答案】C 、A 、B 、D
【解析】解：A、私拉电线为电动汽车充电时，容易使人直接或间接接触到火线而造成触电事故，故A需要整改；
B、电器长期处于待机状态，增加了不安全因素，造成了电能的浪费，故B需要整改；
C、进户线安装了空气开关和漏电保护器，电流过大或发生漏电情况时，电路会断开，故C不需要整改；
D、线路绝缘皮有破损情况，容易使人造成触电事故，故D需要整改。
故选：C。
严禁私拉电线；
电暖气不使用时处于待机状态，也会消耗电能；
家庭电路中应安装空气开关、漏电保护器等装置；
线路绝缘皮有破损要及时更换。
本题考查安全用电的原则，同学们在平时学习中应多了解安全用电的常识。
解：AB、铅垂线是利用重力的方向总是竖直向下来检查年画是否贴正，若年画右边与重垂线平行则年画挂正，故A正确，B错误；
C、重锤所受重力与细线对重锤的拉力是一对平衡力，故C错误；
D、若细线断开，重锤由于受到重力作用将竖直下落，故D错误。
故选：A。
重力的方向是竖直向下的，重垂线是利用重物静止时线总是竖直下垂的原理制造的仪器，与重锤线平行的线或面都是竖直的，与重锤线垂直的线或面都是水平的；
二力平衡的条件：作用在同一个物体上，作用在一条直线上，大小相等，方向相反；
静止的重锤受到竖直向下的重力和细线竖直向上的拉力。
本题用挂年画的方式考查学生重力方向、二力平衡等相关知识，非常新颖，是一道好题。
解：A、合唱时发出的天籁之音是由声带振动产生的，故A错误；
B、观众听到的歌声是由空气传播的，故B正确；
C、声音在空气中的传播速度为，故C错误；
D、观影时禁止大声喧哗是在声源处减弱噪声，故D错误。
故选：B。
声音是由物体振动产生的；
我们平时听到的声音是由空气传播的；
声音在空气中的传播速度为；
减弱噪声的方法：在声源处减弱噪声；在传播过程中减弱噪声；在人耳处减弱噪声。
此题考查了声音的产生和传播、声音的速度、减弱噪声的方法，比较简单，属基础题。
解：A、铁花四溅是凝固现象，故A错误；
B、打铁花涉及的物态变化有熔化、凝固，故B错误；
C、铁水凝固过程中放出热量，温度降低，故C错误；
D、生铁化成铁水是熔化现象，此过程中需吸收热量，故D正确。
故选：D。
物质由固态变成液态的过程叫熔化，熔化吸热；物质由液态变为固态的过程叫凝固，凝固放热。
“热量”是一个过程量，不能说“含有热量”。
此题考查了熔化和凝固、热量，难度不大，属基础题。
5~6.【答案】C 、B
【解析】解：鸭子在水中的倒影属于平面镜成像，是光的反射形成的。
A、树荫下的光斑是小孔成像，可以用光沿直线传播来解释，故A错误；
B、海市蜃楼是光的折射现象，故B错误；
C、水面相当于平面镜，阳光下的溪水波光粼粼，是光在水面发生反射的缘故，是光的反射现象，故C正确；
D、玻璃珠里的美景，是光的折射现象，故D错误。
故选：C。
光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的；
光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
光在同一均匀介质中沿直线传播，光沿直线传播的例子有：小孔成像、影子的形成、日食和月食现象等。
本题考查了光的反射、折射、光的直线传播等知识，综合性较强，难度不大。
解：A、鸭子漂浮在水面上，鸭子的密度小于水的密度，故A错误；
B、鸭妈妈的重力大于鸭宝宝的重力，处于漂浮状态，鸭妈妈受到的浮力比鸭宝宝大，故B正确；
C、鸭宝宝低头喝水时，浮力不变，排开水的重力不变，故C错误；
D、若鸭妈妈下沉到水中捉鱼，深度增大，由可知受到水的压强变大，故D错误。
故选：B。
根据物体的浮沉条件分析解答；
根据物体的浮沉条件分析鸭妈妈和鸭宝宝受到的浮力大小；
根据阿基米德原理分析排开水的重力；
根据液体压强的公式分析鸭妈妈下沉到水中捉鱼，受到水的压强。
本题考查物体浮沉条件、阿基米德原理和液体压强的应用，难度不大。
7.【答案】 超重范围
【解析】解：刻度尺的分度值为1cm，小明的爸爸身高如图所示，为，根据所给信息，小明爸爸体重81kg。身高对应的BMI值：，，属于超重范围。
故答案为：；超重范围。
刻度尺读数时首先要明确量程以及分度值，然后根据刻度线的位置读数。
本题考查刻度尺的读数及体重指数的计算。
8.【答案】重力势； 7290；运动加速了人体的新陈代谢
【解析】解：当他向上跳起的过程中，动能转化为重力势能；
小明的爸爸跳绳1次克服自身所受重力做的功：；
小明的爸爸在内跳绳180次，则他克服重力做的总功：，
由数据可知，小明的爸爸此次跳绳过程消耗的能量约为：，大于他克服重力做的功，这是因为运动加速了人体的新陈代谢。
故答案为：重力势；；运动加速了人体的新陈代谢。
物体向上运动时，速度减小高度增大，动能转化为重力势能；
根据求出小明的爸爸跳绳1次克服自身所受重力做的功；
小明的爸爸在内跳绳180次，据此求出内小明的爸爸克服重力做的总功；
运动能促进人体的新陈代谢。
本题考查了机械能的转化和功的计算，属于基础题。
9.【答案】注水 凹透镜
【解析】解：由图可知，物距大于像距，烛焰在光屏上成清晰的像，可用此模拟正常眼睛的成像。向水透镜注水，晶状体变厚，可以使像成在光屏左侧模拟近视眼，为矫正近视眼需在水透镜前放置一个合适度数的凹透镜，凹透镜对光有发散作用。
故答案为：注水；凹透镜。
根据凸透镜成实像时，物距大于像距，成倒立、缩小的实像，应用于照相机；水透镜的凸起程度变大，水透镜对光的会聚能力变强；凹透镜对光线具有发散作用。
此题考查了凸透镜成像规律的应用，关键是熟记成像规律的内容，并做到灵活运用。
10.【答案】压力； 在乙表面放置一个相同的铁块；A； 先增大后减小再不变； 地面湿滑，小心滑倒
【解析】解：比较甲、丙两次实验，得出结论：接触面粗糙程度相同时，丙中压力大，测力计示数也大，即压力越大，滑动摩擦力越大；
探究滑动摩擦力与接触面粗糙程度的关系时，应控制压力大小不变，所以应在乙表面放置一个相同的铁块；
地垫A面铺在地上时，弹簧测力计的示数大，能更有效地防止地垫在地面上滑动；
分析数据得出结论：摩擦力的大小随接触面潮湿程度的增大先增大后减小再不变；
警示语：地面湿滑，小心滑倒。
故答案为：压力；在乙表面放置一个相同的铁块；A；先增大后减小再不变；地面湿滑，小心滑倒。
影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度，研究与其中一个因素的关系时，要控制另外一个因素不变，根据图中现象得出结论；
探究滑动摩擦力的大小与接触面粗糙程度的关系，要控制压力大小相同，据此分析；
分析数据得出结论；
雨天因为摩擦减小，路面光滑，容易造成摔倒，由此来设置路标。
本题探究滑动摩擦力的大小与哪些因素有关，考查实验原理、测力计读数及控制变量法的运用，体现了对过程和方法的考查。
11.【答案】滑动变阻器；； a； 电流与电压成正比；4、6、10； 15
【解析】解：某小组正确连接电路，闭合开关，移动滑片P，发现电流表、电压表均有示数，但不稳定，指针左右摆动，电路时通时断路，其故障的原因可能是 滑动变阻器接触不良；排除故障，缓慢移动滑片P到某位置时。电压表的示数如图乙所示，电压表选用小量程，分度值为，为 。
将不同小组的数据汇总后，得到如表所示的数据，根据实验数据绘制三个电阻的图像如图丙所示，最小，故在电流相等时，的电压最小，其中a是的图像。
因电流随电压的变化规律为一过原点的直线，可得：在电阻一定的情况下，电流与电压成正比；
研究电流与电阻的关系，要控制电压不变，4、6、10三组数据的电压相同，电阻增加几倍，通过导体的电流就减小几倍，因此可知，电压一定时，通过导体的电流与导体的电阻成反比。
三次实验中，电流最小时，电路中电阻最大。根据欧姆定律和串联电阻的规律，变阻器连入电路的电阻为：
同理，
有两次数据是滑动变阻器的滑片恰好在某一侧的端点，则变阻器的最大电阻是。
故答案为：滑动变阻器；；；电流与电压成正比；4、6、10；。
变阻器串联在电路中，电流表、电压表均有示数，但不稳定，指针左右摆动，电路时通时断路，据此分析；根据电压表选用小量程确定分度值读数。
最小，在电流相等时，的电压最小，据此分析。
根据电流随电压的变化规律为一过原点的直线得出结论。
研究电流与电阻的关系，要控制电压不变，据此分析。
三次实验中，电流最小时，电路中电阻最大。根据欧姆定律和串联电阻的规律得出第1次实验变阻器连入电路的电阻，同理，得出第2、3次实验变阻器连入电路的电阻，据此分析。
本题探究电流与电压、电阻关系的实验，考查电故障和数据分析，同时考查欧姆定律和串联电路的规律的运用。
12.【答案】10s内水桶中接入水的体积； 大； 小；①先测水的质量：使用天平称出空桶的质量，然后将水接入桶中，再用天平称出桶和水的总质量，则水的质量。②再根据水的质量计算水的体积水的密度已知：根据公式，可计算出水的体积V。这样就避免了将水从桶中倒入量筒时因残留而导致的体积测量误差
【解析】解：因为水龙头出水速率相同，在相同时间内，流入水桶的水的体积越多，说明水流速度越快，所以小明通过测量10s 内水桶中接入水的体积来判断水流的速度。
从实验数据可以看出，随着倾斜角度的增大，10s内水桶中接入水的体积 V 逐渐增大，这意味着其他条件一定时，管道坡度越大，水流速度越大。
由于桶内有残留水，会使倒入量筒中的水的体积小于实际流入水桶中的水的体积，导致体积测量值偏小。
减小误差的实验方案可以是：
①先测量桶和水的总质量：使用天平称出空桶的质量，然后将水接入桶中，再用天平称出桶和水的总质量，则水的质量。
②再根据水的质量计算水的体积：根据公式，可计算出水的体积V。这样就避免了将水从桶中倒入量筒时因残留而导致的体积测量误差。
故答案为：内水桶中接入水的体积；大；小；①先测水的质量：使用天平称出空桶的质量，然后将水接入桶中，再用天平称出桶和水的总质量，则水的质量。②再根据水的质量计算水的体积水的密度已知：根据公式，可计算出水的体积V。这样就避免了将水从桶中倒入量筒时因残留而导致的体积测量误差。
物理学中对于多因素或多变量的问题，常常采用控制因素变量的方法，把多因素的问题变成多个单因素的问题．每一次只改变其中的某一个因素，而控制其余几个因素不变，从而研究被改变的这个因素对事物的影响，分别加以研究，最后再综合解决，这种方法叫控制变量法。
控制变量法能排除干扰，直接显露单一因素对被研究对象变化的影响情况。
13.【答案】伸长量；
；
改变力的方向
【解析】解：要评估训练时拉力的大小，可以通过观察弹力带的形变程度，即伸长量来判断；
由图可知动力使桡骨绕着肘关节沿顺时针方向转动，而阻力的作用是阻碍其转动，所以阻力的方向竖直向下，作用点在A点，据此画出阻力的示意图，如下图所示；
从支点O向动力的作用线作垂线段，即为动力臂，如下图所示：
；
图丁所示，健身运动的过程中，滑轮是定滑轮，定滑轮的作用是改变力的方向。
故答案为：
伸长量；
；
改变力的方向。
力的作用效果：力可以改变物体的形状，力可以改变物体的运动状态；
阻力是阻碍杠杆转动的力，根据阻力的作用点和方向画出阻力的示意图；根据力臂的概念画出动力的力臂；
定滑轮既不省力也不省距离，它可以改变力的方向。
本题考查了力的作用效果、力臂的画法和定滑轮的作用等知识，属于综合题。
14.【答案】此时检测电路中的电流为；
该次检测电阻过程中，检测电路消耗了电能；
该垃圾会被放入图丙中餐厨垃圾桶
【解析】解：由图乙可知，样品与R串联，电压表测量R两端的电压，电流表测量电路中的电流，
根据串联电路的特点和欧姆定律可知，检测电路中的电流：；
该次检测电阻过程中，检测电路消耗的电能：；
根据串联电路特点可知，样品两端的电压：，
由欧姆定律可知，样品的阻值：，
由图丙可知，该垃圾会被放入图丙中餐厨垃圾箱。
答：此时检测电路中的电流为；
该次检测电阻过程中，检测电路消耗了电能；
该垃圾会被放入图丙中餐厨垃圾桶。
根据串联电路的特点和欧姆定律求出检测电路中的电流；
根据求出该次检测电阻过程中，检测电路消耗的电能；
根据串联电路的特点求出样品两端的电压，根据欧姆定律求出样品的阻值，根据丙图可知该垃圾样品应该放入的垃圾箱。
本题考查串联电路的特点、欧姆定律以及电功公式的应用，难度不大。
15.【答案】擦窗机器人所受的重力为12N；
擦窗机器人与玻璃的接触面积至少为；
擦窗机器人从底部开始持续竖直向上擦窗不能到达落地窗的顶部
【解析】解：
机器人的重力：；
由可得，擦窗机器人与玻璃的接触面积为：；
由可得，机器人消耗的电能为：，
克服重力所做的功为：，
由得，上升的高度为：，
即机器人不能到达落地窗的顶部。
答：擦窗机器人所受的重力为12N；
擦窗机器人与玻璃的接触面积至少为；
擦窗机器人从底部开始持续竖直向上擦窗不能到达落地窗的顶部。
根据求出机器人所受的重力；
已知正常工作时“擦窗机器人”对玻璃的压力和内外气压差，根据求出擦窗机器人与玻璃的最小接触面积；
根据求出机器人消耗的电能，根据效率公式求出克服重力所做的功，根据求出机器人的重力，利用求出上升的高度，最后与落地窗高度比较即可判断。
本题考查了重力公式、压强公式、电功公式和做功公式的综合应用，综合性强。
16.【答案】半导体； ； 开关； 电压不稳定； 电； ；4； 增大；20； 减小的电阻； 合格
【解析】解：灯的核心元件是发光二极管，其主要材料是半导体。
正常工作相同时间，与40W的白炽灯相比，选用5W的LED灯可以电能的效率为：。
为了控制LED灯只在夜间工作，需在电路中安装控制电路通断的开关。
在测试中小明发现，LED灯的亮度不稳定，原因可能是电压不稳定。
太阳能电池板发电时，将太阳能转化为电能。
小明安装的太阳能电池板面积为，光电转换效率为。
根据，当太阳每秒钟辐射到每方米电池板上的能量为时，
1h内，太阳能电池板可以提供的电能为：；
这些电能可以供5W的LED灯正常工作的时间为：。
由题意可推断，光敏电阻R的阻值随光照强度的减弱而增大；
LED灯刚亮起时，控制电路中的总电阻为：；
光敏电阻的阻值为：。
若想在光照更暗时才使灯接通工作，光敏电阻的阻值变大，控制电路的工作电流不变，根据欧姆定律可知：可采取的做法减小的电阻。
小明设计的照明系统亮度稳定、可采用两种方式供电、能自动控制，所以对该设计评价为合格。
故答案为：半导体；；开关；电压不稳定；电；；4；增大；20；减小的电阻；合格。
发光二极管主要是由半导体材料制成的。
根据计算节能效率。
为了控制LED灯只在夜间工作，需在电路中安装开关。
灯的亮度不稳定，原因可能是电压不稳定。
太阳能电池板发电时，将太阳能转化为电能。
根据效率公式和进行计算。
根据欧姆定律和光敏电阻的特性进行计算。
根据欧姆定律进行分析。
根据评价标准进行评估。
本题考查的是太阳能的利用；知道半导体的特点及应用；知道电路的组成；会根据效率公式计算电能和通电时间；知道光敏电阻的特点；会利用欧姆定律进行分析和计算。
