一模物理试题
2024--2025学年初中中考复习备考
一、单选题
1．质量为m的小环穿在固定的光滑曲杆上，从某点A静止释放后沿曲杆运动，如图所示．不计空气阻力，下列说法正确的是（　　）
A．只要A点高于D点，小环就能到达D点
B．若小环能到达D点，离开D点后将竖直向下运动
C．小环从A点到D点，重力势能一直减小，机械能不变
D．小环从A点到B点，动能一直增加，机械能不变
2．如图所示，在探究“串联电路中电压的规律”时，小芸同学用电压表测出AB、BC、AC两端的电压分别为UAB=3V，UBC=3V，UAC=6V，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，分析数据，得出结论
B．换用电压表的另一量程，再测出一组电压值
C．对换L1和L2的位置，再测出一组电压值
D．换用不同规格的小灯泡，再测出几组电压值
3．关于家庭电路，下列说法正确的是（ ）
A．电能表是用来测量电路消耗电能的仪表，应安装在总开关之前
B．电热毯内的电阻丝断了，只需要将断线接上后仍可安全使用
C．当电路因故障导致保险装置断开时，只需要更换保险丝或使空气开关复位
D．家用电器或电线着火时，首先应立即灭火
4．小明在劳动课中做西红柿鸡蛋汤，下列说法错误的是（　　）
A．预热汤锅时，汤锅的内能在增加
B．沸腾前，是通过热传递的方式改变汤的内能
C．燃气热值不变
D．锅把手通常用塑料制成，是因为塑料的导热性好
5．下列说法正确的是(　　)
A．0℃的物体没有内能
B．温度高的物体含有的热量多
C．“没有金钢钻，莫揽瓷器活”，说明金刚钻的硬度比瓷器的硬度大
D．舞台上经常用干冰制造白雾，以渲染气氛，白雾是干冰升华形成的二氧化碳气体
6．下列对一名普通中学生的估测数据符合实际的是（　　）
A．体重约为50N
B．正常步行速度约为1.1km/h
C．身体电阻约为100Ω
D．双脚站立时对水平地面的压强约为12000Pa
7．“神舟十二号”载人飞船完成各项任务后、在返回的过程中，返回舱进入大气层将通过一段黑障区，这一段时间飞船将“烧成”一个大火球，如图所示，而飞船内的宇航员和设备则安然无恙，下列说法正确的是（ ）
A．飞船“燃烧”是通过热传递的方式增加了内能
B．飞船通过黑障区时克服摩擦做功，机械能转化为内能
C．飞船外壳上的烧蚀层先凝华后液化，放出了大量热保护了飞船
D．飞船外壳上的烧蚀层先熔化后汽化，放出了大量热保护了飞船
8．如图甲、乙、丙、丁所示实验，涉及的研究对象分别是：①厚玻璃筒内气体；②盒内气体；③铁丝；④汽缸内燃气。在发生下列物理过程时，以上研究对象的内能减小的有（　　）
A．①③ B．①④ C．②③ D．②④

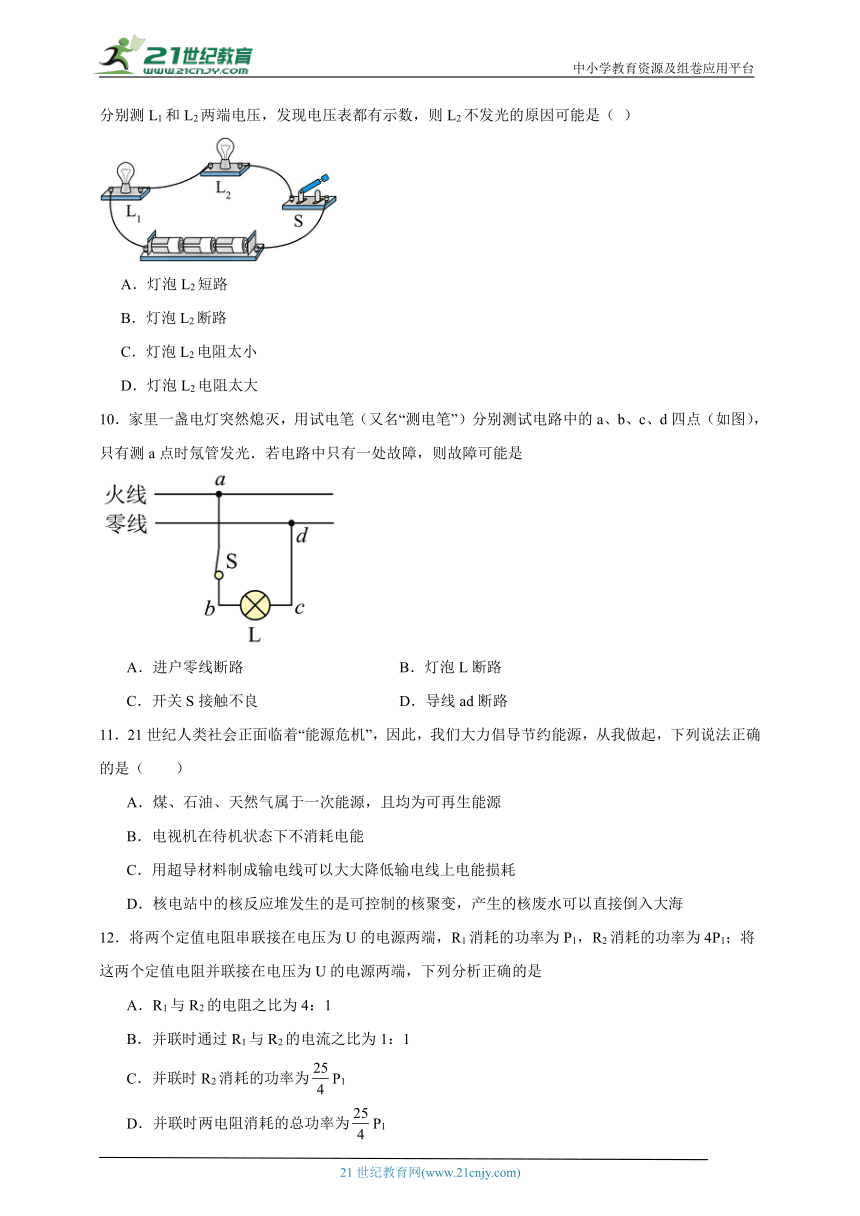

9．在探究串联电路电压的关系时，如图所示，当闭合开关S后，发现L1发光，L2不发光，用电压表分别测L1和L2两端电压，发现电压表都有示数，则L2不发光的原因可能是（ ）

A．灯泡L2短路
B．灯泡L2断路
C．灯泡L2电阻太小
D．灯泡L2电阻太大
10．家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图），只有测a点时氖管发光．若电路中只有一处故障，则故障可能是
A．进户零线断路 B．灯泡L断路
C．开关S接触不良 D．导线ad断路
11．21世纪人类社会正面临着“能源危机”，因此，我们大力倡导节约能源，从我做起，下列说法正确的是（　　）
A．煤、石油、天然气属于一次能源，且均为可再生能源
B．电视机在待机状态下不消耗电能
C．用超导材料制成输电线可以大大降低输电线上电能损耗
D．核电站中的核反应堆发生的是可控制的核聚变，产生的核废水可以直接倒入大海
12．将两个定值电阻串联接在电压为U的电源两端，R1消耗的功率为P1，R2消耗的功率为4P1；将这两个定值电阻并联接在电压为U的电源两端，下列分析正确的是
A．R1与R2的电阻之比为4：1
B．并联时通过R1与R2的电流之比为1：1
C．并联时R2消耗的功率为P1
D．并联时两电阻消耗的总功率为P1
二、填空题
13．“华龙一号”核电装置为我国的“国之重器”，已经和多个国家签订了核能发电项目。原子核由质子和 组成的；核能属于 （选填“可再生”或“不可再生”）能源，核电站是利用 （选填“核裂变”或“核聚变”）方式来获取能量的。
14．如图为傍晚时分的金湖公园，当“金湖公园”四个字的灯光亮起后，通过水面看到了一个 立、等大的虚像，这是由于在水面发生了光的 形成的。旁边的树木在夕阳的映照下的影子，是由于光的 形成的。
15．如图甲所示，该电路引起电流过大的原因可能是 （选填“用电器的总功率过大”或“短路”）；乙、丙两图中，使用试电笔的方法正确的是图 ，当笔尖插入插座的插孔中时，氖管发光，说明此插孔中连接的是 线。
16．茶壶的壶身和壶嘴构成了一个 ，向壶中加水的过程中，壶底受到水的压强 （选填“变大”、“变小”或“不变”）；若壶中装满水，用手指将壶盖上的小孔堵住，壶中的水 倒出来（选填“能”或“不能”）。
17．沏茶过程中茶壶的温度升高，内能 ，这是通过 的方式改变了茶壶的内能；人们能闻到茶香，这是 现象。

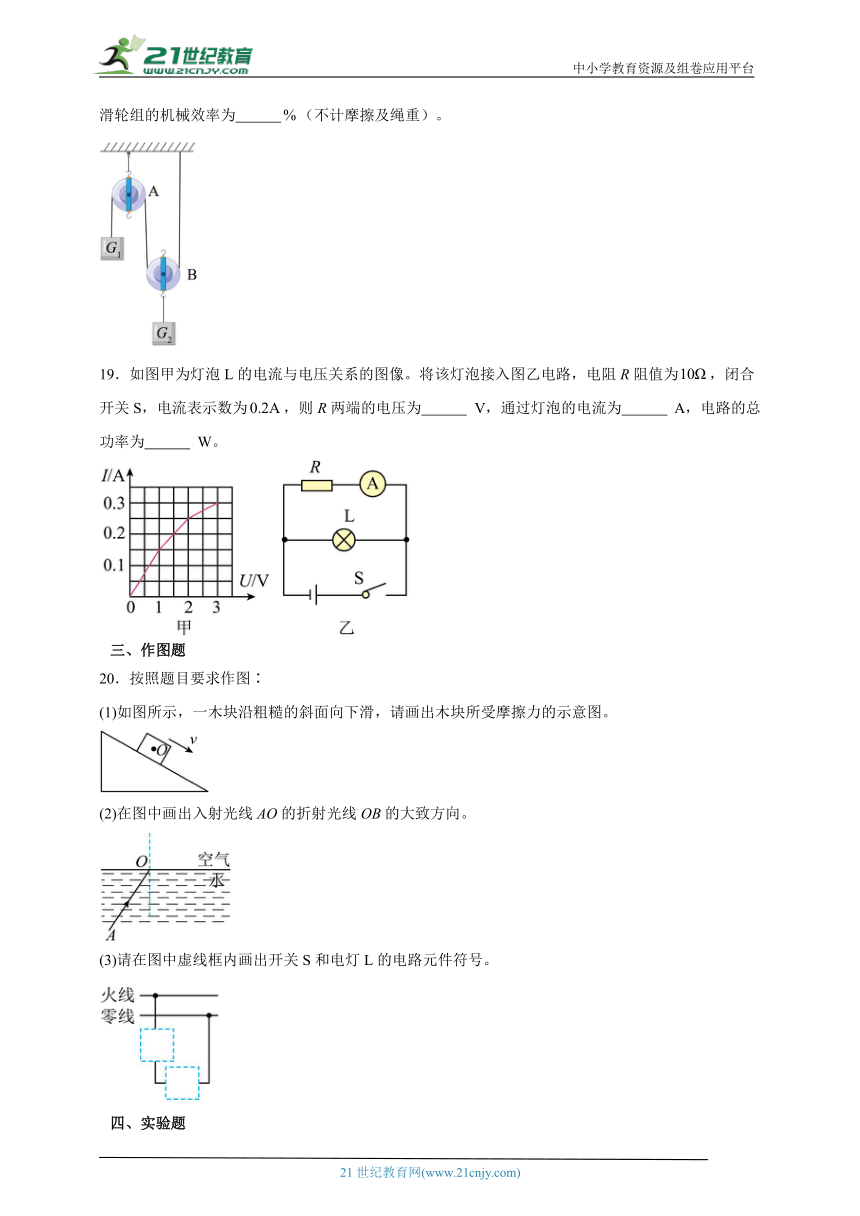

18．如图所示的滑轮组中，能够省力的是滑轮 （选填“A”或“B”）；已知物重，动滑轮重60N，滑轮组能保持平衡，则物重G1= N；取下，用手拉动绳子将匀速提升，滑轮组的机械效率为 （不计摩擦及绳重）。
19．如图甲为灯泡L的电流与电压关系的图像。将该灯泡接入图乙电路，电阻R阻值为，闭合开关S，电流表示数为，则R两端的电压为 V，通过灯泡的电流为 A，电路的总功率为 W。
三、作图题
20．按照题目要求作图∶
(1)如图所示，一木块沿粗糙的斜面向下滑，请画出木块所受摩擦力的示意图。
(2)在图中画出入射光线AO的折射光线OB的大致方向。
(3)请在图中虚线框内画出开关S和电灯L的电路元件符号。
四、实验题
21．小明用如图甲是“测量小灯泡电阻”的实验电路，电源电压恒为3V，小灯泡的额定电压为2.5V。
(1)连接电路时，开关应处于 状态；闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，出现这一现象的原因可能是 ；
(2)移动滑片P到某一位置，电压表的示数如图乙所示，此时灯泡两端的电压为 V。要测量小灯泡正常发光时的电阻，应将图甲中滑动变阻器的滑片P向 （选填“左”或“右”）端移动，使电压表的示数为2.5V；
(3)移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U图像，由图像可计算出小灯泡正常发光时的电阻是 Ω；
(4)在多次测量中还发现：当电压表的示数增大时，电压表与电流表的示数之比在增大，造成这一现象的原因是 ；
(5)小明经过思考，将甲图中滑动变阻器替换为电阻箱，同时去掉电流表，也可以测量灯泡的电阻。若电源电压为U0保持不变，当电阻箱阻值调为R时，电压表示数为U，则此时小灯泡的电阻为 （用字母表示）。
22．按要求填空；
(1)为了探究平面镜成像特点，小薇同学准备了白纸、薄玻璃板、刻度尺、光屏和A、B两支大小相同的蜡烛：
①实验时，薄玻璃板需 放置在水平桌面上；
②如图甲所示，点燃蜡烛A，她应从蜡烛 （选填“A”或“B”）所在一侧观察蜡烛A的像，同时用蜡烛B与蜡烛A的像重合并记录位置；
③使用刻度尺的目的是便于比较像与物到平面镜的 是否相等。
(2)用如图乙所示装置“探究冰熔化时温度的变化规律”：
①将碎冰装入试管中，安装好器材开始实验。熔化过程中试管中的碎冰逐渐变少，此过程碎冰吸收热量，温度 ；
②图丙是实验过程中某时刻温度计示数，此时温度为 ℃；
③实验结束后烧杯中的水没有沸腾，但水面却降低了，原因是水温升高，蒸发 （选填“加快”或“减慢”）。
23．小强和小何测量某品牌牛奶的密度：
(1)将托盘天平放在 桌面上，游码移至标尺左端 处，此时发现天平指针偏向分度盘左边，小强同学应将横梁上的平衡螺母向 （选填“左”或“右”）调动，才可以使天平横梁水平平衡；
(2)他们进一步实施的操作步骤如下：
A．测出空烧杯质量m1=33.2g；
B．将该牛奶倒一部分在烧杯中，天平的示数如图甲所示，则牛奶和烧杯的总质量m2= g；
C．将烧杯中的牛奶再全部倒入量筒中，测出牛奶体积；
据此求得该品牌牛奶的密度 g/cm3。
(3)经过分析，两位同学很快发现上述实验操作步骤有不足之处： ，导致所测得该品牌牛奶密度数据比该牛奶真实的密度数据 （选填“偏大”或“偏小”）；
(4)小何在家里用两个大小不同的圆柱形薄壁厚底玻璃杯、水和刻度尺进行了如下的实验步骤：
①在大玻璃杯中装入适量的水，空的小杯竖直漂浮在水中。如图乙所示，测出小玻璃杯浸入大杯中水的深度为；
②将适量的牛奶缓慢倒入小玻璃杯中，小杯仍然竖直漂浮。如图丙所示，测出小玻璃杯中牛奶的深度为，小玻璃杯浸入大杯中水的深度为。则 （选填“＞”“=”或“＜”）；（已知）
24．小巴同学利用如图甲所示电路测定小灯泡的功率。被测小灯泡的额定电压为2.5V，电阻约为10Ω左右。实验室有如下器材：电源（电压为6V）、电流表（0~0.6A、0~3A）、电压表（0~3V、0~15V）、开关各一个、导线若干、滑动变阻器两只：R1（20Ω 0.5A）、R2（50Ω 0.5A）。
（1）在小巴所连接的电路中，有一根导线还没有连接好，请你帮他完成电路的连接（要求：滑动变阻器滑片向右移动，灯泡亮度变亮，其他的导线不要变动，导线不能交叉）；( )
（2）实验前在检查仪器时，发现电流表指针如图乙所示，则接下来的操作是 。正确连接电路闭合开关后，发现无论怎样移动滑动变阻器滑片，灯泡都不亮，电压表示数接近6V，电流表示数几乎为0，电路的故障可能是 （选填“灯短路”“灯断路”）
（3）排除电路故障后，闭合开关，改变滑动变阻器的阻值，多次测量，小巴画出了小灯泡中电流随其两端电压变化的关系图象（如图丙），则小灯泡的额定功率为 W。在多次测量中，小巴还发现：当电压表的示数增大时，电压表与电流表的示数之比 （选填“变大”、“变小”或“不变”）；
（4）灯泡的功率测量完毕，小巴用5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻更换电路中的灯泡，探究电流跟电阻的关系，得到如图丁所示的电流I随电阻R变化的图象，则小巴应选用滑动变阻器 （选填“R1或“R2”）。若某次实验中滑动变阻器连入的阻值为28Ω，则所选定值电阻的阻值为 Ω；
（5）小蜀同学用另外一套仪器在探究电流跟电阻的关系时，保持了滑动变阻器滑片位置不变，只在R处换接上不同阻值的定值电阻，实验多次得出下面的数据记录表格。经过仔细分析，他有了新的发现：可以将电流表改成直接读出电阻值的欧姆表，请你帮他说出0.1A处应该刻成 Ω。
次数 1 2 3 4 5
电阻R/Ω 5 15 20 40
电流I/A 0.50 0.30 0.25 0.15 0.10
五、计算题
25．如图所示是小明最喜爱的用于锻炼臂力的健身拉力器结构示意图。小明每次向下拉动拉杆时，拉力为250N，在0.4s内使质量为20kg的配重块匀速升高到40cm后放手，让其自由落下。（不计拉杆和绳的重力，g取10N/kg）求：
(1)小明拉动拉力器的功率；
(2)小明拉动拉力器过程中克服摩擦所做的功；
(3)在小明锻炼过程中拉力器的机械效率。
26．物理项目化学习活动中，某科技小组的同学设计了测量小汽车油箱内油量的装置模型，如图甲。模型中电源电压为12V，R0是阻值为20Ω的定值电阻，压敏电阻Rx在一定范围内的阻值与所受压力的关系如图乙所示，油量表（实质上是电流表）量程为0~150mA。当油箱中的油全部消耗完时，电流表示数I1=60mA。汽油的密度为0.75g/cm3，g取10N/kg。求：
(1)油箱受到的重力为多少？
(2)当油箱中加入40L的汽油时，电流表的示数为多少？
(3)为保护电路安全，该压敏电阻最大可以承受压力为多少牛？
六、科普阅读题
27．阅读短文，回答问题∶
主动式空气净化器
净化器的工作原理为∶机器内的马达带动风扇使室内空气循环流动，污染的空气通过机内的空气过滤网后，各种污染物被吸附。主动式空气净化器还会在出风口加装负离子发生器，将空气不断电离，产生大量负离子，被微风扇送出，形成负离子气流，达到清洁、净化空气的目的。
下表为某型号的主动式空气净化器的参数。CADR是反映其净化能力的性能指标，CADR值越大，其净化效率越高。利用CADR值，可以评估其在运行一定时间后，去除室内空气污染物的效果。可按下列公式计算CADR＝2.4V/ t（V∶房间容积；t∶空气净化器使房间污染物的浓度下降90%运行的时间）。洁净空气量是指1h净化空气的体积，净化效率等于净化前后空气中有害气体浓度的差与净化前有害气体浓度的百分比。
额定功率 60W CADR 600m3/h 声强范围 34-64dB
模式 睡眠 静音 I Ⅱ Ⅲ 强劲
工作挡位 待机 1挡 2挡 3挡 4挡 5挡 6挡
功率(W) 0.9 23 44 75 103 123 148
洁净空气量(m^3/h) 120 240 360 500 610 760
(1)下列说法正确的是 ；
A．输入净化器中的功率越大，消耗的电能越多
B．净化器CADR值越小，越节能
C．机器内的马达工作时，将电能主要转化成机械能
D．气流外侧的颗粒物也被吸入净化器，是因为气流处流速大压强大的缘故
(2)空气净化器工作时，污染空气中的颗粒物接近带有负电荷的金属网时受到强烈的吸引力，这主要是因为 ；
(3)如果室内面积为60m2，房间的高度为3m，则该空气净化器使房间污染物的浓度下降90%，理论上需要 h；
(4)某次单独使用空气净化器10min，消耗电能是4.5×104J，则该空气净化器在 挡工作；若出风口的面积为0.2m2，则在该挡位下工作时风速为 m/s；
(5)利用气敏电阻可以检测空气质量，如图乙所示为检测电路，定值电阻R0，电源电压恒为28V；如图丙所示为气敏电阻阻值随空气中有害气体浓度β的变化曲线。现用此电路检测该型号净化器的净化效率∶净化器启动前，检测电路中电流表的示数为0.7A，此时空气中有害气体浓度是 μg/m3，净化器正常使用30min后，检测电路的电流变为0.1A，则该空气净化器的实际净化效率为 %。
参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 D D A D C D B D C C
题号 11 12
答案 C C
1．D
【分析】曲杆光滑且不计空气阻力，所以机械能是守恒的；动能由物体的速度和质量决定，势能由物体的高度和质量决定，动能与重力势能可以相互转化；惯性是物体保持原来运动状态的性质，据以上内容即可解答．
【详解】（1）质量为m的小环在光滑曲杆上，从某点A静止释放后沿曲杆运动，不计空气阻力，小环的运动过程中机械能是守恒的．
由A到B，小环的重力势能转化为动能，动能增加，机械能保持不变，故D正确；
由B到C点动能转化为重力势能，重力势能增加，故C错误；
由C到D重力势能转化为动能，由于机械能守恒，所以只要A点高于C点高度，小环就能到达C点，从而到到达D点，故A错误；
（2）小环到达D后，由于惯性会继续沿CD方向运动一段距离，即做曲线运动，故B错误．
故选D．
【点睛】本题考查的是动能和重力势能的相互转化问题，由于是光滑的曲面，所以在能量的转化过程中，总能量是守恒的．
2．D
【详解】BC．由题意可知，AB、BC两端的电压相等，说明两个小灯泡是同一个规格的，所以换用另一量程、对换L1和L2的位置还会得出AB、BC两端的电压相等的结论，结论仍不具有普遍性，故BC不符合题意；
AD．为了使实验结论具有普遍性，避免偶然性，应该更换不同规格的小灯泡，多测出几组电压值，分析数据，总结规律，这样的结论才具有科学性、普遍性，故A不符合题意，D符合题意。
故选D。
3．A
【详解】A．安装家庭电路以前，先安装电能表，再安装总开关，电能表是用来测量电路消耗电能的仪表，故A正确；
B．电热毯内的电阻丝断了，如果直接接上，将会导致电阻丝电阻变小，功率变大，造成火灾，故B错误；
C．当电路因故障导致保险装置断开时，应先寻找发生故障的原因，然后再更换保险丝或使空气开关复位，故C错误；
D．家用电器或电线着火时，首先应断开开关，然后再灭火，故D错误。
故选A。
4．D
【详解】A． 预热汤锅时，汤锅吸收热量，内能在增加，故A正确，不符合题意；
B． 沸腾前，鸡蛋汤吸收热量，内能增大，是通过热传递的方式改变汤的内能，故B正确，不符合题意；
C． 在加热过程中，燃气的质量减小，但燃气的热值不变，故C正确，不符合题意；
D． 锅把手通常用塑料制成，是因为塑料的导热性不好，故D错误，符合题意。
故选D。
5．C
【详解】A．内能是物体本身的一种性质，任何物体在任何情况下都具有内能，故A错误；
B．热量是一个过程量，发生在热传递的过程中，所以在描述热量时不能说“含有”的热量是多少，故B错误；
C．金刚钻的硬度比瓷器的硬度大的多，所以能钻动瓷器，故C正确；
D．白雾是由于干冰升华吸收了热量，使空气中的水蒸气液化形成的液体的小水滴，故D错误。
故选C。
6．D
【详解】A．一名普通中学生质量大约50kg，重力约为500N，故A不符合题意；
B．正常步行速度大约1.1m/s，合3.96 km/h，故B不符合题意；
C．人体电阻大约在2kΩ左右；皮肤出汗时，约为lkΩ左右；皮肤有伤口时，约为800Ω左右，故C不符合题意；
D．一名中学生对地面压力大约500N，双脚与地面接触面积大约0.04m2，根据可得中学生对地面压强大约为12500Pa，故D符合题意。
故选D。
7．B
【详解】A．改变内能的方式有两种：做功和热传递。飞船“燃烧”是通过做功的方式增加了内能，故A错误；
B．一种形式的能转化为另一种形式的能是通过做功的方式。飞船摩擦的过程是做功的过程，此时机械能转化为内能，故B正确；
CD．飞船外壳上的烧蚀层先熔化后汽化，能吸收大量的热，保护了飞船，故CD错误。
故选B。
8．D
【详解】①厚玻璃筒内的气体被压缩时，活塞对气体做功，瓶内气体温度升高，气体的内能增加，故①不符合题意；②盒内的气体推动盖飞出时，气体对盖做功，气体的内能化为盖的机械能，盒内气体内能减小，故②符合题意；被弯折的铁丝发热，是人对铁丝做功，将机械能转化为内能，故③不符合题意；④汽缸内的气体推动活塞向下运动时（即做功冲程），内能转化为机械能，气体的内能减小；故④符合题意。
故ABC不符合题意，D符合题意。
故选D。
9．C
【详解】A．由图可知，两灯泡串联，如果灯泡L2短路，则L1发光，L2不发光；将电压表与L2并联时，电压表相当于与导线并联无示数，故A不符合题意；
B．如果灯泡L2断路，两只灯泡都不能发光，故B不符合题意；
C．在串联电路中，用电器两端电压与其阻值成正比，如果灯泡L2电阻太小，则两端电压很小，所以不发光；将电压表与L2并联时，测量L2两端电压有示数，故C符合题意；
D．在串联电路中用电器两端电压与其阻值成正比，如果灯泡L2电阻太大，则两端电压很大，L2会发光，故D不符合题意。
故选C。
10．C
【分析】使用测电笔辨别火线和零线时，手接触笔尾金属体，笔尖接触导线，氖管发光，说明接触的是火线．
【详解】如图电路，c、d两点连接零线，测电笔不会发光；若电路正常，b点位置是与火线连通的，使用测电笔测量时，应会亮；而实际只有测a点时氖管发光，说明a、b两点间存在断路，即开关处存在断路．
故选C．
11．C
【详解】A．煤、石油、天然气属于一次能源，且均为不可再生能源，故A错误；
B、电视机在待机状态下也消耗电能，故B错误；
C．超导材料的特点就是在温度很低时电阻为零．当电阻为零时用超导材料传输电能可以减少电能损耗，用作输电导线或制作电动机线圈等，故C正确；
D．核电站中的核反应堆发生的是可控制的核裂变，产生的核废水不可以直接倒入大海，故D错误。
故选C。
12．C
【分析】（1）当R1、R2串联时，通过两电阻的电流相等，根据电阻消耗的功率关系和P＝I2R确定两电阻之间的关系；根据电阻的串联特点和欧姆定律表示出电路中的电流，根据P＝I2R表示出R2消耗的功率．
（2）当R1、R2并联在同一电源两端时，根据并联电路的电压特点和求出R1消耗的功率，根据欧姆定律得出通过两电阻的电流关系；
根据求出R2消耗的电功率，进一步得出两电阻消耗的总功率．
【详解】（1）R1、R2串联时，通过两电阻的电流相等，由题知P2=4P1，
所以，由P=I2R知道，R2=4R1，即 ，故A错误；
（2）当R1、R2并联在同一电源两端时，因为并联电路各支路两端的电压相等，
所以由I=知道，并联时通过R1与R2的电流之比I1′：I2′=R2：R1=4：1．故B错误；
（3）①R1、R2串联时，由串联分压规律可知，它们的电压之比为U1：U2=R1：R2=1：4，
所以可知U2，U1=U，
则串联时R2的功率：P2 ；
所以
同理可得，串联时R1的功率是：P1，所以 ------------Ⅱ
②当R1、R2并联在同一电源两端时，它们两端的电压均等于电源电压U，
则此时R2消耗的功率：P2′=，故C正确；
此时R1消耗的功率：P1′；
电路消耗的总功率：P总′ ，故D错误，故选C．
【点睛】本题考查了串联电路和并联电路的特点以及欧姆定律、电功率公式的应用，关键是根据串联时两电阻消耗的功率得出电阻关系和表示出电阻R1消耗的电功率．
13． 中子 不可再生 核裂变
【详解】[1]原子核是由带正电的质子和不带电的中子组成的。
[2]核能会越用越少，不能在短期内从自然界得到补充，所以核能是不可再生能源。
[3]原子核能够发生核裂变或核聚变，都可以释放出大量的能量。核电站是利用核裂变来发电的。
14． 正 反射 直线传播
【详解】[1][2]平静的水面相当于一个平面镜，当“金湖公园”四个字的灯光亮起后，通过水面形成一个正立等大的虚像，平面镜成像原理属于光的反射。
[3]树木在夕阳的映照下的影子，是由于光的直线传播，树木挡住光线形成的。
15． 用电器的总功率过大 乙 火
【详解】[1]如甲图所示，电路中有电饭锅、电烤箱、空调等大功率电器一起使用，电路中用电器的总功率过大，造成干路电流过大。
[2]使用试电笔辨别火线和零线时，手指一定要接触笔尾金属体，不能接触笔尖金属体，故手拿试电笔方法正确的是乙图。
[3]当笔尖插入插座的插孔中时，氖管发光，说明此插孔中连接的是火线。
16． 连通器 变大 不能
【详解】[1]茶壶的壶身和壶嘴顶端开口，底部相连通，符合连通器的结构特征，根据连通器原理，装水后静止时壶嘴与壶身水面保持相平。
[2]由液体压强公式可知，向壶中加水过程中，水的深度h不断增加，水的密度不变，所以壶底受到水的压强变大。
[3]壶盖上有小孔时，壶内空间通过小孔与大气连通，壶内外气压相等，水在重力作用下可以顺利从壶嘴流出。当用手指堵住小孔，壶内气体被封死，往外倒水时，随着水的流出，壶内气体体积增大，壶内气体压强变小。而壶嘴处水面所受压强仍为大气压强，大于壶内气体压强，这时壶嘴处的水受到的压力向着壶里，因此水就不容易倒出来了。
17． 增加 热传递 扩散
【详解】[1][2]沏茶过程中茶壶吸收热量，温度升高，内能增加，这是通过热传递的方式改变茶壶的内能的。
[3]茶水散发出清香，说明茶的香味分子在不停地做无规则运动，这是扩散现象。
18． B 200 85
【详解】[1]由图可知，滑轮B随物体一起移动，是动滑轮，使用动滑轮能省力，但费距离。
[2]由图可知，，不计绳重及摩擦，物重为
[3]滑轮组的机械效率为
19． 2 0.25 0.9
【详解】[1]由图可知，闭合开关，R与L并联，电流表测量通过R的电流，已知电阻R的阻值为，当电流表示数为时，电阻R两端的电压为
[2]根据并联电路电压规律可知，电源电压为
根据并联电路电压规律可知，灯泡两端的电压为，由图甲可知，此时通过灯泡的电流为。
[3]由并联电路电流规律可知，干路电流为
电路消耗的总功率为
20．(1)
(2)
(3)
【详解】（1）木块沿粗糙的斜面向下滑，此时木块受到的是滑动摩擦力，滑动摩擦力的方向总是与物体相对运动方向相反，所以摩擦力的方向沿斜面向上，作用点为木块的重心O，故过O点沿斜面向上画有向线段，并标f表示摩擦力，作图如下：
（2）光从水中斜射向空气中，在交界面的O点发生折射，根据折射规律可知，折射光线远离法线，折射角大于入射角。故过O点做垂直界面的法线，然后在法线右侧的空气中做出折射光线，使折射角大于入射角，作图如下：
（3）根据安全用电的原则，控制电灯L的开关S应接在火线和用电器之间，故作图如下：
21．(1) 断开 滑动变阻器阻值太大
(2) 1.5 右
(3)12.5
(4)见解析
(5)
【详解】（1）[1]为了保护电路，连接电路时，开关应处于断开状态。
[2]图甲中，滑动变阻器与小灯泡串联连接，电压表测小灯泡两端的电压，电流表测电路中的电流。闭合开关，小灯泡不亮，电流表有示数，则电路没有断路，电压表有示数，则小灯泡没有短路，可能是变阻器接入电路的阻值太大，电路中的电流太小。
（2）[1]图乙知，电压表选用小量程，分度值为0.1V，示数为1.5V。
[2]小灯泡的额定电压为2.5V，要使小灯泡正常发光，据串联电路的分压特点，应减小变阻器接入电路的阻值，让其分得的电压减小，所以变阻器滑片应向右移动。
（3）由图丙知，小灯泡两端的电压为2.5V时，通过的电流为0.2A，正常发光时电阻
（4）实验中，电压表的示数增大时，电压表与电流表的示数之比增大，即小灯泡的电阻也增大，而此过程，据P=UI知，小灯泡的实际功率变大，温度升高，而灯泡电阻随温度升高。
（5）用电阻箱替换滑动变阻器，去掉电流表，其它连接不变，电压表示数为U时，电阻箱两端的电压
电路中的电流
小灯泡的电阻
22．(1) 垂直 A 距离
(2) 保持不变 4 加快
【详解】（1）①[1]探究平面镜成像特点的实验中，要使玻璃板竖直放置在水平桌面上，这样才能在水平方向找到像的位置。
②[2]平面镜成像是光的反射形成的，所以点燃蜡烛A，她应从蜡烛A所在一侧观察蜡烛A的像，所成的像是光射到玻璃板上发生反射形成的。
③[3]刻度尺是测量长度的工具，使用刻度尺的目的是便于比较像与物到平面镜的距离关系。
（2）①[1]冰是晶体，在熔化的过程中吸热，温度保持不变。
②[2]由图丙可知，温度计的分度值是1℃，液柱上表面在零刻度线以上，温度计的示数是4℃。
③[3]实验结束后，虽然烧杯中的水没有沸腾，但是水的温度较高的，蒸发较快，所以水面降低了。
23．(1) 水平 零刻度线 右
(2) 74.4 1.03
(3) 有部分牛奶会残留在烧杯内壁 偏大
(4)<
【详解】（1）[1][2][3]实验前，需要将天平放在水平桌面上，游码移至标尺左端零刻度线，此时发现天平指针偏向分度盘左边，平衡螺母相对于指针的调节规律是“左偏右调，右偏左调”，所以应将横梁上的平衡螺母向右调节，使横梁平衡。
（2）[1]由图甲可知，标尺分度值为0.2g，牛奶和烧杯的总质量m2=50g+20g+4.2g=74.4g
[2]牛奶的质量为m=m2-m1=74.4g-33.2g=41.2g
牛奶的密度为
（3）[1][2]将烧杯中的牛奶倒入量筒测量体积的时候，烧杯壁上一定沾有部分牛奶，从而导致所测体积偏小，质量不变，由可知测量牛奶的密度偏大。
（4）由图乙可知，小玻璃杯漂浮在水中，假设小玻璃杯的底面积为S，则小玻璃杯排开水的体积V排=Sh0，则小玻璃杯受到的浮力F浮=ρ液gV排=ρ水gSh0
根据物体的浮沉条件可知，小玻璃杯的重力G杯=F浮=ρ水gSh0
图丙中，牛奶的体积V牛奶=Sh1，小玻璃杯排开水的体积V排′=Sh2，此时小玻璃杯受到的浮力F浮′=ρ水gSh2，根据物体的浮沉条件可知F浮′=G杯+G牛奶=G杯+ρ牛奶V牛奶g
即ρ水gSh2=ρ水gSh0+ρ牛奶gSh1
所以ρ牛奶h1=ρ水h2-ρ水h0=ρ水(h2-h0)
由于ρ牛奶>ρ水，所以h124． 将电流表调零 灯断路 0.625 变大 R2 20 60
【详解】（1）[1]在测量小灯泡的功率时，需将滑动变阻器与小灯泡串联，电压表测小灯泡两端的电压，电流表测电路中的电流。变阻器的接线柱应一上一下接入电路中，当滑片向右移动时，灯泡变亮，说明此时电路中的电流变大，而电源电压保持不变，据欧姆定律知，电路中的总电阻变小，变阻器接入电路的阻值变小。所以变阻器下端的接线柱接在右侧。作图如下：
（2）[2]电流表在使用前，指针不在0刻度线上，所以接下来应先将电流表调零。
[3]实验所用电路是串联连接，闭合开关，电流表示数几乎为0，是电路中出现了断路，电压表示数接近电流电压6V，说明电压表与电源接触，所以是灯断路了。
（3）[4]由图丙知，小灯泡的电压为额定电压2.5V时，通过的电流为0.25A，所以小灯泡的额定功率
P=UI=2.5V×0.25A=0.625W
[5]由图丙知，当灯两端电压分别为0.5V、1.5V和2.5V时，通过的电流对应为0.1A、0.2A和0.25A，灯对应的阻值
所以当电压表的示数增大时，电压表与电流表的示数之比变大。
（4）[6]由图丁知，每组对应的电流与电阻的乘积是一个定值为2.5，说明定值电阻两端的电压保持为2.5V不变。滑动变阻器两端的电压
U滑=U总-U=6V-2.5V=3.5V
当定值电阻接入25Ω阻值时，据串联电路的分压特点知，变阻器接入电路的阻值最大，则有
R滑：25Ω=3.5V：2.5V
解得，R滑=35Ω，所以应选择R2变阻器。
[7]变阻器接入电路的阻值为28Ω，据串联电压的分压特点有
28Ω：R定=3.5V：2.5V
解得，所选定值电阻的阻值R定=20Ω。
（5）[8]由表格数据知，当电路中的电流分别为0.50A和0.30A时，接入电路的定值电阻的阻值分别为5Ω和15Ω，而电源电压保持不变，据欧姆定律有
(5Ω+R滑1)×0.50A=(15Ω+R滑1)×0.30A
解得，变阻器接入电路的阻值为R滑1=10Ω。电源电压
U总1=(5Ω+10Ω)×0.50A=7.5V
当电路中的电流为0.1A时，电路中的总电阻
定值电阻接入电路的阻值
R定1=R总-R滑1=75Ω-10Ω=65Ω
25．(1)
(2)
(3)
【详解】（1）图中均为定滑轮，则绳子自由端移动距离为
则小明拉动拉力器做功为
则小明拉动拉力器的功率
（2）小明拉动拉力器过程中有用功为
不计拉杆和绳的重力，则小明拉动拉力器过程中克服摩擦所做的功
（3）在小明锻炼过程中拉力器的机械效率
26．(1)50N
(2)0.12A
(3)500N
【详解】（1）分析电路可知，、串联，电流表测电路电流。当油箱中的油全部消耗完时，电流表示数I1=60mA，此时总电阻为
此时阻值为
由乙图可知，此时受到的压力为50N，则油箱受到的重力。
（2）40L的汽油的质量为
则汽油的重力为
此时受到的压力
由乙图可知，此时阻值为，则电流表的示数为
（3）由乙图可知，压力越大，阻值越小，则总电阻越小，根据，电流表示数越大。电流表量程为0~150mA，则电流最大为150mA，则此时总电阻最小为
则阻值最小为
由乙图可知，该压敏电阻最大可以承受压力为500N。
27．(1)C
(2)带电体能吸引轻小物体
(3)7.2
(4) 3 0.5
(5) 2.0 95
【详解】（1）A．输入净化器中的功率越大，由于工作时间未知，所以根据可知，不能判断消耗的电能的多少，故A错误；
B．净化器的能效比越大，即空气净化器洁净空气量与输入功率得比值越大，所以净化效率越高， CADR越大，越节能，故B错误；
C．机器内的马达工作时，消耗电能，将电能转化为机械能，故C正确；
D．气流外侧的颗粒物也被吸入净化器，是因为气流处流速大压强小的缘故，故D错误。
故选C。
（2）由于带电体具有吸引轻小物体的性质，因此污染空气中的颗粒物接近带有负电荷的金属网时受到强烈的吸引力。
（3）由表格中数据得，该空气净化器净化空气量为600m3/h，即每小时净化空气600m3，该房间内空气的体积为
根据CADR＝2.4V/ t=600m3/h得，净化时间为
（4）[1]单独使用空气净化器10min，消耗电能是4.5×104J，净化的功率为
据表可知，处于3挡。
[2]若出风口的面积为0.2m2，由得，空气柱的长度
风速为
（5）[1]由电路图可知，R0与R串联，检测电路中电流表的示数为I=0.7A，由得，电路中的总电阻为
则气敏电阻的阻值为
据丙图可知，此时空气中有害气体浓度是2.0μg/m3。
[2]当检测电路的电流为0.1A时，电路中的总电阻为
则气敏电阻的阻值为
据丙图可知，此时空气中有害气体浓度是0.1μg/m3，由题意知，净化效率等于净化前后空气中有害气体浓度的差与净化前有害气体浓度的百分比，则该空气净化器的实际净化效率为
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)

展开更多......

收起↑
