(共56张PPT)
第2章 微粒间相互作用与物质性质
第2节 共价键与分子的空间结构
第1课时 分子空间结构的理论分析
第*页
研习任务一 杂化轨道理论

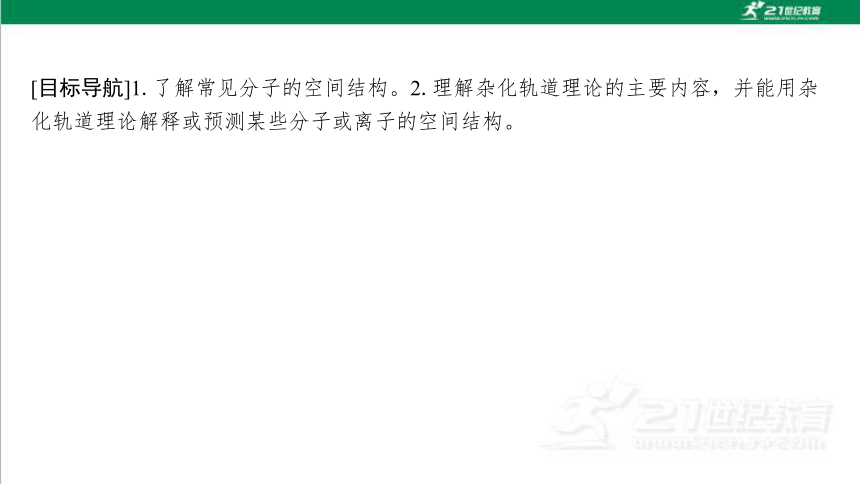

[目标导航]1.了解常见分子的空间结构。2.理解杂化轨道理论的主要内容,并能用杂 化轨道理论解释或预测某些分子或离子的空间结构。

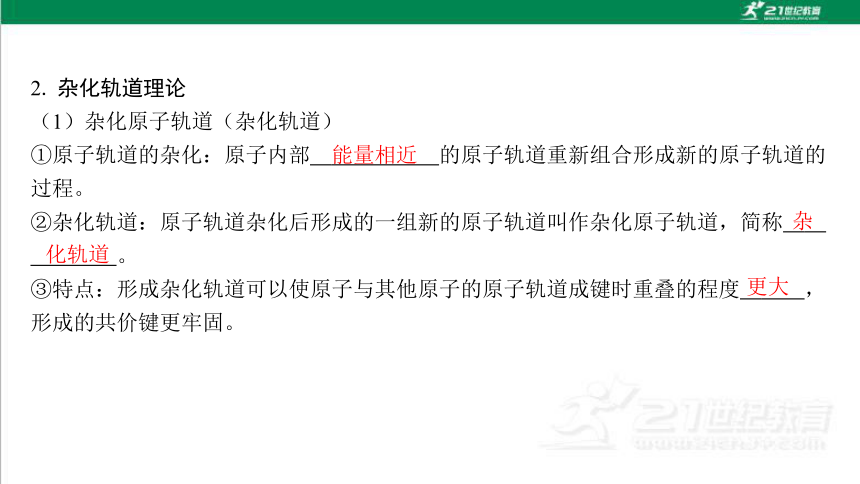

一、杂化轨道理论

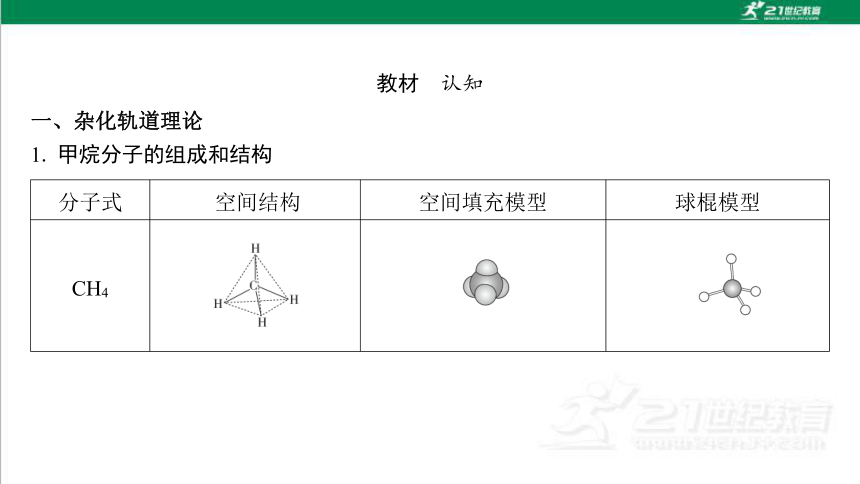

1. 甲烷分子的组成和结构
分子式 空间结构 空间填充模型 球棍模型
CH4
教材 认知
能量相近

化轨道

大

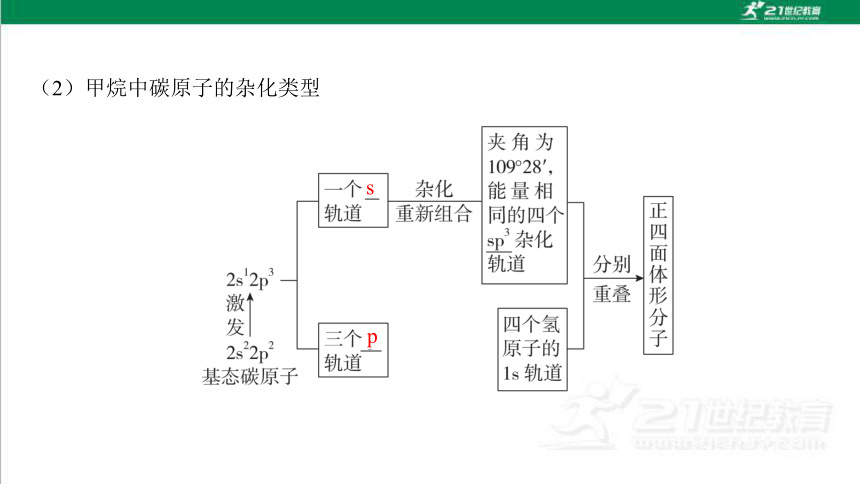

(2)甲烷中碳原子的杂化类型
s
p

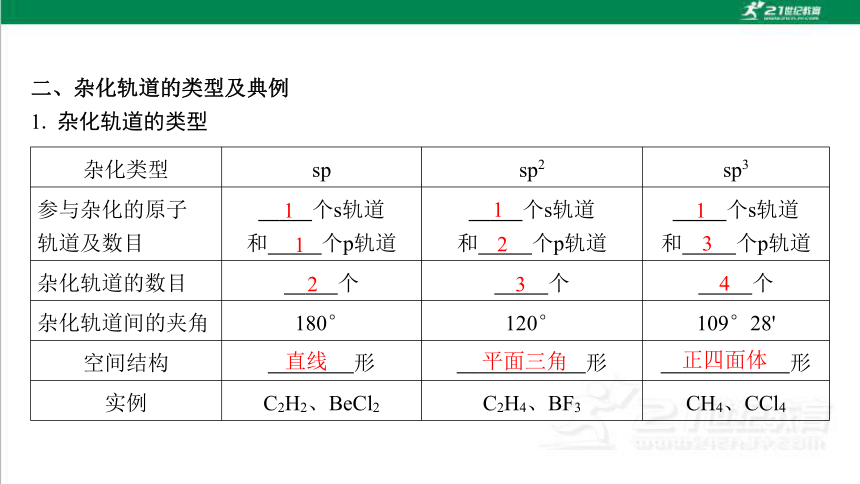

二、杂化轨道的类型及典例
1. 杂化轨道的类型
杂化类型 sp sp2 sp3
参与杂化的原子 轨道及数目  1 个s轨道
和  1 个p轨道  1 个s轨道
和  2 个p轨道  1 个s轨道
和  3 个p轨道
杂化轨道的数目  2 个  3 个  4 个
杂化轨道间的夹角 180° 120° 109°28'
空间结构  直线 形  平面三角 形  正四面体 形
实例 C2H2、BeCl2 C2H4、BF3 CH4、CCl4
1
1
1
2
1
3
2
3
4
直线
平面三角
正四面体

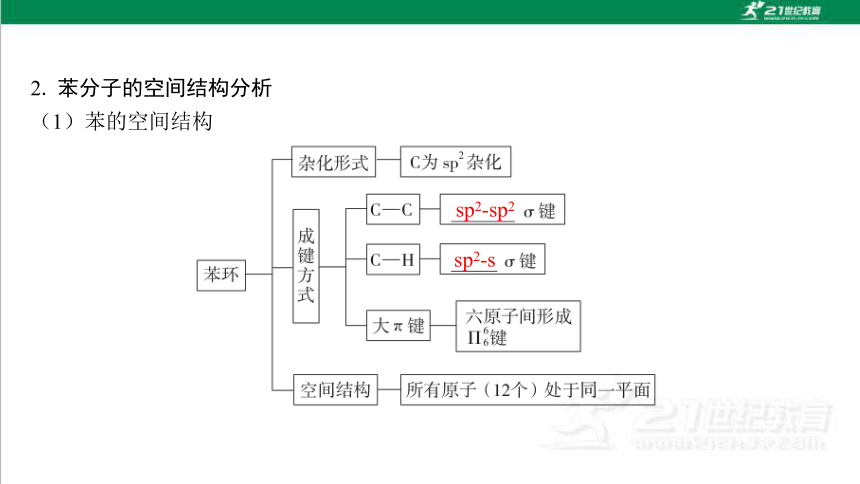

2. 苯分子的空间结构分析
(1)苯的空间结构

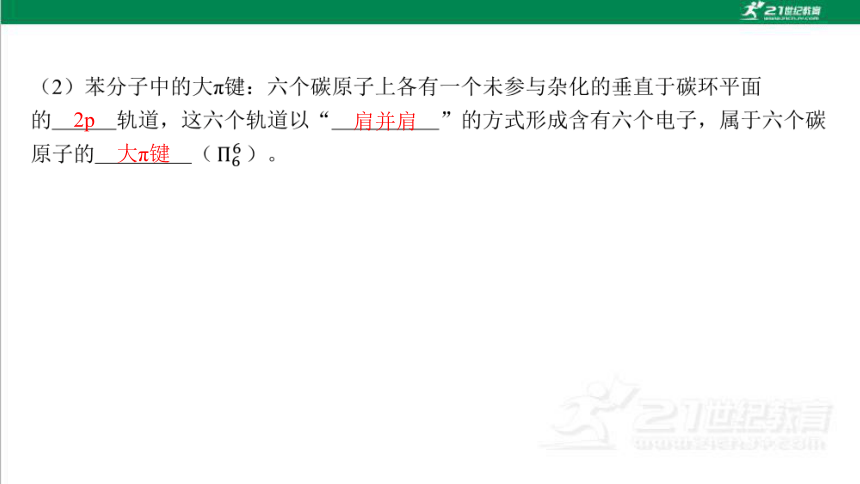

sp2-sp2
sp2-s
2p
肩并肩
大π键

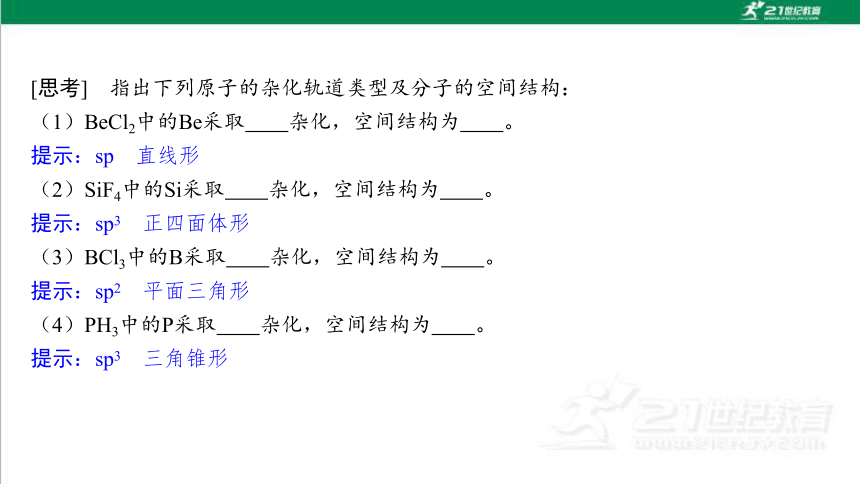

[思考] 指出下列原子的杂化轨道类型及分子的空间结构:
(1)BeCl2中的Be采取   杂化,空间结构为   。
提示:sp 直线形
(2)SiF4中的Si采取   杂化,空间结构为   。
提示:sp3 正四面体形
(3)BCl3中的B采取   杂化,空间结构为   。
提示:sp2 平面三角形
(4)PH3中的P采取   杂化,空间结构为   。
提示:sp3 三角锥形
×


×

探究 活动

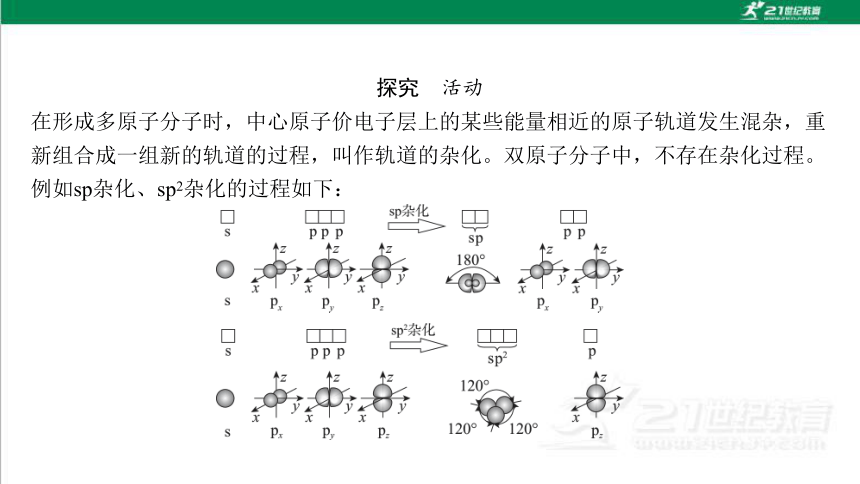

在形成多原子分子时,中心原子价电子层上的某些能量相近的原子轨道发生混杂,重 新组合成一组新的轨道的过程,叫作轨道的杂化。双原子分子中,不存在杂化过程。 例如sp杂化、sp2杂化的过程如下:
(1)观察上述杂化过程,分析原子轨道杂化后,数量和能量有什么变化?
提示:形成的杂化轨道数目与参与杂化的原子轨道数目相同,但能量不同。s轨 道与p轨道的能量不同,杂化后形成的一组杂化轨道能量相同。
(2)2s轨道与3p轨道能形成sp2杂化轨道吗?
提示:不能。只有能量相近的原子轨道才能形成杂化轨道。2s与3p不在同一能 级组,能量相差较大。
重点 讲解
1. 杂化轨道理论要点
(1)能量相近
原子在成键时,同一原子中能量相近的原子轨道可重新组合成杂化轨道。
(2)数目不变
形成的杂化轨道数与参与杂化的原子轨道数相等。
(3)成键能力增强
杂化改变原有轨道的形状和伸展方向,使原子形成的共价键更牢固。
(4)排斥力最小
杂化轨道为使相互间的排斥力最小,故在空间取最大夹角分布,不同的杂化轨道伸展 方向不同。
(5)杂化轨道只用于形成σ键或用于容纳未参与成键的孤电子对。
(6)未参与杂化的p轨道可用于形成π键。
2. 判断中心原子杂化轨道类型的四种方法
(1)根据杂化轨道数目判断
杂化轨道数目 2 3 4
杂化类型 sp sp2 sp3
(2)根据杂化轨道的空间分布判断
①若杂化轨道在空间的分布为正四面体或三角锥形,则中心原子采取sp3杂化。
②若杂化轨道在空间的分布呈平面三角形,则中心原子采取sp2杂化。
③若杂化轨道在空间的分布呈直线形,则中心原子采取sp杂化。
④若分子的空间结构为V形,则分子的中心原子采取sp2杂化或sp3杂化。
(3)根据杂化轨道之间的夹角判断
①若杂化轨道之间的夹角为109°28',则中心原子采取sp3杂化。
②若杂化轨道之间的夹角为120°,则中心原子采取sp2杂化。
③若杂化轨道之间的夹角为180°,则中心原子采取sp杂化。
(4)有机物中碳原子杂化类型的判断:饱和碳原子采取sp3杂化,连接双键的碳原子 采取sp2杂化,连接三键的碳原子采取sp杂化。
研习 经典
A. 杂化轨道可用于形成σ键,也可用于形成π键
B. 杂化轨道可用来容纳未参与成键的孤电子对
C. CH4中C原子的sp3杂化轨道是由C原子的3个p轨道与H原子的1个s轨道杂化而成的
D. 在乙烯分子中1个碳原子的3个sp2杂化轨道与3个氢原子的s轨道重叠形成3个C—H σ键
解析:杂化轨道只用于形成σ键或用来容纳未参与成键的孤电子对,不能用来形成π 键,A错误,B正确。CH4中C原子的4个sp3杂化轨道是由C原子的1个2s轨道和3个2p轨 道杂化而成的,C错误。在乙烯分子中,1个碳原子的2个sp2杂化轨道与2个氢原子的 1s轨道重叠形成2个C—H σ键,剩下的1个sp2杂化轨道与另一个碳原子的sp2杂化轨道 重叠形成1个C—C σ键,D错误。
B
A. 乙醛( ) B. 丙烯腈( )
C. 甲醛( ) D. 丙炔( )
解析:乙醛中甲基的碳原子采取sp3杂化,醛基中的碳原子采取sp2杂化;丙烯腈 中碳碳双键的两个碳原子均采取sp2杂化,另一个碳原子采取sp杂化;甲醛中碳 原子采取sp2杂化;丙炔中甲基的碳原子采取sp3杂化,碳碳三键中的两个碳原子 均采取sp杂化。
A
A. 凡是中心原子采取sp3杂化轨道成键的分子,其空间结构都是正四面体形
B. CH4分子中的sp3杂化轨道是由4个H原子的1s轨道和C原子的2p轨道组合起来而形成 的
C. sp3杂化轨道是由一个原子中能量相近的1个s轨道和3个p轨道重新组合而形成的一 组能量相同的新轨道
D. 凡是AB3型的共价化合物,其中心原子A均采取sp3杂化成键
解析:中心原子采取sp3杂化的分子,其空间结构可能是正四面体形,也可能是三角 锥形(如NH3),也可能是V形(如H2O),A错误。CH4分子中的sp3杂化轨道是由C 原子的一个2s轨道与三个2p轨道杂化而成的,B错误。AB3型的共价化合物,A原子可 能采取sp2杂化(如BF3)或sp3(如NH3)杂化,也可能是其他杂化方式,D错误。
C
A. 中心原子的杂化轨道可用于形成σ键和容纳孤电子对
B. 轨道杂化前后轨道数目可以相等,也可以不相等
C. 杂化轨道成键时,要满足原子轨道最大重叠原理、最小排斥原理
D. 杂化轨道可分为sp、sp2、sp3杂化等
解析:中心原子形成的杂化轨道只用于形成σ键和容纳孤电子对,而形成π键的电子不 占据中心原子的杂化轨道,A正确;杂化轨道成键时,要满足原子轨道最大重叠原 理、最小排斥原理,这样形成的分子才最稳定,C正确。
B
A. sp杂化 B. sp2杂化 C. sp3杂化 D. sp4杂化
解析:p能级只有3个轨道,不可能有sp4杂化。
D
第*页
研习任务二 典型分子的空间结构
教材 认知
1. CH4分子的空间结构
CH4分子中碳原子的杂化过程如图:
σ
正四面体形
2. 乙烯分子的空间结构
乙烯分子中碳原子的杂化过程如图:
σ
σ
肩并肩
π
乙烯分子中的σ键 乙烯分子中的π键
3. 乙炔分子的空间结构
乙炔分子中碳原子的杂化过程如图:
σ
σ
肩并肩
两
π
4. NH3分子的空间结构
(1)NH3分子为三角锥形,分子中N—H键的键角为107.3°,分子空间结构如 图所示。
(2)NH3分子中N原子的杂化类型及成键情况:
109°28'
5. 杂化轨道类型与分子空间结构的关系
sp3
2
1
角形
三角锥形



探究 活动
(1)如何用杂化轨道理论解释BeCl2分子的空间结构?
提示:基态铍原子的核外电子排布式为1s22s2,从表面上看铍原子似乎不能形成 共价键,但是在激发态下,铍原子2s轨道上的一个电子可以进入2p空轨道,经过杂化 形成两个sp杂化轨道,如图1所示。
铍原子的两个sp杂化轨道分别与两个氯原子的 3p轨道重叠形成两个sp-p σ键。由于杂化轨道 间的夹角为180°,所以BeCl2分子的空间结构 为直线形,如图2所示。
(2)NH3、CH4两分子中,N、C原子都采用sp3杂化,为什么NH3分子空间结构是三 角锥形,CH4分子是正四面体形?
提示:形成的4个sp3杂化轨道中,NH3分子中只有三个杂化轨道与H原子的1s轨 道重叠成键。另1个杂化轨道中有1对孤电子对不参与成键,但对成键电子对有较强的 排斥作用,使3个N—H键键角变小,成为三角锥形。而CH4分子中4个sp3杂化轨道分 别与4个H原子的1s轨道重叠形成共价键,轨道夹角=共价键键角=109°28',故CH4 为正四面体形。
研习 经典
A. 都是直线形结构
B. 中心原子都采取sp杂化
C. NH3为三角锥形结构,CO2为直线形结构
D. N原子和C原子上都没有孤电子对
解析:NH3和CO2分子的中心原子N、C分别采取sp3杂化、sp杂化,但NH3分子的N原 子上有1对孤电子对未参与成键,根据杂化轨道理论,NH3的空间结构应为三角锥 形,CO2的空间结构为直线形。
C
A. sp2 sp2 B. sp3 sp3 C. sp2 sp3 D. sp sp3
C
A. CHCl3是正四面体形结构,中心原子碳原子为sp3杂化
B. H2O分子中氧原子为sp2杂化,其分子空间结构为角形
C. 二氧化碳中碳原子为sp杂化,为直线形分子结构
C
4. 判断下列中心原子的杂化轨道类型(标“·”的原子为中心原子)。
微粒 杂化轨道数 杂化轨道类型
解析:杂化轨道数为2时,杂化方式为sp,杂化轨道数为3时,杂化方式为sp2,杂化轨 道数为4时,杂化方式为sp3。
4
sp3
3
sp2
4
sp
3
sp3
4
sp3
 4
A. sp3杂化轨道中轨道数为 4,且4个杂化轨道能量相同
B. 杂化轨道既可能形成σ键,也可能形成π键
C. 杂化轨道不能容纳孤电子对
D. sp2杂化轨道最多可形成2个σ键
解析:杂化前后轨道数目不变,杂化后轨道能量相同,因此sp3杂化轨道中轨道数为 4,且4个杂化轨道能量相同,故A正确;杂化轨道只能形成σ键,π键是未参与杂化的 p轨道形成的,故B错误;杂化轨道可以容纳孤电子对,比如氨气,故C错误;sp2杂化 轨道数目有3个,因此最多可形成3个σ键,故D错误。
A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
解析:sp杂化轨道夹角为180°,sp3杂化轨道夹角为109°28',sp2杂化轨道夹角为 120°,C项属于未杂化的p轨道。
D
1
2
3
4
5
6
7
8
9
10
11
12
13
14
①CH4 ②NH3 ③CF4 ④SiH4 ⑤C2H4
A. ①②③ B. ①③④ C. ②④⑤ D. ①③⑤
B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
A. 甲醛分子中有4个σ键
B. 甲醛分子中的碳原子为sp3杂化
C. 甲醛分子中的氧原子为sp杂化
D. 甲醛分子为平面三角形,有一个π键垂直于三角形平面
解析:甲醛分子为平面三角形,所以中心原子碳应为sp2杂化,形成三个杂化轨道, 分别与氧原子和两个氢原子形成3个σ键,还有一个未参与杂化的p轨道与氧原子形成π 键,该π键垂直于杂化轨道的平面。
D
1
2
3
4
5
6
7
8
9
10
11
12
13
14
A. 三种微粒所含有的电子数相等
B. 三种微粒中氮原子的杂化方式相同
C. 三种微粒的空间结构相同
C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
A. 含有四个原子的分子的空间结构不可能为正四面体形
B. 分子式为AB2的分子的空间结构一定为角形
D. 苯分子中含有大π键,不能使酸性KMnO4溶液褪色
D
1
2
3
4
5
6
7
8
9
10
11
12
13
14
A. 乙炔分子中,每个碳原子都有2个未杂化的2p轨道形成π键
B. sp3杂化轨道是由能量相近的1个s轨道和3个p轨道重新组合形成的4个能量不同的 sp3杂化轨道
C. 凡中心原子采取sp2杂化的分子,其分子空间结构都是平面三角形
D. 氨分子中有1对未参与杂化的孤电子对
A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
解析:乙炔分子的结构式为H—C≡C—H,中心原子碳原子采取sp杂化,每个碳原子 都有2个未杂化的2p轨道肩并肩重叠形成π键,A项正确;sp3杂化轨道是指同一电子层 内能量相近的1个s轨道和3个p轨道进行重新组合,形成能量相同的4个sp3杂化轨道, B项错误;中心原子采取sp2杂化且不含孤电子对的分子空间结构都是平面三角形,否 则不是,如二氧化硫分子中,硫原子采取了sp2杂化,但S原子上含有1对孤电子对, 所以SO2的空间构形为角形,C项错误;氨分子中氮原子为sp3杂化,形成4个sp3杂化 轨道,其中1个sp3杂化轨道已有2个电子,属于孤电子对,D项错误。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
A. 两种分子的电子数相同
B. NH3分子中N原子形成四个不等性杂化轨道,CH4分子中C原子形成4个等性杂化轨道
C. NH3分子中有1对未成键的孤电子对,而甲烷分子中没有孤电子对,两分子的空间 结构不同
D
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
A. NH3 平面三角形、sp3
B. CCl4 正四面体形、sp3
C. H2O 角形、sp2
D. C2H4 三角锥形、sp2
B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
①H2O ②NH3 ③CH4 ④PCl3 ⑤CO2 ⑥N2
A. 3种 B. 4种 C. 5种 D. 6种
解析:形成共价键时中心原子采用sp3杂化的分子有H2O、NH3、CH4、PCl3;CO2、N2 分子中的C、N原子均采用sp杂化。
B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
A. 碳铂中所有碳原子在同一平面上
B. 顺铂分子中氮原子的杂化方式是sp2杂化
C. 碳铂分子中sp3杂化的碳原子与sp2杂化的碳原子数目之比为2∶1
D. 1 mol 1,1-环丁二羧酸含有σ键的数目为12NA
C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
解析:根据碳铂的结构简式可知,与4个C相连的碳原子为sp3杂化,存在四面体形结 构,因此分子中所有碳原子不可能在同一平面上,A错误;顺铂分子中N原子形成4个 共价单键,因此杂化类型为sp3杂化,B错误;碳铂分子中sp3杂化的碳原子有4个,sp2 杂化的碳原子有2个,即数目之比为2∶1,C正确;由题中信息可知,1,1-环丁二羧 酸的结构简式为 ,可得1 mol此有机物含有σ键的数目为18NA,D错误。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
3∶1
sp2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
HC≡CH
CH3CH3
CH3CH  CHCH2C≡CH(答案合理即可)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
解析:水分子中的中心O原子形成2个σ键、含有2对孤电子对,杂化轨道数目为 4,为sp3杂化,所以分子空间结构为角形;COCl2中的中心C原子形成3个σ键、1个π 键,且无孤电子对,C原子采取sp2杂化。
正四面体形
sp3
角形
sp3
sp2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
sp3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14. 氯吡苯脲是一种常用的膨大剂,其结构简式为 ,它是经国家 批准使用的植物生长调节剂。
解析:氯元素基态原子核外电子排布式是1s22s22p63s23p5,所以未成对电 子数为1。
1
解析:根据氯吡苯脲的结构简式可知,有2个氮原子均形成3个单键,孤电子对 数为1,采取sp3杂化,剩余1个氮原子形成1个双键和1个单键,孤电子对数为1,采取 sp2杂化;羰基碳原子形成2个单键和1个双键,采取sp2杂化。
sp3、sp2
sp2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
(3)查文献可知,可用2-氯-4-氨基吡啶与异氰酸苯酯反应,生成氯吡苯脲,其 反应的化学方程式为
NA
NA
1
2
3
4
5
6
7
8
9
10
11
12
13
14
(4)膨大剂能在动物体内代谢,其产物较为复杂,其中有H2O、NH3、CO2等。
解析:①O、N属于同周期元素,O的原子半径小于N,电负性O>N,H—O键 能大于H—N键能,所以H2O分子比NH3分子稳定。
H—O键能大于H—N键

角形
三角锥形
直线形
1
2
3
4
5
6
7
8
9
10
11
12
13
14
