第三章 恒定电流
电阻的串联和并联 滑动变阻器的两种接法
第三节　第1课时　
重点
难点
2
1
掌握串、并联电路的电流、电压和电阻关系，并能进行有关计算。
理解滑动变阻器的两种接法，并能正确选择。
一 电阻的串联和并联
电阻的串联和并联

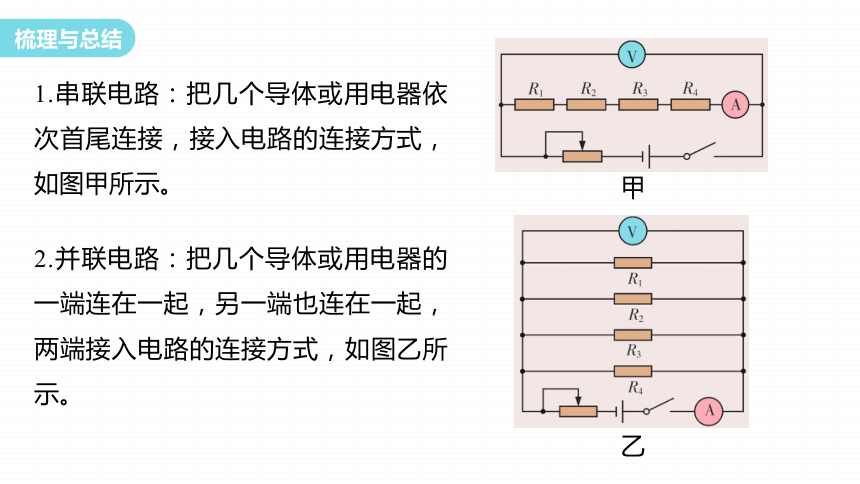

1.串联电路：把几个导体或用电器依次首尾连接，接入电路的连接方式，如图甲所示。
2.并联电路：把几个导体或用电器的一端连在一起，另一端也连在一起，两端接入电路的连接方式，如图乙所示。
甲
乙
串联电路 并联电路
电流关系 各电阻电流_____， 即I＝_______________ 总电流等于各支路电流_____，即I＝_____________
电压关系 电路两端总电压等于各电阻两端电压_____，即U＝________________ 各支路两端电压_____，
即U＝________________
电阻关系 总电阻等于电路中各电阻_____，即R＝________________

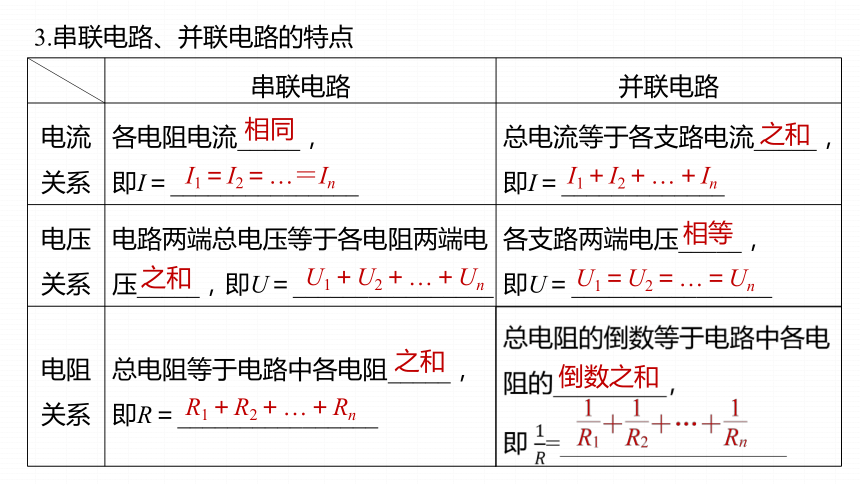

3.串联电路、并联电路的特点
相同
I1＝I2＝…＝In
之和
I1＋I2＋…＋In
之和
U1＋U2＋…＋Un
相等
U1＝U2＝…＝Un
之和
R1＋R2＋…＋Rn
倒数之和

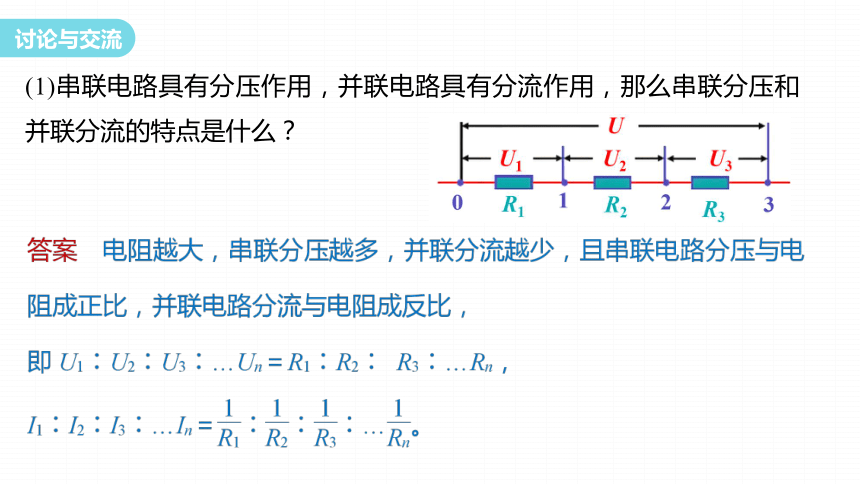

(1)串联电路具有分压作用，并联电路具有分流作用，那么串联分压和并联分流的特点是什么？

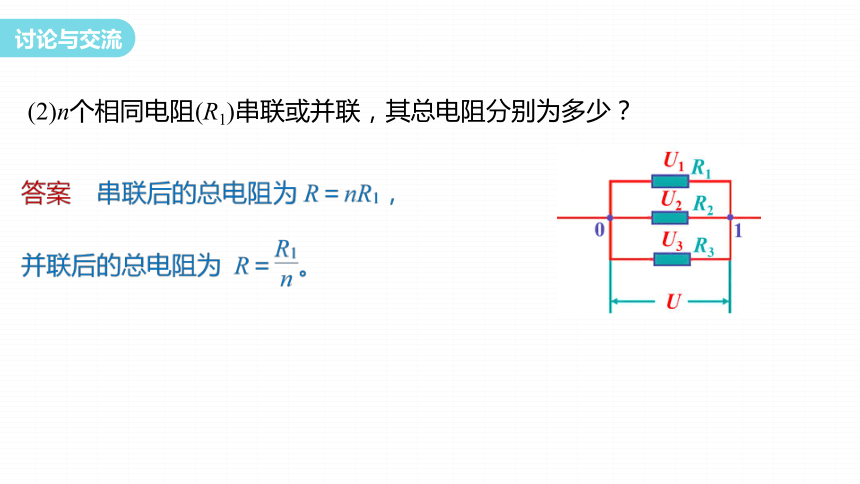

(2)n个相同电阻(R1)串联或并联，其总电阻分别为多少？

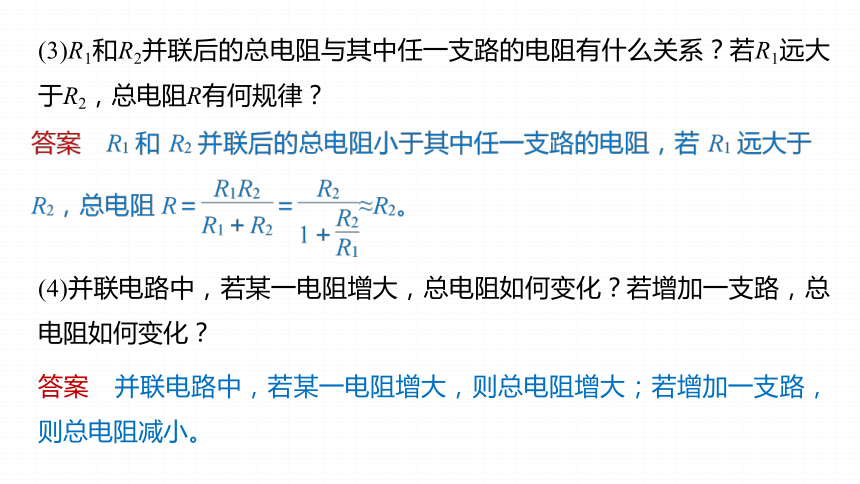

(3)R1和R2并联后的总电阻与其中任一支路的电阻有什么关系？若R1远大于R2，总电阻R有何规律？
(4)并联电路中，若某一电阻增大，总电阻如何变化？若增加一支路，总电阻如何变化？
答案　并联电路中，若某一电阻增大，则总电阻增大；若增加一支路，则总电阻减小。
(1)电路中电阻的个数越多，电路的总电阻越大。(　　)
(2)一个大电阻和一个小电阻串联时，总电阻接近大电阻。(　　)
(3)一个大电阻和一个小电阻并联时，总电阻接近小电阻。(　　)
(4)多个电阻无论串联还是并联，其中任一电阻增大或减小，总电阻也随之增大或减小。(　　)
×
√
√
√
1.(2024·河源市高二期末)如图所示的电路中，电阻R1＝2 Ω，R2＝3 Ω，R3＝2 Ω。当开关K闭合时，电流表示数为0.6 A，求：
(1)电阻R3两端的电压U3；
(2)流过电阻R2的电流I2；
(3)电阻R1两端的电压U1。
答案　(1)1.2 V　(2)0.4 A　(3)2.0 V
(1)由欧姆定律可知U3＝I3R3＝1.2 V
(2)并联电路U2＝U3 ，
(3)干路电流I1＝I2＋I3＝1.0 A，R1两端电压U1＝I1R1＝2.0 V。
2.(2023·广州市高二期中)三个电阻R1＝2 Ω，R2＝3 Ω，R3＝5 Ω，将它们并联后加一恒定电压U，电路如图所示。流过每个电阻的电流分别是I1、I2、I3，每个电阻两端电压分别是U1、U2、U3，则下列说法正确的是
A.I1∶I2∶I3＝5∶3∶2
B.U1∶U2∶U3＝5∶3∶2
C.若再并联一个100 Ω的电阻，则并联的总阻值增大
D.若减小R1的阻值，则电路中并联的总阻值减小
√
二 滑动变阻器的两种接法
滑动变阻器在电路中的连接方法
1.滑动变阻器用来改变电路中的电流、电压、其两种接法的特点如下：
限流式接法 分压式接法
电路图(图中R为测量电阻，R0为滑动变阻器)
滑动变阻器接 入电路的特点 采用“一上一下”的接法 采用“一上两下”的接法
闭合开关前滑片位置
滑动变阻器与测量电阻串联
滑动变阻器一部分与测量电阻并联后
后，再与滑动变阻器另一部分电阻串联
应在最____端，即保证滑动变阻器接入电路中的阻值最____
应在最____端，即开始时R上分得的电压为___
左
大
左
零
限流式接法 分压式接法
电路图(图中R为测量电阻，R0为滑动变阻器)
R两端的电压范围 _______
通过R的电流范围
优点 电路连接简单，耗电少 R的电压调节范围大
0～U
(2)分压式接法适合测量阻值较大的电阻(比滑动变阻器的总电阻大)。若R很大，分压式接法中R几乎不影响电压的分配，移动滑片电压变化明显，便于调节。
2.两种接法的适用条件
(1)限流式接法适合测量阻值较小的电阻(与滑动变阻器的总电阻相当)。由于R小，限流式接法中滑动变阻器分得的电压大，移动滑片调节范围大
(4)在两种接法均可使用的情况下，应优先采用限流式接法，因为限流式接法电路简单，能耗低。
(3)以下几种情况必须采用分压式接法
①要求电压表能从零开始读数，要求电压(电流)测量范围尽可能大；
②当待测电阻R R0(滑动变阻器的最大阻值)时(限流式接法滑动变阻器几乎不起作用)；
③若采用限流式接法，电路中的最小电流仍超过电路中电表、电阻允许的最大电流。
3.(2023·佛山市一中高二月考)滑动变阻器的原理如图所示，则下列说法中正确的是
A．若将a、c两端连在电路中，则当滑片OP向右滑动时，滑动变阻器接入电路的阻值增大
B．若将a、d两端连在电路中，则当滑片OP向右滑动时，滑动变阻器接入电路的阻值减小
C．若将b、c两端连在电路中，则当滑片OP向右滑动时，滑动变阻器接入电路的阻值增大
D．若将a、b两端连在电路中，则当滑片OP向右滑动时，滑动变阻器接入电路的阻值增大
√
接入电路中的阻值增大
接入电路中的阻值减小
接入电路中的阻值恒定
　 4.如图所示，滑动变阻器R1的最大阻值是200 Ω，
R2＝300 Ω，A、B两端电压UAB＝8 V。
(1)当S断开时，移动滑片P，R2两端可获得的电压
变化范围是多少？
(2)当S闭合时，移动滑片P，R2两端可获得的电压变化范围是多少？
答案　 (1) 4.8～8 V　 (2) 0～8 V　
(1) S断开时，滑动变阻器R1为限流式接法，R1的下部不接入电路中，当滑片P在最上端时，R1接入电路的电阻为零，因此R2获得的最大电压等于8 V，当滑片P在最下端时，R1与R2串联，此时R2两端的电压最小，UR2＝ ＝4.8 V，所以R2两端可获得的电压变化范围为4.8～8 V。
(2)当S闭合时，滑动变阻器R1为分压式接法，当滑片P在最下端时，R2两端电压为0，当滑片P在最上端时，R2两端的电压最大，为8 V，所以R2两端可获得的电压变化范围为0～8 V。
串联电路
分压接法
限流接法
串并联电路
滑动变阻器接法
电压关系、电流关系、电阻关系
串联分压，增加串联电阻，总电阻增大
串联电路
电压关系、电流关系、电阻关系
并联分流，增加并联支路，总电阻减小
电路连接方式“一上一下”
电压变化范围、电路适用条件
电路连接方式“一上两下”
电压变化范围、电路适用条件
电路连接简单，耗电少
电压调节范围大
若再并联一个100 Ω的电阻，并联的总阻值减小，若减小R1的阻值，则电路中并联的总阻值减小，C错误，D正确。
