第2节 液体的压强
课时1 液体压强的特点
24999

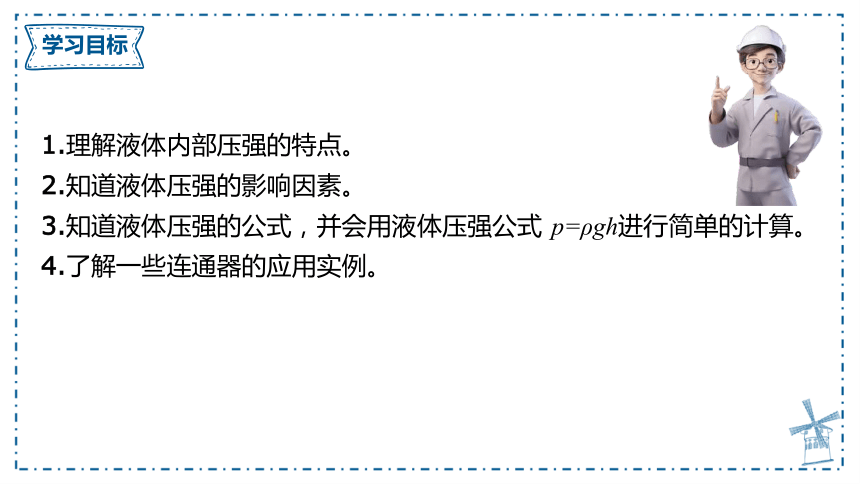

学习目标
1.理解液体内部压强的特点。
2.知道液体压强的影响因素。
3.知道液体压强的公式，并会用液体压强公式 p=ρgh进行简单的计算。
4.了解一些连通器的应用实例。
24999
24999
新知导入

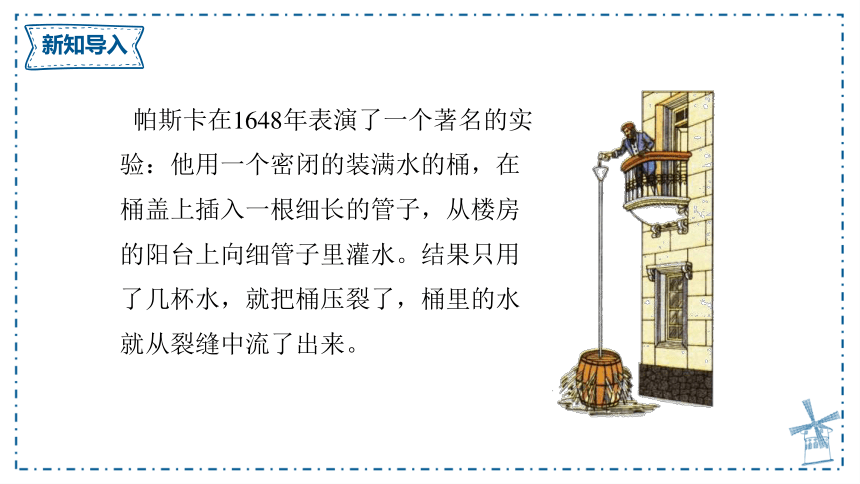

帕斯卡在1648年表演了一个著名的实验：他用一个密闭的装满水的桶，在桶盖上插入一根细长的管子，从楼房的阳台上向细管子里灌水。结果只用了几杯水，就把桶压裂了，桶里的水就从裂缝中流了出来。
24999
24999
新知探究

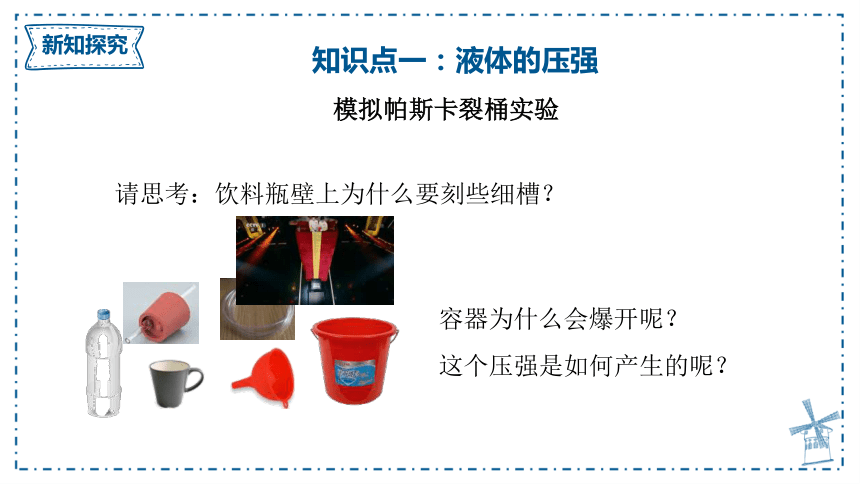

知识点一：液体的压强
模拟帕斯卡裂桶实验
容器为什么会爆开呢？
这个压强是如何产生的呢？
请思考：饮料瓶壁上为什么要刻些细槽？
24999
24999
新知探究

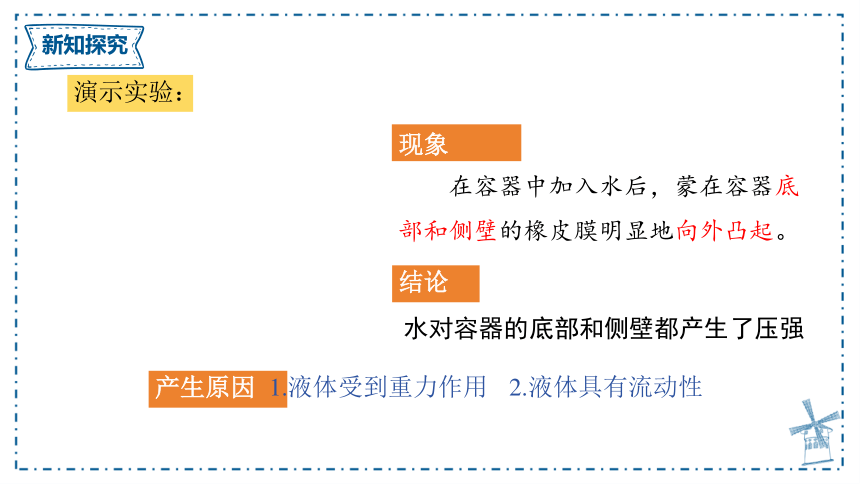

现象
在容器中加入水后，蒙在容器底部和侧壁的橡皮膜明显地向外凸起。
结论
水对容器的底部和侧壁都产生了压强
产生原因
1.液体受到重力作用
2.液体具有流动性
演示实验：
24999
24999
新知探究

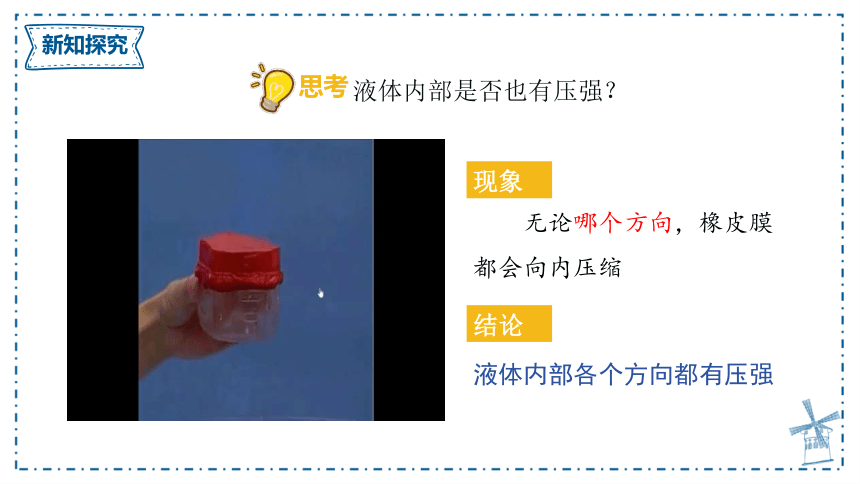

现象
无论哪个方向，橡皮膜都会向内压缩
结论
液体内部各个方向都有压强
液体内部是否也有压强？
思考
24999
24999
新知探究

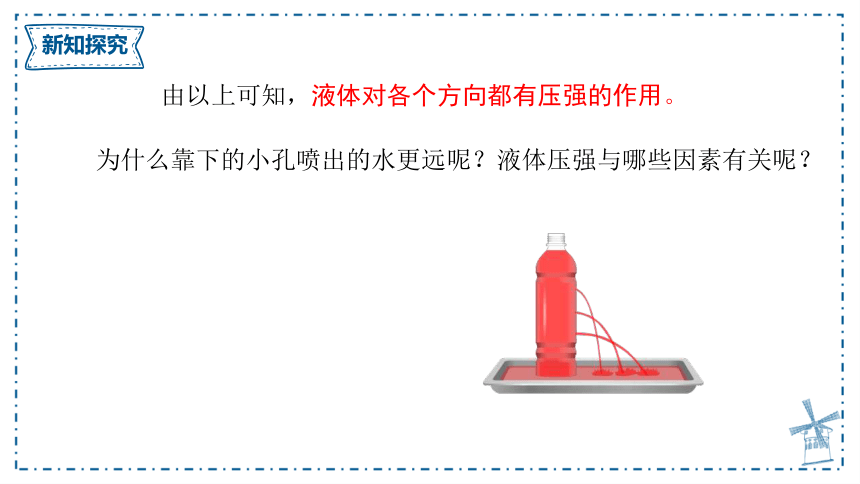

由以上可知，液体对各个方向都有压强的作用。
为什么靠下的小孔喷出的水更远呢？液体压强与哪些因素有关呢？
24999
24999
新知探究

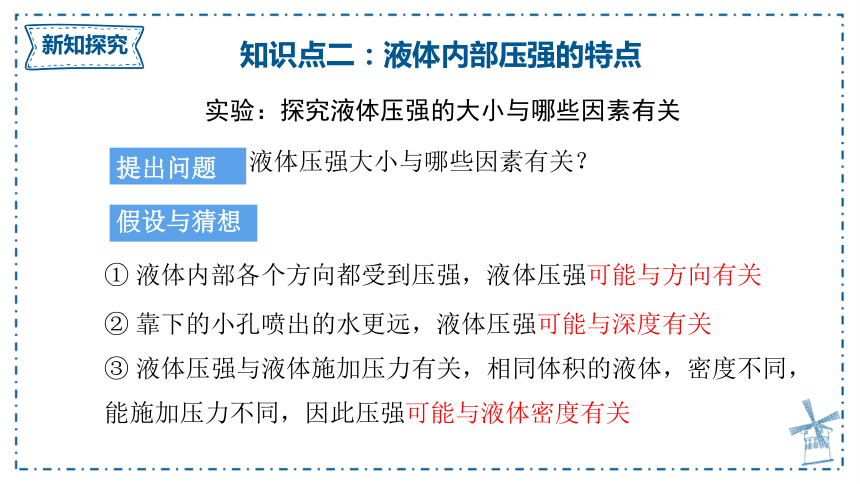

液体压强大小与哪些因素有关？
假设与猜想
① 液体内部各个方向都受到压强，液体压强可能与方向有关
② 靠下的小孔喷出的水更远，液体压强可能与深度有关
③ 液体压强与液体施加压力有关，相同体积的液体，密度不同，能施加压力不同，因此压强可能与液体密度有关
提出问题
知识点二：液体内部压强的特点
实验：探究液体压强的大小与哪些因素有关
24999
24999
新知探究

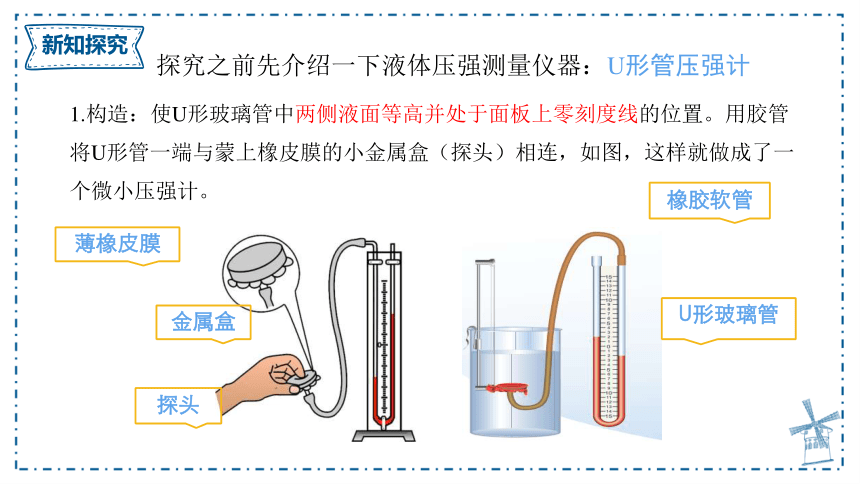

探究之前先介绍一下液体压强测量仪器：U形管压强计
薄橡皮膜
探头
U形玻璃管
金属盒
橡胶软管
1.构造：使U形玻璃管中两侧液面等高并处于面板上零刻度线的位置。用胶管将U形管一端与蒙上橡皮膜的小金属盒（探头）相连，如图，这样就做成了一个微小压强计。
24999
24999
新知探究

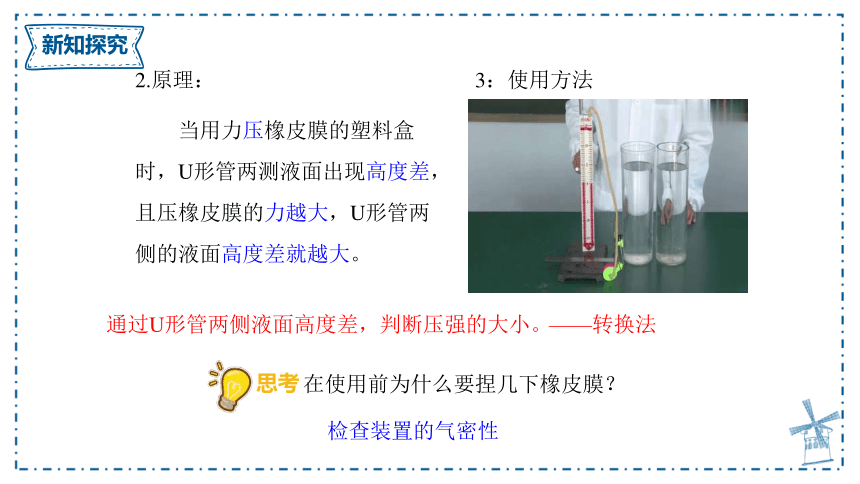

当用力压橡皮膜的塑料盒时，U形管两测液面出现高度差，且压橡皮膜的力越大，U形管两侧的液面高度差就越大。
3：使用方法
通过U形管两侧液面高度差，判断压强的大小。
——转换法
检查装置的气密性
2.原理：
在使用前为什么要捏几下橡皮膜？
思考
24999
24999
新知探究

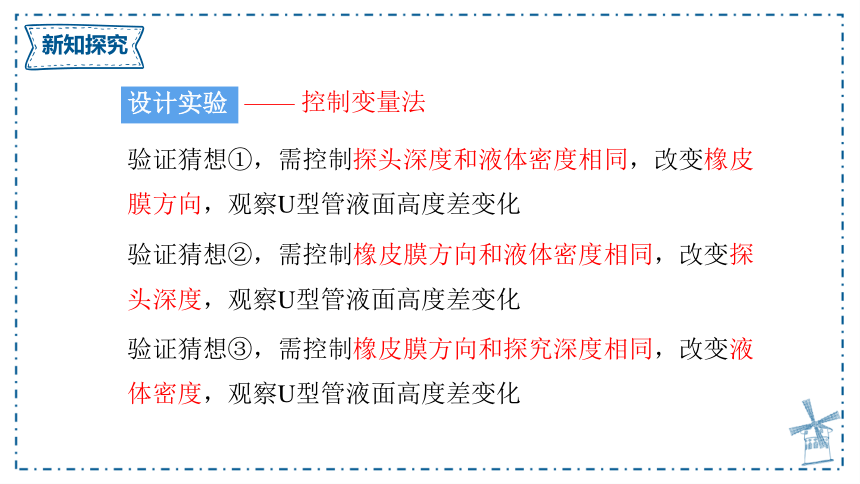

设计实验
验证猜想①，需控制探头深度和液体密度相同，改变橡皮膜方向，观察U型管液面高度差变化
验证猜想②，需控制橡皮膜方向和液体密度相同，改变探头深度，观察U型管液面高度差变化
验证猜想③，需控制橡皮膜方向和探究深度相同，改变液体密度，观察U型管液面高度差变化
—— 控制变量法
24999
24999
新知探究
进行实验

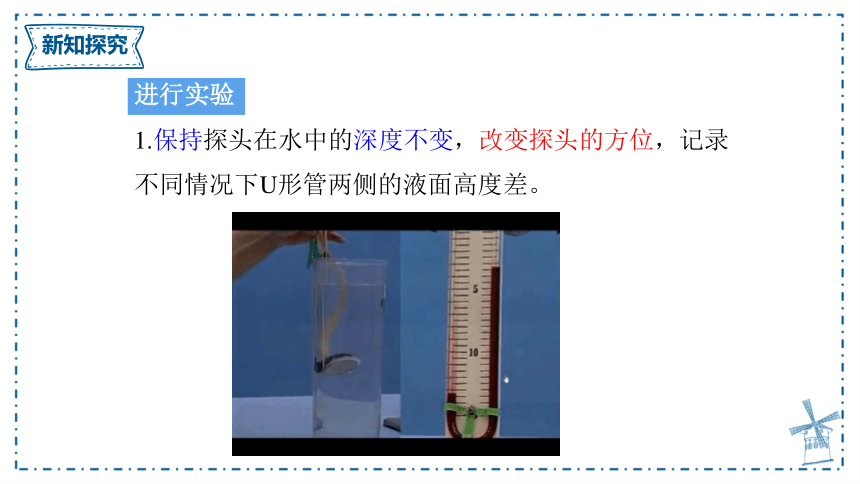

1.保持探头在水中的深度不变，改变探头的方位，记录不同情况下U形管两侧的液面高度差。
24999
24999
新知探究
实验现象
结论一
同一种液体，同一深度，液体向各个方向的压强都相等
24999
24999
新知探究
进行实验
2.保持探头在水中的方向不变，改变探头的深度，记录不同情况下U形管两侧的液面高度差。
24999
24999
新知探究
实验现象
8格
10格
13格
结论二
同一种液体，液体的压强随着深度的增大而增大
24999
24999
新知探究
进行实验
3.将探头分别放置在不同液体的同一方向和同一深度处，记录不同情况下U形管两侧的液面高度差。
24999
24999
新知探究
清水中
盐水中
实验现象
结论三
在深度相同时，液体密度越大，压强越大
24999
24999
新知探究
1.液体内部向各个方向都有压强。
2.同种液体在同一深度的各处、各个方向的压强大小相等。
3.同种液体中，随着液体深度增加，压强随之变大。
4.液体内部压强的大小还跟液体的密度有关，在同一深度，液体的密度越大，压强越大。
归纳
24999
24999
新知探究
为什么水坝要建造成上窄下宽？
为什么深水潜水，要穿特制的潜水服？
为什么我们在市场买不到活的带鱼？
想想议议
提示：液体压强与深度和液体的密度有关
24999
24999
新知探究
我们已经知道了液体内部压强的特点，你知道如何计算液体内部压强吗？
思考
24999
24999
新知探究
根据压强公式：
液体底面压强为：
即F压 = G液 = m液 g = ρ液V液 g = ρ液Shg
因此，液面下h处液体的压强为：
由公式可以看出，液体压强只与 有关
液体密度和深度
p= ρgh
要想得到液面下某处的压强，可以设想这里有一个水平放置的“平面”。在液体中取底面积为S、高为h的一个竖直液柱为研究对象。
静止时，液柱底面所受的竖直向上的压力一定等于此液柱所受的的重力。
p=
F
S
知识点三：怎样计算液体内部的压强
24999
24999
新知探究
计算公式
P：液体压强—Pa
ρ：液体密度—kg/m3
g：9.8N/kg或10N/kg
h：深度—m
1Pa=1N/m2
理解
1.使用时单位要统一。
2.液体内部压强只跟液体密度和深度有关，与液体的质量、体积、重力、容器的底面积、容器形状等均无关。
p= ρgh
24999
24999
新知探究
3.p= ρgh只适用于静止液体内部压强的计算。
4.h的物理意义
公式 p= ρgh中h表示深度，即从液体的自由液面到被测点的竖直距离。
5.计算液体压力的时候，往往结合两个公式 和 p= ρgh一起使用。
p=
F
S
20cm
50cm
A
A点的深度为_____cm
30
深度h
A
深度h
24999
24999
新知探究
温馨提示
是压强的定义式，对固体、液体和气体都适用；
在特殊情况下，p= ρgh也可以用来计算固体压强，这里所说的特殊情况是指：该固体是放置在水平面上的质地均匀，上下粗细一致的柱体。
p=
F
S
24999
24999
新知探究
有人说，设想你在万米深的“奋斗者”号全海深载人潜水器中把一只脚伸到外面的海水里，海水对你脚背压力的大小相当于2000个人所受的重力!海水的压力真有这么大吗 请通过估算加以说明。
解：因为是估算，海水的密度可以取ρ=l×103kg/m3，g取10 N/kg。
脚背宽度取8~10cm，脚背长度取12~15cm，则脚背面积为96~150cm2，
近似取S=120 cm2=1.2× 10-2m2。
万米深处海水的压强
p=ρgh=1 × 103kg/m3 × 10 N/kg × 104 m= 108 Pa
脚背所受的压力
F=pS=108 Pa×1.2× 10-2m2=1.2×106 N
24999
24999
新知导入
24999
24999
新知探究
容器里壶嘴和壶身的液面总是相平的
容器的底部是连通的，茶壶盖上有一个小孔，使壶嘴和壶盖都与大气相通
认真观察玻璃容器，它们的壶嘴和壶身的液面有什么特点呢？
思考
认真观察玻璃容器，它们的结构和壶盖有什么共同特点？
思考
知识点四：连通器
24999
24999
新知探究
上端开口、底部互相连通的容器叫做连通器
现象
连通器装有相同液体，液体不流动时，各部分液面高度相同
连通器装不同液体时，液面不一定相平
24999
24999
新知探究
连通器的特点
为什么呢？
如果连通器中只装一种液体（密度相同），在液体不流动的情况下，连通器各部分中的液面总是相平的。
连通器内液面相平的条件
同种液体（密度相同），液体静止，各部分直接与大气相接触。
液面与连通器的形状、是否水平无关.
注意
24999
24999
新知探究
液体静止时，液片也静止
平衡状态
二力平衡
F左=F右
受力面积相同
p左=p右
ρ液 gh左=ρ液 gh右
h左=h右
液面相平
假设容器底部有一竖直液片
——假想模型法
24999
24999
新知探究
在以下容器中，从右侧倒入水，左侧倒入煤油静止后，两端液面会相平吗？为什么？
思考
（ρ煤油=0.8×103kg/m3）
煤油
密度大的液面较低
由于ρ煤油< ρ水
分界面AB是静止的，有F煤油=F水
代入液压公式有：ρ煤油 gh煤油 = ρ水gh水
设静止后，煤油和水的分界面为AB，煤油表面与分界面的竖直距离为h煤油，水的表面与分界面竖直距离为h水
则有p煤油SAB = p水SAB
故有h煤油 > h水
则有p煤油 = p水
h煤油
h水
A
B
水
24999
24999
新知探究
水壶的壶嘴与壶身组成连通器
以下是生活中常见的连通器，它们各有什么功能？想想看，它们是怎样利用连通器的特点来实现自己的功能的？
1. 茶 壶
连通器的功能：
控制出水量
茶壶的哪部分是连通器？
小孔，使壶体与外界相通
壶嘴（开口）
底部相连
连通器的应用
24999
24999
新知探究
水塔
用户
压水站
2. 水塔供水系统
设计水塔有什么要求？
水塔要比周围的建筑高。
水塔是如何给周围建筑供水的？
在打开水龙头的时候，形成了连通器的结构，水要上升到和水塔中的水一样高，因此可以不断地流出来。
24999
24999
新知探究
水位计
电热水器的哪部分是连通器？
3. 电热水器的水位计
电热水器的水位计和水箱构成了连通器。通过水位计上水面的高低指示水箱中剩余水的多少。
24999
24999
新知探究
4. 下水道的回水弯
回水弯有什么作用？
阻止下水道中的有害气体进入屋内。
24999
24999
新知探究
大坝上游与下游落差100多米，船只怎样顺利通行呢？
思考
24999
24999
新知探究
6. 船闸
24999
24999
当堂检测
1.关于连通器，下列说法正确的是（ ）
A．连通器中各容器的液面总是相平的
B．连通器内装同种液体，当液体不流动时，液面就相平
C．连通器内只有装水时，液面才会相平
D．以上说法都不对
B
24999
24999
当堂检测
2.如图所示，在装修房屋时，工人师傅常将一根灌有水（水中无气泡）且足够长的透明塑料软管的两端靠在墙面的不同地方并做出标记。这样做的目的是保证两点在_______________，用到的物理知识是_________的原理。
同一水平面上
连通器
24999
24999
当堂检测
1.关于液体的压强，下列说法中正确的是（　　）
A．液体对容器侧壁有压强，这一特点跟液体的流动性有关
B．液体的压强大小跟液体的质量大小有关
C．液体对容器底的压强大小跟容器底面积大小有关
D．液体的压强大小跟液体的体积大小有关
A
24999
24999
当堂检测
2.如图所示，A、B两点间的压强关系是（ ）
A.pA=pB
B.pA>pB
C.pAD.无法确定
C
24999
24999
当堂检测
3.如下图，装有水的塑料袋底部发生了形变，这是因为水受到_____力的作用，从而对塑料袋底部产生压强；若用手挤压袋子的侧壁，放手后塑料袋恢复原状，这是因为液体具有_______性，所以对塑料袋侧壁也产生了压强。在水中不同位置的A、B两点，受到水的压强较大的是点_____处。
重
流动
A
24999
24999
当堂检测
1.帕斯卡为什么仅用几杯水就能把木桶撑破
2.潜水员进行深水作业时，为什么必须穿上特制的潜水服 潜水员穿上潜水服潜水时，为什么还要限制潜水的深度
24999
24999
当堂检测
3.某小组同学用水、盐水、两种不同形状的容器和指针式压强计验证液体内部压强的特点。压强计的指针顺时针偏转的角度越大，表示压强越大。他们的研究情况如图8-2-12所示[其中, 图8-2-12 (a)(b)(d)中的容器内均装满液体，且 [ ρ盐>ρ水]
(1)图8-2-12 可验证： 当深度相同时， 同种液体内部压强与容器的形状无关。
(2)图8-2-12(b)(c)可验证: 液体内部压强随深度的增加而 。
(3)图8-2-12(b)(d)可验证: 当深度相同时, 。
24999
24999
当堂检测
5.“奋斗者”号是我国研发的万米载人潜水器(图8-2-14) , 2020年11月10日, 它在马里亚纳海沟坐底深度达10909m，刷新我国载人深潜的纪录。请查阅资料， 了解“奋斗者”号在水下坐底深度达10909m时，海水对它产生的压强约为多大。
