/ 让教学更有效 高效备课 | 物理学科

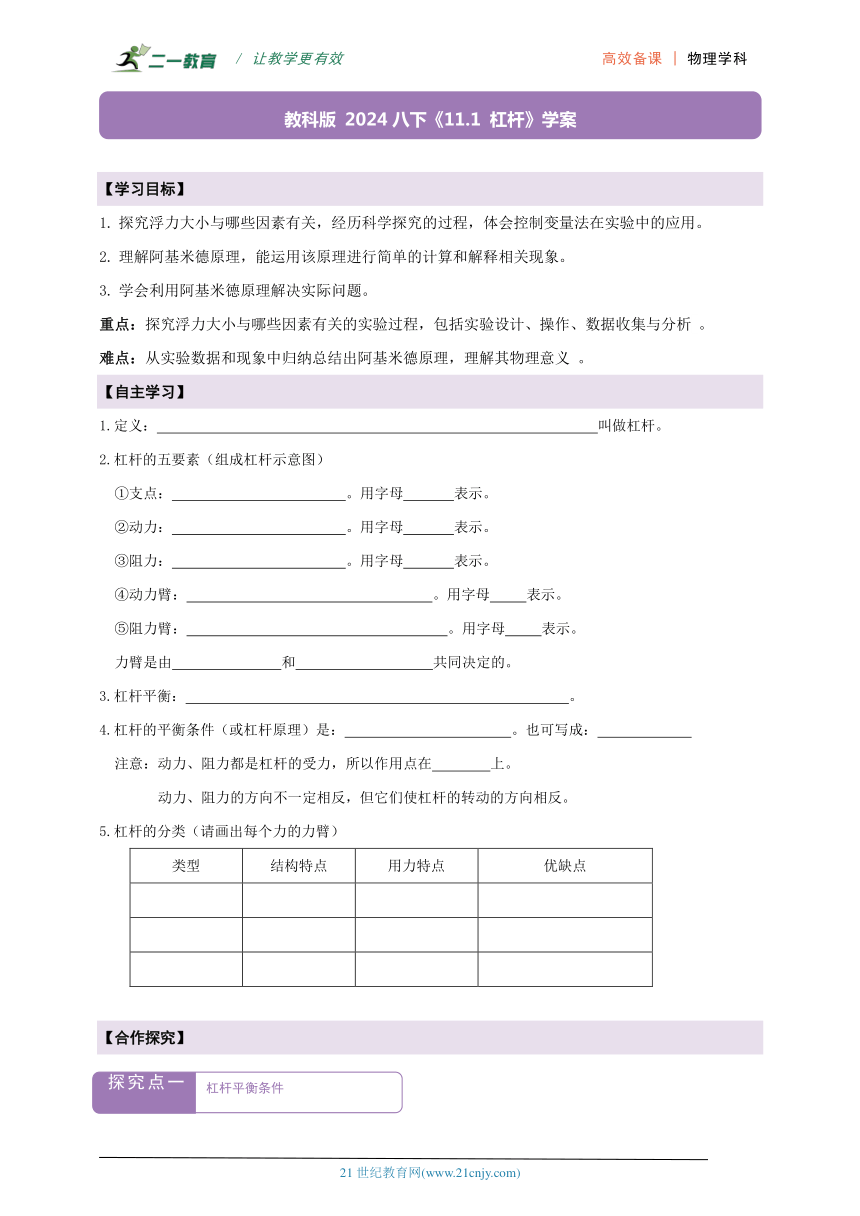

【学习目标】
探究浮力大小与哪些因素有关,经历科学探究的过程,体会控制变量法在实验中的应用。
理解阿基米德原理,能运用该原理进行简单的计算和解释相关现象。
学会利用阿基米德原理解决实际问题。
重点:探究浮力大小与哪些因素有关的实验过程,包括实验设计、操作、数据收集与分析 。
难点:从实验数据和现象中归纳总结出阿基米德原理,理解其物理意义 。
【自主学习】
1.定义: 叫做杠杆。
2.杠杆的五要素(组成杠杆示意图)
①支点: 。用字母 表示。
②动力: 。用字母 表示。
③阻力: 。用字母 表示。
④动力臂: 。用字母 表示。
⑤阻力臂: 。用字母 表示。
力臂是由 和 共同决定的。
3.杠杆平衡: 。
4.杠杆的平衡条件(或杠杆原理)是: 。也可写成:
注意:动力、阻力都是杠杆的受力,所以作用点在 上。
动力、阻力的方向不一定相反,但它们使杠杆的转动的方向相反。
5.杠杆的分类(请画出每个力的力臂)
类型 结构特点 用力特点 优缺点
【合作探究】

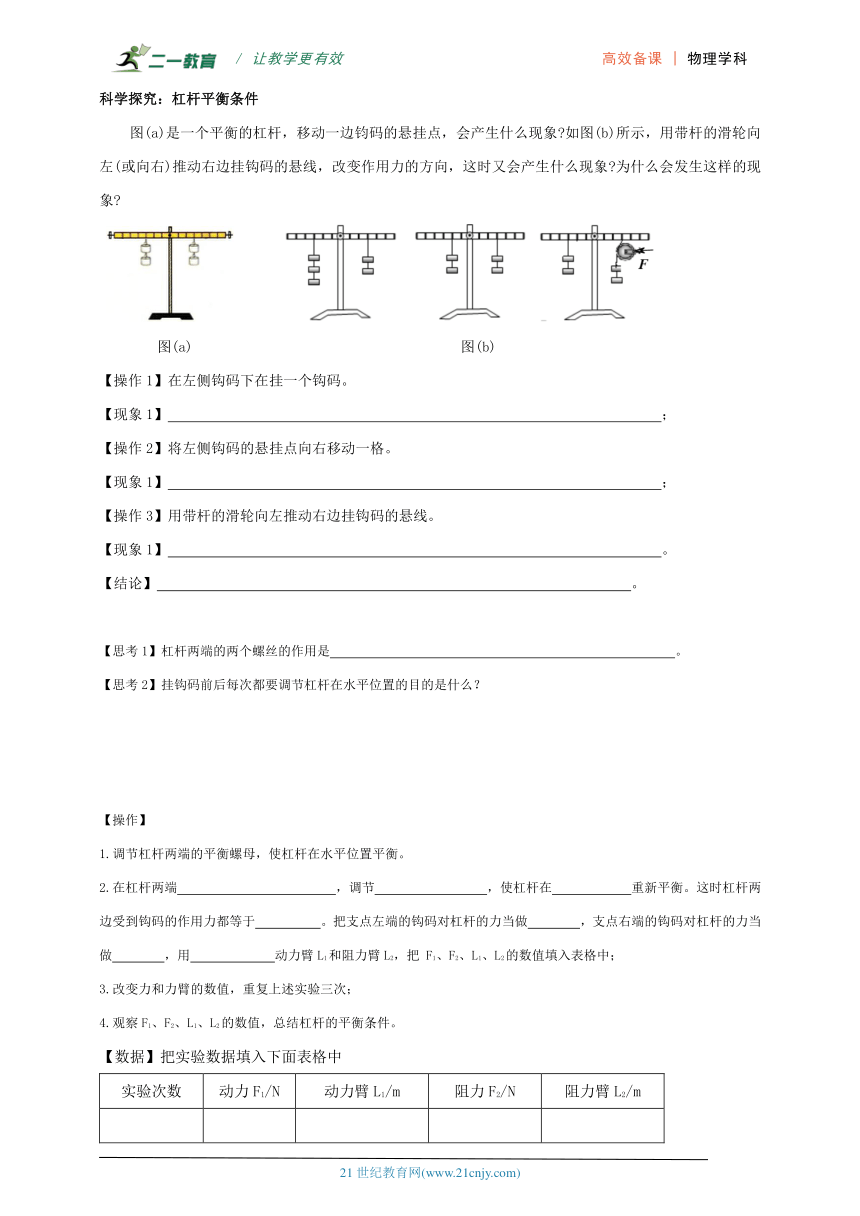

科学探究:杠杆平衡条件
图(a)是一个平衡的杠杆,移动一边钧码的悬挂点,会产生什么现象 如图(b)所示,用带杆的滑轮向左(或向右)推动右边挂钩码的悬线,改变作用力的方向,这时又会产生什么现象 为什么会发生这样的现象
图(a) 图(b)
【操作1】在左侧钩码下在挂一个钩码。
【现象1】 ;
【操作2】将左侧钩码的悬挂点向右移动一格。
【现象1】 ;
【操作3】用带杆的滑轮向左推动右边挂钩码的悬线。
【现象1】 。
【结论】 。
【思考1】杠杆两端的两个螺丝的作用是 。
【思考2】挂钩码前后每次都要调节杠杆在水平位置的目的是什么?
【操作】
1.调节杠杆两端的平衡螺母,使杠杆在水平位置平衡。
2.在杠杆两端 ,调节 ,使杠杆在 重新平衡。这时杠杆两边受到钩码的作用力都等于 。把支点左端的钩码对杠杆的力当做 ,支点右端的钩码对杠杆的力当做 ,用 动力臂L1和阻力臂L2,把 F1、F2、L1、L2的数值填入表格中;
3.改变力和力臂的数值,重复上述实验三次;
4.观察F1、F2、L1、L2的数值,总结杠杆的平衡条件。
【数据】把实验数据填入下面表格中
实验次数 动力F1/N 动力臂L1/m 阻力F2/N 阻力臂L2/m
【思考】每次杠杆平衡时,两边的力是否相等 力臂是否相等 力与力臂的乘积是否相等 分析你的实验数据,你能归纳出杠杆的平衡条件吗
【结论】杠杆平衡条件:
【归纳整理】
名师点拨
一、杠杆平衡问题解题指导
分析解决有关杠杆平衡条件问题,必须要画出杠杆示意图,分析出 ,再利用杠杆平衡条件解决问题
【例题】如图为某种吊车的工作示意图。利用伸缩撑杆可使吊臂绕O点转动;伸缩撑杆为圆弧状,伸缩时对吊臂的支持力始终与吊臂垂直。下列关于这个吊车的有关说法正确的是
A. 吊臂是一个省力杠杆
B. 匀速顶起吊臂的过程中,伸缩撑杆的支持力渐渐变大
C. 匀速顶起吊臂的过程中,伸缩撑杆的支持力大小保持不变
D. 匀速顶起吊臂的过程中,伸缩撑杆的支持力渐渐变小
二、画力臂方法:一找点、二画线、三做垂线段
【例题】画出以下各力的力臂
三、解决杠杆平衡时动力最小问题
此类问题中阻力×阻力臂为一定值,要使动力最小,必须使 最大,则需要做到
①在杠杆上找一点,使这点到支点的距离最远;②这点与支点的连线即为最大的动力臂;③最小动力与此动力臂垂直。
【例题1】在左下图中画出杠杆平衡时作用在B点最小的力和这个力的力臂(O为支点)。

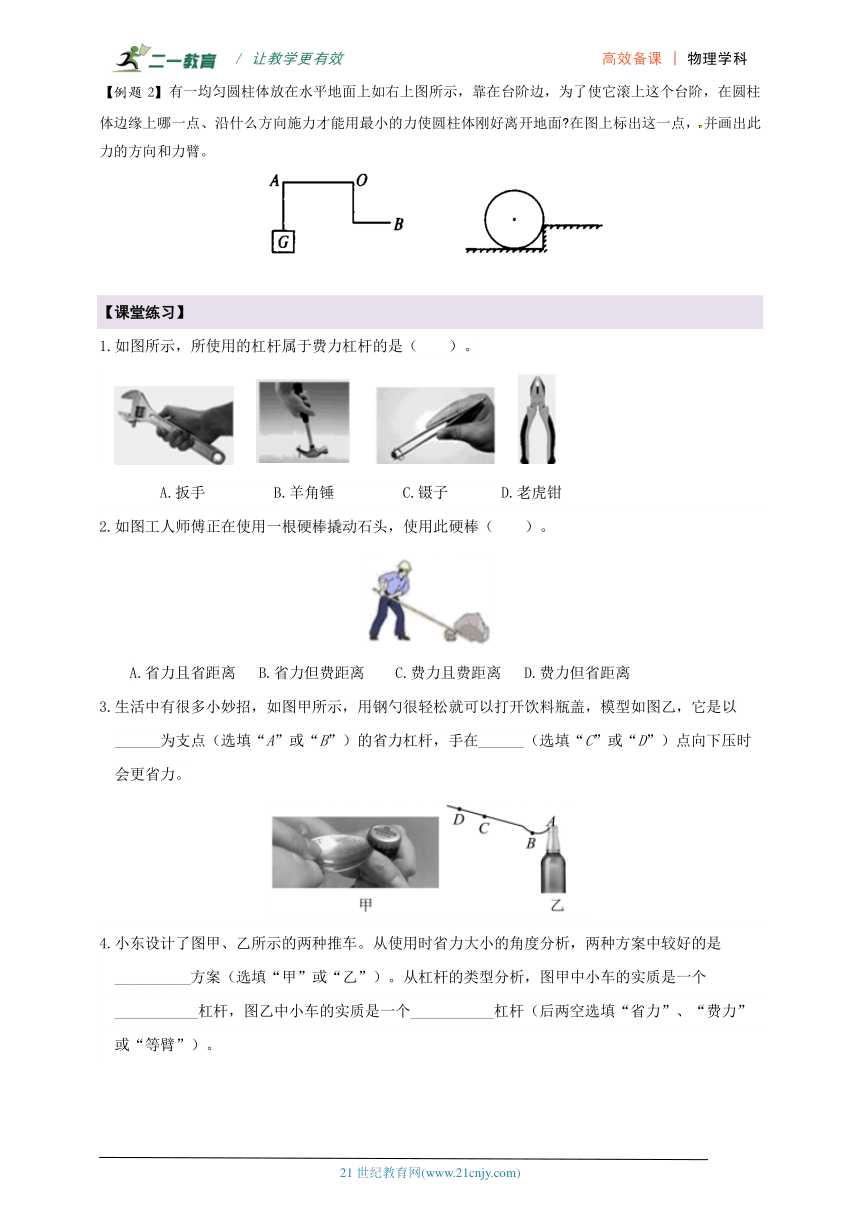

【例题2】有一均匀圆柱体放在水平地面上如右上图所示,靠在台阶边,为了使它滚上这个台阶,在圆柱体边缘上哪一点、沿什么方向施力才能用最小的力使圆柱体刚好离开地面 在图上标出这一点,并画出此力的方向和力臂。
【课堂练习】
1.如图所示,所使用的杠杆属于费力杠杆的是(  )。
A.扳手 B.羊角锤 C.镊子 D.老虎钳
2.如图工人师傅正在使用一根硬棒撬动石头,使用此硬棒(  )。
A.省力且省距离 B.省力但费距离 C.费力且费距离 D.费力但省距离
3.生活中有很多小妙招,如图甲所示,用钢勺很轻松就可以打开饮料瓶盖,模型如图乙,它是以______为支点(选填“A”或“B”)的省力杠杆,手在______(选填“C”或“D”)点向下压时会更省力。

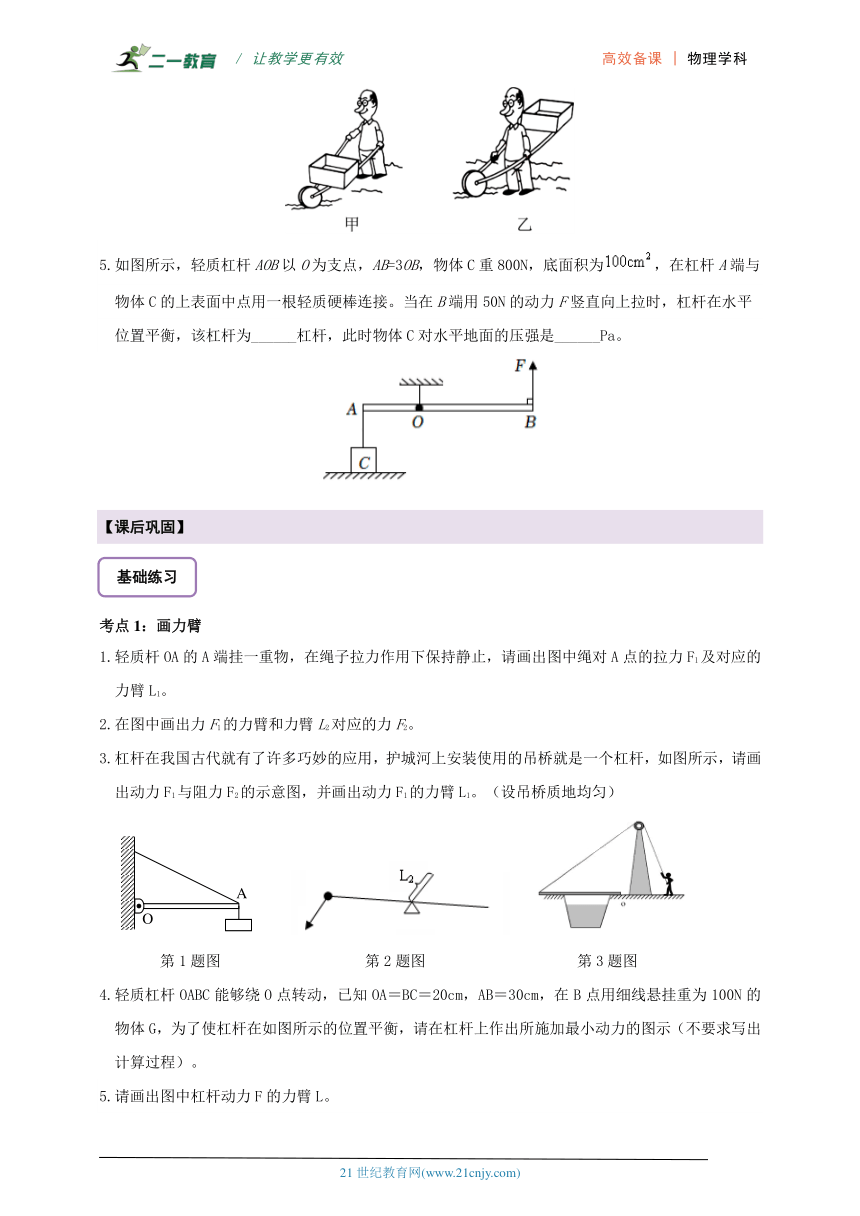

4.小东设计了图甲、乙所示的两种推车。从使用时省力大小的角度分析,两种方案中较好的是__________方案(选填“甲”或“乙”)。从杠杆的类型分析,图甲中小车的实质是一个___________杠杆,图乙中小车的实质是一个___________杠杆(后两空选填“省力”、“费力”或“等臂”)。
5.如图所示,轻质杠杆AOB以O为支点,AB=3OB,物体C重800N,底面积为,在杠杆A端与物体C的上表面中点用一根轻质硬棒连接。当在B端用50N的动力F竖直向上拉时,杠杆在水平位置平衡,该杠杆为______杠杆,此时物体C对水平地面的压强是______Pa。
【课后巩固】
考点1:画力臂
1.轻质杆OA的A端挂一重物,在绳子拉力作用下保持静止,请画出图中绳对A点的拉力F1及对应的力臂L1。
2.在图中画出力F1的力臂和力臂L2对应的力F2。
3.杠杆在我国古代就有了许多巧妙的应用,护城河上安装使用的吊桥就是一个杠杆,如图所示,请画出动力F1与阻力F2的示意图,并画出动力F1的力臂L1。(设吊桥质地均匀)
第1题图 第2题图 第3题图
4.轻质杠杆OABC能够绕O点转动,已知OA=BC=20cm,AB=30cm,在B点用细线悬挂重为100N的物体G,为了使杠杆在如图所示的位置平衡,请在杠杆上作出所施加最小动力的图示(不要求写出计算过程)。
5.请画出图中杠杆动力F的力臂L。
第4题图 第5题图
考点2:杠杆种类
1.以下是日常生活及实验中常用的一些器械,其中属于省力杠杆的是( )
A B C D
2.如图所示的工具中属于费力杠杆的一组是( )
A.①② B.②③ C.②④ D.③④
3.图示的四种工具中,正常使用时属于费力杠杆的是(  )。
A.园艺剪 B.筷子 C.瓶盖起子 D.核桃夹
4.如图所示,下列物品使用时,虽然费力,却省了距离的是(  )。
A.筷子 B.指甲刀 C.老虎钳 D.自行车手闸
考点3:杠杆平衡
1.如图所示,轻质杠杆支点为O,在已调平的杠杆两端分别挂上一些钩码,每一个钩码的质量相等,杠杆恰好在水平位置平衡,如果两边拿掉相同个数的钩码,杠杆将 ;如果两边增加相同个数的钩码,杠杆将 ;如果两边的钩码向靠近支点移动相同长度, 杠杆将 ;如果两边的钩码向远离支点移动相同长度,杠杆将 。(填左倾、右倾、或仍平衡)
2.如图OA=OB,F1=F2,该杠杆 平衡(填能或不能)
3.如图F始终与OA垂直,则将杠杆从图示位置向上拉至竖直位置的过程中,F将
4.如图某同学在做单臂俯卧撑运动,如图所示。他的重心在A点,所受重力为520N,他将身体撑起处于平衡状态时,地面对手的支持力为 N。
5.如图所示,画出F1 、F2 、F3、 F4的力臂,要使杠杆处于平衡状态,在A点分别作用的四个力中,最小的是
第2题图 第3题图 第4题图 第5题图
7.如图甲,环卫工人拉着垃圾箱前行,他们正在清洁我们的生活环境。环卫工人如何用力才能使自己较轻松呢?小阳设计了如图乙实验进行了探究。
(1)图乙中,为使杠杆在水平位置平衡,应将右端的平衡螺母向______(选填“左”或“右”)端调节;在进行实验时,这样做的好处是______________________;
(2)为了探寻更普遍规律,小阳分别进行了如图丙中弹簧测力计倾斜拉,其读数记为F1,如图丁中弹簧测力计沿竖直方向拉,其读数记为F2,其中左端钩码位置和数量均不变,则两次弹簧测力计读数F1______F2(选填“” “”或“”),其原因是:_________________;
(3)图甲中,垃圾桶被拖动时它相当于一个______(选填“省力”或“费力”)杠杆。
8.小红和小明利用如图所示装置探究杠杆的平衡条件。
(1)若实验前杠杆如图甲所示,可将杠杆两端的平衡螺母向___________(填“左”或“右”)调节,使杠杆在水平位置平衡;
(2)在实验过程中,调节杠杆在水平位置平衡的目的是___________;
(3)在杠杆两端加挂钩码,并移动钩码,使杠杆在水平位置平衡,测出力臂,多次实验并把数据记录在表格中。
次数 F1/N l1/cm F2/N l2/cm
1 1 10 2 5
2 2 10 1 20
3 2 15 3 10
小明根据以上数据得出杠杆平衡条件是___________;
(4)杠杆调节平衡后,小红在杠杆上的A点处挂4个钩码,如图乙所示,为使在重新平衡,应在B点挂___________个钩码。当杠杆平衡后,将A点和B点下方所挂的钩码同时向支点O靠近一格,杠杆会___________(填“左侧下降”、“右侧下降”或“仍水平平衡”);
(5)如图丙所示,用弹簧测力计在C处竖直向上拉,使杠杆在水平位置平衡,当弹簧测力计在原位置逐渐向左倾斜时,使杠杆仍然在水平位置平衡,则弹簧测力计的示数将___________(填“变大”,“变小”或“不变”)。
1.如图所示的生活用具中,使用时属于省力杠杆的是(  )

A.筷子 B.核桃夹 C.镊子 D.面包夹
2.如图所示,一根粗细均匀的铁棒AB静止在水平地面上,现用力F将铁棒从水平地面拉至竖直立起。在这个过程中,力F作用在A端且始终与铁棒垂直,则用力F将( ) 第2题图
A.逐渐变大   B.逐渐变小   C.保持不变   D.先变小后变大
3.如图所示,当高速公路收费站的栏杆升起时,它相当于( )
A.省力杠杆 B.费力杠杆 C.等臂杠杆 D.无法确定 第3题图
4.如图,一块厚度、密度均匀的长方形水泥板放在水平地面上,用一竖直向上的力,欲使其一端抬离地面。则( )
A.F甲>F乙,因为甲方法的动力臂长 B.F甲C.F甲>F乙,因为乙方法时阻力臂短 D.F甲=F乙,因为动力臂都是阻力臂的2倍
5.如图所示,秤砣的质量为100 g,秤杆的质量忽略不计。秤杆水平静止时,OA=5cm,OB=25 cm,则被测物的质量为 kg。若秤砣有缺损时,则杆秤所示的质量值 被测物的真实质量值(选填“小于”、“等于”或“大于”)。
6.某同学利用身边的塑料直尺和硬币若干来验证杠杆平衡的条件,如图所示,当杠杆在水平位置平衡时,他测出从支点O到硬币边缘的距离作为力臂L1和L2的大小,他测力臂的方法是_________的(选填“正确”或“错误”)。如果将两边的硬币以相同大小的速度同时 第6题图
做远离支点的匀速移动,则杠杆_________ (选填“仍平衡”、“向左倾斜”、“向右倾斜”)
7.如图所示,开瓶器开启瓶盖时,可看作是(  )
A.以A为支点的费力杠杆 B.以A为支点的省力杠杆
C.以B为支点的费力杠杆 D.以B为支点的省力杠杆
8.在我国古代,简单机械就有了许多巧妙的应用,护城河上安装的吊桥装置就是一个例子,如图所示。在拉起吊桥的过程中,吊桥可以看成一个(  )
A.省力杠杆,支点是点
B.省力杠杆,支点是C点
C.费力杠杆,支点是点
D.费力杠杆,支点是C点
9.如图所示,用剪刀将一张纸片缓慢地一刀剪断的过程中,阻力臂l阻和动力F动的变化情况是(  )
A.l阻不变,F动变大
B.l阻不变,F动不变
C.l阻变大,F动变大
D.l阻变大,F动不变
10.如图所示,一根质地均匀的木杆可绕O点自由转动,在木杆的右端施加一个始终垂直于木杆的作用力F,使木杆从OA位置匀速转到OB位置的过程中,力F的大小将(  )
A.先变大,后变小
B.先变小,后变大
C.一直是变大的
D.一直是变小的
11.有关蜡烛跷跷板的小制作,下列说法正确的是(  )
A.选用越粗的蜡烛效果越好
B.转轴位置离蜡烛重心越远越好
C.为防止蜡烛摆动过大而翻转,可使转轴位置处于蜡烛重心上方
D.为防止蜡烛摆动过大而翻转,可将蜡烛两端的下侧面削去一些
12.江阴市某学校在操场上举办秋季运动会的开幕式。入场时,小明竖直举着九(2)班的班牌走在最前列,如图所示。若匀速前进时,班牌受到水平向后风的阻力为10N,作用在A点。若将班牌视为杠杆,AC间的距离是BC间距离的3倍。她将图中B点作为支点,手对另一点施加的力为___________N,这个力的方向是水平___________(选填“向前”或“向后”)。若她将图中C点作为支点,手对另一点施加的力为___________N。
13.如图所示,在一次野外活动中,某同学先后用甲、乙两种方式杠着同样的包裹前进,两种方式中哪种更轻便、更合理?请从物理学角度说明理由。
14.某同学利用弹簧测力计、刻度尺和杠杆等器材测量长方体实心金属块的密度。
(1)挂金属块前,杠杆左端下沉,应将右侧的平衡螺母向______调节,使杠杆在水平位置平衡;
(2)杠杆调平后,在A点用轻绳悬挂金属块。B点用弹簧测力计竖直向下拉杠杆,使其在水平位置平衡,如图甲所示。此时弹簧测力计示数为2.5N。金属块质量为______kg;(g取10N/kg)
(3)已知金属块底面积为30cm2,高度如图乙所示。金属块高度为______cm,金属块密度为______kg/m3;
(4)改变金属块和弹簧测力计的位置,进行多次实验,其目的是______;
(5)在某次测量过程中、不慎沿斜下方拉弹簧测力计,由此次数据得出的金属块密度值比实际密度______。AB
15.图甲是《天工开物》中记载的三千多年前在井上汲水的桔槔,其示意图如图乙所示。轻质杠杆的支点O距左端L1=0.5m,距右端L2=0.2m。在杠杆左端悬挂质量为2kg的物体A,右端挂边长为0.1m的正方体B,杠杆在水平位置平衡时,正方体B对地面的压力为20N。求:(g=10N/kg)
(1)此时杠杆右端所受的拉力大小?
(2)正方体B的重力?
(3)若该处为松软的泥地,能承受的最大压强为4×103Pa,为使杠杆仍在水平位置平衡,物体A的重力至少为多少?
【课后评价】
这节课我给自己☆☆☆☆☆颗星。
【参考答案】
【自主学习】
1.在力的作用下能绕着固定点转动的硬棒
2.①杠杆绕着转动的点;O;②使杠杆转动的力;F ;③阻碍杠杆转动的力;F ;④从支点到动力作用线的距离;L ;⑤从支点到阻力作用线的距离;L ;支点、力的作用线
3.杠杆在动力和阻力作用下处于静止状态或匀速转动状态
4.动力 × 动力臂 = 阻力 × 阻力臂;F L = F L ;杠杆
类型 结构特点 用力特点 优缺点
省力杠杆 动力臂大于阻力臂 省力 费距离
费力杠杆 动力臂小于阻力臂 费力 省距离
等臂杠杆 动力臂等于阻力臂 不省力也不费力 既不省距离也不费距离
【合作探究】探究点一
【操作 1】现象 1:杠杆左端下沉
【操作 2】现象 1:杠杆右端下沉
【操作 3】现象 1:杠杆右端下沉
【结论】杠杆平衡与否与力的大小、力臂的大小有关
【思考 1】调节杠杆在水平位置平衡
【思考 2】便于测量力臂,同时消除杠杆自重对实验的影响
【操作 2】挂钩码;钩码数量或悬挂位置;水平位置;钩码重力;动力;阻力;测量
【数据】(示例,答案不唯一,需根据实际实验填写)
实验次数 动力 F /N 动力臂 L /m 阻力 F /N 阻力臂 L /m
1 1 0.2 2 0.1
2 2 0.15 3 0.1
3 3 0.1 1 0.3
4 4 0.08 2 0.16
【结论】杠杆平衡条件:F L = F L
【课堂练习】
1.C 2.B 3.A;D 4.乙;费力;省力 5.省力;7500
【课后巩固】
基础练习
考点 1:画力臂(略,需根据具体图形按 “一找点、二画线、三做垂线段” 方法绘制)
考点 2:杠杆种类
1.A 2.C 3.B 4.A
考点 3:杠杆平衡
1.左倾;右倾;左倾;右倾 2.能 3.变小 4.325 5.F
6.(1)右;便于测量力臂 (2)>;倾斜拉时力臂变小,根据杠杆平衡条件,力变大 (3)费力
7.(1)右 (2)便于测量力臂,消除杠杆自重影响 (3)F l = F l (4)6;左侧下降 (5)变大
能力提升
1.B 2.B 3.B 4.D 5.0.5;大于 6.错误;向右倾斜
7.B 8.D 9.C 10.A 11.D 12.30;向前;10
13.乙方式更轻便、更合理,因为乙方式动力臂大,根据杠杆平衡条件,在阻力和阻力臂一定时,动力更小。
14.(1)右 (2)0.5 (3)5.0;3.33×10 (4)减小误差 (5)偏大
15.(1)50N (2)70N (3)16N
