14.1 电阻
第十四章 欧姆定律
逐点
导讲练
课堂小结
作业提升

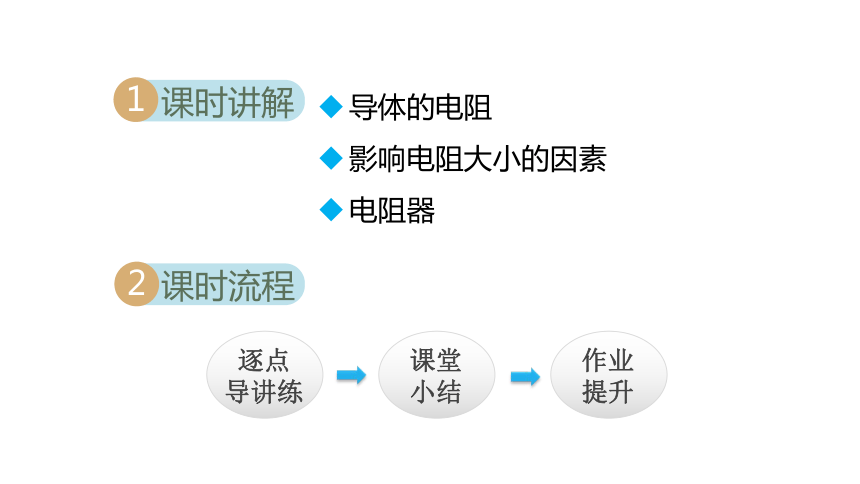

课时讲解
1
课时流程
2
导体的电阻
影响电阻大小的因素
电阻器
知识点
电阻
知1－讲
1

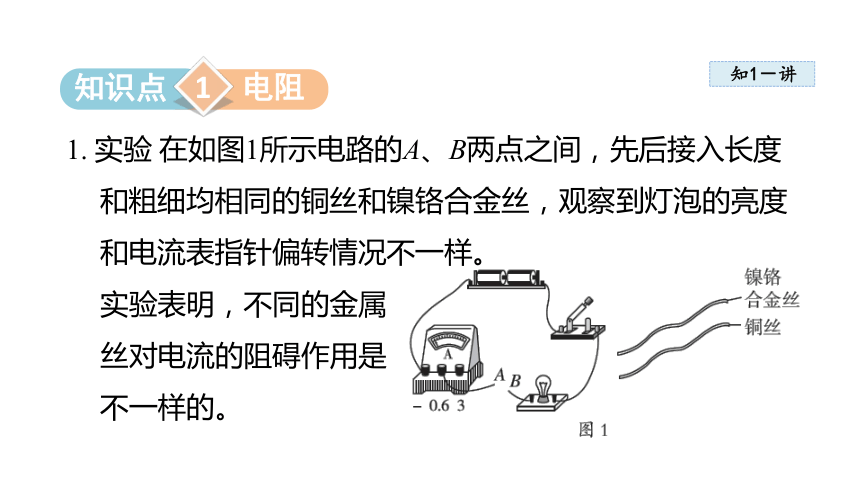

1. 实验 在如图1所示电路的A、B两点之间，先后接入长度和粗细均相同的铜丝和镍铬合金丝，观察到灯泡的亮度和电流表指针偏转情况不一样。
实验表明，不同的金属
丝对电流的阻碍作用是
不一样的。
知1－讲

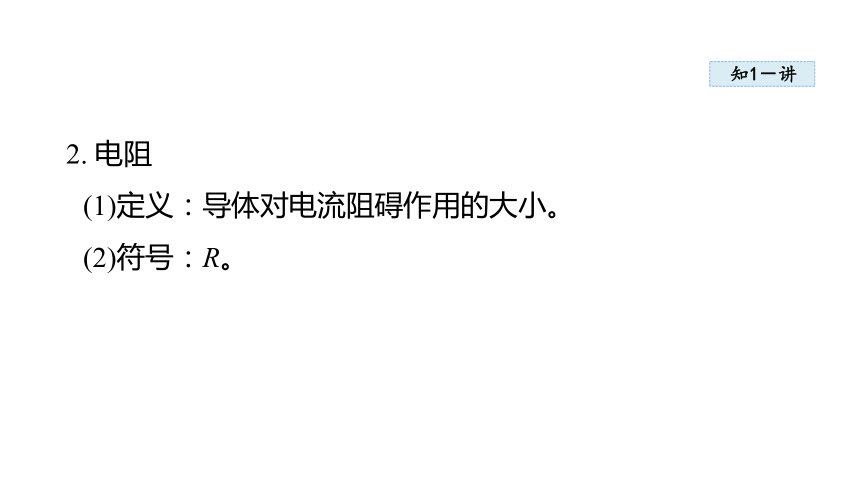

2. 电阻
(1)定义：导体对电流阻碍作用的大小。
(2)符号：R。
知1－讲

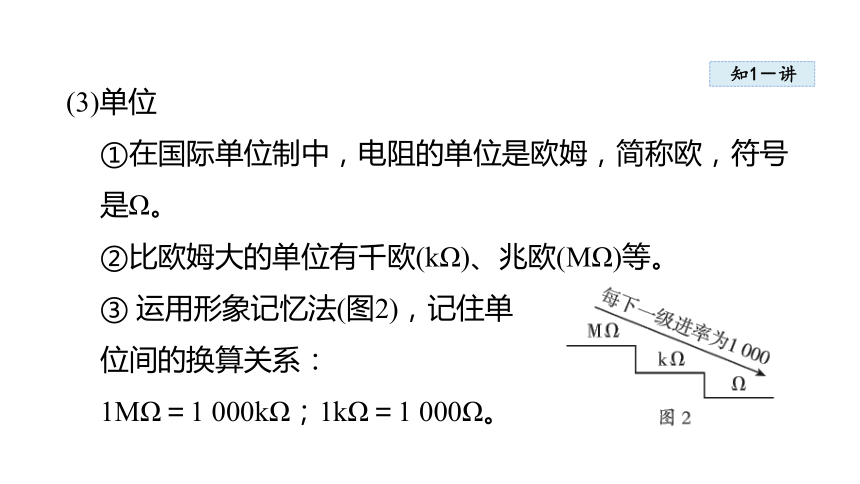

(3)单位
①在国际单位制中，电阻的单位是欧姆，简称欧，符号是Ω。
②比欧姆大的单位有千欧(kΩ)、兆欧(MΩ)等。
③ 运用形象记忆法(图2)，记住单
位间的换算关系：
1MΩ＝1 000kΩ；1kΩ＝1 000Ω。
知1－讲

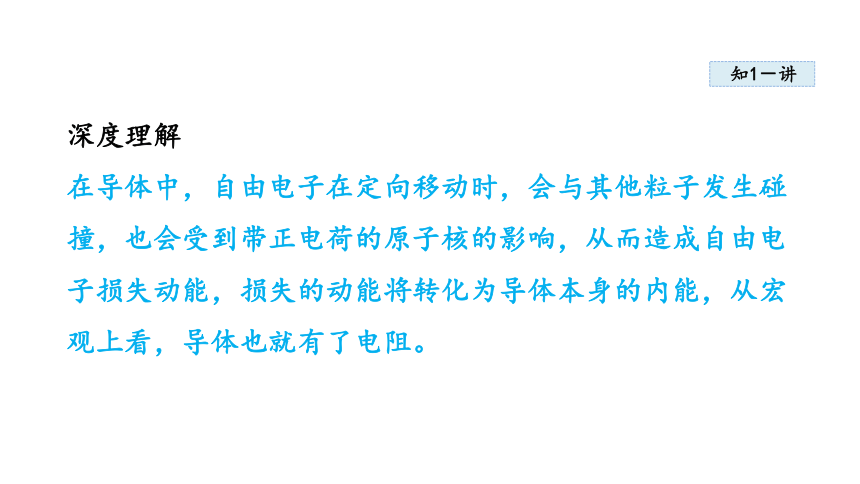

深度理解
在导体中，自由电子在定向移动时，会与其他粒子发生碰撞，也会受到带正电荷的原子核的影响，从而造成自由电子损失动能，损失的动能将转化为导体本身的内能，从宏观上看，导体也就有了电阻。
知1－练
例 1

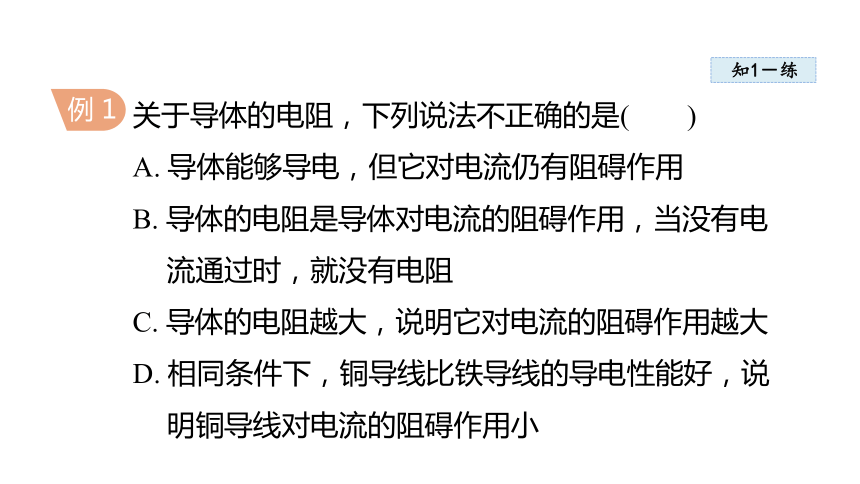

关于导体的电阻，下列说法不正确的是( )
A. 导体能够导电，但它对电流仍有阻碍作用
B. 导体的电阻是导体对电流的阻碍作用，当没有电流通过时，就没有电阻
C. 导体的电阻越大，说明它对电流的阻碍作用越大
D. 相同条件下，铜导线比铁导线的导电性能好，说明铜导线对电流的阻碍作用小
知1－练

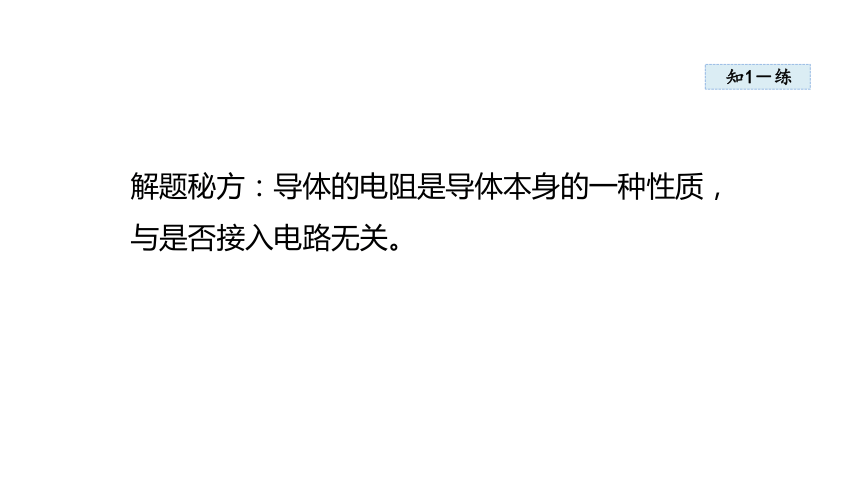

解题秘方：导体的电阻是导体本身的一种性质，与是否接入电路无关。
知1－练

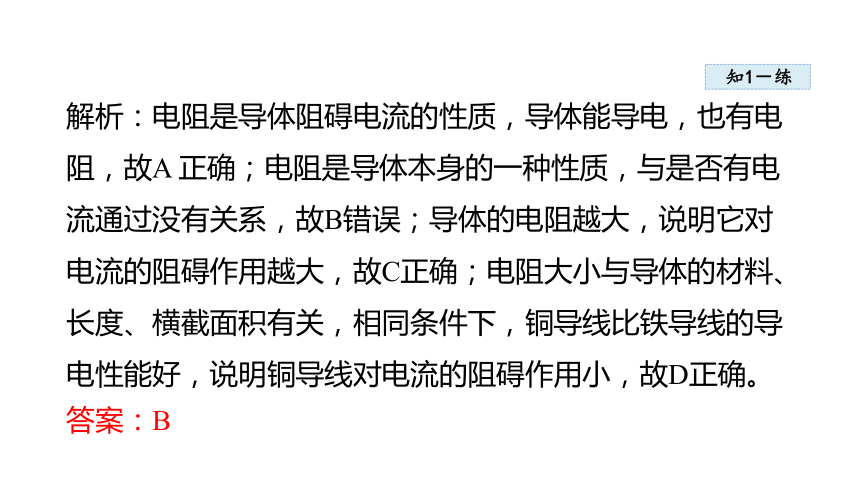

解析：电阻是导体阻碍电流的性质，导体能导电，也有电阻，故A 正确；电阻是导体本身的一种性质，与是否有电流通过没有关系，故B错误；导体的电阻越大，说明它对电流的阻碍作用越大，故C正确；电阻大小与导体的材料、长度、横截面积有关，相同条件下，铜导线比铁导线的导电性能好，说明铜导线对电流的阻碍作用小，故D正确。
答案：B
知1－练

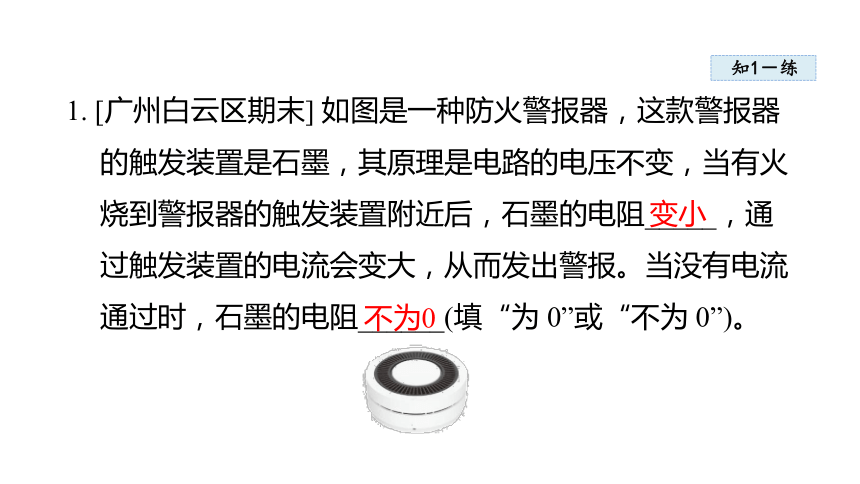

1. [广州白云区期末] 如图是一种防火警报器，这款警报器的触发装置是石墨，其原理是电路的电压不变，当有火烧到警报器的触发装置附近后，石墨的电阻_____，通过触发装置的电流会变大，从而发出警报。当没有电流通过时，石墨的电阻______(填“为 0”或“不为 0”)。
变小
不为0
知2－讲
知识点
影响电阻大小的因素
2

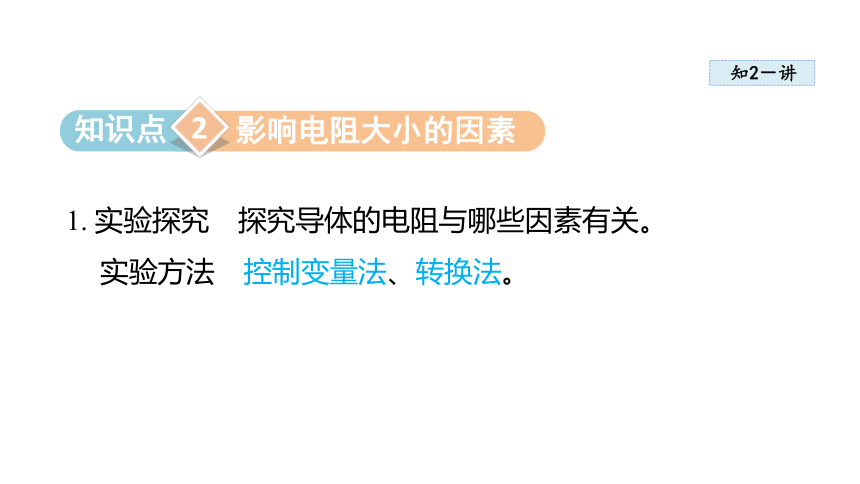

1. 实验探究 探究导体的电阻与哪些因素有关。
实验方法 控制变量法、转换法。
知2－讲

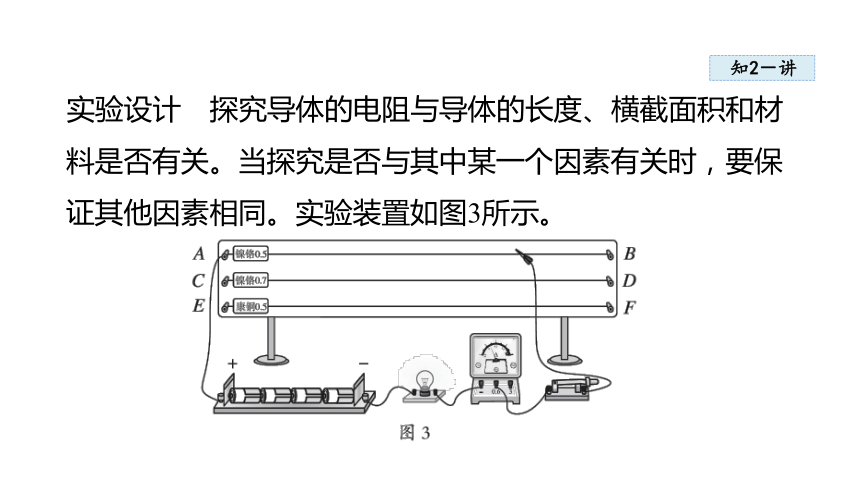

实验设计 探究导体的电阻与导体的长度、横截面积和材料是否有关。当探究是否与其中某一个因素有关时，要保证其他因素相同。实验装置如图3所示。
知2－讲
方法点拨
转换法：导体电阻的大小在本实验探究中是通过电流的大小反映出来的，即通过导体对电流的阻碍作用大小来比较导体电阻的大小，这里运用的是转换法。
知2－讲
知识链接
影响电阻大小的因素
知2－讲
实验过程及现象 如表格所示。
导体电阻与导体的长度的关系 导体电阻与导体的横截面积的关系 导体电阻与导体的材料的关系
操 作 把A接线柱连入电路。闭合开关，让鳄鱼夹在A、B之间移动 分别把金属丝AB 和CD接入电路 分别把金属丝AB和EF接入电路
现 象 发现接入电路的导体越长，灯泡越暗、电流表示数越小 闭合开关，发现接入CD时， 灯泡比较亮，电流表示数比较大 闭合开关，发现接入EF时，灯泡比较亮
知2－讲
实验结论
①当导体的横截面积和材料一定时，导体的电阻与导体的长度有关，导体越长，电阻越大。
②当导体的长度和材料一定时，导体的电阻与导体的横截面积有关，导体的横截面积越大，电阻越小。
③当导体的长度和横截面积一定时，导体的电阻与导体的材料有关，不同材料的导体，其电阻不同。
知2－讲
提出问题 资料研究表明“220 V 0.2 A”的白炽灯，未接入电路的电阻约100 Ω，而正常工作时的电阻约1 100 Ω。
由此提出灯丝的电阻和什么因素有什么关系？
实验事实 灯丝的电阻和温度有关，灯丝的温度越高，电阻就越大。
特别说明 对金属丝而言，温度变化不大时，电阻的变化不大，可以忽略这种变化。
知2－讲
2. 影响导体电阻大小的因素 导体的材料、导体的长度、导体的横截面积大小、导体的温度。
知2－讲
知识拓展
导体的电阻与温度有关：金属导体的电阻通常随温度的升高而增大。碳和绝缘体的电阻随温度的升高而减小。半导体的电阻受温度影响大。有的合金如康铜和锰铜的电阻受温度影响不大。
知2－练
[深圳期末]小明用如图4所示的器材探究“影响电阻大小的因素”，a、b为长度一样的镍铬合金丝，b比a的横截面积大。
例 2
知2－练
关于此实验，下列说法不正确的是(　　)
A. 小灯泡越亮，表示接入的合金丝电阻越小
B. 本实验主要探究方法有控制变量法和转换法
C. 为了更明显比较两条合金丝的电阻，可在电路中串联一个电流表
D. 利用此装置能探究导体电阻大小和导体的横截面积、长度、材料的关系
知2－练
解题秘方：运用控制变量的思想，探究电阻和某个量的关系时，控制这个量之外的变量相同，改变这个量进行对比。
知2－练
解析：本实验主要探究方法有控制变量法和转换法。根据转换法，电阻的大小通过比较小灯泡的亮度来判断，小灯泡越亮，说明电路中的电流越大，表示接入的合金丝电阻越小，可在电路中串联一个电流表，直接根据电流大小比较两条合金丝的电阻。根据控制变量法可知，探究导体电阻大小和材料的关系，应改变导体的材料，而由题知a、b 两合金丝的材料相同，所以不能探究导体电阻大小和材料的关系。
答案：D
知2－练
2. [东莞模拟] 关于导体电阻的大小，下列说法中正确的是(　　)
A. 粗细相同的两条导线，长的电阻大
B. 长度相同的两条导线，细的电阻大
C. 同种材料制成的长度相同的两条导线，粗导线的电阻大
D. 对于大多数导体来说，当温度升高时，它的电阻就会增大
D
知3－讲
知识点
电阻器
3
1. 定值电阻 电阻值固定不变的电阻器称为定值电阻，其电路符号是“ ”。
知3－讲
2. 变阻器 电阻值可以调节的电阻器叫做变阻器。常用的变阻器有滑动变阻器(电路符号是“ ”)、电位器等。
知3－讲
(1)滑动变阻器的构造
①结构：如图5甲所示。
②原理示意图和电路符号：如图乙所示。
知3－讲
(2)滑动变阻器的原理 通过改变连入电路中电阻丝的长度来改变连入电路中的电阻。
(3)滑动变阻器铭牌参数的含义 滑动变阻器的铭牌上标有最大电阻值和允许通过的最大电流。
知3－讲
(4)滑动变阻器的连接 ①四种正确接法——采用“一上一下”的接法将滑动变阻器连在电路中。
将PC段电阻丝接入电路 将PD段电阻丝接入电路
知3－讲
续表：
将PC段电阻丝接入电路 将PD段电阻丝接入电路
当滑片向左移动时，接入电路的电阻丝变短，电路的电阻变小，电路中的电流变大； 当滑片向右移动时，接入电路的电阻丝变长，电路的电阻变大，电路中的电流变小 当滑片向左移动时，接入电路的电阻丝变长，电路的电阻变大，电路中的电流变小；
当滑片向右移动时，接入电路的电阻丝变短，电路的电阻变小，电路中的电流变大
知3－讲
②两种错误接法
接法 电路中的电阻丝 连入电路的阻值 在电路中
的作用
没有接入 零 相当于导线
AB段 滑动变阻器的最大阻值 相当于定值电阻
(5)用滑动变阻器改变通过小灯泡的电流
如图6所示，先移动滑片，使滑片位于最右端(阻值最大处)，闭合开关。当滑片向左移动时，接入电路的电阻丝变短，电路的电阻变小，通过小灯泡的电流变大，小灯泡变亮；当滑片向右滑动时，接入
电路的电阻丝变长，电路的电阻变大，
通过小灯泡的电流变小，小灯泡变暗。
知3－讲
知3－讲
特别提醒
电阻丝外涂着绝缘层，并紧密地绕在绝缘筒上，电流是沿着电阻丝流动，而不是横向流过。不能错误地认为，滑动变阻器是通过改变电阻丝的粗细来改变接入电路的电阻。
知3－讲
方法点拨
判断滑动变阻器接入电路的阻值是变大还是变小，只要看电阻丝接入电路的长度如何变化。接入电路的电阻丝变长时，接入电路的电阻变大。接入电路的电阻丝变短时，接入电路的电阻变小。
知3－练
[中考·哈尔滨]如图7所示是小明自制的调光台灯，把一根导线固定在铅笔芯最左端，然后将另一根导线接触铅笔芯右端并逐渐向左滑动，小明会看到的现象是______，产生这种现象的原因是导体的______减小，引起导体的电阻变小；受此启发，
人们制造了一种可以改变电阻的
元件，叫做___________。
例 3
灯变亮
长度
滑动变阻器
知3－练
解题秘方：结合图示中的情景，由影响导体电阻大小的因素分析。
解析：灯与铅笔芯串联，将另一根导线接触铅笔芯右端并逐渐向左滑动，铅笔芯接入电路中的长度逐渐减小，在其他条件不变时，铅笔芯接入电路中的电阻变小，使得电路中的电流变大，灯会变亮。
知3－练
3. [广东模拟] 滑动变阻器是通过改变连接在电路中电阻丝的______来改变电阻的；金属杆选用_____(填“导体”或“绝缘体”)材料制作。
长度
导体
知3－练
如图所示的滑动变阻器中，当滑片P向左滑动时，连入电路的电阻变小的是(　　)
例 4
知3－练
解题秘方：滑动变阻器接入电路中电阻的大小取决于电阻丝接入电路的长度，判断滑动变阻器接入电路的电阻变大还是变小，关键在于看下边接的是哪个接线柱，以及滑动变阻器滑片的移动方向。
知3－练
解析：图A、图D中滑片向左滑动时，滑动变阻器接入电路的电阻丝变长，接入电路的阻值变大；图B中滑动变阻器同时接下面两个接线柱，滑动变阻器相当于定值电阻，滑片移动时，接入电路的阻值不变；图C中滑片向左滑动时，接入电路的电阻丝变短，滑动变阻器接入电路的阻值变小。
答案：C
知3－练
4. 如图，用变阻器控制灯泡L的亮度。若要求滑片P向左滑动时灯泡逐渐变亮，则下列接法中正确是(　　)
A. M接C，N接D
B. M接A，N接B
C. M接C，N接B
D. M接A，N接D
C
电阻
电阻
定义
单位
电阻器
定值电阻
影响因素
材料
长度
横截面积
温度
滑动变阻器
原理
结构
使用
