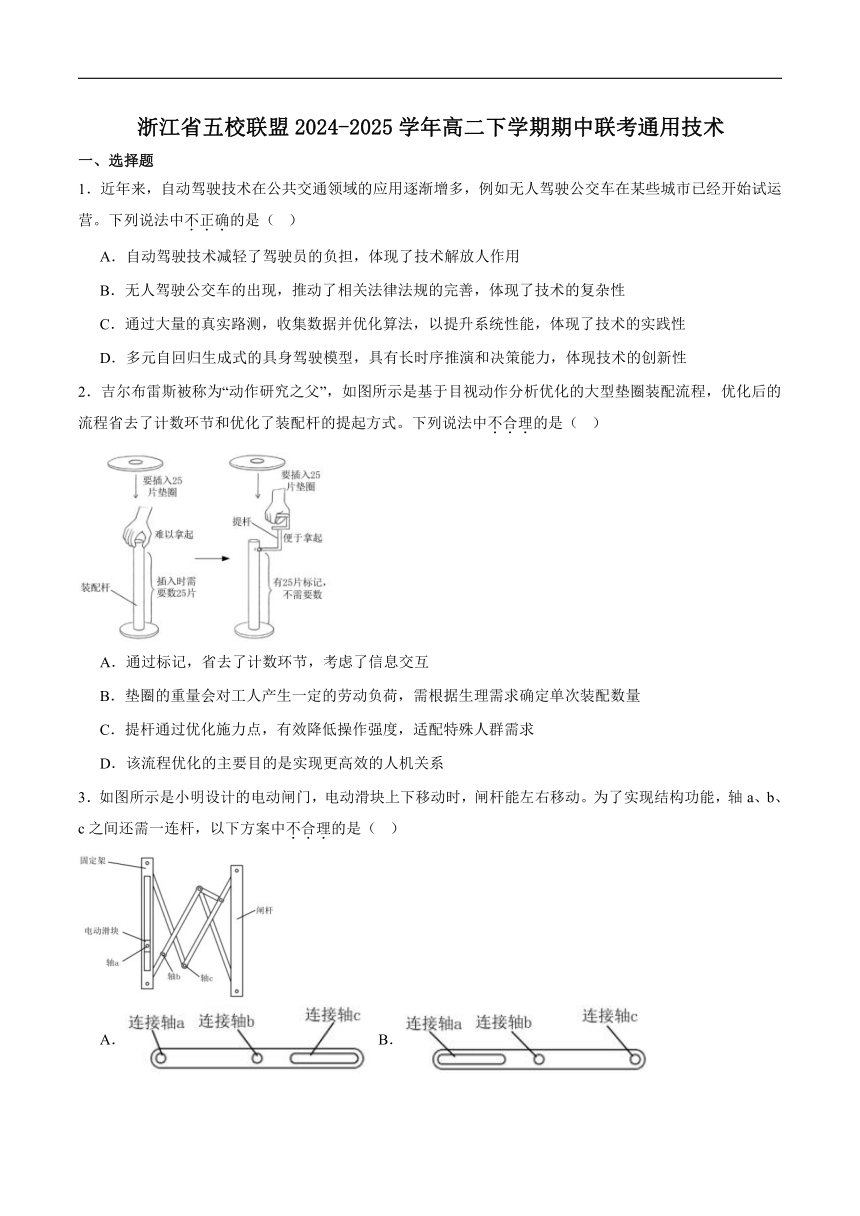

浙江省五校联盟2024-2025学年高二下学期期中联考通用技术
一、选择题
1.近年来,自动驾驶技术在公共交通领域的应用逐渐增多,例如无人驾驶公交车在某些城市已经开始试运营。下列说法中不正确的是( )
A.自动驾驶技术减轻了驾驶员的负担,体现了技术解放人作用
B.无人驾驶公交车的出现,推动了相关法律法规的完善,体现了技术的复杂性
C.通过大量的真实路测,收集数据并优化算法,以提升系统性能,体现了技术的实践性
D.多元自回归生成式的具身驾驶模型,具有长时序推演和决策能力,体现技术的创新性
2.吉尔布雷斯被称为“动作研究之父”,如图所示是基于目视动作分析优化的大型垫圈装配流程,优化后的流程省去了计数环节和优化了装配杆的提起方式。下列说法中不合理的是( )
A.通过标记,省去了计数环节,考虑了信息交互
B.垫圈的重量会对工人产生一定的劳动负荷,需根据生理需求确定单次装配数量
C.提杆通过优化施力点,有效降低操作强度,适配特殊人群需求
D.该流程优化的主要目的是实现更高效的人机关系
3.如图所示是小明设计的电动闸门,电动滑块上下移动时,闸杆能左右移动。为了实现结构功能,轴a、b、c之间还需一连杆,以下方案中不合理的是( )
A. B.
C. D.
4.以下木工操作中,正确的是( )
A.①③ B.①④ C.②③ D.②④
5.以下运动员在击球时,球拍或球杆不会受扭转的是( )
A. B. C. D.
6.如图所示的电路中,三极管VT1和VT2为型号相同,且均始终处于放大状态。下列对电路的分析中不正确的是( )
A.a点电位小于6V,电阻R1、R2、R3上的电位差基本相同
B.R1增加到2KΩ,a点电位明显下降,流过发光二极管VD1电流增加
C.发光二极管亮度低,可以适当增加电源电压或减小R2阻值
D.R3减小到500Ω,a点电位明显上升,流过发光二极管VD1电流增加
二、选择题组

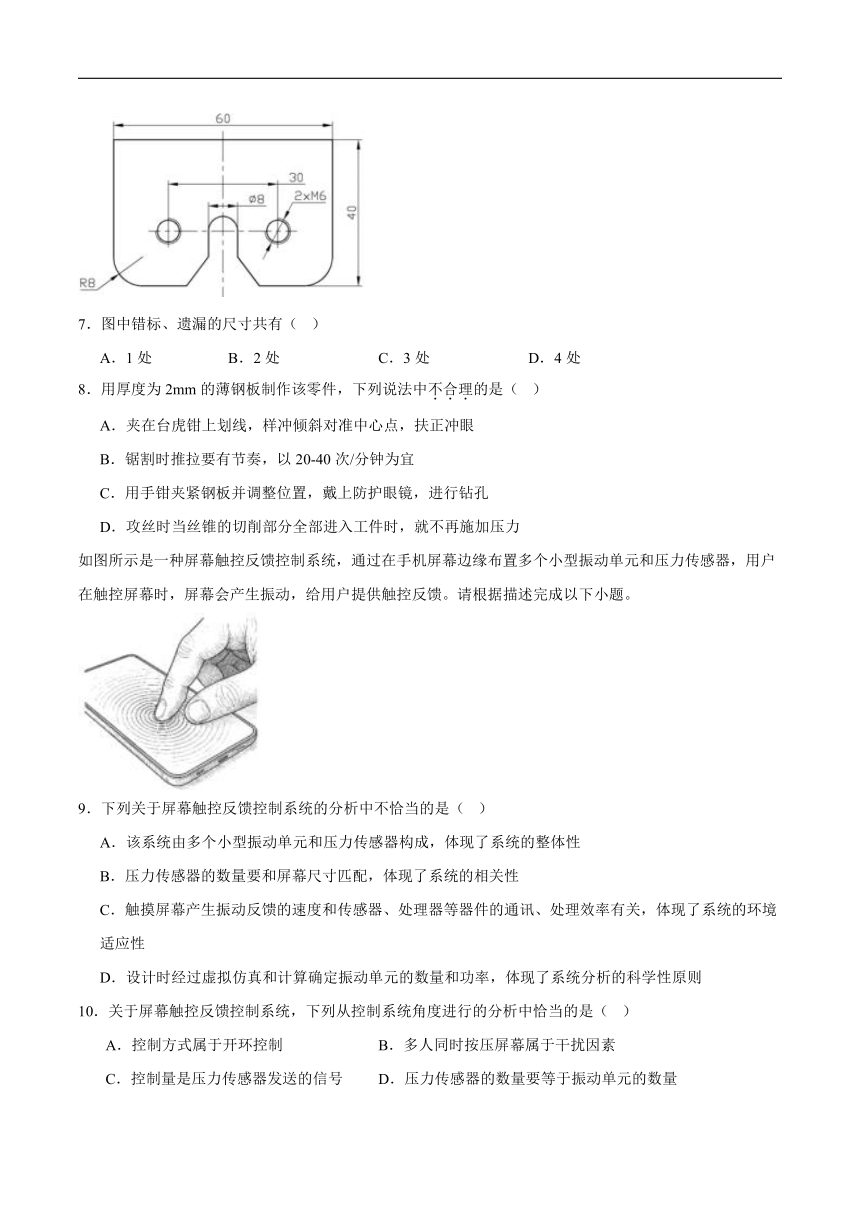

通用技术课上,小明设计了如图所示的零件。请根据题图完成以下小题。
7.图中错标、遗漏的尺寸共有( )
A.1处 B.2处 C.3处 D.4处
8.用厚度为2mm的薄钢板制作该零件,下列说法中不合理的是( )
A.夹在台虎钳上划线,样冲倾斜对准中心点,扶正冲眼
B.锯割时推拉要有节奏,以20-40次/分钟为宜
C.用手钳夹紧钢板并调整位置,戴上防护眼镜,进行钻孔
D.攻丝时当丝锥的切削部分全部进入工件时,就不再施加压力
如图所示是一种屏幕触控反馈控制系统,通过在手机屏幕边缘布置多个小型振动单元和压力传感器,用户在触控屏幕时,屏幕会产生振动,给用户提供触控反馈。请根据描述完成以下小题。
9.下列关于屏幕触控反馈控制系统的分析中不恰当的是( )
A.该系统由多个小型振动单元和压力传感器构成,体现了系统的整体性
B.压力传感器的数量要和屏幕尺寸匹配,体现了系统的相关性
C.触摸屏幕产生振动反馈的速度和传感器、处理器等器件的通讯、处理效率有关,体现了系统的环境适应性
D.设计时经过虚拟仿真和计算确定振动单元的数量和功率,体现了系统分析的科学性原则
10.关于屏幕触控反馈控制系统,下列从控制系统角度进行的分析中恰当的是( )
A.控制方式属于开环控制 B.多人同时按压屏幕属于干扰因素
C.控制量是压力传感器发送的信号 D.压力传感器的数量要等于振动单元的数量

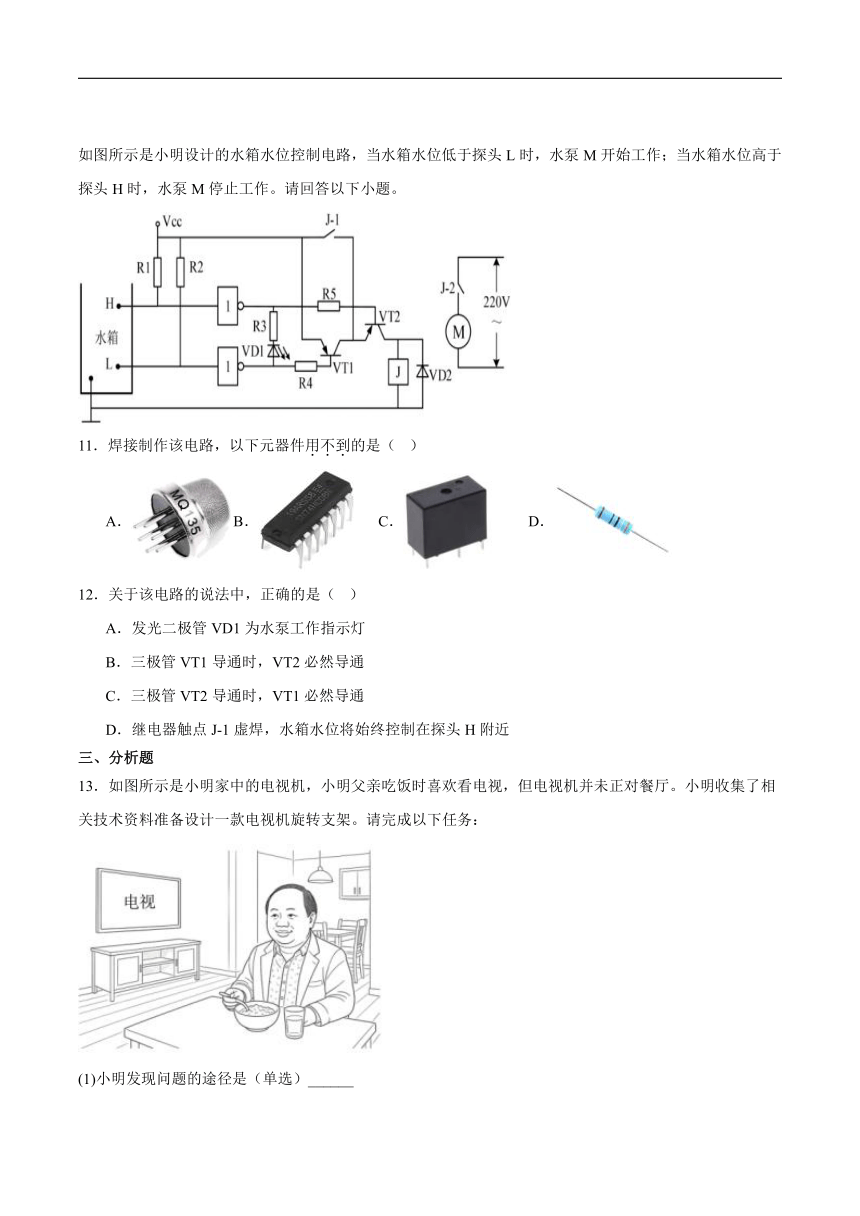

如图所示是小明设计的水箱水位控制电路,当水箱水位低于探头L时,水泵M开始工作;当水箱水位高于探头H时,水泵M停止工作。请回答以下小题。
11.焊接制作该电路,以下元器件用不到的是( )
A.B. C. D.
12.关于该电路的说法中,正确的是( )
A.发光二极管VD1为水泵工作指示灯
B.三极管VT1导通时,VT2必然导通
C.三极管VT2导通时,VT1必然导通
D.继电器触点J-1虚焊,水箱水位将始终控制在探头H附近
三、分析题
13.如图所示是小明家中的电视机,小明父亲吃饭时喜欢看电视,但电视机并未正对餐厅。小明收集了相关技术资料准备设计一款电视机旋转支架。请完成以下任务:
(1)小明发现问题的途径是(单选)______
A.观察日常生活 B.技术研究与试验 C.收集和分析信息
(2)在设计旋转支架时,以下现象属于结构稳定性问题的是(单选)______
A.支架转动时产生异响
B.支架底座在旋转时发生侧翻
C.连接杆表面出现裂痕
(3)以下设计环节的正确顺序是 → → →
A.绘制三维结构图
B.测量电视机重量和安装位置
C.制作模型
D.测试、校验功能和强度
(4)测试旋转支架承载能力时,合理环节包括(多选)______
A.使用ANSYS软件进行旋转支架的静态受力仿真
B.在支架上安装电视,缓慢旋转支架,观察支架变形程度
C.使用激光位移传感器测量支架在100kg/300kg/500kg负载下的纵向位移量
D.模拟餐厅不同座位视角,统计支架角度调节满意度
四、综合题
14.如图所示是小明家中电视机背面的安装孔示意图,请你帮助小明设计一款电视机旋转支架。
设计要求如下:
(a)支架能将电视机稳固安装在墙面上;
(b)电视机能相对墙面左右旋转±60°;
(c)纯机械结构,无需电机驱动。
请完成以下任务:
(1)将支架安装在墙上,以下连接件最合适的是(单选)______
A. B.
C. D.
(2)请在头脑中构思符合设计要求的多个方案,并画出其中最优方案的设计草图,简要说明方案的工作过程
(3)在草图上标注主要尺寸
15.如图所示是小明设计的水池抽水电路,接通电源,按下按键开关SW1后松开,抽水水泵M1工作,直到水池水位低于设定值。
(1)利用面包板上测试该电路,以下工具或元器件不需要的是(多选)____
A. B.
C. D.
(2)以下焊接故障中,不会对电路的使用产生影响的有(单选)____
A.电阻R1连焊 B.二极管VD1连焊 C.电阻R2虚焊 D.电阻R3连焊
(3)小明想给电路增加一个水泵工作指示灯,当水泵工作时,发光二极管亮起。以下发光二极管中,最合理的位置(单选)____
A.① B.② C.③ D.④ E.⑤
(4)小明想给电路增加一个加水功能。当水池水位低于下限水位a时,加水水泵M2工作;当水池水位高于上限水位b时,加水水泵M2停止工作。若抽水水泵M1工作,则加水水泵M2始终不工作。请你在虚线框1中连线,实现电路功能。
题号 1 2 3 4 5 6 7 8 9 10
答案 B C D D C D D A C A
题号 11 12
答案 A B
13.(1)A
(2)B
(3) B A C D
(4)ABD
14.(1)A
(2)草图:结构能合理连接电视和墙壁;电视机相对墙壁能旋转±60°;结构简单、合理;
(3)尺寸:电视机的安装尺寸;其他合理尺寸。
15.(1)AB
(2)C
(3)B
(4)
