专题四 作图题
专题突破

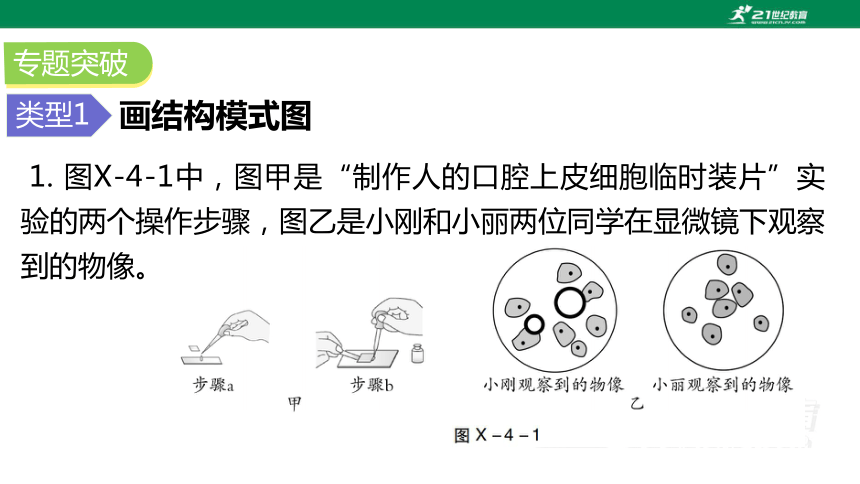

1. 图X-4-1中，图甲是“制作人的口腔上皮细胞临时装片”实验的两个操作步骤，图乙是小刚和小丽两位同学在显微镜下观察到的物像。
类型1
画结构模式图
请回答：

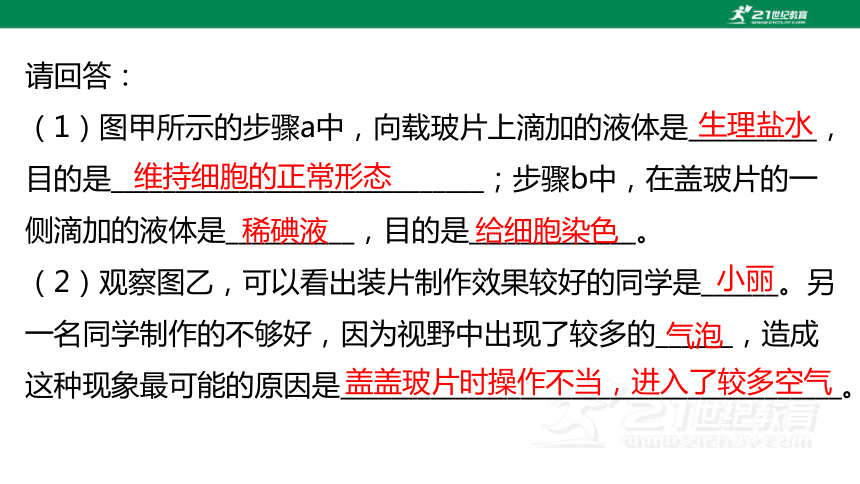

（1）图甲所示的步骤a中，向载玻片上滴加的液体是__________，目的是_____________________________；步骤b中，在盖玻片的一侧滴加的液体是__________，目的是_____________。
（2）观察图乙，可以看出装片制作效果较好的同学是______。另一名同学制作的不够好，因为视野中出现了较多的______，造成这种现象最可能的原因是_______________________________________。
生理盐水
维持细胞的正常形态
稀碘液
给细胞染色
小丽
气泡
盖盖玻片时操作不当，进入了较多空气

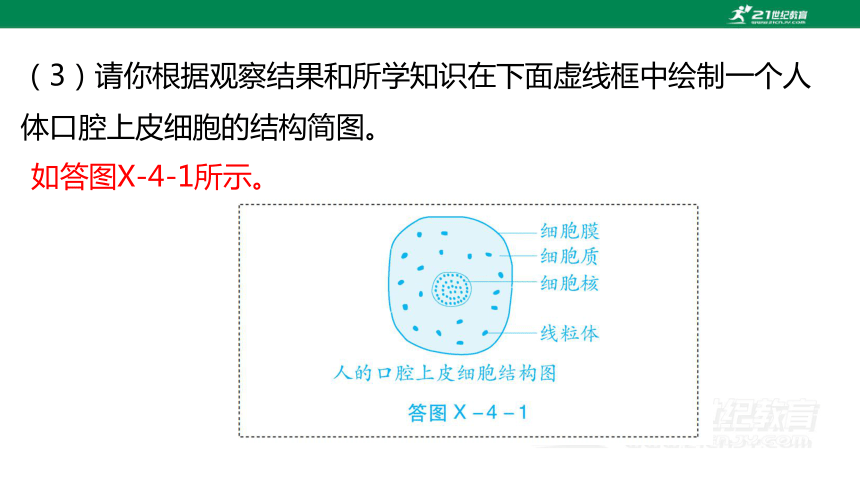

（3）请你根据观察结果和所学知识在下面虚线框中绘制一个人体口腔上皮细胞的结构简图。
如答图X-4-1所示。

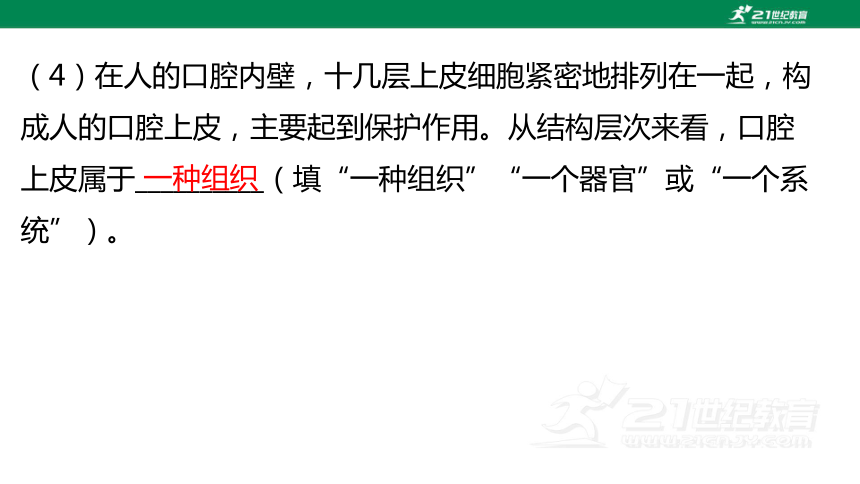

（4）在人的口腔内壁，十几层上皮细胞紧密地排列在一起，构成人的口腔上皮，主要起到保护作用。从结构层次来看，口腔上皮属于__________（填“一种组织”“一个器官”或“一个系统”）。
一种组织

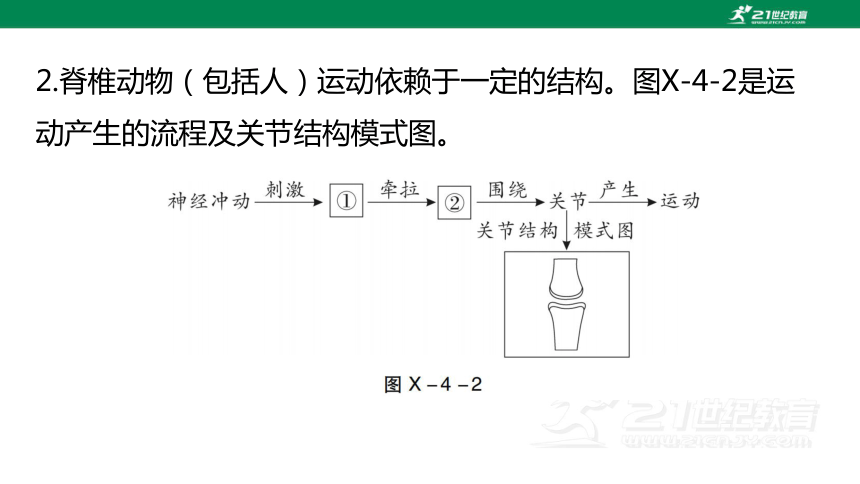

2.脊椎动物（包括人）运动依赖于一定的结构。图X-4-2是运动产生的流程及关节结构模式图。
请回答：
（1）写出流程图中序号所代表的结构：①__________；②_______。
（2）补画关节结构模式图中的各个结构并标注名称。
骨骼肌
骨
如答图X-4-2所示。

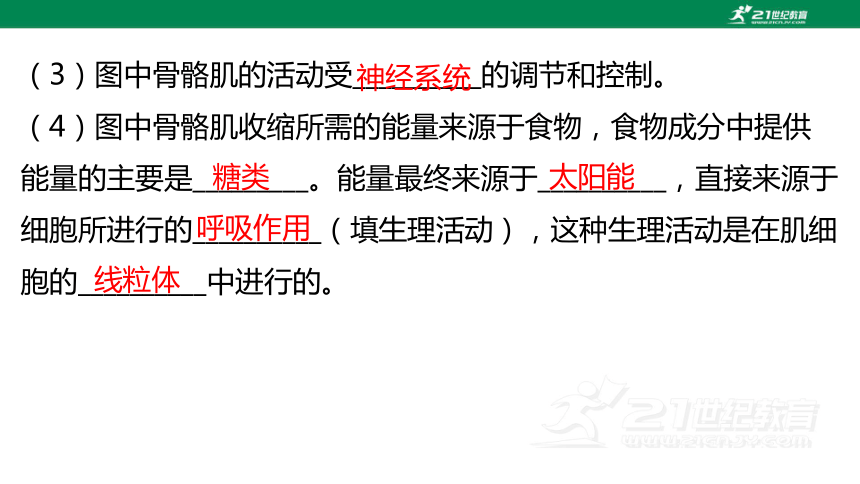

（3）图中骨骼肌的活动受__________的调节和控制。
（4）图中骨骼肌收缩所需的能量来源于食物，食物成分中提供能量的主要是_________。能量最终来源于__________，直接来源于细胞所进行的__________（填生理活动），这种生理活动是在肌细胞的__________中进行的。
神经系统
糖类
太阳能
呼吸作用
线粒体

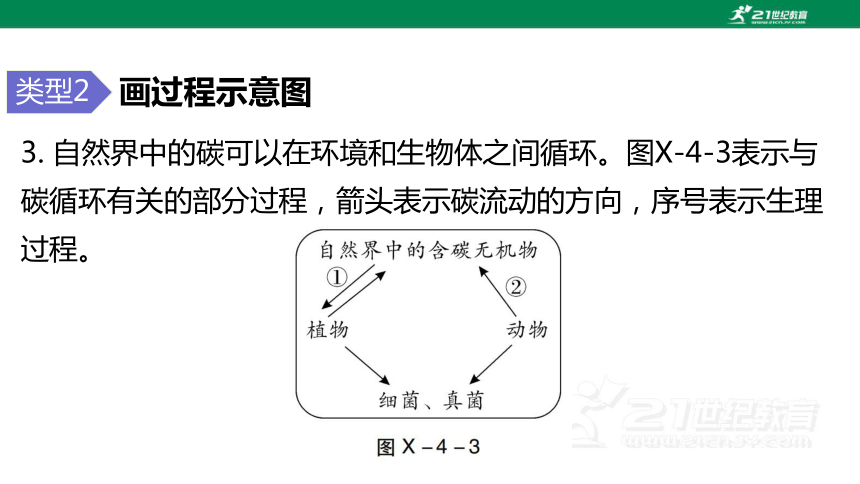

3. 自然界中的碳可以在环境和生物体之间循环。图X-4-3表示与碳循环有关的部分过程，箭头表示碳流动的方向，序号表示生理过程。
类型2
画过程示意图
请回答：

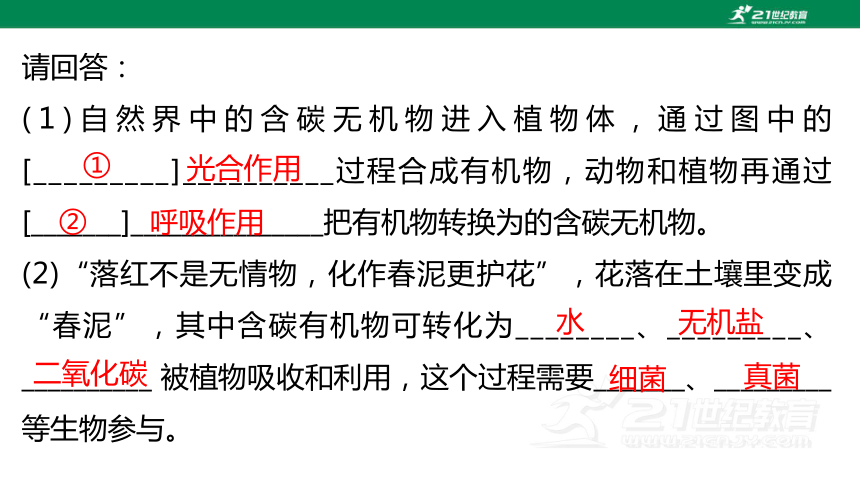

(1)自然界中的含碳无机物进入植物体，通过图中的[_________]__________过程合成有机物，动物和植物再通过[_______]_______________把有机物转换为的含碳无机物。
(2)“落红不是无情物，化作春泥更护花”，花落在土壤里变成“春泥”，其中含碳有机物可转化为________、_________、__________ 被植物吸收和利用，这个过程需要_______、_________等生物参与。
①
光合作用
②
呼吸作用
水
无机盐
二氧化碳
细菌
真菌

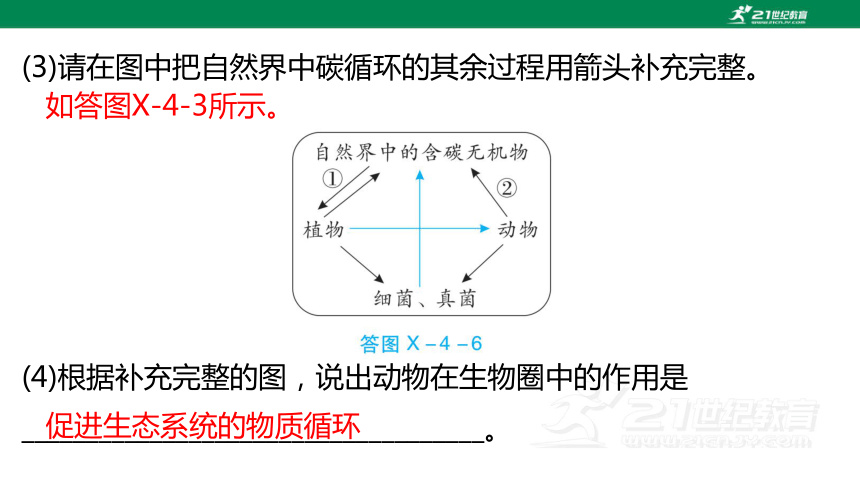

(3)请在图中把自然界中碳循环的其余过程用箭头补充完整。
(4)根据补充完整的图，说出动物在生物圈中的作用是
____________________________________。
促进生态系统的物质循环
如答图X-4-3所示。

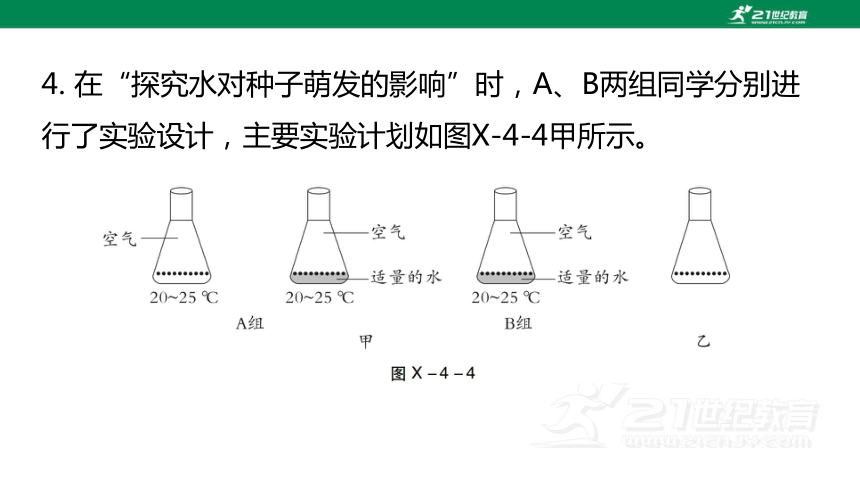

4. 在“探究水对种子萌发的影响”时，A、B两组同学分别进行了实验设计，主要实验计划如图X-4-4甲所示。
请回答：
（1）本实验中的变量是__________。
（2）你认为A、B两组同学的实验计划，哪一组更科学？__________。为什么？________________________________________。（3）该实验用10粒大豆种子，不用1~2粒种子进行实验的原因是___________________________________________________。
水分
A组
因为A组设计有对照实验，而B组没有
避免偶然性，减小实验误差
（4）除上述探究的问题，就“影响种子萌发的外部条件”你还能提出一个什么问题？___________________________________ 并简要设计实验条件。（在图X-4-4乙所示实验装置中标注出来）
温度影响种子的萌发吗
如答图X-4-4所示。
（5）大豆种子萌发需要的营养物质来自胚中的__________。由于大豆无休眠期，在种子萌发所需的条件均已具备、胚中营养物质充足的情况下，仍有一部分的大豆种子没有萌发，可能的原因是_____________________________________________。
子叶
胚已死亡或胚不完整
5. （2024深圳期中）生活中一些人饮酒后，情绪激动，喜怒无常，甚至呕吐。酗酒对人体有危害吗？小锋同学希望通过探究实验“酒精对水蚤心率的影响”来寻找答案。在15 ℃的室温条件下，小锋同学选用10只大小一致、10 s内心跳次数在30～36次之间的成年水蚤为材料，做了A、B两组实验，观察水蚤10 s内的心跳次数。
类型3
画坐标曲线图
实验步骤：
①A组：将每只水蚤先放在清水中计数，重复3次。
②B组：将每只水蚤分别移入体积分数为5%的酒精中计数，同样重复3次。
③处理数据：分别计算出A、B两组实验数据的平均值。
请回答:
（1）A组和B组是对照实验，实验的变量是_________，A组的作用是__________。
（2）小锋同学在实验中用了10只水蚤，并且重复做3次，将实验数据取平均值，他这样做的目的是_________________________ _________________________________________________。
(3)A组和B组实验的顺序__________（填“可以”或“不可以”）颠倒，原因是______________________________________________ _____________________________________________________________。
有无酒精
形成对照
减小实验误差，使实验结果更加准确
不可以
若先做B组实验，酒精会在水蚤体内有残留，影响实验结果的准确性
（4）为了进一步了解不同体积分数的酒精对水蚤心率的影响，小锋同学用同样的方法，又依次观察了体积分数为10%、15%、20%的酒精中水蚤10 s内的心跳次数，得到的数据如下表（包括之前做的A组和B组数据）：
实验组别 A B C D E
酒精体积分数 清水 5% 10% 15% 20%
10 s内心脏
跳动次数平
均值/次 33 24 21 17 0
（死亡）
①根据上表数据在虚线框中画出水蚤心率随酒精体积分数变化的曲线图。
如答图X-4-5所示。
②由曲线可知，水蚤心率会随着酒精体积分数的增加而________。
③结合这个探究实验，请你谈谈饮酒对人体健康有什么影响？___________________________________________________________。
下降
过度酗酒会增加患心脏病等疾病的风险（合理即可）
6. 某兴趣小组开展“训练小白鼠走迷宫获取食物”的探究活动：选取三只一天未进食的小白鼠（编号为A、B、C）分别走同一个迷宫（图X-4-5甲），在相同环境条件下，测得其找到食物的时间如下表所示，小组最后将三只小白鼠走迷宫用时绘制成图X-4-5乙。
图X-4-5
请回答：
（1）根据本实验，你认为该兴趣小组作出的假设是____________ ______________________________________________________________。
(2)从行为获得途径上看，小白鼠通过训练走迷宫获取食物的行为，属于__________行为。此类行为的获得是建立在__________因素的基础上的。
不同小白鼠经过训练学会走迷宫获取食物的时间不同
学习
遗传
答图X-4-6
（3）请在图X-4-5乙中补充小白鼠B的实验数据曲线。
(4)根据曲线图，发现三只小白鼠找到食物的时间__________（填“相同”或“不同”）。
(5)分析数据，得出的结论：训练次数越多，小鼠走迷宫找到食物的时间越__________（填“长”或“短”），可见此类行为可以通过训练得到__________（填“强化”或“弱化”）。
(6)若小白鼠在完成走迷宫的训练之后长时间不给予食物奖励，则小白鼠的这种走迷宫行为__________（填“会”或“不会”）消退。
不同
短
强化
会
7. 目前，校园“低头族”现象十分普遍，某大学社团随机发放
2 000份问卷进行调查，统计结果如下：
学生使用电子产品及健康危害情况统计表
类型4
画柱状图或饼状图
使用电子产品情况 健康危害情况人数/人
使用时间 人数/人 颈肩痛 手腕部疼痛 眼部不适 轻度社交障碍
2～4 h 963 178 48 288 136
5～6 h 579 115 102 252 127
6 h以上 458 174 92 224 133
合计 2 000 467 242 764 396
请回答：
(1)这种科学探究的方法属于____________(填“抽样调查法”或“普查法”)。
(2)该社团在进行调查之前，必须先明确调查__________和调查__________，再制订合理的调查__________。
(3)从表格数据分析，使用电子产品时间为__________的学生出现颈肩痛的比例最高。
(4)从表格数据分析，使用电子产品对人体最大的危害是会导致__________和__________。
抽样调查法
目的
对象
方案
6 h以上
颈肩痛
眼部不适
(5)在对学生们的问卷结果进行统计时，发现每天使用电子产品越久的同学出现健康危害问题的情况越多，则可说明长时间使用电子产品对健康__________(填“有”或“没有”)影响。
有
如答图X-4-7所示。
(6)图X-4-6为健康危害情况人数占总人数百分比柱状图，将眼部不适的占比统计出来并将图补充完整。
(7)很多人在生活中只顾着低头看手机而冷落身边亲友，你想对“低头族”提什么建议？____________________________________。
为了自己和亲友，请放下手机
8. 肥胖已成为世界公认的健康问题，为探究我国国民的身体肥胖状况，某研究组在2002—2019年期间共调查了63 449例成人的人体测量数据，分析与肥胖相关的指标，统计数据如下表：
性别 男性 女性
类型 过低 正常 超重 肥胖 过低 正常 超重 肥胖
比例/% 5.1 53.4 29.6 11.9 5.9 50.1 30.0 14.0
请回答：
（1）该研究组为了使结果具有说服力，63 449位成人的选取应 _________。
（2）图X-4-7已将男性肥胖类型的饼状图画出，请你把女性肥胖类型的饼状图补充完整。
随机取样
如答图X-4-8所示。
（3）随后研究组为选取研究肥胖成因的最适宜对象，设计了以下实验。
①科研人员选取同龄且健康的A、B、C三个品系小鼠，每个品系分为甲、乙两组，甲组饲喂适量的常规饲料，乙组饲喂_________的高脂饲料。
②在相同且适宜的环境中饲养8周，禁食12 h后检测____________相对值（反映小鼠的肥胖程度），结果如柱状图X-4-8所示。三个品系小鼠中，最适宜作为肥胖成因研究对象的是__________品系小鼠。
等量
脂肪细胞体积
A
9. 图X-4-9中，图甲是某家族先天性夜盲症遗传病图解，图乙是豌豆花栽培实验的统计数据。已知豌豆花的紫色和白色是一对相对性状，用B、b分别表示显性基因和隐性基因。
类型5
画遗传系谱图
组别 亲本 子代性状及数量
紫色/株 白色/株
一 紫色×紫色 1 800 600
二 紫色×白色 1 200 1 200
三 白色×白色 0 2 400
请回答：
（1）分析图甲可知，先天性夜盲症是__________（填“显性”或“隐性”）遗传病，Ⅰ1个体的基因组成是__________。Ⅱ3和Ⅱ4再生一个患病男孩的概率是__________。
（2）分析表格，通过表中第_____组杂交实验，可判断出豌豆花色的_______是隐性性状，第一组亲本紫花的基因组成是________。第二组子代进行杂交得到的子二代中紫花∶白花=__________。
隐性
BB或Bb
12.5%
一
白色
Bb
1∶1
（3）请将图乙中第一组实验的遗传图解补充完整。
如答图X-4-9所示。
10. 原产于澳大利亚的虎皮鹦鹉是一种长尾小鹦鹉。自然界大多数虎皮鹦鹉毛色特征为黄绿色，雌雄都是如此，科学家称其为野生型。而极少数雌、雄均为全身纯蓝的个体自然界不常见，人们称它为“天蓝”。科学家将大量的虎皮鹦鹉进行杂交实验（见下表）。控制鹦鹉羽毛颜色的基因用D和d表示。
组别 亲代Ⅰ 亲代Ⅱ 子代
A 黄绿色 黄绿色 黄绿色、天蓝色
B 黄绿色 黄绿色 全部黄绿色
C 黄绿色 天蓝色 全部黄绿色
D 黄绿色 天蓝色 黄绿色、天蓝色
请回答：
（1）虎皮鹦鹉羽毛颜色有黄绿色和天蓝色，遗传学家把同种生物的同一性状在不同个体中的不同表现形式称为__________。
（2）根据表中__________组的遗传结果可判断出虎皮鹦鹉羽毛颜色中__________是显性性状。
（3）根据如图X-4-10甲所示的遗传结果，可判断这是上表__________组虎皮鹦鹉的遗传图解。
（4）亲代的基因通过__________作为“桥梁”传递给子代。请将生殖过程中染色体和基因的变化在图乙中补充完整。
相对性状
A
黄绿色
D
生殖细胞
如答图X-4-10所示。
11. 图X-4-11中，图甲是膝跳反射示意图，图乙是神经系统组成的思维导图。
类型6
画思维导图或概念图
请回答：
（1）临床上常用膝跳反射来检测患者__________系统对外界刺激发生反应的状况。
（2）某同学作为受试者，当被快速叩击膝盖下面的韧带时，小腿会突然抬起，这是大腿上的 __________受到刺激后迅速收缩的结果，完成这一反射的结构基础是__________。
（3）请用图甲中的序号表示出膝跳反射神经冲动传导的途径：_____________________________，如果②处结构受到损伤，人体会有感觉，但__________（填“有”或“无”）反应。
神经
肌肉
反射弧
⑤→④→①→②→③
无
（4）在实验过程中，有的同学紧张，有意识地控制小腿，结果膝跳反射不能发生，说明膝跳反射还要受_________的控制。
（5）请把图乙所示神经系统组成的思维导图补充完整。
大脑
如答图X-4-11所示。
12. 地球上的动物、植物和微生物都依靠地球环境三要素生存。三要素分别是干净的空气、清洁的淡水和肥沃而没有受到污染的土壤。
请回答：
（1）我国已颁布了“城市生活垃圾分类标志”，部分标志如图X-4-12所示。废旧的日光灯管、电池应投入贴有__________标志的垃圾收集箱。
（2）每年5月22日为“国际生物多样性日”，在这一天里，世界各国都举行大规模的各种纪念活动。请你为这一天写出1条宣传标语：_______________________________________________。
有害垃圾
保护生物多样性就是保护你我他
（3）假如在100年后的地球上，你担任了“叶绿体”工厂的厂长，工厂需要的原料有哪些？产品又有哪些？请你把图X-4-13所示的概念图补充完整。
如答图X-4-12所示。
