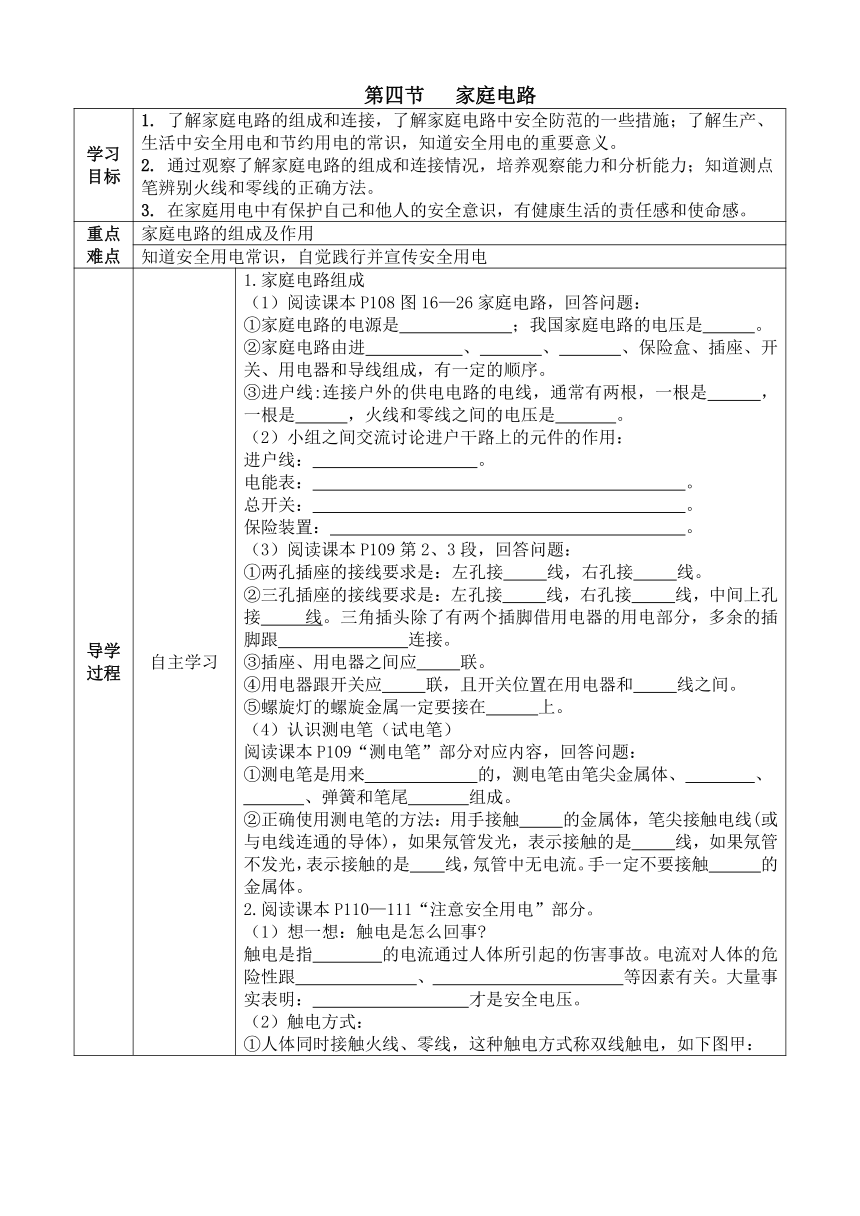

第四节 家庭电路
学习目标 1. 了解家庭电路的组成和连接，了解家庭电路中安全防范的一些措施；了解生产、生活中安全用电和节约用电的常识，知道安全用电的重要意义。 2. 通过观察了解家庭电路的组成和连接情况，培养观察能力和分析能力；知道测点笔辨别火线和零线的正确方法。 3. 在家庭用电中有保护自己和他人的安全意识，有健康生活的责任感和使命感。
重点难点 家庭电路的组成及作用
知道安全用电常识，自觉践行并宣传安全用电
导学过程 自主学习 1.家庭电路组成 （1）阅读课本P108图16—26家庭电路，回答问题： ①家庭电路的电源是 ；我国家庭电路的电压是 。 ②家庭电路由进 、 、 、保险盒、插座、开关、用电器和导线组成，有一定的顺序。 ③进户线:连接户外的供电电路的电线，通常有两根，一根是 ，一根是 ，火线和零线之间的电压是 。 （2）小组之间交流讨论进户干路上的元件的作用： 进户线： 。 电能表： 。 总开关： 。 保险装置： 。 （3）阅读课本P109第2、3段，回答问题： ①两孔插座的接线要求是：左孔接 线，右孔接 线。 ②三孔插座的接线要求是：左孔接 线，右孔接 线，中间上孔接 线。三角插头除了有两个插脚借用电器的用电部分，多余的插脚跟 连接。 ③插座、用电器之间应 联。 ④用电器跟开关应 联，且开关位置在用电器和 线之间。 ⑤螺旋灯的螺旋金属一定要接在 上。 （4）认识测电笔（试电笔） 阅读课本P109“测电笔”部分对应内容，回答问题： ①测电笔是用来 的，测电笔由笔尖金属体、 、 、弹簧和笔尾 组成。 ②正确使用测电笔的方法：用手接触 的金属体，笔尖接触电线(或与电线连通的导体)，如果氖管发光，表示接触的是 线，如果氖管不发光，表示接触的是 线，氖管中无电流。手一定不要接触 的金属体。 2.阅读课本P110—111“注意安全用电”部分。 （1）想一想：触电是怎么回事 触电是指 的电流通过人体所引起的伤害事故。电流对人体的危险性跟 、 等因素有关。大量事实表明： 才是安全电压。 （2）触电方式： ①人体同时接触火线、零线，这种触电方式称双线触电，如下图甲： 甲 乙 双线触电时， 线→人体→ 线构成电流通路。 ②人站在地上只接触火线，这种触电方式称单线触电，如上图乙。 单线触电时， 线→人体→ 构成电流通路。 （3）家庭电路中触电的原因是什么？安全用电原则有哪些？ ①家庭电路触电是人体直接或间接跟 连通造成的。 ②安全用电原则： 。
合作探究 1.探究点：认识保险丝的作用 （1）用4节干电池作为电源、开关、一端为鳄鱼夹的导线，以及用焊锡丝代替保险丝组成电路，如下图： （2）通电后焊锡丝很快熔断，切断电路。 （3）思考交流：保险丝材料有什么特点？ （4）思考交流：能不能用铜丝或铁丝代替保险丝？为什么？ 2.探究点:调研空气开关跳闸原因 （1）通过询问家长，或采访专业电工，或阅读空气开关使用说明书，了解空气开关工作原理。 （2）调研社区内空气开关跳闸原因。 （3）了解空气开关跳闸后的应对措施。
自我评价 1．生活中，辨别家庭电路的火线和零线的工具是（　　） A．漏电保护器 B．测电笔 C．空气开关 D．电能表 2．下列符合安全用电的原则（　　） A．用湿手按开关 B．检修电路前断开总开关 C．选用插座时，所以家用电器都使用两孔插插座 D．雷雨天在大树下躲雨 3．关于人体触电的说法正确的是（　　） A．只有高压电才能使人体触电 B．只要有电压加在人体上，就会使人体触电 C．只有36V的电压才是安全电压 D．人触电的真正原因是有较大电流通过人体 4．电动自行车在楼道中充电时存在着很大的安全隐患，容易引发火灾，造成不必要的人员伤亡和财产损失。下列做法符合安全用电原则的是（　　） A．因电路发生火灾时应立即切断电源 B．充电插座的电线绝缘皮破损后仍可继续使用 C．电动自行车充电着火时应迅速泼水浇灭火焰 D．发现有人触电时，立即用手把人拉开 5．家庭电路中墙上的插座和屋顶上的电灯的连接方式是 （选填“并联”或“串联”），在家庭电路中，为了防止触电，必须把用电器的开关装在 （选填“零线”或“火线”）上。 6．请你利用所学的物理知识，先根据试电笔的发光情况判断零、火线（电路无故障），并标在图的括号中；再用笔画线代替导线，将三孔插座正确接入电路。
我的收获
附答案：
自主导学
1.（1）① 发电厂里的发电机 220V ② 户线（零线，火线） 电能表 总开关
③ 火线 零线 220V （2） 为用电器提供电压 测量用户整个家庭电路在一段时间内消耗的电能 控制整个家庭电路的通断，以便检修电路，更换设备 当家庭电路中电流过大时，自动切断电路，起保护作用 （3）① 火 零 ② 火 零 地
用电器的金属外壳 ③ 并 ④ 串 火 ⑤ 零线 （4）① 辨别火线和零线 电阻 、 氖管 金属体 ② 笔尾 火 零 笔尖
2.（1） 一定大小 电流的大小 通电时间的长短 不高于36V的电压
（2）① 火 零 ② 火 大地 （3）① 火线 ② 不接触低压带电体，不靠近高压带电体 。
自我评价
1.B 2.B 3.D 4.A 5．并联 火线
6．
