第十五章 电流和电路

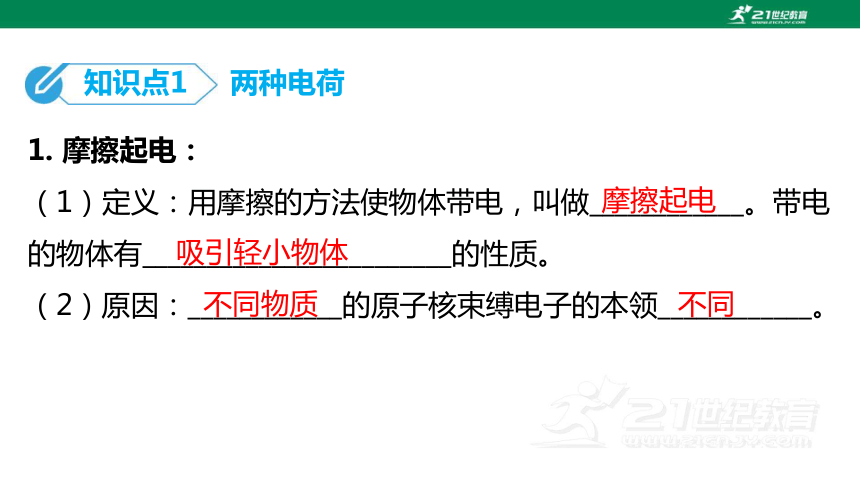

1. 摩擦起电：
（1）定义：用摩擦的方法使物体带电，叫做____________。带电的物体有________________________的性质。
（2）原因：____________的原子核束缚电子的本领____________。
摩擦起电
知识点1 两种电荷
吸引轻小物体
不同物质
不同

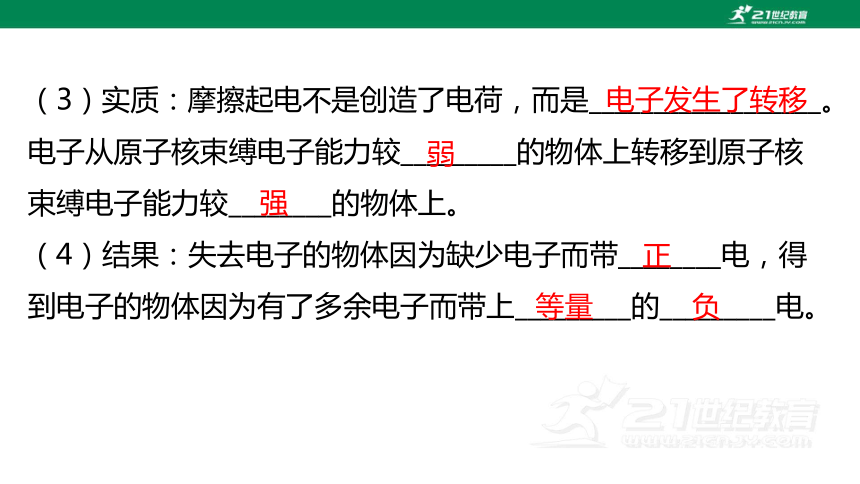

（3）实质：摩擦起电不是创造了电荷，而是__________________。电子从原子核束缚电子能力较_________的物体上转移到原子核束缚电子能力较________的物体上。
（4）结果：失去电子的物体因为缺少电子而带________电，得到电子的物体因为有了多余电子而带上_________的_________电。
电子发生了转移
弱
强
正
等量
负

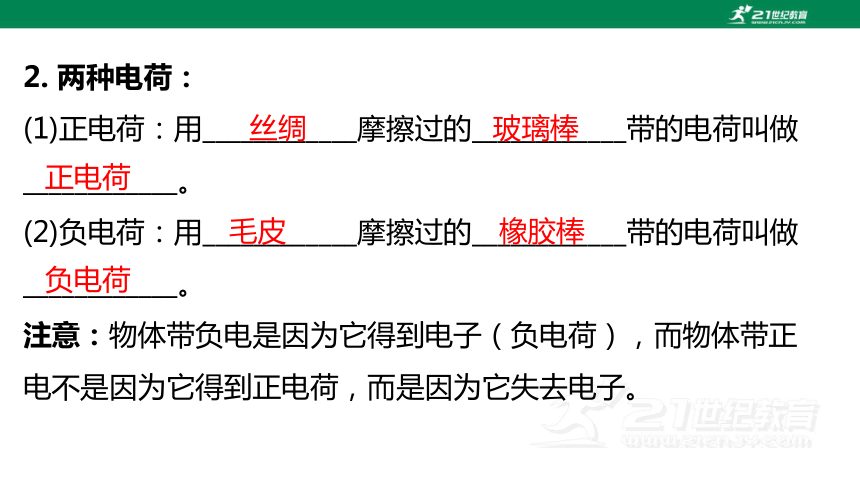

2. 两种电荷：
(1)正电荷：用____________摩擦过的____________带的电荷叫做____________。
(2)负电荷：用____________摩擦过的____________带的电荷叫做____________。
注意：物体带负电是因为它得到电子（负电荷），而物体带正电不是因为它得到正电荷，而是因为它失去电子。
丝绸
玻璃棒
正电荷
毛皮
橡胶棒
负电荷

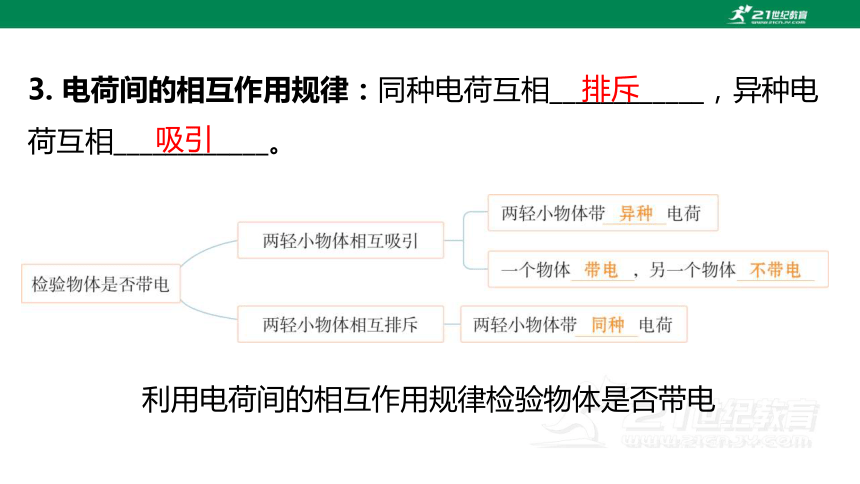

3. 电荷间的相互作用规律：同种电荷互相____________，异种电荷互相____________。
利用电荷间的相互作用规律检验物体是否带电
排斥
吸引
4. 电荷量：电荷的多少叫做电荷量，简称电荷。其单位是库仑(C)。

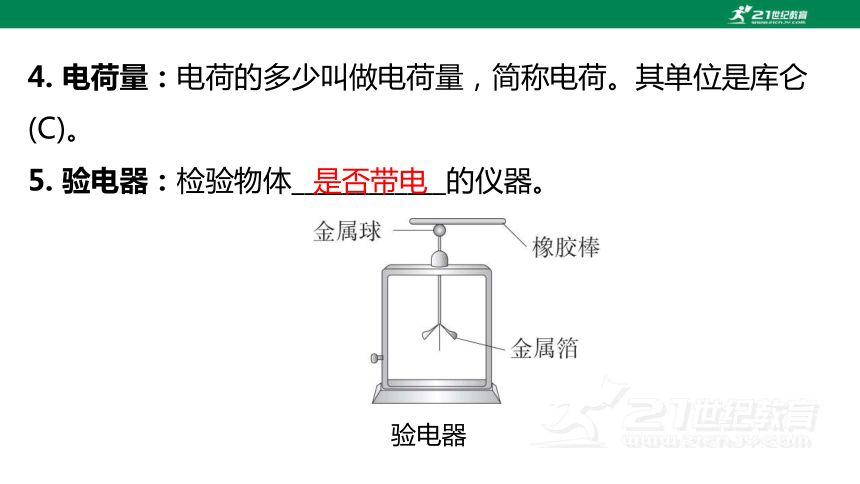

5. 验电器：检验物体____________的仪器。
验电器
是否带电
（1）原理：____________________________________。
（2）应用：两金属箔带同种电荷，由于互相排斥而张开。两金属箔张开的____________，表明物体所带的电荷量越__________。验电器____________检验物体是带正电还是负电。
同种电荷互相排斥
角度越大
大
不能

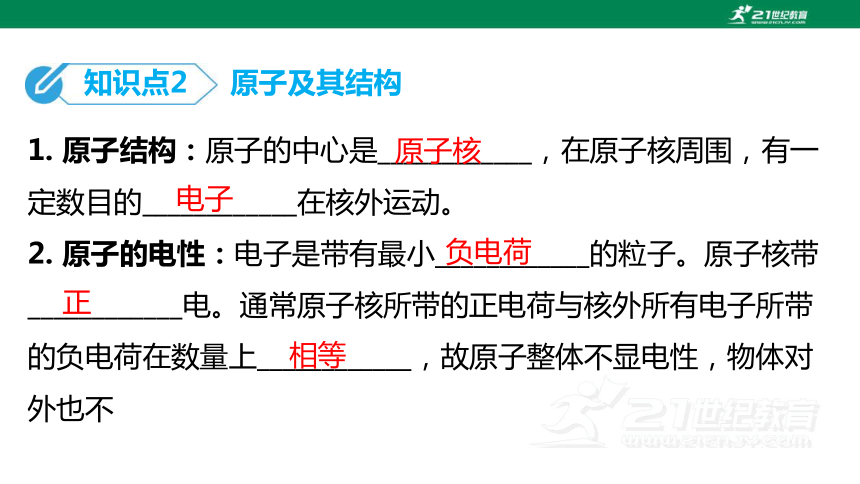

1. 原子结构：原子的中心是____________，在原子核周围，有一定数目的____________在核外运动。
2. 原子的电性：电子是带有最小____________的粒子。原子核带____________电。通常原子核所带的正电荷与核外所有电子所带的负电荷在数量上____________，故原子整体不显电性，物体对外也不
知识点2 原子及其结构
原子核
电子
负电荷
正
相等
显电性。

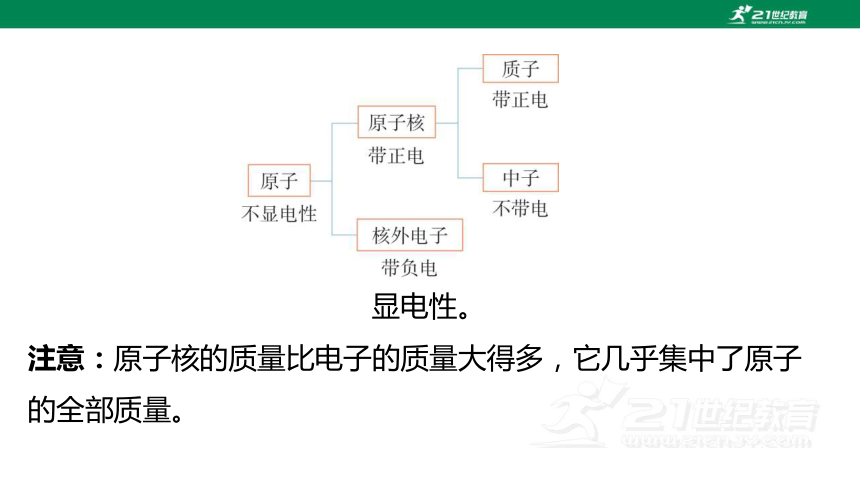

注意：原子核的质量比电子的质量大得多，它几乎集中了原子的全部质量。
1. 导体：____________导电的物体叫做导体。常见的导体有金属、石墨、人体、大地、酸碱盐的水溶液、碳棒等。
2. 绝缘体：____________导电的物体叫做绝缘体。常见的绝缘体有橡胶、玻璃、陶瓷、塑料、油、空气、纯水等。
知识点3 导体和绝缘体
容易
不容易
注意：导体容易导电，是因为导体中有大量的自由电荷；绝缘体不容易导电，是因为绝缘体中几乎没有自由电荷。但导体和绝缘体没有绝对的界限，在条件变化时，绝缘体也可以变成导体，如纯净水是绝缘体，而含有杂质的水就变成了导体。
1. 电流：
（1）形成原因：电荷的________________形成电流。
（2）形成条件：有____________、电路是____________的。（不能把电池的两端用导线直接连在一起）
（3）方向：规定___________________________为电流的方向。
①电子带负电，电流的方向与自由电子定向移动的方向____________。 ②在电源外部，电流沿着“电源正极→用电器→电源负极”的方向流动。
知识点4 电流和电路
定向移动
电源
闭合
正电荷定向移动的方向
相反
2. 电路的构成：
元件 作用
电源 ____________(如干电池、蓄电池、锂电池、发电机等)
用电器 ____________(如电灯、电铃、电风扇、电视机等)
开关 控制电路的通断(如闸刀开关、声控开关、按钮开关、空气开关等)
导线 连接各个电路元件并向用电器输送电能
提供电能
消耗电能
4. 通路、断路和短路：
电路状态 定义 图示
通路 ____________的电路（用电器能够工作）
断路 _______________的电路（用电器不能工作）
正常接通
某处被切断
电路状态 定义 图示
短路 电源
短路 ________________________________________的电路（可能会把电源或导线的绝缘层烧坏）
用电器
被短接 某个用电器两端被导线直接连通，则该___________________________（被短接的用电器中几乎没有电流通过，不能工作）
直接用导线将电源的正、负极连接起来
用电器被短接
知识点5 串联和并联
类别 串联电路 并联电路
定义 用电器____________，然后接到电路中 用电器的_____________________，然后接到电路中
特点 （1）电流只有____________
（2）各用电器____________（任何一个用电器发生断路，其他用电器均停止工作） （1）电流有____________
（2）各用电器可以___________
（其中一条支路上的用电器发生断路，其余支路上的用电器仍能工作）
依次相连
两端分别连在一起
一条路径
互相影响
多条路径
独立工作
类别 串联电路 并联电路
开关
作用 开关控制整个电路
(开关位置的改变不影响它对用电器的控制作用) 干路开关控制整个电路，支路开关只能控制它所在的支路
电路图
1. 电流的强弱：电流是表示____________的物理量，用字母____________表示。
（1）电流的单位是____________，简称____________，符号是____________。比安培小的单位有毫安（mA）、微安（μA）。
（2）单位换算：1 A＝____________mA,1 mA＝_________μA。
知识点6 电流的测量
电流强弱
I
安培
安
A
103
103
2. 电流的测量：电路中的电流可以用____________测量。电流表的电路符号为____________。
电流表的构造
电流表
（1）电流表的使用（使用前要____________）：
①电流表在电路中相当于一根能测量电流大小的导线，使用时要__________在电路中，必须让电流从电流表的____________接线柱流入、____________接线柱流出；
②被测电流____________电流表的最大测量值；（可先用大量程进行____________，选择合适的量程）
③____________把电流表直接连到电源的两极！
调零
串联
正
负
不要超过
“试触”
不允许
（2）电流表的读数：
①先看清选择的是电流表的哪个____________，确定电流表的____________；
②正对电流表，观察电流表指针的位置进行读数。
量程
分度值
1. 串联电路的电流规律：串联电路中的电流________________，即I＝I1＝I2＝…＝In。
2. 并联电路的电流规律：并联电路干路中的电流____________各支路中的电流____________，即I＝I1＋I2＋…＋In。
知识点7 串、并联电路中电流的规律
处处相等
等于
之和
