第九章 压 强
知识点1 压力
定义 _________作用在______________上的力叫压力
产生条件 ________________并____________的物体之间才有压力
大小 当物体在水平面除受到重力和支持力外，竖直方向上不受其他力的作用时，它对水平面的压力大小等于它受到的重力。其他情况的压力要根据实际情况进行受力分析
方向 与接触面__________且指向____________
垂直
物体表面
相互接触
挤压
垂直
被压物体

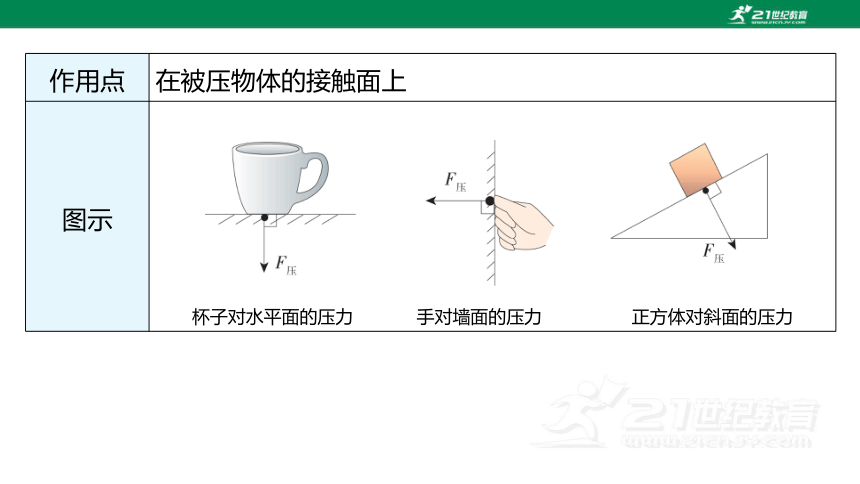

作用点 在被压物体的接触面上
图示
杯子对水平面的压力 手对墙面的压力 正方体对斜面的压力

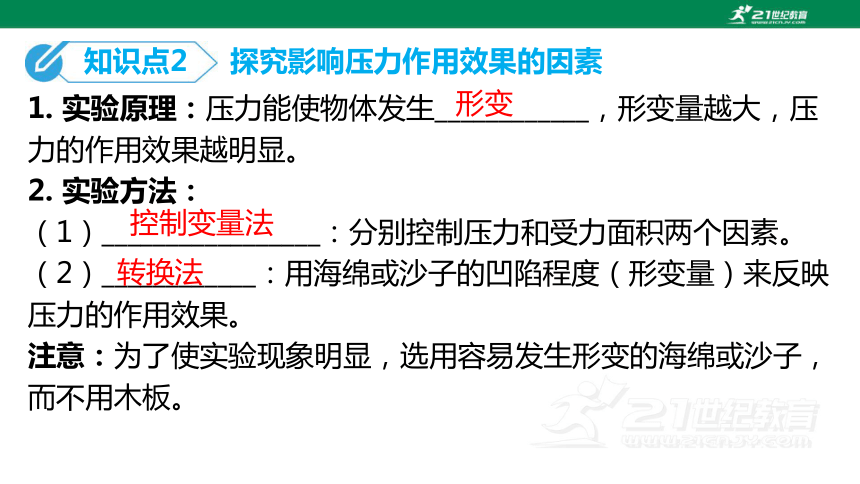

1. 实验原理：压力能使物体发生____________，形变量越大，压力的作用效果越明显。
2. 实验方法：
（1）_________________：分别控制压力和受力面积两个因素。
（2）____________：用海绵或沙子的凹陷程度（形变量）来反映压力的作用效果。
注意：为了使实验现象明显，选用容易发生形变的海绵或沙子，而不用木板。
形变
知识点2 探究影响压力作用效果的因素
控制变量法
转换法

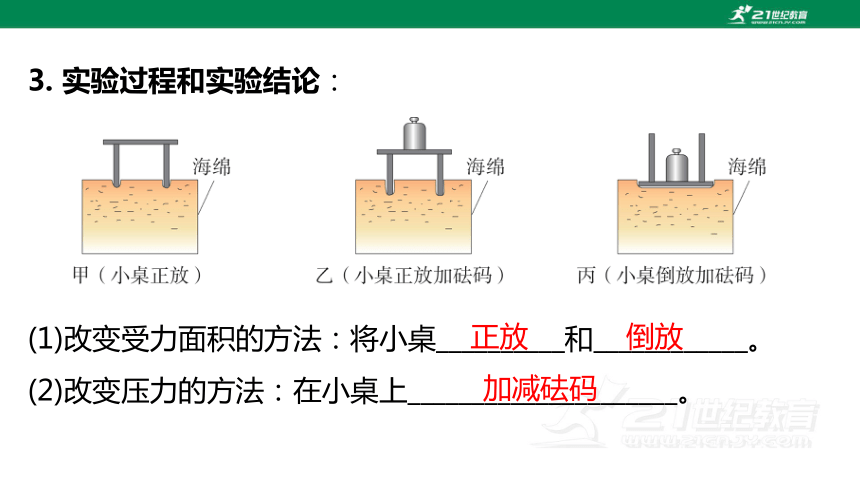

3. 实验过程和实验结论：
(1)改变受力面积的方法：将小桌__________和____________。
(2)改变压力的方法：在小桌上_____________________。
正放
倒放
加减砝码

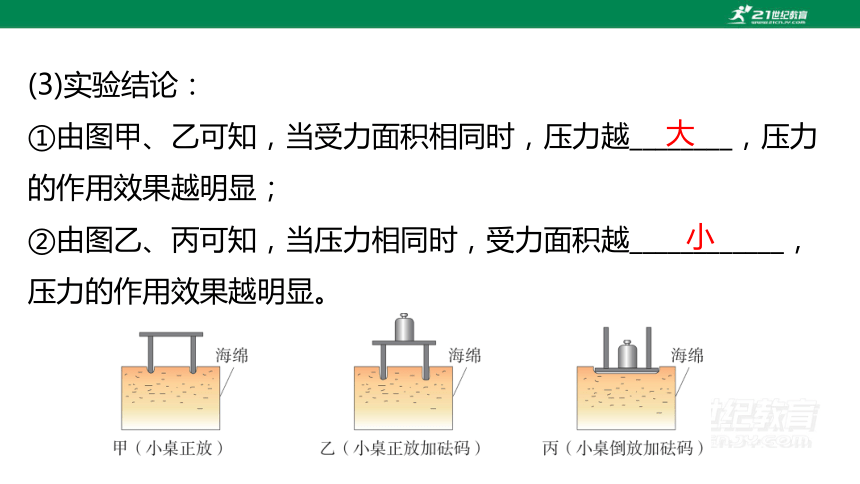

(3)实验结论：
①由图甲、乙可知，当受力面积相同时，压力越________，压力的作用效果越明显；
②由图乙、丙可知，当压力相同时，受力面积越____________，压力的作用效果越明显。
大
小

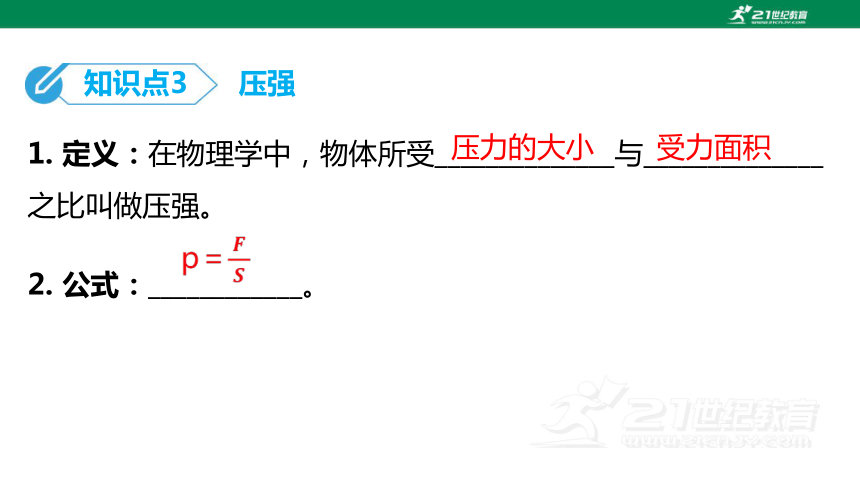

1. 定义：在物理学中，物体所受______________与______________之比叫做压强。
2. 公式：____________。
压力的大小
知识点3 压强
受力面积

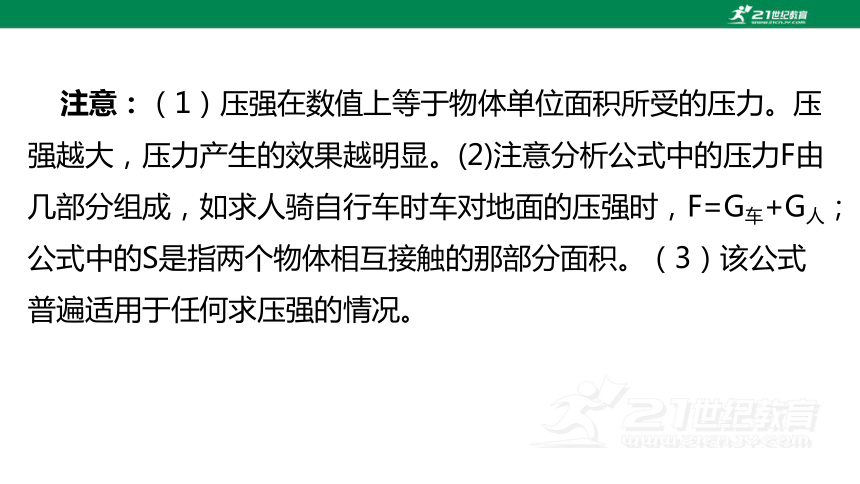

注意：（1）压强在数值上等于物体单位面积所受的压力。压强越大，压力产生的效果越明显。(2)注意分析公式中的压力F由几部分组成，如求人骑自行车时车对地面的压强时，F=G车+G人；公式中的S是指两个物体相互接触的那部分面积。（3）该公式普遍适用于任何求压强的情况。
帕斯卡
牛顿
平方米
高度
密度
p＝ρgh
5. 增大或减小压强的方法：
类别 方法 实例
增大压强 压力不变，_______________ 菜刀做得很锋利
受力面积不变，_______________ 压路机质量很大
减小压强 压力不变，__________________ 骆驼的脚掌宽大
受力面积不变，_________________ 货车限重
减小受力面积
增大压力
增大受力面积
减小压力
1. 液体内产生压强的原因：由于液体受到____________的作用且具有____________，液体内向各个方向都有压强。
2. 压强计原理：放在液体中的探头上的橡皮膜受到液体压强的作用发生_________，U形管左右两侧液面就会产生____________，高度差的大小反映了橡皮膜所受压强的大小。
注意：使用压强计前要先检查装置的气密性。
重力
知识点4 液体压强
流动性
形变
高度差
3. 液体压强的特点：液体压强的大小与_______________和____________有关。
（1）由图乙和图丙可知，在液体内部的__________深度，向各个方向的压强都___________。
液体的密度
深度
同一
相等
（2）由图甲和图乙可知，同种液体中，深度越__________，
压强越_________。
（3）由图乙和图丁可知，在深度相同时，液体的密度越________，压强越_________。
深
大
大
大
4. 液体压强的计算公式：________________。
（1）由公式可知：液体压强只与_________________和____________有关，而与液体的质量、体积、所受重力、容器的底面积、容器形状均无关。
（2）统一单位：压强p的单位为帕斯卡(Pa)，液体密度ρ的单位为千克每立方米(kg/m3)，深度h的单位为米(m)。
p＝ρgh
液体的密度
深度
（3）深度的含义：液体内部某点到_________的____________距离。
深度hA=20 cm 深度hB=50 cm
液面
竖直
1. 定义：上端____________、下端____________的容器叫做连通器。
2. 特点：连通器里装的是____________的液体，当液体不流动时，连通器各部分中的液面高度总是____________的。
3. 应用：茶壶的壶嘴与壶身、排水管的U形“反水弯”、锅炉和外面的水位计、三峡船闸等。
开口
知识点5 连通器
连通
相同
相同
1. 大气压强产生的原因：空气受到__________的作用并且具有____________，大气内向各个方向都有压强。
2. 证明大气压强的存在：
（1）著名实验：_______________________。
（2）简单实验：“覆杯”实验、瓶子“吞”鸡蛋实验、塑料吸盘被压在墙上等。
重力
知识点6 大气压强
流动性
马德堡半球实验
3. 大气压强的影响因素：大气压是由于大气层受到重力而产生的，离地面____________的地方，大气层越稀薄，大气压强____________。大气压强还会随湿度、温度等因素的变化而变化。
4. 沸点与气压的关系：液体的沸点随液面上方气压的__________而____________。
5. 大气压强的应用：吸管、吸盘、吊瓶输液、活塞式抽水机。
越高
越小
减小
降低
注意：（1）注射器吸取药液利用了大气压强，而打针时推动针筒活塞不是利用大气压强。（2）用高压锅煮饭是利用沸点与气压的关系，不是利用大气压强。
1. 测量仪器：水银气压计、金属盒气压计等。
2. 大气压的测量：
托里拆利实验
知识点7 大气压的测量
（1）实验方法：将大气压强转换为液体压强，即p气＝___________＝____________。
（2）注意事项：
①玻璃管里要灌满水银，使玻璃管倒置后水银柱上方为____________，若未灌满，则测量结果会____________；
②测量高度时，要测量水银槽中水银面到玻璃管中水银面的____________距离；
p液
ρ液gh
真空
偏小
竖直
③将玻璃管向上提或向下移（管口不离开水银槽液面）、将玻璃管倾斜、换用更粗的玻璃管，管内水银柱的高度____________；
④把水银改成水，则需要的玻璃管的长度____________。
（3）1个标准大气压＝___________mmHg＝____________cmHg＝___________________Pa。
不变
变长
760
76
1.013×105
1. 流体：物理学中把具有流动性的液体和气体统称为流体。
2. 流体压强与流速的关系：在气体和液体中，流速越_________的位置，压强越____________。
（1）在液体或气体流动的过程中，流速大的位置压强小，小于其他部分的压强，从而产生压强差，使物体向压强较小的位置运动（或有运动趋势）。
大
知识点8 流体压强与流速的关系
小
（2）实例：在站台等车的人要站在安全线以外、室外有风时窗帘飘向窗外、踢足球时的“香蕉球”等。
3. 飞机的升力：飞机机翼上部和下部的形状是____________的。飞机前进时，机翼上方气体流速较大，对机翼上表面的压强较_________，机翼下方气体流速较小，对机翼下表面的压强较__________ 。这样，机翼上、下表面就存在着压强差，因而有____________差，这就是飞机产生向________的升力的原因。
注意：由于气体通过凸面的速度大，压强小，因此升力的方向总是指向凸面的。
不对称
小
大
压力
上
