专题十四 电磁学（填空题）——中考二轮达标训练

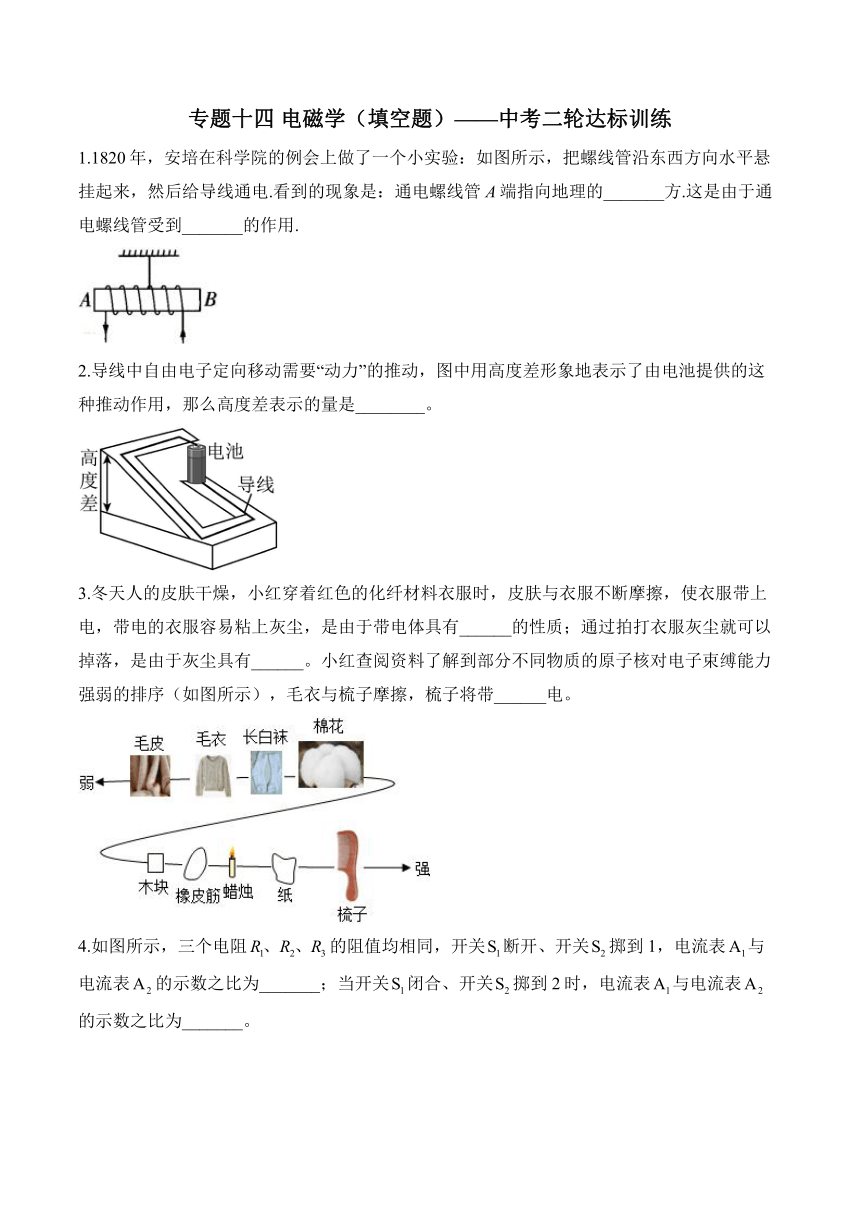

1.1820年，安培在科学院的例会上做了一个小实验：如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电.看到的现象是：通电螺线管A端指向地理的_______方.这是由于通电螺线管受到_______的作用.
2.导线中自由电子定向移动需要“动力”的推动，图中用高度差形象地表示了由电池提供的这种推动作用，那么高度差表示的量是________。
3.冬天人的皮肤干燥，小红穿着红色的化纤材料衣服时，皮肤与衣服不断摩擦，使衣服带上电，带电的衣服容易粘上灰尘，是由于带电体具有______的性质；通过拍打衣服灰尘就可以掉落，是由于灰尘具有______。小红查阅资料了解到部分不同物质的原子核对电子束缚能力强弱的排序（如图所示），毛衣与梳子摩擦，梳子将带______电。

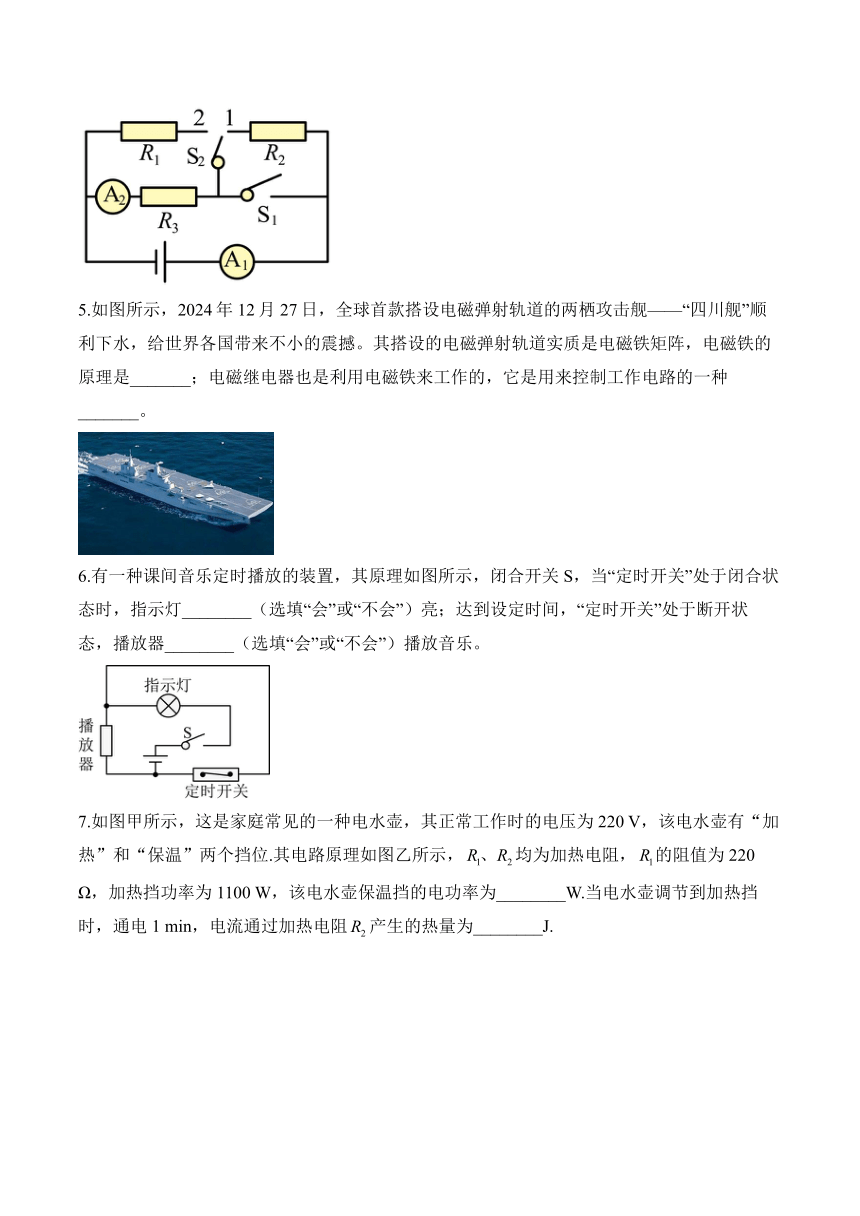

4.如图所示，三个电阻的阻值均相同，开关断开、开关掷到1，电流表与电流表的示数之比为_______；当开关闭合、开关掷到2时，电流表与电流表的示数之比为_______。
5.如图所示，2024年12月27日，全球首款搭设电磁弹射轨道的两栖攻击舰——“四川舰”顺利下水，给世界各国带来不小的震撼。其搭设的电磁弹射轨道实质是电磁铁矩阵，电磁铁的原理是_______；电磁继电器也是利用电磁铁来工作的，它是用来控制工作电路的一种_______。
6.有一种课间音乐定时播放的装置，其原理如图所示，闭合开关S，当“定时开关”处于闭合状态时，指示灯________（选填“会”或“不会”）亮；达到设定时间，“定时开关”处于断开状态，播放器________（选填“会”或“不会”）播放音乐。

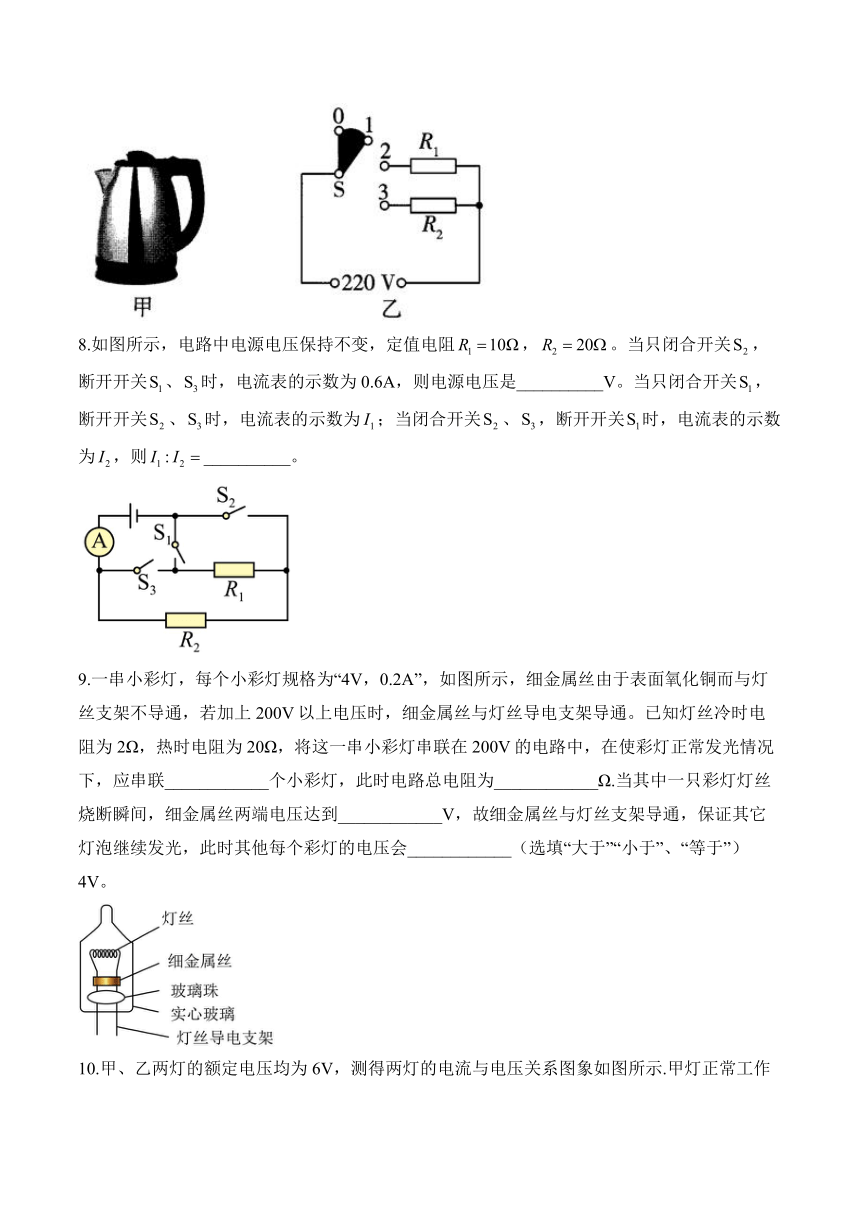

7.如图甲所示，这是家庭常见的一种电水壶，其正常工作时的电压为220 V，该电水壶有“加热”和“保温”两个挡位.其电路原理如图乙所示，均为加热电阻，的阻值为220 Ω，加热挡功率为1100 W，该电水壶保温挡的电功率为________W.当电水壶调节到加热挡时，通电1 min，电流通过加热电阻产生的热量为________J.
8.如图所示，电路中电源电压保持不变，定值电阻，。当只闭合开关，断开开关、时，电流表的示数为0.6A，则电源电压是__________V。当只闭合开关，断开开关、时，电流表的示数为；当闭合开关、，断开开关时，电流表的示数为，则__________。
9.一串小彩灯，每个小彩灯规格为“4V，0.2A”，如图所示，细金属丝由于表面氧化铜而与灯丝支架不导通，若加上200V以上电压时，细金属丝与灯丝导电支架导通。已知灯丝冷时电阻为2Ω，热时电阻为20Ω，将这一串小彩灯串联在200V的电路中，在使彩灯正常发光情况下，应串联____________个小彩灯，此时电路总电阻为____________Ω.当其中一只彩灯灯丝烧断瞬间，细金属丝两端电压达到____________V，故细金属丝与灯丝支架导通，保证其它灯泡继续发光，此时其他每个彩灯的电压会____________（选填“大于”“小于”、“等于”）4V。

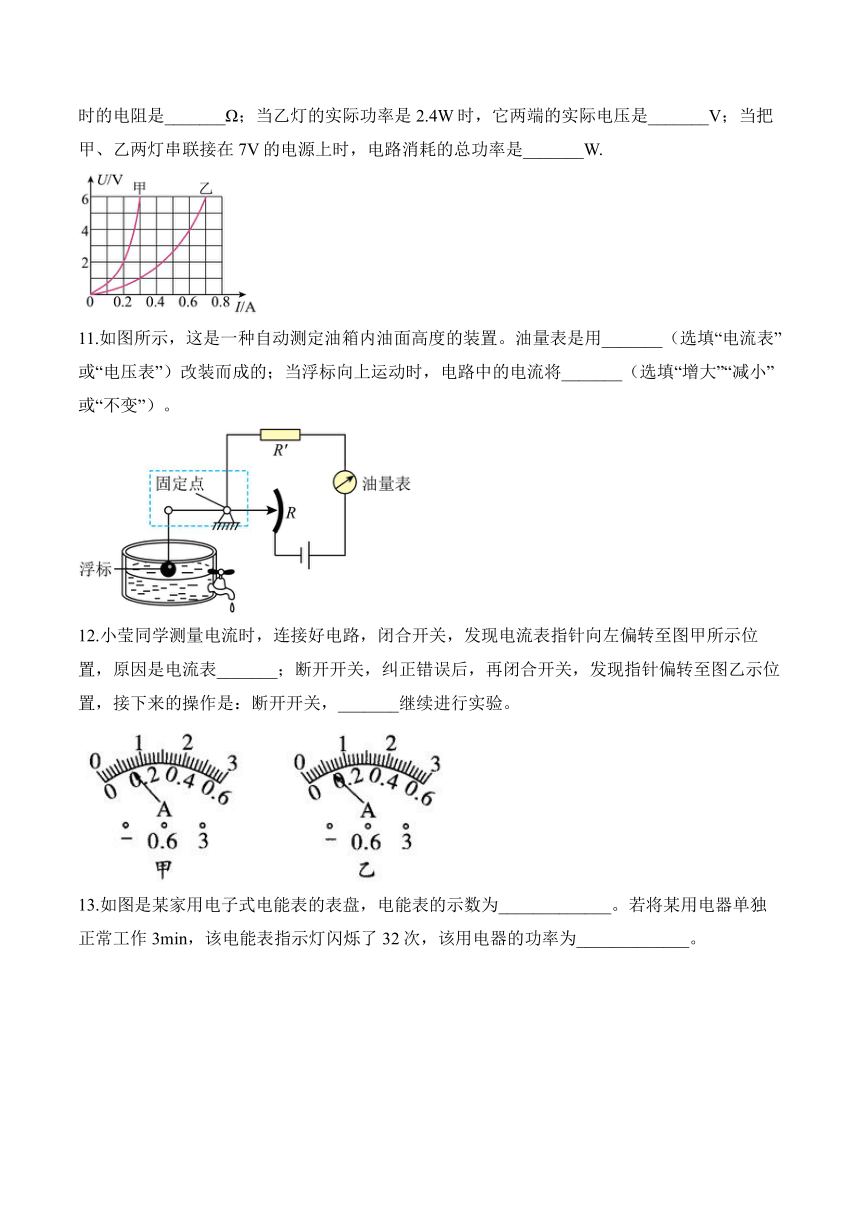

10.甲、乙两灯的额定电压均为6V，测得两灯的电流与电压关系图象如图所示.甲灯正常工作时的电阻是_______Ω；当乙灯的实际功率是2.4W时，它两端的实际电压是_______V；当把甲、乙两灯串联接在7V的电源上时，电路消耗的总功率是_______W.
11.如图所示，这是一种自动测定油箱内油面高度的装置。油量表是用_______（选填“电流表”或“电压表”）改装而成的；当浮标向上运动时，电路中的电流将_______（选填“增大”“减小”或“不变”）。
12.小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表_______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙示位置，接下来的操作是：断开开关，_______继续进行实验。

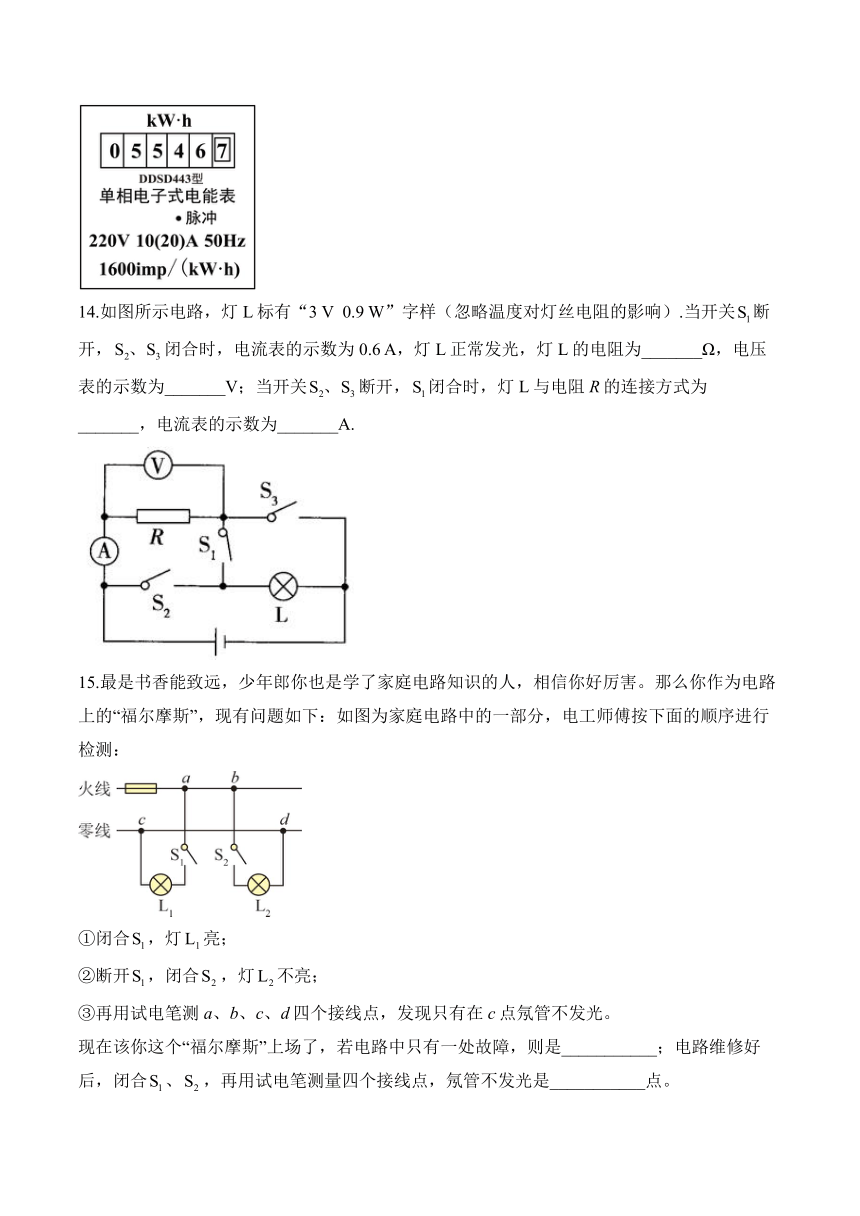

13.如图是某家用电子式电能表的表盘，电能表的示数为_____________。若将某用电器单独正常工作3min，该电能表指示灯闪烁了32次，该用电器的功率为_____________。
14.如图所示电路，灯L标有“3 V 0.9 W”字样（忽略温度对灯丝电阻的影响）.当开关断开，闭合时，电流表的示数为0.6 A，灯L正常发光，灯L的电阻为_______Ω，电压表的示数为_______V；当开关断开，闭合时，灯L与电阻R的连接方式为_______，电流表的示数为_______A.
15.最是书香能致远，少年郎你也是学了家庭电路知识的人，相信你好厉害。那么你作为电路上的“福尔摩斯”，现有问题如下：如图为家庭电路中的一部分，电工师傅按下面的顺序进行检测：
①闭合，灯亮；
②断开，闭合，灯不亮；
③再用试电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。
现在该你这个“福尔摩斯”上场了，若电路中只有一处故障，则是___________；电路维修好后，闭合、，再用试电笔测量四个接线点，氖管不发光是___________点。
16.美丽的丰水湖晚上，道路旁会亮起一排排的路灯。丰城中学某项目化学习小组设计的自动控制型路灯简化电路如图，其工作原理为：在白天光照较亮时，衔铁被电磁铁吸引，路灯L不发光；晚上光照较暗时，衔铁向上弹起，路灯L亮，实现自动控制。为实现路灯的自动控制，光敏电阻的阻值随光照强度增强应___________（选填“增大”或“减小”）。遥遥同学提议为节约用电，路灯需在傍晚光照强度更弱时才亮起，这时应___________（选填“增大”或“减小”）电阻。
17.丰中2025年元旦汇演节目精彩纷呈，其中有一个节目为“肖哥物理实验课”，也特别出彩，他手拿自制的“电磁炮”给台下观众发放礼物。如图甲所示，电磁炮是利用电磁技术制成的一种新型武器，具有速度快、命中率高等特点。为了认识电磁炮的特性，青青同学查阅资料画出如图乙所示的原理图，螺线管通电后，铁制撞针会被磁化成磁体，铁制撞针由静止到迅速前移。根据该原理可知，电磁炮工作时将电能转化为___________能，其能量的转化与___________（选填“发电机”或“电动机”）相同。
18.物理实践小组为玻璃厂设计了一款用于测试玻璃能承受最大压力的电路，测试时，取一块玻璃样品，平放在如图甲所示电路中的压力传感器上，闭合开关，在某一高度静止释放重物，撞击玻璃，玻璃完好如初，在此过程中记录电压表的示数随时间变化的图像如图乙所示（不考虑时刻之后的情况）。已知电源电压，压力传感器的阻值随压力F变化的关系如图丙所示。
(1)当压力为0时，压力传感器的阻值为____________；
(2)当玻璃承受的压力增大时，电路中的电流变____________；
(3)此次撞击过程中，重物对玻璃样品的最大压力为____________。
19.下图是汽车启动装置电路简图，当钥匙插入钥匙孔并转动时，电磁铁得到磁性，此时电磁铁上端为________极，触点B与C________（选填“接通”或“断开”），汽车启动。
20.螺线管是汽车启动器的一个重要部件，驾驶员转动钥匙发动汽车时，相当于给螺线管通电。如图所示，螺线管的左端为__________极，小磁针的左端为__________极，A为电源的__________极。
答案以及解析
1.答案：北；地磁场
解析：由安培定则可知，通电后，螺线管A端为N极，B端为S极，由于地磁场的作用，螺线管静止时A端将指向地磁的南极，即地理的北极附近.
2.答案：电压
解析：电池提供了电压，电压使自由电荷定向移动形成了电流，是自由电荷定向移动的“动力”，所以高度差表示的量是电压。
3.答案：吸引轻小物体；惯性；负
解析：皮肤与衣服不断摩擦，使衣服带上电，由于带电体具有吸引轻小物体的特点，故能吸引灰尘；
当用手拍打衣服时，由于惯性，灰尘要保持原来静止的状态，而衣服受力由静止变为了运动，故衣服和灰尘分开而被拍掉；
由图知，梳子原子的原子核对电子束缚能力强，毛衣原子的原子核对电子束缚能力弱，毛衣与梳子摩擦，毛衣将失去电子带正电，梳子将得到电子带负电。
4.答案：1:1；2:1
解析：由图可知，当开关断开、开关掷到1，和串联，和测量串联电路电流，在串联电路中，电流处处相等，故与电流表的示数之比为1:1。
当开关闭合、开关掷到2时，与并联，测量通过的电流，测量干路电流。的阻值相同，故和所在的支路电流相等，根据并联电路电流规律可知，干路电流等于各支路电流之和，则干路电流与在的支路电流之比为2:1，故电流表与电流表的示数之比为2:1。
5.答案：电流的磁效应；开关
解析：电磁铁是利用电流的磁效应工作的，即通电导体的周围存在磁场。
电磁继电器也是利用电磁铁来工作的，它是用来控制工作电路的一种开关，电磁继电器通过吸下与释放衔铁，控制工作电路的通断。
6.答案：会；会
解析：由图可知，闭合开关S，当“定时开关”处于闭合状态时，播放器被短路，指示灯会亮，播放器中没有电流通过，播放器不会播放音乐。
“定时开关”处于断开状态时，播放器与指示灯串联，“播放器”有电流通过，“播放器”会播放音乐。
7.答案：220；
解析：由题图乙可知，当开关S与触点1、2连通时，电路为的简单电路，此时电路的电阻较大，电水壶处于保温挡，电水壶保温指的电功率.当开关S与触点2、3连通时，、并联，此时电水壶处于加热挡，则消耗的电功率，根据可知，通电1 min，加热电阻产生的热量.
8.答案：12；
解析：当只闭合开关，断开开关、时，电路为只有的简单电路，电流表测电路中电流，电源电压为
当只闭合开关，断开开关、时，与串联，电流表测电路中电流，由欧姆定律可知
当闭合开关、，断开开关时，与并联，由欧姆定律和并联电路电流特点可知，电路中电流为
则
9.答案：55；1100；220；大于
解析：由题知，一个小彩灯正常发光时的电压为4V，根据串联电路电压的特点，则串联小彩灯的个数为
在使彩灯正常发光情况下，电路总电阻为
其中一只彩灯灯丝烧断瞬间，发生断路的地方的电压接近电源电压220V，细金属丝与灯丝支架导通，保证其它灯泡继续发光。
原来55只灯泡分担220V的电压，每个灯泡恰好正常发光；现在少了一个灯泡，所以每只灯泡两端的电压大于灯泡的额定电压4V。
10.答案：20；4；2.1
解析：由图知，甲灯电压为6V时，电流为0.3A，所以正常发光时的电阻为：
；
当乙灯的实际功率是2.4W时，由图分析得，此时电压为4V，电流为0.6A，即，所以它两端的实际电压是4V；
串联时，电流相等，由图知，当电流为0.3A时，甲、乙两端的电压分别为6V、1V，即此时甲、乙两灯串联接在7V的电源上，所以电路消耗的总功率是：
.
11.答案：电流表；增大
解析：由图可知，油量表与电阻是串联的，根据电流表和电压表的使用规则可知，与电阻串联的是电流表，所以油量表是由电流表改装的。
当油箱中的浮标向上运动时，接入电路的电阻减小，根据可知，电压不变时电路中的电流增大。
12.答案：正负接线柱接反了；换接0~0.6 A的量程
解析：连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表正负接线柱接反；断开开关，纠正错误后，再闭合开关，发现指针偏至图乙所示位置，指针偏转角度太小，说明所选的量程太大，接下来的操作是：断开开关，换接0~0.6 A的量程，继续进行实验。
13.答案：5546.7；400
解析：电能表的最后一位是小数位，单位是，从表盘上可以看出，电能表的示数为。
已知表示每消耗的电能，电能表指示灯闪烁1600次，32次，则该用电器消耗的电能为
用电器工作时间，根据，可得该用电器的功率为
14.答案：10；3；串联；0.2
解析：灯L的阻值.当开关断开，闭合时，电阻R与灯L并联，由灯L正常发光可知电源电压为3 V，则电压表的示数为3 V，电流表测R所在支路的电流，则电阻R的阻值.当开关断开，闭合时，灯L与电阻R串联接在电路中，电流表测电路中的电流，电路的总电阻.此时电路中的电流，即此时电流表的示数为0.2 A.
15.答案：c、d之间断路；c、d
解析：闭合，灯亮，说明灯支路没有故障，进户的火线和零线没有故障；用试电笔测a、b、c、d四个接线点，d点位于零线端但测电笔发光，则c、d之间断路。电路维修好后，c、d位于零线端，用试电笔测量四个接线点，c、d不发光，a、b位于火线端，会发光。
16.答案：减小；减小
解析：在白天光照较亮时，衔铁被电磁铁吸引，路灯L不发光；晚上光照较暗时，光敏电阻的阻值随光照强度的减弱而增大，电路中的电流变小，衔铁向上弹起，路灯L亮，实现自动控制；因此光敏电阻的阻值随光照强度增强应减小。
当光照强度逐渐变弱时，光敏电阻的阻值变大，而继电器的衔铁被吸合时线圈中的电流不变，即控制电路的总电阻不变，由可知，减小的阻值可以实现在更微弱的光照下，也能使继电器的衔铁被吸合，从而实现节约用电。
17.答案：机械；电动机
解析：通电螺线管通电后，铁制撞针会被磁化成磁体，磁体在通电导体中受到力的作用，改变了铁制撞针的运动状态，使铁制磁针由静止迅速前移；根据原理可知，电磁发射器把电能转化为机械能，它与生活中电动机的原理是相同的。
18.答案：(1)160
(2)大
(3)800
解析：(1)从丙图查表可知，当压力为0时，压力传感器的阻值为。
(2)从丙图可知，当玻璃承受的压力增大时，压力传感器的阻值变小；在图甲电路中，定值电阻与压力传感器串联，电源电压不变。串联电路总电阻等于个电阻的和，当压力增大时，减小，总电阻R减小。再根据欧姆定律，电源电压U不变，总电阻R减小，所以电路中的电流变大。
(3)从乙图可知，当玻璃所受压力为0时，此时两端的电压为，压力传感器的阻值为，根据分压定律有
即
解得。
当玻璃承受的压力增大时，压力传感器的阻值变小，电路中的电流变大，两端的电压变大，故当两端的电压为时，玻璃承受的压力最大，由分压定律有
解得，从丙图查得此时压力为。
19.答案：N；接通
解析：由安培定则可以判断，当钥匙插入钥匙孔并转动时，电磁铁的上端为N极，电磁铁有了磁性，吸引衔铁，触点B与C接通，汽车启动。
20.答案：N；N；负
解析：由图可知，磁感线从磁体的N极流出，回到S极，所以，螺线管的左端为N极，右边为S极，根据异名磁极相互吸引可知，小磁针的左端为N极，根据安培定则可知，螺线管上电流方向朝上，所以A为电源的负极。
