专题十九 作图题——中考二轮达标训练
1.小张同学利用如图乙所示的实验装置探究平面镜成像的特点，为烛焰上S点的像点，请在图乙中画出人眼E看到像点的一条光路。
乙
2.根据安全用电的要求，完成家庭电路连接。
①图甲中的两个虚线框内分别补充灯泡和开关的电学元件符号；
②图乙中用笔画线表示导线，连接好三孔插座。
3.如图所示，两透镜的焦距相同，根据已画出的光线画出入射光线和从凹透镜射出的折射光线.
4.如图所示，请作出这束光的反射光线和在水中折射光线的大致方向。

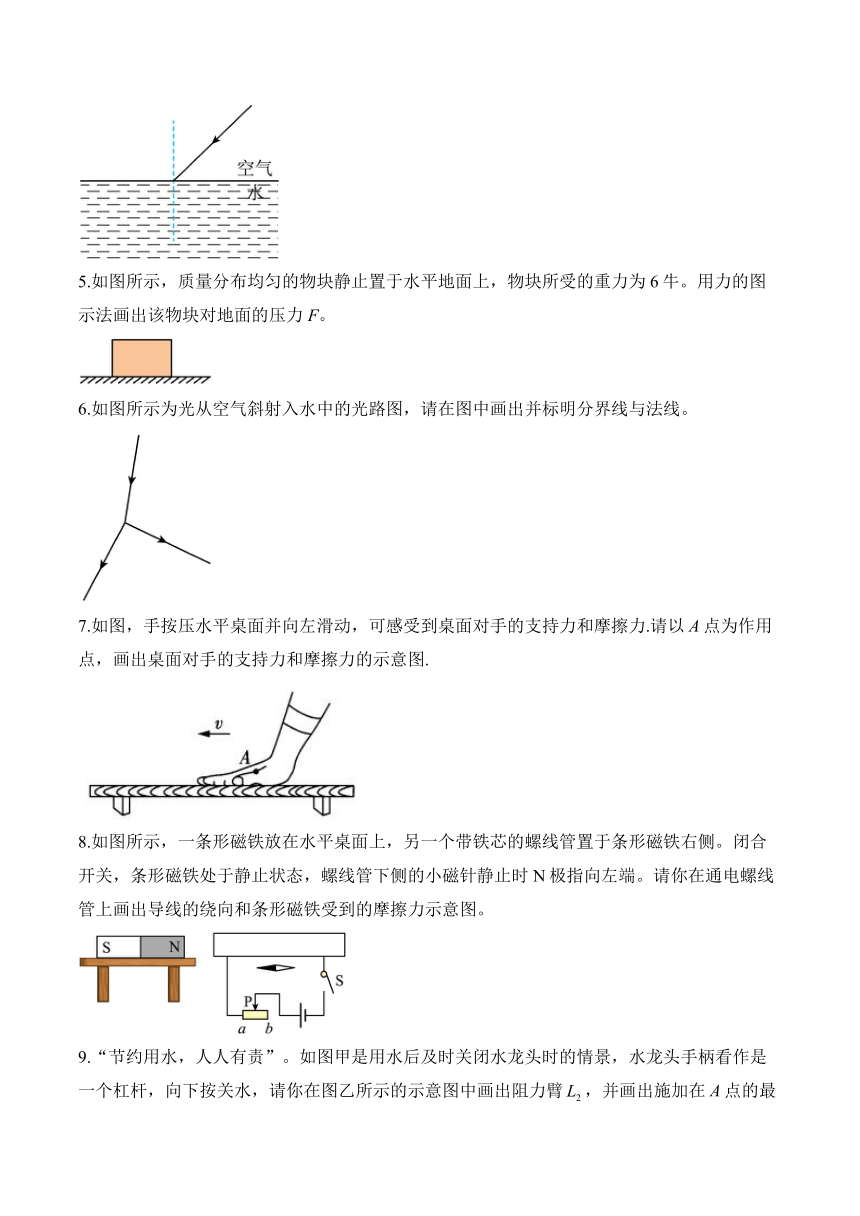

5.如图所示，质量分布均匀的物块静止置于水平地面上，物块所受的重力为6牛。用力的图示法画出该物块对地面的压力F。
6.如图所示为光从空气斜射入水中的光路图，请在图中画出并标明分界线与法线。
7.如图，手按压水平桌面并向左滑动，可感受到桌面对手的支持力和摩擦力.请以A点为作用点，画出桌面对手的支持力和摩擦力的示意图.
8.如图所示，一条形磁铁放在水平桌面上，另一个带铁芯的螺线管置于条形磁铁右侧。闭合开关，条形磁铁处于静止状态，螺线管下侧的小磁针静止时N极指向左端。请你在通电螺线管上画出导线的绕向和条形磁铁受到的摩擦力示意图。
9.“节约用水，人人有责”。如图甲是用水后及时关闭水龙头时的情景，水龙头手柄看作是一个杠杆，向下按关水，请你在图乙所示的示意图中画出阻力臂，并画出施加在A点的最小动力。

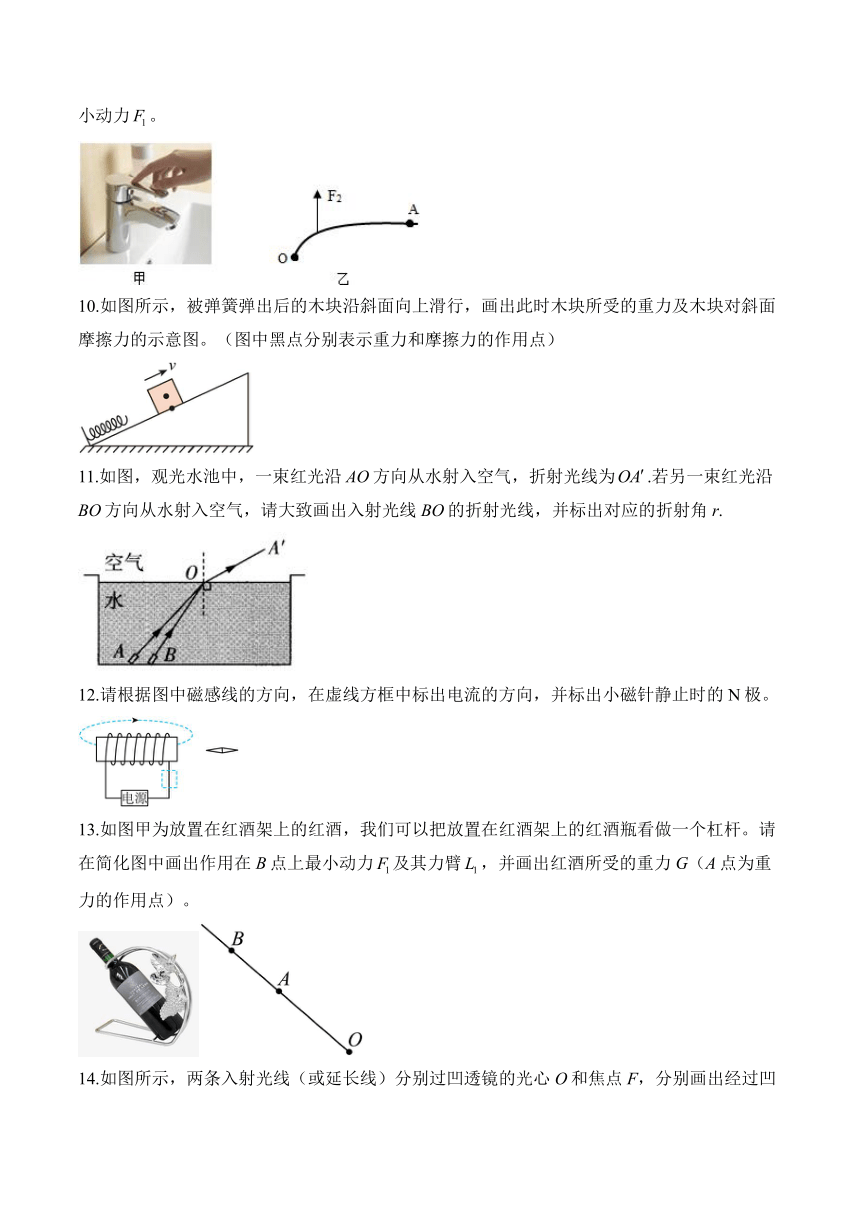

10.如图所示，被弹簧弹出后的木块沿斜面向上滑行，画出此时木块所受的重力及木块对斜面摩擦力的示意图。（图中黑点分别表示重力和摩擦力的作用点）
11.如图，观光水池中，一束红光沿AO方向从水射入空气，折射光线为.若另一束红光沿BO方向从水射入空气，请大致画出入射光线BO的折射光线，并标出对应的折射角r.
12.请根据图中磁感线的方向，在虚线方框中标出电流的方向，并标出小磁针静止时的N极。
13.如图甲为放置在红酒架上的红酒，我们可以把放置在红酒架上的红酒瓶看做一个杠杆。请在简化图中画出作用在B点上最小动力及其力臂，并画出红酒所受的重力G（A点为重力的作用点）。
14.如图所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线.

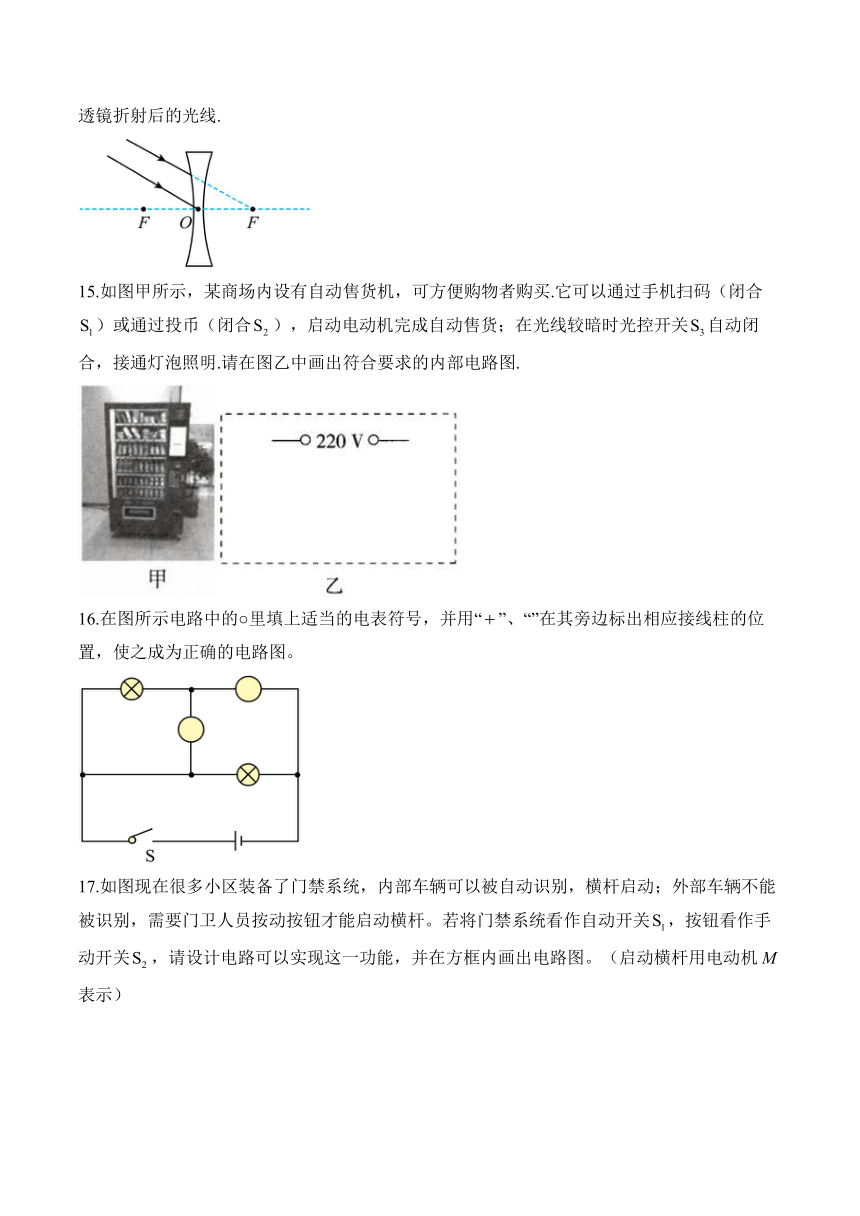

15.如图甲所示，某商场内设有自动售货机，可方便购物者购买.它可以通过手机扫码（闭合）或通过投币（闭合），启动电动机完成自动售货；在光线较暗时光控开关自动闭合，接通灯泡照明.请在图乙中画出符合要求的内部电路图.
16.在图所示电路中的○里填上适当的电表符号，并用“”、“”在其旁边标出相应接线柱的位置，使之成为正确的电路图。
17.如图现在很多小区装备了门禁系统，内部车辆可以被自动识别，横杆启动；外部车辆不能被识别，需要门卫人员按动按钮才能启动横杆。若将门禁系统看作自动开关，按钮看作手动开关，请设计电路可以实现这一功能，并在方框内画出电路图。（启动横杆用电动机M表示）

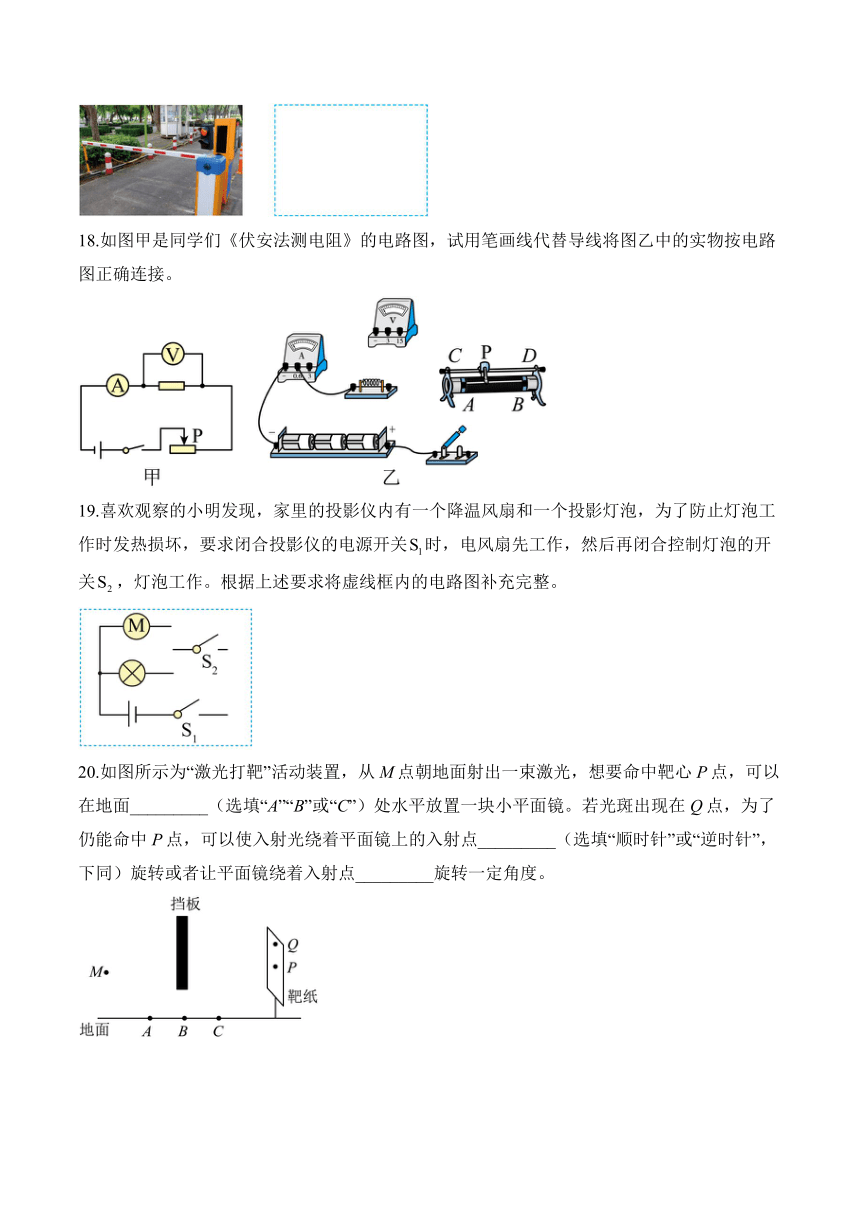

18.如图甲是同学们《伏安法测电阻》的电路图，试用笔画线代替导线将图乙中的实物按电路图正确连接。
19.喜欢观察的小明发现，家里的投影仪内有一个降温风扇和一个投影灯泡，为了防止灯泡工作时发热损坏，要求闭合投影仪的电源开关时，电风扇先工作，然后再闭合控制灯泡的开关，灯泡工作。根据上述要求将虚线框内的电路图补充完整。
20.如图所示为“激光打靶”活动装置，从M点朝地面射出一束激光，想要命中靶心P点，可以在地面_________（选填“A”“B”或“C”）处水平放置一块小平面镜。若光斑出现在Q点，为了仍能命中P点，可以使入射光绕着平面镜上的入射点_________（选填“顺时针”或“逆时针”，下同）旋转或者让平面镜绕着入射点_________旋转一定角度。
答案以及解析
1.答案：图见解析
解析：根据反射光线的反向延长线经过像点，连接眼睛和像点，连线与玻璃板的交点为入射点，入射点与眼睛的连线为反射光线，再连接S点和入射点，作出入射光线，如下图所示：
2.答案：图见解析
解析：开关要连接在用电器和火线之间，所以火线首先进入开关，再连接灯泡，再与零线相连，三孔插座的接法，上孔接地线，左孔接零线，右孔接到火线上，如图所示：
3.答案：如图所示.
解析：光线经凸透镜折射后平行于主光轴射出，说明入射光线经过凸透镜的焦点，据此作出入射光线；平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线过凹透镜另一侧的虚焦点，据此作出凹透镜的折射光线.
4.答案：图见解析
解析：图中法线已经给出，根据反射角等于入射角，在法线左侧的空气中画出反射光线；光从空气斜射入水中，折射角小于入射角，在法线左侧的水中画出折射光线，如图所示：
5.答案：图见解析
解析：在水平地面上，物体对地面的压力等于重力，为6N，方向垂直于接触面向下，作用点在接触面上。如图所示：
6.答案：图见解析
解析：由题意可知，上面的光线是入射光线，而下面两条光线是折射光线或反射光线，根据光的反射定律可知，入射光线和反射光线在分界线的同一侧；根据光的折射规律可知，折射光线和入射光线在分界线的两侧；由此可知，先作入射光线和反射光线的角平分线，此为法线，再作一条垂线垂直法线，这条垂线为空气和水的分界线，如下图所示；
7.答案：如图所示.
解析：手按压桌面向左滑动，手受到水平桌面竖直向上的支持力F和水平向右的摩擦力f，两个力的作用点都画在手上的A点，摩擦力应小于支持力.
8.答案：图见解析
解析：根据小磁针的N极指向可知，通电螺线管的左端为S极，右端为N极，根据安培定则可知，螺线管外侧的电流方向向下，导线的绕向如图所示；由于异名磁极相互吸引，条形磁铁受到螺线管水平向右的吸引力，有向右运动的趋势，则磁铁受到的摩擦力水平向左，如图所示：
9.答案：见解析
解析：过O点作阻力的垂线，即为阻力对支点O的力臂；
根据杠杆平衡的条件，，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。由图可知，OA为最长动力臂时，动力最小，阻力的方向已标出，所以动力的方向应该向下，连接支点O与A点，过A点作OA的垂线就得到在A点施加的最小动力，如下图所示：
10.答案：图见解析
解析：重力的方向是竖直向下；被弹簧弹出后的木块沿斜面向上滑行，木块相对于斜面斜向上运动，所以会受到沿斜面向下的摩擦力的作用，由于物体间力的作用是相互的，所以木块对斜面的摩擦力是沿斜面向上，如图所示：
11.答案：如图所示.
解析：
12.答案：图见解析
解析：磁体周围的磁感线是从磁体的N极出来，回到磁体的S极。由图中磁感线方向可知，螺线管的左端为N极，右端为S极。根据安培定则可知，螺线管正面的电流方向向上，则虚线框内的电流方向是向下的；由于异名磁极相互吸引，所以小磁针的左端为N极，如图所示：
13.答案：图见解析
解析：如图，当以OB为动力臂时，动力臂最长，最省力，所以过B点作出垂直于OB的力，方向斜向上，则OB为动力臂；
重力的作用在A点，方向竖直向下，据此画出重力，如图：
14.答案：图见解析
解析：延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，过光心的光线经凹透镜后传播方向不改变.如图所示：
15.答案：如图所示.
解析：由题意可知，通过手机扫码使开关闭合或通过投币使开关闭合，都能启动电动机完成自动售货，说明开关和开关可以独立工作、互不影响，则开关和开关应并联，再与电动机串联；由题知，在光线较暗时，光控开关自动闭合，接通灯泡照明，即灯泡只由光控开关控制，因灯泡与电动机工作时互不影响，则两用电器应并联.
16.答案：图见解析
解析：由图可知，若下面的电表为电流表，则闭合开关后左上角的灯泡被短路，若都为电压表，则只有右下角的灯泡接入电路，则上面的电表应串联在电路中，为电流表，下面的电表分别与灯泡并联，为电压表，且两表都应“正进负出”，如图所示：
17.答案：图见解析
解析：由题意知，内部车辆自动识别，自动开关闭合，横杆启动，外部车辆，需要闭合手动开关横杆才启动，所以两个开关是并联后与横杆串联，而横杆能启动，内部工作的是电动机，作图如下：

18.答案：图见解析
解析：从正极开始连接，经过开关、滑动变阻器、电阻、电流表、回到负极，电压表并联在电阻R两端；电源电压有三节干电池组成，则电源电压为4.5V，所以电压表选用大量程；滑动变阻器的滑片向右移动，滑动变阻器接入电路的电阻变小，故滑动变阻器应接上方的接线柱和B接线柱，如下图所示：
19.答案：图见解析
解析：由题意知，电风扇和灯泡能够独立工作，互不影响，因此它们并联。电风扇需要在打开总开关后立即工作，而灯泡则需要在闭合开关后才工作。则放置在干路上，和灯泡串联在另一条支路上。如图所示：
20.答案：B；逆时针；顺时针
解析：如图，过水平面做P点的对称点，连接交水平面于B点，因此想要命中靶心P点，可以在地面B处水平放置一块小平面镜。
若光斑出现在Q点，说明入射点在B端左侧，如图所示：
因此为了仍能命中P点，可以使入射光绕着平面镜上的入射点逆时针旋转。
为了仍能命中P点，入射光线不变，反射光线由OQ变为向下的OP，则反射光线与入射光线之间的夹角变大，即反射角与入射角的之和增大了，在光的反射中，反射角等于入射角，因此，反射角和入射角都要增大，故法线应向右倾斜。所以平面镜应该绕着入射点顺时针旋转一定角度。
