专题八 电学综合（选择题）——中考二轮达标训练
1.小华同学将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如图所示）。对该现象解释正确的是( )
A.两气球因带了异种电荷而互相排斥
B.这种现象与验电器的工作原理相同
C.摩擦使气球分子发生转移而带同种电荷相互排斥
D.摩擦创造了电荷，使两气球带了同种电荷相互排斥
2.在课外实践活动中，小明设计了一个简易的电子测力计测量拉力，其原理图如图所示。已知电源电压恒定，为定值电阻，R为变阻器，当拉环被拉伸时，显示仪可显示拉力的大小。以下说法正确的是弹簧拉环( )
A.拉力F越大，两端的电压越大 B.拉力F越小，R接入电路的阻值越小
C.显示仪是由电压表改装而成的 D.当拉力为零时，通过的电流为零
3.如图所示电路中，电源电压恒定，三只灯泡规格完全相同，下列判断正确的是( )
A.若只闭合开关时，灯泡并联
B.若只闭合开关时，仅灯泡发光，处于断路
C.若只闭合开关，串联，电压表示数为0
D.若开关都闭合，被短路

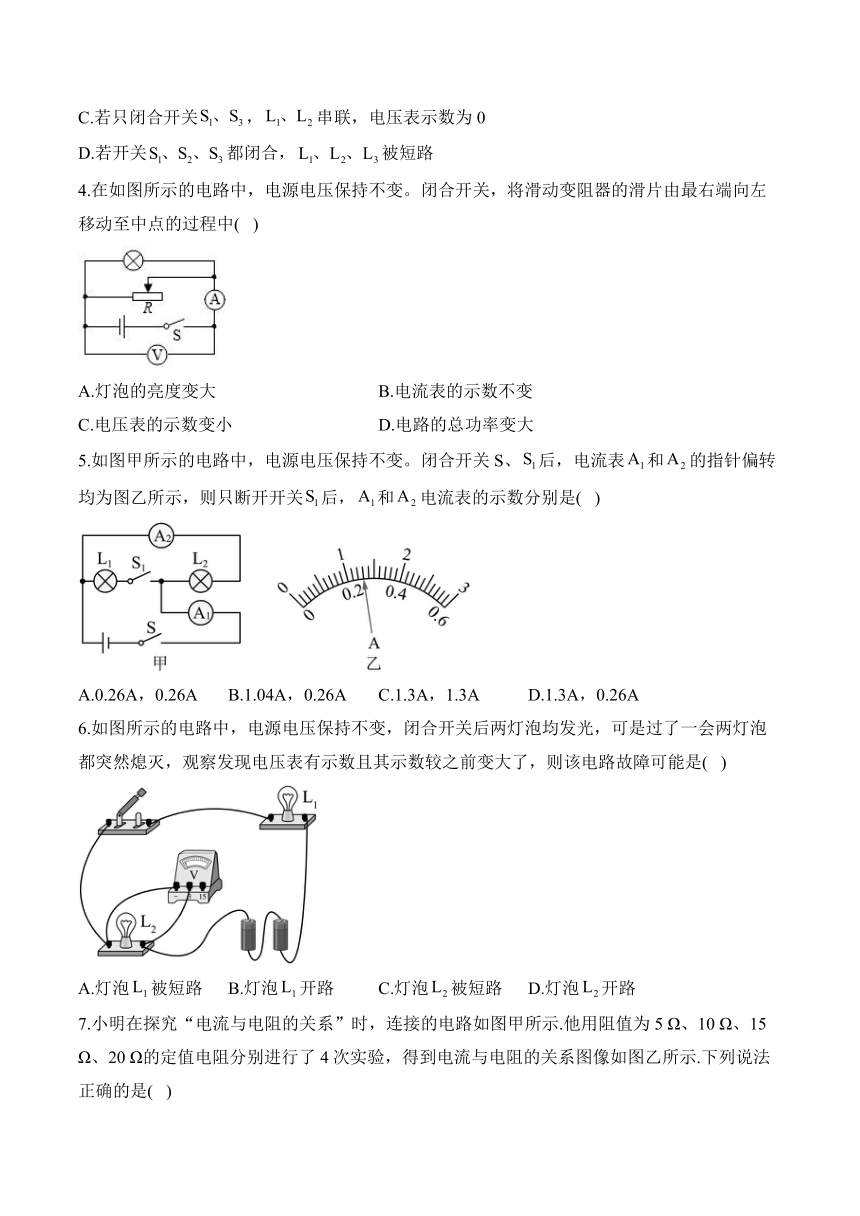

4.在如图所示的电路中，电源电压保持不变。闭合开关，将滑动变阻器的滑片由最右端向左移动至中点的过程中( )
A.灯泡的亮度变大 B.电流表的示数不变
C.电压表的示数变小 D.电路的总功率变大
5.如图甲所示的电路中，电源电压保持不变。闭合开关S、后，电流表和的指针偏转均为图乙所示，则只断开开关后，和电流表的示数分别是( )
A.0.26A，0.26A B.1.04A，0.26A C.1.3A，1.3A D.1.3A，0.26A
6.如图所示的电路中，电源电压保持不变，闭合开关后两灯泡均发光，可是过了一会两灯泡都突然熄灭，观察发现电压表有示数且其示数较之前变大了，则该电路故障可能是( )
A.灯泡被短路 B.灯泡开路 C.灯泡被短路 D.灯泡开路

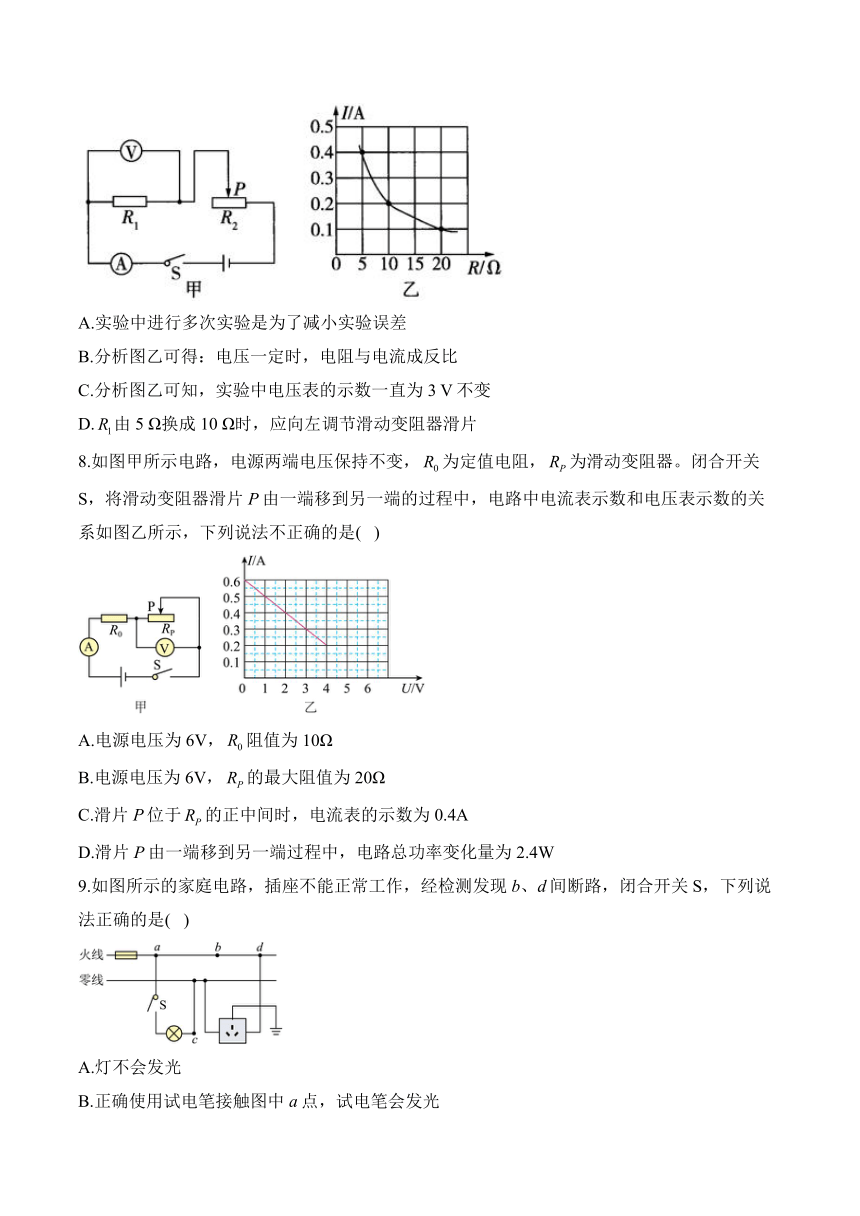

7.小明在探究“电流与电阻的关系”时，连接的电路如图甲所示.他用阻值为5 Ω、10 Ω、15 Ω、20 Ω的定值电阻分别进行了4次实验，得到电流与电阻的关系图像如图乙所示.下列说法正确的是( )
A.实验中进行多次实验是为了减小实验误差
B.分析图乙可得：电压一定时，电阻与电流成反比
C.分析图乙可知，实验中电压表的示数一直为3 V不变
D.由5 Ω换成10 Ω时，应向左调节滑动变阻器滑片
8.如图甲所示电路，电源两端电压保持不变，为定值电阻，为滑动变阻器。闭合开关S，将滑动变阻器滑片P由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，下列说法不正确的是( )

A.电源电压为6V，阻值为10Ω
B.电源电压为6V，的最大阻值为20Ω
C.滑片P位于的正中间时，电流表的示数为0.4A
D.滑片P由一端移到另一端过程中，电路总功率变化量为2.4W
9.如图所示的家庭电路，插座不能正常工作，经检测发现b、d间断路，闭合开关S，下列说法正确的是( )
A.灯不会发光
B.正确使用试电笔接触图中a点，试电笔会发光
C.若将开关和灯互换位置，仍然符合安全用电原则
D.若此时站在地上的人接触c点，漏电保护器会切断电路

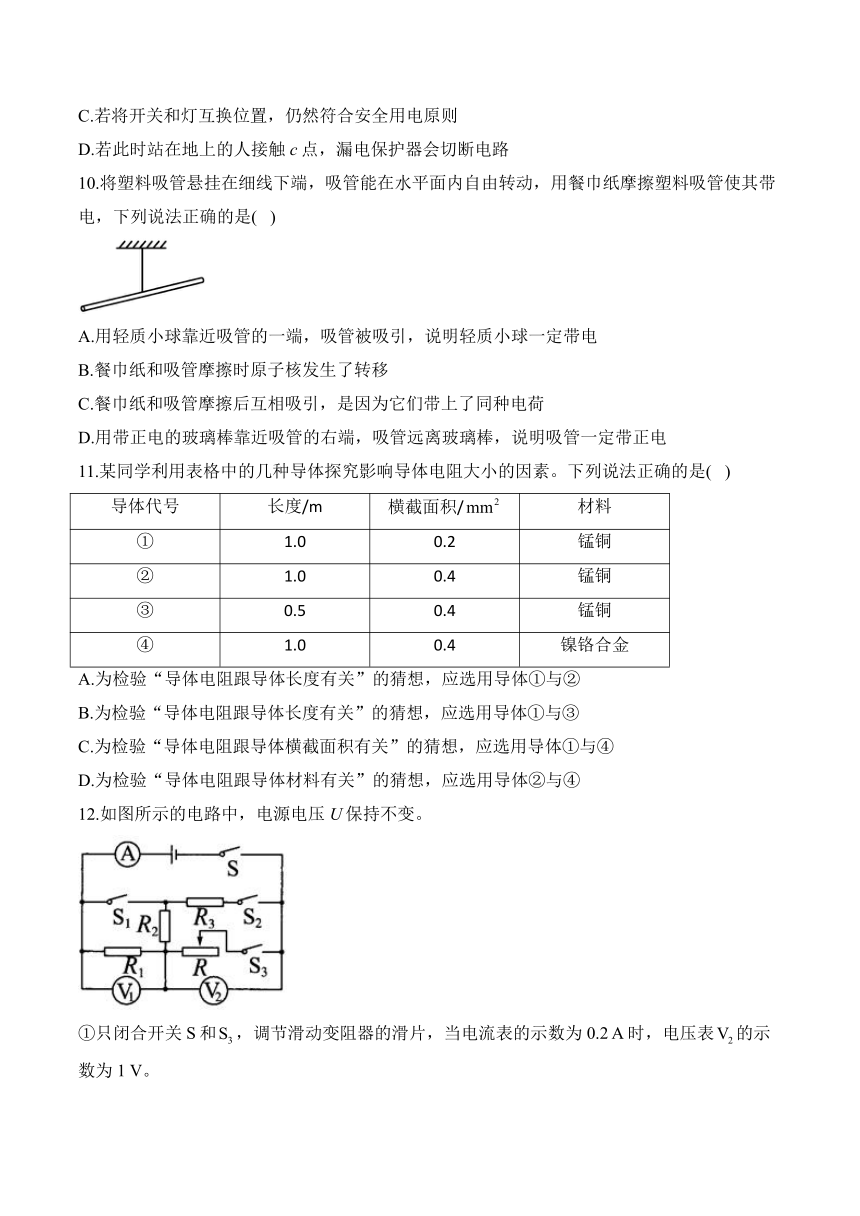

10.将塑料吸管悬挂在细线下端，吸管能在水平面内自由转动，用餐巾纸摩擦塑料吸管使其带电，下列说法正确的是( )
A.用轻质小球靠近吸管的一端，吸管被吸引，说明轻质小球一定带电
B.餐巾纸和吸管摩擦时原子核发生了转移
C.餐巾纸和吸管摩擦后互相吸引，是因为它们带上了同种电荷
D.用带正电的玻璃棒靠近吸管的右端，吸管远离玻璃棒，说明吸管一定带正电
11.某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是( )
导体代号 长度/m 横截面积/ 材料
① 1.0 0.2 锰铜
② 1.0 0.4 锰铜
③ 0.5 0.4 锰铜
④ 1.0 0.4 镍铬合金
A.为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B.为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C.为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D.为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④
12.如图所示的电路中，电源电压U保持不变。
①只闭合开关S和，调节滑动变阻器的滑片，当电流表的示数为0.2 A时，电压表的示数为1 V。

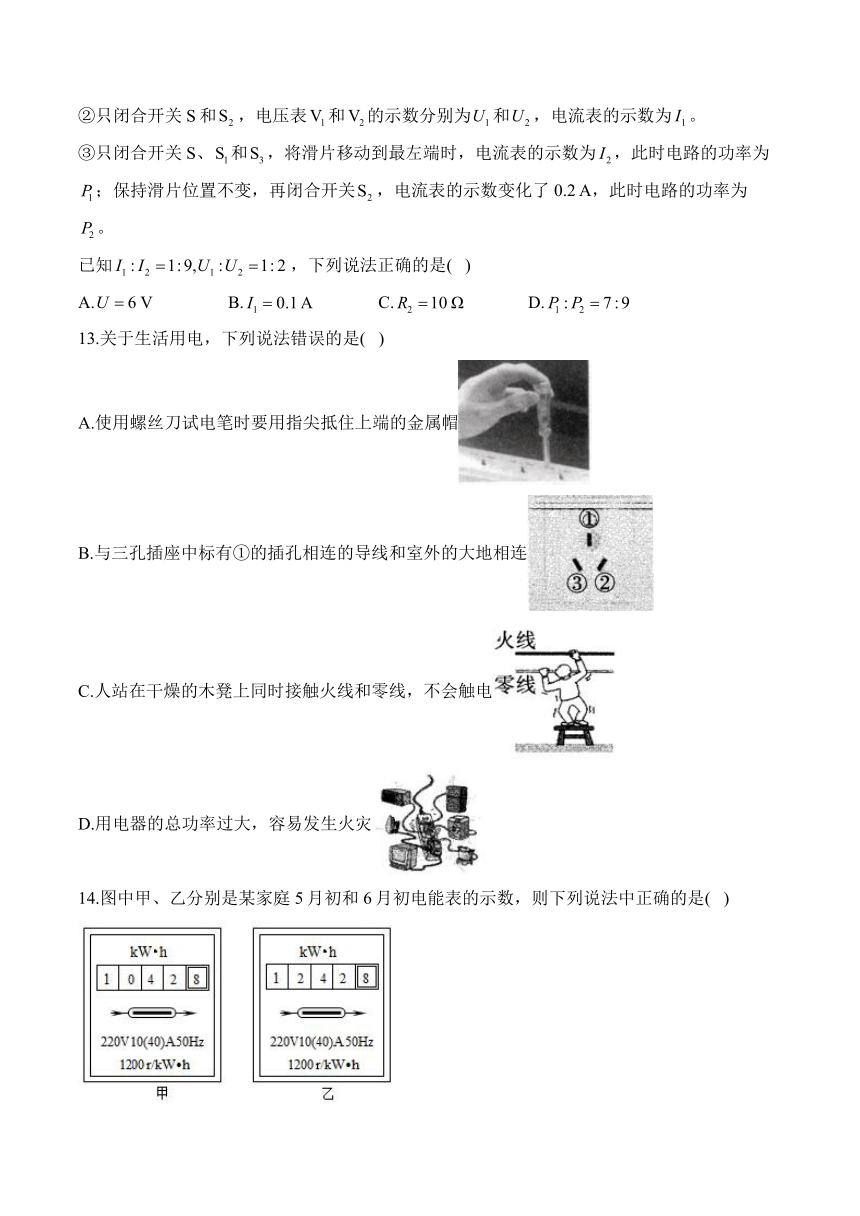

②只闭合开关S和，电压表和的示数分别为和，电流表的示数为。
③只闭合开关S、和，将滑片移动到最左端时，电流表的示数为，此时电路的功率为；保持滑片位置不变，再闭合开关，电流表的示数变化了0.2 A，此时电路的功率为。
已知，下列说法正确的是( )
A. B. C. D.
13.关于生活用电，下列说法错误的是( )
A.使用螺丝刀试电笔时要用指尖抵住上端的金属帽
B.与三孔插座中标有①的插孔相连的导线和室外的大地相连
C.人站在干燥的木凳上同时接触火线和零线，不会触电
D.用电器的总功率过大，容易发生火灾
14.图中甲、乙分别是某家庭5月初和6月初电能表的示数，则下列说法中正确的是( )
A.电能表是计量电功率的仪器
B.该家庭在这段时间内总共用电2000kW·h
C.1kW·h相当于3.6×105J
D.该电能表转盘每转过600转，电路消耗电能0.5kW·h
15.如图所示，A、B是由同种材料制成的长度相同、横截面积不同的两段导体。将它们串联后接入电路中，这两段导体的电阻及它们两端的电压大小关系为( )
A.， B.，
C.， D.，
16.图甲是某酒精测试仪的简化电路图，为定值电阻，R为酒精气体传感器，其阻值随酒精浓度变化的图像如图乙所示.若电源电压不变，闭合开关，当R周围酒精浓度增加时，下列判断正确的是( )
A.电流表示数变小 B.电压表示数变大
C.电压表与电流表示数的比值不变 D.电路消耗的总功率变大
17.如图所示是一种自动测量汽车油箱油量装置的原理图，R是滑动变阻器，变阻器滑片是杠杆的一端且被限定在ab间滑动，油量表由电流表改装而成，从油量表的指针刻度就能知道油箱油量的多少了，则下列判断正确的是( )
A.R和是并联
B.油量越多，通过油量表的电流越大
C.油量越多，通过油量表的电流越小
D.油量越多，滑动变阻器R两端的电压越大
18.如图所示，兴趣小组的同学们在参观科技馆中的“静电碰碰球”，转动手柄使玻璃罩中间的大金属球带上正电，周围不带电的小金属球接触大金属球后会被弹开。下列分析正确的是( )
A.人在转动手柄的过程中创造了电荷
B.大金属球带正电是因为它失去了电子
C.小金属球接触大金属球时产生从小球到大球的瞬间电流
D.小金属球被弹开是因为异种电荷相互排斥
19.科学小组设计了测量拉力大小的仪器，其原理如图甲所示。电源电压为9V，定值电阻为10Ω，电流表量程为0~0.6A，电压表量程为0~15V，滑动变阻器标有“20Ω，1A”字样，其接入电路的阻值随拉力大小的变化如图乙所示。初始状态下弹簧处于自然长度，滑动变阻器的滑片置于a端，在向右缓慢拉动拉环的过程中，下列分析正确的是( )
A.的电功率变小
B.电压表、电流表的示数均变大
C.当电流表示数为0.5A时，所测拉力为60N
D.在保证电路各元件安全的情况下，所测拉力的最大值为100N
20.如图所示的电路中，电源电压U恒为6 V.只闭合开关S和，电压表的示数分别为，电流表示数为，电路的功率为；只闭合开关S、和，电流表示数为，电路的功率为.已知.下列关系式正确的是( )
A. B. C. D.
答案以及解析
1.答案：B
解析：AB.两只相同的气球在自己的头发上摩擦后，两只气球带同种电荷而互相排斥，验电器的原理是同种电荷互相排斥，故两只气球相互排斥的原理和验电器工作原理相同，故A错误，B正确；
CD.由于不同物质的原子核束缚电子的本领不同，当两个不同物体互相摩擦的时候，束缚电子本领弱的就会失去电子，失去电子的物体因缺少电子带正电，束缚电子能力强的就会得到电子，得到电子的物体因有多余的电子而带等量的负电，所以用摩擦的方法使电子发生转移而带电，故CD错误。
故选B。
2.答案：A
解析：AC.图中电路为变阻器和定值电阻串联，显示仪串联在电路中，因此是由电流表改装的，当拉力F越大，变阻器接入电路中的电阻越小，电路中的总电阻越小，根据可知，电路中电流越大；为定值电阻，根据可知，两端电压会越大，故A正确，C错误；
B.拉力F越小，变阻器接入电路中的阻值越大，电路中的总电阻越大，故B错误；
D.当拉力为零时，变阻器阻值全部接入电路中，此时电路是通路，电流不为0，故D错误。
故选A。
3.答案：D
解析：A.只闭合开关时，电流从电源正极流出后，依次通过后回到电源负极，所以灯泡串联，故A错误；
B.只闭合开关时，被短路，只有接入电路中，即灯泡不亮，发光，故B错误；
C.只闭合开关时，被短路，串联接入电路中，电压表示数等于电源电压，故C错误；
D.开关都闭合时，电流从电源正极流出后，依次通过后回到电源负极，被短路，故D正确。
故选D。
4.答案：D
解析：分析电路图可知该电路为并联电路，电压表测量电源的电压，电流表测量干路中的电流；
由于电源电压不变，移动滑片时，电压表示数不变，故C错误；
并联电路各支路互不影响，移动滑片时，通过灯泡的电流不变，灯泡的亮度不变，故A错误；
闭合开关，当滑动变阻器滑片向左滑动时，接入的阻值变小，根据欧姆定律可知，通过滑动变阻器的电流变大，根据并联电路的电流规律可知，干路中的电流变大，电流表示数变大，故B错误；
电源电压不变，根据可知，电路消耗的总功率变大，故D正确。
故选D。
5.答案：A
解析：闭合开关S、后，电路是两灯泡并联，电流表测干路电流，电流表测量灯泡支路电流，根据并联电路中电流规律可知，干路电流大于支路电流，因此电流表选择大量程，分度值是0.1A，读数为1.3A，电流表选择大量程，分度值是0.02A，读数为0.26A，只断开开关后，电路为灯泡单独串联，由于并联电路中各用电器互不影响，因此经过灯泡的电流不变，仍为0.26A，串联电路中电流处处相等，则和电流表的示数相同均为0.26A，故A符合题意，BCD不符合题意。
故选A。
6.答案：D
解析：由图可知，两灯串联，电压表测灯泡两端的电压，闭合开关后两灯泡均发光，可是过了一会两灯泡都突然熄灭，说明电路发生了断路故障，观察发现电压表有示数且其示数较之前变大了，则说明灯泡开路，此时电压表测电源电压，故D符合题意，ABC不符合题意。
故选D。
7.答案：D
解析：在探究电流与电阻的关系实验中，需要保持定值电阻两端电压不变，更换不同规格的定值电阻多次实验，这是为了寻找普遍规律，A错误；分析题图乙，每组对应电流与电阻的乘积都为2 V，即实验时定值电阻两端电压一直保持2 V不变，电压表示数一直为2 V，可得出结论：电压一定时，电流与电阻成反比（电流随电阻的改变而改变，电阻为自变量，电流为因变量），B、C错误；由串联电路的分压原理可知，由5 Ω换成10 Ω时，两端电压将会增大，要保持两端电压不变，则需要增大滑动变阻器接入电路的电阻，即将滑动变阻器滑片向左调节，D正确.
8.答案：C
解析：由图甲可知，两电阻串联，电压表测两端的电压，电流表测电路中的电流。
当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，电路消耗的功率最大，由图乙可知，由可得，电源电压
①
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的功率最小，由图乙可知，，，根据串联电路电压特点和欧姆定律可知：电源电压
②
由于电源电压不变，则
解得
则电源电压
由可得滑动变阻器的最大电阻
故AB正确；
滑片P位于的正中间时，电流表的示数
故C错误；
滑片P由一端移到另一端过程中，电路总功率变化量为
故D正确。
故选C。
9.答案：B
解析：由图知，灯泡和插座是并联的；已知b、d间断路，但火线上的a点仍然带电，所以正确使用试电笔接触图中a点，试电笔会发光；开关闭合后，灯所在的电路构成通路，所以灯泡能够发光；故A错误，B正确；
家庭电路中开关和开关控制的用电器之间是串联，开关必须与火线相连，若将开关和灯泡位置互换，则容易使人触电，不符合安全用电原则，故C错误；
若站在地上的人接触c点，c点接的是零线，则电流不会经过人体，即没有发生漏电现象，所以漏电保护器不会切断电路，故D错误。
故选B。
10.答案：D
解析：A.已知塑料吸管带电，由于带电体的性质可知能够吸引轻小物体，用轻质小球靠近吸管的一端，吸管被吸引，不能说明轻质小球一定带电，故A错误；
B.摩擦起电的实质是电子的转移，故B错误；
C.餐巾纸和吸管摩擦后，由于电子在它们之间发生转移，使它们带上异种电荷，因此餐巾纸和吸管摩擦后互相吸引，故C错误；
D.电荷间的相互作用可知，物体与带电体排斥说明该物体一定带电，且与带电体的电性相同，所以用带正电的玻璃棒靠近吸管的右端，吸管远离玻璃棒，说明吸管一定带正电，故D正确。
故选D。
11.答案：D
解析：为检验“导体电阻跟导体长度有关”的猜想，需要控制材料和横截面积相同，改变导体长度，分析电阻阻值的变化，应选②③，A、B错误。为检验“导体电阻跟导体横截面积有关”的猜想，需要控制材料和长度相同，改变导体横截面积，分析电阻阻值的变化，应选①②，C错误。为检验“导体电阻跟导体材料有关”的猜想，需要控制长度和横截面积相同，改变导体材料，分析电阻阻值的变化，应选②④，D正确。
12.答案：B
解析：只闭合开关S和串联
①
②
只闭合开关和，滑片移到最左端时，并联，③
由①②③得
保持滑片位置不变，再闭合开关并联，依题意可知：B正确。
只闭合S、时，④
只闭合时，⑤
由④⑤得：，A错误。，C错误。并联时干路电流
，D错误。
13.答案：C
解析：使用螺丝刀形状的试电笔时，手指必须触到试电笔上端的金属帽（又叫笔尾金属体），A正确，不符合题意；三孔插座中标有①的插孔与地线相连，可以防止人在用电器漏电时触电，B正确，不符合题意；虽然站在干燥的木凳上，但双手同时分别接触家庭电路中的火线和零线，火线和零线之间的电压是220 V，超过人体的安全电压，会对人体造成危害，C错误，符合题意；家庭电路中同时使用的用电器总功率过大，导线会剧烈发热，容易引发火灾，D正确，不符合题意。
14.答案：D
解析：电能表是测量用电器消耗电能多少的仪表，故A错误；
由图可知，5月初电能表的示数，6月初电能表的示数，则该家庭在这段时间内总共用电
故B错误；
电能表的计量单位是kW·h
故C错误；
1200r/(kW·h)表示每消耗1kW·h的电能，电能表的转盘转1200转，则该电能表转盘每转过600转，电路消耗电能
故D正确。
故选D。
15.答案：A
解析：已知A、B是同种材料、长度相同的两段导体，根据导体电阻的影响因素，在材料和长度相同时，横截面积越大，电阻越小。从图中可知A的横截面积大于B的横截面积，所以。
因为两段导体串联接入电路，根据串联电路的电流特点，串联电路中各处的电流都相等，即。
由可知，在电流I相等的情况下，电阻R越大，其两端的电压U越大。因为且，所以。
综上所述，故A符合题意，BCD不符合题意。
故选A。
16.答案：D
解析：由题图甲可知，定值电阻和酒精气体传感器R并联，电流表测干路电流，电压表测电源电压，闭合开关，当R周围的酒精气体浓度增大时，由题图乙可知，其阻值减小，由于电源电压不变，因此根据欧姆定律可知，通过R的电流增大，由于并联电路各支路互不影响，因此通过定值电阻的电流不变.
A（×）并联电路的干路电流等于各支路电流之和，则电流表的示数变大.
B（×）电压表始终测量电源电压，则电压表的示数不变.
C（×）电压表示数不变，电流表示数变大，则电压表和电流表示数的比值变小.
D（√）电路消耗的总功率，由于电源电压不变，干路电流变大，则电路消耗的总功率变大.
17.答案：B
解析：据图可知，电流的路径只有一条，因此R和是串联的，故A错误；
油量越多，浮标上浮，右侧滑片下滑，此时变阻器接入电路中的阻值变小，电路中的总电阻变小，根据可知，电路中的电流变大，油量表的示数变大；根据串联分压原理可知，滑动变阻器R两端的电压变小，故B正确，CD错误。
故选B。
18.答案：B
解析：摩擦起电的过程中并没有创造电荷，摩擦起电的实质是电子的转移，所以人在转动手柄的过程中电子从一个物体转移到另一个物体，故A错误；
大金属球的原子核的核外电子转移到了其他物体上，大金属球由于失去电子而带正电，故B正确；
小金属球接触大金属球后带上正电荷，所以小金属球失去电子，大金属球得到电子，电子由小金属球转移到大金属球，所以瞬间电流的方向是从大金属球到小金属球，故C错误；
小金属球碰上大金属球后会带上正电荷，由于同种电荷相互排斥，所以小金属球会被弹开，故D错误。
故选B。
19.答案：C
解析：分析电路可知，、串联，电流表测电路电流，电压表测电压。
在向右缓慢拉动拉环的过程中，阻值变小，则总电阻变小，根据，电流表的示数变大，根据，电压变大，根据串联电压规律，则电压表示数减小，根据，的电功率变大，故AB错误；
当电流表示数为0.5A时，总电阻为
则此时阻值为
由乙图可知，当阻值为8Ω时，拉力为60N，故C正确；
电流表量程为0~0.6A，则电流最大为0.6A时，拉力最大。此时总电阻为
此时阻值为
由乙图可知，当阻值为时，拉力在70N到80N之间，所以所测拉力的最大值不为100N，故D错误。
故选C。
20.答案：C
解析：只闭合开关S和，三个电阻串联，电流表测电路中的电流，电压表测两端电压，电压表测和两端的总电压.电源电压为①，则有②，联立①②，解得，B错误.由串联电路的分压原理可得，，则有③，此时电路中的电流④.只闭合开关和并联，电流表测干路中的电流，电压表测电源电压.此时干路中的电流⑤，由题意，⑥，联立③④⑤⑥，解得，则，C正确，A错误.根据可得，，D错误.
