专题九 电与磁（选择题）——中考二轮达标训练
1.小明把安装完成的直流电动机模型接入如图所示的电路中，闭合开关并调节滑动变阻器，电动机正常转动。若要改变电动机转动的方向，下列做法可行的是( )
A.换用磁性更强的磁体
B.同时对调磁铁和电源的两极
C.导线①改接G、F点，导线②改接C、E点
D.增加电池的节数
2.如图所示，一种环保型手电筒，筒内有一个能滑动的圆柱形磁铁，外圈套着一个线圈。只要将手电筒沿图中箭头方向来回摇动，手电筒的小灯就能发光。下列与此手电筒工作原理相同的是( )
A. B.
C. D.

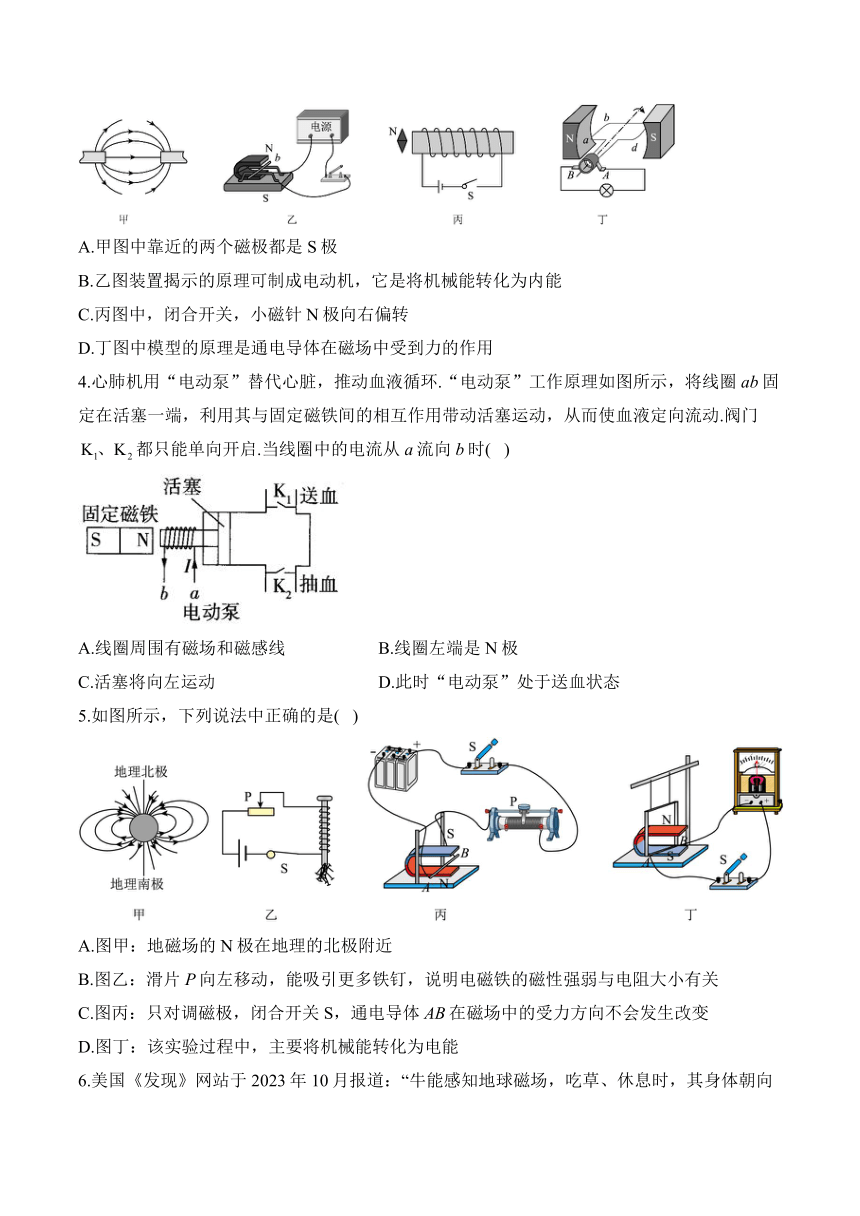

3.如图所示，关于电与磁的知识，下列说法正确的是( )
A.甲图中靠近的两个磁极都是S极
B.乙图装置揭示的原理可制成电动机，它是将机械能转化为内能
C.丙图中，闭合开关，小磁针N极向右偏转
D.丁图中模型的原理是通电导体在磁场中受到力的作用
4.心肺机用“电动泵”替代心脏，推动血液循环.“电动泵”工作原理如图所示，将线圈ab固定在活塞一端，利用其与固定磁铁间的相互作用带动活塞运动，从而使血液定向流动.阀门都只能单向开启.当线圈中的电流从a流向b时( )
A.线圈周围有磁场和磁感线 B.线圈左端是N极
C.活塞将向左运动 D.此时“电动泵”处于送血状态
5.如图所示，下列说法中正确的是( )
A.图甲：地磁场的N极在地理的北极附近
B.图乙：滑片P向左移动，能吸引更多铁钉，说明电磁铁的磁性强弱与电阻大小有关
C.图丙：只对调磁极，闭合开关S，通电导体AB在磁场中的受力方向不会发生改变
D.图丁：该实验过程中，主要将机械能转化为电能

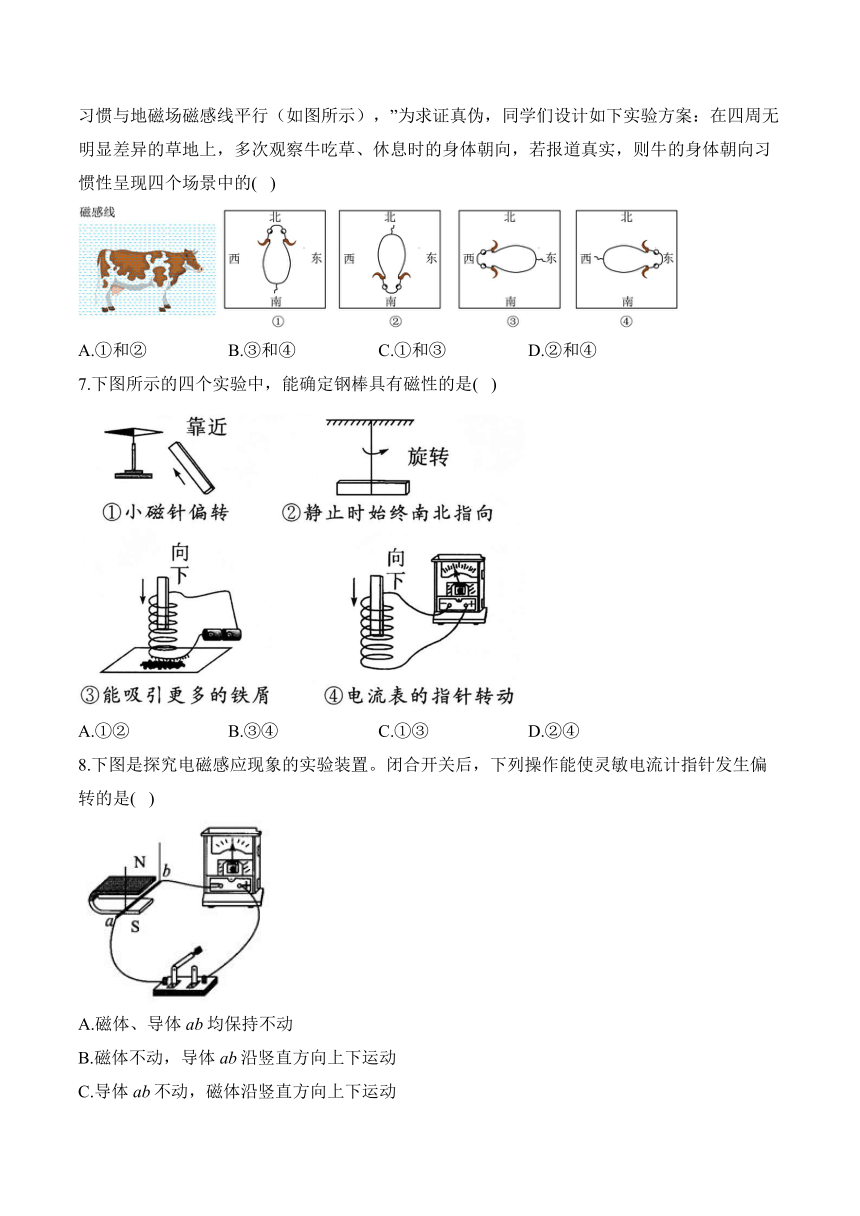

6.美国《发现》网站于2023年10月报道：“牛能感知地球磁场，吃草、休息时，其身体朝向习惯与地磁场磁感线平行（如图所示），”为求证真伪，同学们设计如下实验方案：在四周无明显差异的草地上，多次观察牛吃草、休息时的身体朝向，若报道真实，则牛的身体朝向习惯性呈现四个场景中的( )
A.①和② B.③和④ C.①和③ D.②和④
7.下图所示的四个实验中，能确定钢棒具有磁性的是( )
A.①② B.③④ C.①③ D.②④
8.下图是探究电磁感应现象的实验装置。闭合开关后，下列操作能使灵敏电流计指针发生偏转的是( )
A.磁体、导体ab均保持不动
B.磁体不动，导体ab沿竖直方向上下运动
C.导体ab不动，磁体沿竖直方向上下运动
D.磁体不动，导体ab沿水平方向左右运动

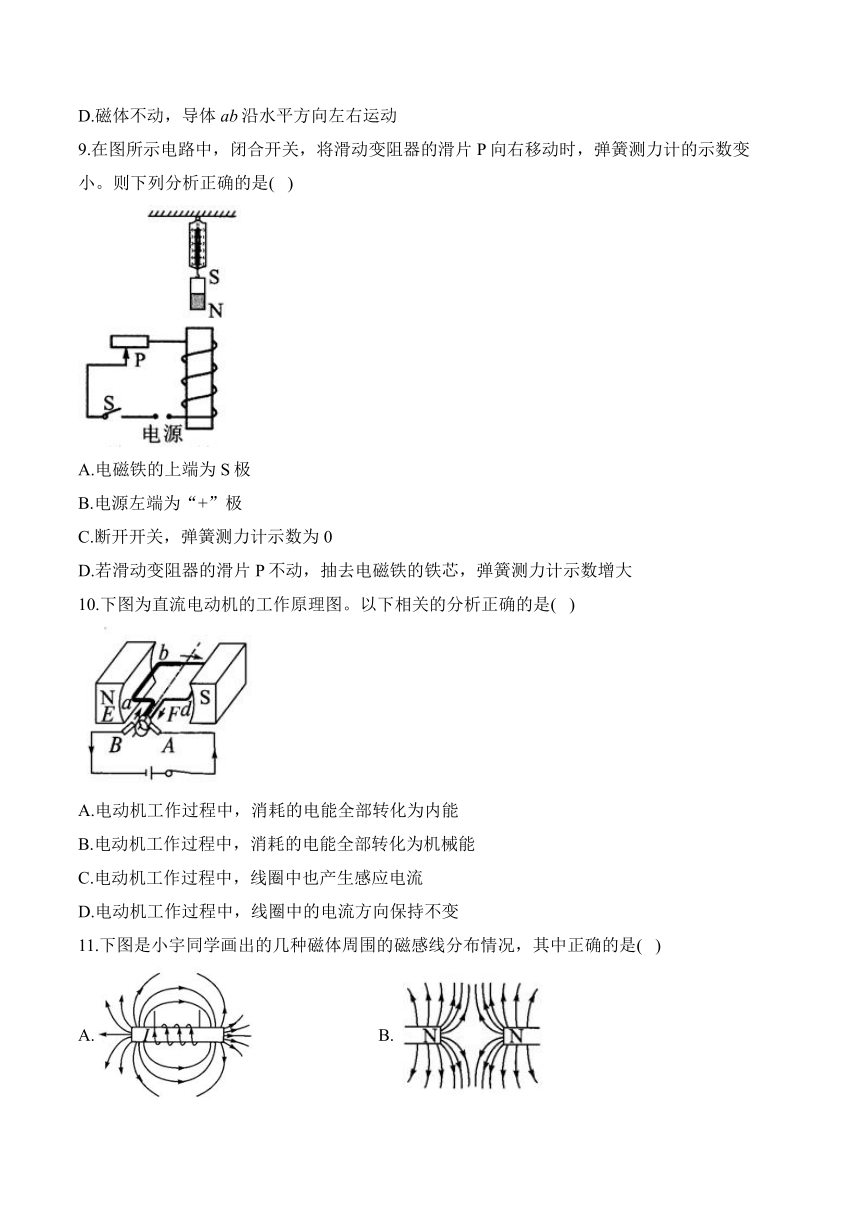

9.在图所示电路中，闭合开关，将滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小。则下列分析正确的是( )
A.电磁铁的上端为S极
B.电源左端为“+”极
C.断开开关，弹簧测力计示数为0
D.若滑动变阻器的滑片P不动，抽去电磁铁的铁芯，弹簧测力计示数增大
10.下图为直流电动机的工作原理图。以下相关的分析正确的是( )
A.电动机工作过程中，消耗的电能全部转化为内能
B.电动机工作过程中，消耗的电能全部转化为机械能
C.电动机工作过程中，线圈中也产生感应电流
D.电动机工作过程中，线圈中的电流方向保持不变
11.下图是小宇同学画出的几种磁体周围的磁感线分布情况，其中正确的是( )
A. B.
C. D.

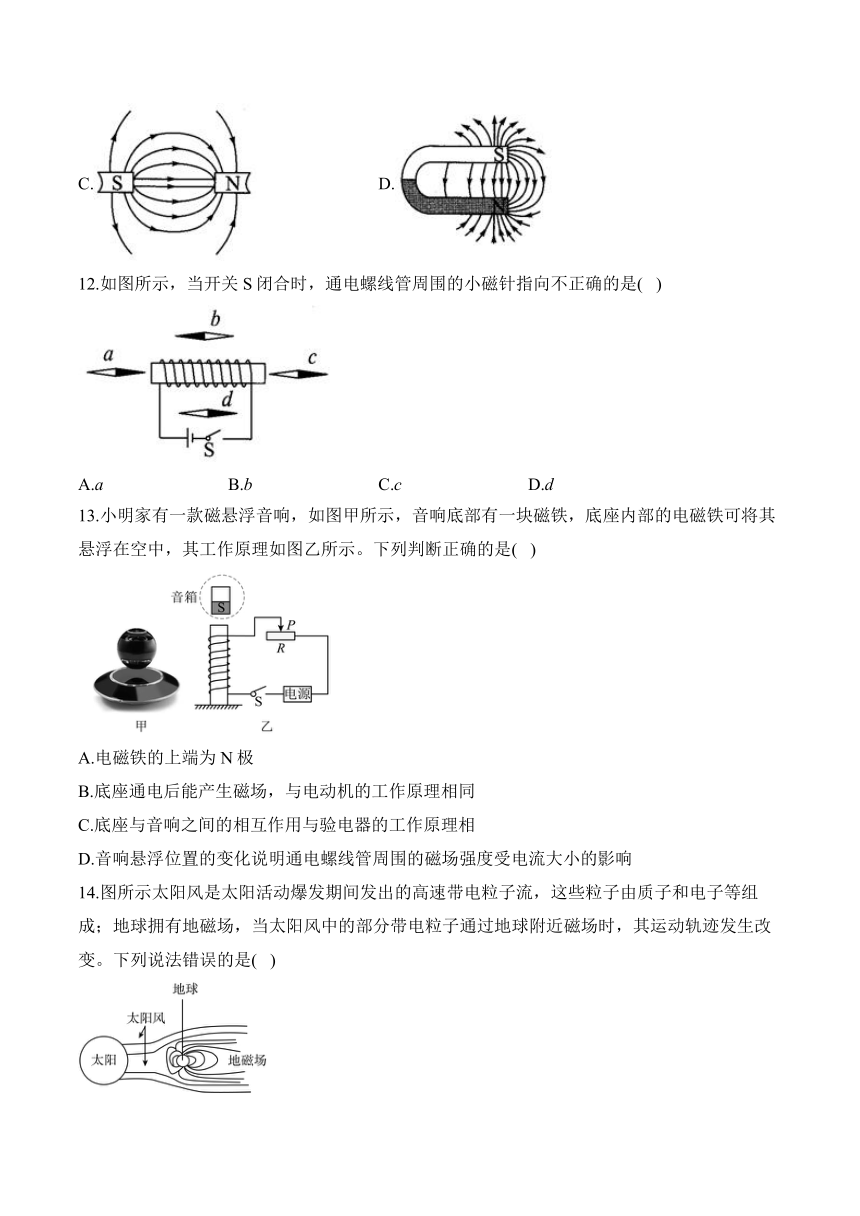

12.如图所示，当开关S闭合时，通电螺线管周围的小磁针指向不正确的是( )
A.a B.b C.c D.d
13.小明家有一款磁悬浮音响，如图甲所示，音响底部有一块磁铁，底座内部的电磁铁可将其悬浮在空中，其工作原理如图乙所示。下列判断正确的是( )
A.电磁铁的上端为N极
B.底座通电后能产生磁场，与电动机的工作原理相同
C.底座与音响之间的相互作用与验电器的工作原理相
D.音响悬浮位置的变化说明通电螺线管周围的磁场强度受电流大小的影响
14.图所示太阳风是太阳活动爆发期间发出的高速带电粒子流，这些粒子由质子和电子等组成；地球拥有地磁场，当太阳风中的部分带电粒子通过地球附近磁场时，其运动轨迹发生改变。下列说法错误的是( )
A.太阳风中的带电粒子比原子要小一个层次
B.太阳风中的电子定向移动形成了电流
C.电子定向移动的方向与电流方向相同
D.带电粒子运动轨迹能发生改变，是因为地磁场对电流有力的作用
15.如图是小徐为栽种蔬菜的大棚设计的温度自动报警器，它运用了许多物理知识.以下说法中不正确的( )
A.温度计中的水银是导体
B.温度计是根据液体热胀冷缩的性质工作的
C.报警器中的电磁铁运用了电流的磁效应
D.若要提高报警温度，可以增大控制电路的电源电压
16.如图所示，闭合导线框abcd的一部分处于磁场中，将导线框沿图示方向拉出过程中，则( )
A.在此过程中，电能转化为机械能
B.导线框中不会产生感应电流，因为回路中没有电源
C.导线框中会产生感应电流，整个导线框都是电源
D.导线框中会产生感应电流，导线ab段相当于电源
17.在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图所示，其中小磁针（黑色一端为N极）静止时的指向情况如图甲所示，铁屑静止时的分布情况如图乙所示.下列选项中能正确用磁感线描述这两个实验现象的是( )
A. B. C. D.
18.下列实验与动圈式话筒工作原理对应的是( )
A. B.
C. D.
19.以下装置可以用来演示物理现象，则下列说法正确的是( )
A.图甲中装置可用来演示电磁感应现象
B.图乙中装置可用来演示电磁感应现象
C.图丙中装置可用来演示磁场对电流的作用
D.图丁中装置可用来演示电磁铁的磁性强弱与电流大小的关系
20.课外活动小组制作电磁驱动“小车”：把铜制裸导线密绕成长螺线管当作轨道，固定在水平桌面上；将两个强磁铁固定在一节新干电池的两极上制成“小车”，磁极与电极的位置关系如图所示。把“小车”从右侧入口完全推入螺线管，“小车”自动向前运动到达左侧。关于小车运动的工作原理，下列说法中正确的是( )
A.调换干电池的正负极，其他条件不变，电磁驱动“小车”仍能从右侧自动到达左侧
B.将铜制裸导线换做铜制漆包线，其他条件不变，电磁驱动“小车”依然能从右侧自动到达左侧
C.电磁驱动“小车”的工作原理与扬声器的工作原理类似
D.电磁驱动“小车”的工作原理在于螺线管内发生了电磁感应现象
答案以及解析
1.答案：C
解析：A.换用磁性更强的磁体，改变磁场作用力大小，方向不变，故A错误；
B.同时对调磁铁和电源的两极，受力方向不变，则电动机转向不变，故B错误；
C.导线①改接G、F点，导线②改接C、E点，线圈中的电流的方向发生了改变，受力运动方向改变，电动机转动方向改变，故C正确；
D.增加电池的节数，改变了电流大小，改变电动机转速，转向不变，故D错误。
故选C。
2.答案：D
解析：手摇电筒是利用电磁感应现象制成的，磁铁在线圈中来回运动，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光。
A.图示中，利用安培定则判断螺线管的磁场，与手摇电筒的制成原理无关，故A不符合题意；
B.此图探究通电螺线管的磁性与线圈匝数的关系，与手摇电筒的制成原理无关，故B不符合题意；
C.此图反映了通电导体在磁场中受到力运动，与手摇电筒的制成原理无关，故C不符合题意；
D.图中导体在磁场中做切割磁感线运动时，电路中产生了感应电流（可以从电流表指针发生偏转来体现），这是电磁感应现象，与手摇电筒的制成原理相符合，故D符合题意。
故选D。
3.答案：C
解析：A.由图甲可知，磁感线从左侧磁极出来，回到右侧磁极，说明左侧磁极为N极，右侧磁极为S极，故A错误；
B.乙图说明磁场对通电导体有力的作用，利用此原理制成了电动机，它是将电能转化为机械能，故B错误；
C.丙图中，由安培定则可知，通电螺线管的左侧为S极，由于异名磁极相互吸引，小磁针的N极向右偏转，故C正确；
D.丁图中线圈在磁场中转动，切割磁感线，线圈中就会产生感应电流，属于电磁感应，利用此原理制成了发电机，故D错误。
故选：C。
4.答案：C
解析：A（×）磁场是真实存在的，但磁感线是为了描述磁场而引入的假想的曲线，实际并不存在.
B（×）C（√）D（×）当线圈中的电流从a流向b时，根据安培定则可判断出线圈左端是S极、右端是N极；根据异名磁极相互吸引可知，活塞将向左运动：“电动泵”内容积变大，阀门闭合、开启，此时“电动泵”处于抽血状态.
5.答案：D
解析：磁感线是用来描述磁场的一些假想的曲线，不是真实存在的，而磁场是一种物质，是存在的，地磁场的北极在地理南极附近，故A错误；
由图知道，电流从电磁铁的上方流入、下方流出，由安培定则知道，电磁铁的上端是N极，下端的钉尖是S极；将滑动变阻器的滑片P向左移动，电阻变小，电流变大，电磁铁的磁性变强，能吸引更多的大头针，说明电磁铁的磁性强弱与电流大小有关，故B错误；
通电导体AB在磁场中的转动方向与磁场方向和电流方向有关，只对调电源正负极，电流的方向发生改变，则通电导体AB受到力的方向发生改变，故C错误；
实验中，在AB棒在磁场中做切割磁感线运动时才会产生感应电流，则我们可以得出结论：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中才会产生感应电流。在此过程中，主要是将机械能转化为电能，故D正确。
故选D。
6.答案：A
解析：地磁北极在地理南极附近，地磁南极在地理北极附近；地磁场的磁感线从地磁的北极附近出来，回到地磁的南极附近，牛的身体朝向习惯性与地磁场磁感线平行，所以牛的身体朝向是南北方向，故①②符合题意。
故选A。
7.答案：D
解析：题图①中小磁针与钢棒相互吸引不能说明钢棒具有磁性；题图②中钢棒指南北，这是磁体的基本性质，说明钢棒具有磁性；题图③说明铁芯能使通电螺线管的磁性增强，不能说明钢棒具有磁性；题图④中导体在磁场中做切割磁感线运动时，电路中产生了感应电流（可以从电流表指针发生偏转来体现），这是电磁感应现象，说明钢棒具有磁性能确定钢棒具有磁性的是②④，故选D。
8.答案：D
解析：磁体、导体ab均保持不动，导体在磁场中没有切割磁感线运动，导体中没有感应电流产生，指针不偏转，故A选项不符合题意；保持磁体静止，导体ab上下运动，没有做切割磁感线运动，所以不能产生感应电流，故B选项不符合题意；保持导体ab静止，将磁体上下运动，运动方向与磁感线方向平行，所以不会切割磁感线，不会产生感应电流，故C选项不符合题意；保持磁体不动，导体ab左右运动符合电路的一部分导体在磁场中做切割磁感线运动，导体中有感应电流产生，指针偏转，故D选项符合题意。
9.答案：D
解析：滑片P向右移动时，电阻变小，电流变大，电磁铁磁性变强；而条形磁体下端为N极，且弹簧测力计示数变小，由磁极间作用规律，同名相斥异名相吸判定电磁铁上端为N极，故A错误；电磁铁上端为N极，由安培定则可知，电流由电磁铁下端流入，电源右端为正极，B错误；断开开关，电路中无电流，电磁铁无磁性，磁体本身有重力，此时弹簧测力计示数等于磁体重力，C错误；抽去铁芯，磁性变弱，对磁体的排斥力变小，弹簧测力计示数变大，D正确。
10.答案：C
解析：电动机工作过程中，消耗的电能几乎全部转化为机械能，极少部分转化为内能，故A、B错误；电动机工作过程中，线圈中也产生感应电流，故C正确；在制作直流电动机时安装了换向器，当线圈转过平衡位置时及时改变线圈中电流的方向，从而改变线圈的受力方向，使线圈能够保证持续转动，故D错误。
11.答案：B
解析：选项A，电流从螺线管的右端流入，左端流出，结合螺线管的绕向，根据安培定则，可以确定螺线管的左端为N极，右端为S极，在磁体的外部，磁感线应从磁体的N极出发，回到S极，故A不符合题意。B图中为两个N极，磁感线都是从N极出发的，故B符合题意。C图中为一个N极，一个S极，磁感线应从N极出发，回到S极，故C不符合题意。D图中蹄形磁体的磁感线画成了从S极出发，回到N极，故D不符合题意。故选B。
12.答案：D
解析：通常情况下，若没有特别说明，小磁针的黑色端为N极，通过安培定则可以判断出通电螺线管的右端为N极，根据磁极间的相互作用规律或螺线管外部磁场方向由N极出来回到S极可判断出小磁针d的指向不正确，故选D。
13.答案：D
解析：AC.音响底部有一块磁铁，底座内部的电磁铁可将其悬浮在空中，可见磁悬浮音箱利用了同名磁极相互排斥的原理，音响下面是磁体的S极，则底座内电磁铁上端也应为S极。验电器的原理是同种电荷相互排斥，与磁悬浮音箱的原理不同。故AC错误；
B.底座通电后能产生磁场是因为通电导体周围存在磁场，而电动机的工作原理是通电线圈在磁场中受力转动，故B错误；
D.闭合开关S，若保持其它条件不变，移动滑片，电路中的电流变化，电磁铁的磁性发生变化，所以音箱受到的磁力也会发生变化，音箱在底座上悬浮时的高度会变化，所以音响悬浮位置的变化说明通电螺线管周围的磁场强度受电流大小的影响，故D正确。
故选D。
14.答案：C
解析：A.原子由原子核和电子构成，原子核由质子和中子构成，太阳风中的带电粒子是质子和电子，它们比原子要小一个层次，故A正确，不符合题意；
BC.正电荷定向移动的方向为电流方向，负电荷定向移动方向与电流方向相反。电子带负电，负电荷定向移动的方向与电流的方向相反，故B正确，不符合题意，C错误，符合题意；
D.太阳风的部分带电粒子通过地球附近磁场时，地球磁场对太阳风的力改变了带电粒子的运动状态，故D正确，不符合题意。
故选C。
15.答案：D
解析：A.水银是金属，金属是导体，故A正确，不符合题意；B.温度计是根据液体热胀冷缩的性质工作的，故B正确，不符合题意；C.此原理是当温度达到一定值时，温度计内水银上升，电磁铁产生磁性，吸引衔铁，工作电路接通，电铃响，起到报警作用，所以电磁铁运用了电流的磁效应，故C正确，不符合题意；D.适当增大电源电压可增大电磁铁的磁性，但却无法提高报警的温度，故D错误，符合题意。
故选D。
16.答案：D
解析：由题图可知，将导线框沿图示方向拉出时，导线框abcd的ab段做切割磁感线运动，导线框中有感应电流产生，此过程中机械能转化为电能，A、B错；由于只有导线框的ab段在磁场中做切割磁感线运动，故只有导线ab相当于电源，C错，D正确.
17.答案：C
解析：由图甲中小磁针N极的指向可知，通电螺线管的左端为S极，右端为N极；磁体外部的磁感线是从N极出发，回到S极的，磁体内部的磁感线是从S极指向N极的，磁感线是封闭的曲线.由以上分析可知，C项中的图正确.
18.答案：B
解析：动圈式话筒的工作原理是电磁感应现象.题图A探究的是影响电磁铁磁性大小的因素，是电流的磁效应，故A错误；题图B是探究电磁感应现象的装置图，故B正确；题图C是探究电流的磁效应的装置图，故C错误；题图D是探究通电导体在磁场中受力运动的原理图，故D错误.
19.答案：A
解析：A（√）题图甲中导体ab在磁场中做切割磁感线运动时，电路中会产生感应电流，这是电磁感应现象.
B（×）题图乙中小磁针发生偏转，说明通电导线周围存在磁场，这是电流的磁效应.
C（×）题图丙中现象说明电磁铁的磁性强弱与线圈的匝数有关，线圈的匝数越多，电磁铁的磁性越强.
D（×）题图丁中装置，闭合开关，导体ab运动，说明磁场对通电导体有力的作用.
20.答案：C
解析：A.调换干电池的正负极，其他条件不变，线圈中的电流方向改变，则小车受力方向改变，电磁驱动小车不能从右侧自动到达左侧，故A错误；
B.将铜制裸导线换做铜制漆包线，电池和导线之间断路，螺线管中不能产生电流，“小车不会受到力的作用，不能运动，故B错误；
CD.电磁驱动“小车的工作原理是磁场对电流有力的作用，而不是电磁感应，这与扬声器的工作原理类似，故C正确，D错误。
故选C。
