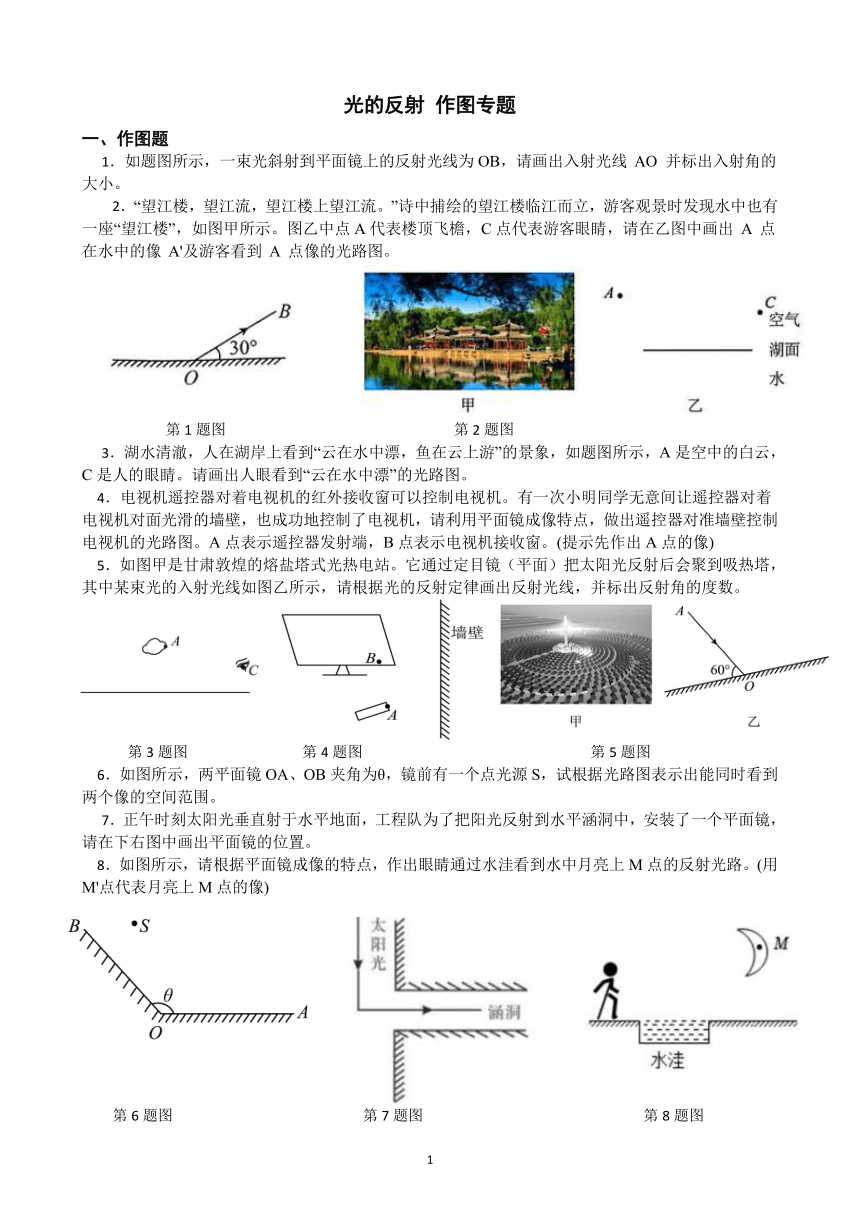

光的反射 作图专题
一、作图题
1．如题图所示，一束光斜射到平面镜上的反射光线为OB，请画出入射光线 AO 并标出入射角的大小。
2．“望江楼，望江流，望江楼上望江流。”诗中捕绘的望江楼临江而立，游客观景时发现水中也有一座“望江楼”，如图甲所示。图乙中点A代表楼顶飞檐，C点代表游客眼睛，请在乙图中画出 A 点在水中的像 A'及游客看到 A 点像的光路图。
第1题图 第2题图
3．湖水清澈，人在湖岸上看到“云在水中漂，鱼在云上游”的景象，如题图所示，A是空中的白云，C是人的眼睛。请画出人眼看到“云在水中漂”的光路图。
4．电视机遥控器对着电视机的红外接收窗可以控制电视机。有一次小明同学无意间让遥控器对着电视机对面光滑的墙壁，也成功地控制了电视机，请利用平面镜成像特点，做出遥控器对准墙壁控制电视机的光路图。A点表示遥控器发射端，B点表示电视机接收窗。(提示先作出A点的像)
5．如图甲是甘肃敦煌的熔盐塔式光热电站。它通过定目镜（平面）把太阳光反射后会聚到吸热塔，其中某束光的入射光线如图乙所示，请根据光的反射定律画出反射光线，并标出反射角的度数。
第3题图 第4题图 第5题图
6．如图所示，两平面镜OA、OB夹角为θ，镜前有一个点光源S，试根据光路图表示出能同时看到两个像的空间范围。
7．正午时刻太阳光垂直射于水平地面，工程队为了把阳光反射到水平涵洞中，安装了一个平面镜，请在下右图中画出平面镜的位置。
8．如图所示，请根据平面镜成像的特点，作出眼睛通过水洼看到水中月亮上M点的反射光路。(用M'点代表月亮上M点的像)
第6题图 第7题图 第8题图

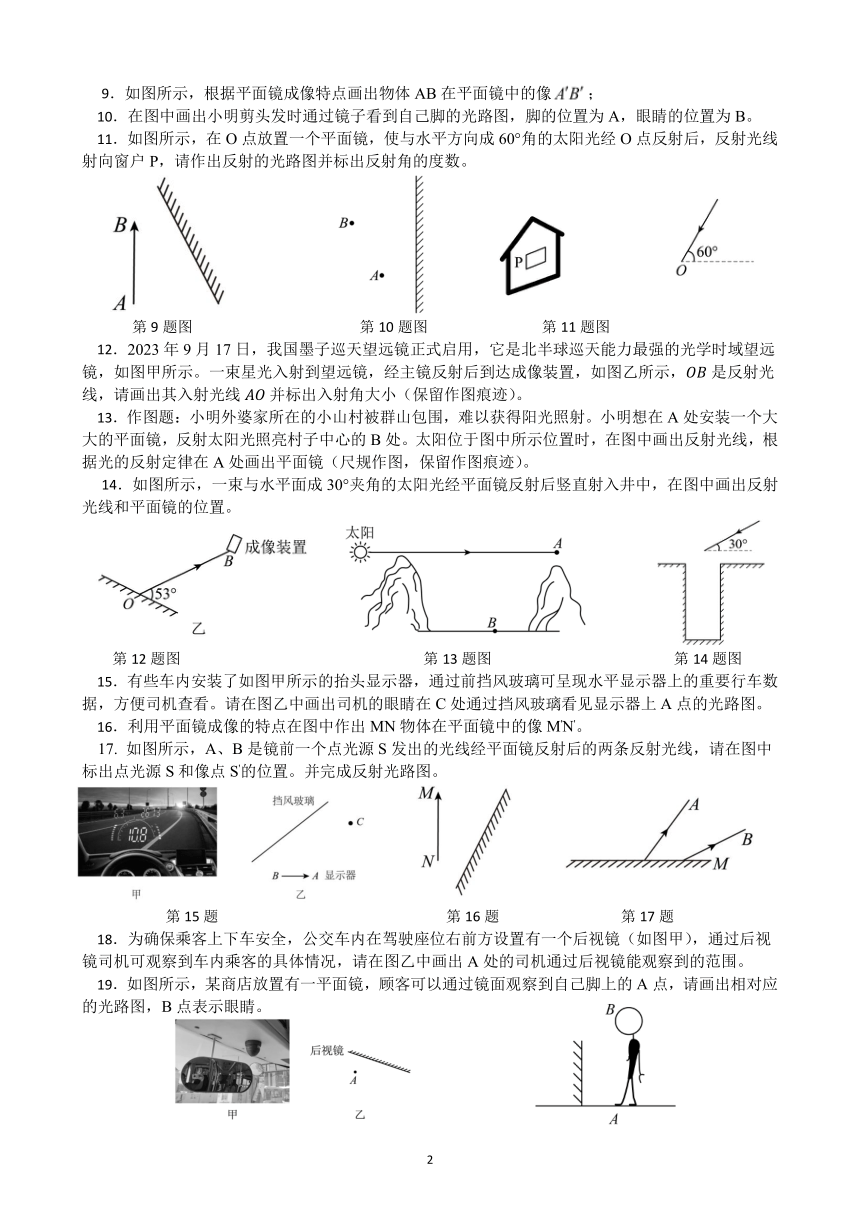

9．如图所示，根据平面镜成像特点画出物体AB在平面镜中的像；
10．在图中画出小明剪头发时通过镜子看到自己脚的光路图，脚的位置为A，眼睛的位置为B。
11．如图所示，在O点放置一个平面镜，使与水平方向成60°角的太阳光经O点反射后，反射光线射向窗户P，请作出反射的光路图并标出反射角的度数。
第9题图 第10题图 第11题图
12．2023年9月17日，我国墨子巡天望远镜正式启用，它是北半球巡天能力最强的光学时域望远镜，如图甲所示。一束星光入射到望远镜，经主镜反射后到达成像装置，如图乙所示，是反射光线，请画出其入射光线并标出入射角大小（保留作图痕迹）。
13．作图题：小明外婆家所在的小山村被群山包围，难以获得阳光照射。小明想在A处安装一个大大的平面镜，反射太阳光照亮村子中心的B处。太阳位于图中所示位置时，在图中画出反射光线，根据光的反射定律在A处画出平面镜（尺规作图，保留作图痕迹）。
14．如图所示，一束与水平面成30°夹角的太阳光经平面镜反射后竖直射入井中，在图中画出反射光线和平面镜的位置。
第12题图 第13题图 第14题图
15．有些车内安装了如图甲所示的抬头显示器，通过前挡风玻璃可呈现水平显示器上的重要行车数据，方便司机查看。请在图乙中画出司机的眼睛在C处通过挡风玻璃看见显示器上A点的光路图。
16．利用平面镜成像的特点在图中作出MN物体在平面镜中的像M'N'。
17. 如图所示，A、B是镜前一个点光源S发出的光线经平面镜反射后的两条反射光线，请在图中标出点光源S和像点S'的位置。并完成反射光路图。
第15题 第16题 第17题
18．为确保乘客上下车安全，公交车内在驾驶座位右前方设置有一个后视镜（如图甲），通过后视镜司机可观察到车内乘客的具体情况，请在图乙中画出A处的司机通过后视镜能观察到的范围。
19．如图所示，某商店放置有一平面镜，顾客可以通过镜面观察到自己脚上的A点，请画出相对应的光路图，B点表示眼睛。

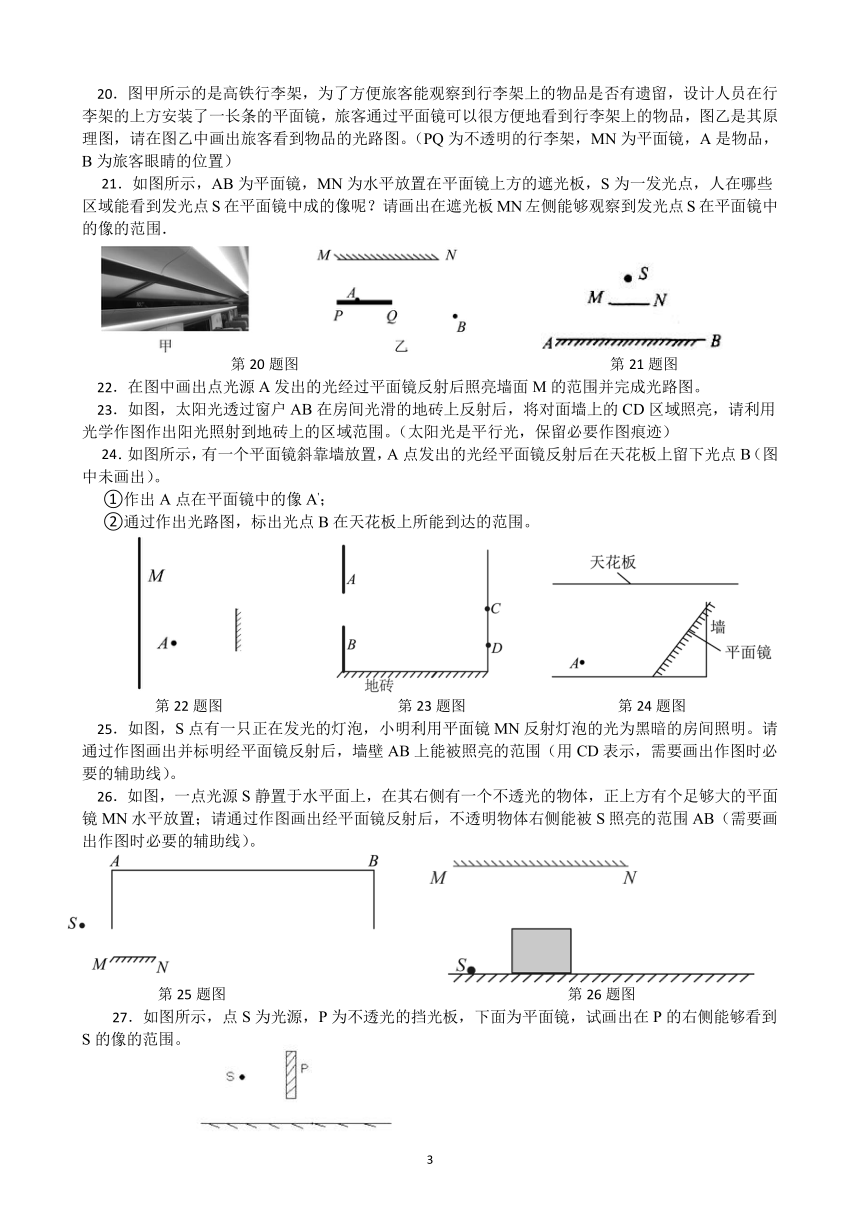

20．图甲所示的是高铁行李架，为了方便旅客能观察到行李架上的物品是否有遗留，设计人员在行李架的上方安装了一长条的平面镜，旅客通过平面镜可以很方便地看到行李架上的物品，图乙是其原理图，请在图乙中画出旅客看到物品的光路图。（PQ为不透明的行李架，MN为平面镜，A是物品，B为旅客眼睛的位置）
21．如图所示，AB为平面镜，MN为水平放置在平面镜上方的遮光板，S为一发光点，人在哪些区域能看到发光点S在平面镜中成的像呢？请画出在遮光板MN左侧能够观察到发光点S在平面镜中的像的范围．
第20题图 第21题图
22．在图中画出点光源A发出的光经过平面镜反射后照亮墙面M的范围并完成光路图。
23．如图，太阳光透过窗户AB在房间光滑的地砖上反射后，将对面墙上的CD区域照亮，请利用光学作图作出阳光照射到地砖上的区域范围。（太阳光是平行光，保留必要作图痕迹）
24．如图所示，有一个平面镜斜靠墙放置，A点发出的光经平面镜反射后在天花板上留下光点B（图中未画出）。
①作出A点在平面镜中的像A'；
②通过作出光路图，标出光点B在天花板上所能到达的范围。
第22题图 第23题图 第24题图
25．如图，S点有一只正在发光的灯泡，小明利用平面镜MN反射灯泡的光为黑暗的房间照明。请通过作图画出并标明经平面镜反射后，墙壁AB上能被照亮的范围（用CD表示，需要画出作图时必要的辅助线）。
26．如图，一点光源S静置于水平面上，在其右侧有一个不透光的物体，正上方有个足够大的平面镜MN水平放置；请通过作图画出经平面镜反射后，不透明物体右侧能被S照亮的范围AB（需要画出作图时必要的辅助线）。
第25题图 第26题图
27．如图所示，点S为光源，P为不透光的挡光板，下面为平面镜，试画出在P的右侧能够看到S的像的范围。

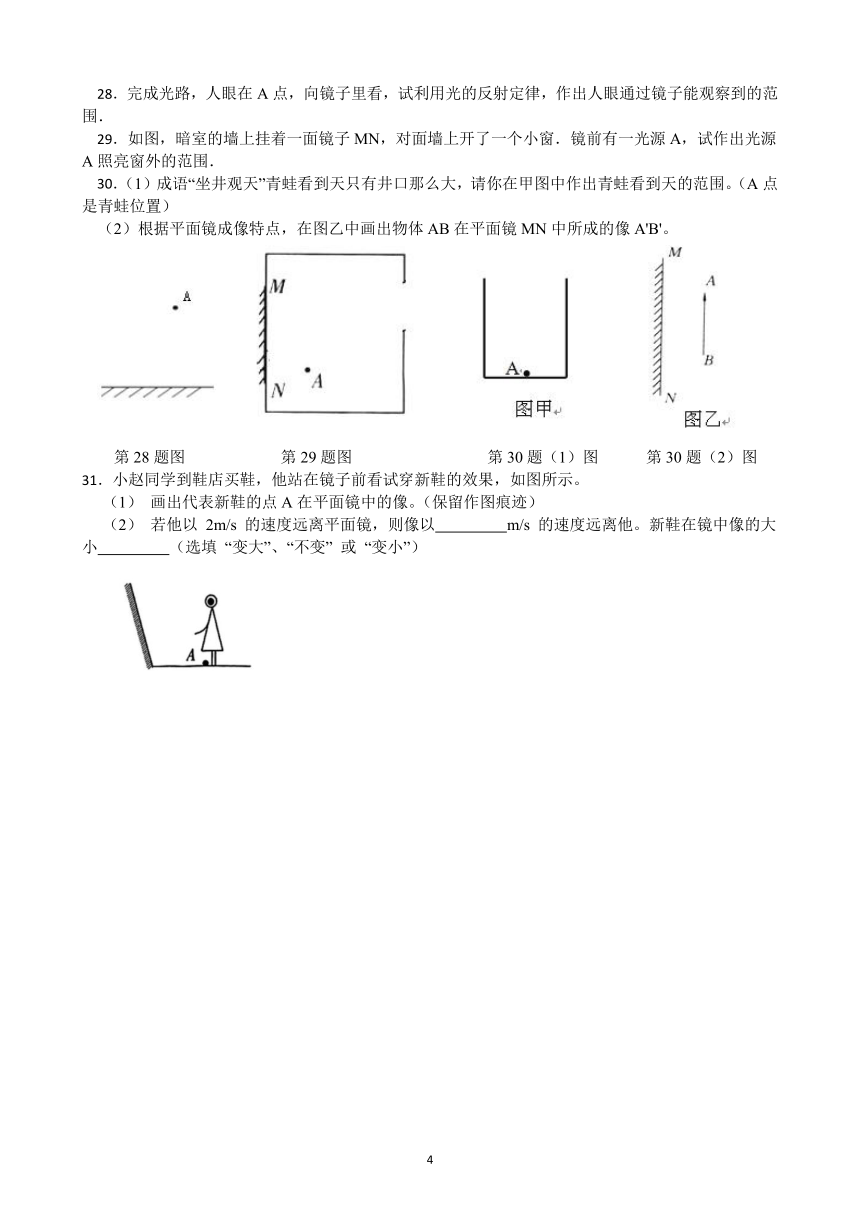

28．完成光路，人眼在A点，向镜子里看，试利用光的反射定律，作出人眼通过镜子能观察到的范围．
29．如图，暗室的墙上挂着一面镜子MN，对面墙上开了一个小窗．镜前有一光源A，试作出光源A照亮窗外的范围．
30．（1）成语“坐井观天”青蛙看到天只有井口那么大，请你在甲图中作出青蛙看到天的范围。（A点是青蛙位置）
（2）根据平面镜成像特点，在图乙中画出物体AB在平面镜MN中所成的像A'B'。
第28题图 第29题图 第30题（1）图 第30题（2）图
31．小赵同学到鞋店买鞋，他站在镜子前看试穿新鞋的效果，如图所示。
（1） 画出代表新鞋的点A在平面镜中的像。（保留作图痕迹）
（2） 若他以 2m/s 的速度远离平面镜，则像以　 　m/s 的速度远离他。新鞋在镜中像的大小　 　（选填 “变大”、“不变” 或 “变小”）

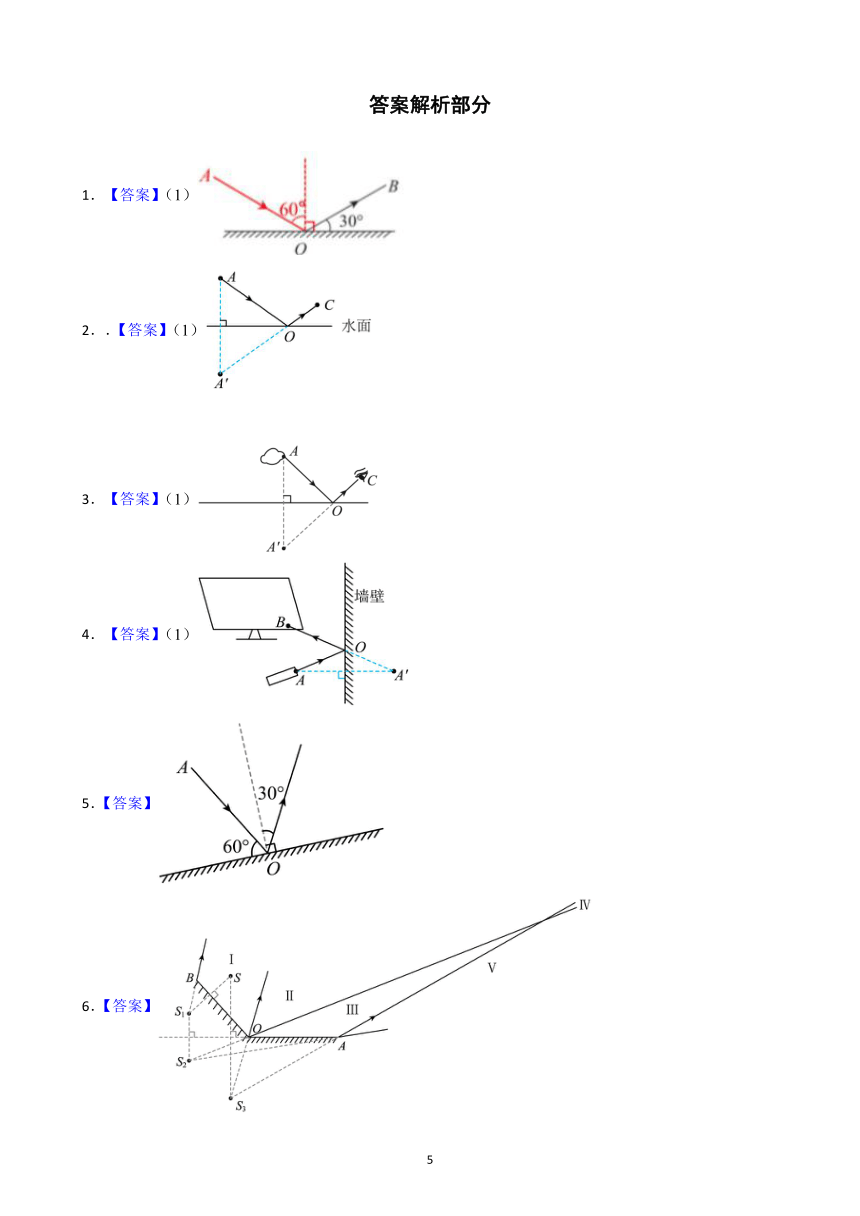

答案解析部分
【答案】（1）
．【答案】（1）
【答案】（1）
【答案】（1）
5．【答案】
6．【答案】
7．【答案】（1）
8．【答案】
9．【答案】（1）
10．【答案】
11．【答案】
12．【答案】
13．【答案】
14．【答案】（1）
【答案】
16．【答案】
.
【答案】
．【答案】
【答案】
【答案】
【答案】
【答案】
【答案】
【答案】
【答案】
【答案】
28．【答案】解：连接A和镜子的边缘得到两条反射光线，根据反射角等于入射角，分别作出两条入射光线，两条入射光线之间的范围，即为人眼通过平面镜能够看到的范围，如图所示：
29．【答案】解：做出A在平面镜中成的像A′，连接A′和窗户上下边缘P、Q并延长，得到两条反射光线，连接AP，AQ它们的范围再加上图中的范围，即为照亮的范围，如图所示：

30．【答案】
31．【答案】（1）
（2）4；不变
