2025年湖北省武汉市江夏区中考物理三模试卷
一、单选题：本大题共12小题，共24分。
1.葫芦丝，又称“葫芦箫”，是一种有着悠久历史的中国传统乐器，如图所示，它由个完整的天然葫芦、三根竹管三枚金属簧片做成。在吹奏葫芦丝时需要按压竹管上不同的孔来改变葫芦丝的发声频率，下列说法正确的是( )
A. 按压不同的孔是为了改变葫芦丝发声的音色
B. 按压不同的孔是为了改变葫芦丝发声的响度
C. 葫芦丝是靠竹管内的空气柱振动发声的
D. 葫芦丝是靠手指振动发声的
2.晋人崔豹在《古今注》中有这样的记载：“燧，铜镜也，以铜为之，形如镜。”如图所示为古代铜镜，古人照面饰容的生活用品，根据图片估测铜镜的直径，下列数据最接近实际情况的是( )
A. 8dm B. 3mm C. 8cm D.
3.下列优美的诗词中，加点字涉及的物态变化属于凝华的是( )
A. 天接云涛连晓雾 B. 瀚海阑干百丈冰 C. 露湿丛兰月满庭 D. 霜重鼓寒声不起
4.2025年2月1日，在中国人们能观测到月掩土星现象，月掩土星是指月亮遮掩土星的过程。图中光现象的形成与以上光沿直线传播的原理相同的是( )
A. 海市蜃楼
B. 水中塔“影”

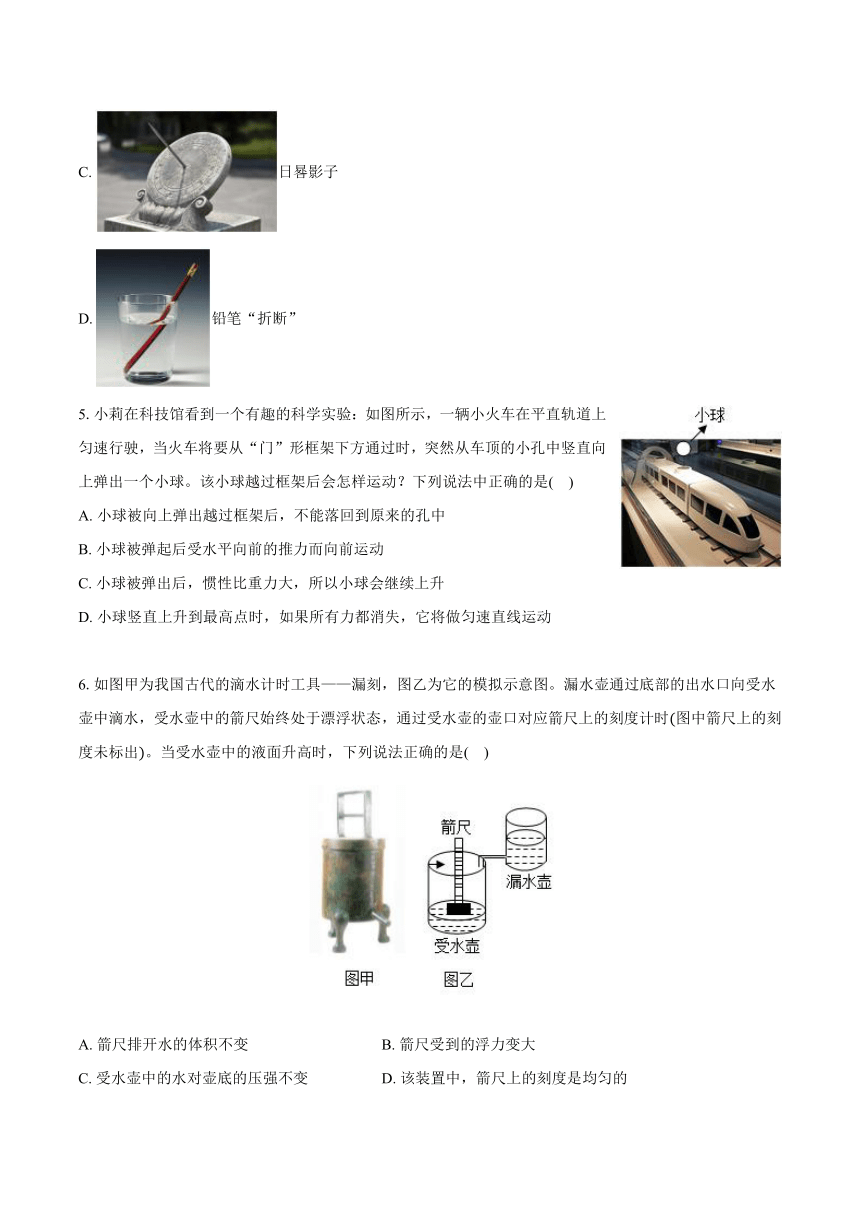

C. 日晷影子
D. 铅笔“折断”
5.小莉在科技馆看到一个有趣的科学实验：如图所示，一辆小火车在平直轨道上匀速行驶，当火车将要从“门”形框架下方通过时，突然从车顶的小孔中竖直向上弹出一个小球。该小球越过框架后会怎样运动？下列说法中正确的是( )
A. 小球被向上弹出越过框架后，不能落回到原来的孔中
B. 小球被弹起后受水平向前的推力而向前运动
C. 小球被弹出后，惯性比重力大，所以小球会继续上升
D. 小球竖直上升到最高点时，如果所有力都消失，它将做匀速直线运动
6.如图甲为我国古代的滴水计时工具——漏刻，图乙为它的模拟示意图。漏水壶通过底部的出水口向受水壶中滴水，受水壶中的箭尺始终处于漂浮状态，通过受水壶的壶口对应箭尺上的刻度计时图中箭尺上的刻度未标出。当受水壶中的液面升高时，下列说法正确的是( )
A. 箭尺排开水的体积不变 B. 箭尺受到的浮力变大
C. 受水壶中的水对壶底的压强不变 D. 该装置中，箭尺上的刻度是均匀的

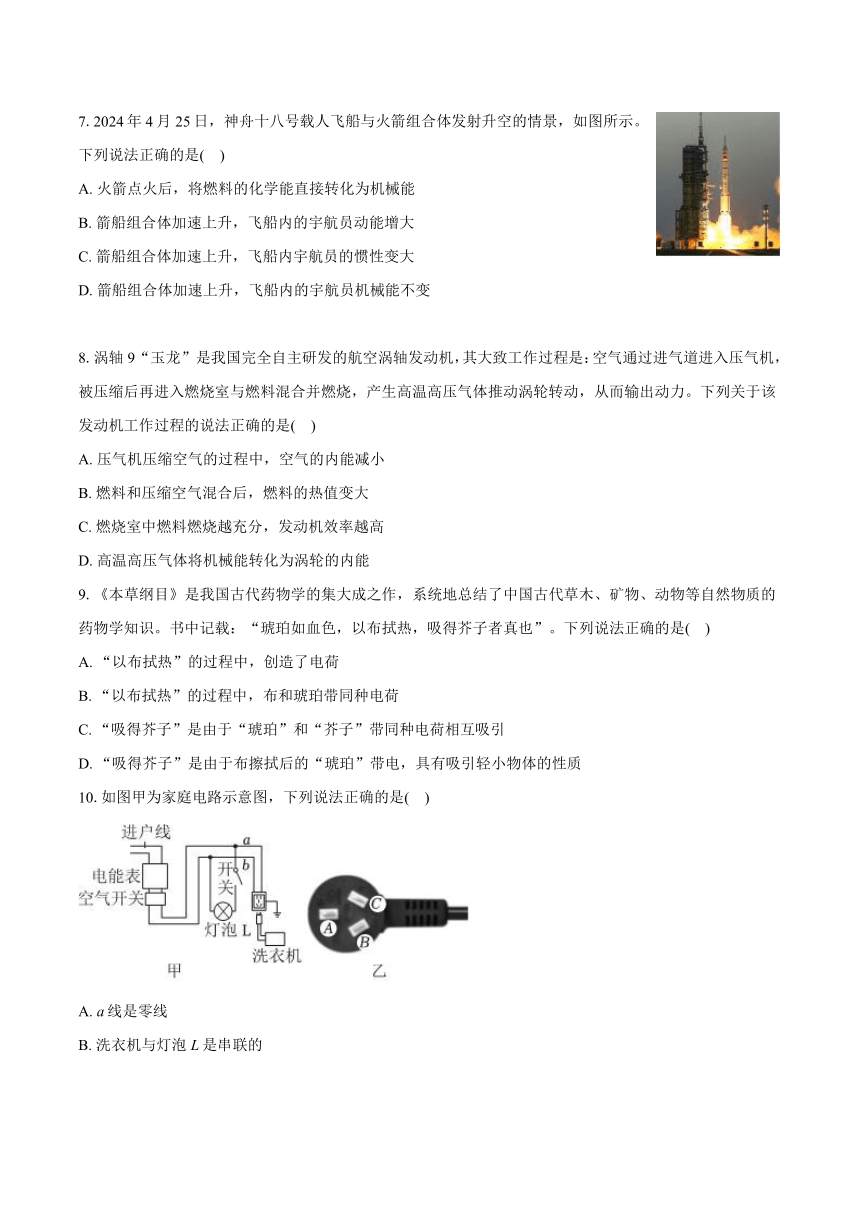

7.2024年4月25日，神舟十八号载人飞船与火箭组合体发射升空的情景，如图所示。下列说法正确的是( )
A. 火箭点火后，将燃料的化学能直接转化为机械能
B. 箭船组合体加速上升，飞船内的宇航员动能增大
C. 箭船组合体加速上升，飞船内宇航员的惯性变大
D. 箭船组合体加速上升，飞船内的宇航员机械能不变
8.涡轴9“玉龙”是我国完全自主研发的航空涡轴发动机，其大致工作过程是：空气通过进气道进入压气机，被压缩后再进入燃烧室与燃料混合并燃烧，产生高温高压气体推动涡轮转动，从而输出动力。下列关于该发动机工作过程的说法正确的是( )
A. 压气机压缩空气的过程中，空气的内能减小
B. 燃料和压缩空气混合后，燃料的热值变大
C. 燃烧室中燃料燃烧越充分，发动机效率越高
D. 高温高压气体将机械能转化为涡轮的内能
9.《本草纲目》是我国古代药物学的集大成之作，系统地总结了中国古代草木、矿物、动物等自然物质的药物学知识。书中记载：“琥珀如血色，以布拭热，吸得芥子者真也”。下列说法正确的是( )
A. “以布拭热”的过程中，创造了电荷
B. “以布拭热”的过程中，布和琥珀带同种电荷
C. “吸得芥子”是由于“琥珀”和“芥子”带同种电荷相互吸引
D. “吸得芥子”是由于布擦拭后的“琥珀”带电，具有吸引轻小物体的性质
10.如图甲为家庭电路示意图，下列说法正确的是( )
A. a线是零线
B. 洗衣机与灯泡L是串联的
C. 图乙插头的A脚应比其他两脚略长
D. 不充电时，手机充电器可以长时间插在通电的插座上
11.如图甲所示“磁控胶囊胃镜”，其重为。它只需患者随水吞下，经过15分钟左右便可完成胃部检查。如图乙所示医生通过精确操控体外磁场来控制磁控胶囊胃镜在胃内的运动，按照需要的角度对病灶重点拍摄照片。在这个过程中，图像被5G无线传输至便携记录器。则下列说法正确的是( )
A. 磁控胶囊胃镜不具有磁性
B. 磁控胶囊胃镜在胃中每下降1cm，重力做功
C. 如果医生想扫描更大范围时，应操作机器人靠近此区域
D. 图像通过电磁波传输至便携记录器
12.如图甲所示为一种测量环境湿度的仪器，其简化工作原理图如图乙所示。电源电压为9V，定值电阻，R为湿敏电阻，其阻值随环境湿度的增大而减小，R的最大阻值为，电流表量程为，电压表量程为。闭合开关S，当环境湿度增大时，下列说法正确的是( )
A. 电流表示数变小，电压表示数变大 B. 电压表示数与电流表示数的比值变小
C. R的最小阻值为 D. 电压表示数的变化范围为
二、填空题：本大题共4小题，共10分。
13.如图所示，太阳光通过三棱镜后，在白纸上获得了一条彩光屏色的光带，其中的红光靠近光带的______处选填“A”或“B”；三棱镜与光屏位置不变，在两者之间放置一个远视镜，调整远视镜与光屏之间距离，使光斑AB尽量小，则光斑的颜色是______色。

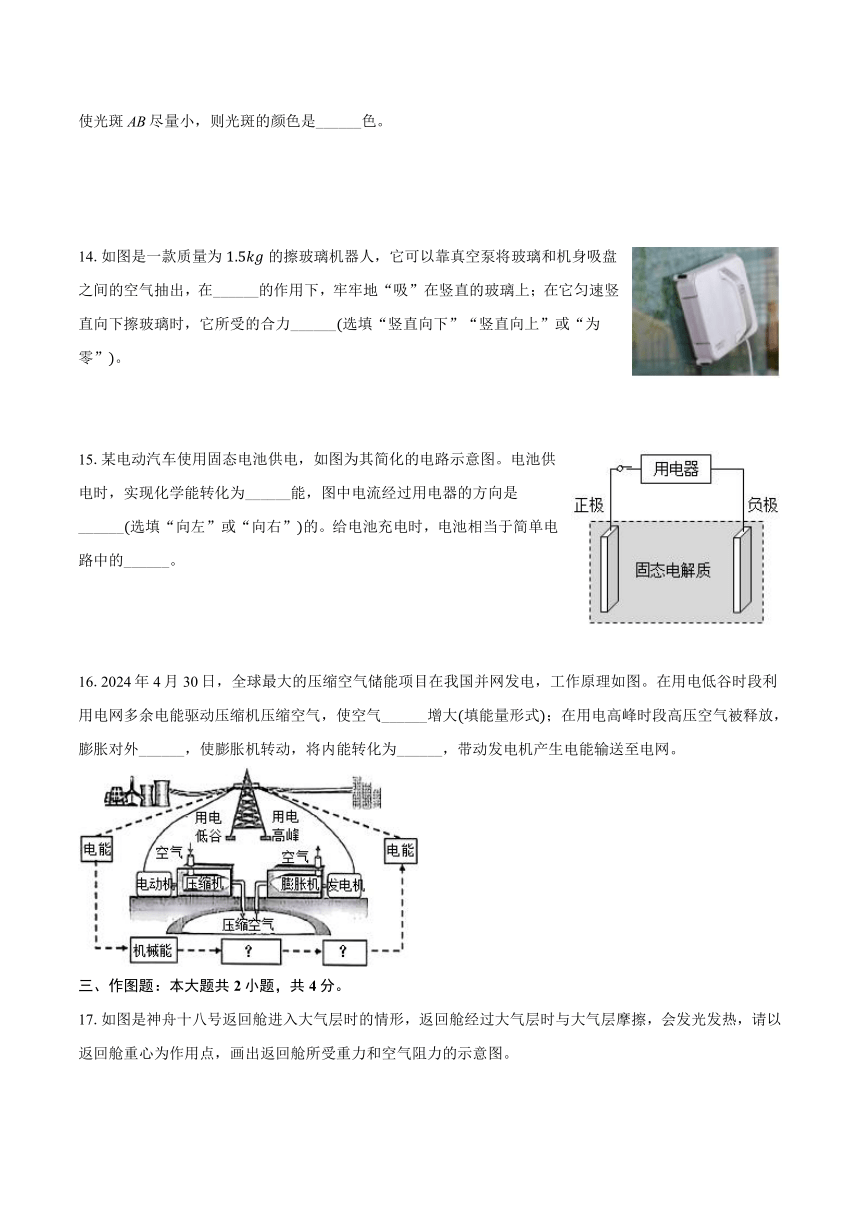

14.如图是一款质量为的擦玻璃机器人，它可以靠真空泵将玻璃和机身吸盘之间的空气抽出，在______的作用下，牢牢地“吸”在竖直的玻璃上；在它匀速竖直向下擦玻璃时，它所受的合力______选填“竖直向下”“竖直向上”或“为零”。
15.某电动汽车使用固态电池供电，如图为其简化的电路示意图。电池供电时，实现化学能转化为______能，图中电流经过用电器的方向是______选填“向左”或“向右”的。给电池充电时，电池相当于简单电路中的______。
16.2024年4月30日，全球最大的压缩空气储能项目在我国并网发电，工作原理如图。在用电低谷时段利用电网多余电能驱动压缩机压缩空气，使空气______增大填能量形式；在用电高峰时段高压空气被释放，膨胀对外______，使膨胀机转动，将内能转化为______，带动发电机产生电能输送至电网。
三、作图题：本大题共2小题，共4分。
17.如图是神舟十八号返回舱进入大气层时的情形，返回舱经过大气层时与大气层摩擦，会发光发热，请以返回舱重心为作用点，画出返回舱所受重力和空气阻力的示意图。
18.如图所示，水池的池壁垂直于水平池底，水池上方支架装有一激光器。往池中注水，并待水面平静时，激光被反射到池壁上，使池壁上出现一个光点，同时池底也出现光点。请在图中画出出现、的光路图。
四、实验探究题：本大题共3小题，共17分。
19.如图甲是探究“水的沸腾”实验装置，电热水壶中装有适量的水，闭合开关加热。
图甲中温度计读数视线正确的是______选填“A”“B”或“C”。
停止加热，水不能继续沸腾，这说明沸腾时需要______。
图乙a、b分别是星星与苏苏依据自己的实验数据所画出的曲线，分析a、b可知，水沸腾过程中，水的温度______选填“不变”“变大”或“变小”；
图乙曲线中，a曲线加热至沸腾的时间较长，原因可能是______；
图乙中两人所作的曲线a、b升温与降温过程都不是直线，进一步分析可知，水的温度越高，______选填“升温”或“降温”越快。
20.用“排水集气法”测量空气密度。主要的实验步骤如下：
①用电子天平测出打足了气的篮球质量；
②测量出集气瓶的内径并算出其内部横截面积S；
③集气瓶装满水，口朝下放在水槽内，带夹导管一端连接篮球的气嘴，另一端放在瓶内，准备排水集气；
④轻轻松开导管夹，让篮球内的空气进入集气瓶，在篮球体积没有明显减小前，停止放气；
⑤测出放气后篮球的质量；
⑥调整瓶的高度，使瓶内外水面相平，测量瓶内空气柱的高度h；
⑦利用密度公式算出集气瓶内空气密度。
利用篮球内的气压大于集气瓶中的气压实现放气。若瓶内水面明显高于水槽内水面，需要缓慢地______选填“向上提”或“向下压”集气瓶，直至瓶内外水面相平。
当瓶内外水面相平时，瓶内外气压______，此时瓶内外空气密度______。均选填“相等”或“不相等”
空气密度______。用所测物理量表示
实验中要求篮球体积不发生明显变化，是为了减小______选填“重力”或“浮力”对质量测量的影响。
21.小明利用如图甲所示电路探究“电流与电压的关系”。
请用笔画线代替导线将图甲电路连接完整，要求滑动变阻器滑片向左移动时电流表示数变大。
连接电路时，开关应处于______状态；连接好电路后，试触开关，发现电流表无示数，电压表指针偏转到最大值，原因可能是电阻发生______。
多次改变电阻两端的电压，并记录对应的______。换用电阻重复上述实验，根据实验数据绘制图像如图乙所示，分析图像可得出结论：______。
根据图乙可知的阻值为______。在工程技术中用不同颜色的环对电阻进行标记，阻值是两位数以内的电阻可以根据前两环的颜色来判断阻值，色环含义及、的色环如图丙所示，若还需用到一个的电阻，应选用图丙中电阻______选填“d”“e”或“f”。
五、计算题：本大题共2小题，共15分。
22.2024年4月，“石家庄造”氢燃料电池清洗车如图成功交付，为本地工业企业加速融入氢能产业布局再添新亮点。该车是以氢燃料电池产生的电能为电动机提供动力的新能源车，裸车质量为18吨，水罐总容量约，若轮胎与地面的接触面积约为，请计算：
该清洗车水罐加满后，对水平地面产生的压强。
若该清洗车空载匀速行驶时，受到的阻力是车重的倍，在2h内行驶匀速行驶72km，消耗氢燃料质量为，已知，求该车牵引力的功率和氢能源燃烧释放的能量转化为机械能的效率。效率保留一位小数
23.小明家有一台额定电压为220V的加湿器，说明书上的电路图为图甲。、为发热电阻，且，S为旋转型开关。1、2、3、4为触点，通过旋转开关S可实现“关”、“低挡”、“高挡”之间的转换低挡为小功率加热，高挡为大功率加热，其高挡功率为440W。
求高挡工作时，电路中的电流；
求加湿器处于低挡时的电功率；
加湿器的关系如图乙所示，加湿器工作30分钟消耗的电能为多少？
答案和解析
1.【答案】C
【解析】解：AB、吹葫芦丝时，葫芦丝内空气柱振动发声，按压不同的孔是为了改变葫芦丝内空气柱的长度，空气柱振动频率改变，从而改变葫芦丝发声的音调，故AB错误；
CD、一切声音都是由于物体振动产生的，葫芦丝是靠竹管内的空气柱振动发声的，故C正确，D错误。
故选：C。
声是由物体振动产生的，管乐是乐器内空气柱振动发声。
质量大、体积大的物体难振动，振动频率低，音调低。
本题通过自制的小乐器考查了声音的产生、音调跟频率的关系等，体现了物理知识与生活的密切联系。
2.【答案】C
【解析】解：成年人的手掌宽度约，图中，铜镜的直径与手掌的宽度差不多，大约为8cm。故C正确。
故选：C。
根据生活经验和对长度单位的认识进行分析。
本题考查长度的估测，要认真观察生活，注意收集生活中常见的长度数据。
3.【答案】D
【解析】解：A、雾的形成是液化现象，故A错误；
B、冰的形成是凝固现象，故B错误；
C、露的形成是液化现象，故C错误；
D、霜的形成是凝华现象，故D正确。
故选：D。
凝华指物质由气态直接转变成固态，凝华要放热。
本题考查了凝华现象，属于基础题。
4.【答案】C
【解析】解：海市蜃楼，属于光的折射现象，故A不符合题意；
B.水中塔“影”，属于光的反射，故B不符合题意；
C.日晷影子，光在同种均匀物质中沿直线传播，故C符合题意；
D.铅笔“折断”，属于光的折射现象，故D不符合题意；
故选：C。
光在自然界中存在三种光现象：
光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的；
当光照射到物体表面上时，有一部分光被反射回来，例如：平面镜成像、水中倒影等；
当光从一种介质斜射入另一种介质时，传播方向会偏折，发生折射现象，如：看水里的鱼比实际位置浅等。
本题考查三种光现象，属于基础题。
5.【答案】D
【解析】解：小球从车顶弹出后，在水平方向上不受到力的作用，由于惯性要保持原来的运动状态向前运动，所以在重力的作用下会落回小孔，小球被弹起后不再受水平向前的推力，故AB错误；
C.小球被弹出时，由于惯性，要保持原来的运动状态不变，所以继续向上运动，惯性不是力，不能与重力比较，故C错误；
D.小球到达最高点时，小球在水平方向的速度不为0，此时所有力消失，据牛顿第一定律知，小球将做匀速直线运动，故D正确。
故选：D。
物体保持原来运动状态不变的性质叫惯性；
根据牛顿第一定律可得，当物体不受任何力的作用时，物体将保持静止或匀速直线运动。
本题围绕实例考查了力学方面的问题，重点考查了学生应用物理知识解决实际问题的能力，难度不大。
6.【答案】A
【解析】解：AB、由于箭尺漂浮，浮力等于重力，所以浮力不变，根据阿基米德原理可知排开水的重力等于箭尺受到的浮力，则箭尺排开水的重力不变，根据可知，排开水的质量不变，由 可知，排开的体积也不变，故A正确，B错误；
C、当受水壶中液面升高时，由于液体密度一定，深度变大，则根据 可知水对受水壶底压强变大，故C错误；
D.漏水壶滴水的过程中，漏水壶内水不断减少，液面下降，深度减小，底部的液体压强减小，滴水的速度不断减小，则受水壶内的水增加的速度不断减小，所以箭尺上的刻度是不均匀，故D错误。
故选：A。
根据物体的浮沉条件即可判断浮力的变化；根据阿基米德原理判断排开水的重力变化，根据重力公式、密度计算公式判断排开水的体积变化；
根据可知水对受水壶底压强变化情况；
漏水壶滴水的过程中，漏水壶内水不断减少，液面下降，深度减小，底部的液体压强减小，滴水的速度不断减小，据此分析。
此题考查了阿基米德原理、浮沉条件、液体压强计算公式的应用，难度适中。
7.【答案】B
【解析】解：火箭点火后，将燃料的化学能转化为内能，内能再转化为机械能，故A错误；
B.箭船组合体加速上升，速度变大，飞船内的宇航员质量不变，动能增大，故B正确；
C.箭船组合体加速上升，飞船内宇航员的质量不变，惯性不变，故C错误；
D.箭船组合体加速上升，飞船内的宇航员速度变大，动能变大，高度上升，重力势能变大，机械能变大，故D错误。
故选：B。
热机将燃料燃烧获得的内能转化为机械能；
动能的大小与物体的质量和速度有关，质量越大、速度越大，动能就越大；重力势能的大小与物体的质量和高度有关，质量越大、高度越高，重力势能就越大。
惯性与质量有关，与速度无关。
本题考查机械能的有关因素与惯性，属于中档题。
8.【答案】C
【解析】解：压气机压缩空气，空气的内能增大，故A错误；
B.燃料和压缩空气混合后，燃料的热值不变，故B错误；
C.使燃烧室中燃料燃烧更充分，可以提高发动机的效率，故C正确；
D.高温高压气体推动涡轮转动，类似于做功冲程，将内能转化为机械能，故D错误；
故选：C。
热值是燃料的一种特性，只决定于燃料的种类，与质量和燃烧情况等无关；
做功可以改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小；
汽油机工作过程中能量的转化：①压缩冲程：机械能内能；②做功冲程：先是化学能内能，再由内能机械能。
此题主要考查了热机的效率、燃料的热值以及影响因素、做功改变物体的内能等知识点。
9.【答案】D
【解析】解：“以布拭热”的过程中，发生了电荷的转移，故A错误；
B.“以布拭热”的过程中，布和琥珀带异种电荷，故B错误；
C.“吸得芥子”是由于布擦拭后的“琥珀”带电，具有吸引轻小物体的性质，故C错误，D正确；
故选：D。
不同的物质原子核束缚核外电子的本领有强有弱，原子核束缚核外电子本领强的夺得电子，因多余电子带负电，原子核束缚核外电子本领弱的失去电子，因缺少电子带正电。摩擦起电的实质不是创造了电，而是电子的转移。
用摩擦的方法可以使物体带电；带电体有吸引轻小物体的性质。
本题考查了摩擦起电的实质，以及物体带电现象。
10.【答案】C
【解析】解：A、与开关S直接相连的导线是火线，所以a是火线，故A错误；
B、家庭电路中，各用电器并联，所以灯泡L与洗衣机是并联的，故B错误；
C、图乙插头的A脚标有“E”字的插脚为接地线，应比其他两脚略长，故C正确；
D、手机充电器不使用时应及时拔下，不能长时间插在插座上，否则浪费电且易发生危险，故D错误。
故选：C。
在家庭电路中，为了安全，开关要接在火线和用电器之间；
家庭电路中，各用电器并联，工作时互不影响；
标有“E”字的插脚为接地线，比其它两脚稍长一些。这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，也会使电流通过导线导入大地，人也就不会触电；
根据手机充电器的安全知识，进行分析判断。
本题考查的是日常生活中的一些安全用电常识，要求我们牢记安全用电常识，并在生活中加以运用，有一定的现实意义。
11.【答案】D
【解析】解：磁控胶囊胃镜具有磁性，故A错误；
B.磁控胶囊胃镜在胃中每下降1cm，重力做功，故B错误；
C.如果医生想扫描更大范围时，应操作机器人远离此区域，故C错误；
D.图像通过电磁波传输至便携记录器，故D正确；
故选：D。
磁性：物体能够吸引铁、钴、镍等物质的性质叫磁性；磁体：具有磁性的物体叫磁体。
对于恒力的功，通常利用功的定义式进行计算。
广播、电视、移动通信、卫星都是用电磁波传递信息的。
本题考查了磁性和磁体、功的计算、凸透镜成像，以及电磁波的应用。
12.【答案】D
【解析】解：由电路图可知，闭合开关S后，定值电阻与湿敏电阻R串联，电压表测两端的电压，电流表测电路中的电流。
A、因湿敏电阻的阻值随环境湿度的增加而减小，所以当环境的湿度增大时R的阻值减小，电路的总电阻减小，由可知，电路中的电流变大，即电流表的示数变大，由可知，定值电阻两端的电压变大，即电压表的示数变大，故A错误；
B、电压表示数与电流表示数的比值等于定值电阻的阻值，保持不变，故B错误；
C、由于电流表量程为，所以电路中的最大电流为，电路的总电阻为：，R的最小阻值为：，故C错误；
D、电路中的最小电流为：，
两端的最小电压为：，
两端的最大电压为：，所以电压表示数的变化范围为，故D正确。
故选：D。
由电路图可知，闭合开关S后，定值电阻与湿敏电阻R串联，电压表测两端的电压，电流表测电路中的电流。
湿敏电阻的阻值随环境湿度的增加而减小，据此得出当环境的湿度增加时的阻值变化，从而得出电路的总电阻变化，根据欧姆定律可知电路中的电流变化和定值电阻R两端的电压变化；
根据欧姆定律结合定值电阻R的阻值判断电压表示数与电流表示数的比值变化；
根据电流表的量程判断出电路中的最大电流，由欧姆定律算出电路的总电阻，根据串联电路电阻的规律算出R的最小阻值；
根据串联电路电阻的功率和欧姆定律算出电路中的最小电流和两端的最小电压以及最大电压。
本题考查了串联电路的特点和欧姆定律公式的应用，利用好“湿敏电阻的阻值随环境湿度的增加而减小”是关键。
13.【答案】A 白
【解析】解：由于图中三棱镜是反着放的，所以从下到上，光屏上依次为红、橙、黄、绿、蓝、靛、紫这七种色光，因为红光通过玻璃时的折射程度较小，所以光屏上A处为红光；
三棱镜与光屏位置不变，在两者之间放置一个远视镜，远视镜是凸透镜，调整远视镜与光屏之间距离，使光斑AB尽量小，将发散光线会聚一点，光斑的颜色是白色。
故答案为：A；白。
太阳光是由多种色光混合而成的，红光通过玻璃时的折射程度较小。
本题考查光的色散现象，难度不大。
14.【答案】大气压 为零
【解析】解：真空泵将吸盘内的空气抽出，由于大气压的作用，擦玻璃机器人被吸在竖直玻璃上；
擦玻璃机器人匀速竖直向下擦玻璃时，处于平衡状态，受到的力是平衡力，合力为零。
故答案为：大气压；为零。
吸盘是利用大气压的作用来吸住玻璃的；
物体处于平衡状态时，受到的力是平衡力。
本题考查了大气压的应用和合力的计算，属于基础题。
15.【答案】电 向右 用电器
【解析】解：电池供电时，实现化学能转化为电能，图中电流经过用电器的方向是向右的，因为在电源外部，电流方向从电源的正极流向负极。
给电池充电时，电池消耗电能，相当于简单电路中的用电器。
故答案为：电；向右；用电器。
电源工作时将其他形式的能转化为电能。
在电源外部，电流方向从电源的正极流向负极。
电路的组成：电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成，缺少或不完整都会影响电路的正常工作。
本题考查电源能量转化、电流的方向、以及电路的组成，属于基础题。
16.【答案】内能 做功 机械能
【解析】解：在用电低谷时段利用电网多余电能驱动压缩机压缩空气，对空气做功，使空气内能增大；
在用电高峰时段高压空气被释放，膨胀对外做功，使膨胀机转动，将内能转化为机械能。
故答案为：内能；做功；机械能。
做功和热传递可改变物体的内能；对物体做功，物体内能增大；物体对外做功，内能减少。
本题考查改变内能的方式和能量的转化等知识，关键是从文中得出信息。
17.【答案】
【解析】解：飞船返回舱下降过程中受重力和空气阻力作用，重力的方向竖直向下，阻力的方向与飞船返回舱运动方向相反，从重心竖直向下画，标出重力符号G，从重心沿滑行线向右上方画出空气阻力F，如下图：
飞船返回舱受到的重力和空气阻力的作用，重力的方向竖直向下，空气阻力的方向从重心沿滑行线向右上方。
本题考查了力的示意图的画法，力的示意图要表示出力的作用点和力的方向。
18.【答案】
【解析】解：过入射点作出法线，在法线的右侧根据反射角等于入射角作出反射光线，使池壁上出现一个光点；
光从空气中斜射入水中时，折射光线将向靠近法线的方向偏折，即根据折射角小于入射角作出折射光线，使池底出现光点，如下图所示：
光的反射定律：反射光线、入射光线、法线在同一平面内，反射光线和入射光线分居法线的两侧，反射角等于入射角；
光的折射定律：折射光线、入射光线、法线在同一个平面内，折射光线与入射光线分居法线两侧，光由空气斜射入水中时，折射光线向法线偏折，折射角小于入射角。
在两种透明介质的界面上，反射和折射一般是同时发生的，反射与入射在同种介质中，折射与入射在两种介质中，反射角等于入射角，光由空气斜射入其它透明介质中时，折射角小于入射角，光由其他透明介质斜射入空气中时，折射角大于入射角。
19.【答案】B； 吸收热量； 不变； a中水的质量较多； 降温
【解析】温度计读数时视线与液柱的液面相平，A、B、C三种读数方法正确的是B；
停止加热，水不能继续沸腾，这说明沸腾时需要吸收热量；
由a、b可知，水沸腾过程中，温度不变；
图乙的曲线看出，a、b水的初始温度相同，水的沸点也相同，只是达到沸点所用时间不同，则说明两组实验所用水的质量不同，达到沸点用时间较长的a水的质量较大；
图乙a、b曲线升温与降温过程都不是直线，进一步分析可知，水的温度越高，散热时降温越快。
故答案为：；吸收热量；不变；中水的质量较多；降温。
温度计读数时视线要和刻度线平齐；
水沸腾过程中，不断吸热，温度保持不变；
曲线加热至沸腾的时间较长，a中水的质量较多；
通过观察图象变化分析解答。
本题考查探究水沸腾实验，关键是将课本知识内容记忆清楚，认真审题分析。
20.【答案】向下压； 相等；相等； ； 浮力
【解析】若瓶内水面明显高于水槽内水面，说明里面的气压小于外界大气压，需要缓慢地向下压集气瓶，使一定质量的气体体积变小，气压变大，直至瓶内外水面相平；
当瓶内外水面相平时，瓶内外气压相等，此时瓶内外空气密度相等。
原来球和气体的总质量为，排出空气后，剩余气体与篮球的总质量为，则排出空气的质量为；
排出空气的体积；
则空气的密度为：；
根据知，实验中要求篮球体积不发生明显变化，是为了减小浮力对质量测量的影响。
故答案为：向下压；相等；相等； ；浮力。
一定质量的气体，体积越小，气压越大；
当瓶内外水面相平时，瓶内外气压相等；
实验用排水法来测量排出的气体，根据篮球中的总质量与剩余质量的差可求出排出气体的质量，从而根据密度公式求出空气的密度。
根据分析解答。
此题是测量空气密度的实验，注意掌握这种测气体密度的方法，此类题目在解答时一定要注意认真的审题，仔细的看图，从题目中找出所需要的数据，正确的应用相关物理知识。
21.【答案】；
断开；断路； 电流；在电阻一定时，电流与电压成正比
10；e。
【解析】解：要求滑动变阻器滑片向左移动时电流表示数变大，可知电阻变小，故变阻器左下接线柱连入电路中，如下所示：
连接电路时，为保护电路，开关应处于断开状态；连接好电路后，试触开关，发现电流表无示数，电路可能断路，电压表指针偏转到最大值，电压表与电源连通，原因可能是电阻发生断路。
多次改变电阻两端的电压，并记录对应的电流。换用电阻重复上述实验，根据实验数据绘制图像如图乙为一过原点的直线所示，分析图像可得出结论：在电阻一定时，电流与电压成正比。
由图丙知，绘制出电阻R的图象为过原点的直线，因此可以发现同一导体两端的电压与通过电流的比值不变；B电阻的电压，对应电流，则电阻
同理A电阻的电压，对应电流，则电阻为；
图丁中A的阻值为，则十位为0，个位为5，因此黑色代表0，绿色代表5，同理B电阻，棕色代表1，因此选择的电阻就是十位时棕色环1，个位是绿色环5，即e为电阻；
故答案为：
；
断开；断路；电流；在电阻一定时，电流与电压成正比
；e。
根据滑动变阻器滑片向左移动时电流表示数变大，可知电阻变小，据此确定变阻器左下接线柱连入电路中。
连接电路时，为保护电路，开关应处于断开状态；发现电流表无示数，电路可能断路，电压表指针偏转到最大值，电压表与电源连通，据此分析。
乙为一过原点的直线得出结论。
根据图丙的图像为一条过原点的直线分析得出结论；由图丙进行计算求值，计算AB得电阻，根据图丁判断色环代表的数值；
本题研究电流与电压的关系，考查电路连接、故障和数据分原及欧姆定律的运用。
22.【答案】该清洗车水罐加满后，对水平地面产生的压强为；
该车牵引力的功率为；氢能源燃烧释放的能量转化为机械能的效率为。
【解析】解：裸车质量为18吨，水罐总容量约，该清洗车水罐加满后，水的质量为：
，
清洗车总的重力为：
，
清洗车水罐加满后，对水平地面的压力等于自身的重力，即，
则该清洗车水罐加满后，对水平地面产生的压强为：
；
该清洗车空载匀速行驶时受到的阻力为：
，
因为清洗车匀速行驶时的牵引力和受到的阻力是一对平衡力，
所以清洗车匀速行驶时的牵引力：，
牵引力做的功：
，
则该车牵引力的功率为：
；
氢燃料完全燃烧放出的热量为：
，
则氢能源燃烧释放的能量转化为机械能的效率为：
。
答：该清洗车水罐加满后，对水平地面产生的压强为；
该车牵引力的功率为；氢能源燃烧释放的能量转化为机械能的效率为。
根据密度公式求出水罐中水的质量，利用求出清洗车总的重力；该清洗车水罐加满后，对水平地面的压力等于自身的重力，根据求出该清洗车水罐加满后，对水平地面产生的压强；
根据计算出该清洗车空载匀速行驶时受到的阻力，根据二力平衡条件求出清洗车的牵引力，根据求出牵引力做的功，利用求出该车牵引力的功率；
根据求出氢燃料完全燃烧放出的热量，利用求出氢能源燃烧释放的能量转化为机械能的效率。
本题考查了热机效率、功、功率、压强和热量的计算，属于基本公式的应用。
23.【答案】解：已知加湿器的高挡功率为440W，由可知，高挡工作时，电路中的电流：；
由电路图可知，当旋转开关接3、4触点时，电路为的简单电路，此时电路的总电阻最小，由可知，电源的电压一定时，电路的总功率最大，加湿器处于高挡，
由可知，的阻值：，
因，所以的阻值：，
旋转开关接2、3触点时，与串联，此时电路的总电阻最大，由可知，电源的电压一定时，电路的总功率最小，加湿器处于低挡，
因串联电路中总电阻等于各分电阻之和，所以此时电路的总电阻：所以，，
则加湿器处于低挡时的电功率：；
由图乙可知，加湿器工作内，高挡工作的时间为，低挡工作的时间为，
由可得，加湿器工作30分钟消耗的电能：。
答：高挡工作时，电路中的电流为2A；
加湿器处于低挡时的电功率为110W；
加湿器工作30分钟消耗的电能为。
【解析】已知加湿器的高挡功率，根据求出高挡工作时，电路中的电流；
由电路图可知，旋转开关接2、3触点时，与串联，此时电路的总电阻最大，根据可知，电源的电压一定时，电路的总功率最小，加湿器处于低挡；当旋转开关接3、4触点时，电路为的简单电路，此时电路的总电阻最小，根据可知，电源的电压一定时，电路的总功率最大，加湿器处于高挡；根据求出的阻值，进一步求出的阻值，再根据串联电路电阻规律和求出加湿器处于低挡时的电功率；
由图乙可知，加湿器工作内高挡工作的时间和低挡工作的时间，根据求出加湿器工作30分钟消耗的电能。
本题考查了电功率公式和电功公式的应用，分清加湿器处于不同状态时电路的连接方式是关键。

展开更多......

收起↑
