(共21张PPT)

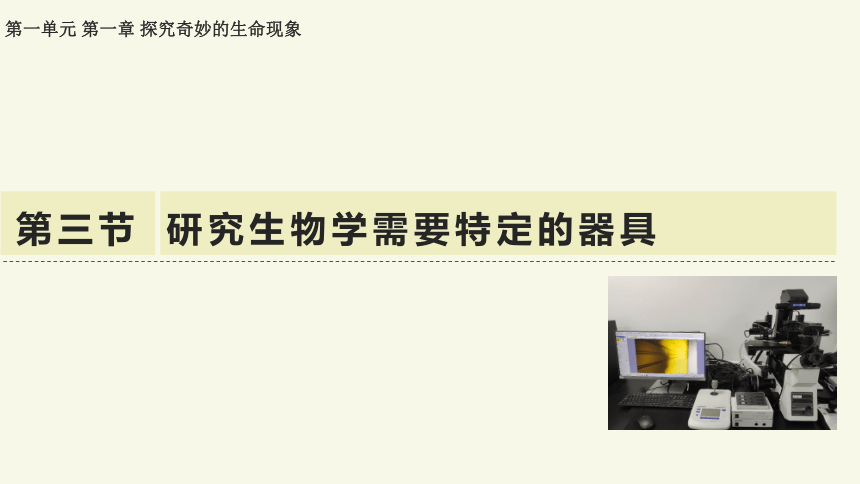

第三节
研究生物学需要特定的器具
第一单元 第一章 探究奇妙的生命现象

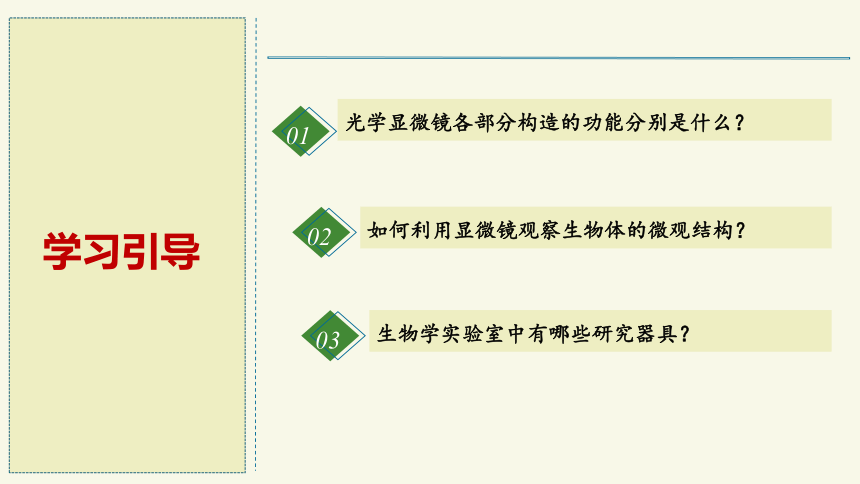

学习引导
01
光学显微镜各部分构造的功能分别是什么？
02
如何利用显微镜观察生物体的微观结构？
03
生物学实验室中有哪些研究器具？

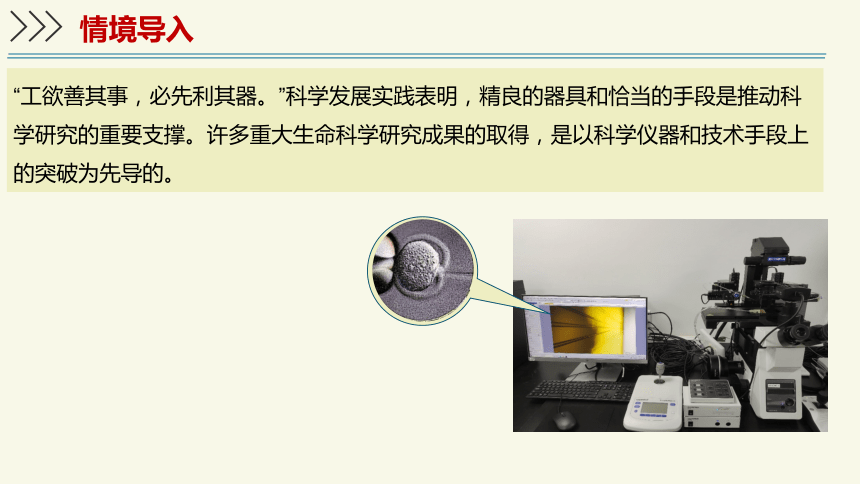

“工欲善其事，必先利其器。”科学发展实践表明，精良的器具和恰当的手段是推动科学研究的重要支撑。许多重大生命科学研究成果的取得，是以科学仪器和技术手段上的突破为先导的。
情境导入
显微镜是研究生物学的重要器具

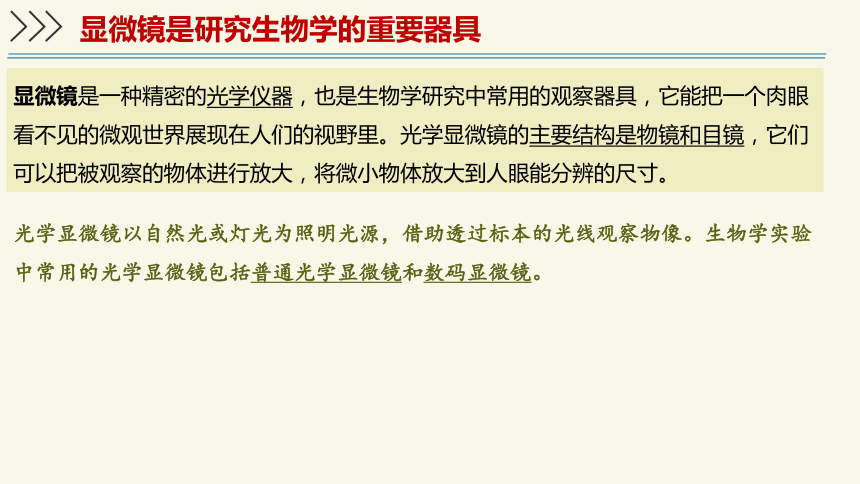

显微镜是一种精密的光学仪器，也是生物学研究中常用的观察器具，它能把一个肉眼看不见的微观世界展现在人们的视野里。光学显微镜的主要结构是物镜和目镜，它们可以把被观察的物体进行放大，将微小物体放大到人眼能分辨的尺寸。
光学显微镜以自然光或灯光为照明光源，借助透过标本的光线观察物像。生物学实验中常用的光学显微镜包括普通光学显微镜和数码显微镜。

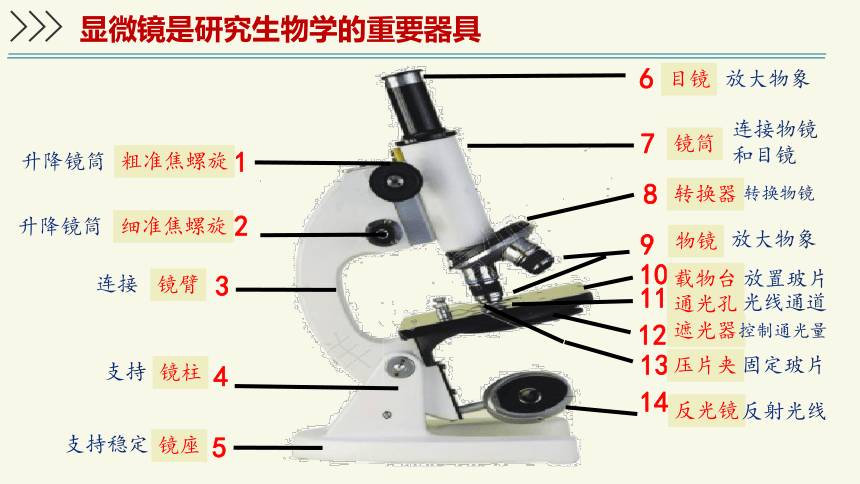

1
2
3
4
5
6
7
8
9
10
11
12
13
14
粗准焦螺旋
细准焦螺旋
镜臂
镜柱
镜座
目镜
镜筒
转换器
物镜
载物台
通光孔
遮光器
压片夹
反光镜
放大物象
放大物象
连接物镜
和目镜
放置玻片
转换物镜
光线通道
控制通光量
固定玻片
反射光线
升降镜筒
连接
支持
支持稳定
升降镜筒
显微镜是研究生物学的重要器具

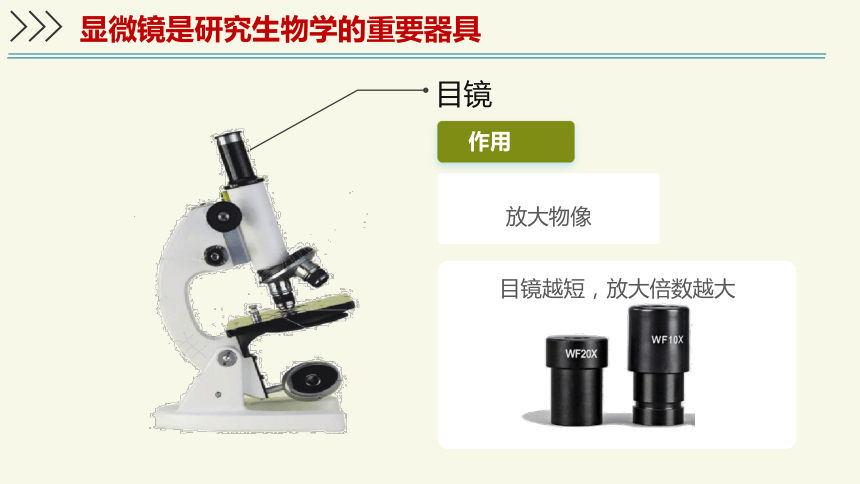

目镜
放大物像
作用
目镜越短，放大倍数越大
显微镜是研究生物学的重要器具
显微镜是研究生物学的重要器具

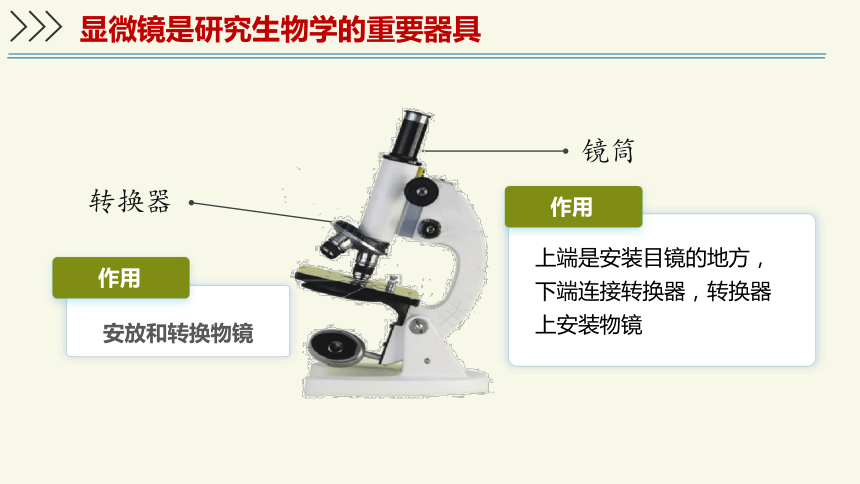

镜筒
上端是安装目镜的地方，下端连接转换器，转换器上安装物镜
作用
转换器
安放和转换物镜
作用

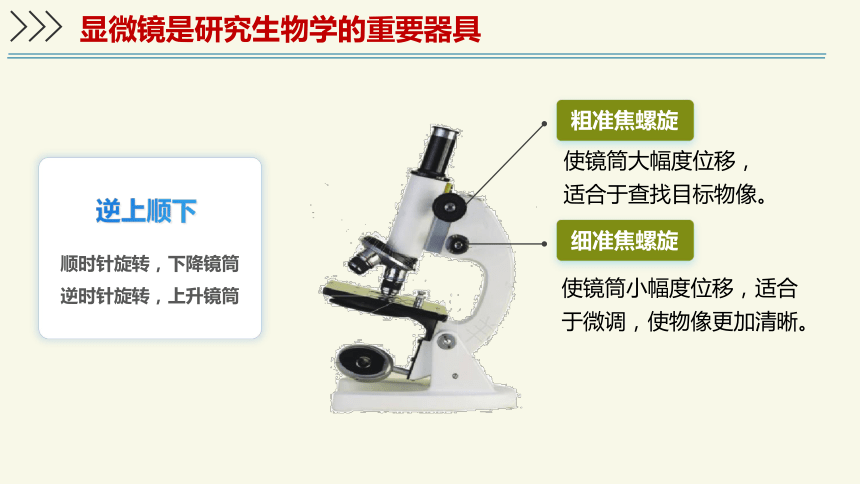

顺时针旋转，下降镜筒
逆时针旋转，上升镜筒
逆上顺下
使镜筒大幅度位移，
适合于查找目标物像。
粗准焦螺旋
使镜筒小幅度位移，适合于微调，使物像更加清晰。
细准焦螺旋
显微镜是研究生物学的重要器具

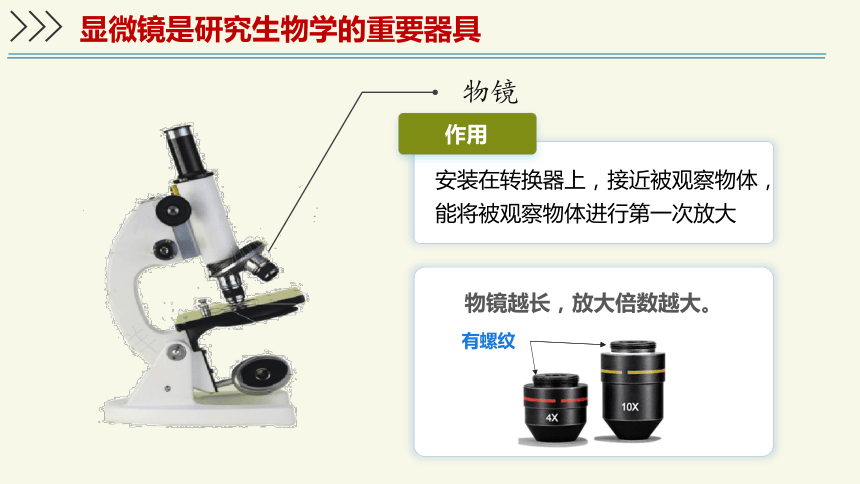

安装在转换器上，接近被观察物体，能将被观察物体进行第一次放大
作用
物镜越长，放大倍数越大。
有螺纹
物镜
显微镜是研究生物学的重要器具
目镜(无螺纹）
物镜（有螺纹）
目镜越长，放大倍数越小
物镜越长，放大倍数越大
思考: 与放大物像有关的有哪些结构？
显微镜放大倍数= 物镜倍数 × 目镜倍数
“反目成仇”
显微镜是研究生物学的重要器具
结论：显微镜的放大倍数＝ 物镜放大倍数×目镜放大倍数
1. 如果目镜放大5倍，物镜放大10倍，显微镜放大多少倍？
2. 如果目镜放大10倍，物镜放大40倍，显微镜放大多少倍？
10 × 40 = 400倍
5 × 10 = 50倍
显微镜的放大倍数怎么算？
显微镜是研究生物学的重要器具
用于放置玻片标本的平台，中央有通光孔，两旁各有一个压片夹
作用
载物台
固定玻片标本
作用
压片夹
显微镜是研究生物学的重要器具
镜臂
显微镜的机械部分
支持作用
作用
反光镜
可使光线通过通光孔反射到镜筒中。反光镜具有两面：
作用
平面镜
只能反光，外界光线较强时用
凹面镜
有聚光和反光的作用，外界光线较弱时用
显微镜是研究生物学的重要器具
通光孔
遮光器
紧贴载物台下方能转动的圆盘，遮光器上有大小不同的光圈，转动遮光器可以使不同的光圈对准通光孔，从而调节进入视野的光线强弱
作用
使光线通过进入
物镜和镜筒内
作用
小光图
外界光线强时用
大光图
外界光线弱时用
显微镜是研究生物学的重要器具
遮光器
光圈
转动遮光器可以调节光圈的大小，从而调节光线强弱。
环境中光线强时用_______光圈，光线暗时用_________光圈。
较小
较大
抬起载物台，转动遮光器，说说遮光器的作用。
显微镜是研究生物学的重要器具
数码显微镜能将显微镜下观察到的物像转换到屏幕上。对照观察普通光学显微镜和数码显微镜之间的异同。
显微镜是研究生物学的重要器具
目镜
放大物像
镜筒
物镜
放大物像
固定玻片
遮光器
调节光线强弱
反光镜
使光线射入镜筒
粗准焦螺旋
调焦距
细准焦螺旋
调焦距
转换器
调换物镜
课堂小结
随堂小测
1.显微镜是生物学学习和研究中常用的工具之一。下列显微镜结构与其功能，对应不正确的一项是( )
A.物镜和目镜——放大物像
B.转换器——调节视野亮度
C.粗准焦螺旋——大幅度升降镜筒
D.载物台——放置装片
答案：B
解析：A.物镜和目镜是显微镜中用于放大物像的重要结构，通过它们的组合可以将标本放大到不同倍数，故A不符合题意。
B.转换器的作用是转换不同放大倍数的物镜，而调节视野亮度的结构是遮光器和反光镜，不是转换器，故B符合题意。
C.粗准焦螺旋可以使镜筒大幅度升降，用于快速找到物像，故C不符合题意。
D.载物台是显微镜上专门用于放置装片的地方，方便观察标本，故D不符合题意。
故选B。
随堂小测
2.显微镜是人类探索微观世界不可缺少的工具。如图是显微镜的结构图，下列有关叙述正确的是( )
A.结构①能使镜筒升降明显 B.结构②能反射光线
C.结构③能使物像更加清晰 D.结构⑤能放大物像
答案：C
解析：A.结构①是目镜，作用是放大物像，而不是使镜筒升降，使镜筒升降的是粗准焦螺旋和细准焦螺旋，A错误。
B.结构②是粗准焦螺旋，其功能是较大幅度地升降镜筒，便于找到物像；能反射光线的是⑤反光镜，B错误。
C.结构③是细准焦螺旋，转动细准焦螺旋可以小幅度地升降镜筒，能使物像更加清晰，C正确。
D.结构⑤是反光镜，反光镜的作用是反射光线，调节视野的亮度；能放大物像的是目镜和物镜，D错误。
故选C。
随堂小测
1.当显微镜的目镜为5、物镜为10时，在视野范围内看到一行相连的16个细胞。若目镜不变，物镜换成40时，则在视野中可看到这行细胞中的( )
A.2个 B.4个 C.16个 D.32个
2.一台显微镜目镜的放大倍数是10倍，物镜的放大倍数是40倍，这台显微镜的放大倍数是( )
A.40倍 B.14倍 C.104倍 D.400倍
答案：B
解析：显微镜的放大倍数的计算是目镜的放大倍数乘以物镜的放大倍数。当显微镜的目镜为5×、物镜为10×时，显微镜的放大倍数是50×，在视野直径范围内看到一行相连的16个细胞。若目镜不变，物镜换成40×时，显微镜的放大倍数是200×，是原来的4倍，看到的细胞数目16÷4=4(个)。故ACD不符合题意，B符合题意。故选B。
答案：D
解析：显微镜的放大倍数等于目镜与物镜放大倍数的乘积，因此，一台显微镜目镜的放大倍数是10倍，物镜的放大倍数是40倍，这台显微镜的放大倍数是10×40═400倍，D符合题意，ABC不符合题意。故选D。
