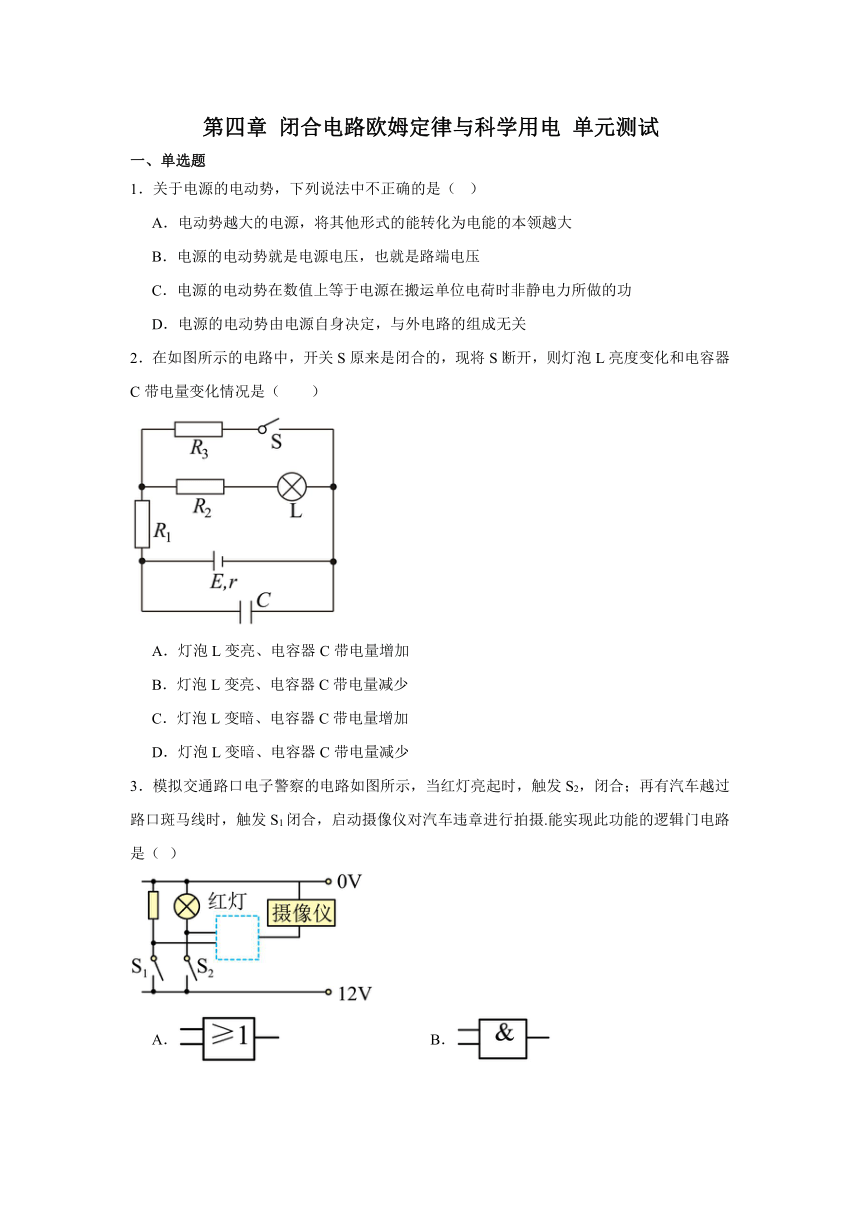

第四章 闭合电路欧姆定律与科学用电 单元测试
一、单选题
1．关于电源的电动势，下列说法中不正确的是（ ）
A．电动势越大的电源，将其他形式的能转化为电能的本领越大
B．电源的电动势就是电源电压，也就是路端电压
C．电源的电动势在数值上等于电源在搬运单位电荷时非静电力所做的功
D．电源的电动势由电源自身决定，与外电路的组成无关
2．在如图所示的电路中，开关S原来是闭合的，现将S断开，则灯泡L亮度变化和电容器C带电量变化情况是（　　）
A．灯泡L变亮、电容器C带电量增加
B．灯泡L变亮、电容器C带电量减少
C．灯泡L变暗、电容器C带电量增加
D．灯泡L变暗、电容器C带电量减少
3．模拟交通路口电子警察的电路如图所示，当红灯亮起时，触发S2，闭合；再有汽车越过路口斑马线时，触发S1闭合，启动摄像仪对汽车违章进行拍摄.能实现此功能的逻辑门电路是（ ）
A． B．
C． D．

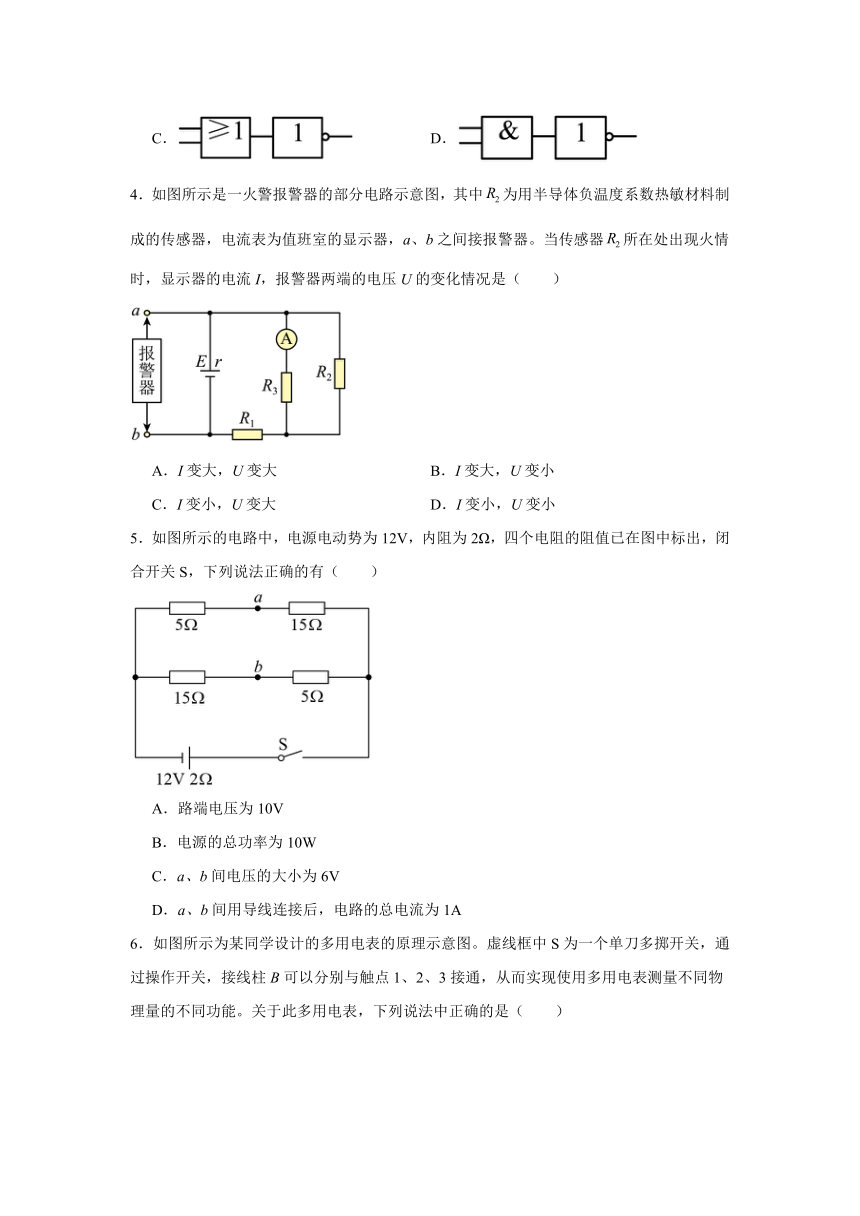

4．如图所示是一火警报警器的部分电路示意图，其中为用半导体负温度系数热敏材料制成的传感器，电流表为值班室的显示器，a、b之间接报警器。当传感器所在处出现火情时，显示器的电流I，报警器两端的电压U的变化情况是（　　）

A．I变大，U变大 B．I变大，U变小
C．I变小，U变大 D．I变小，U变小
5．如图所示的电路中，电源电动势为12V，内阻为2Ω，四个电阻的阻值已在图中标出，闭合开关S，下列说法正确的有（　　）
A．路端电压为10V
B．电源的总功率为10W
C．a、b间电压的大小为6V
D．a、b间用导线连接后，电路的总电流为1A

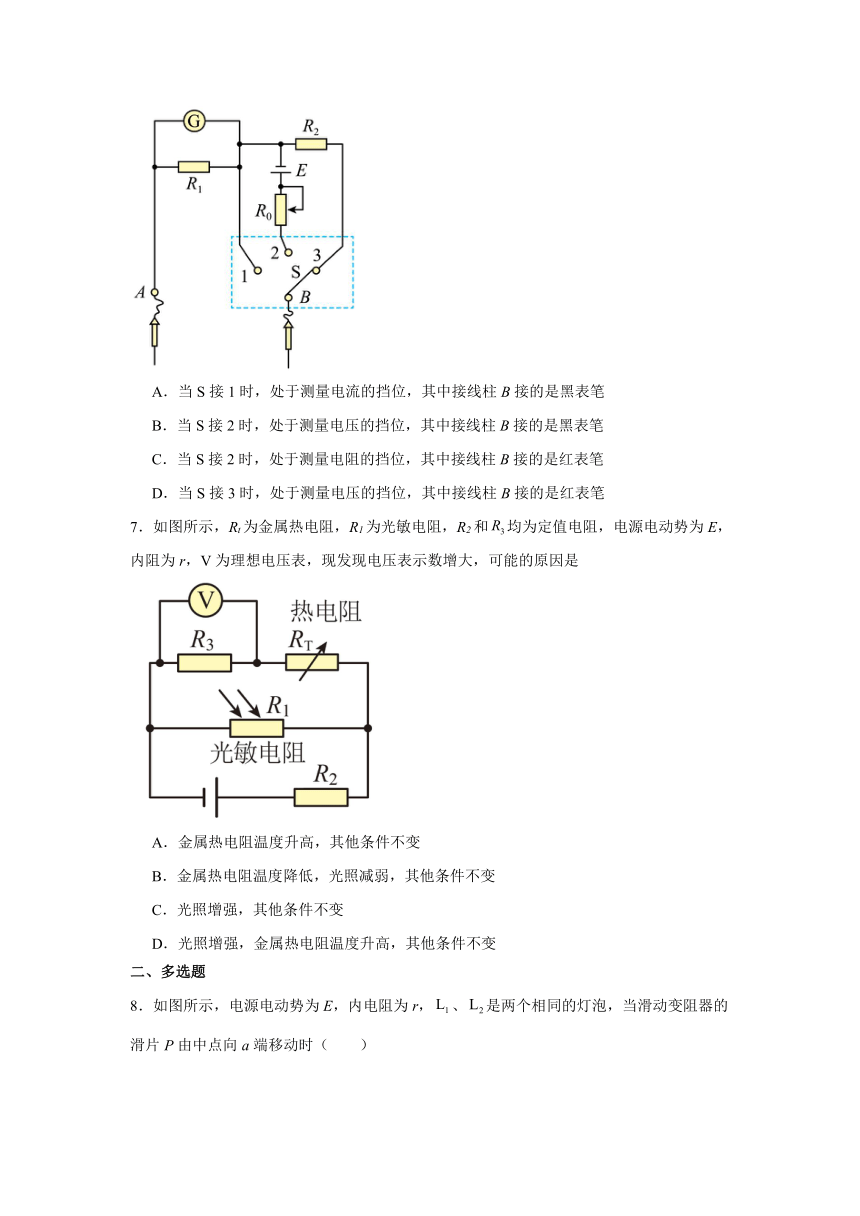

6．如图所示为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。关于此多用电表，下列说法中正确的是（　　）
A．当S接1时，处于测量电流的挡位，其中接线柱B接的是黑表笔
B．当S接2时，处于测量电压的挡位，其中接线柱B接的是黑表笔
C．当S接2时，处于测量电阻的挡位，其中接线柱B接的是红表笔
D．当S接3时，处于测量电压的挡位，其中接线柱B接的是红表笔
7．如图所示，Rt为金属热电阻，R1为光敏电阻，R2和均为定值电阻，电源电动势为E，内阻为r，V为理想电压表，现发现电压表示数增大，可能的原因是
A．金属热电阻温度升高，其他条件不变
B．金属热电阻温度降低，光照减弱，其他条件不变
C．光照增强，其他条件不变
D．光照增强，金属热电阻温度升高，其他条件不变
二、多选题

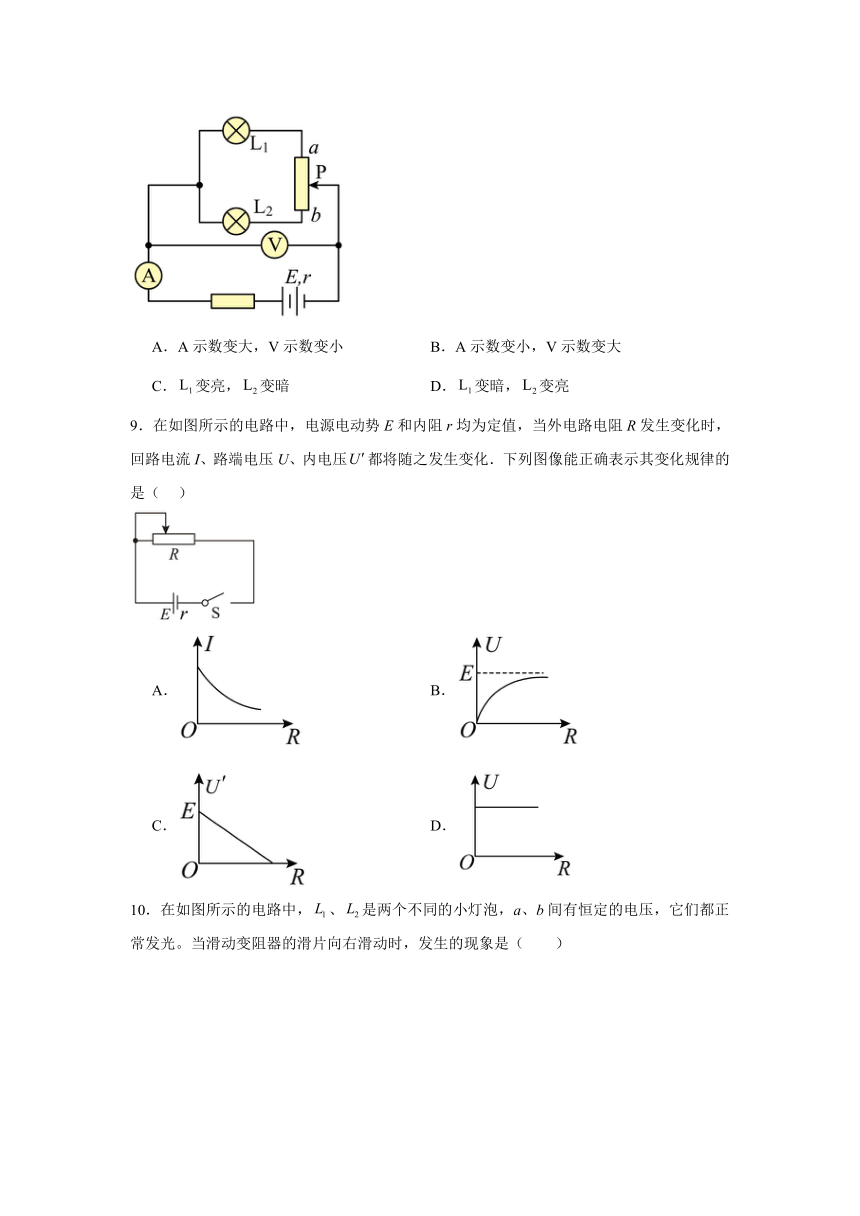

8．如图所示，电源电动势为E，内电阻为r，、是两个相同的灯泡，当滑动变阻器的滑片P由中点向a端移动时（　　）
A．A示数变大，V示数变小 B．A示数变小，V示数变大
C．变亮，变暗 D．变暗，变亮
9．在如图所示的电路中，电源电动势E和内阻r均为定值，当外电路电阻R发生变化时，回路电流I、路端电压U、内电压都将随之发生变化．下列图像能正确表示其变化规律的是（ ）
A． B．
C． D．

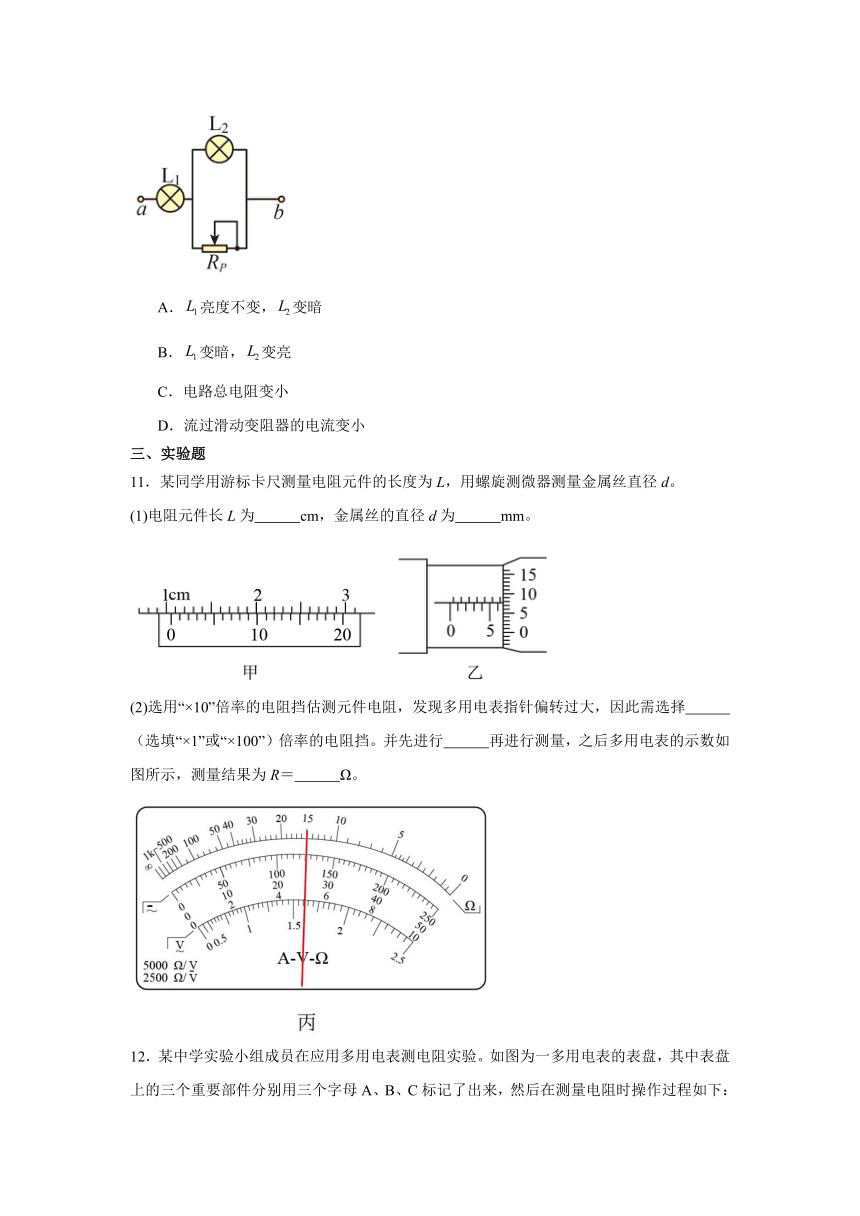

10．在如图所示的电路中，、是两个不同的小灯泡，a、b间有恒定的电压，它们都正常发光。当滑动变阻器的滑片向右滑动时，发生的现象是（　　）
A．亮度不变，变暗
B．变暗，变亮
C．电路总电阻变小
D．流过滑动变阻器的电流变小
三、实验题
11．某同学用游标卡尺测量电阻元件的长度为L，用螺旋测微器测量金属丝直径d。
(1)电阻元件长L为 cm，金属丝的直径d为 mm。
(2)选用“×10”倍率的电阻挡估测元件电阻，发现多用电表指针偏转过大，因此需选择 （选填“×1”或“×100”）倍率的电阻挡。并先进行 再进行测量，之后多用电表的示数如图所示，测量结果为R＝ Ω。
12．某中学实验小组成员在应用多用电表测电阻实验。如图为一多用电表的表盘，其中表盘上的三个重要部件分别用三个字母A、B、C标记了出来，然后在测量电阻时操作过程如下：
（1）在测量电阻以前，首先进行的操作应是机械调零，要调节部件 ，使多用电表的指针指在表盘最 （填“左”或“右”）端的零刻度线位置；
（2）然后同学将旋钮C调节到“”的挡位；
（3）将红表笔插到 （“”或“”）孔，将两表笔短接，调节部件 ，使多用电表的指针指在表盘最 （填“左”或“右”）端的零刻度线位置；
（4）完成以上的操作后，然后将两表笔与被测量的电阻良好接触，多用电表的指针几乎没有发生偏转，为了减小测量的误差。从下列选项中选出正确的部分操作步骤，并进行正确的排序 ，最后测出待测电阻的阻值。
A．用两表笔与待测电阻相接触
B．将两表笔短接进行欧姆调零
C．将旋钮C调节到“”的挡位
D．将旋钮C调节到“”的挡位
13．某学习小组用伏安法测量一未知电阻Rx的阻值，给定器材及规格为：
电流表A（量程为0～5mA，内阻约为10Ω）；
电压表V（量程为0～3V，内阻约为3kΩ）；
最大阻值约为100Ω的滑动变阻器；
电源E（电动势约3V）；开关S、导线若干。
（1）由于不知道未知电阻的阻值范围，先采用如图甲所示电路试测，读得电压表示数大约为2.5V，电流表示数大约为5mA，则未知电阻的阻值Rx大约为 Ω。
（2）经分析，该电路测量误差较大，需改进。请直接在图甲上改画：①在不需要的连线上画“×”表示，②补画上需要添加的连线 。
（3）对改进的电路进行测量，并根据测量数据画出了如图乙所示的U-I图象，得Rx= Ω。（保留三位有效数字）
14．小明同学练习使用多用电表测电阻：
(1)如图甲所示，请根据下列步骤完成电阻测量：
①旋动 ，使指针对准电流的“0”刻线。（填“S”或“T”）
②将K旋转到电阻挡“×10”的位置。
③将红、黑表笔短接，旋动 （填“S”或“T”），使指针对准电阻挡的“0”刻线。
④将两表笔分别与待测电阻相接，发现指针偏转角度过大。为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按 的顺序进行操作，再完成读数测量。
A．将K旋转到电阻挡“×100”的位置
B．将K旋转到电阻挡“×1”的位置
C．将两表笔的金属部分分别与被测电阻的两根引线相接
D．将两表笔短接，旋动合适部件，对电表欧姆调零
(2)正确操作后，读数如图乙所示，则阻值为 Ω。
(3)若欧姆表内用一个新电池（电动势为1.5V，内阻较小），测得该电阻读数为R；然后更换另外品牌的新电池（电动势为1.5V，内阻较大），欧姆表调零后测得该电阻读数为R′，则R R′（选填“>”“=”或“<”）。
参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 B A B D A A B AC AB BD
1．B
【详解】A．电动势是描述电源把其他形式的能转化为电能的本领的物理量，电动势越大的电源，将其他形式的能转化为电能的本领越大，故A正确；
B．当电路闭合时，由于存在内阻，电动势大于路端电压，当电路断开时，电动势等于路端电压，故B错误；
C．电源的电动势在数值上等于电源在搬运单位电荷时非静电力所做的功，故C正确；
D．电源的电动势由电源自身决定，与外电路的组成无关，故D正确。
本题选不正确的，故选B。
2．A
【详解】由图可知，当开关闭合时，R2与L串联后与R3并联，再与R1串联，当开关断开时，R3断开，总电阻增大，总电流减小，可知R1分压及电源内电压减小，由闭合电路欧姆定律可知，灯泡两端电压增大，故灯泡L变亮，电容器并联在电源两端，因内电压减小，路端电压增大，故电容器两端电压增大，由
Q=CU
可知，电容器带电量增加。
故选A。
3．B
【详解】下面为高电压，上面为低电压.两个开关都闭合时，摄像仪才工作，只有这一种情况需要拍照，故应该是与门电路；
A．与结论不相符，选项A错误；
B．与结论相符，选项B正确；
C．与结论不相符，选项C错误；
D．与结论不相符，选项D错误；
4．D
【详解】当R2处出现火情时，的阻值减小，电路总电阻减小，根据
可知干路电流增大，则电源内电压
增大，而电源电动势不变，则路端电压
减小；因为干路电流增大，则两端电压增大，所以与并联的两端电压减小，故电流表示数I变小。
故选D。
5．A
【详解】A．根据电阻的串并联规律可知电路的外电阻为
根据闭合电路欧姆定律可知路端电压为
故A正确；
B．电源的总功率为
故B错误；
C．规定电源负极为电势零点，则a点电势为
b点电势为
所以a、b间电压的大小为
故C错误；
D．a、b间用导线连接后，根据电阻的串并联规律可知电路外电阻为
根据闭合电路欧姆定律可知电路的总电流为
故D错误。
故选A。
6．A
【详解】BC．多用电表保证“红进黑出” 当S接2时，电表内部有电源，处于测量电阻的挡位，其中接线柱B接的是黑表笔，BC错误；
A．当S接1时，表头与R1并联，多用电表处于测量电流的挡位，其中接线柱B接的是黑表笔，A正确；
D．当S接3时，表头与R1并联后再与R2串联，处于测量电压的挡位，其中接线柱B接的是黑表笔，D错误。
故选A。
7．B
【详解】试题分析：金属热电阻温度升高，则电路电阻增大，总电流减小，路端电压增大，即光敏电阻两端的电压增大，所以通过光敏电阻的电流增大，而总电流是减小的，所以通过的电流减小，故两端的电压减小，A错误；金属热电阻温度降低，光照强度减弱，如果外电路电阻减小，则干路电流增大，内电压增大，路端电压减小，所以光敏电阻两端的端电压减小，即通过的电流减小，而总电流增大，所以通过的电流增大，即电压表的示数增大，B正确；光照强度增大，则光敏电阻减小，总电阻减小，路端电压减小，即和热电阻两端的电压减小，通过的电流减小，电压减小，即电压表示数减小，C错误；光照增强，金属热电阻温度升高，一个电阻减小，一个电阻增大，若总电阻减小，则总电流增大，路端电压减小，而两端的电压增大，所以并联电路电压减小，所在支路的电阻增大，所以支路电流减小，电压表示数减小，一个电阻减小，一个电阻增大，若总电阻增大，则路端电压增大，总电流减小，而两端的电压减小，所以并联电路电压增大，所以光敏电阻两端的电压增大，通过光敏电阻的电流增大，而总电流是减小的，所以所在支路的电流减小，电压表示数减小，故D错误；
考点：考查了电路动态分析
【名师点睛】在分析电路动态变化时，一般是根据局部电路变化（滑动变阻器，传感器电阻）推导整体电路总电阻、总电流的变化，然后根据闭合回路欧姆定律推导所需电阻的电压和电流的变化（或者电流表，电压表示数变化），也就是从局部→整体→局部
8．AC
【详解】AB．根据并联电路特点，可知滑片由中点向a端移动时，外电路阻值在减小，根据闭合电路欧姆定律，有
故电流表的示数变大，电压表示数为
故电压表示数变小，故A正确；B错误；
CD．两灯泡所在支路两端电压相等，依题意有L2所在支路电阻大于L1支路电阻，故
所以L1变亮，L2变暗。故C正确；D错误。
故选AC。
9．AB
【详解】由闭合电路欧姆定律有
①
②
③
A．根据①式可知，I随R的增大单调递减，但不是线性变化，故A正确．
BD．将②式变形可得，利用数学知识可知B正确，D错误．
C．根据③式可知，C错误．
故选AB.
10．BD
【详解】ABC．当滑动变阻器的滑片向右滑动时，滑动变阻器接入电路的阻值变大，电路总电阻变大，干路电流
变小，变暗，两端的电压
变大，流过的电流变大，变亮，AC错误B正确；
D．由于干路电流变小，流过的电流变大，故流过滑动变阻器的电流变小，D正确。
故选BD。
11． 1.060 6.579 ×1 欧姆调零 15
【详解】(1)[1]游标卡尺是20分度的卡尺，其分度值为0.05mm，则图示读数为
10mm＋12×0.05mm＝10.60mm＝1.060cm
[2]由图示螺旋测微器可知，其读数为
6.5mm＋7.9×0.01mm＝6.579mm
(2)[3][4]用“×10”倍率的电阻挡估测元件电阻，发现多用电表指针偏转过大，说明被测电阻阻值较小，所选倍率偏大，故应换用×1倍率的电阻挡，并且要进行欧姆调零，之后再次进行测量。
[5]由题图可知，该电阻的阻值约为15×1Ω＝15Ω。
12． 左 B 右
【详解】（1）[1][2]在测量电阻以前，首先进行的操作应是机械调零，要调节部件机械调零旋钮A。使多用电表的指针指在表盘最左端的零刻度线位置；
（3）[3][4][5]将红表笔插到插孔，将两表笔短接，调节部件欧姆调零旋钮B，使多用电表的指针指在表盘最右端的零刻度线位置；
（4）[6]完成上述操作后，将两表笔与被测量的电阻良好接触，多用电表的指针几乎没有发生偏转，说明选择的倍率太小，故应该将旋钮C调节到“”的挡位。每次换挡后都要重新进行欧姆调零，然后再进行测量。故正确的顺序为DBA。
13． 500 500
【详解】（1）[1]可得未知电阻阻值大约为
（2）[2]待测电阻较大，接近电压表的内阻，为了减小电压表的分流，所以采用电流表内接法，如图
（3）[3]根据欧姆定律图象得
14．(1) S T BDC
(2)19.0（或19）
(3)=
【详解】（1）①[1]电表使用前，先旋动机械调零旋钮S使指针对准电流的“0”刻线；
③[2]选择欧姆挡位后进行欧姆调零，将红、黑表笔短接，旋动T使指针对准电阻挡的“0”刻线；
④[3]将两表笔分别与待测电阻相接，发现指针偏转角度过大，即被测电阻阻值偏小，将K旋转到电阻挡“×1”的位置，将两表笔短接，旋动T，对电表欧姆调零，然后将两表笔的金属部分分别与被测电阻的两根引线相接，所以操作顺序为BDC；
（2）读数为；
（3）由欧姆表的结构可知，电源的内阻的变化，可以通过调零电阻的阻值的变化来抵消，所以两次的测量值是相等的。
