一．选择题（共10小题）

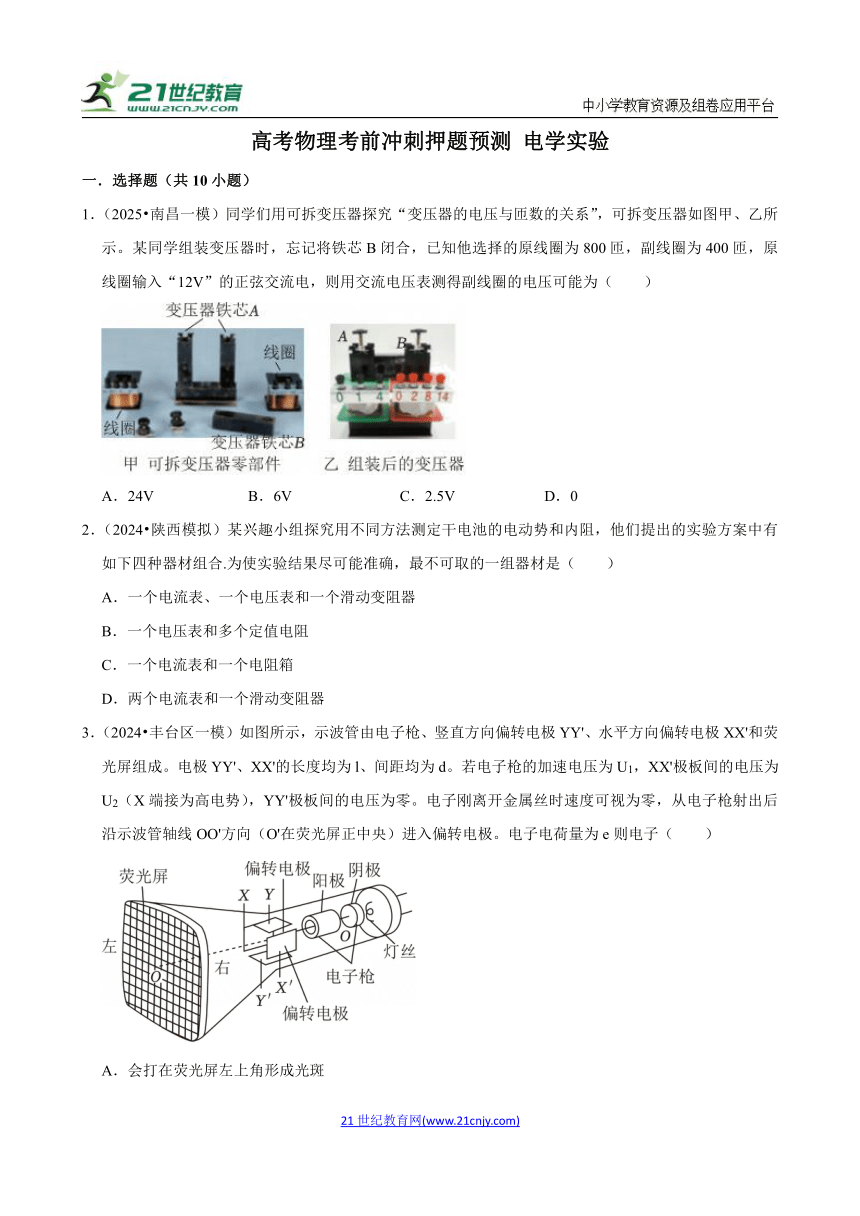

1．（2025 南昌一模）同学们用可拆变压器探究“变压器的电压与匝数的关系”，可拆变压器如图甲、乙所示。某同学组装变压器时，忘记将铁芯B闭合，已知他选择的原线圈为800匝，副线圈为400匝，原线圈输入“12V”的正弦交流电，则用交流电压表测得副线圈的电压可能为（　　）
A．24V B．6V C．2.5V D．0
2．（2024 陕西模拟）某兴趣小组探究用不同方法测定干电池的电动势和内阻，他们提出的实验方案中有如下四种器材组合.为使实验结果尽可能准确，最不可取的一组器材是（　　）
A．一个电流表、一个电压表和一个滑动变阻器
B．一个电压表和多个定值电阻
C．一个电流表和一个电阻箱
D．两个电流表和一个滑动变阻器
3．（2024 丰台区一模）如图所示，示波管由电子枪、竖直方向偏转电极YY'、水平方向偏转电极XX'和荧光屏组成。电极YY'、XX'的长度均为l、间距均为d。若电子枪的加速电压为U1，XX'极板间的电压为U2（X端接为高电势），YY'极板间的电压为零。电子刚离开金属丝时速度可视为零，从电子枪射出后沿示波管轴线OO'方向（O'在荧光屏正中央）进入偏转电极。电子电荷量为e则电子（　　）
A．会打在荧光屏左上角形成光斑
B．打在荧光屏上时的动能大小为e（U1+U2）
C．打在荧光屏上的位置与O'的距离为
D．打在荧光屏上时，速度方向与OO'的夹角α满足
4．（2024 徐州模拟）如图所示为研究充电宝的电动势和内阻的实验电路，A、B是两个多用电表，下列说法正确的是（　　）
A．多用电表B应选择直流电压挡
B．实验中应始终闭合开关S
C．实验中应将滑动变阻器C的滑片从最右端逐渐向左滑动
D．实验中会因为多用电表B的分压产生系统误差
5．（2024 历城区校级模拟）用电流传感器研究电容器充放电现象，电路如图所示。电容器不带电，闭合开关S1，待电流稳定后再闭合开关S2，通过传感器的电流随时间变化的图像是（　　）
A． B．
C． D．

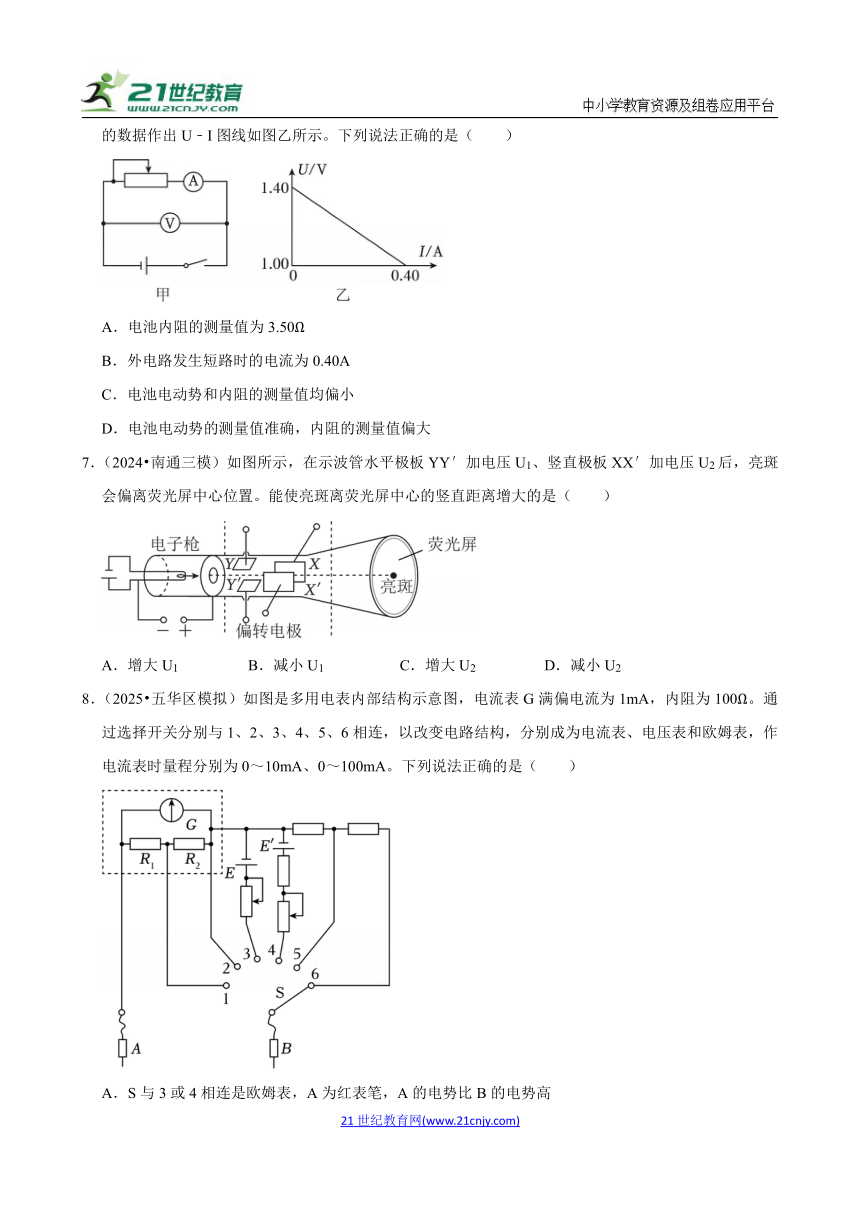

6．（2024 济宁模拟）某学习小组利用如图甲所示的实验电路测量一节干电池的电动势和内阻，根据测得的数据作出U﹣I图线如图乙所示。下列说法正确的是（　　）
A．电池内阻的测量值为3.50Ω
B．外电路发生短路时的电流为0.40A
C．电池电动势和内阻的测量值均偏小
D．电池电动势的测量值准确，内阻的测量值偏大
7．（2024 南通三模）如图所示，在示波管水平极板YY′加电压U1、竖直极板XX′加电压U2后，亮斑会偏离荧光屏中心位置。能使亮斑离荧光屏中心的竖直距离增大的是（　　）
A．增大U1 B．减小U1 C．增大U2 D．减小U2
8．（2025 五华区模拟）如图是多用电表内部结构示意图，电流表G满偏电流为1mA，内阻为100Ω。通过选择开关分别与1、2、3、4、5、6相连，以改变电路结构，分别成为电流表、电压表和欧姆表，作电流表时量程分别为0～10mA、0～100mA。下列说法正确的是（　　）
A．S与3或4相连是欧姆表，A为红表笔，A的电势比B的电势高
B．S与5或6相连是电压表，作电压表时6比5量程小
C．S与1或2相连是电流表，R1＝1.0Ω
D．S与1或2相连是电流表，R2＝10Ω

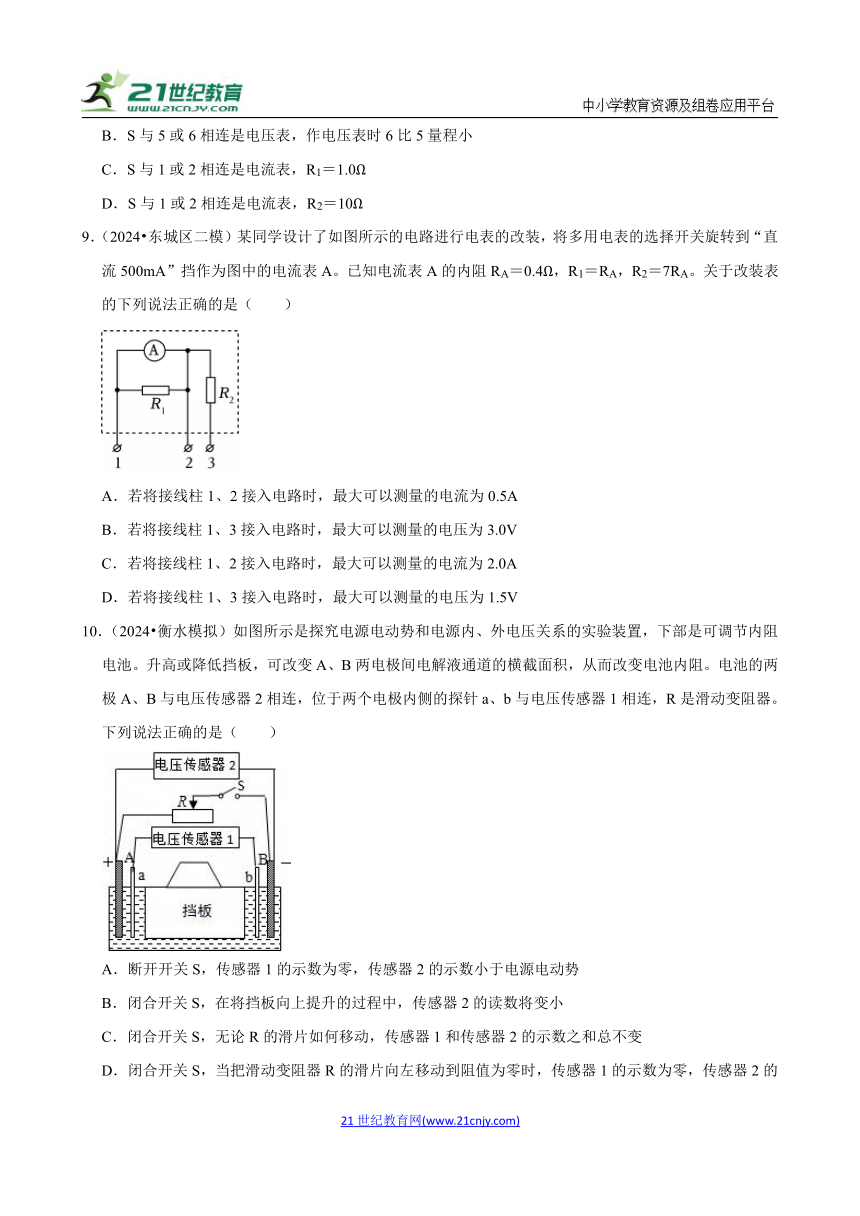

9．（2024 东城区二模）某同学设计了如图所示的电路进行电表的改装，将多用电表的选择开关旋转到“直流500mA”挡作为图中的电流表A。已知电流表A的内阻RA＝0.4Ω，R1＝RA，R2＝7RA。关于改装表的下列说法正确的是（　　）
A．若将接线柱1、2接入电路时，最大可以测量的电流为0.5A
B．若将接线柱1、3接入电路时，最大可以测量的电压为3.0V
C．若将接线柱1、2接入电路时，最大可以测量的电流为2.0A
D．若将接线柱1、3接入电路时，最大可以测量的电压为1.5V
10．（2024 衡水模拟）如图所示是探究电源电动势和电源内、外电压关系的实验装置，下部是可调节内阻电池。升高或降低挡板，可改变A、B两电极间电解液通道的横截面积，从而改变电池内阻。电池的两极A、B与电压传感器2相连，位于两个电极内侧的探针a、b与电压传感器1相连，R是滑动变阻器。下列说法正确的是（　　）
A．断开开关S，传感器1的示数为零，传感器2的示数小于电源电动势
B．闭合开关S，在将挡板向上提升的过程中，传感器2的读数将变小
C．闭合开关S，无论R的滑片如何移动，传感器1和传感器2的示数之和总不变
D．闭合开关S，当把滑动变阻器R的滑片向左移动到阻值为零时，传感器1的示数为零，传感器2的示数等于电源电动势
二．多选题（共5小题）

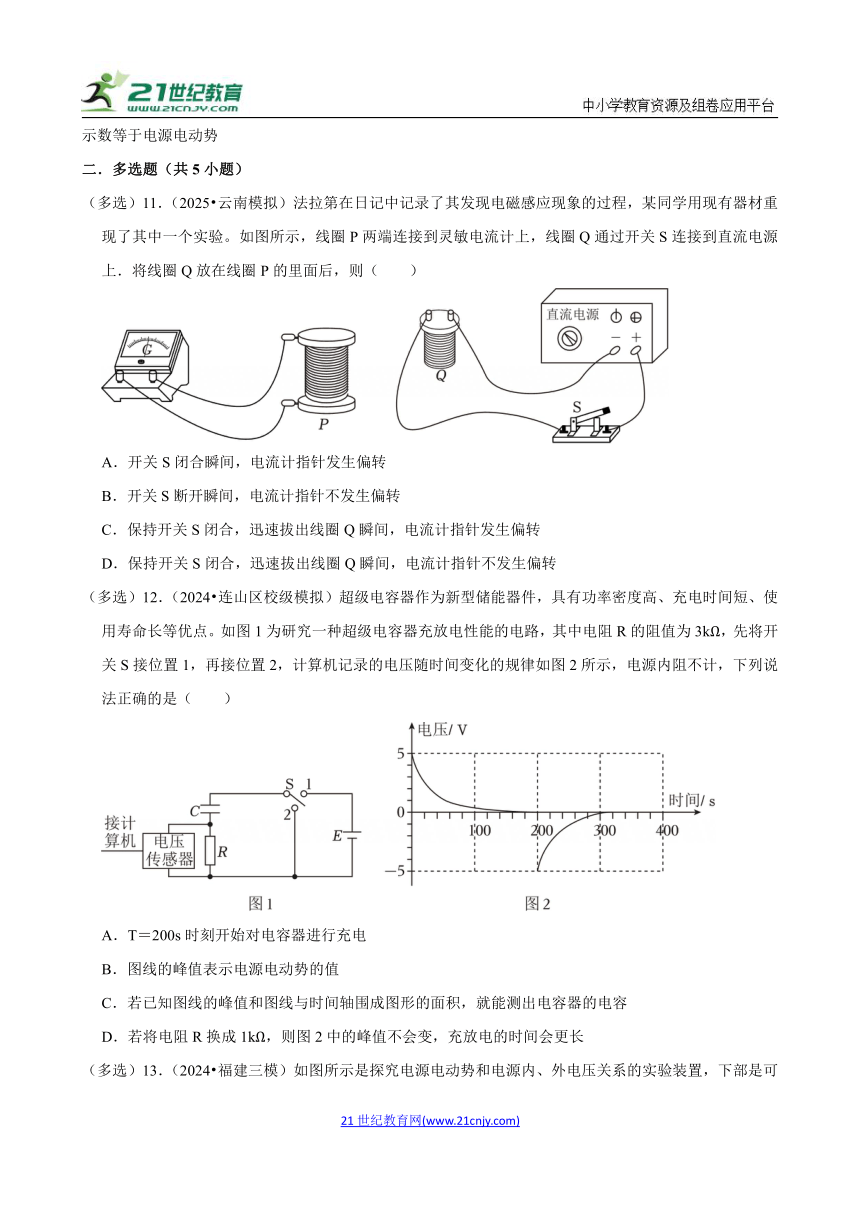

（多选）11．（2025 云南模拟）法拉第在日记中记录了其发现电磁感应现象的过程，某同学用现有器材重现了其中一个实验。如图所示，线圈P两端连接到灵敏电流计上，线圈Q通过开关S连接到直流电源上．将线圈Q放在线圈P的里面后，则（　　）
A．开关S闭合瞬间，电流计指针发生偏转
B．开关S断开瞬间，电流计指针不发生偏转
C．保持开关S闭合，迅速拔出线圈Q瞬间，电流计指针发生偏转
D．保持开关S闭合，迅速拔出线圈Q瞬间，电流计指针不发生偏转
（多选）12．（2024 连山区校级模拟）超级电容器作为新型储能器件，具有功率密度高、充电时间短、使用寿命长等优点。如图1为研究一种超级电容器充放电性能的电路，其中电阻R的阻值为3kΩ，先将开关S接位置1，再接位置2，计算机记录的电压随时间变化的规律如图2所示，电源内阻不计，下列说法正确的是（　　）
A．T＝200s时刻开始对电容器进行充电
B．图线的峰值表示电源电动势的值
C．若已知图线的峰值和图线与时间轴围成图形的面积，就能测出电容器的电容
D．若将电阻R换成1kΩ，则图2中的峰值不会变，充放电的时间会更长
（多选）13．（2024 福建三模）如图所示是探究电源电动势和电源内、外电压关系的实验装置，下部是可调节内阻电池，升高或降低挡板，可改变A，B两电极间电解液通道的横截面积，从而改变电池内阻，电池的两极A，B与电压传感器2相连，位于两个电极内侧的探针a，b与电压传感器1相连，R是滑动变阻器。下列说法正确的是（　　）
A．断开开关S，传感器1的示数为零，传感器2的示数等于电源电动势
B．闭合开关S，在将教板向上提升的过程中，传感器2的读数将变小
C．闭合开关S，无论R的滑片如何移动，传感器1和传感器2的示数之和总不变
D．闭合开关S，当把滑动变阻器R的滑片向左移动到阻值为零时，传感器1的示数为零，传感器2的示数等于电源电动势
（多选）14．（2024 西湖区校级模拟）关于高中物理的学生实验，下列说法正确的是（　　）
A．验证动量守恒定律时，两碰撞小球的直径必须相等
B．探究气体等温变化的规律实验中，不慎将活塞拔出，无需废除之前获得的数据，将活塞塞入重新实验即可
C．探究影响感应电流方向的因素时，甲同学在断开开关时发现灵敏电流计指针向右偏转，则开关闭合后将滑动变阻器的滑片向右滑动（如图），电流计指针向右偏转。
D．在用单摆测量重力加速度的实验中，为了使摆的周期大一些，以方便测量，拉开摆球时，使摆角大些
（多选）15．（2024 丰台区二模）“探究影响感应电流方向的因素”的实验示意图如图所示：灵敏电流计和线圈组成闭合回路，通过“插入”、“拔出”条形磁铁，使线圈中产生感应电流。记录实验过程中的相关信息，分析得出楞次定律。下列说法正确的是（　　）
A．实验时必须保持磁铁运动的速率不变
B．该实验需要知道线圈的绕向
C．该实验需要记录磁铁的运动方向
D．该实验需要判断电流计指针偏转方向与通入电流方向的关系
三．解答题（共5小题）
16．（2025 奉贤区一模）电池因其便携、易用，在日常生活中应用十分普遍。
（1）常用的干电池电动势为1.5V，铅蓄电池电动势为2V。
①电动势的高低，反映了电源内部 　 　的本领不同。
②如图所示是一节可充电锂电池，其上所标的参数“5000mA h”反映的物理量是 　 　。
A．电能
B．电荷量
C．电压
D．电功率
（2）为测量某电池的电动势和内阻，小悟同学设计了如图（a）所示的电路。连接好实物后，他闭合电键，记录了多组变阻箱的阻值R及理想电流表对应的示数I，并用图像法处理数据，得到一条如图（乙）所示的不过原点且斜率为k，截距为b的倾斜直线。
①图（乙）的横坐标为R，纵坐标为 　 　。
A．I
B．
C．I2
D．
②由图（乙）可得，该电池的电动势大小E＝ 　 　，内阻r＝ 　 　。（结果用k、b表示）
17．（2025 松江区一模）变压器是根据电磁感应原理设计而成的能够改变交流电电压的电气设备。
（1）（多选）如图四种电流i随时间t周期性变化的图象中，描述交流电的有 　 　。
（2）（多选）在“探究变压器原、副线圈电压与匝数的关系”实验中，用到的器材除了导线和可拆变压器外，还需 　 　。
A.干电池组
B.直流电流表
C.低压交流电源
D.多用电表
E.直流电压表
（3）如图，一理想变压器原、副线圈匝数分别为n1、n2，当输入正弦交流电的电压为U1时，穿过该变压器副线圈的磁通量变化率的最大值为 　 　。若原线圈中电流为I1，则副线圈中电流为 　 　。
（4）通过变压器为一电动机供电，该电动机的原理如图所示。磁感应强度为B的匀强磁场以角速度ω1绕OO′轴逆时针匀速转动（俯视），边长为L的单匝正方形闭合导线框abcd位于该磁场中，在旋转磁场作用下绕OO′轴转动，稳定转动时的角速度为ω2，当磁场转至与线框abcd所在平面平行时，穿过线框abcd的磁通量为 　 　，ab边中的电流方向为 　 　，线框abcd内产生的感应电动势大小为 　 　。
18．（2024 辽阳二模）为测量干电池的电动势E（约为1.5V）和内阻r（约为1Ω），某同学将两节相同的干电池串联后设计了如图甲、乙所示的实验电路图。已知电流表的内阻约为1Ω，电压表的内阻约为3kΩ，滑动变阻器最大电阻为20Ω。
（1）按照图甲所示的电路图，将图丙中的实物连线补充完整。
（2）闭合开关S前，图丙中的滑动变阻器的滑片P应移至最 　 　（填“左”或“右”）端。
（3）闭合开关S后，移动滑片P改变滑动变阻器接入的阻值，记录下多组电压表示数U和对应的电流表示数I，将实验记录的数据在坐标系内描点并作出U﹣I图像。
（4）在图丙中通过改变导线的接线位置，完成了如图乙所示电路图的实物连接，重复步骤（2）。
（3）将实验记录的数据在同一坐标系内描点并作出对应的U﹣I图像，如图丁所示，图丁中U1、U2、I1、I2均已知。
（5）利用图丁中提供的信息可知，每节干电池的电动势E的准确值为 　 　，每节干电池的内阻r的准确值为 　 　。
19．（2024 葫芦岛一模）某同学设计了“用DIS测定电源的电动势和内阻”的实验电路如图甲所示。其中R0为定值电阻，R为滑动变阻器。
（1）根据图甲实验电路，器材B是 　 　传感器（选“电压”或“电流”）；闭合开关改变滑动变阻器滑片，进行测量，读出电压传感器和电流传感器的读数，画出对应的U﹣I图线如图乙所示，由图线可得该电池的电动势E＝ 　 　V，内阻r＝ 　 　Ω（结果保留两位有效数字）
（2）通过分析发现图甲电路存在误差，于是该同学反复研究设计出如图丙所示的电路，图中E'是辅助电源，A、B两点间有一灵敏电流表G。利用消元法消除了电表内阻造成的系统误差，实验步骤为：
①闭合开关S1、S2，调节R和R'使得灵敏电流表G的示数为零，读出电流表A的示数I1＝0.30A和电压表V的示数U1＝1.20V。
②改变滑动变阻器R和R'的阻值，重新使得灵敏电流表G的示数为零，读出电流表A的示数I2＝0.80A和电压表V的示数U2＝0.65V。
③由上述步骤可以测得电动势E＝ 　 　V、内阻r＝ 　 　Ω。（结果保留到小数点后两位）
20．（2024 青浦区一模）电灯的发明改变了人类的生活方式，常见的照明设备有白炽灯、日光灯、LED灯等。这些照明设备和电阻器、电容器、变压器、电感器等元件组合，在我国220V的交流电路中实现着各自的功能。
（1）如图，智能开关和小灯组成简易智能电路，通过手机和家庭路由器实现远程控制。智能开关内有一个芯片，能接收路由器发来的控制信号。
①手机和路由器、路由器和智能开关之间用于传输信号使用的 　 　。
A.都是电磁波
B.都是机械波
C.前者电磁波，后者机械波
D.前者机械波，后者电磁波
②智能开关收到的远程控制信号如图，该交流信号的电流有效值为 　 　A；智能开关利用振荡电路接收该控制信号，当产生电谐振现象时，开关内振荡电路的固有频率为 　 　Hz。
（2）如图是教室里的日光灯原理图，电路由灯管、镇流器和启辉器组成。闭合电键后，由于达不到灯管内气体的启辉电压600V，灯管为断路状态，此时启辉器内小灯泡点亮。启辉器内温度升至一定值时，启辉器断开，此时由于镇流器的作用，灯管两端瞬间会产生600V～1500V的电压，点亮灯管。由此可知，镇流器最可能是以下哪个元件 　 　。
A.电阻器
B.电容器
C.电感器
D.变压器
（3）家用白炽灯和小灯泡一样，用钨丝制成。某同学用如图所示电路测定白炽灯的I﹣U图像，其操作过程如下：
①断开电键，调节滑动变阻器至某一位置；
②闭合电键，迅速记录电压传感器和电流传感器数据U和I，随即断开电键；
③待灯泡冷却后，改变滑动变阻器阻值，重复上述操作，测量多组数据；
④由实验数据，画出I﹣U图像。
根据以上操作过程可得，该同学得到的白炽灯的I﹣U图像应该是 　 　。
高考物理考前冲刺押题预测 电学实验
参考答案与试题解析
一．选择题（共10小题）
1．（2025 南昌一模）同学们用可拆变压器探究“变压器的电压与匝数的关系”，可拆变压器如图甲、乙所示。某同学组装变压器时，忘记将铁芯B闭合，已知他选择的原线圈为800匝，副线圈为400匝，原线圈输入“12V”的正弦交流电，则用交流电压表测得副线圈的电压可能为（　　）
A．24V B．6V C．2.5V D．0
【考点】探究变压器原、副线圈电压与匝数的关系．
【专题】定量思想；归纳法；交流电专题；推理论证能力．
【答案】C
【分析】根据理想变压器的变压规律计算，要考虑到漏磁现象。
【解答】解：假如是理想变压器，根据变压规律可得副线圈的电压为，但因为忘记将铁芯B闭合，所以有漏磁，则副线圈的输出电压小于6V，故C正确，ABD错误。
故选：C。
【点评】知道因为漏磁的存在，则输出电压小于理想变压器的输出电压。
2．（2024 陕西模拟）某兴趣小组探究用不同方法测定干电池的电动势和内阻，他们提出的实验方案中有如下四种器材组合.为使实验结果尽可能准确，最不可取的一组器材是（　　）
A．一个电流表、一个电压表和一个滑动变阻器
B．一个电压表和多个定值电阻
C．一个电流表和一个电阻箱
D．两个电流表和一个滑动变阻器
【考点】测量普通电源的电动势和内阻．
【专题】误差分析和数据处理；比较思想；推理法；恒定电流专题；实验探究能力．
【答案】D
【分析】明确闭合电路欧姆定律的公式，根据U﹣I图像与坐标轴的交点求解电动势和内阻。
【解答】解：通过改变电路的阻值从而获得多组数据，根据U﹣I图像与坐标轴的交点求解电动势和内阻。
A、电流表测电流，电压表测路端电压，滑动变阻改变电路的阻值从而获得多组数据，故A正确；
B、用电压表测路端电压，电流可由路端电压和电阻箱由欧姆定律求得，通过改变接入定值电阻的个数改变电路的电阻，故B正确；
C、用电流表测电流，再由电流和定值电阻可得路端电压，通过改变接入定值电阻的个数改变电路的电阻，故C正确；
D、两个电流表和一个滑动变阻器，不管怎么组合，不能测出路端电压，故不能测出电动势和内阻，故D错误。
本题选最不可取的一组器材，
故选：D。
【点评】解决本题的关键会从U﹣I图线获取电源的电动势和内阻，电源的内阻等于图线的斜率绝对值，以及会分析误差的来源。
3．（2024 丰台区一模）如图所示，示波管由电子枪、竖直方向偏转电极YY'、水平方向偏转电极XX'和荧光屏组成。电极YY'、XX'的长度均为l、间距均为d。若电子枪的加速电压为U1，XX'极板间的电压为U2（X端接为高电势），YY'极板间的电压为零。电子刚离开金属丝时速度可视为零，从电子枪射出后沿示波管轴线OO'方向（O'在荧光屏正中央）进入偏转电极。电子电荷量为e则电子（　　）
A．会打在荧光屏左上角形成光斑
B．打在荧光屏上时的动能大小为e（U1+U2）
C．打在荧光屏上的位置与O'的距离为
D．打在荧光屏上时，速度方向与OO'的夹角α满足
【考点】示波器的使用；带电粒子在恒定的电场中做加速（或减速）运动；带电粒子在匀强电场中做类平抛运动．
【专题】定量思想；推理法；带电粒子在电场中的运动专题；推理论证能力．
【答案】D
【分析】根据电子受电场力方向分析A；根据牛顿第二定律可知在XX'极板间的加速度大小，电子在XX'极板间受到电场力做功不一定等于eU2，根据类平抛运动规律分析CD项。
【解答】解：A、电子在偏转电场中受沿X'X的电场力，则光斑在水平方向靠左边，故A错误；
B、电子在进入偏转电场之间的加速过程，电场力做功为eU1，进入偏转电场后电场力对其做功最大为eU2，根据动能定理可知，电子打在荧光屏时，动能最大是e（U1+U2），故B错误；
CD、电子经加速枪加速，根据动能定理有：eU1
在XX'极板运动的时间为l＝vt
沿电场方向的位移y
解得y
则位移为水平方向的夹角θ的正切tanθ，根据平抛运动规律可知tanα＝2tanθ；
联立解得
电子离开XX'极板间后做匀速直线运动，运动方向与轴线OO'的夹角为α，故打在荧光屏上的位置与O'的距离要大于y。
故C错误，D正确。
故选：D。
【点评】本题考查对示波器工作原理的理解，其基本原理是电场的加速和偏转，根据偏转距离与偏转电压的关系，分析打在荧光屏时，其速度方向与OO'连线夹角α的正切。
4．（2024 徐州模拟）如图所示为研究充电宝的电动势和内阻的实验电路，A、B是两个多用电表，下列说法正确的是（　　）
A．多用电表B应选择直流电压挡
B．实验中应始终闭合开关S
C．实验中应将滑动变阻器C的滑片从最右端逐渐向左滑动
D．实验中会因为多用电表B的分压产生系统误差
【考点】测量普通电源的电动势和内阻．
【专题】信息给予题；定性思想；推理法；恒定电流专题；理解能力．
【答案】D
【分析】A.电压表并联使用，电流表串联使用，据此分析作答；
BC.根据实验的正确操作作答；
D.实验误差来源于电流表的分压作用。
【解答】解：A.多用电表B与滑动变阻器串联，作为电流表使用，应选择直流电流挡，故A错误；
B.为了保证电路安全，闭合开关前，滑动变阻器的滑动片应位于接入电阻值最大的那一端，故B错误；
C.实验中应将滑动变阻器C的滑片从接入电阻最大的左端逐渐向右端滑动，故C错误；
D.实验的误差来源于多用电表B的分压作用而产生的系统误差，故D正确。
故选：D。
【点评】本题考查了研究充电宝的电动势和内阻的实验，要明确实验的原理，掌握实验的正确操作，知道电表的连接方式，知道实验误差的来源。
5．（2024 历城区校级模拟）用电流传感器研究电容器充放电现象，电路如图所示。电容器不带电，闭合开关S1，待电流稳定后再闭合开关S2，通过传感器的电流随时间变化的图像是（　　）
A． B．
C． D．
【考点】观察电容器及其充、放电现象．
【专题】定性思想；推理法；电容器专题；推理论证能力．
【答案】A
【分析】电容器放电过程中，放电电流和电压都是逐渐减小，电流的变化率和电压的变化量也是逐渐减小，由此分析。
【解答】解：闭合开关S1后，电容器充电，电容器电压与电源电压差值越来越小，则通过传感器的电流越来越小，充电完成后，电容器电压等于电源电压，此时电路中电流为零；
再闭合开关S2，因为电容器电压大于R2电压，则电容器放电，电容器电压与R2电压差值越来越小，则通过传感器的电流越来越小，且电流方向与开始充电时的方向相反，当电容器电压等于R2电压，此时电路中电流为零。
由以上分析可知，故A正确，BCD错误。
故选：A。
【点评】本题主要是考查利用电流传感器和电压传感器研究电容器的放电情况，关键是知道电容器充放电过程中电流和电压的变化情况，了解电容器放电时间长短的决定因素，弄清楚图像表示的物理意义。
6．（2024 济宁模拟）某学习小组利用如图甲所示的实验电路测量一节干电池的电动势和内阻，根据测得的数据作出U﹣I图线如图乙所示。下列说法正确的是（　　）
A．电池内阻的测量值为3.50Ω
B．外电路发生短路时的电流为0.40A
C．电池电动势和内阻的测量值均偏小
D．电池电动势的测量值准确，内阻的测量值偏大
【考点】测量普通电源的电动势和内阻．
【专题】信息给予题；定量思想；推理法；恒定电流专题；理解能力．
【答案】C
【分析】AB.根据闭合电路的欧姆定律求解U﹣I函数，结合图像斜率绝对值和纵截距的含义求解内阻和电动势，再求短路电流；
CD.实验的误差来源于电压表的分流作用，根据闭合电路的欧姆定律求解作答。
【解答】解：AB．根据闭合电路欧姆定律E＝U+Ir
变形得U＝E﹣rI
U﹣I图像斜率绝对值表示电池的内阻，电源内阻
图像的纵截距表示电动势，电动势E＝1.40V
外电路发生短路时的电流为
故AB错误；
CD．由图甲所示电路图可知，相对于电源来说，电流表采用了外接法，由于电压表的分流，使电流表所测电流小于流过电源的电流；实验误差来源于电压表的分流，电动势和内阻测量值和真实值之间的关系为电源电动势与内阻测量值都小于真实值，故C正确，D错误。
故选：C。
【点评】本题考查了电池内阻的测定，要明确实验原理，掌握欧姆定律，能够根据欧姆定律进行实验误差的分析。
7．（2024 南通三模）如图所示，在示波管水平极板YY′加电压U1、竖直极板XX′加电压U2后，亮斑会偏离荧光屏中心位置。能使亮斑离荧光屏中心的竖直距离增大的是（　　）
A．增大U1 B．减小U1 C．增大U2 D．减小U2
【考点】示波器的使用．
【专题】比较思想；合成分解法；带电粒子在电场中的运动专题；理解能力．
【答案】A
【分析】要能使亮斑离荧光屏中心的竖直距离增大，必须竖直偏转电极的电压。
【解答】解：AB、由题图可知，示波管水平极板YY′加电压U1，能使粒子竖直方向发生位移，要能使亮斑离荧光屏中心的竖直距离增大，即需要竖直分位移增大，需要增大U1，故A正确，B错误；
CD、示波管竖直极板XX′加电压U2后，能使粒子水平方向发生位移，增大U2或减小U2，能使亮斑离荧光屏中心的水平距离增大或减小，故CD错误。
故选：A。
【点评】本题是带电粒子先加速后偏转问题的实际应用，关键要明确偏转电极的作用，找到增大竖直分位移的方法。
8．（2025 五华区模拟）如图是多用电表内部结构示意图，电流表G满偏电流为1mA，内阻为100Ω。通过选择开关分别与1、2、3、4、5、6相连，以改变电路结构，分别成为电流表、电压表和欧姆表，作电流表时量程分别为0～10mA、0～100mA。下列说法正确的是（　　）
A．S与3或4相连是欧姆表，A为红表笔，A的电势比B的电势高
B．S与5或6相连是电压表，作电压表时6比5量程小
C．S与1或2相连是电流表，R1＝1.0Ω
D．S与1或2相连是电流表，R2＝10Ω
【考点】电表的改装和应用（实验）．
【专题】定量思想；推理法；恒定电流专题；分析综合能力．
【答案】D
【分析】根据欧姆表内部结构，结合红进黑出的电流方向分析判断；
根据电流表和电压表的内部结构、串并联电路的知识进行分析解答。
【解答】解：A、当S与3、4相连时，多用电表是欧姆表，内置电源的正极应与黑表笔相连，电源的负极应与红表笔相连，所以A为红表笔，B为黑表笔，但红表笔电势比黑表笔低，故A错误；
B、当S与5、6相连时，多用电表是电压表，接6时串联电阻较大，电压表的量程较大，故B错误；
CD、当S与1、2相连时，多用电表是电流表，开关S接1时，量程为0～100mA，；
S接2时，量程为0﹣10mA，，代入数据得：，R2＝10Ω，故C错误，D正确。
故选：D。
【点评】本题考查了多用电表的结构，是一道基础题，知道电流表、电压表、欧姆表的改装原理是解题的前提与关键，分析清楚图示电路图即可解题。
9．（2024 东城区二模）某同学设计了如图所示的电路进行电表的改装，将多用电表的选择开关旋转到“直流500mA”挡作为图中的电流表A。已知电流表A的内阻RA＝0.4Ω，R1＝RA，R2＝7RA。关于改装表的下列说法正确的是（　　）
A．若将接线柱1、2接入电路时，最大可以测量的电流为0.5A
B．若将接线柱1、3接入电路时，最大可以测量的电压为3.0V
C．若将接线柱1、2接入电路时，最大可以测量的电流为2.0A
D．若将接线柱1、3接入电路时，最大可以测量的电压为1.5V
【考点】电表的改装和应用（实验）．
【专题】定量思想；推理法；恒定电流专题；分析综合能力．
【答案】B
【分析】根据电压表和电流表的改装原理分析即可。
【解答】解：AC、根据电流表改装原理，若将接线柱1、2接入电路时，最大可以测量的电流为，故AC错误；
BD、根据电压表改装原理，若将接线柱1、3接入电路时，最大可以测量的电压为U＝IgRA+IR2＝0.5×0.4V+1×7×0.4V＝3.0V，故B正确，D错误。
故选：B。
【点评】本题考查电流表的改装，解题关键掌握串并联电路电压和电流的特点，注意闭合电路欧姆定律的应用。
10．（2024 衡水模拟）如图所示是探究电源电动势和电源内、外电压关系的实验装置，下部是可调节内阻电池。升高或降低挡板，可改变A、B两电极间电解液通道的横截面积，从而改变电池内阻。电池的两极A、B与电压传感器2相连，位于两个电极内侧的探针a、b与电压传感器1相连，R是滑动变阻器。下列说法正确的是（　　）
A．断开开关S，传感器1的示数为零，传感器2的示数小于电源电动势
B．闭合开关S，在将挡板向上提升的过程中，传感器2的读数将变小
C．闭合开关S，无论R的滑片如何移动，传感器1和传感器2的示数之和总不变
D．闭合开关S，当把滑动变阻器R的滑片向左移动到阻值为零时，传感器1的示数为零，传感器2的示数等于电源电动势
【考点】测量普通电源的电动势和内阻．
【专题】定量思想；推理法；恒定电流专题；推理论证能力．
【答案】C
【分析】断开开关S，电源处于断路状态，电源内电压为零，电源外电压等于电源电动势；将挡板上提，A、B两电极间电解液通道的横截面积变大，根据电阻定律分析电源内阻的变化，由闭合电路欧姆定律分析电压传感器2的示数的变化；根据闭合电路欧姆定律分析传感器1的示数与传感器2的示数的关系；电源电动势在数值上等于内电压与外电压之和；当把电阻R的滑臂向左移动到阻值为零时，电源处于短路状态，外电压为零，内电压等于电源电动势。
【解答】解：A、断开开关S，电源处于断路状态，电源内电压为零，即传感器1的示数为零，电源外电压（即传感器2的示数）等于电源电动势，故A错误；
B、闭合开关S，将挡板上提，A、B两电极间电解液通道的横截面积变大，根据电阻定律：，可知电源内阻变小。由闭合电路欧姆定律可得外电压（即电压传感器2的示数）为：，可知电压传感器2的示数变大，故B错误；
C、电源电动势在数值上等于内电压与路端电压之和，即传感器1和传感器2的示数之和等于电源电动势，故其示数之和保持不变，故C正确。
D、当把电阻R的滑臂向左移动到阻值为零时，外电路电阻为0（即电源短路），外电压（即电压传感器2的示数）为零，内电压（即电压传感器1的示数）等于电源电动势，故D错误。
故选：C。
【点评】本题考查了电源的电动势与内、外电压的关系，闭合电路欧姆定律得应用。掌握电源电动势在数值上等于内电压与外电压之和，内电压与外电压之比等于电源内阻与电路外电阻之比。
二．多选题（共5小题）
（多选）11．（2025 云南模拟）法拉第在日记中记录了其发现电磁感应现象的过程，某同学用现有器材重现了其中一个实验。如图所示，线圈P两端连接到灵敏电流计上，线圈Q通过开关S连接到直流电源上．将线圈Q放在线圈P的里面后，则（　　）
A．开关S闭合瞬间，电流计指针发生偏转
B．开关S断开瞬间，电流计指针不发生偏转
C．保持开关S闭合，迅速拔出线圈Q瞬间，电流计指针发生偏转
D．保持开关S闭合，迅速拔出线圈Q瞬间，电流计指针不发生偏转
【考点】研究电磁感应现象．
【专题】定性思想；推理法；电磁感应与图象结合；理解能力．
【答案】AC
【分析】产生感应电流的条件是闭合电路的磁通量发生变化，指针偏转时说明电路中产生了感应电流，将产生感应电流的情况与螺线管中磁场的变化情况联系在一起即可得到答案。
【解答】解：A．开关S闭合瞬间，通过线圈Q的电流增加，则穿过线圈P的磁通量增加，则P中会产生感应电流，电流计指针发生偏转，故A正确；
B．开关S断开瞬间，穿过线圈P的磁通量减小，则P中会产生感应电流，电流计指针发生偏转，故B错误；
CD．保持开关S闭合，迅速拔出线圈Q瞬间，则穿过线圈P的磁通量减小，则P中会产生感应电流，电流计指针发生偏转，故C正确，D错误。
故选：AC。
【点评】闭合线圈中的磁通量发生变化有几种方式：可以线圈面积的变化，也可以磁场的变化，也可以线圈与磁场的位置变化。
（多选）12．（2024 连山区校级模拟）超级电容器作为新型储能器件，具有功率密度高、充电时间短、使用寿命长等优点。如图1为研究一种超级电容器充放电性能的电路，其中电阻R的阻值为3kΩ，先将开关S接位置1，再接位置2，计算机记录的电压随时间变化的规律如图2所示，电源内阻不计，下列说法正确的是（　　）
A．T＝200s时刻开始对电容器进行充电
B．图线的峰值表示电源电动势的值
C．若已知图线的峰值和图线与时间轴围成图形的面积，就能测出电容器的电容
D．若将电阻R换成1kΩ，则图2中的峰值不会变，充放电的时间会更长
【考点】观察电容器及其充、放电现象．
【专题】定量思想；推理法；恒定电流专题；推理论证能力．
【答案】BC
【分析】A.根据图2分析对应时刻的充放电情况；
B.根据电路的状态分析路端电压和电源电动势的关系；
C.根据欧姆定律结合图像的面积，利用电容的定义式联立求解；
D.根据串联电阻的变化情况分析电流的变化情况以及电荷量的变化情况。
【解答】解：A．先将开关S接位置1，此时电容器充电；再接位置2，此时电容器放电，所以，当T＝200s时刻电容器两端电压是反向，即开始放电，故A错误；
B．开关S接位置1的瞬间，电流为0，路端电压等于电源电动势，即图线的峰值表示电源电动势的值，故B正确；
C．根据欧姆定律可知，根据U﹣t图像分析，图线与坐标轴围成的面积表示Ut，由可知，图线与坐标轴围成的面积与R的比值表示电容器充电稳定后的电荷量。此时电容器两端电压等于电源电动势，根据电容的定义式即可求得电容器的电容，故C正确；
D．图2中的峰值即为电源电动势，则图2中的峰值不变；最终电容器所带电荷量与电阻R的阻值无关，根据可知，R换成1kΩ，即阻值变成原来的，则图线与坐标轴围成的面积Ut也变为原来的，最大电压不变，则充放电的时间变短，故D错误。
故选：BC。
【点评】考查电容器的充放电问题，会根据图像判断电容器的充放电状态以及电荷量的情况。
（多选）13．（2024 福建三模）如图所示是探究电源电动势和电源内、外电压关系的实验装置，下部是可调节内阻电池，升高或降低挡板，可改变A，B两电极间电解液通道的横截面积，从而改变电池内阻，电池的两极A，B与电压传感器2相连，位于两个电极内侧的探针a，b与电压传感器1相连，R是滑动变阻器。下列说法正确的是（　　）
A．断开开关S，传感器1的示数为零，传感器2的示数等于电源电动势
B．闭合开关S，在将教板向上提升的过程中，传感器2的读数将变小
C．闭合开关S，无论R的滑片如何移动，传感器1和传感器2的示数之和总不变
D．闭合开关S，当把滑动变阻器R的滑片向左移动到阻值为零时，传感器1的示数为零，传感器2的示数等于电源电动势
【考点】测量普通电源的电动势和内阻．
【专题】信息给予题；定性思想；推理法；恒定电流专题；理解能力．
【答案】AC
【分析】电压传感器1测的是电源的内电压，电压传感器2测的是路端电压；将挡板上提，横截面积变大，根据电阻定律和欧姆定律进行分析；明确开关断开，外电路为开路，滑动变阻器的滑动片位于左端时，外电路短路。
【解答】解：A.当S断开时，电路中电流为0，故内阻分压为0，外电压等于电源电动势，故A正确；
B.将挡板上提，横截面积变大，根据电阻定律可知，电源内阻变小；
根据闭合电路欧姆定律
电压传感器2测的是路端电压，根据欧姆定律，路端电压，
即电压传感器2的示数变大，故B错误；
C.电压传感器1测的是电源的内电压，闭合S，传感器1和传感器2的示数之和等于电源电动势，其示数之和保持不变，故C正确；
D.闭合S，当把滑动变阻器R的滑片向左移动到阻值为零时，外电路电阻为0，电压传感器2的示数为0，电压传感器1的示数等于电源电动势，故D错误。
故选：AC。
【点评】本题考查了探究电源电动势和电源内、外电压关系的实验，明确两电压传感器所测的电压是解题的关键；理解外电路断开和外电路短路时两电压传感器示数的含义。
（多选）14．（2024 西湖区校级模拟）关于高中物理的学生实验，下列说法正确的是（　　）
A．验证动量守恒定律时，两碰撞小球的直径必须相等
B．探究气体等温变化的规律实验中，不慎将活塞拔出，无需废除之前获得的数据，将活塞塞入重新实验即可
C．探究影响感应电流方向的因素时，甲同学在断开开关时发现灵敏电流计指针向右偏转，则开关闭合后将滑动变阻器的滑片向右滑动（如图），电流计指针向右偏转。
D．在用单摆测量重力加速度的实验中，为了使摆的周期大一些，以方便测量，拉开摆球时，使摆角大些
【考点】研究电磁感应现象；验证动量守恒定律；用单摆测定重力加速度．
【专题】定性思想；推理法；单摆问题；电磁感应与电路结合；气体的状态参量和实验定律专题；推理论证能力．
【答案】AC
【分析】验证动量守恒定律时，两碰撞小球的直径必须相等，碰撞小球质量大于被碰小球；探究气体等温变化的规律实验中，需要保证气体质量不变；根据磁通量变化与电流表指针变化关系解答；根据单摆周期公式判断。
【解答】解：A.验证动量守恒定律时，为了使小球发生对心碰撞，两碰撞小球的直径必须相等，故A正确；
B.探究气体等温变化的规律实验中，不慎将活塞拔出，气体质量发生变化，需废除之前获得的数据，将活塞塞入重新实验，故B错误；
C.甲同学在断开开关时，磁通量减少，灵敏电流计指针向右偏转，开关闭合后将滑动变阻器的滑片向右滑动（如图）时，B中变阻器接入电路的电阻变大，通过B的电流减小，穿过A的磁通量减少，电流计指针向右偏转，故C正确；
D.根据可知在摆角小于5°时，摆的周期与摆角无关，故D错误；
故选：AC。
【点评】本题主要考查对验证动量守恒定律、探究气体等温变化的规律、探究影响感应电流方向的因素、用单摆测量重力加速度的实验的理解，根据各实验原理解答。
（多选）15．（2024 丰台区二模）“探究影响感应电流方向的因素”的实验示意图如图所示：灵敏电流计和线圈组成闭合回路，通过“插入”、“拔出”条形磁铁，使线圈中产生感应电流。记录实验过程中的相关信息，分析得出楞次定律。下列说法正确的是（　　）
A．实验时必须保持磁铁运动的速率不变
B．该实验需要知道线圈的绕向
C．该实验需要记录磁铁的运动方向
D．该实验需要判断电流计指针偏转方向与通入电流方向的关系
【考点】研究电磁感应现象．
【专题】信息给予题；定性思想；推理法；电磁感应——功能问题；理解能力．
【答案】BCD
【分析】根据“探究影响感应电流方向的因素”的实验原理分析。
【解答】解：A.该实验无需保持磁铁运动的速率不变，故A错误；
B.该实验需要记录磁铁在线圈中的磁场方向，才能得到磁场的变化与感应电流的方向关系，故B正确；
C.该实验必需记录感应电流产生的磁场方向，这样才能知道感应电流的磁场方向与原磁场方向的关系，故C正确；
D.该实验需要确认电流计指针偏转方向与通过电流计的电流方向的关系才能知道产生的感应电流的具体的方向，故D正确。
故选：BCD。
【点评】本题考查了“探究影响感应电流方向的因素”的实验，理解实验原理是解题的前提。
三．解答题（共5小题）
16．（2025 奉贤区一模）电池因其便携、易用，在日常生活中应用十分普遍。
（1）常用的干电池电动势为1.5V，铅蓄电池电动势为2V。
①电动势的高低，反映了电源内部 　非静电力做功　的本领不同。
②如图所示是一节可充电锂电池，其上所标的参数“5000mA h”反映的物理量是 　B　。
A．电能
B．电荷量
C．电压
D．电功率
（2）为测量某电池的电动势和内阻，小悟同学设计了如图（a）所示的电路。连接好实物后，他闭合电键，记录了多组变阻箱的阻值R及理想电流表对应的示数I，并用图像法处理数据，得到一条如图（乙）所示的不过原点且斜率为k，截距为b的倾斜直线。
①图（乙）的横坐标为R，纵坐标为 　B　。
A．I
B．
C．I2
D．
②由图（乙）可得，该电池的电动势大小E＝ 　　，内阻r＝ 　　。（结果用k、b表示）
【考点】测量普通电源的电动势和内阻．
【专题】定量思想；推理法；恒定电流专题；推理论证能力．
【答案】（1）①非静电力做功；②B；（2）①B；②，。
【分析】（1）①根据电动势的物理意义进行分析解答；
②根据电荷量的公式分析单位进行判断；
（2）①根据闭合电路的欧姆定律列式推导判断；
②根据图像的斜率结合截距的物理意义列式解答。
【解答】解：（1）①电动势的高低，反映了电源内部非静电力做功本领大小；
②根据q＝It可知，mA h为电荷量单位。故B正确，ACD错误。
故选：B。
（2）①根据闭合电路欧姆定律E＝I（R+r），变形可得，故B正确，ACD错误。
故选：B。
②根据图线的斜率和截距的物理意可得，，得，。
故答案为：（1）①非静电力做功；②B；（2）①B；②，。
【点评】考查闭合电路的欧姆定律以及图像的认识和理解，会根据题意进行准确分析解答。
17．（2025 松江区一模）变压器是根据电磁感应原理设计而成的能够改变交流电电压的电气设备。
（1）（多选）如图四种电流i随时间t周期性变化的图象中，描述交流电的有 　ABD　。
（2）（多选）在“探究变压器原、副线圈电压与匝数的关系”实验中，用到的器材除了导线和可拆变压器外，还需 　CD　。
A.干电池组
B.直流电流表
C.低压交流电源
D.多用电表
E.直流电压表
（3）如图，一理想变压器原、副线圈匝数分别为n1、n2，当输入正弦交流电的电压为U1时，穿过该变压器副线圈的磁通量变化率的最大值为 　　。若原线圈中电流为I1，则副线圈中电流为 　　。
（4）通过变压器为一电动机供电，该电动机的原理如图所示。磁感应强度为B的匀强磁场以角速度ω1绕OO′轴逆时针匀速转动（俯视），边长为L的单匝正方形闭合导线框abcd位于该磁场中，在旋转磁场作用下绕OO′轴转动，稳定转动时的角速度为ω2，当磁场转至与线框abcd所在平面平行时，穿过线框abcd的磁通量为 　0　，ab边中的电流方向为 　由b→a　，线框abcd内产生的感应电动势大小为 　BL2（ω1﹣ω2）。　。
【考点】探究变压器原、副线圈电压与匝数的关系；法拉第电磁感应定律的基本计算；交变电流的概念；理想变压器两端的电压、电流与匝数的关系．
【专题】定量思想；推理法；交流电专题；推理论证能力．
【答案】（1）ABD；（2）CD；（3），；（4）0，由b→a，BL2（ω1﹣ω2）。
【分析】（1）根据交变电流的特点进行分析判断；
（2）根据变压器只能对交变电流的工作原理进行分析解答；
（3）根据原副线圈的磁通量的最大值相等结合有效值等进行计算，结合变压比计算相应电流；
（4）根据交流发电机线圈所在的与中性面垂直的平面的特点列式解答相应物理量。
【解答】解：（1）交变电流的特点是电流方向一定要发生周期性变化，故ABD正确，C错误。
故选：ABD。
（2）探究变压器原、副线圈电压与匝数的关系”实验中，用到的器材除了导线和可拆变压器外，还需要低压交流电源和多用电表测交流电压，直流电源和直流电表都不需要，故CD正确，ABE错误。
故选：CD。
（3）一理想变压器原、副线圈匝数分别为n1、n2，当输入正弦交流电的电压为U1时，穿过该变压器副线圈的磁通量变化率的最大值等于原线圈磁通量变化率的最大值。由U1，则磁通量的变化率的最大值为，若原线圈中电流为I1，根据，则副线圈中电流为I2；
（4）当磁场转至与线框abcd所在平面平行时，穿过线框abcd的磁通量为0，根据右手定则，ab边中的电流方向为由b→a，根据导线框切割磁感线产生感应电动势的公式，线框abcd内产生的感应电动势大小为BS（ω1﹣ω2）＝BL2（ω1﹣ω2）。
故答案为：（1）ABD；（2）CD；（3），；（4）0，由b→a，BL2（ω1﹣ω2）。
【点评】考查交变电流的相关知识和变压器的工作原理等，会根据题意进行准确分析解答。
18．（2024 辽阳二模）为测量干电池的电动势E（约为1.5V）和内阻r（约为1Ω），某同学将两节相同的干电池串联后设计了如图甲、乙所示的实验电路图。已知电流表的内阻约为1Ω，电压表的内阻约为3kΩ，滑动变阻器最大电阻为20Ω。
（1）按照图甲所示的电路图，将图丙中的实物连线补充完整。
（2）闭合开关S前，图丙中的滑动变阻器的滑片P应移至最 　右　（填“左”或“右”）端。
（3）闭合开关S后，移动滑片P改变滑动变阻器接入的阻值，记录下多组电压表示数U和对应的电流表示数I，将实验记录的数据在坐标系内描点并作出U﹣I图像。
（4）在图丙中通过改变导线的接线位置，完成了如图乙所示电路图的实物连接，重复步骤（2）。
（3）将实验记录的数据在同一坐标系内描点并作出对应的U﹣I图像，如图丁所示，图丁中U1、U2、I1、I2均已知。
（5）利用图丁中提供的信息可知，每节干电池的电动势E的准确值为 　　，每节干电池的内阻r的准确值为 　　。
【考点】测量普通电源的电动势和内阻．
【专题】实验题；实验探究题；定量思想；推理法；恒定电流专题；实验探究能力．
【答案】（1）实物电路图如图所示；（2）右；（5）；。
【分析】（1）根据图示电路图连接实物电路图。
（2）滑动变阻器采用限流接法，为保护电路，闭合开关前滑片要置于阻值最大处。
（5）应用闭合电路的欧姆定律求出图线的函数解析式，根据图示图像求出电池的电动势与内阻。
【解答】解：（1）按照图甲所示的电路图连接实物电路图，实物电路图如图所示
（2）由图示电路图可知，滑动变阻器采用限流接法，为保护电路，闭合开关S前，滑动变阻器的的阻值应最大，即滑片P应移至最右端。
（5）对于图甲电路，根据闭合电路欧姆定律得：，整理得：
当I＝0时，有：
对于图乙，根据闭合电路欧姆定律得：U＝2E﹣I（RA+2r），整理得：U＝﹣（RA+2r）I+2E
当I＝0时，有U1＝2E
所以电动势的真实值为
当图甲短路时有
可得内阻的真实值为
故答案为：（1）实物电路图如图所示；（2）右；（5）；。
【点评】本题考查了测电池电动势与内阻实验，理解实验原理掌握基础知识是解题的前提，应用闭合电路的欧姆定律即可解题。
19．（2024 葫芦岛一模）某同学设计了“用DIS测定电源的电动势和内阻”的实验电路如图甲所示。其中R0为定值电阻，R为滑动变阻器。
（1）根据图甲实验电路，器材B是 　电流　传感器（选“电压”或“电流”）；闭合开关改变滑动变阻器滑片，进行测量，读出电压传感器和电流传感器的读数，画出对应的U﹣I图线如图乙所示，由图线可得该电池的电动势E＝ 　1.5　V，内阻r＝ 　1.0　Ω（结果保留两位有效数字）
（2）通过分析发现图甲电路存在误差，于是该同学反复研究设计出如图丙所示的电路，图中E'是辅助电源，A、B两点间有一灵敏电流表G。利用消元法消除了电表内阻造成的系统误差，实验步骤为：
①闭合开关S1、S2，调节R和R'使得灵敏电流表G的示数为零，读出电流表A的示数I1＝0.30A和电压表V的示数U1＝1.20V。
②改变滑动变阻器R和R'的阻值，重新使得灵敏电流表G的示数为零，读出电流表A的示数I2＝0.80A和电压表V的示数U2＝0.65V。
③由上述步骤可以测得电动势E＝ 　1.53　V、内阻r＝ 　1.10　Ω。（结果保留到小数点后两位）
【考点】测量普通电源的电动势和内阻．
【专题】实验题；实验探究题；定量思想；实验分析法；恒定电流专题；实验探究能力．
【答案】（1）电流，1.5，1.0；（2）1.53V，1.10Ω。
【分析】（1）根据电表的连接方式进行分析判断，根据闭合电路的欧姆定律求解U﹣I函数，结合图像纵截距和斜率绝对值的含义求解作答；
（2）当电流计的示数为零时，说明A、B两点为等势点，则电流表的电流为干路电流，根据闭合电路的欧姆定律求解作答。
【解答】解：（1）器材B串联接在电路中，则可知器材B为电流传感器；
根据电路图，由闭合电路的欧姆定律有U＝E﹣Ir
结合图乙可知，图像的纵截距表示电动势，电动势为E＝1.5V
图像斜率的绝对值
结合U﹣I函数图像斜率绝对值的含义，电源的内阻r＝1.0Ω
（2）根据实验原理可知，当电流计的示数为零时，说明A、B两点的电势φA＝φB，则可知电流表所测电流即为干路电流，电压表所测电压即为路端电压；
根据闭合电路的欧姆定律U1＝E﹣I1r，U2＝E﹣I2r
两式联立可得E＝1.53V，r＝1.10Ω。
故答案为：（1）电流，1.5，1.0；（2）1.53V，1.10Ω。
【点评】本题新颖巧妙，是伏安法测电源电动势和内阻及测量待测电阻的变形，除了考查基础知识处，特别是为了消除电表内阻引起的误差，设计了辅助电路，巧妙地避免了电流表内阻引起的误差。
20．（2024 青浦区一模）电灯的发明改变了人类的生活方式，常见的照明设备有白炽灯、日光灯、LED灯等。这些照明设备和电阻器、电容器、变压器、电感器等元件组合，在我国220V的交流电路中实现着各自的功能。
（1）如图，智能开关和小灯组成简易智能电路，通过手机和家庭路由器实现远程控制。智能开关内有一个芯片，能接收路由器发来的控制信号。
①手机和路由器、路由器和智能开关之间用于传输信号使用的 　A　。
A.都是电磁波
B.都是机械波
C.前者电磁波，后者机械波
D.前者机械波，后者电磁波
②智能开关收到的远程控制信号如图，该交流信号的电流有效值为 　　A；智能开关利用振荡电路接收该控制信号，当产生电谐振现象时，开关内振荡电路的固有频率为 　5×105　Hz。
（2）如图是教室里的日光灯原理图，电路由灯管、镇流器和启辉器组成。闭合电键后，由于达不到灯管内气体的启辉电压600V，灯管为断路状态，此时启辉器内小灯泡点亮。启辉器内温度升至一定值时，启辉器断开，此时由于镇流器的作用，灯管两端瞬间会产生600V～1500V的电压，点亮灯管。由此可知，镇流器最可能是以下哪个元件 　C　。
A.电阻器
B.电容器
C.电感器
D.变压器
（3）家用白炽灯和小灯泡一样，用钨丝制成。某同学用如图所示电路测定白炽灯的I﹣U图像，其操作过程如下：
①断开电键，调节滑动变阻器至某一位置；
②闭合电键，迅速记录电压传感器和电流传感器数据U和I，随即断开电键；
③待灯泡冷却后，改变滑动变阻器阻值，重复上述操作，测量多组数据；
④由实验数据，画出I﹣U图像。
根据以上操作过程可得，该同学得到的白炽灯的I﹣U图像应该是 　A　。
【考点】描绘小灯泡的伏安特性曲线；电磁振荡的周期和频率的计算；电磁波的发射和接收．
【专题】定量思想；推理法；恒定电流专题；分析综合能力．
【答案】（1）①A；②，5×105；（2）C；（3）A。
【分析】（1）①近距离无线通信技术都是利用电磁波传输的；
②根据热效应等效关系求解电流的有效值，根据电流的周期，判断其固有频率；
（2）根据镇流器的工作原理分析；
（3）根据实验原理和实验操作分析。
【解答】解：（1）①手机和路由器、路由器和智能开关之间用于传输信号使用的都是电磁波，故A正确，BCD错误。
故选：A。
②根据热效应等效关系，有，代入数据解得：
由图可知：电流的周期T＝2×10﹣6s，则固有频率为
（2）由题可知镇流器应用的是电感器的元件，故C正确，ABD错误。
故选：C。
（3）每次操作都是等灯泡冷却后，即灯泡的电阻不变，则I﹣U图像成线性关系，故A正确，BCD错误。
故选：A。
故答案为：（1）①A；②，5×105；（2）C；（3）A。
【点评】本题考查电流的有效值和小灯泡的伏安特性曲线等问题，属于基础知识，另外需要明确wifi、蓝牙、对讲机、子母机等近距离无线通信技术都是利用电磁波传输的。
21世纪教育网(www.21cnjy.com)

展开更多......

收起↑
