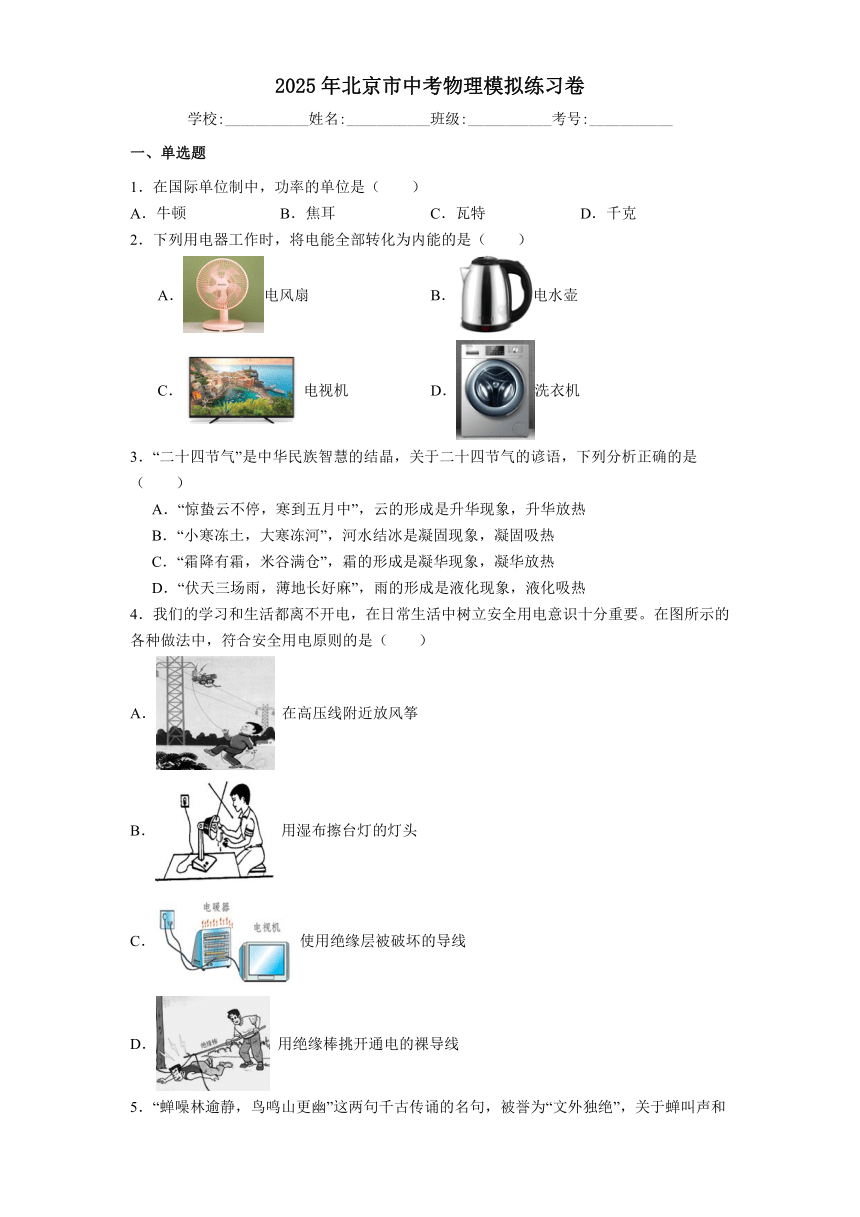

2025年北京市中考物理模拟练习卷
学校:___________姓名:___________班级:___________考号:___________
一、单选题
1．在国际单位制中，功率的单位是（　　）
A．牛顿 B．焦耳 C．瓦特 D．千克
2．下列用电器工作时，将电能全部转化为内能的是（　　）
A．电风扇 B．电水壶
C．电视机 D．洗衣机
3．“二十四节气”是中华民族智慧的结晶，关于二十四节气的谚语，下列分析正确的是（　　）
A．“惊蛰云不停，寒到五月中”，云的形成是升华现象，升华放热
B．“小寒冻土，大寒冻河”，河水结冰是凝固现象，凝固吸热
C．“霜降有霜，米谷满仓”，霜的形成是凝华现象，凝华放热
D．“伏天三场雨，薄地长好麻”，雨的形成是液化现象，液化吸热
4．我们的学习和生活都离不开电，在日常生活中树立安全用电意识十分重要。在图所示的各种做法中，符合安全用电原则的是（　　）
A． 在高压线附近放风筝
B． 用湿布擦台灯的灯头
C．使用绝缘层被破坏的导线
D． 用绝缘棒挑开通电的裸导线
5．“蝉噪林逾静，鸟鸣山更幽”这两句千古传诵的名句，被誉为“文外独绝”，关于蝉叫声和鸟鸣声，下则说法错误的是（　　）
A．蝉叫声和鸟鸣声能在液体中传播 B．人们根据音色可辨别蝉叫声和鸟鸣声
C．鸟鸣声响度大，所以鸟鸣声传播得更快 D．人离蝉和鸟越近，听到声音的音调不变
6．下列事例中，增大有益摩擦的是
A．推动笨重物体时，常垫滚木 B．旅游鞋底刻有凹凸不平的花纹
C．雪橇的底部非常光滑 D．给机器的轴承加润滑油
7．如图所示，木块竖立在小车上，随小车一起以相同的速度在水平地面上向右做匀速直线运动，不考虑空气阻力，下列说法中正确的是
A．如果小车突然停止运动，木块将向左倾倒
B．由于木块向右运动，木块受到向左的摩擦力
C．小车对木块的支持力与木块受到的重力是一对平衡力
D．木块对小车的压力与地面对小车的支持力是一对相互作用力
8．以下估测与实际情况相符的是（　　）
A．普通教室的高度约 320cm B．人体感觉舒适的气温约为 5℃
C．普通中学生的质量约为 100g D．人跑步时呼吸一次的时间约为 1min
9．有两块凸透镜和，它们的焦距分别是和。另有一块凹透镜，其焦距为厘米，欲使一束平行光先后通过其中两块透镜后，仍为平行光，但光束变窄，则下列所选透镜和安置方法都正确的是（　　）
A．选和，使两透镜间距厘米，使光先通过
B．选和，使两透镜间距厘米，使光先通过
C．选和，使两透镜间距厘米，并使光先通过
D．选和，使两透镜间距厘米，并使光先通过
10．如图所示是摄影师记录的运动员在冬奥会上滑雪时的情景。下列说法中正确的是（　　）
A．运动员运动到最高点时重力势能最大 B．运动员从高处运动到低处时，重力不做功
C．运动员从低处运动到高处时，动能不断增加 D．运动员运动到最高点时受平衡力

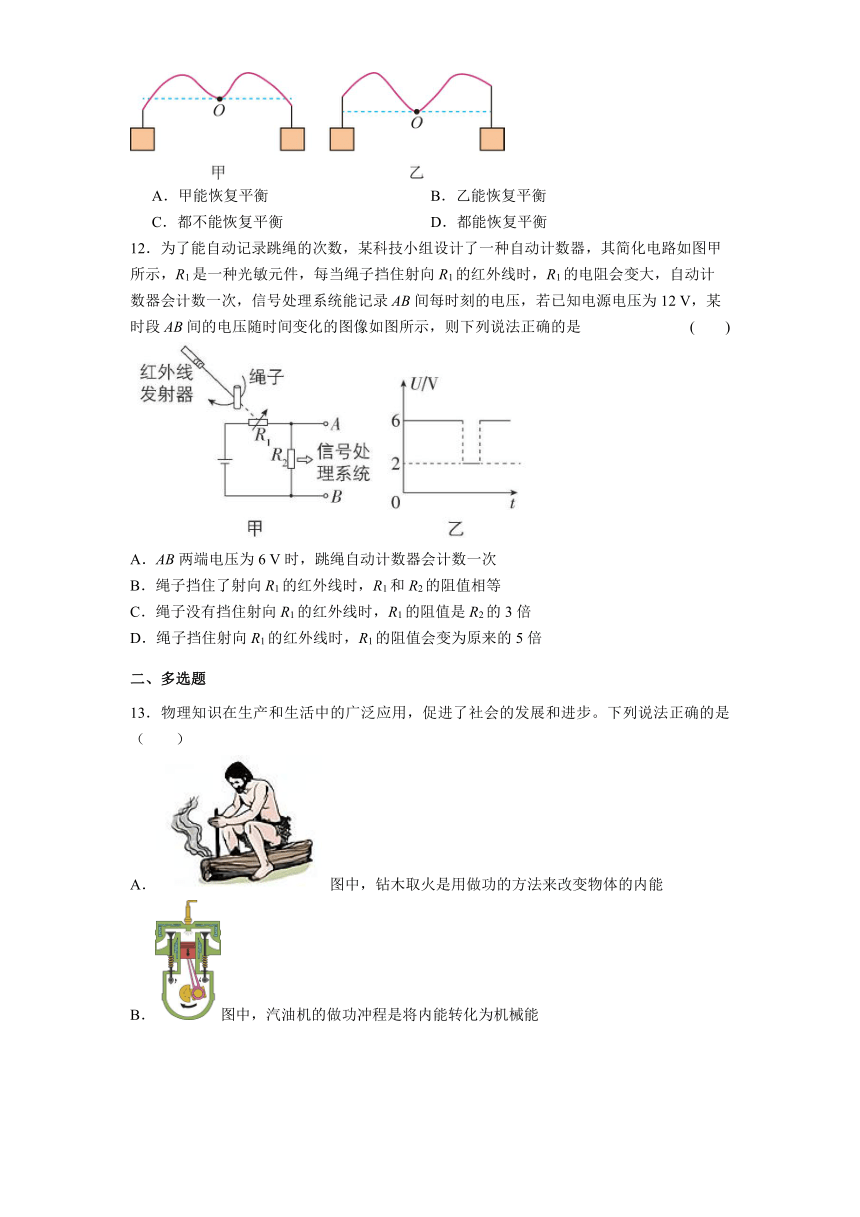

11．如图所示为甲、乙两个异形杠杆，其两端均挂有重量相同的物体且均处于平衡状态，两杠杆均能围绕支点O转动。现在两杠杆右端施加力，使其略微下降一小段距离，然后撤掉外力。关于甲、乙杠杆的平衡状况分析正确的是（　　）
A．甲能恢复平衡 B．乙能恢复平衡
C．都不能恢复平衡 D．都能恢复平衡
12．为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示，R1是一种光敏元件，每当绳子挡住射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每时刻的电压，若已知电源电压为12 V，某时段AB间的电压随时间变化的图像如图所示，则下列说法正确的是 (　　)
A．AB两端电压为6 V时，跳绳自动计数器会计数一次
B．绳子挡住了射向R1的红外线时，R1和R2的阻值相等
C．绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍
D．绳子挡住射向R1的红外线时，R1的阻值会变为原来的5倍
二、多选题
13．物理知识在生产和生活中的广泛应用，促进了社会的发展和进步。下列说法正确的是（　　）
A． 图中，钻木取火是用做功的方法来改变物体的内能
B．图中，汽油机的做功冲程是将内能转化为机械能

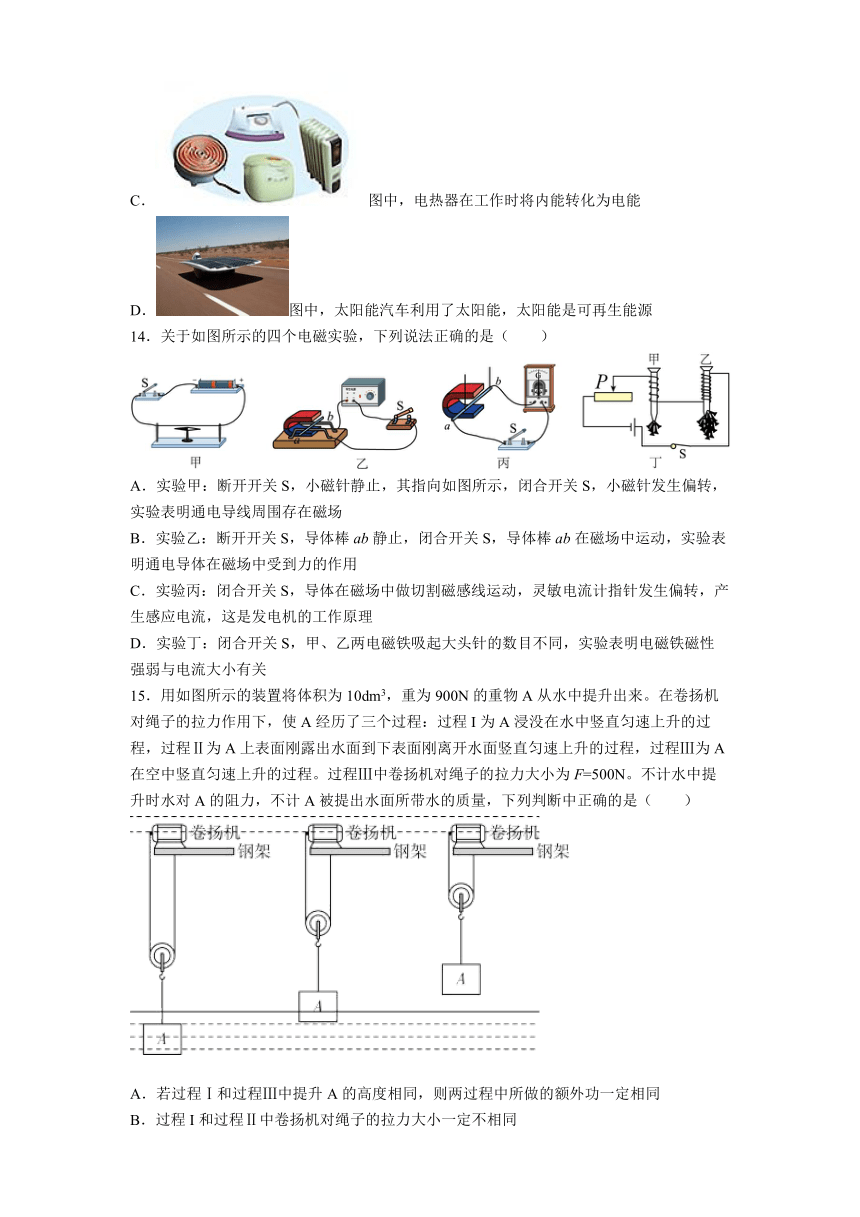

C． 图中，电热器在工作时将内能转化为电能
D．图中，太阳能汽车利用了太阳能，太阳能是可再生能源
14．关于如图所示的四个电磁实验，下列说法正确的是（　　）
A．实验甲：断开开关S，小磁针静止，其指向如图所示，闭合开关S，小磁针发生偏转，实验表明通电导线周围存在磁场
B．实验乙：断开开关S，导体棒ab静止，闭合开关S，导体棒ab在磁场中运动，实验表明通电导体在磁场中受到力的作用
C．实验丙：闭合开关S，导体在磁场中做切割磁感线运动，灵敏电流计指针发生偏转，产生感应电流，这是发电机的工作原理
D．实验丁：闭合开关S，甲、乙两电磁铁吸起大头针的数目不同，实验表明电磁铁磁性强弱与电流大小有关
15．用如图所示的装置将体积为10dm3，重为900N的重物A从水中提升出来。在卷扬机对绳子的拉力作用下，使A经历了三个过程：过程I为A浸没在水中竖直匀速上升的过程，过程Ⅱ为A上表面刚露出水面到下表面刚离开水面竖直匀速上升的过程，过程Ⅲ为A在空中竖直匀速上升的过程。过程Ⅲ中卷扬机对绳子的拉力大小为F=500N。不计水中提升时水对A的阻力，不计A被提出水面所带水的质量，下列判断中正确的是（　　）
A．若过程Ⅰ和过程Ⅲ中提升A的高度相同，则两过程中所做的额外功一定相同
B．过程I和过程Ⅱ中卷扬机对绳子的拉力大小一定不相同

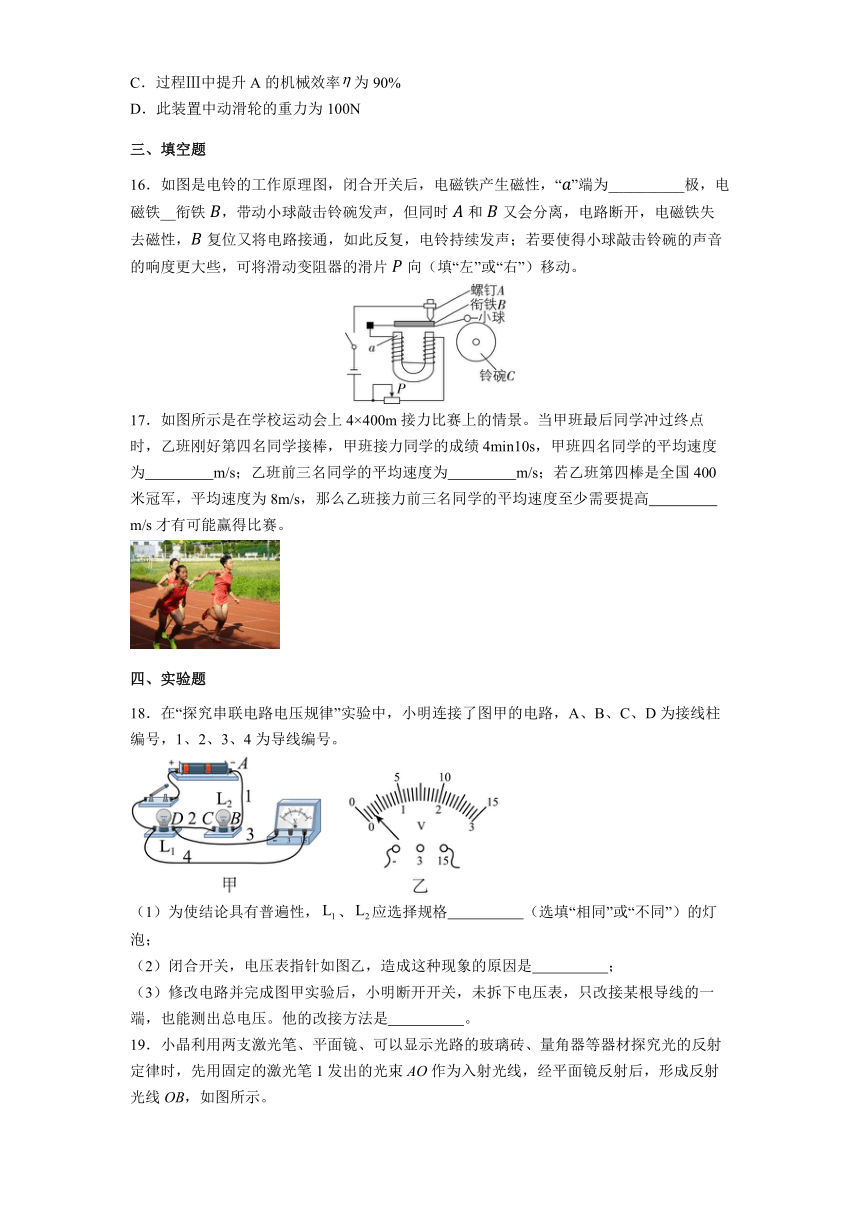

C．过程Ⅲ中提升A的机械效率为90%
D．此装置中动滑轮的重力为100N
三、填空题
16．如图是电铃的工作原理图，闭合开关后，电磁铁产生磁性，“”端为__________极，电磁铁__衔铁，带动小球敲击铃碗发声，但同时和又会分离，电路断开，电磁铁失去磁性，复位又将电路接通，如此反复，电铃持续发声；若要使得小球敲击铃碗的声音的响度更大些，可将滑动变阻器的滑片向（填“左”或“右”）移动。
17．如图所示是在学校运动会上4×400m接力比赛上的情景。当甲班最后同学冲过终点时，乙班刚好第四名同学接棒，甲班接力同学的成绩4min10s，甲班四名同学的平均速度为 m/s；乙班前三名同学的平均速度为 m/s；若乙班第四棒是全国400米冠军，平均速度为8m/s，那么乙班接力前三名同学的平均速度至少需要提高 m/s才有可能赢得比赛。
四、实验题
18．在“探究串联电路电压规律”实验中，小明连接了图甲的电路，A、B、C、D为接线柱编号，1、2、3、4为导线编号。

（1）为使结论具有普遍性，、应选择规格 （选填“相同”或“不同”）的灯泡；
（2）闭合开关，电压表指针如图乙，造成这种现象的原因是 ；
（3）修改电路并完成图甲实验后，小明断开开关，未拆下电压表，只改接某根导线的一端，也能测出总电压。他的改接方法是 。
19．小晶利用两支激光笔、平面镜、可以显示光路的玻璃砖、量角器等器材探究光的反射定律时，先用固定的激光笔1发出的光束AO作为入射光线，经平面镜反射后，形成反射光线OB，如图所示。
（1）他用激光笔2发出垂直于镜面射向入射点O的光束NO作为 线，从而确定入射角和反射角；
（2）为了进一步探究反射角与入射角的关系，他不断调整激光笔1的位置记录数据；
入射角/度 0 15 30 45 60 75
反射角/度 0 15 30 45 60 75
请你根据表中的数据，归纳出实验结论： ；
（3）小晶走到玻璃砖侧面时，观察到OB同时遮挡住了NO和AO，这说明在反射现象中，反射光线、入射光线和法线在 ；
（4）当激光束沿着BO射入时，发现会沿着OA被反射，这说明 。
20． 小明与同学“探究水在沸腾前后温度变化的特点”的实验。
（1） 按规范组装器材，在安装温度计时，玻璃泡碰到了烧杯底，此时应适当将 （选填“A处向上”或“B处向下”）调整；
（2）实验时，小明向烧杯中倒入热水而不用冷水，这种做法的优点是 。实验时，当看到水中大量气泡 ，就表明水沸腾了；
（3） 当加热一段时间后，温度计示数如图乙所示，此时水的温度是 ；
（4） 图丙是小明绘制的温度随时间变化的图像，由图像可知，水的沸点是 ℃；
（5） 实验结束后，移开酒精灯，发现烧杯内的水没有立即停止沸腾，可能的原因是 。
21．在探究“影响液体内部压强大小的因素”的实验中：
（1）实验中液体压强的大小变化是通过比较U形管两侧液面 的变化，将探头放进盛水的容器中，探头的橡皮膜受到水的压强后会 （选填“内凹”或“外凸”）；通过比较A、B、C三个图可得到结论：液体密度相同，在同一深度液体向各个方向压强大小 ；
（2）通过比较D、E两个图，可得到结论：同一种液体的压强随 的增加而增大；
（3）通过比较E、F两个图，可得到结论：在深度相同时，液体的 越大，压强越大；
（4）若在使用压强计前，发现U形管内水面已有高度差，通过 （填写正确选项前字母）方法可以进行调节。
A．从U形管内向外倒出适量水
B．拆除软管重新安装
C．向U形管内添加适量水
22．爱动脑的小明想利用物理知识将电流表改装成电子拉力计，图甲是其电路原理图。弹簧右端和金属滑片P固定在一起，（弹簧的电阻不计），定值电阻，、是一根长为的均匀电阻（其电阻大小与长度成正比），阻值为，电源电压，电流表的量程为；当不拉拉环时，金属滑片刚好处于端。已知该弹簧伸长的长度与所受拉力的关系如图乙所示。
（1）将电流表的表盘改为拉力计的表盘，可以把拉力的大小信息转化为电流信息，更加方便简洁，信息转化的关键环节为：拉力大小变化滑片P的位置变化电路的 变化电流的变化；
（2）当不拉拉环时，电路中的电流是 A；
（3）在电路中连入的目的是 ；
（4）为了保证电路安全，还需要对电阻丝接入电路的范围进行限制，其允许接入的阻值范围是 ，该拉力计能够测量的最大拉力是 N；
（5）在不改变电表的条件下，要增大电子拉力计测量范围，以下调整方案可行的是___________；
A．增大电源电压
B．减小电阻的阻值
C．在电路中再串联一个电阻
（6）在图丙所示的电流表盘上标出拉力为时指针的位置；
（7）小红同学设计了将电压表改装电子拉力计的电路，如图丁所示，弹簧伸长的长度与所受拉力的关系如图乙所示，已知电源电压为，定值电阻的阻值为，是长为的均匀电阻丝，阻值为，此方案中的电压表示数与被测拉力之间的关系式： （用、、、和表示）。
五、综合题
23．阅读短文，回答问题：
远程输电发电厂发出的电要传输到很远的地方供人们使用。在输电线上，由于电流的热效应，必然有一部分电能转化成内能而损失掉（）导线越长，损失越多。目前远距离送电主要采取高压送电的方式来实施。在保证输送功率P不变的情况下，采用提高电压U的方法减少线路上的损失。高压送电过程：发电机、升压变压器、高压输电线、降压变压器、居民用电。
其中升降压变压器原理简化为：原线圈匝数，副线圈匝数，若输入电压，输出电压（如图乙），它们之间的关系式为：。结合短文和所学知识回答下列问题：
（1）如图甲属于 （选填“升压”或“降压”）变压器；
（2）在输电阶段，输电线上常用如图丙装置将四根导线并联起来，相当于增大了导线的横截面积，从而减小了导线的 ，以达到减少输电线上电能损失的目的；
（3）由发电厂向用户输电，输送的功率P一定，关于输电电压U与输电电流的I的关系图像正确的是______。
A． B．
C． D．
（4）目前苏州市正在进行1100kV的特高压输电技术改造。若甲、乙两地原来用550kV的超高压输电，建成后改用1100kV的特高压输电，当输电功率相同时，线路上的功率损耗为原来的 倍（线路电阻不变）。
六、计算题
24．某同学用天平、玻璃瓶和水来测量某种液体的密度。测得空瓶的质量为25.4g，瓶中装满水后总质量为47.4g，将瓶中水全部倒出并装满待测液体后总质量为51.8g（已知）求：
（1）玻璃瓶的容积；
（2）待测液体的密度。
25．如图所示，电源电压不变，只闭合开关S1，电流表示数为0.4A，S1、S2都闭合，电流表的示数为0.6A，已知R1=15Ω。求：
（1）电源电压；
（2）电阻R2的阻值。
26．如图甲所示，A、B为质量分布均匀的正方体物块，物块A的边长为10cm，物块B的边长未知。A、B中间用轻质弹簧相连，弹簧原长为5cm，物块B静止在底面积为200cm 的装有水的柱形容器中。弹簧的体积和质量忽略不计，其弹力大小和其形变量的关系如图乙所示。现用力将物块A从水中缓慢提起，当物块A的上表面恰好与水面平齐时，此时物块B对容器底部的压强为500Pa，且弹簧恰好恢复原长；当物块A刚好完全被拉出水面时，物块B对容器底的压力恰好为0。整个过程忽略水的阻力。求：
（1）物块A未露出水面时所受的浮力；
（2）物块B的密度；
（3）物块A、B全部拉出后，水对容器底部的压强。
参考答案
1．【答案】C
【详解】
A．牛顿是力的单位，故A不符合题意；
B．焦耳是功（或热量、能量）的单位，故B不符合题意；
C．瓦特是功率的单位，故C符合题意；
D．千克是质量的单位，故D不符合题意。
故选C。
2．【答案】B
【详解】A．电风扇是把电能转化为机械能和内能，故A不符合题意；
B．电水壶是把电能全部转化为内能，故B符合题意；
C．电视机工作时，电能主要转化为声能、光能和内能，故C不符合题意；
D．洗衣机电能转化为机械能，故D不符合题意。
3．【答案】C
【详解】A．云是水蒸气上升过程中遇到冷液化成的小水滴，液化需要放热，故A错误；
B．河水结冰是固态变成液态的凝固过程，此过程需要放热，故B错误；
C．霜是空气中的水蒸气遇到极低温度凝华成固态的霜，凝华过程需要放热，故C正确；
D．雨是水蒸气上升过程中遇到冷液化成小水滴，小水滴相互聚焦，凝结成大水滴下降成为雨，液化需要放热，故D错误。
4．【答案】D
【详解】
A．不能靠近高压带电体，在高压线附近放风筝有可能发生高压触电事故，故A不符合题意；
B．湿布沾有水渍，而生活用水是导体，所以用湿布擦台灯的灯头会有触电的危险，故B不符合题意；
C．使用绝缘层被破坏的导线时，一旦人体接触，也会有触电危险发生，故C不符合题意；
D．当有人触碰裸导线触电时，不能直接去拉人或移开导线，为保证安全可以用绝缘棒挑开通电的裸导线，故D符合题意。
故选D。
5．【答案】C
【详解】A．声音的传播需要介质，固、液、气三态的物质均可以传播声音，故A正确，A不符合题意；
B．音色表示声音的品质和特色，因此人们根据音色可辨别蝉叫声和鸟鸣声，故B正确，B不符合题意；
C．声音传播的快慢与介质有关系，与响度无关，故C错误，C符合题意；
D．声调的影响因素是振动的频率，人离蝉和鸟越近，频率不变，因此听到声音的音调不变，故D正确，D不符合题意。
6．【答案】B
【详解】A．推动笨重物体时,常垫滚木，是用滚动代替滑动的方法减小摩擦的；
B．旅游鞋底刻有凹凸不平的花纹，是在压力不变的情况下，加大接触面的粗糙程度来增大摩擦的，符合题意；
C．雪橇的底部非常光滑，在压力不变时，越光滑摩擦力越小；
D．给机器的轴承加润滑油，使接触面分离，以油腻代替摩擦面，减小摩擦力。故B符合题意。
7．【答案】C
【详解】
A．右做匀速直线运动的木块，若突然停止运动，则下部由于与受小车的摩擦力会迅速停下来，而上部由于惯性，会保持原来的运动状态，所以会向右倾倒，故A错误；
B．木块随小车一起向右做匀速运动的过程中，在水平方向的其运动状态不变，说明不受力的作用，即此时它不受摩擦力，故B错误；
C．木块随车向右做匀速直线运动，处于平衡态，在竖直方向受到重力和支持力，是一对平衡力，故C正确；
D．一对相互作用力是发生在施力物体和受力物体之间的力，木块对小车的压力与地面对小车的支持力，并不是发生在彼此的施力物体和受力物体之间，故D错误
8．【答案】A
【详解】
A．教室的高度约为3m，即为300cm，故A符合题意；
B．人体感觉舒适的气温约为23℃，故B不符合题意；
C．普通中学生的质量约为50kg，即为50000g，故C不符合题意；
D．人跑步时呼吸一次的时间约为0.8s，故D不符合题意。
故选A。
9．【答案】C
【详解】A．凸透镜对光有会聚作用，凹透镜对光有发散作用；选L1和L3，使两透镜间距D=8厘米，使光先通过L1，过L1后光向主光轴会聚，此时的折射光线为L3的入射光线，由于该入射光线的延长线并不在L3的虚焦点处会聚，所以，经凹透镜折射后的光线不再是平行光，故A错误；
B．选L2和L3，使两透镜间距D=2厘米，使光先通过L2，平行光通过L2后发生折射，折射光线向主光轴会聚，此时的折射光线为L3的入射光线，由于该入射光线的延长线并不在L3的虚焦点处会聚，所以，经凹透镜折射后的光线不再是平行光，故B错误；
C．选L1和L2，使两透镜间距D=22厘米，使光先通过L1，对平行于主光轴的光线经L1、L2透镜组合折射后折射光线如图：
经L1折射后光线在L1的焦点处会聚，同时该焦点到L2的光心的距离恰好为L2的焦距，由于L2的焦距小于L1的焦距，折光能力较大，所以，该透镜组合能把一束从左侧射入的较宽的平行光变为较窄的平行光，故C正确；
D．选L1和L2，使两透镜间距D=22厘米，使光先通过L2，对平行于主光轴的光线经L2、L1透镜组合折射后折射光线如图：
与C选项同理分析，该透镜组合能把一束从左侧射入的平行光变为较宽的平行光，故D错误。
10．【答案】A
【详解】A．运动员运动到最高点时，质量不变，高度最高，重力势能最大，故A正确；
B．运动员从高处运动到低处时，运动员在重力的方向上通过了距离，重力做功，故B错误；
C．运动员从低处运动到高处时，质量不变，速度变小，动能变小，故C错误；
D．运动员运动到最高点时，其运动状态发生了变化，受到的不是平衡力，故D错误。
故选A。
11．【答案】A
【详解】如图所示的甲、乙异形杠杆，处于保持平衡状态；由于悬挂的两个重物质量相等，则作用在杠杆两端的上的拉力相等，杠杆示意图分别如下图：
甲图，根据杠杆平衡条件可得GL1=GL2
则L1=L2
乙图，同理可得GL3=GL4
则L3=L4
用手使两个右端的重物略微下降一小段距离后，则杠杆示意图分别如下图：
由于轻杆端点的位置不同，右端的重物略微下降一小段距离后，由力臂的变化图可知，甲硬质轻杆，L1′>L1，L2′则GL1′>GL2′
所以甲杆左端的重物会下降，则能恢复到原来平衡位置；
乙硬质轻杆，L3′L4
则GL3′所以乙杆右端的重物会继续下降，则不能恢复到原来平衡位置，故A正确，BCD错误。
12．【答案】D
【解析】由图甲电路知，R1与R2串联，AB间电压为R2两端电压。当射向R1的红外线被挡住时，R1阻值变大，根据串联电路的分压原理知，R1分得的电压增大，R2分得的电压减小，由图像知，此时U2=UAB=2 V，因为R1的电阻变大，自动计数器会计数一次，即AB间电压为2 V时计数一次，故A错误；由串联电路的分压原理有==，即=，所以R1=5R2，故B错误；当射向R1的红外线没有被挡住时，R1阻值较小，R1分得的电压较小，R2分得的电压较大，由图像知，此时U'2=U'AB=6 V，由串联电路的分压原理有==，即=，所以R'1=R2，故C错误；因为R1=5R2，R'1=R2，所以R1=5R'1，即绳子挡住射向R1的红外线时，R1的阻值会变为原来的5倍，故D正确。
13．【答案】ABD
【详解】A．钻木取火是将机械能转化为内能的过程，是通过做功改变物体的内能，故A正确；
B．汽油机的做功冲程是利用内能转化为机械能的过程，内能转化为机械能也是热机的工作原理，故B正确；
C．电饭锅、电烫斗、电炉等都是电热器，电热器工作时，将电能转化为内能，故C错误；
D．太阳能是可再生能源，太阳能汽车是利用太阳能转化为电能工作的，故D正确。
故选ABD。
14．【答案】ABC
【详解】实验甲：断开开关S，小磁针静止，其指向如图所示，闭合开关S，小磁针发生偏转，表明通电导线周围存在磁场，故A正确；实验乙：断开开关S，导体棒ab静止，闭合开关S，导体棒ab在磁场中运动，实验表明通电导体在磁场中受到力的作用，这是电动机原理，故B正确；实验丙：闭合开关S，导体在磁场中做切割磁感线运动，灵敏电流计指针发生偏转，产生感应电流，机械能转化为电能，这是发电机的工作原理，故C正确；实验丁：闭合开关S，甲、乙两电磁铁串联，电流相等，线圈的匝数不同，甲、乙两电磁铁吸起大头针的数目不同，实验表明电磁铁磁性强弱与线圈的匝数有关，故D错误。
15．【答案】BCD
【详解】
A．从图中可以看到，这是一个动滑轮，若过程Ⅰ和过程Ⅲ中提升A的高度相同，那么卷扬机的绳子自由端移动的距离也相同；过程Ⅰ中重物A匀速上升，处于平衡状态，受到重力GA、卷扬机的绳子拉力、水的浮力的作用而处于平衡状态，即
过程Ⅲ中重物A匀速上升，处于平衡状态，受到重力GA、卷扬机的绳子拉力的作用而处于平衡状态，即
从上面两式可知，而卷扬机的绳子自由端移动的距离s相同，则过程Ⅰ和过程Ⅲ所做的总功
那么；过程Ⅰ和过程Ⅲ中所做的有用功，重物A重力相同，升高的高度相同，那么两个过程所做的有用功相同，设为，那么过程Ⅰ和过程Ⅲ中所做的额外功
，则，即两过程中所做的额外功不相同，故A错误；
B．由A解析可知过程Ⅰ中
过程Ⅱ中，重物A所受的浮力在变小，对这个过程的重物A受力分析，受到重力、变小的浮力、卷扬机的绳子拉力作用，即
转化可得
那么可知在不断变大，过程I和过程Ⅱ中卷扬机对绳子的拉力大小一定不相同，故B正确；
C．由题意可知，过程Ⅲ中卷扬机对绳子的拉力大小为F=500N，重物A上升的高度设为h，两条绳子托着动滑轮，那么绳子自由端移动的距离，重物A重为900N，过程Ⅲ中提升A的机械效率
过程Ⅲ中提升A的机械效率为90%，故C正确；
D．根据
可知
解得，此装置中动滑轮的重力为100N，故D正确。
故选BCD。
16．【答案】（或北）； 吸引； 右
【解析】闭合开关后，根据电流的方向，由安培定则可知端为极。闭合开关，电磁铁中有电流通过，电磁铁具有磁性，衔铁被吸引，使小球敲击铃碗发出声音，同时衔铁与螺钉分离，电路断开，电磁铁失去磁性，释放衔铁，衔铁与螺钉再次接触，电路接通，不断重复，电铃便持续发声。若要使得小球敲击铃碗的声音的响度更大些，可以使电磁铁的磁性更强一些，可将滑动变阻器的滑片向右移动，使通过电磁铁的电流变大。
17．【答案】6.4；4.8；1.2
【详解】甲班四名同学的平均速度为
乙班前三名同学的平均速度为
乙班第四名同学跑完他自己的路程至少需要的时间为，要赢得冠军，乙班前三名同学跑完自己的路程最多用时为，则要想赢得冠军，乙班前三名同学的速度至少为，则要想赢得冠军，乙班前三名同学的速度要提高
18．【答案】（1）不同；（2）电压表量程选大了；（3）将3号导线从D接线柱改接到B接线柱或A接线柱
【详解】（1）为了使探究得出的结论具有普遍性，L1、L2应选择规格不相同的灯泡。
（2）闭合开关，电压表示数如图乙所示，指针偏转角度太小，说明电压表选用的量程过大了，测量误差较大。
（3）串联电路中，电源电压等于各部分电路两端电压之和，若能测出总电压，需要将电压表并接在两个灯泡两端，他的改接方法可以是：将3号导线从D接线柱改接到B接线柱或A接线柱。
19．【答案】 （1） 法 （2） 在光的反射中，反射角等于入射角 （3） 同一平面内 （4）在光的反射中，光路可逆
【详解】（1）NO垂直于反射面，所以NO作为法线。
（2）由表中数据可知，反射角与入射角相等，所以可得出结论：在光的反射中，反射角等于入射角。
（3）OB同时遮挡住了NO和AO，说明OB、NO和AO在同一个平面内，由此得出结论：在反射现象中，反射光线、入射光线和法线在同一平面内。
（4）当激光束沿着BO射入时，发现会沿着OA被反射，即光可以逆着原来的方向传播，说明在光的反射中，光路可逆。
20．【答案】（1）A处向上；（2）缩短实验时间；上升变大到水面破裂开来；（3）96℃；（4）99；（5）石棉网有余热
【详解】（1） 实验过程中要用酒精灯的外焰加热，需要从下往上安装实验器材，先确定好B的位置，再根据温度计调节A的位置，由此可知温度计的玻璃泡碰到了烧杯底，需要将温度计向上调整，即将A处向上调整。
（2） 小明向烧杯中倒入热水而不用冷水，这样可以提高水的初温，缩短加热至沸腾所用的时间。
沸腾前，上方水温低，气泡上升时，内部的气体和少量水蒸气遇冷液化，因而体积变小，气泡变小；沸腾时，水大量汽化，水蒸气不断进入气泡，且上升过程中水压变小，所以气泡变大。实验时，当看到水中大量气泡上升变大到水面破裂开来，就表明水沸腾了。
（3） 如图乙所示，温度计分度值为1℃，此时水的温度是96℃。
（4） 由丙图可知，水沸腾过程中，继续吸热，但温度不变，水的沸点为99℃。
（5） 实验结束后，撤去酒精灯，由于水能从铁圈和石棉网上继续吸热，所以烧杯里的水并没有立即停止沸腾。
21．【答案】（1）高度差；内凹；相等　（2）深度　（3）密度　（4）B
【详解】（1）压强计是通过U形管中液面的高度差来反映被测压强大小的，液面高度差越大，液体的压强越大，这种方法叫做转换法。
将探头放进盛水的容器中，橡皮膜受到水的压强大于橡皮膜内部的压强，橡皮膜会向内凹。
A、B、C三个图，液体的深度和密度均相同，橡皮膜的方向不相同，但U形管的高度差相同，可得结论：同种液体在同一深度向各个方向的压强相等。
（2）D、E两个图为同种液体，橡皮膜的方向相同，深度不同，深度越大，U形管的高度差越大，压强越大，可得出结论：同一液体，液体内部压强随深度的增加而增大。
（3）E、F两个图，液体的深度相同，橡皮膜的方向相同，液体的密度不同，盐水的密度大于水的密度，盐水中U形管的高度差大，压强大，故可得到结论：在深度相同时，液体的密度越大，压强越大。
（4）调节压强计时，只需要将软管取下，再重新安装，这样U形管中两管上方的气体压强就是相等的都等于大气压，当橡皮膜没有受到压强时，U形管中的液面就是相平的，故B符合题意，AC不符合题意。
22．【答案】（1）总电阻
（2）0.15
（3）保护电路
（4）5~35；600
（5）C
（6）见详解
（7）
【详解】（1）由图甲知，电阻丝R1与定值电阻R0和弹簧串联在电路中，弹簧受到的拉力变化时，滑片P移动，R1接入电路的阻值变化，电路的总阻值变化，而电源电压不变，据欧姆定律知，电路中的电流也随着变化。
（2）由图甲可知，两电阻串联，当不拉拉环时，R1接入电路的阻值最大，为35Ω，此时电路中电流为
（3）电路中R0的目的是保护电路，当滑片向b移动时，R1接入电路的阻值变小，R0可避免电路的阻值过小，电流过大而损坏电路。
（4）电流表的量程为0~0.6A，所以电路中的最大电流为0.6A，此时电路的总阻值最小为
R1接入电路的最小阻值
R小=R总小-R0=10Ω-5Ω=5Ω
所以R1接入电路的范围为5Ω~35Ω。
R1接入电路的阻值最小时，弹簧所受的拉力最大。而R1的电阻大小与长度成正比，所以有
解得，R1接入电路的阻值最小时，弹簧的伸长量。由图乙可得
解得F=600N。
（5）由图乙可知，弹簧伸长的长度与所受拉力成正比，即。要增大电子拉力计测量范围，即增大F值，保证电路安全前提下，应增大的值，则需减小电阻丝R1连入电路的阻值，电路的最大电流一定，电路的总电阻，则
A．I大和R0一定，若增大电源电压，则电阻丝R1连入电路的电阻增大，故A不符合题意；
B．I大和电源电压U一定，若减小电阻R0的阻值，则电阻丝R1连入电路的电阻增大，故B不符合题意；
C．I大和电源电压U一定，电路的总电阻一定，若在电路中再串联一个电阻，则可减小电阻丝R1连入电路的阻值，故C符合题意。
（6）由图像知，当拉力为F=400N时，，R1连入电路的长度
R1连入电路的阻值
电路中的总电阻
电路中的电流
图丙中，电流表选用小量程，分度值为0.02A，指针处于0.3A处，如图所示：
（7）由图丁知，两个电阻仍串联在电路中，R1接入电路的阻值不变，电压表测aP间的电压，电路中的电流
当弹簧受到的拉力为F时，其伸长量
aP间的电阻
电压表的示数
23．【答案】（1）降压
（2）电阻
（3）C
（4）
【详解】（1）图甲中U1∶U2=n1∶n2，因n1>n2，故U1>U2，即输出电压小于输入电压，因此相当于降压变压器。
（2）当其它条件一定时，导体的横截面积越大，电阻越小，输电线上常用如图丙装置将四根导线并联起来，相当于增大了导线的横截面积，从而减小了导线的电阻，以达到减少输电线上电能损失的目的。
（3）根据公式P=UI可知，输送的功率P一定时，电压越大，电流越小，即电压与电流成反比，用公式可表示为，即输送的功率P一定，电压与电流成反比，由图可知，C选项图像中U与I成反比，故C符合题意，ABD不符合题意。
（4）前后两次输电电压之比
因输电功率相同，由P=UI可知，前后两次电流之比
输电线的电阻不变，由P=I2R可知，前后两次输电线上损失的功率之比
则，线路上的功率损耗为原来的倍。
24．【答案】（1）22cm3；（2）1.2g/cm3
【详解】解：（1）玻璃瓶中装满水时，水的质量
由可得，玻璃瓶的容积
（2）玻璃瓶中装满待测液体时，待测液体的质量
待测液体的体积
待测液体的密度
答：（1）玻璃瓶的容积为22cm3；
（2）待测液体的密度为1.2g/cm3。
25．【答案】（1）
（2）
【详解】（1）只闭合时，电路为的简单电路，电流表测电路中的电流；由题意知，电阻的阻值为，电流表的示数为0.4A，所以电源电压
（2）、都闭合时，两电阻并联，电流表测干路电流，根据并联电路干路电流等于各支路电流之和可得通过的电流为
电阻的阻值
26．【答案】（1）10N；（2）1.5×103kg/m3；（3）1500Pa
【详解】解：（1）A的体积
VA=(10cm)3=1000cm3=1×10-3m3
物块A未露出水面时所受的浮力
F浮=ρ水gV排=ρ水gVA=1×103kg/m3×10N/kg×1×10-3m3=10N
（2）A恰好未露出水面，此时B对容器底部的压强为500Pa，且弹簧恰好恢复原长，此时物体B在竖直方向上受到水对其向上的浮力F浮′、容器对其向上的支持力FB，以及向下的重力GB，即
GB=FB+F浮′①
GB=ρBgLB3②
F浮=ρ水gLB3③
FB=pBSB=pBLB2④
联立①②③④解得
当A刚好被拉出水面时，此时液面下降的高度为
则弹簧被拉长5cm，由丙图可知弹簧的弹力F弹=5N，B对容器底的压强恰好为0，此时B对容器底的压力为0，此时物体B在竖直方向上受到弹簧向上的弹力F弹、水对其向上的浮力F浮′，以及向下的重力GB，即
GB=F弹+F浮′
GB-F浮′=(ρB-ρ水)gLB3=5N
代入LB可得
代入数据可求得
ρB ρ水＝0.5×103kg/m3
故：物体B的密度为
ρB=0.5×103kg/m3+1×103kg/m3=1.5×103kg/m3
（3）B的边长
原来水的深度为
h=LA+L+LB=0.1m+0.05m+0.1m=0.25m
物块A、B全部拉出后，水面下降的高度
此时水的深度为
物块A、B全部拉出后，水对容器底部的压强
答：（1）物块A未露出水面时所受的浮力是10N；
（2）物块B的密度是1.5×103kg/m3；
（3）物块A、B全部拉出后，水对容器底部的压强是1500Pa。
第 page number 页，共 number of pages 页

展开更多......

收起↑
